222C

Сауна с гостевой квартирой

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2жилая площадь дома, м2
129.00
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)19000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудованиеНет

Паспорт проектаНет

Дополнительная копия проекта5000

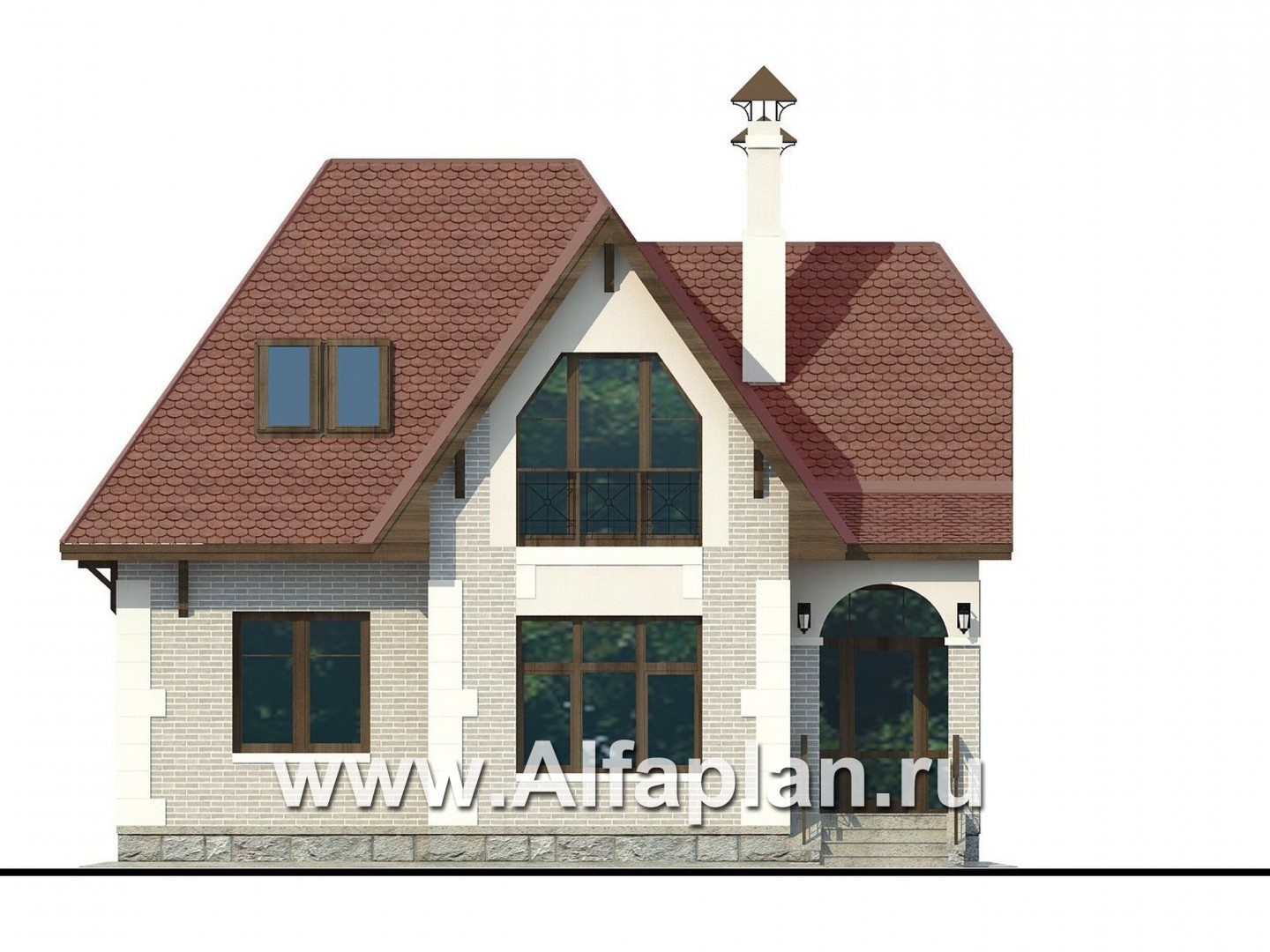

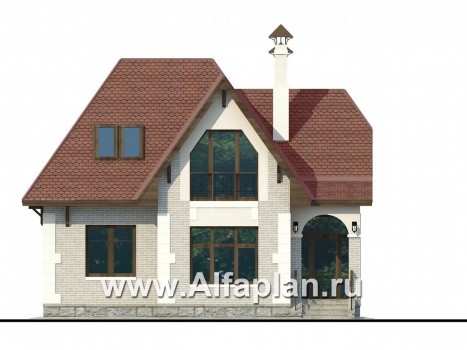

Вид спереди
Вид спереди

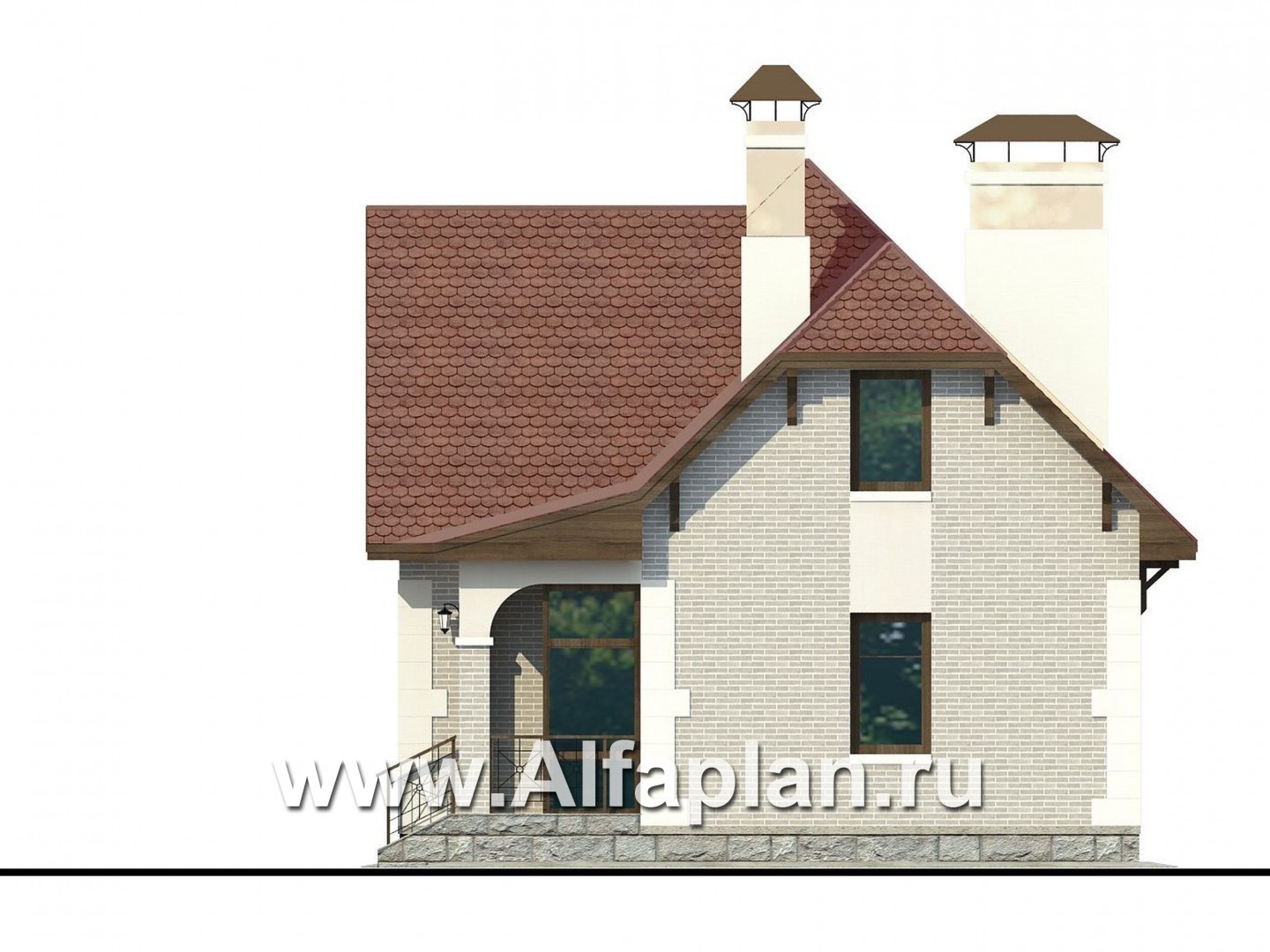

Вид справа
Вид справа

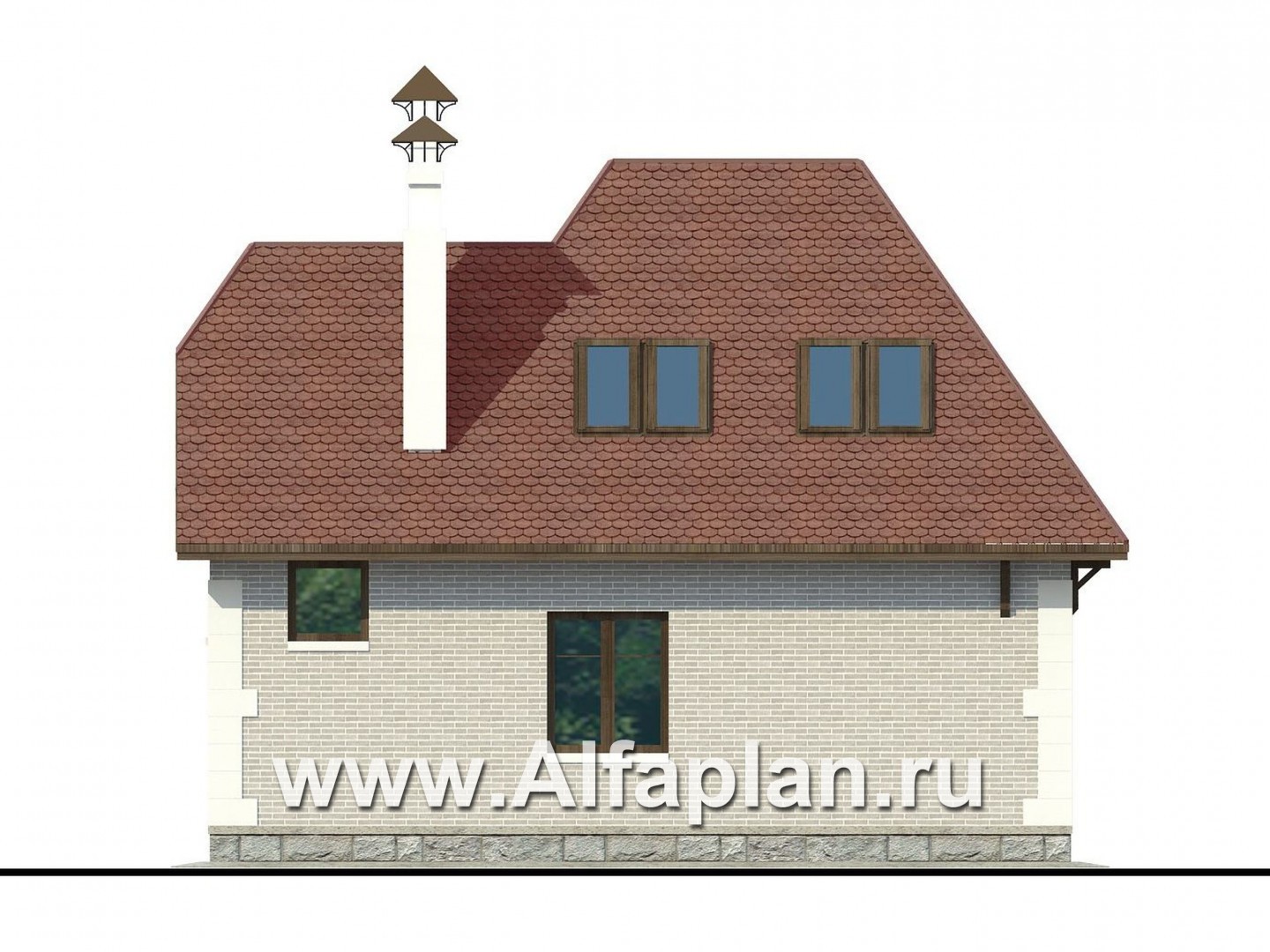

Вид сзади
Вид сзади

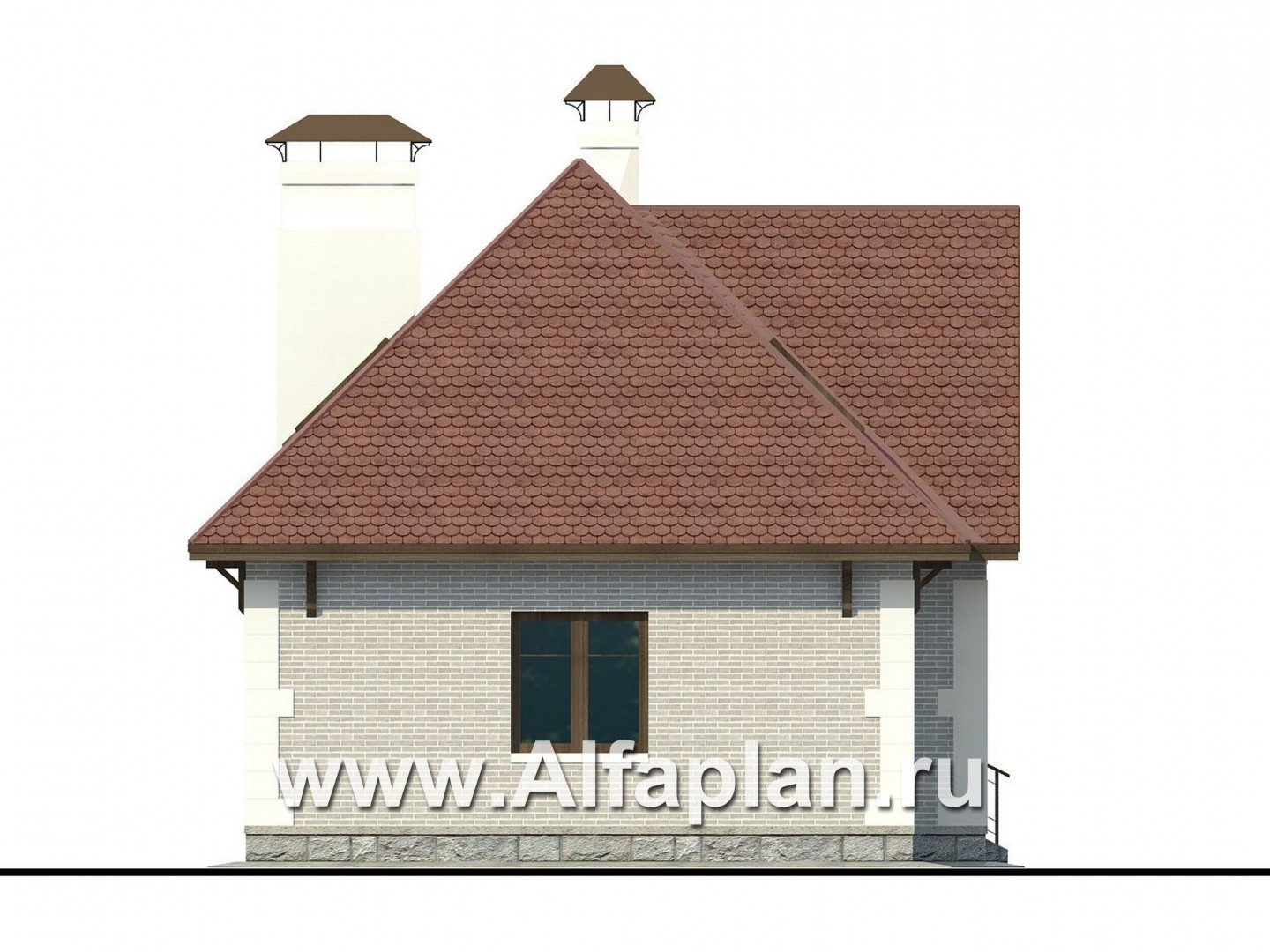

Вид слева
Вид слева

Дополнительные изображения к проекту:

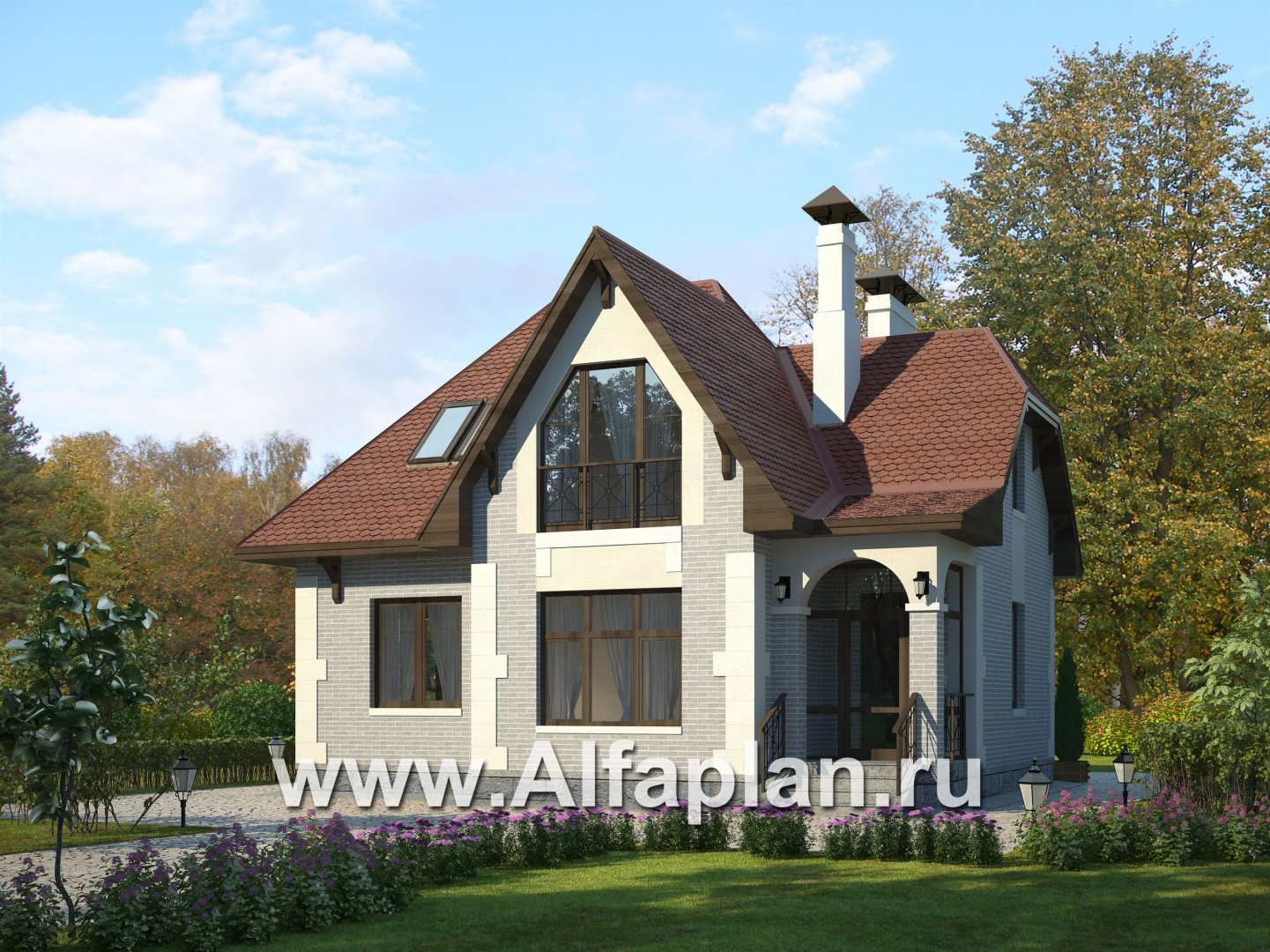

Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенгазобетонные блоки - 300 мм

Тип перекрытиймонолитное ж/б

Крышастропильная конструкция

Тип кровлибитумная чепепица

Наружная отделкалицевой кирпич, декоративная штукатурка

Наружная отделка цоколяоблицовочный камень

Количество этажей2

Верхний этаж - мансардный

Утеплительминеральная вата

Показать описание

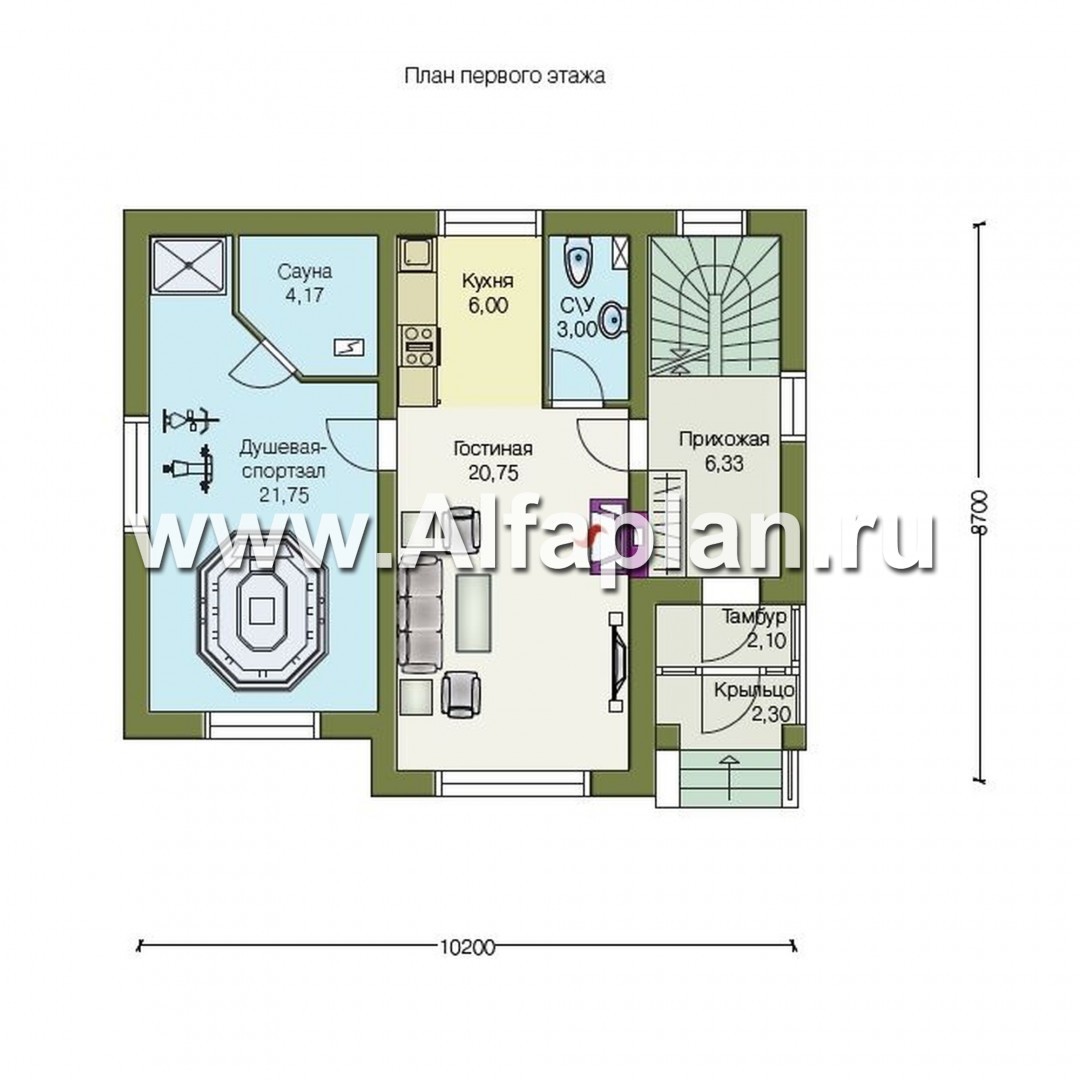

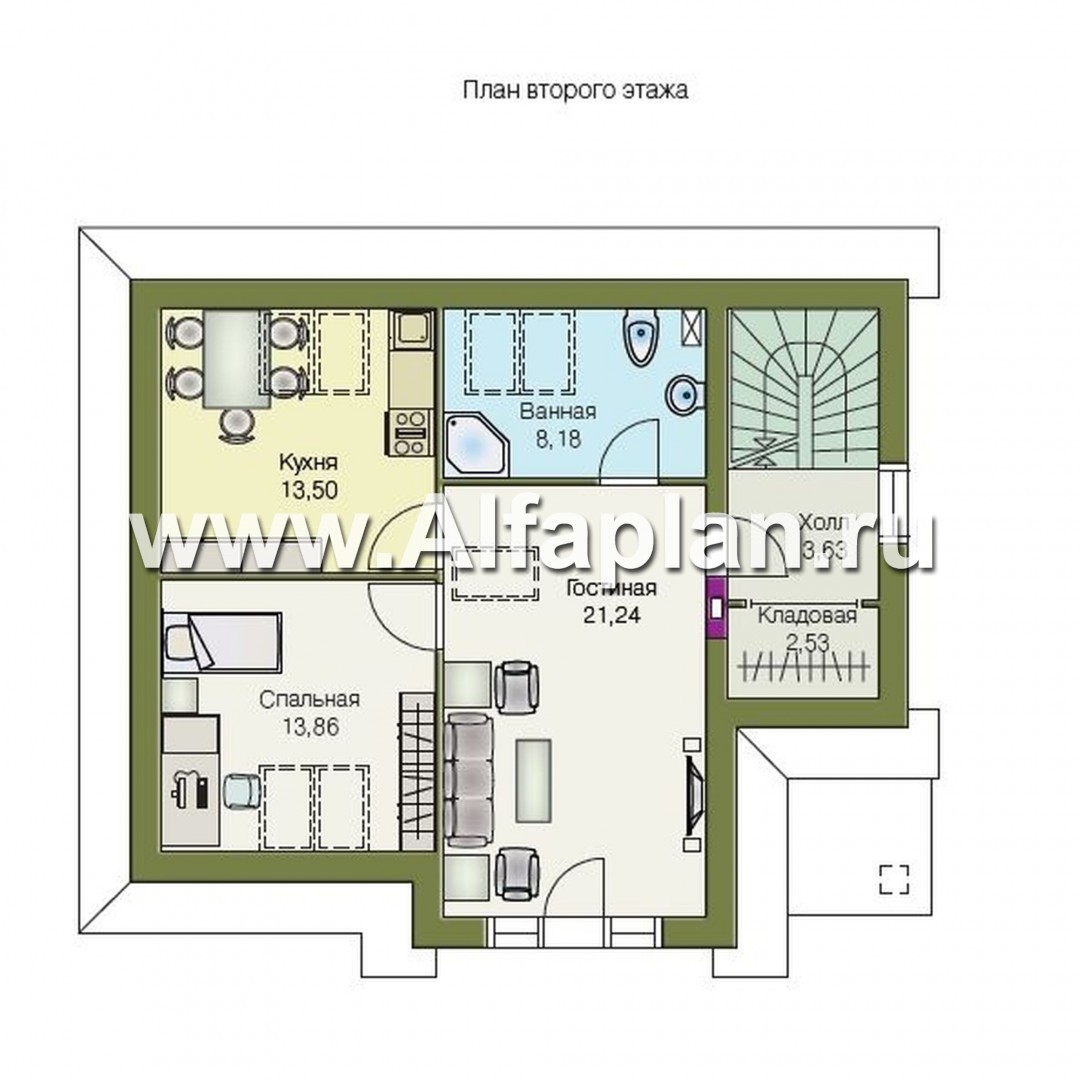

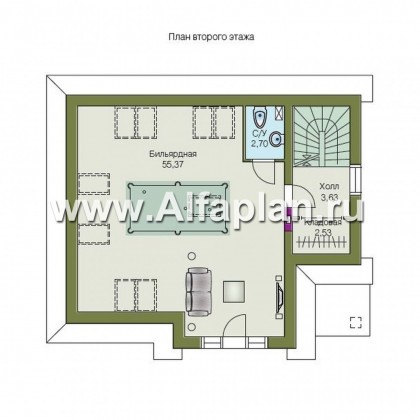

Сауна со студией или гостевой квартирой в мансарде удачно дополнит постройки вашей усадьбы. Первый этаж  используется для отдыха и релаксации. Здесь расположены сауна, душевая, тренажерная. Небольшая гостиная оборудована камином. Нашлось место для небольшой кухни.  В мансарде можно разместить бильярдную. Но здесь хватит места и дя небольшой, но вполне комфортабельной квартиры с гостиной, кухней, спальной и ванной комнатой. По аналогичной объемно-планировочной схеме разработан проект небольшого жилого дома -108А и гаража 204Р.

Высота 1-го этажа -3.0 м, 2-го этажа - 2.85м., уклон потолка на высоте 1.1 м от пола.

Высота дома — 8.66 м.

Габаритные размеры коробки дома — 10500х9000 мм

ВернутьсяЗеркальный вариант проекта
Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Светлана из города М.О.Шатура написал(а) 09.10.2012:

Здравствуйте, понравился ваш проект. Укажите, пожалуйста, объем базовых материалов. Скажите пожалуйста, сколько будет стоить корректировка проекта, если к нему присоеденить веранду (выход вместо "окна на кухне") и навес под машину (со стороны крыльца). Можно ли перенести туалет в душевую спортзал и сколько будет стоить проект с внутренними инженерными системами (ИС) отоплением, водопроводом, канализацией, электрооборудованием?

Светлана, здравствуйте. Посмотрите, пожалуйста. проект 125А - это вариант жилого дома с навесом для машины и разработанными внутренними инженерными сетями. Проект готов, его стоимость указана на странице проекта на сайте.

Алексей из города Екатеринбург написал(а) 24.09.2012:

Добрый день! Скажите, пожалуйста, можно ли изменить фундамент на буронабивные сваи+зjavascript:;аглубленный ростверк? Результаты инженерно-геологических изысканий имеются. Грунты хорошие. Также прошу Вас уточнить размеры помещений по внутренним стенам. Спасибо.

Алексей, здравствуйте.
Конструкция фундамента в первую очередь определяется характеристикой грунтов на участке. Если Вам рекомендован свайный фундамент, Вам его могут выполнить специализированные компании. Мы такую конструкцию не разрабатываем. Как правило, свайный фундамент применяется на очень сложных грунтах, когда невозможно применение ленточного или плитного фундамента.

Елена из города Екатеринбург написал(а) 12.09.2012:

Здравствуйте, очень нравиться этот проект! укажите пожалуйста объем базовых материалов!!! Возможно ли в комнате "душевая - спортзал" реализовать басейн ?

Елена, здравствуйте.
Спецификация на стеновые материалы приложена к письму. Можно на пол поставить чашу большего размера. Полноценный бассейн потребует изменения конструкции фундамента, чашу нужно будет опускать ниже, помещения для обслуживания бассейна, принудительной вентиляции. Это не простые мероприятия, мы за такую корректировку проекта не возьмемся.
