58A 3D

«ИДЕНТИФИКАЦИЯ» - проект роскошной современной усадьбы ДУО

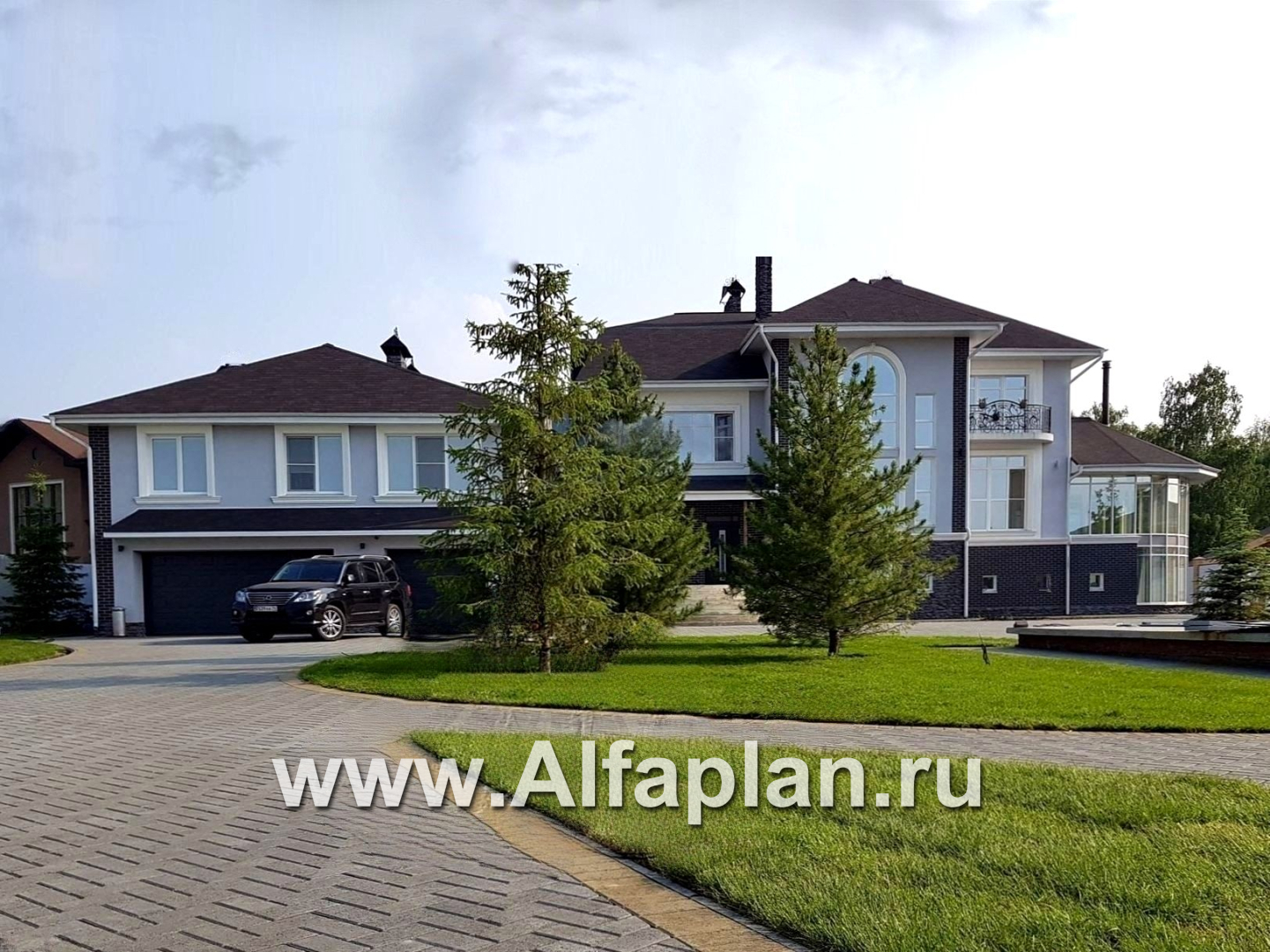

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2жилая площадь дома, м2
840.40377.0
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)182000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудованиенет

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта9000

Дополнительная копия проекта5000

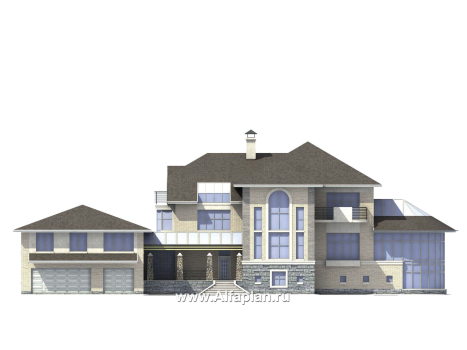

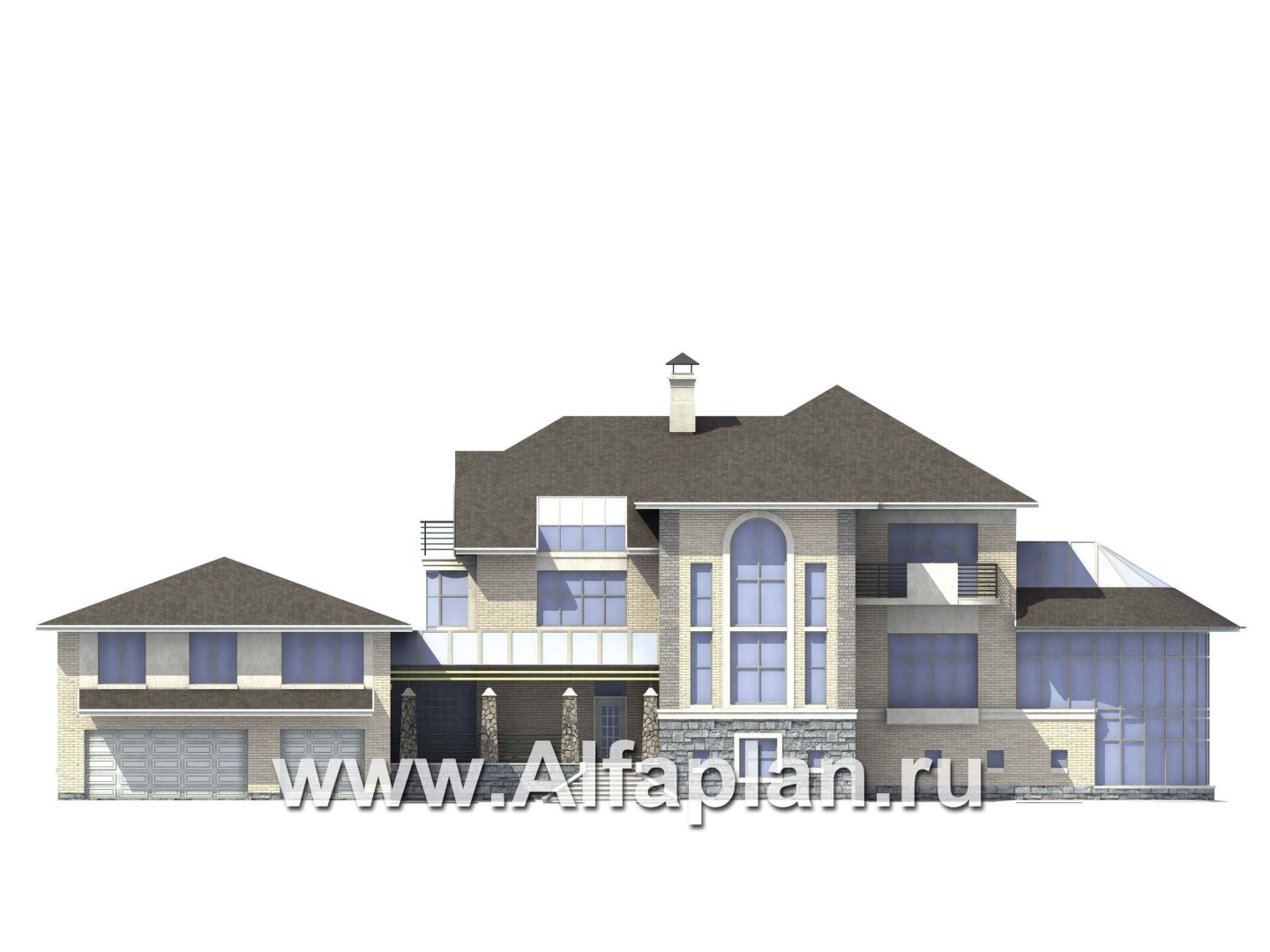

Вид спереди
Вид спереди

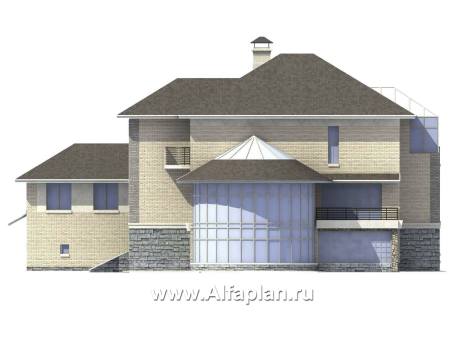

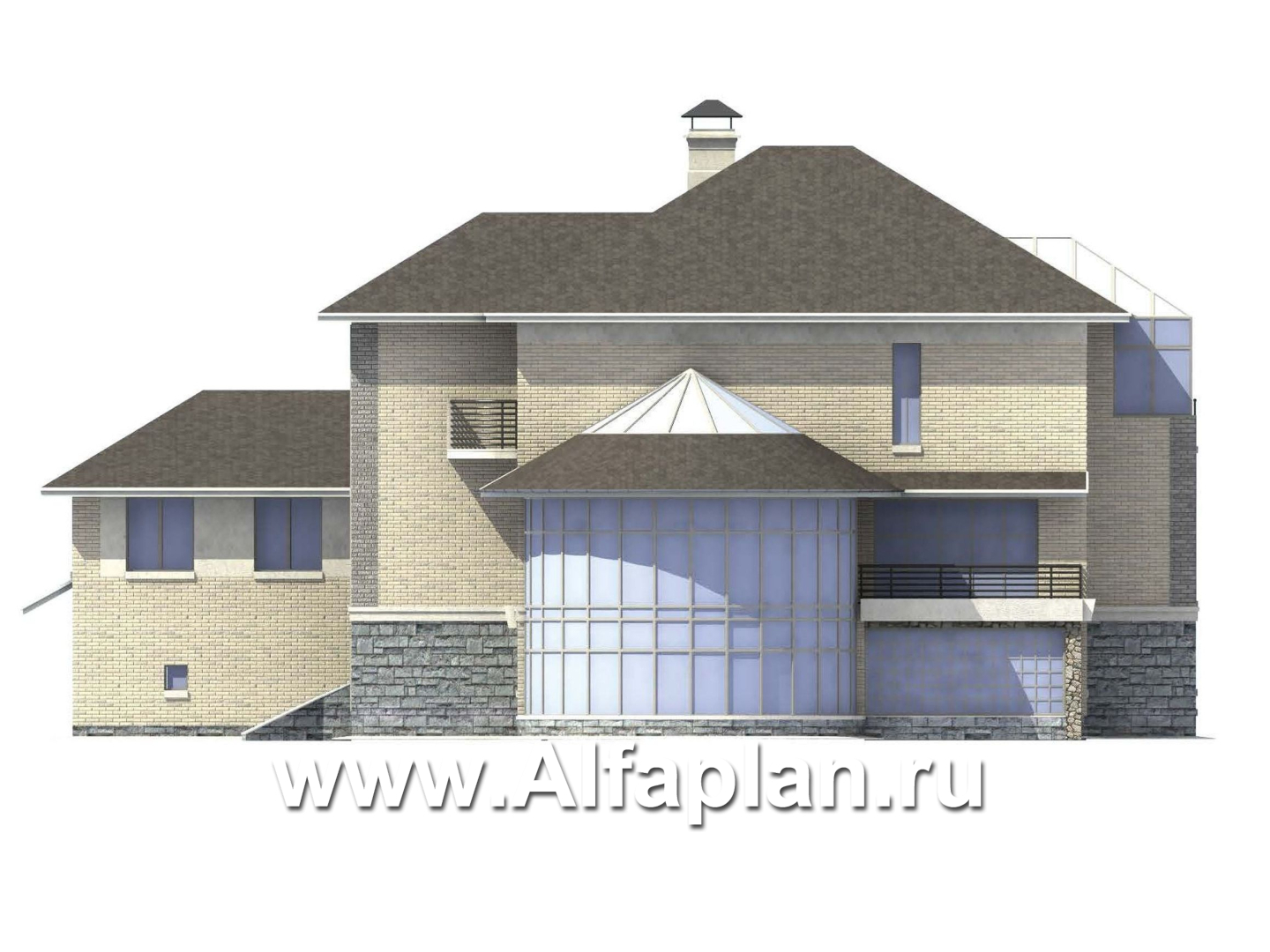

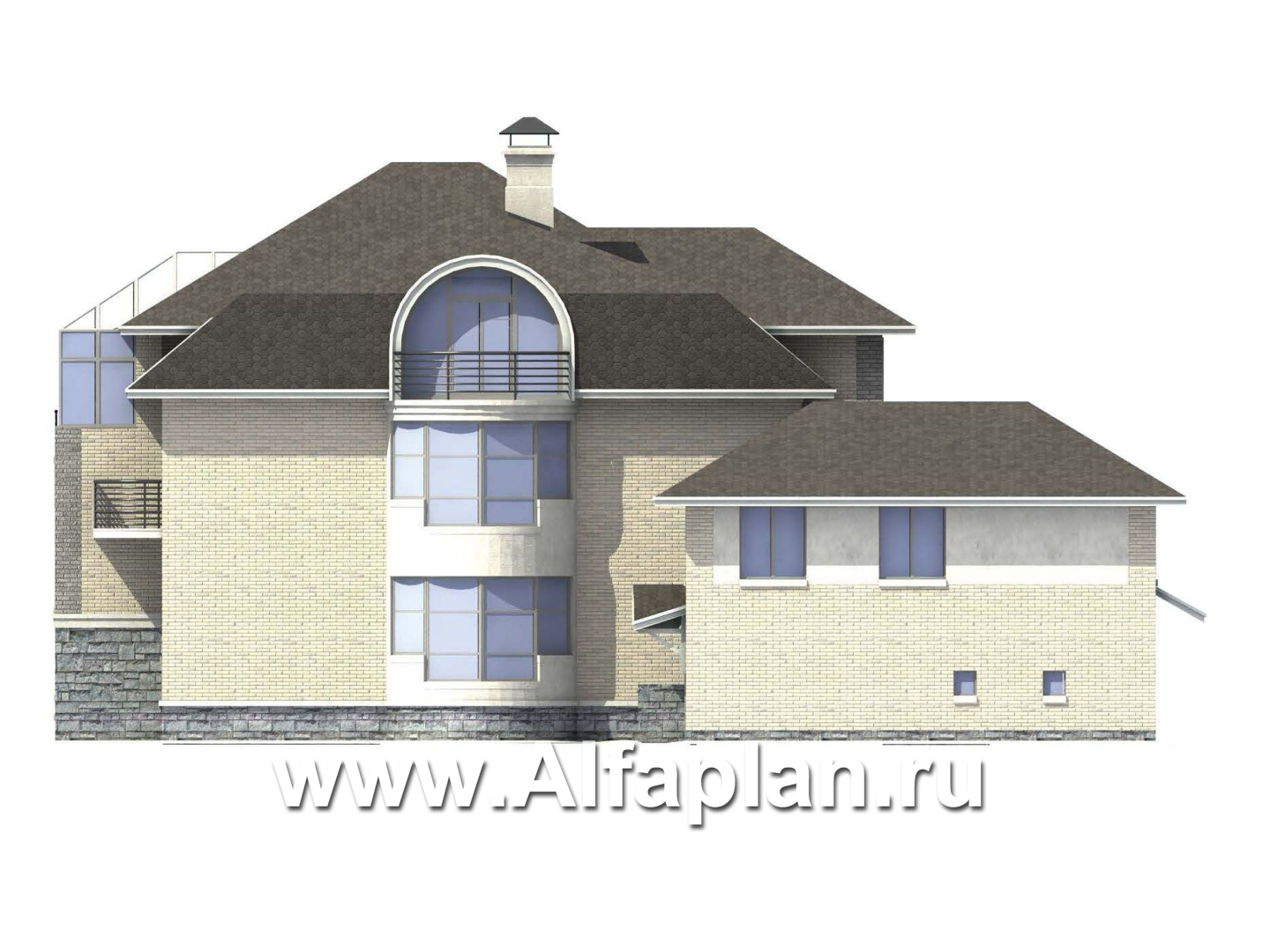

Вид справа
Вид справа
Вид сзади
Вид сзади

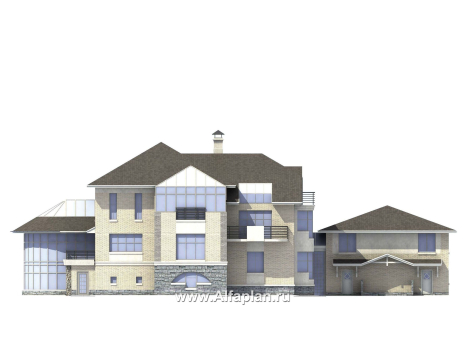

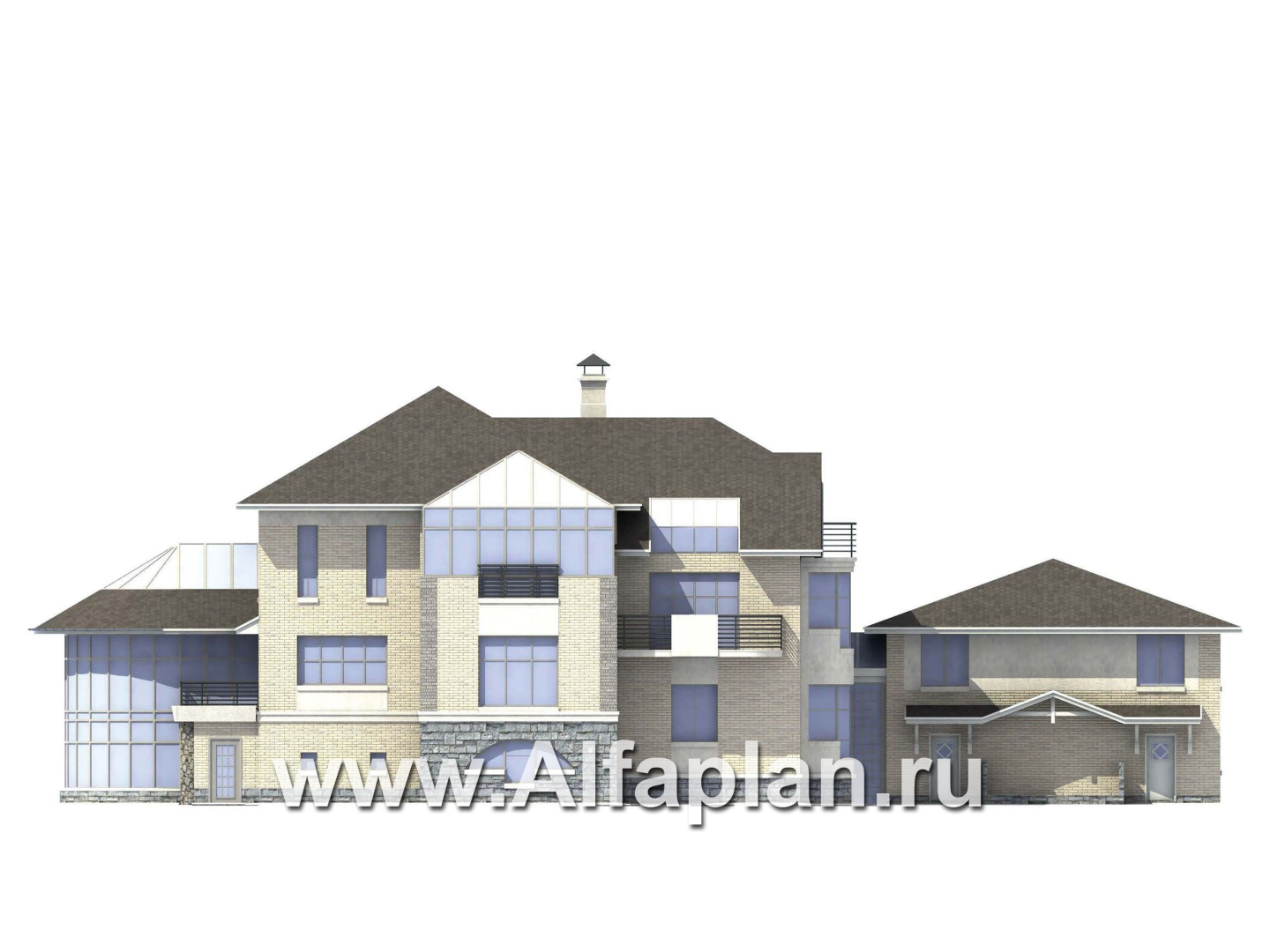

Вид слева
Вид слева

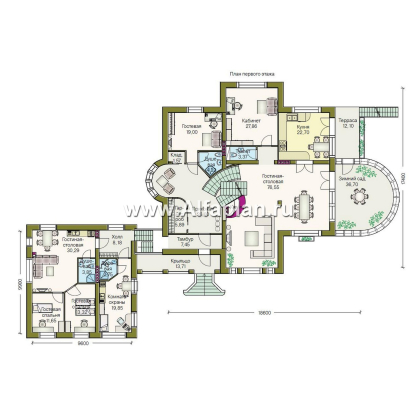

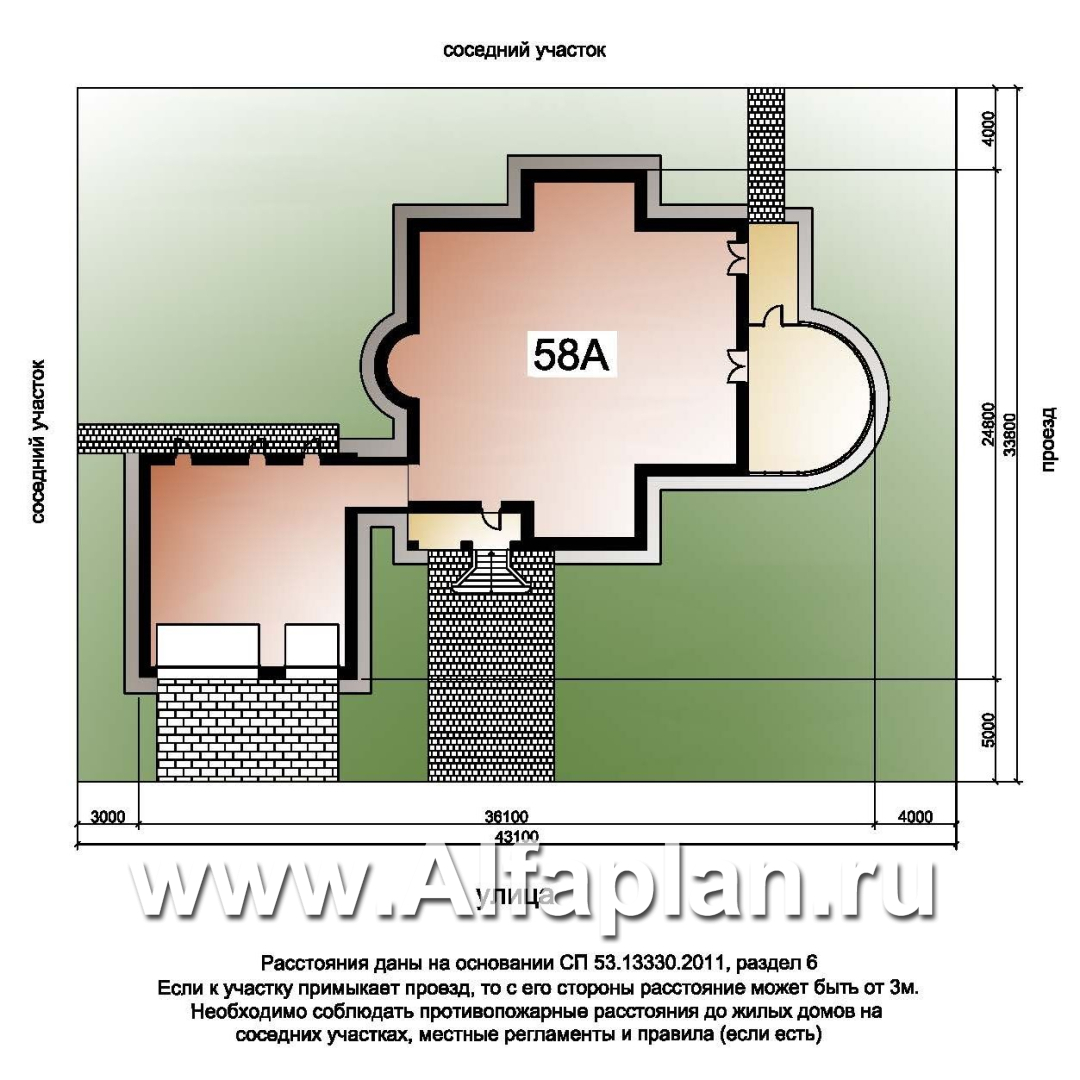

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Дополнительное изображение 5 (прямой)
Дополнительное изображение 6 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенкирпич

Тип перекрытиймонолитные ж/б

Крышастропильная конструкция

Тип кровлибитумная черепица

Наружная отделкаоблицовочный кирпич, штукатурка

Наружная отделка цоколяоблицовочный камень

Утеплительминеральная вата

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Максим из города Владикавказ написал(а) 13.08.2013:

здравствуйте. а какая высота потолков? и можно ли фундамент сделать из фундаментных блоков а не монолитный? спасибо

Максим, здравствуйте.

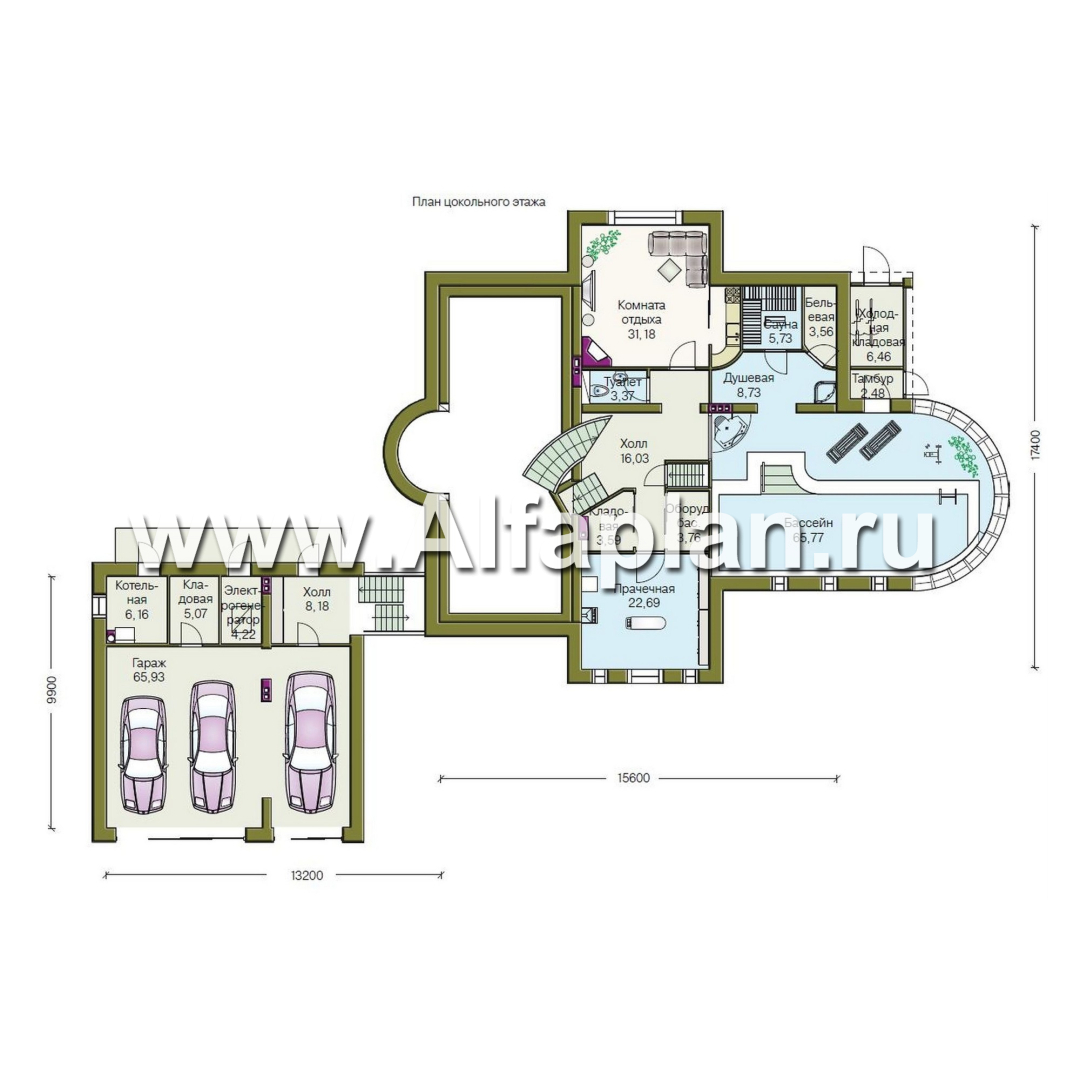

Дом большой, со сложной планировкой этажа со смещением уровней, т.е на одном этаже помещения на разныx отметкаx и разной высоты. Высота основных жилых помещений 3.2 и 3.3 м., высота в зоне spa, там, где бассейн -2.75 м.
Максим, сборный фундамент для такого сооружения не лучшее решение. Если учесть наличие бассейна, который в обязательном порядке выполняется из монолитного ж/б, то смысл в применение блоков вообще отпадает.

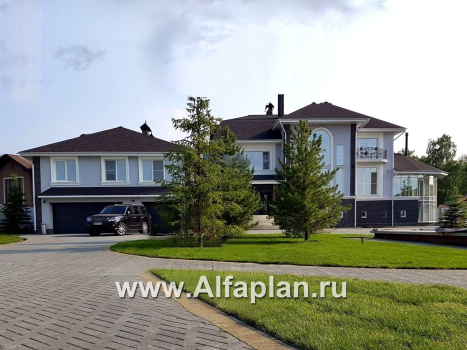

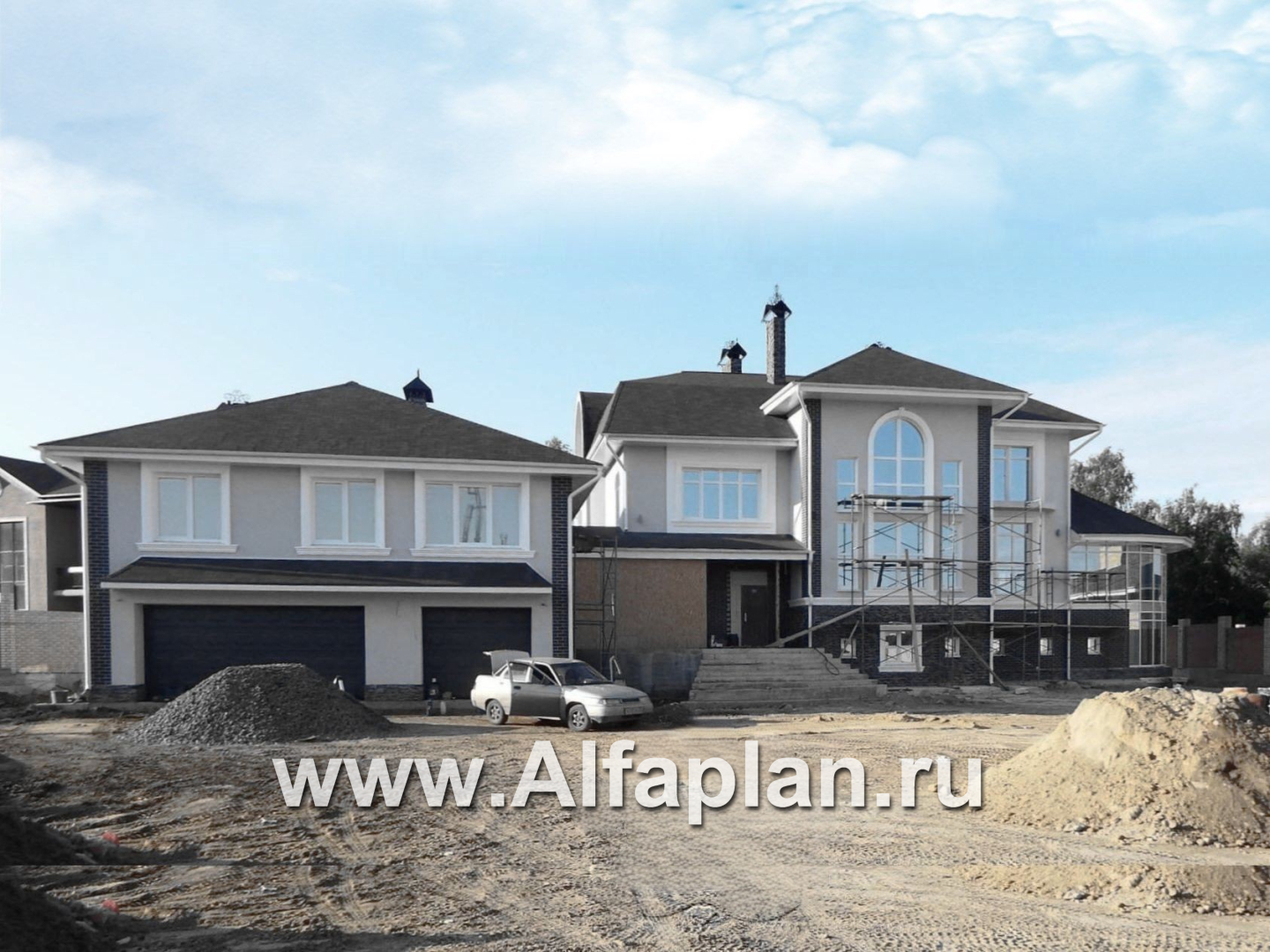

Этот проект неоднократно и успешно реализован именно с той конструкцией, которая заложена в проекте.

Дмитрий из города Новгород написал(а) 23.01.2013:

Добрый день! Подскажите проект написан под какой кирпич? Что используется в качестве рядового и что в лицевую кладку? Я имею в виду размеры (1НФ, 1,4НФ, 2,1НФ и т.п)

Дмитрий, здравствуйте.
В проекте заложен поризованный блок 2NF RAUF,марка M125 на растворе М100, общий толщиной 380 мм.
Отделочный слой из лицевого кирпича "Терка" - 85 мм.
Между несущей частью стены и облицовкой предусмотрен утеплитель 100 мм и вент. зазор.

Геннадий написал(а) 30.03.2011:

На фасадах хотелось бы увидеть водостоки с кровли. В характеристиках желательно указать нагрузки на отопление и ГВС они наверняка считались для региона СПб.

Геннадий, здравствуйте.

Благодарим за внимание к нашим проектам и обращение в нашу студию.
В проекте есть типовые узлы  водостоков.В этом проекте отсутствуют Инженерные разделы, поэтому  расчет  на отопление и ГВС выполняется по месту.

Архитектурно-строительная часть проекта имеет 100% готовность всех разделов
