196A

"Прагматика" - небольшой коттедж с бильярдной в мансарде

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
140.30121.0183.58
Общая площадь, включая мансардный этаж, м2Общая (отапливаемая) площадь мансардного этажа, м2
193.2752.94
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)34600

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытия - из сборных Ж/Б плит над 1-ым и 2-ым этажами5000

4.27176

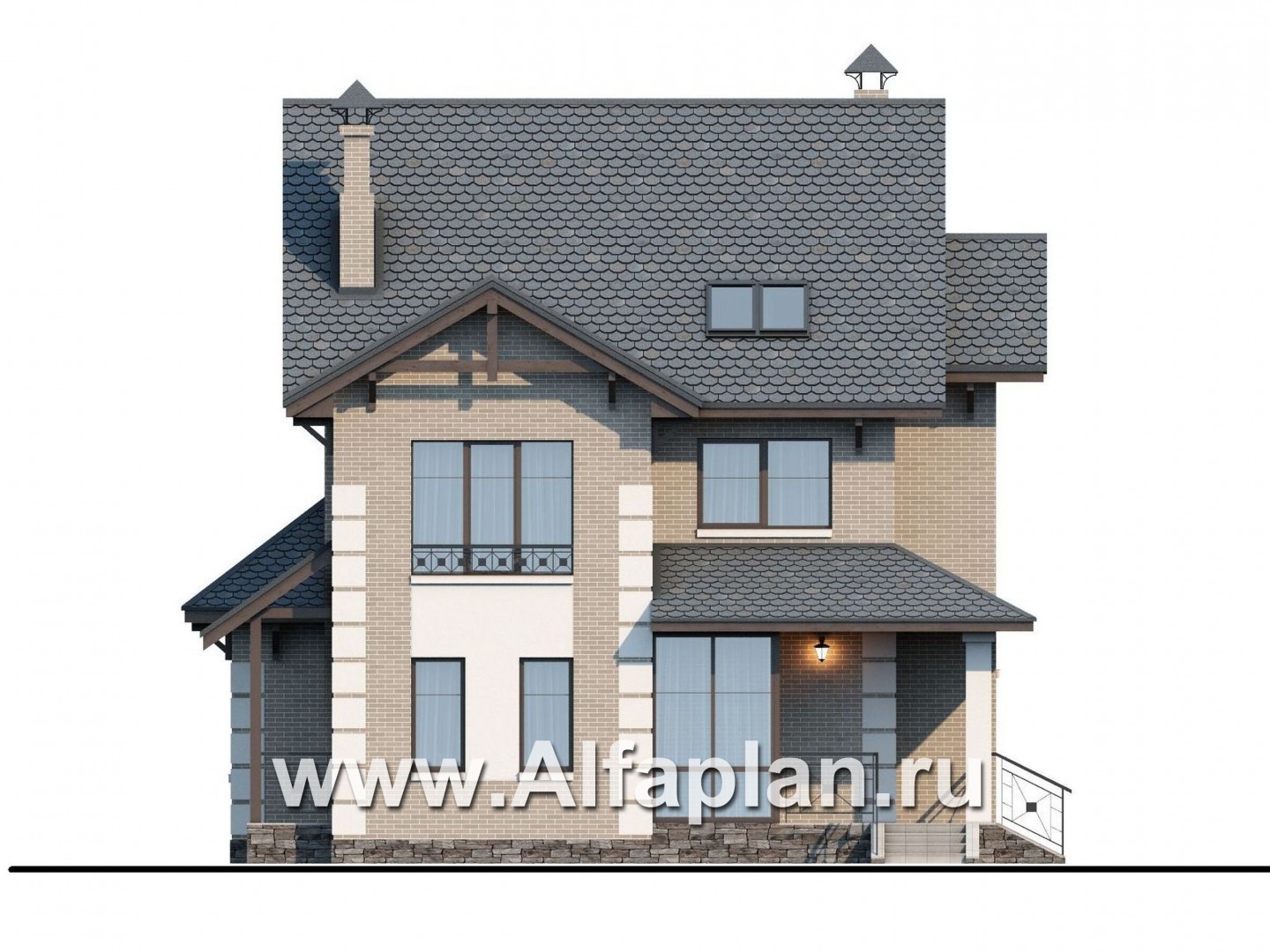

Вид спереди
Вид спереди

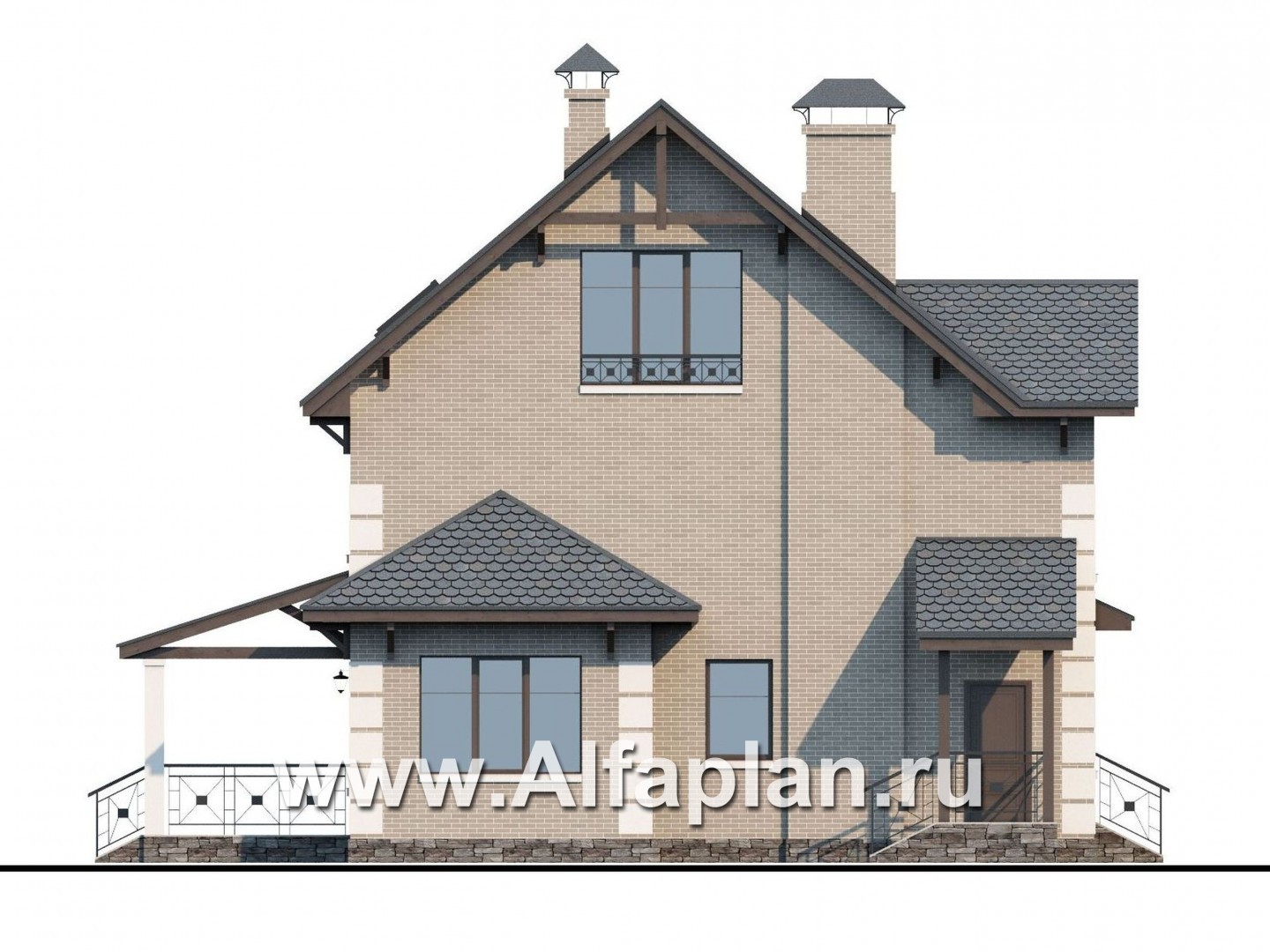

Вид справа
Вид справа

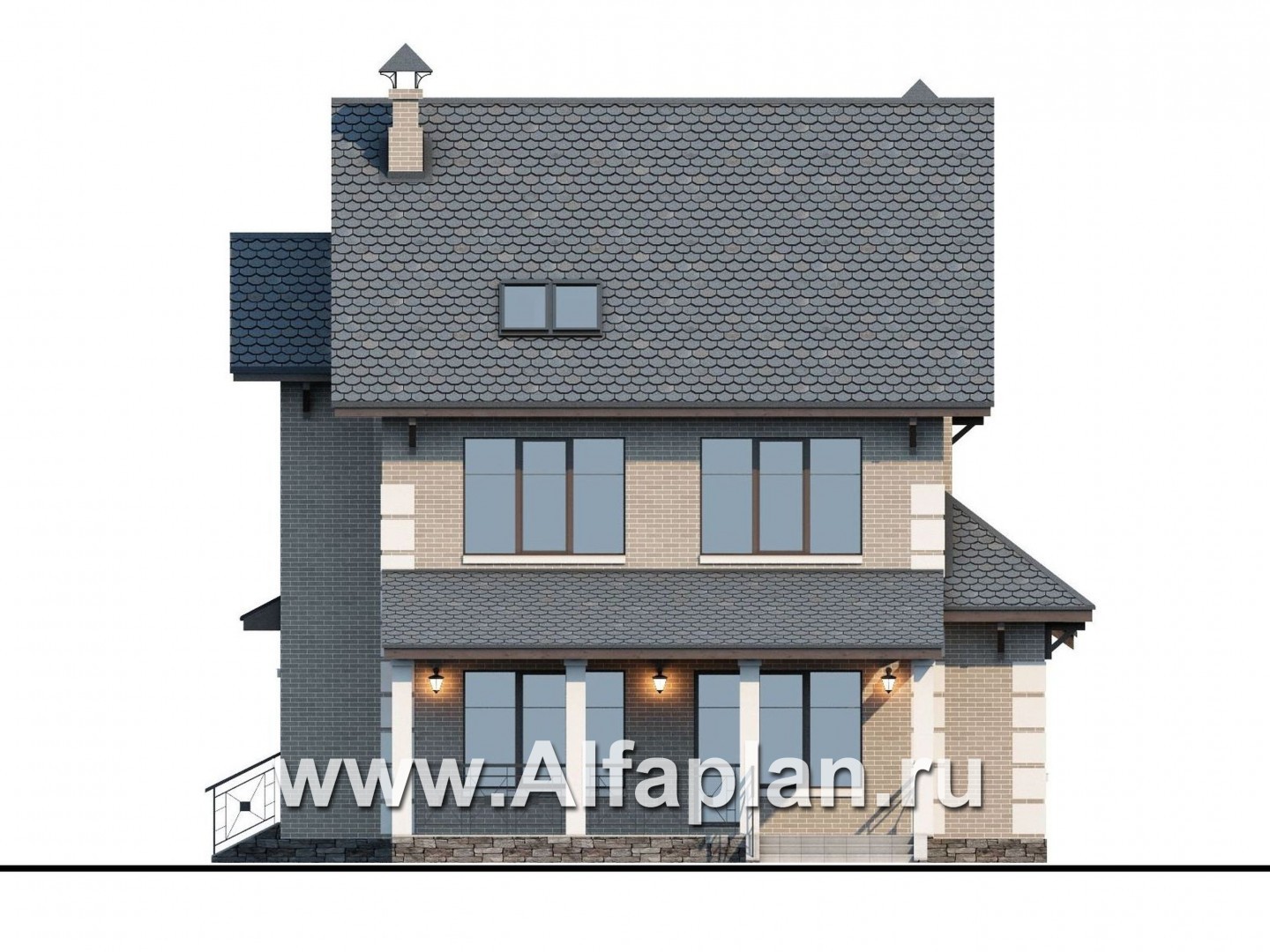

Вид сзади
Вид сзади

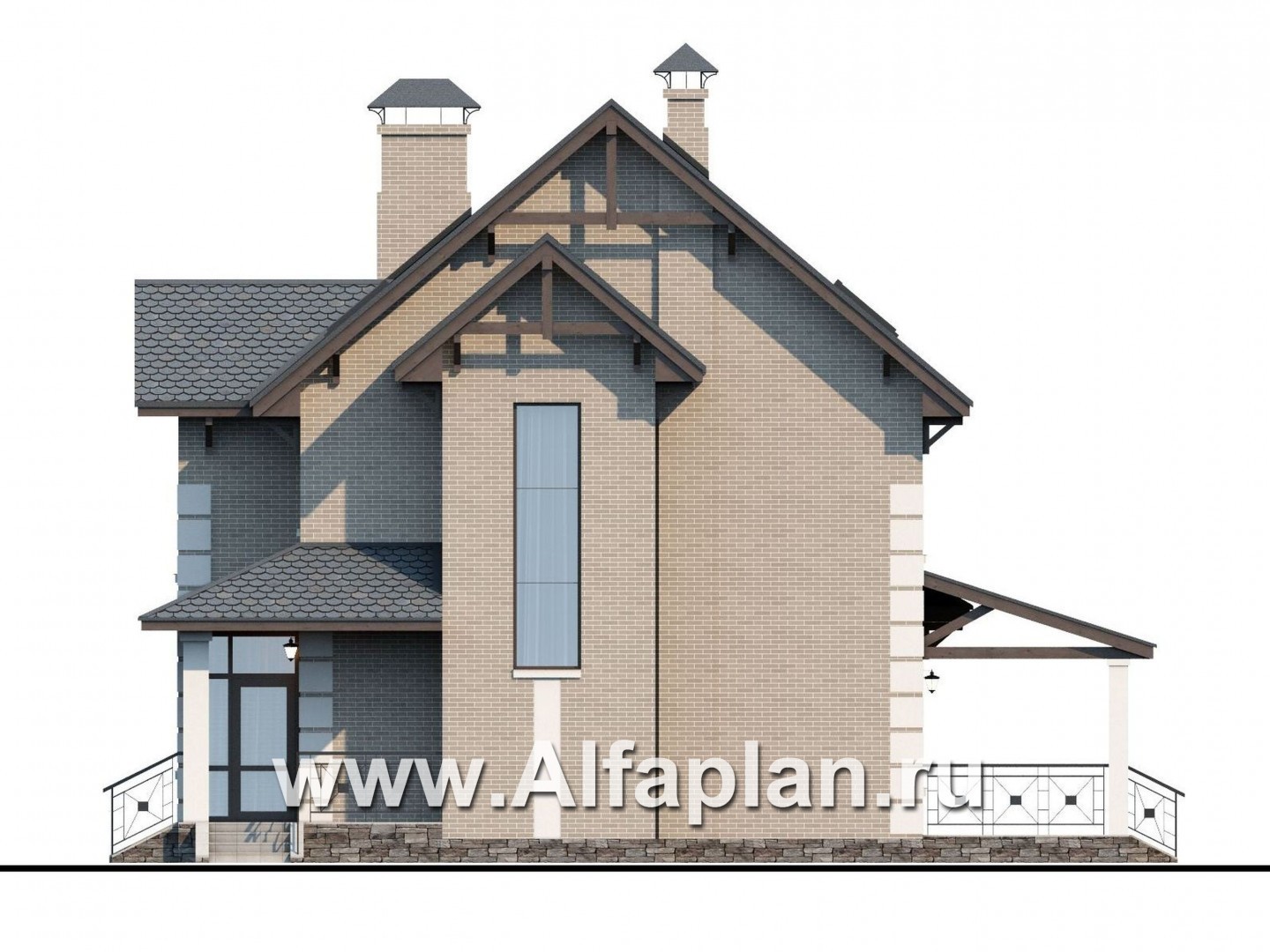

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

В25 - 36,55 + 7,28 (плита пола 1эт)  м3
Тип наружных стенгазо(пено)бетон или кирпич (альтернативно)

116 / 117,5  м3
Тип перекрытиймонолитные ж/б

11,1 + 10,8  м3
Тип кровлибитумная или натуральная черепица

216  м2
Наружная отделкалицевойкирпич, штукатурка

309,2 + 49,9  м2
Наружная отделка цоколяоблицовочный камень = 20,1 м2

Высота дома11570 от проектного уровня земли

Высота 1-го этажа3,00

Высота 2-го этажа2,70

Высота мансардного скоса1,10

Мощность котла45 кВт

Утеплительминеральная вата = 309,20 кв.м.

Окна


Максимальная полезная площадь при минимальном пятне застройки: задача вовсе не кажется невыполнимой, если грамотно использовать мансардный этаж. Представленный здесь проект трехэтажного коттеджа «Прагматика» – пример рационального, прагматичного подхода к планированию жилого пространства.

Внешний вид этого дома из кирпича (пено-, газобетона) несет несомненные признаки классического стиля. Украшающий главный фасад высокий эркер с фронтоном, рустовка углов, наличие в декоре светлых оштукатуренных элементов – все это узнаваемо ценителями классики. Не противоречит общей концепции и цветовая гамма, выдержанная в консервативных серо-бежевых тонах. Однако речь идет о современном взгляде на традиции: об этом говорят эклектичность фасадов, вариативность форм и размеров окон, асимметрия во всем – начиная с принципа расположения архитектурных элементов заканчивая формой многоярусной черепичной кровли.

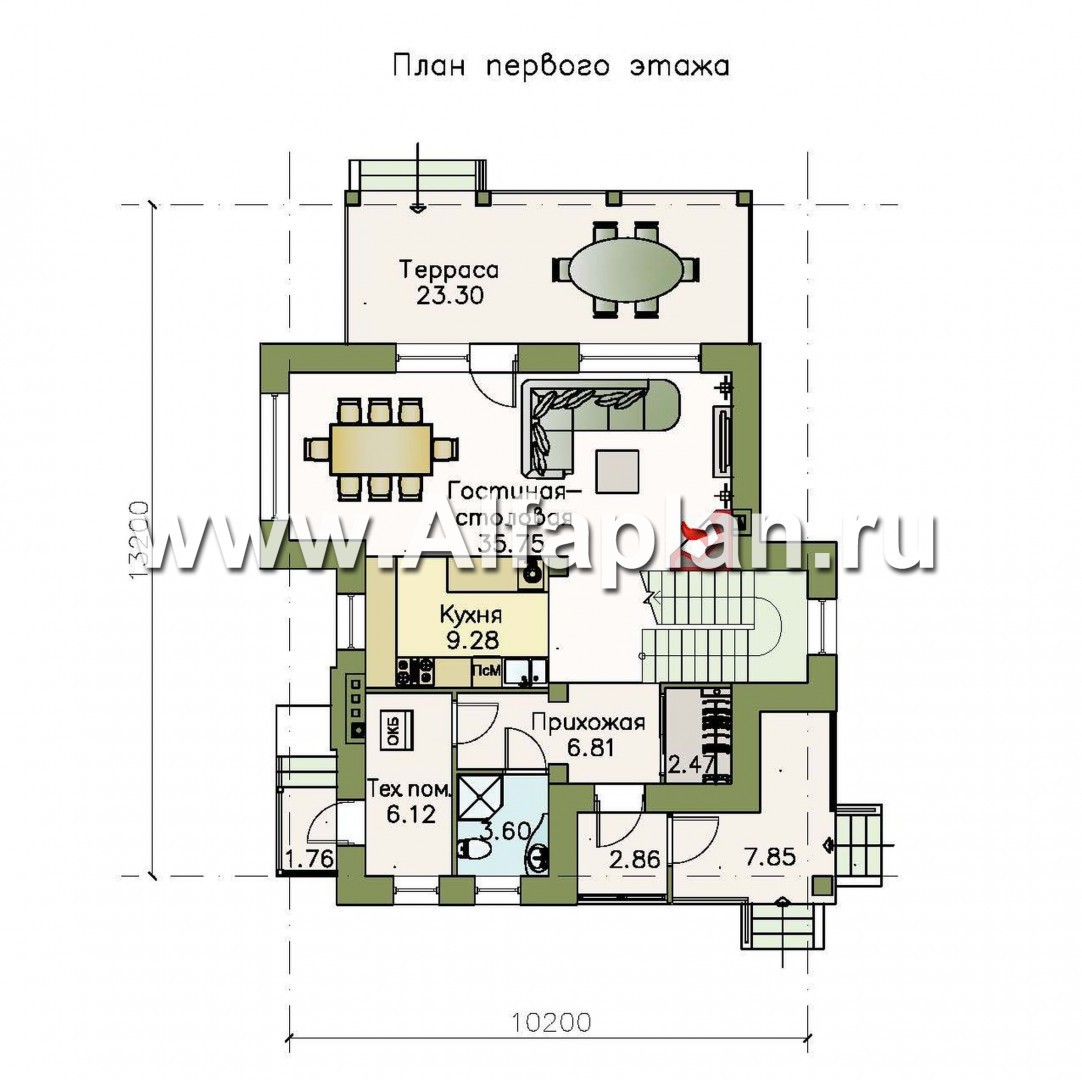

Значительная часть пространства первого этажа, согласно проекту кирпичного (пено-, газобетонного) дома, отдана под гостевую зону. Большая прямоугольная гостиная-столовая, оборудованная угловым камином, имеет логическое продолжение в виде холла с лестницей на второй этаж, частично расположенной в боковом эркере. Эти помещения при желании можно объединить с кухней. Кроме прочего, проектом коттеджа предусмотрено еще одно пристроенное гостевое помещение, куда можно попасть из столовой зоны. Терраса, на которой найдется место для дополнительной обеденной группы, оборудована собственным выходом во двор.

Группа помещений, примыкающих к главному фасаду, выполняет служебные функции. Это тамбур и прихожая с гардеробной, а также хозблок, оборудованный собственным выходом: он расположился со стороны бокового фасада.

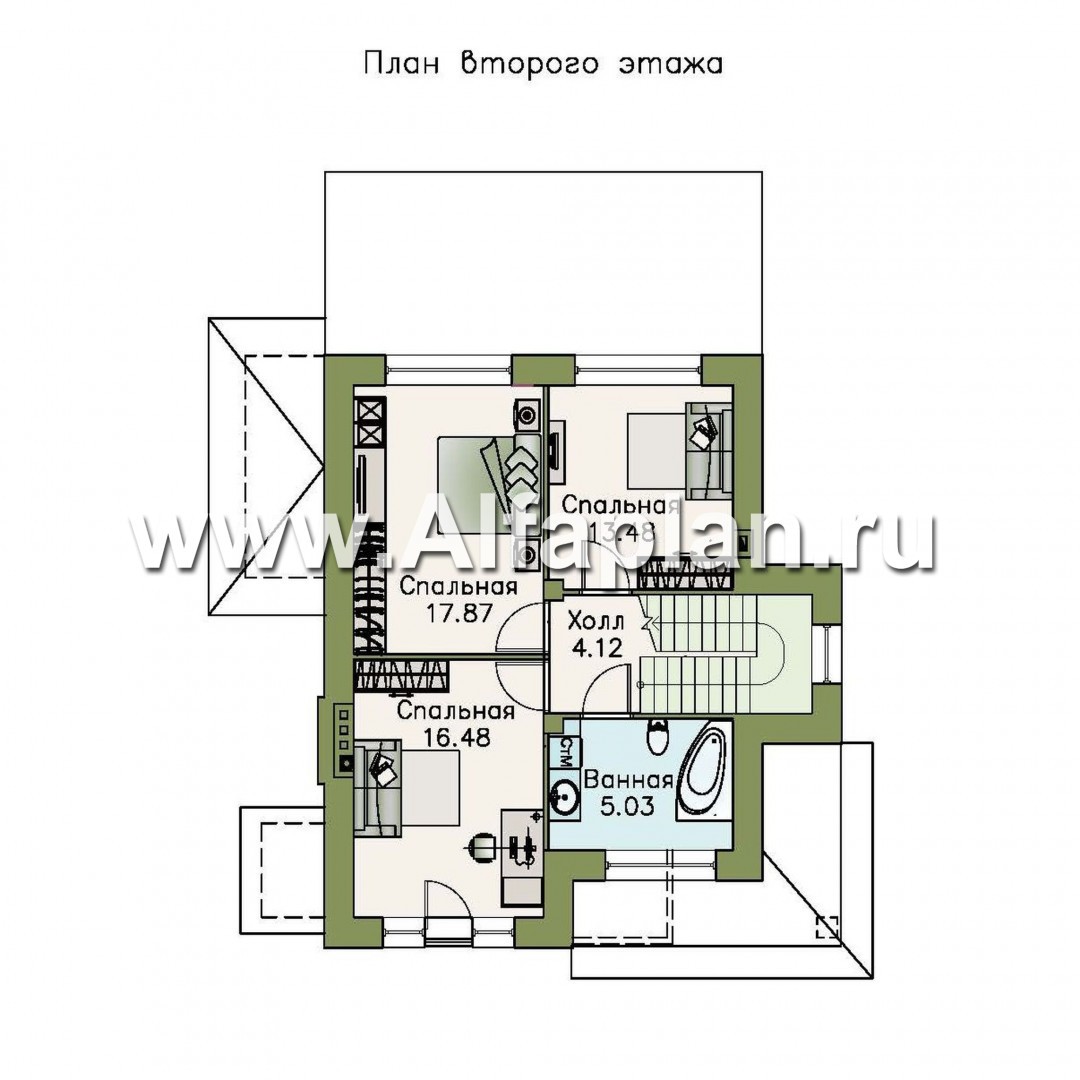

Второй этаж этого кирпичного (газо-, пенобетонного) дома целиком отдан под приватную группу. Это - три смежных спальни, которые, вместе с общей ванной комнатой, сгруппированы вокруг небольшого прямоугольного холла.

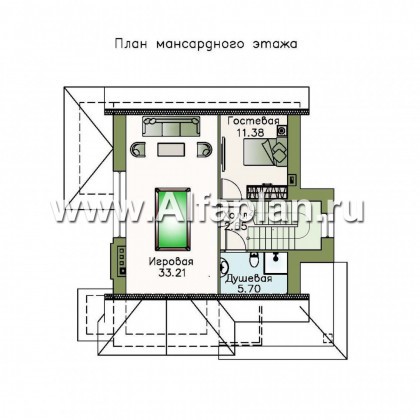

На третьем, мансардном, этаже дома расположилась игровую комнату, где найдется место для девятифутового бильярдного стола, а также небольшого уголка отдыха. Кроме прочего, проектом дома из кирпича (газо-, пенобетона) на третьем этаже предусмотрены уединенная гостевая комната, а также общий санузел.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Сергей написал(а) 30.08.2017:

Вопрос по проекту 196A Здравствуйте. Выбрали данный проект, но прежде чем его купить, хотим понять, подойдет ли данное строение для нашего участка? То есть, что нам нужно сделать для начала, что бы определить подходит ли данный проект для размещения на нашем участке. Какие нужно произвести изыскания на территории, где мы планируем начать строительство. С какими цифрами или заключениями, мы должны приехать к вам, чтобы купить проект и быть уверенными, что его строительство у нас возможно. Спасибо.

Сергей, здравствуйте.

есть два принципиальных момента: 1. Помещается -ли дом на участке. На странице проекта в дополнительных изображениях показан минимальный по нормам участок для этого дома.Если Ваш участок больше, не меньше, по крайней мере, значит дом помещается. Если есть сомнения, мы можем разместить план дома на участке - выполнить Разбивочный план участка.2. Подходит-ли фундамент к грунтам Вашего участка.Чтобы ответить на этот вопрос, нужна Инженерная геология участка. На ее основании можно дать заключение по оптимальной конструкции, определить, подходит ли проектный фундамент к Вашим грунтам. В проекте заложен монолитный плитный фундамент, подходящий для большинства типов грунтов (за исключением торфяников).

Татьяна из города Орехово-зуево написал(а) 27.08.2016:

Здравствуйте, ваш проект подходит под наши размеры, можно внести изменещния и как это сделать?

Добрый день, Татьяна,

рады, что Вы нашли подходящий проект в нашем каталоге. Чтобы ответить на Ваш вопрос нужно понимать, о каких изменениях идет речь?
Как правило, изменения, не носящие конструктивного характера, реализуются силами строителей без внесения в проект. Если изменения нужны глобальные (увеличение/уменьшение габаритов, перенос несущих стен, изменение конструкции кровли и тд), то мы рекомендуем подобрать другой проект, т.к. внесение подобных корректировок приводит к полной переработке существующего проекта и на практике означает создание нового, индивидуального проекта. Зачастую, учитывая разнообразие проектов в нашем каталоге, получается подобрать более подходящий вариант, не требующий серьезных переработок.

Валерий из города Майкоп написал(а) 30.03.2014:

Здравствуйте! А есть вариант подвала к плану?

Здравствуйте, Валерий!
Если Вы имеете в виду погреб, то есть. Разработанный нами типовой проект погреба для таких фундаментов, как мелкозаглубленная монолитная плита позволяет, пользуясь приведенными в нем решениями, самостоятельно, силами строителей, построить погреб «по месту». Настоящий проект погреба НЕ ПРИВЯЗАН ни к какому конкретному дому, и представляет собой набор типовых решений: по устройству и армированию монолитных стен, устройству цоколя, гидроизоляции и т.д. В проекте — 4 листа формата А3. Глубина погреба 1. 85 м, осевые размеры 4.2 х3.6 м. Он может быть размещен под любой частью дома, следует только учитывать расположение несущих стен. Стоимость — 3500 рублей.
