K-130-0Двухэтажный кирпичный коттедж с угловым витражом

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2жилая площадь дома, м2
144.7098.98
Площадь гаража - навеса, м2
(не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)45500
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование11800
Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
Паспорт проекта3630
Дополнительная копия проекта6960

4.44088

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита 300 мм

Тип наружных стенгазобетон-400мм (вариант -поризованный кирпич)

55.6  м3
Тип внутренних стенкирпич

29.4  м3
Тип перекрытиймонолитные ж/б

Тип кровлибитумная черепица

180.2  м2
Наружная отделкадекоративная штукатурка/искусств. камень /вагонка/

139.12/91.1/12.0  м2
Наружная отделка цоколяискусственный камень

Высота домаот пола 1-го этажа

8.450  м
Высота 1-го этажаот пола до потолка

2.85  м
Высота 2-го этажапеременная

максим. 3.5 м  м
Утеплительминеральная вата

Окна


Проект - победитель архитектурного конкурса "Лучший проект 2010 г.",  проходившего в Санкт-Петербурге 02.10.2010 г. и  лауреат премии "Золотые Пенаты"

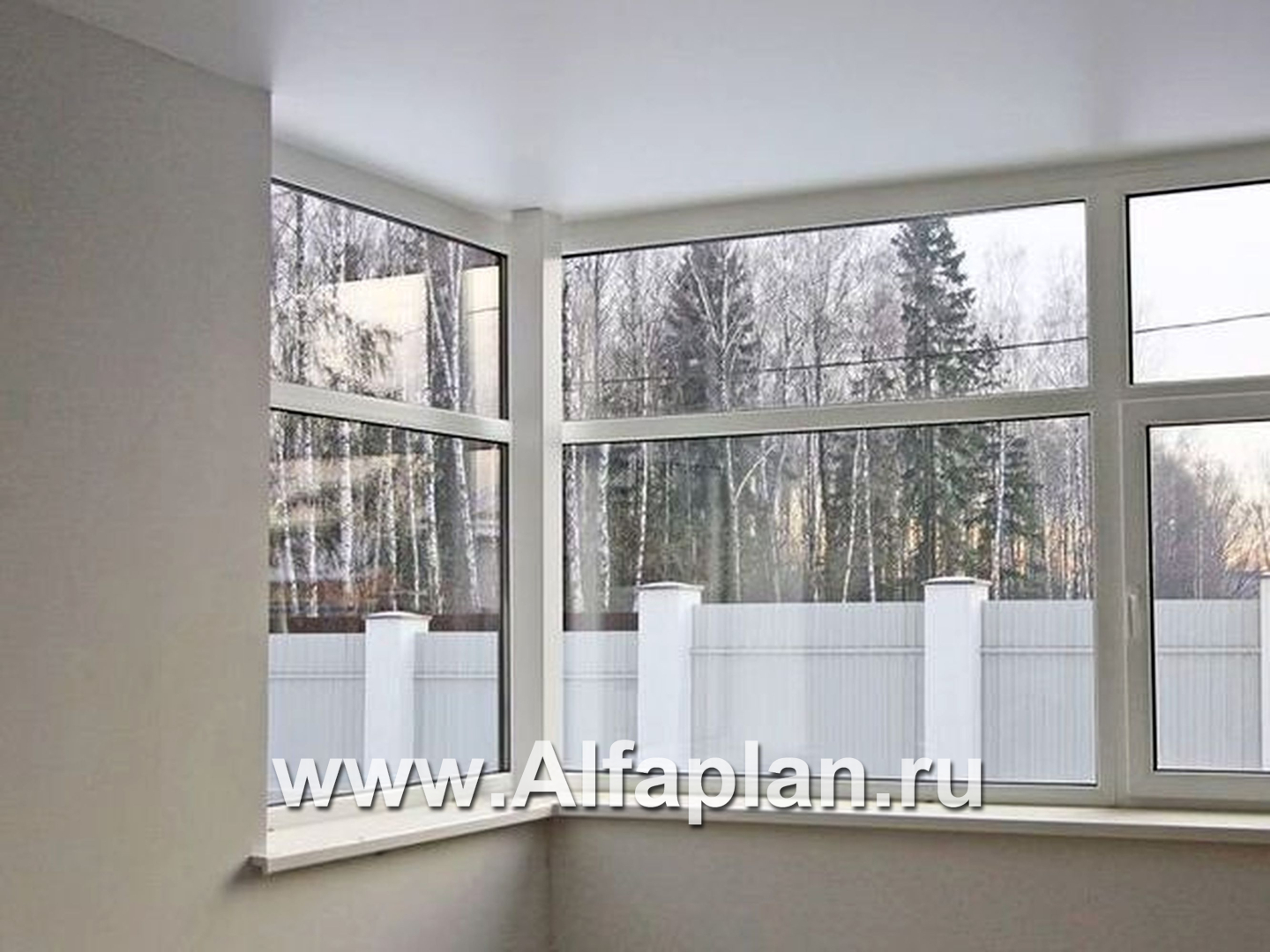

Эффектный и комфортабельный коттедж  с большими угловыми витражами. Эти окна-витражи формируют облик дома  и снаружи и внутри, создавая выразительное интерьерное пространство. Такой дом не потерпит плотной застройки, ему нужен простор и живописное окружение. В доме два жилых этажа. На первом  - по одну сторону от холла расположены  гостиная и кухня-столовая, по другую - две спальни. Котельная   связана с помещениями дома через санузел и  имеет свой выход на улицу. Из столовой можно выйти на террасу.  Второй этаж по площади меньше первого, здесь расположены три спальни и ванная комната. Одна из спален имеет такой же угловой витраж, как и гостиная первого этажа. У этого проекта  есть вариант планировки,  в котором спальни первого этажа заманены на гараж - коттедж К-130.
