557B"Лотос" - компактный современный двухэтажный дом с гаражом

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
174.40155.675.7
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)31900
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000
Паспорт проекта3500
Дополнительная копия проекта5000
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.45400
42900
При одновременном заказе вместе с Полным комплектом, дополнительно, бани/гаража/беседки от "Альфаплан" — предоставляется скидка 7000 руб.
Вместе с этим проектом заказывают:
— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше
Изменить цвета отделочных материалов на фасадах и картинке7000

4.38411

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

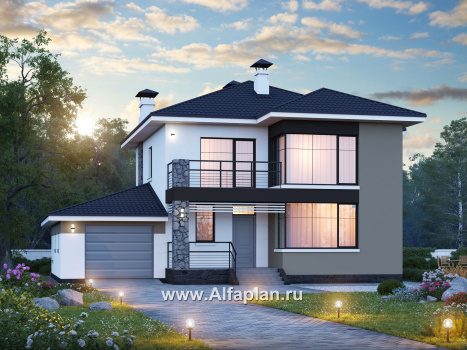

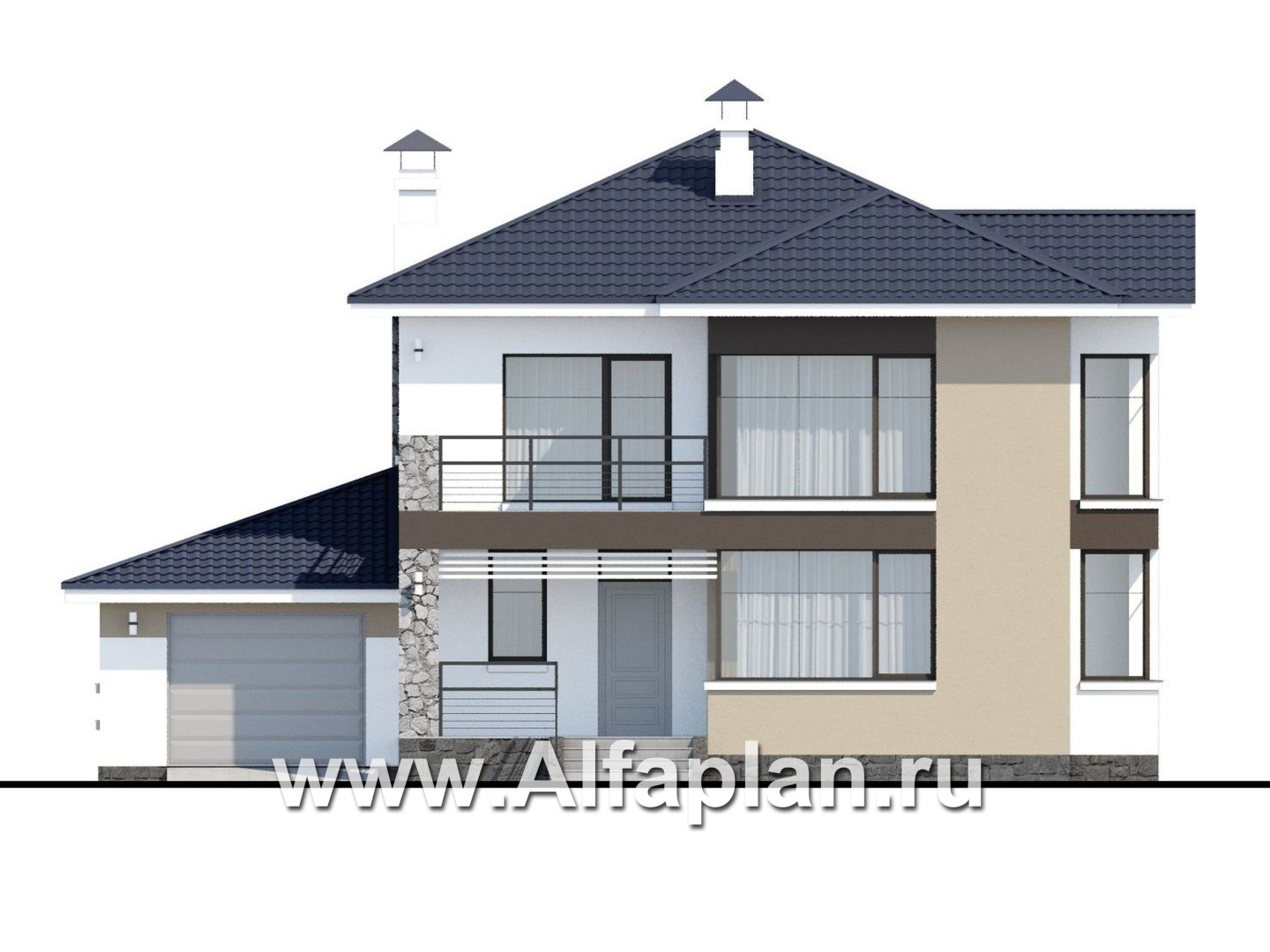

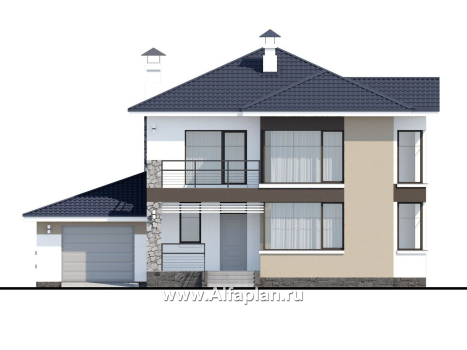

Вид спереди
Вид спереди

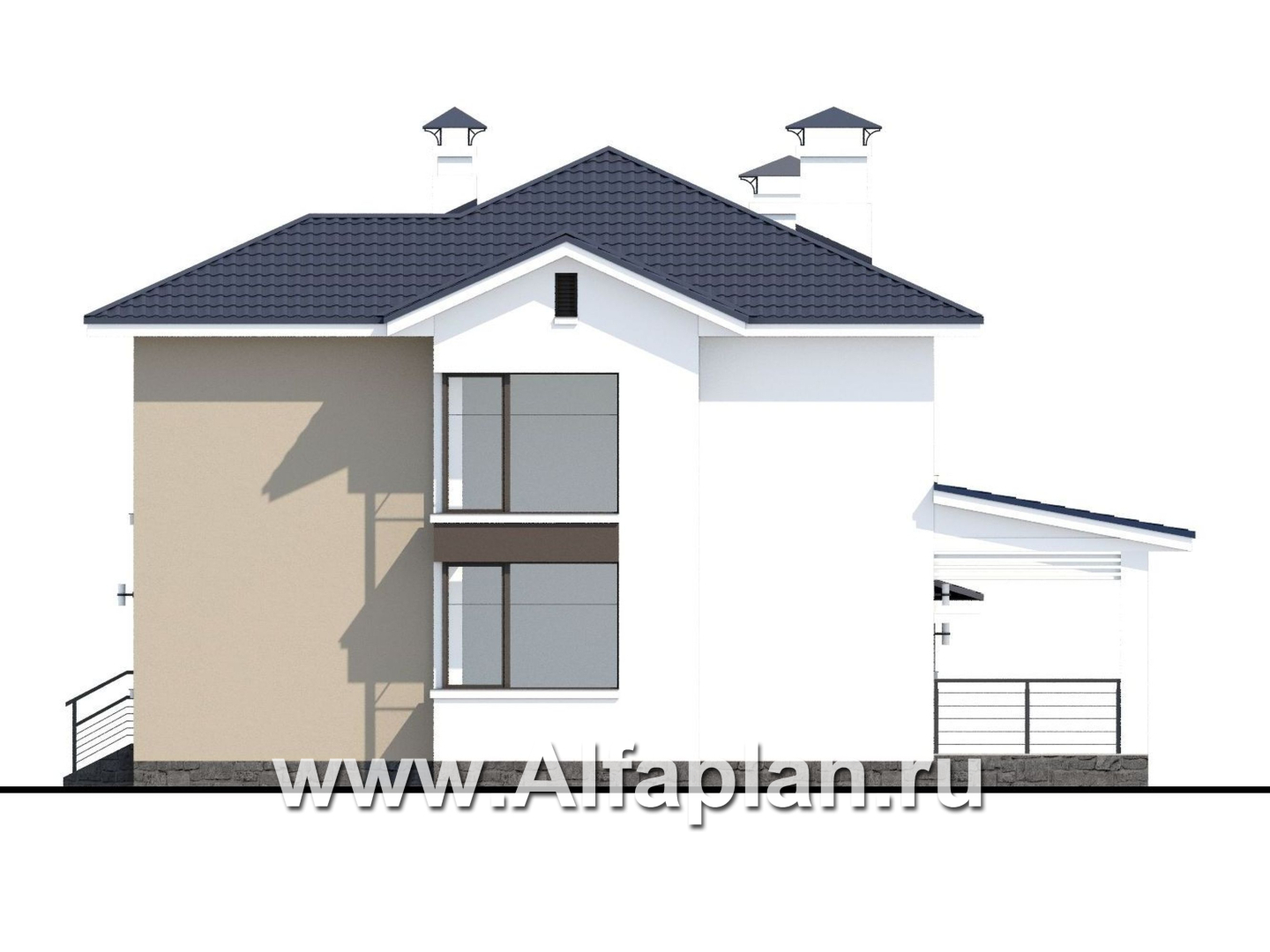

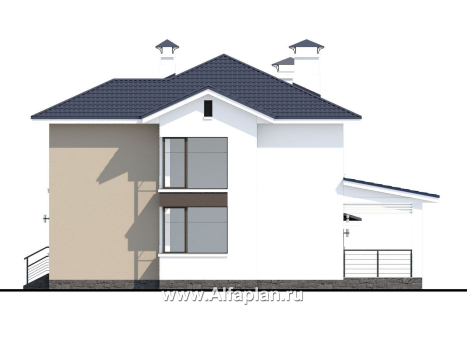

Вид справа
Вид справа

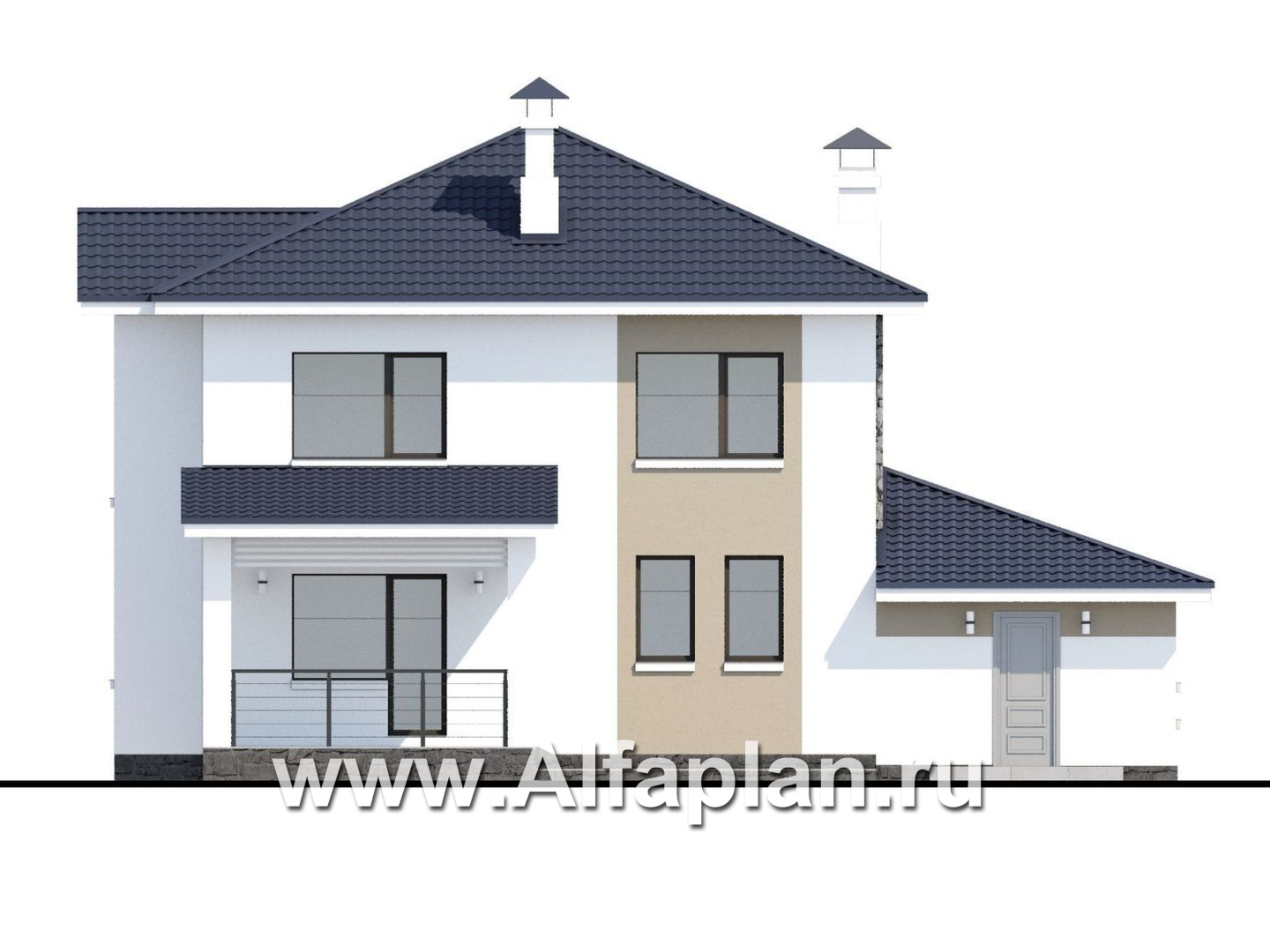

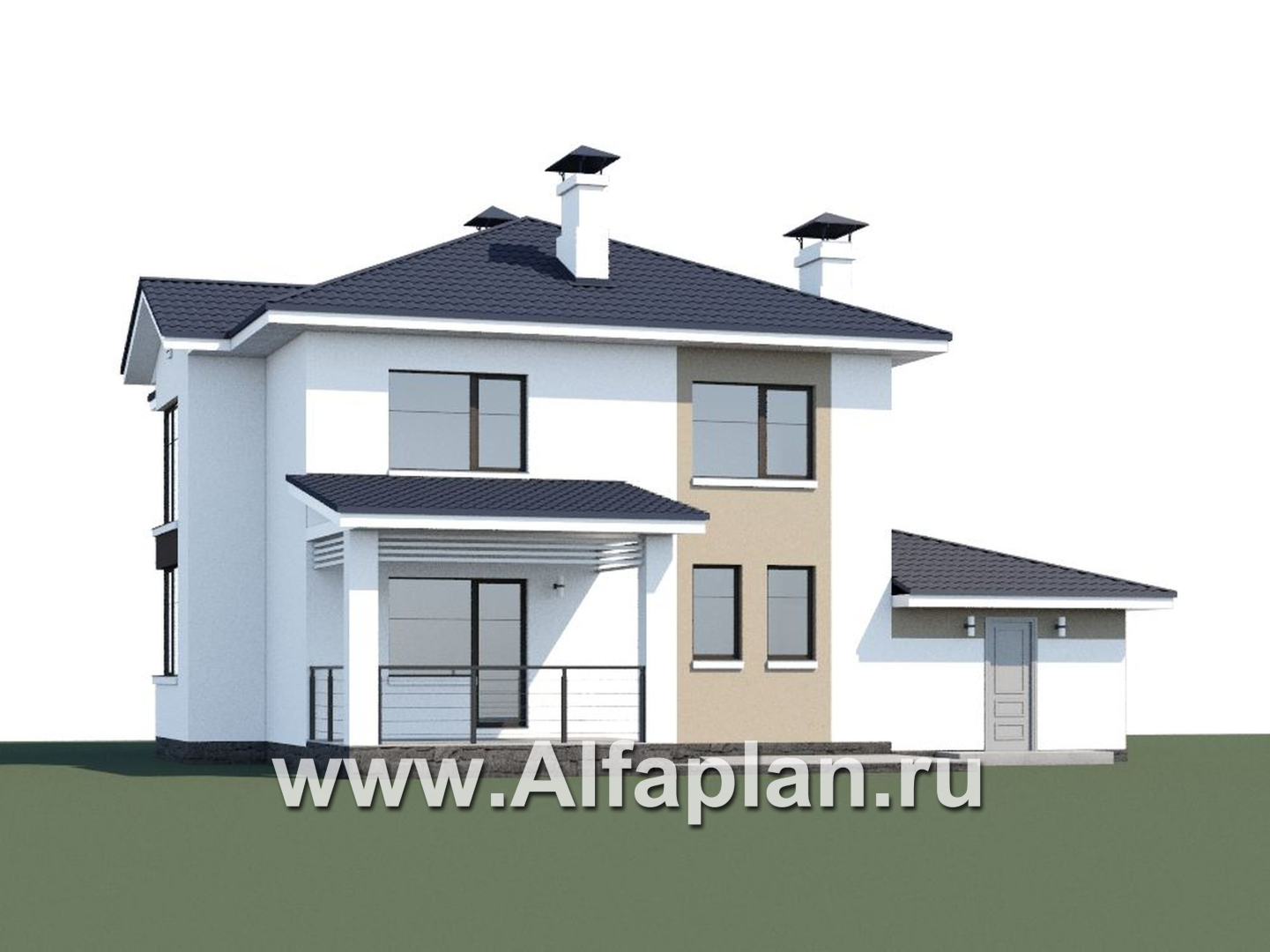

Вид сзади
Вид сзади

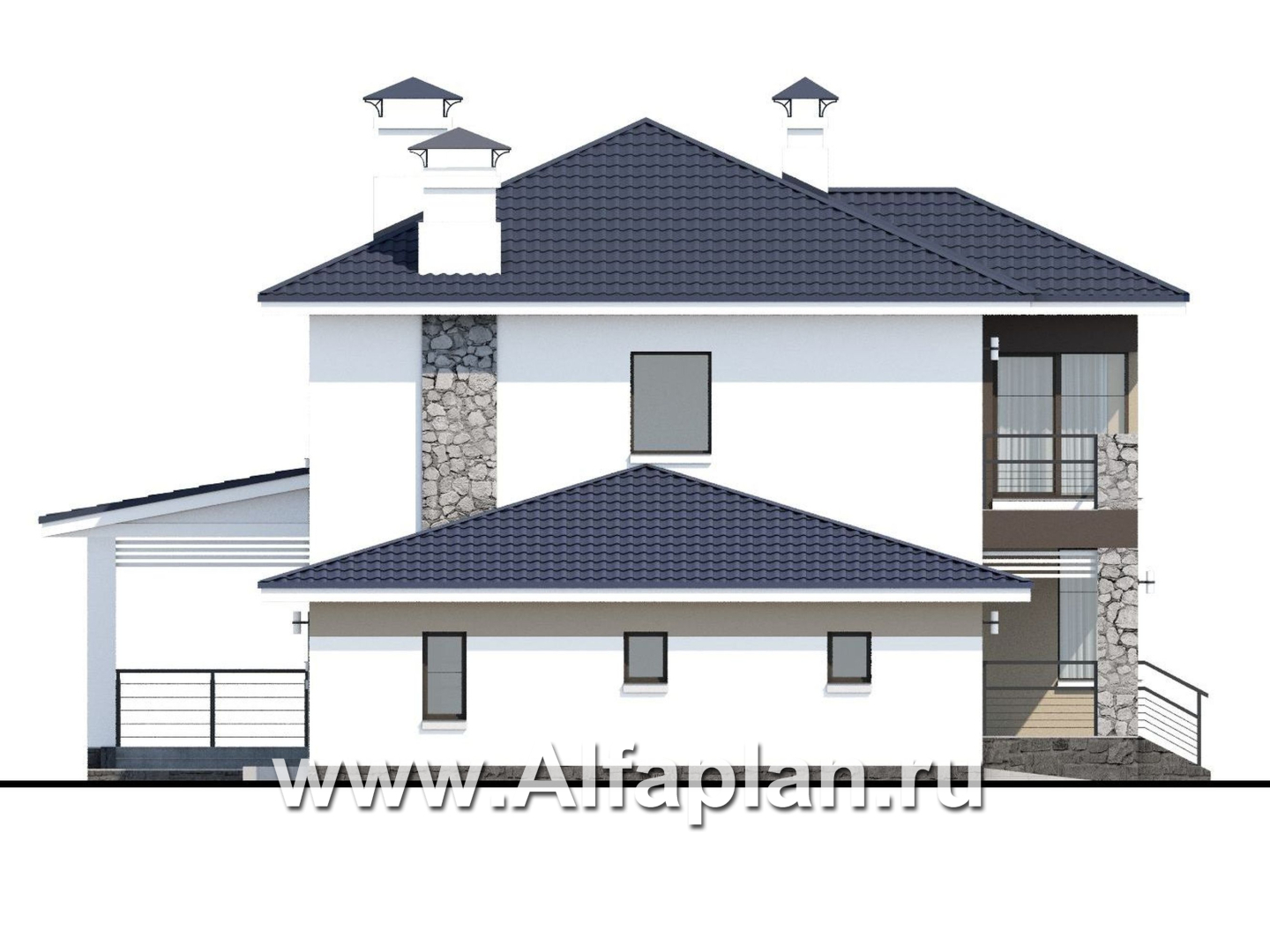

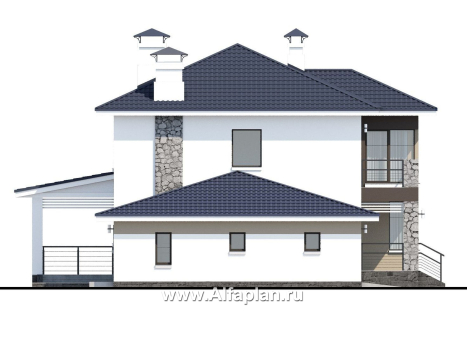

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита (250 мм)
41.3 (В25)  м3
Тип наружных стенгазо/пенобетон или пустотный кирпич (альтернативно)
83,4 / 84,5  м3
Тип внутренних стенпустотный кирпич
17,1  м3
Тип перекрытиймонолитные ж/б (над 1 эт) , под дерев.балкам (над 2эт)
14,6 (пол 1го эт)+ 14,2 (над 1 эт)  м3
Тип кровлинатуральная или битумная черепица
213,2  м2
Наружная отделкадекоративная штукатурка
225,7  м2
Наружная отделка цоколяоблицовочный камень
Гараж
Высота дома8,96 от проектного уровня земли
Высота 1-го этажа2,75
Высота 2-го этажа2,75
Мощность котла43 кВт
Утеплительминеральная вата



Этот проект коттеджа предусматривает два этажа. Игра благородных серых оттенков делает экстерьер в меру строгим, и в то же время утонченным, изысканным. Особое изящество зданию обеспечивает эффектная колонна на крыльце, переходящая на балкон. Она оформлена из крупного облицовочного камня, который идеально гармонирует с фундаментом.

Одна из стен здания оформлена в виде эркерного выступа (здесь располагается столовая на первом этаже и кабинет – на втором). Изобилие солнечного света, который свободно проникает сквозь огромные окна, гарантирует теплую и уютную обстановку в помещении.

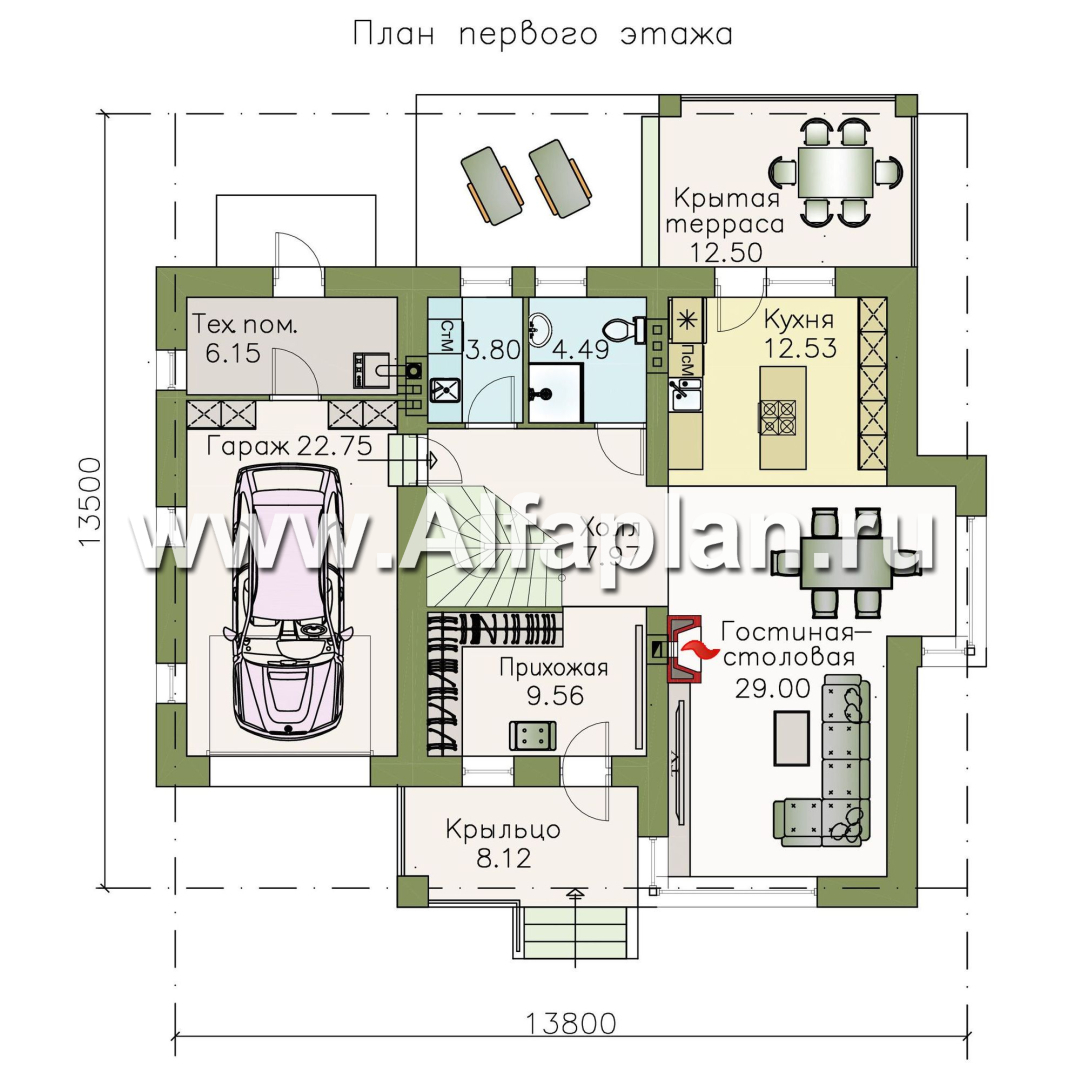

На первом этаже имеется прихожая-гардеробная, гостиная-столовая, холл, кухня, санузел с душевой кабиной, постирочная, техническое помещение. Слева к зданию примыкает гараж для одной машины. Сзади из кухни имеется выход на крытую террасу.

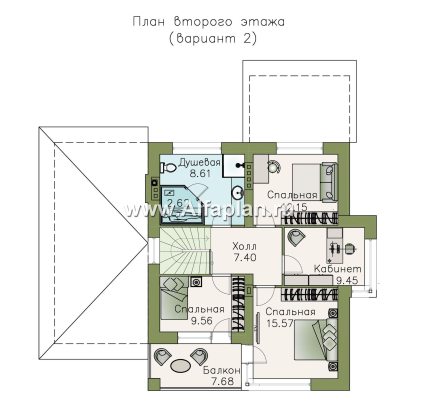

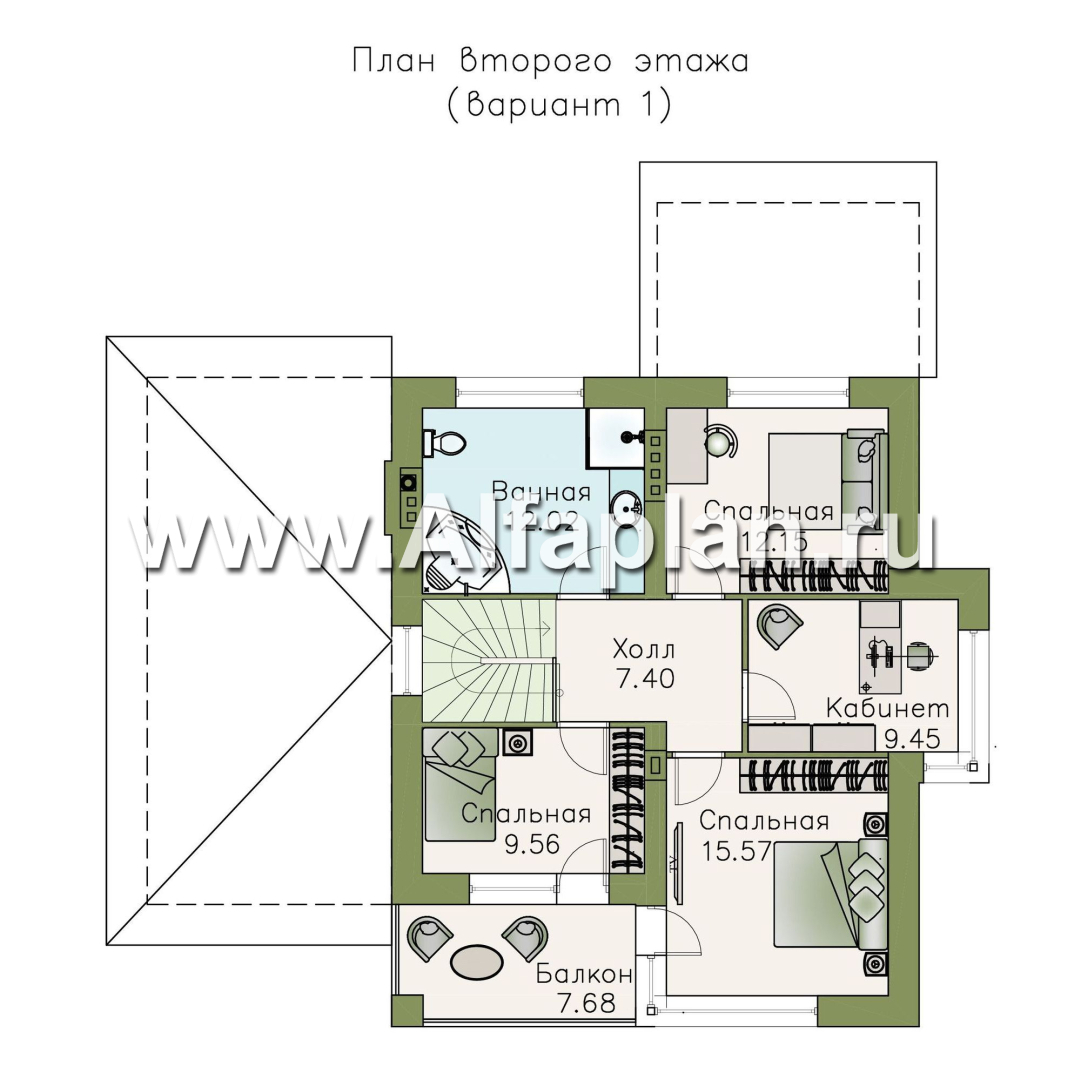

Второй этаж занимает несколько меньшую площадь. Здесь предусмотрено наличие кабинета, трех спален, просторной ванной комнаты (можно установить и душевую кабину, и ванну). Над центральным крыльцом расположен открытый балкон, попасть на который можно из двух спален. Вместо ванны может быть установлена парная.

Этот проект дома из газобетона может быть исполнен также из пенобетона или пустотного кирпича. Имеется возможность реализовать проект в прямом или зеркальном варианте.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Олег из города Москва написал(а) 18.04.2018:

Добрый день. Понравилась планировка. Возможно ли: 1. Заменить внутренние стены на газобетонные 2. Переделать конструкцию крыши и фасад аналогично проекту сектор счастья, что бы включить балкон в состав комнаты?

Добрый день, Олег.
Внутренние стены не случайно выполнены из кирпича, конструктором  не предложено альтернативного решения аналогично наружным стенам ( газобетон/кирпич). Такое решение  обеспечивает лучшую несущую способность стены на которую опирается с двух сторон перекрытие и ослабленную проемами, вытяжным каналом.В паспорте проекта мы можем изменить форму кровли и присоединить площадь балкона к теплому контуру дома или накрыть балкон кровлей. Рабочий проект в этом случае останется неизменным. Стропильную конструкцию строителям потребуется выполнять самостоятельно. За корректировку Рабочего проекта мы не возьмемся.
С готовностью ответим на Ваши вопросы.
Дмитрий из города Липецк написал(а) 17.06.2016:

Вопрос по проекту 557B. Добрый день! Можно ли этот проект заказать под ленточный фундамент и ж/б плитами перекрытия между первым и вторым этажом? Ожидаются ли в ближайшее время скидки? Заранее спасибо!

Добрый день, Дмитрий,

да, мы можем разработать ленточный фундамент (монолитный или сборный) индивидуально для Вас (с привязкой к грунтовым условиям Вашего участка). По Вашему заказу нами могут быть также разработаны конструкции перекрытий из сборных ж/б плит (см. подробную информацию с ценовыми условиями и сроками в рубрике Сервис для заказчиков на сайте).
