131A 3D

"Линия судьбы" - одноэтажный дом с бильядной в мансарде

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
261.60225.4181.52
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)43000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - ленточный из сборных Ж/Б блоков глубиной заложения 1,6м5000
Вариант фундамента - ленточный монолитный глубиной заложения 1,8м5000
Вариант перекрытий - из сборных Ж/б плит над 1-ым этажом5000

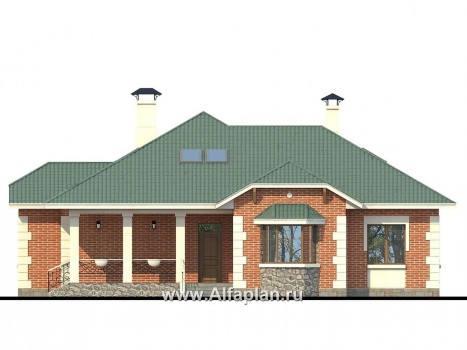

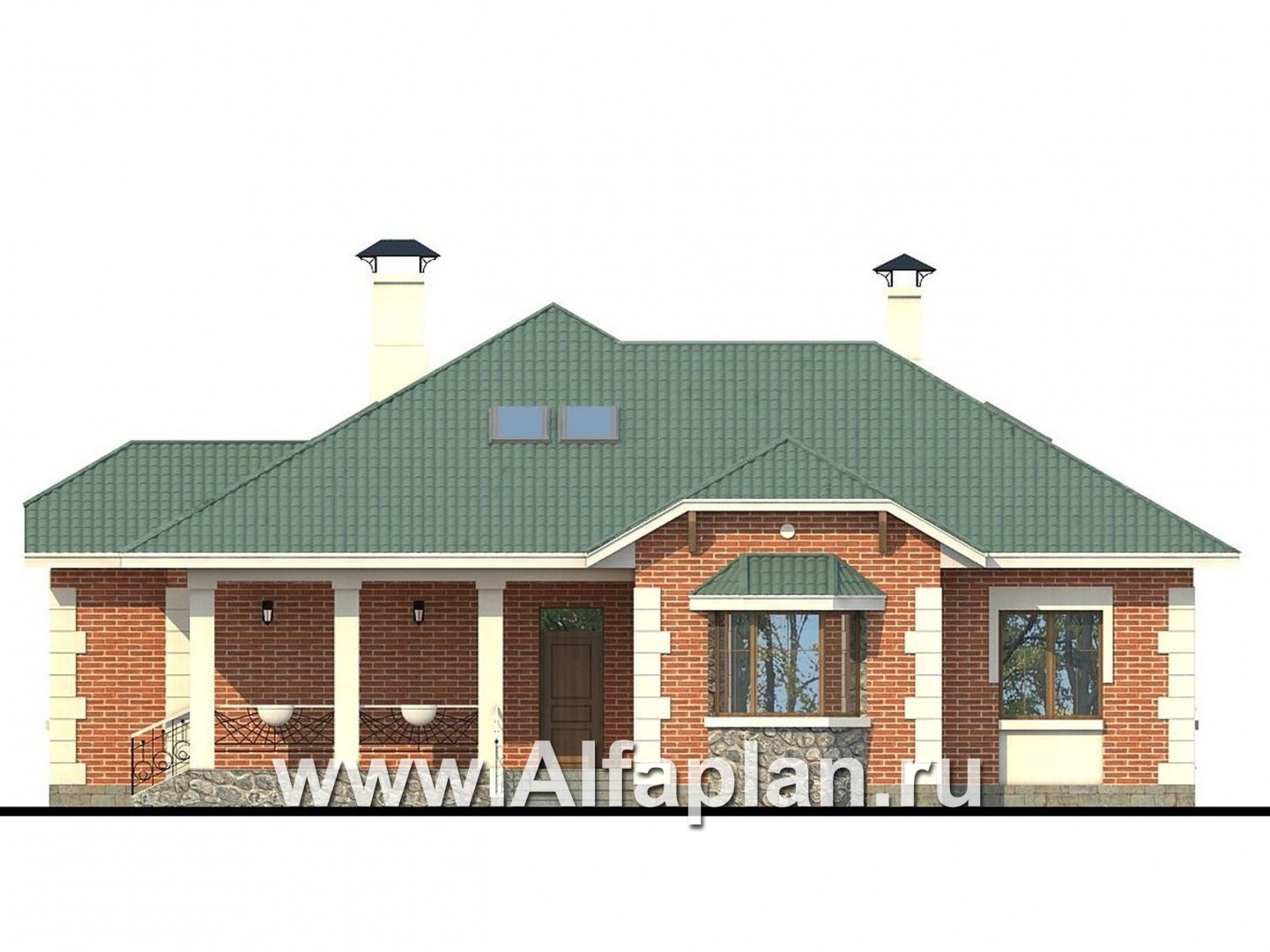

Вид спереди
Вид спереди

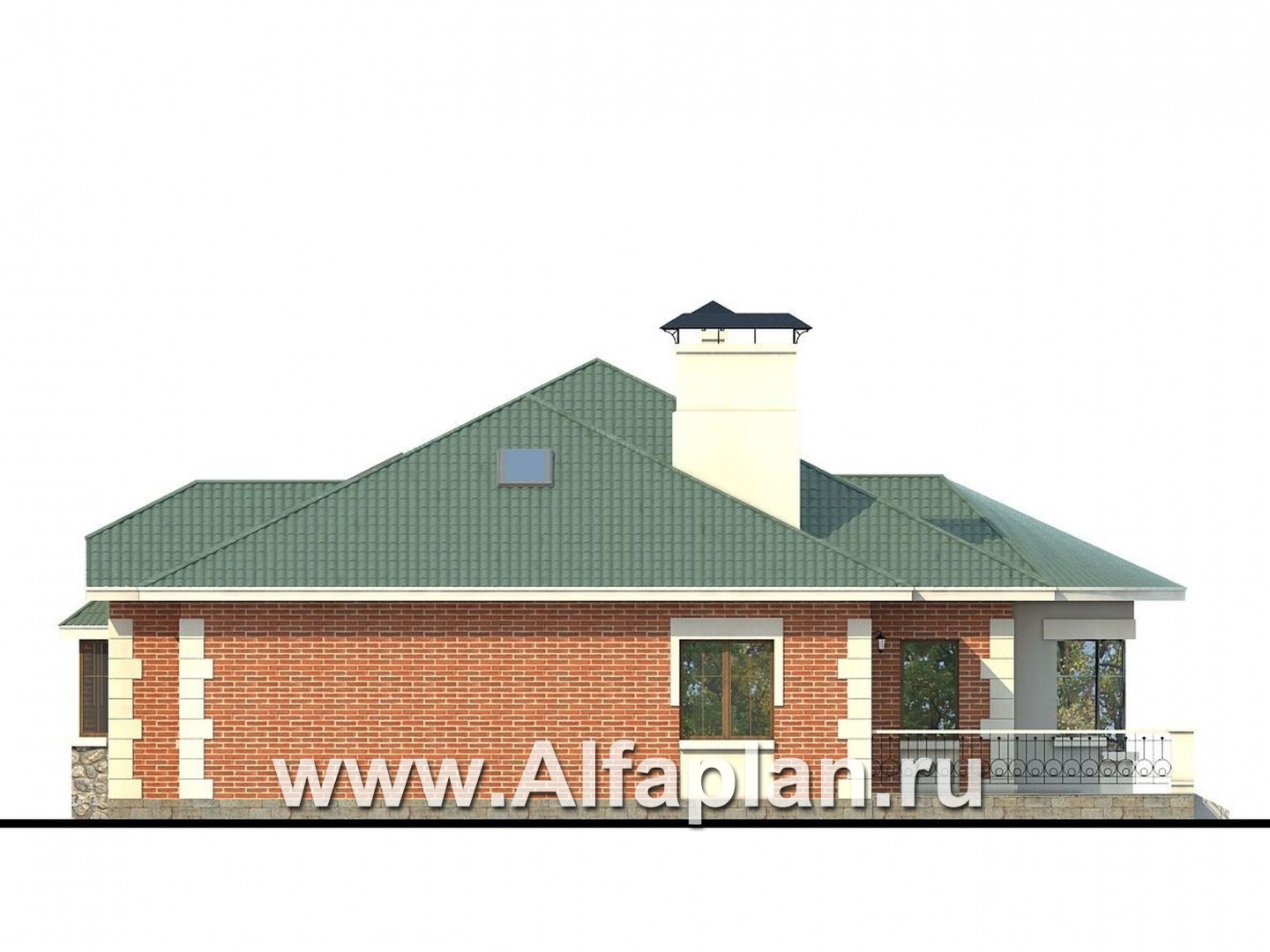

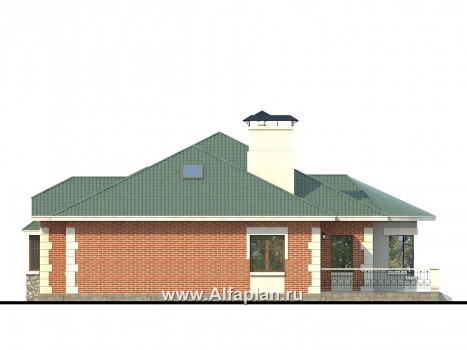

Вид справа
Вид справа

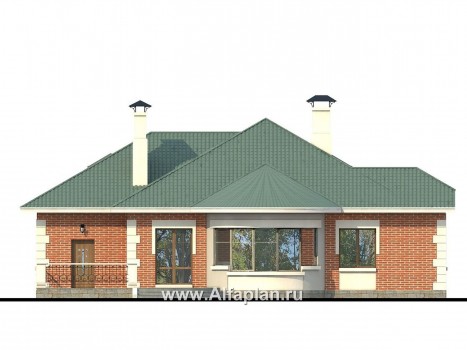

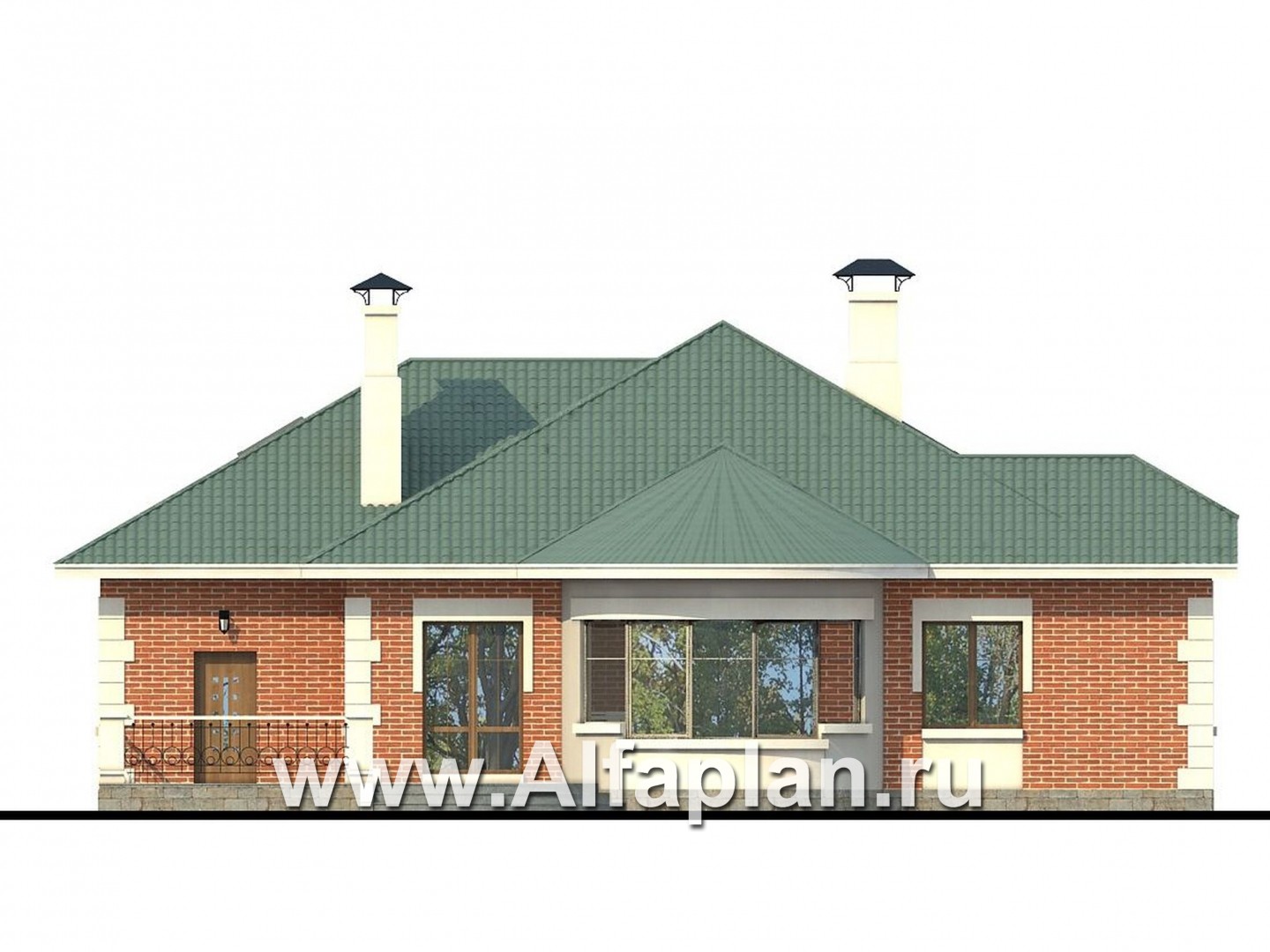

Вид сзади
Вид сзади

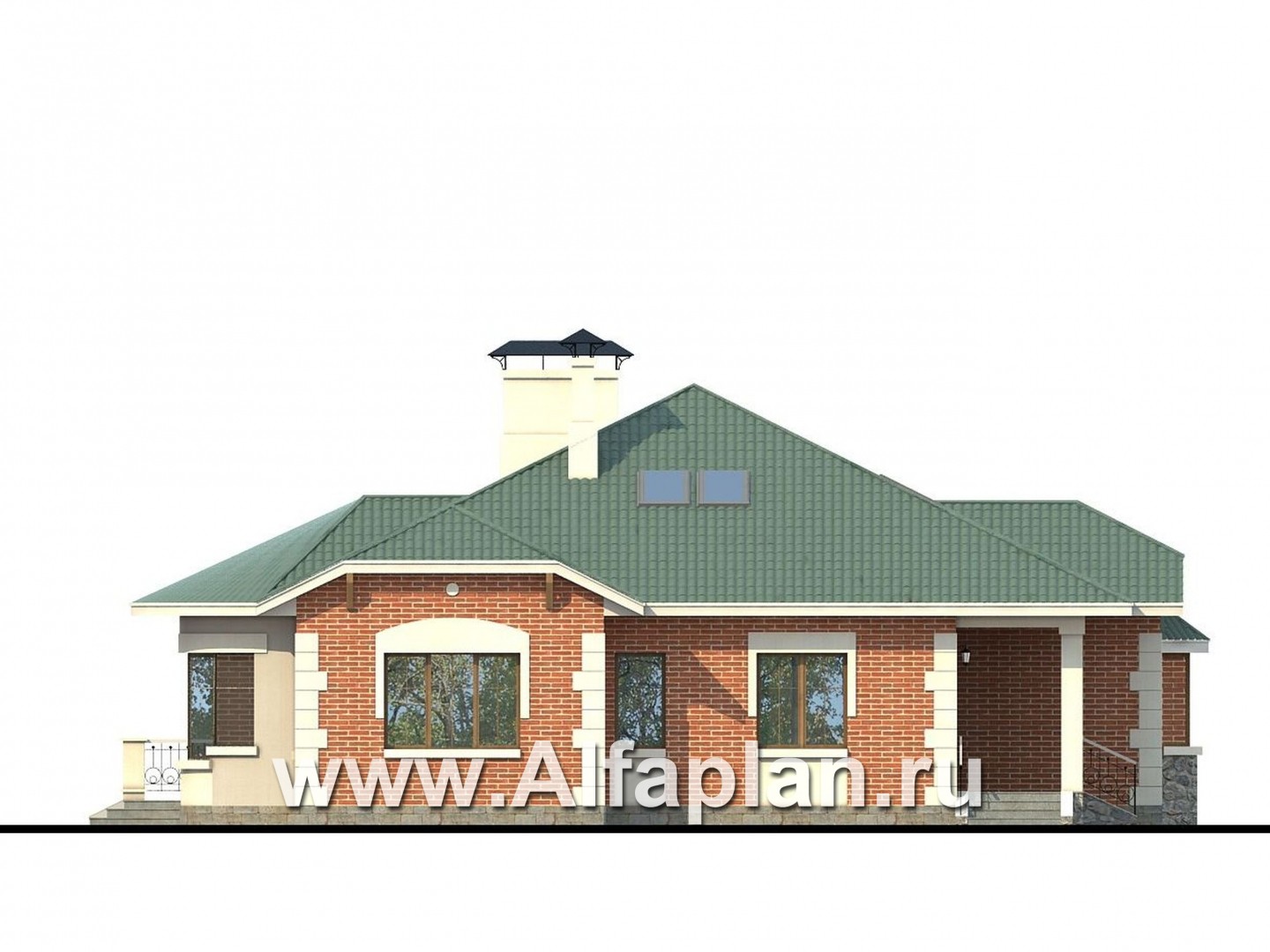

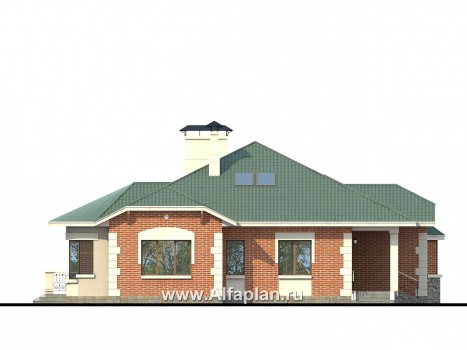

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

56.9 ( толщина 200 мм)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

81.3/80.3  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

29.8/29.4  м3
Тип перекрытиймонолитные ж/б над 1-ым эт., по деревянным балкам над 2-ым.

25.3  м3
Крышастропильная конструкция

Тип кровлинатуральная чепепица

343.2  м2
Наружная отделкалицевой кирпич, штукатурка

174.1/17.1  м2
Наружная отделка цоколяИскусственный камень - 15.0 м2

Высота домаот пола 1-го этажа

7.190  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.9  м
Мощность котлаквт

50
Расчетная электр. нагрузкакВА

20.7 ( с учетом эл. плиты 8.5 )
Утеплительминеральная вата


Данный проект представляет одноэтажный дом для жизни за городом. Дом  имеет удобную планировку, позволяющую здесь с комфортом жить и отдыхать. В проекте предусмотрена редкая возможность иметь бильярдную. Она расположена в мансардном этаже, имеет окна верхнего света и балкон с видом на гостиную. Внешний облик дома достаточно выразителен и точен. Все элементы  наружной архитектуры просты и надежны. Главный фасад дома украшают колонны  входа, небольшой эркер, приходящийся  на спальню.  Второй полукруглый эркер находится на заднем фасаде. Его окнами прекрасно освещена столовая с кухней. Обеденный стол  удобно разместился в пространстве эркера, а из окон открывается вид в сад. В отношении типов материалов, предусмотренных по проектировке на этап возведения наружных стен можно сказать одно – это вполне стандартная, хорошая альтернатива – можно использовать как газобетонные блоки, так и кирпич. Так что в этом отношении коттедж 131А легко отнести к категории «проекты кирпичных и газобетонных домов».

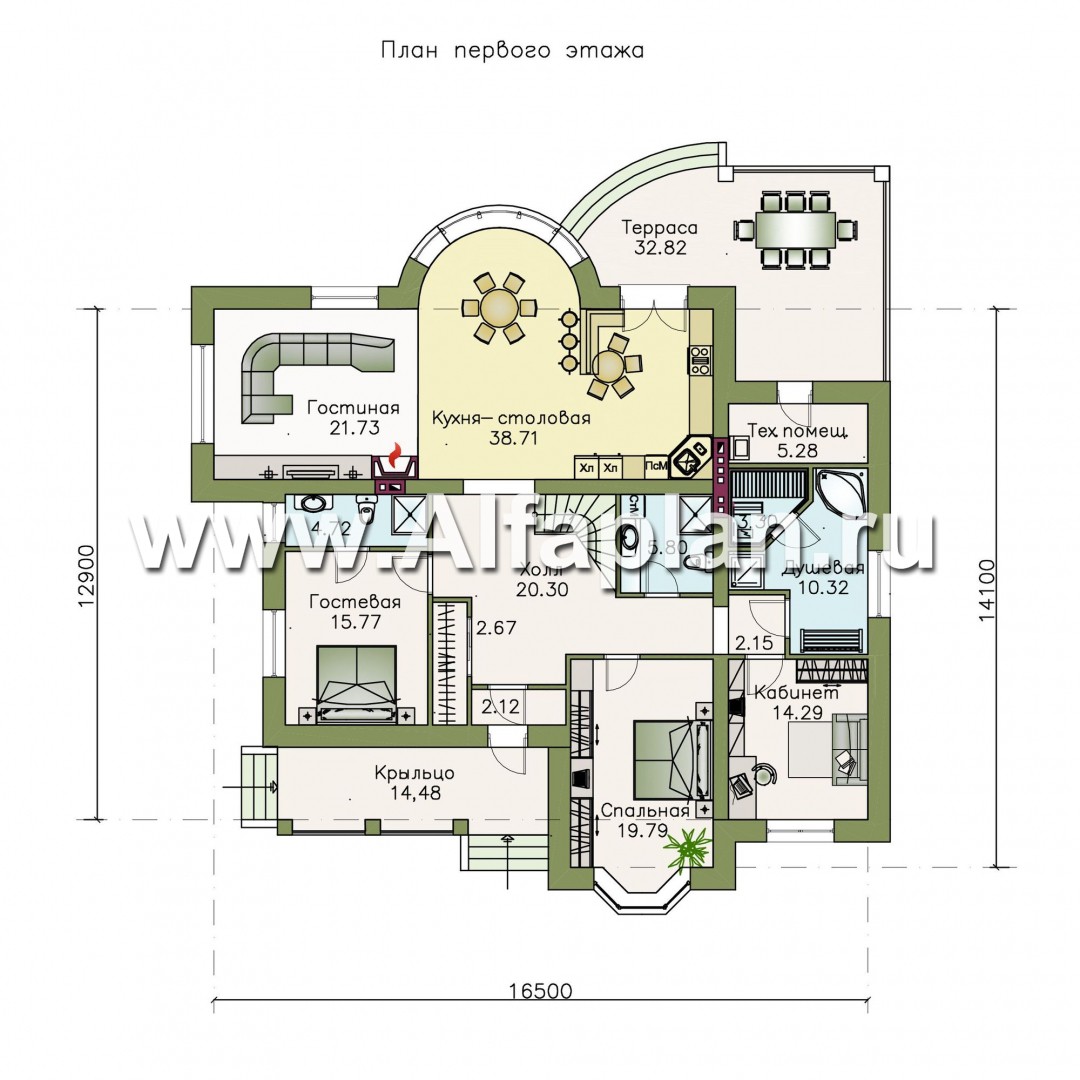

На первом этаже расположены все жилые помещения дома: гостиная, кухня-столовая, три жилые комнаты и сауна с душевой. Их объединяет холл в центре плана. К основному входу в дом ведет широкое крыльцо, с подходящими с двух сторон ступеньками с перильными ограждениями. Цоколь дома, ступеньки крыльца, нижняя часть эркера облицованы натуральным камнем. Хорошо сочетается красный цвет  наружных стен  с белым цветом отделки углов фасада, колон и окон.  Крыша дома покрыта битумной черепицей приглушенного зеленого оттенка. Стоит отметить, что для гостевой комнаты есть отдельная душевая и санузел. Вторая душевая располагается в холле рядом с лестницей на мансардный этаж, а третья душевая с сауной находится возле кабинета. Техническое помещение, в котором устроен отопительный котел дома, имеет отдельный вход через террасу. На просторную террасу можно пройти из столовой.  На мансарде помимо уже упомянутой бильярдной расположена еще одна спальня. Это полностью мансардное помещение освещается через окно верхнего света. Душевая и гардеробная делают его  вполне комфортным.

Если коттедж под названием «Светлая жизнь» все же не устроил вас, не теряя времени заходите в наш каталог, в котором можно найти как проекты коттеджей-вариаций, так и дома, абсолютно уникальные по дизайну и планировке.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

юрий из города Барнаул написал(а) 13.11.2013:

возможно ли,монолитное перекрытие-заменить на плиты.заложена ли , в проекте вентиляция для всего дома.

Юрий, здравствуйте.
Монолитное перекрытие, разработанное в проекте, можно заменить на сборные плиты, но, монолитные участки неизбежно останутся. Мы такую конструкцию сможем разработать для Вас , стоимость 12000 рубл.
В проекте предусмотрена естественная вентиляция через дымовентиляционные каналы. На планах сайта они показаны фиолетовыми вставками. Из всех, помещений, из которых по нормам требуется вытяжка ( котельная, кухня, ванная, санузел, т.д.) она предусмотрена.
Принудительной вентиляции в доме нет и она не требуется по нормам.

юрий из города Барнаул написал(а) 09.11.2013:

скажите размеры кабинета-14.29,и ширину эркера-кухни-столовой.спасибо.

Юрий, здравствуйте.
Ширина кабинета -3.5 м от стены до стены. Радиус полукруглого эркера кухни-столовой -2.05м
Ширина этого помещения - 4.13 м.

Дмитрий из города Улан-Удэ написал(а) 01.02.2013:

Проект нравится, только возможно ли строить по нему в Сибири? И возможно ли изменить проект: исключить душевую, кабинет и тех.помещение, т.е. уменьшить площадь дома.

Дмитрий, здравствуйте.
Строительство в Сибири возможно. Конструктивное решение дома позволяет дополнительно утеплять стены, фундамент, кровлю. Возможна и внутренняя перепланировка строителями в процессе возведения дома.
Уменьшить площадь дома, значит изменить его габаритные размеры. Такое изменение дома на 1.0-1.5 м на практике приводит к практически полной переработке проекта. Корректировке в этом случае подлежат все разделы проекта, архитектурно-конструктивное решение дома, начиная с фундамента и заканчивая стропильной конструкцией. Эта работа дорогостоящая ( стоимость аналогична индивидуальному проектированию), трудоемкая и далеко не всегда оправданная. И за такую корректировку мы не беремся.
