90A 3D

"Поместье" - одноэтажный дом с удобной планировкой

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
176.20163.6783.21
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)32000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Ленточный фундамент из СБОРНЫХ БЛОКОВ глубиной заложения 1м55см5000

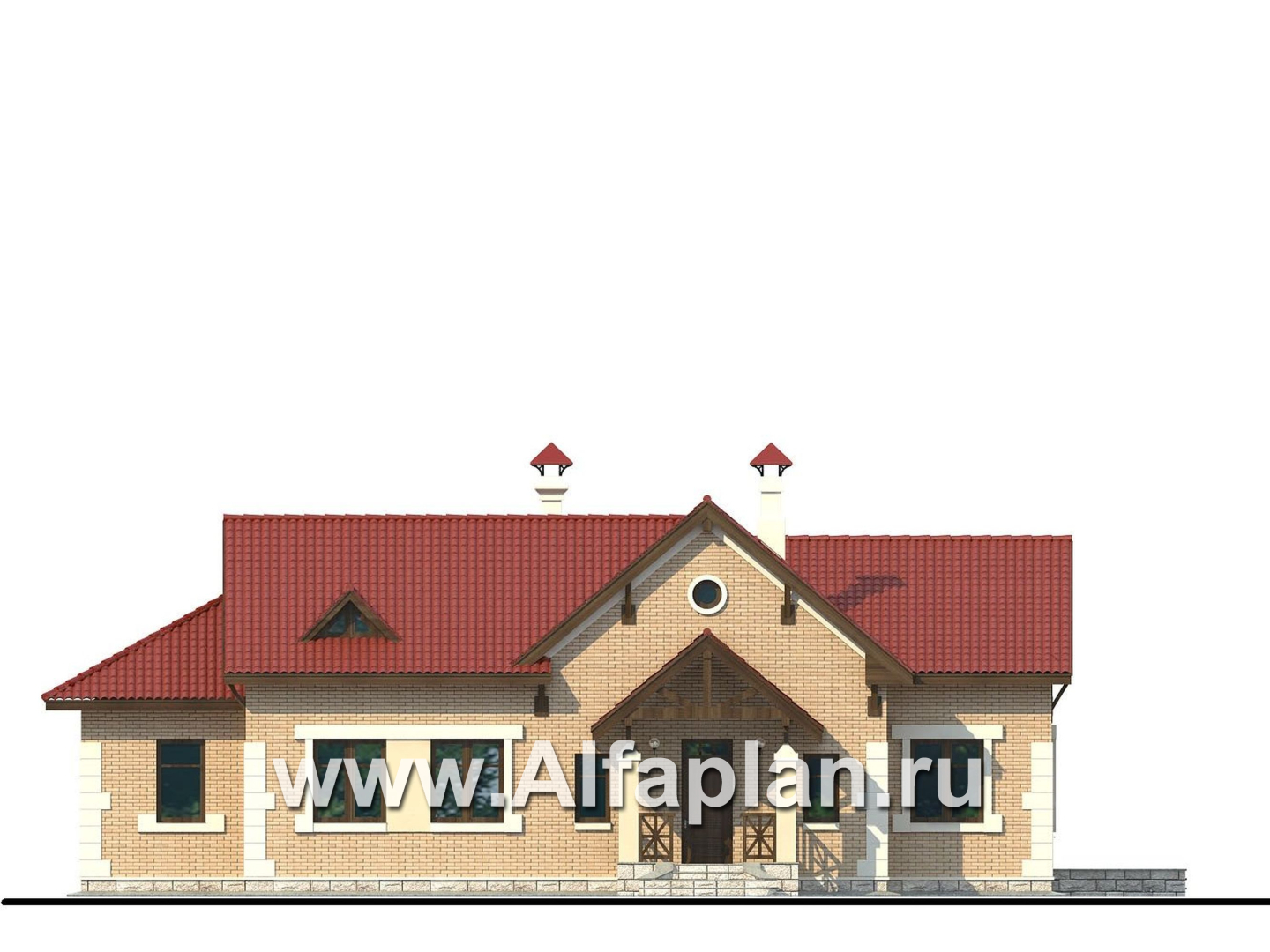

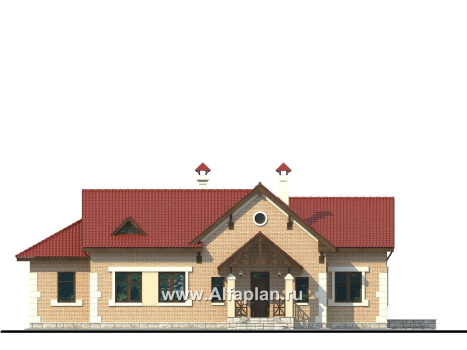

Вид спереди
Вид спереди

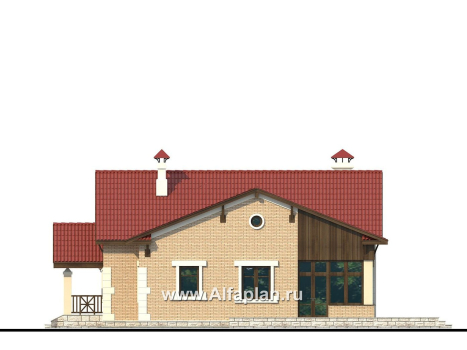

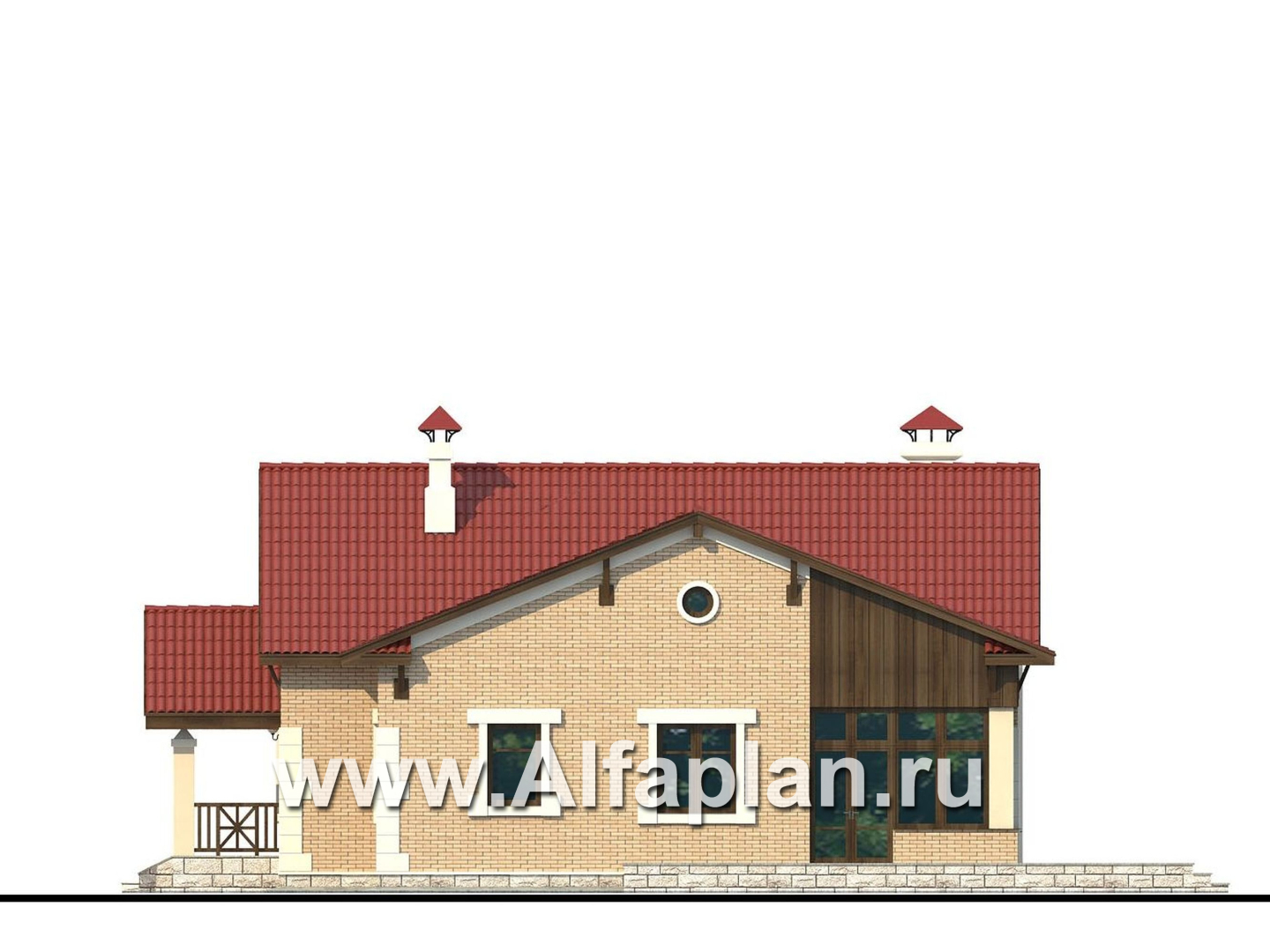

Вид справа
Вид справа

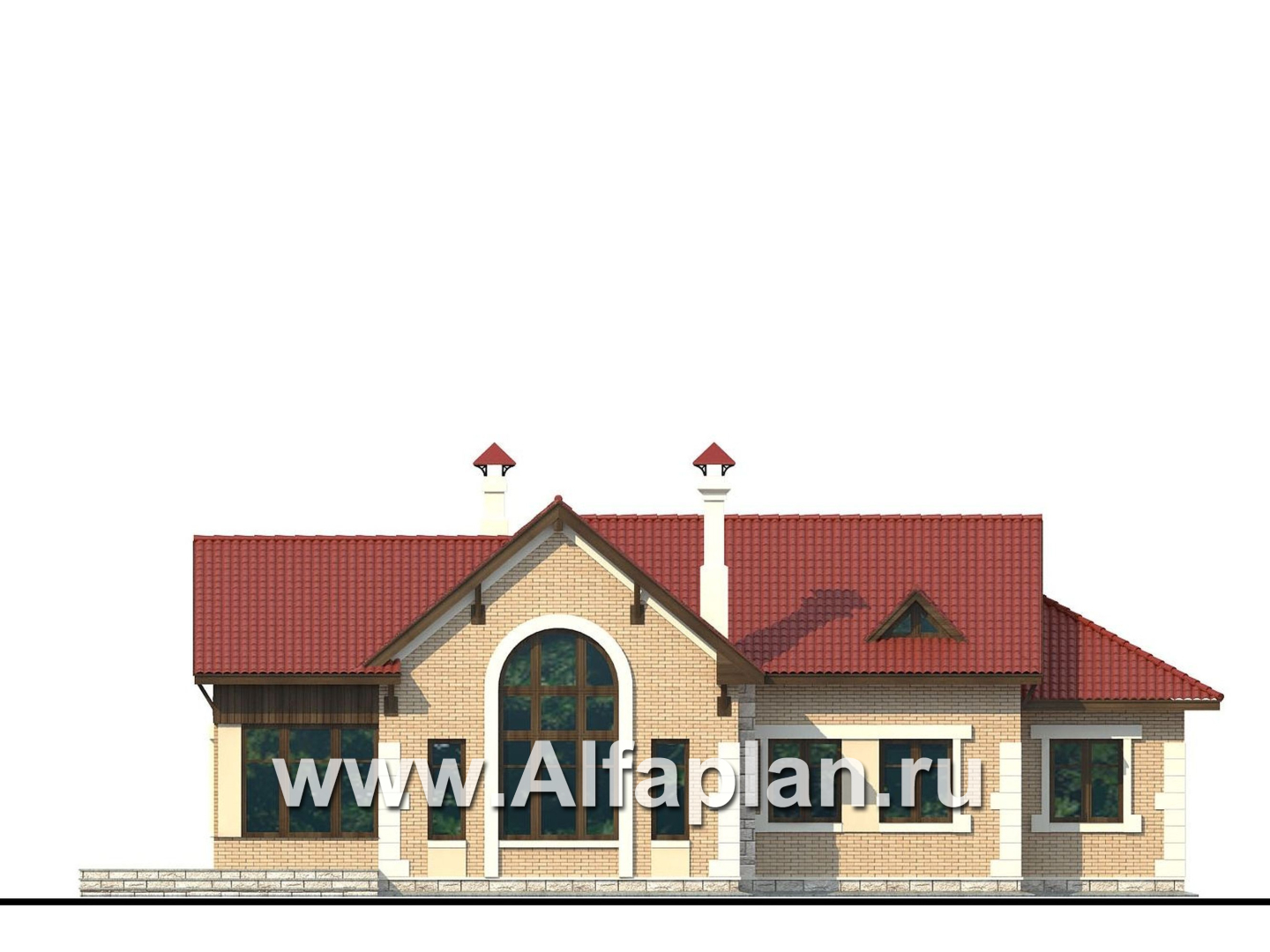

Вид сзади
Вид сзади

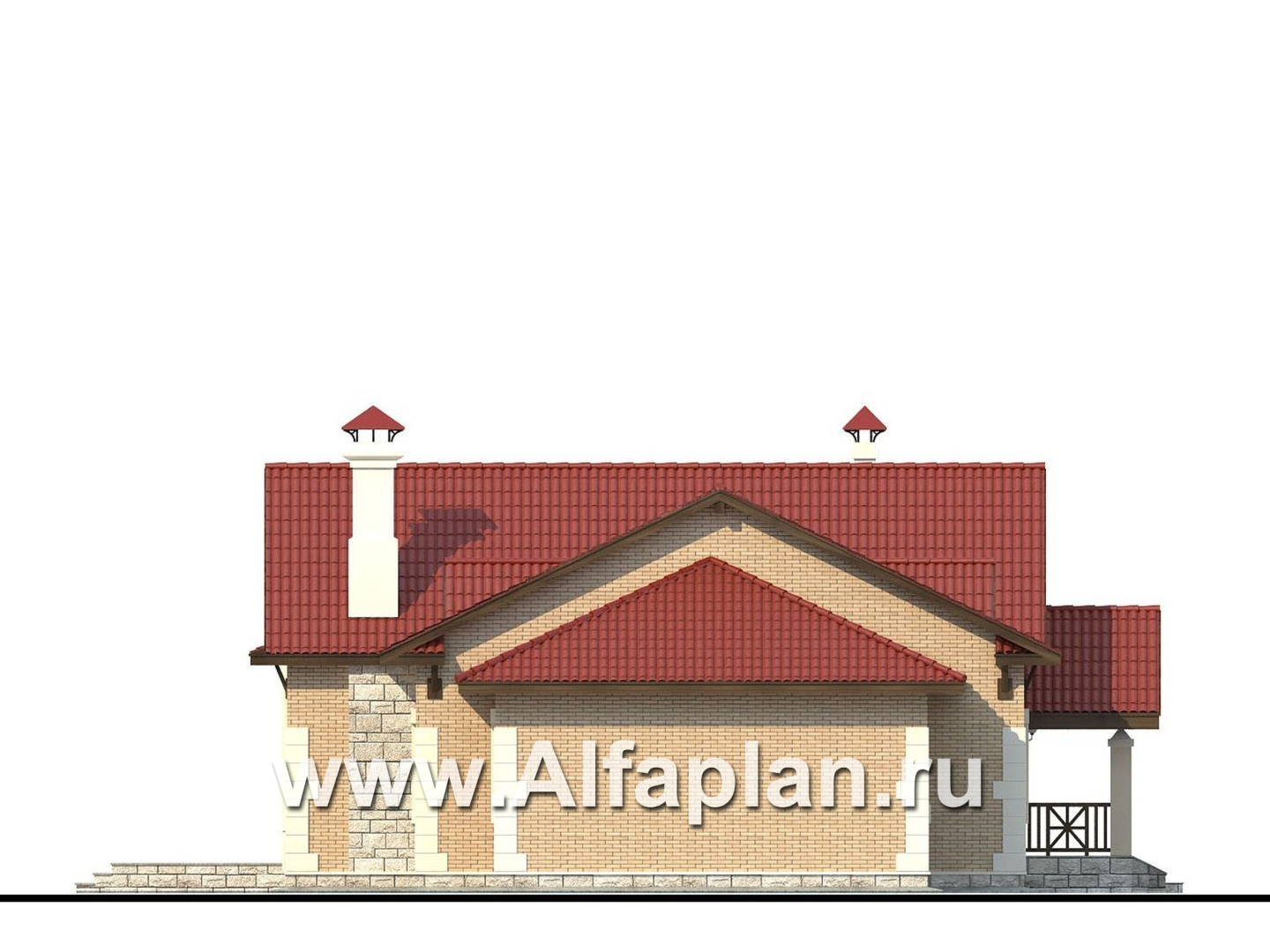

Вид слева
Вид слева

Дополнительные изображения к проекту:

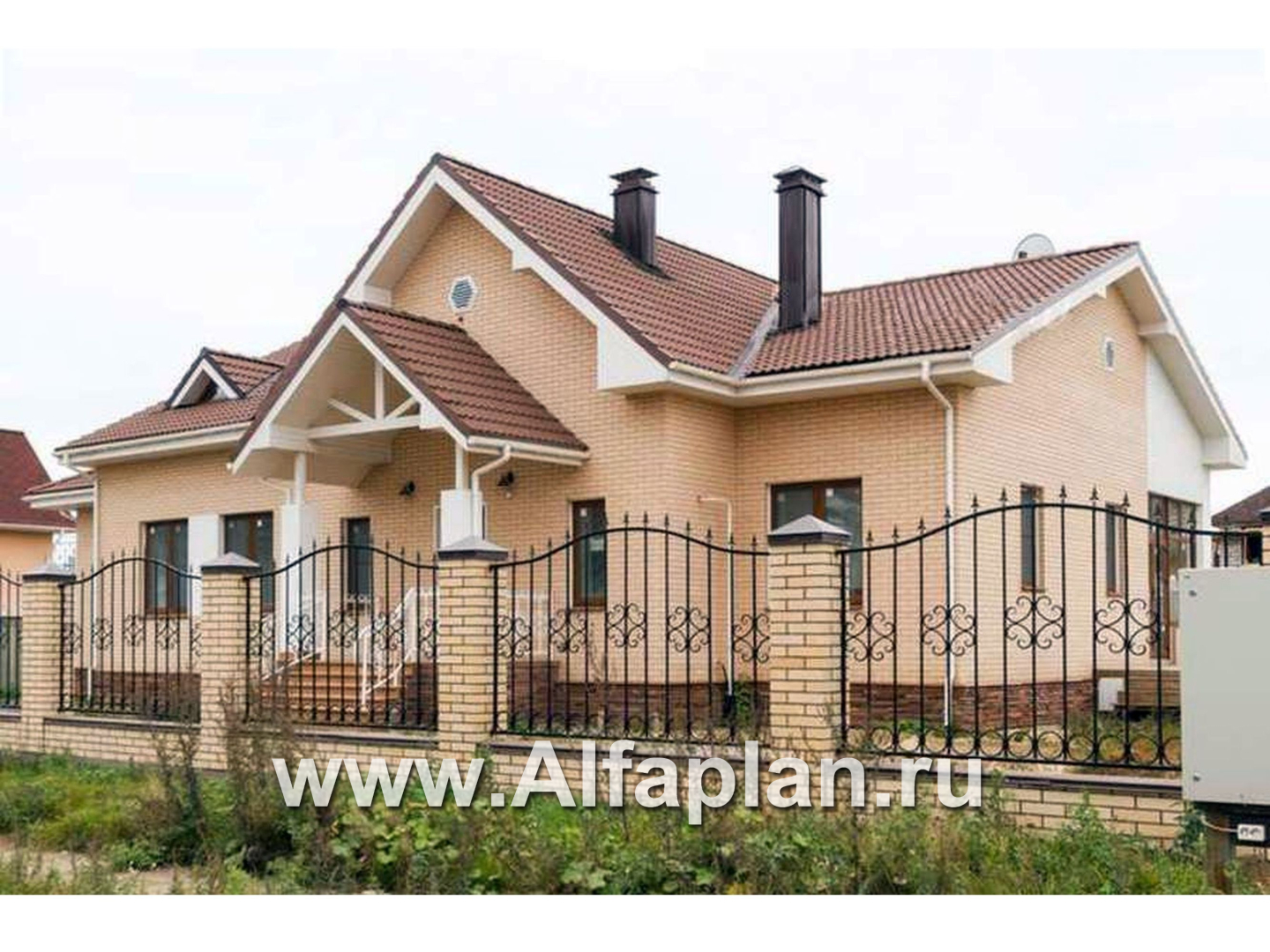

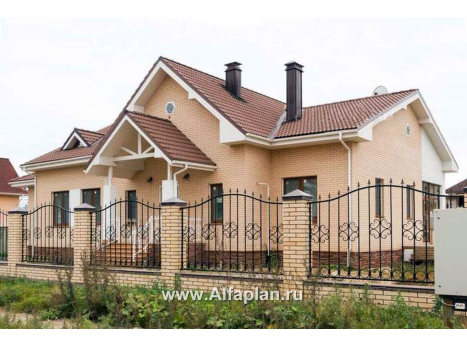

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

108.1  м3
Тип наружных стенпоризованный кирпич

147.5  м3
Тип внутренних стенкирпич

24.6  м3
Тип перекрытиймонолитные ж/б

4.8  м3
Крышапо деревянным стропилам

Тип кровлицементно-песчаная черепица

330  м2
Наружная отделкаоблицовочный кирпич, штукатурка

199.2 л.к/6.5  м2
Наружная отделка цоколяискусственный камень 20.5 м2

Габаритные размеры домабез крылец

19.5х13.8  м
Высота домаот уровня пола первого этажа

6.9  м
Высота 1-го этажаот пола до потолка

3.53  м
Мощность котлас бойлером горячей воды

40 кВт
Расчетная электр. нагрузкас учетом электроплиты

16.5 кВт
Утеплительминеральная вата


Вы  не любите, чтобы  в вашем  доме было много лестниц?  Тогда вам стоит присмотреться  к проекту  этого  одноэтажного  строения. Архитектура этого загородного дома напоминает небольшое поместье. Сам по себе экстерьер предельно прост и притягателен, и, что еще очень важно – открыт, в нем нет никаких лишних элементов. Одноэтажность здания придает дому максимальную внешнюю компактность и уют. В основании коттеджа заложена монолитная ж/б плита. Наружные стены по проекту должны быть выполнены из поризованного кирпича, так что коттедж можно условно отнести только к одной категории – «дома из кирпича». В доме один этаж, при этом планировка решена с четким функциональным зонированием и разделением на спальную и гостевую зоны.

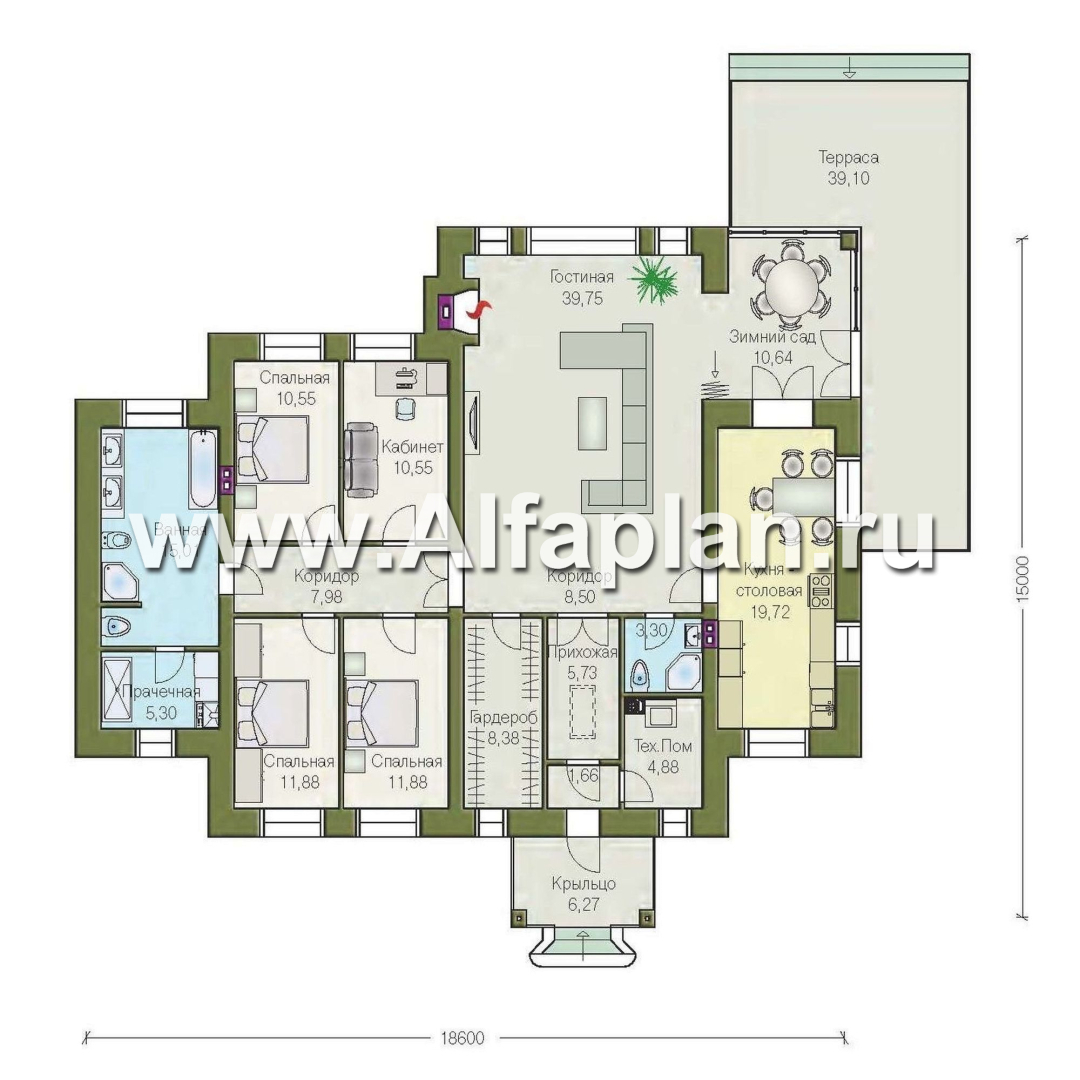

Центральное место занимает большая светлая гостиная. Через открытый арочный  проем  она соединяется с зимним садом и кухней. Из зимнего сада есть выход на открытую террасу - отличное место для барбекю.  Высота  гостиной составляет 5.25 м. Это практически двусветное помещение с красивым оконным витражом на всю высоту, обращенным в сад. Для придания уюта в гостиной  установлен камин. В проекте гостиная объединена с коридором в одно помещение, если появится желание - их можно отделить  интересной  перегородкой  из вьющихся  растений, либо выбрать для этого другое  дизайнерское  решение.  Кухня со столовой  также объединены  в одно пространство. Перегородка  между ними отсутствует. Такой прием помогает сохранить полезную площадь и одновременно зрительно ее увеличить. В кухню-столовую можно войти как из прихожей, так и из гостиной. В самостоятельный блок выделена спальная зона. Она включает в себя четыре спальни, большую ванную комнату и прачечную. Смежные спальни разделены перегородками, от которых при необходимости можно отказаться. Высота этих помещений - 3.53 м. Удобно решена входная зона дома. Здесь расположена прихожая, котельная, санузел и просторная, светлая гардеробная. В прихожей предусмотрен  лаз на чердак. Со стороны зимнего сада к дому примыкает большая открытая терраса, которая связывает внутреннее  пространство дома и природное  окружение. В данном проекте существует зеркальное изображение строения. Это поможет вам правильно подобрать местоположение вашему коттеджу на участке.

Для тех, кто все же, ищет что-то иное, скажем, что в нашем каталоге имеются как проекты коттеджей-вариации на другие дома, так и проекты, совершенно не похожие на все предыдущие и последующие образцы.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Вера из города Старый Оскол написал(а) 11.05.2014:

Добрый день! Проект очень понравился. Нельзя ли заменить ж/б плиту перекрытия на деревянное?

Здравствуйте, Вера!

Монолитное можно заменить на перекрытие по деревянным балкам. С такой задачей легко справятся Ваши строители самостоятельно. Корректировка проекта для этого не потребуется.

Анастасия из города Москва написал(а) 14.11.2013:

Здравствуйте, скажите пожалуйста, какова высота потолка в гостинной ? Спасибо.

Анастасия, здравствуйте.
Благодарим за внимание к нашим проектам и обращение в нашу студию.
В этом доме гостиная имеет достаточно большую высоту. Потолочная подшивка выполнена на высоте 5.2 м от пола.

Андрей из города Калининград написал(а) 05.04.2013:

Здравствуйте....очень незаслуженно мало в интернете одноэтажных проектов....немодно, наверное.. :-((....этот понравился, два вопроса тем не менее: 1. нельзя ли удлинить зону спален за счет увеличения расстояния между окнами на 1м, так как спальни по 11,88 и так то очень невелеки а с потолками 3,5 м. будут смотреться имхо как казематы петропавловки, уж извините....в принципе там все линейно, не думаю что это очень сложно....2. в характеристиках написано что плит 108 м3 это действительно так? нет ошибки? цифра просто смущает несколько....спасибо

Андрей, здравствуйте.
Приносим извинения за задержку с ответом.
Большой расход бетона на плиту обусловлен тем, что в данном случае плита разработаны с монолитными ростверками под несущие стены. 108.1 м3 - это расход бетона на саму плиту и монолитную ленту-ростверк поднесущие стены. На проектном уровне изменить габаритные размеры дома ( увеличить длину) очень сложно. Нужно перерабатывать весь проект, но это не исключает возможности таких изменений силами строителей.
