157A

"Знаменка" - удобный и компактный коттедж

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
143.40122.0774,35
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)33900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - ленточный монолитный с глубиной заложения 1м60см5000

4.46786

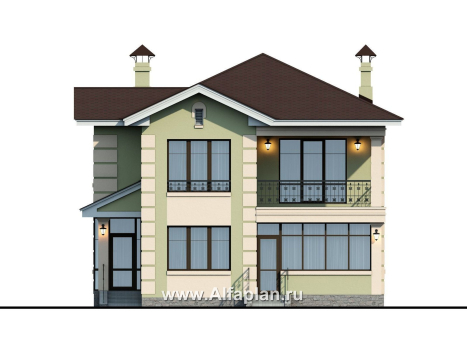

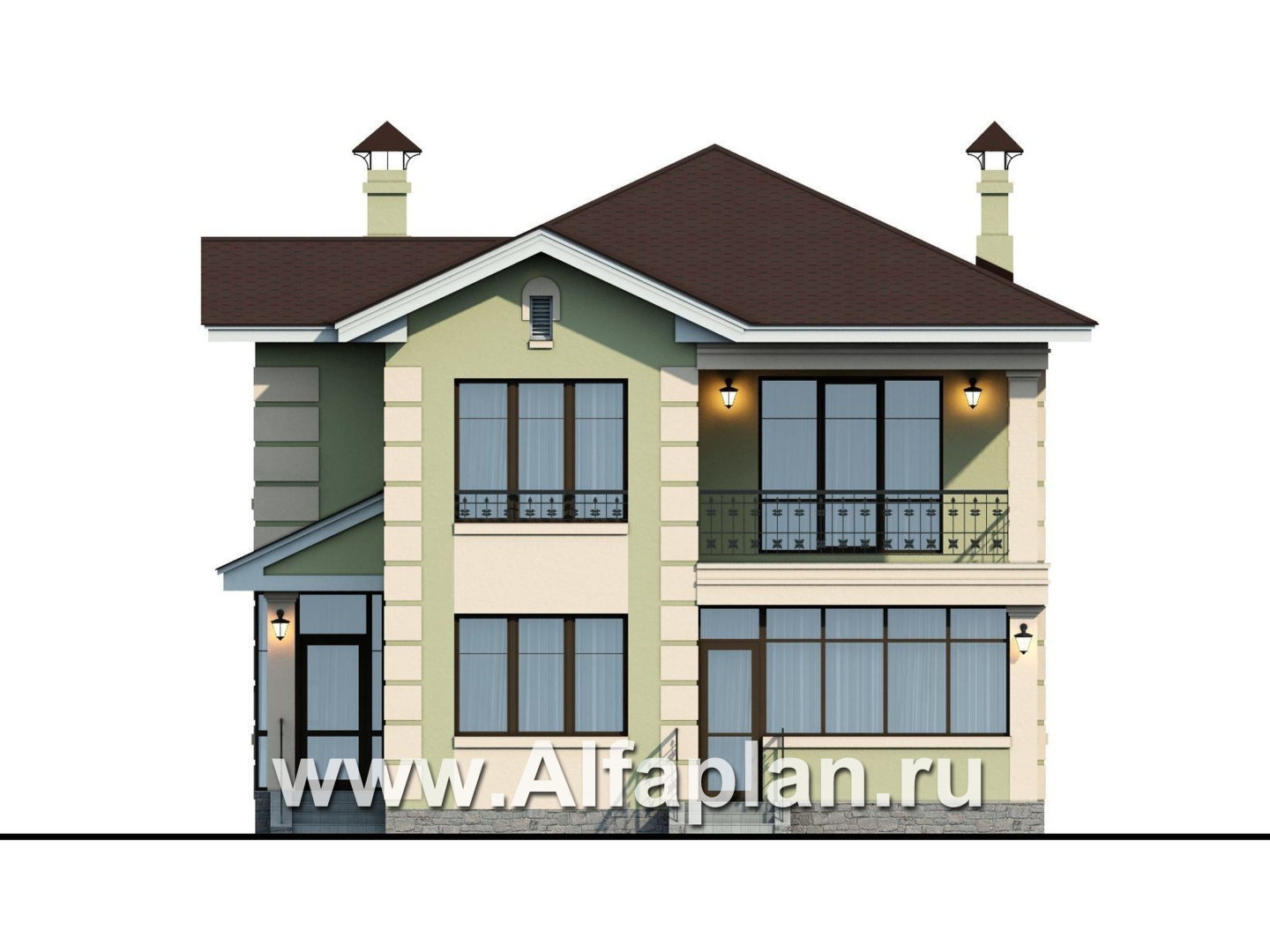

Вид спереди
Вид спереди

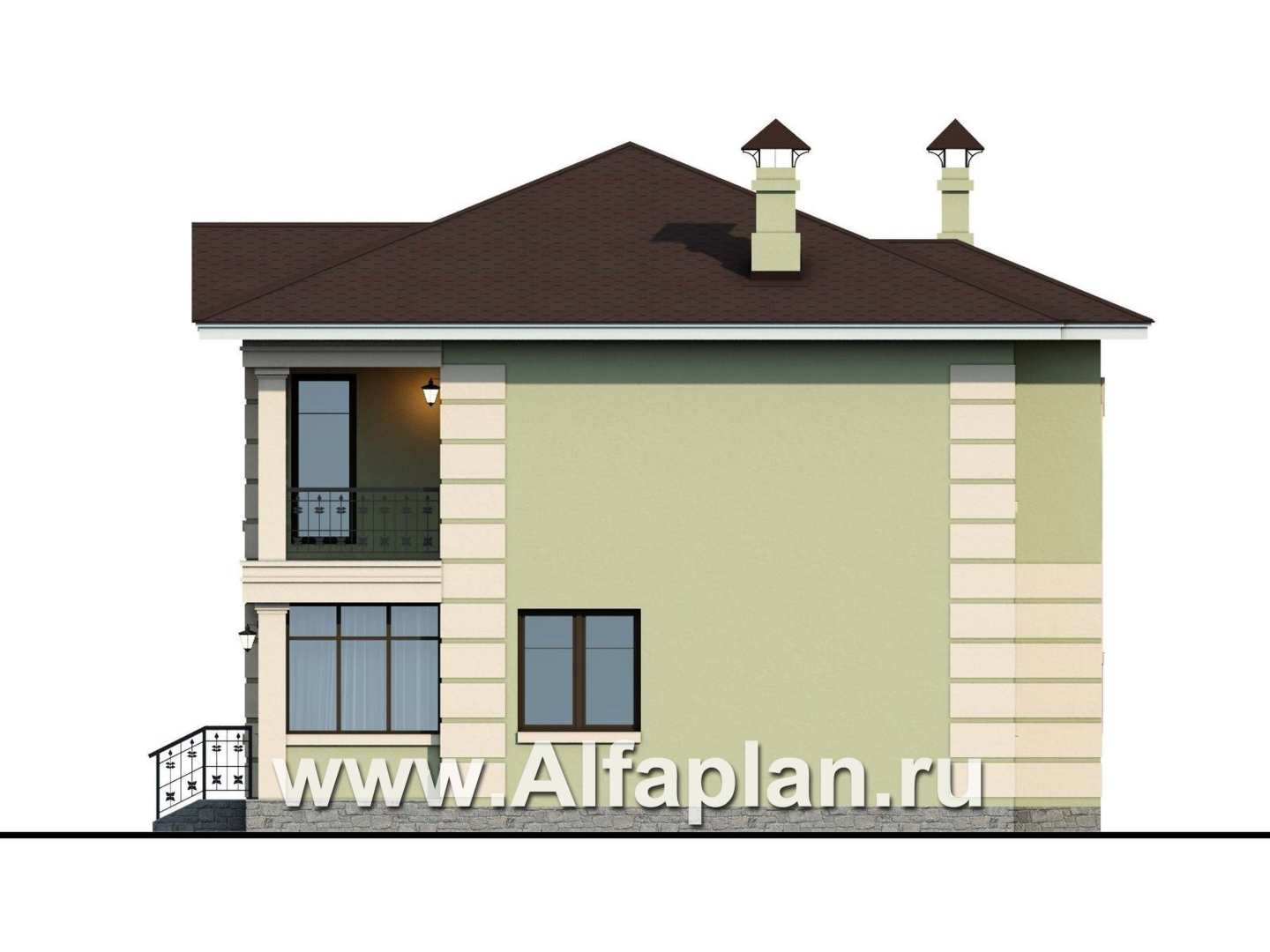

Вид справа
Вид справа
Вид сзади
Вид сзади

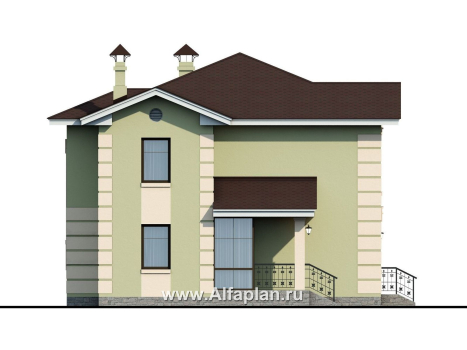

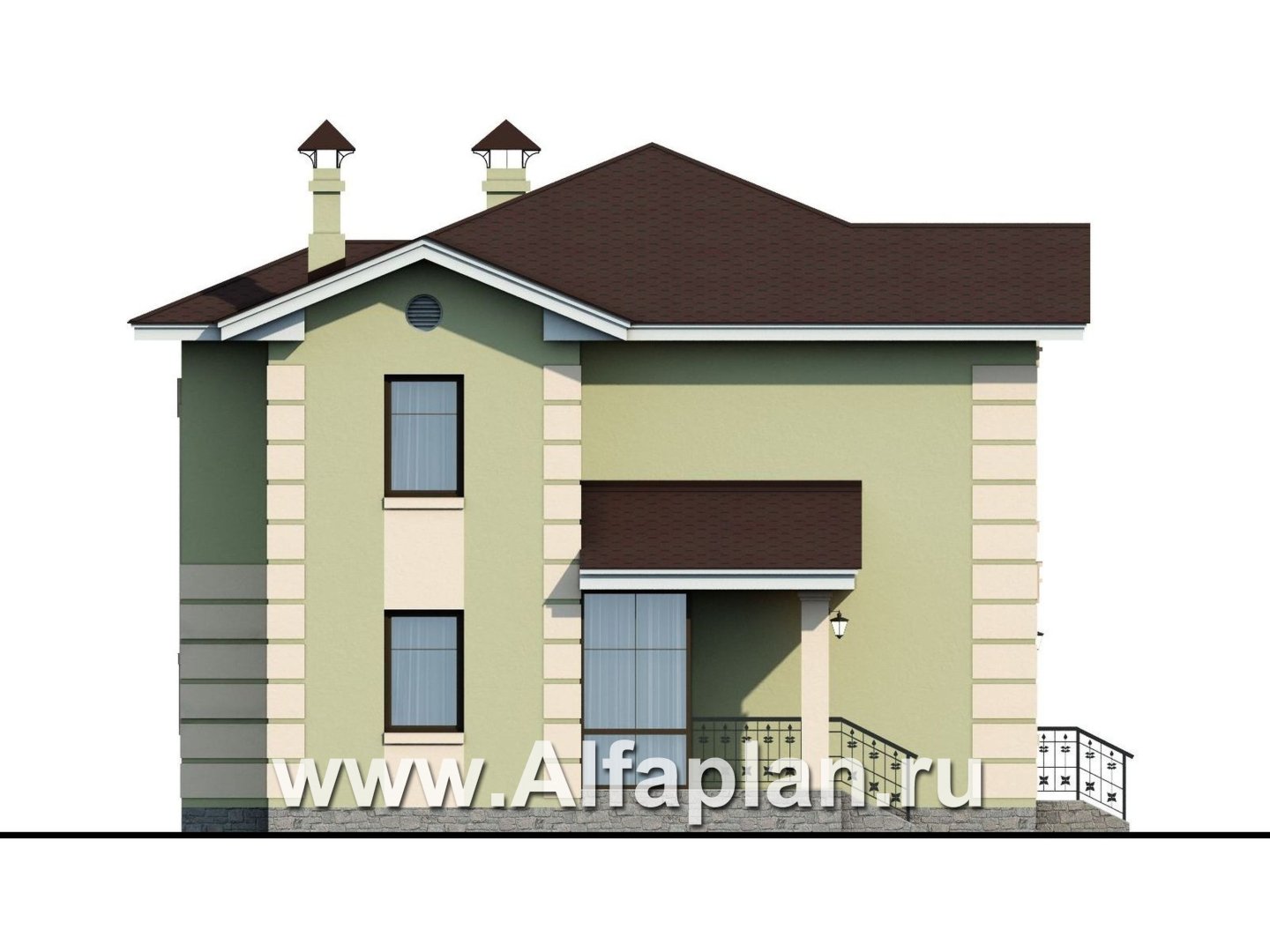

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

23.7 (толщина 200 мм)  м3
Тип наружных стенгазобетонные блоки, кирпич (альтернативно)

99.2/100.5  м3
Тип внутренних стенгазобетонные блоки, кирпич (альтернативно)

11.0/11.2  м3
Тип перекрытиймонолитные ж/б над 1 эт. по деревянным балкам - над 2 эт.

17.1  м3
Тип кровлинатуральная черепица

163.7  м2
Наружная отделкадекоративная штукатурка

269.8  м2
Наружная отделка цоколяискусственный камень 17.5 м2

Высота домаот пола 1-го этажа

8.9  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скосанет

Утеплительминеральная вата


Проект коттеджа «Знаменка», который может быть выполнен как из кирпича, так и из газобетона, без сомнения, будет интересен всем, кого привлекает строгий,  лаконичный, сдержанный  дизайн. Здесь нет лишних деталей, зато есть ощущение серьезности, надежности и статусности. В том числе – благодаря цветовой гамме и сочетанию фактур: светлые оттенки и безупречные линии оштукатуренных стен выгодно оттеняются темными оконными рамами и рельефным отделочным кирпичом насыщенных тонов. Еще одна интересная деталь – скатная кровля сложной формы.  Проект предусматривает для нее такие материалы, как черепица (натуральня или битумная), а также металлочерепица.

Наиболее значимая деталь главного фасада – панорамные окна. Благодаря своим внушительным размерам, они пропускают внутрь помещения много солнечного света, а еще придают очертаниям дома легкость, воздушность. Впечатление усиливают рифмующиеся колонны квадратного сечения, оформляющие главный вход и глубокую лоджию, расположенную на втором этаже дома.

Из прочих особенностей архитектуры следует отметить крытую веранду, два высоких остекленных эркера и два входа, видимых от главного фасада.

Основным украшением фасада безусловно является ажурная ковка. По этой технологии выполнены решетка лоджии и лестничные перила, а также цветочница на втором этаже. Последняя вполне может выступать и в роли невысокого, изящного оконного ограждения: вполне разумная предосторожность при значительных размерах окна.

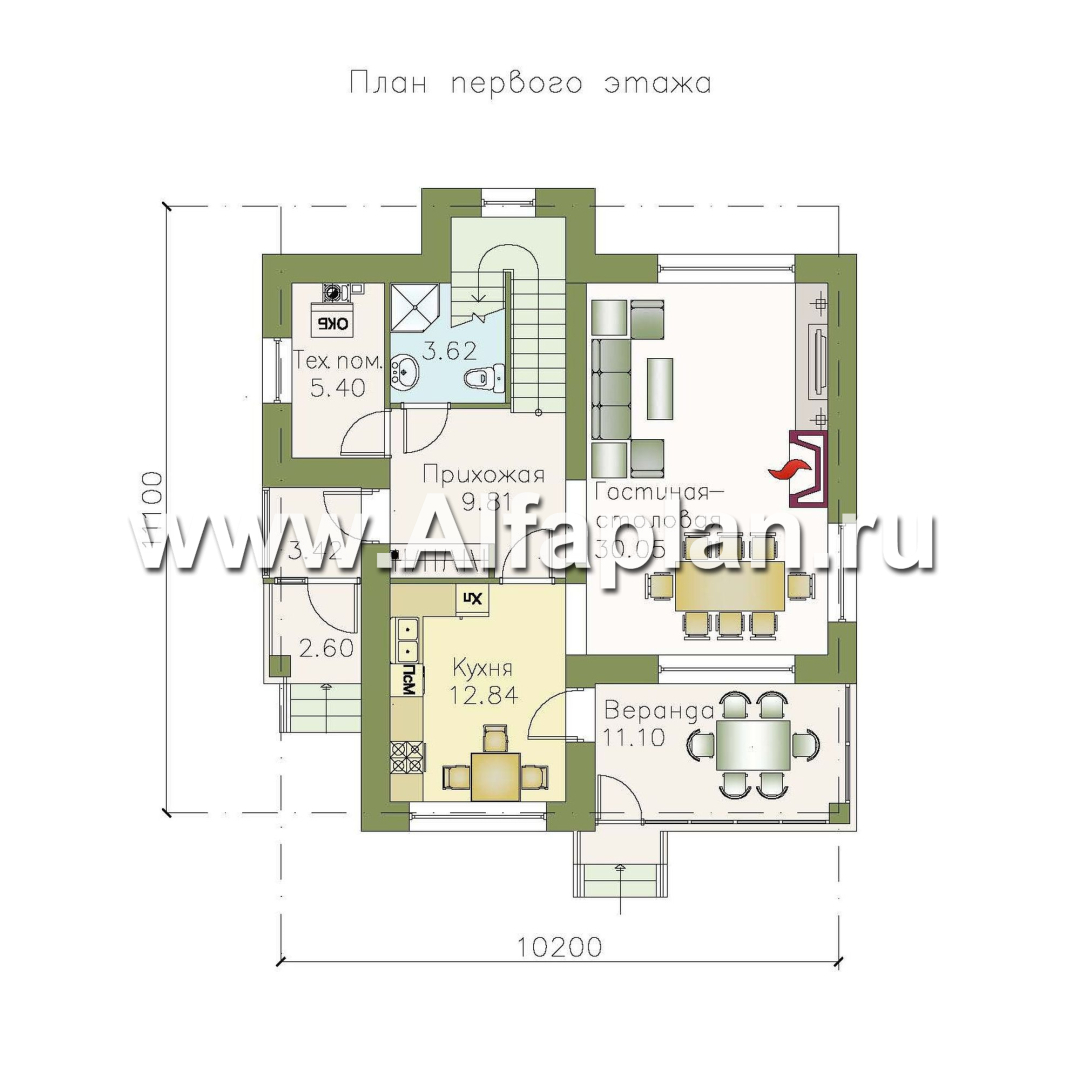

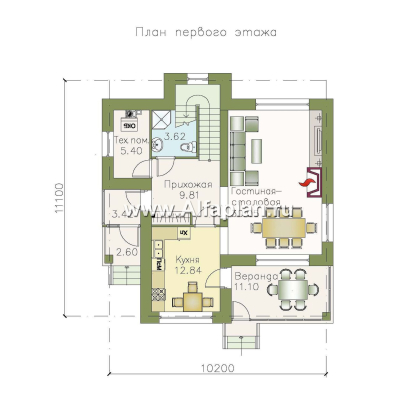

Согласно этому проекту дома, который может быть как кирпичным, так и газобетонным, на первом этаже находится гостевая группа, объединенная в единое помещение – решение, ныне необыкновенно популярное в европейских домах. Смысловым центром студии является камин, расположенный как раз на границе уголка отдыха и обеденного пространства: дополнительно подчеркнуть наличие смысловых зон можно и с помощью других дизайнерских приемов, в том числе грамотно подобранного освещения. С гостиной-столовой граничит крытая веранда. Она, в свою очередь, сообщается с кухней и, помимо этого, снабжена отдельным входом.

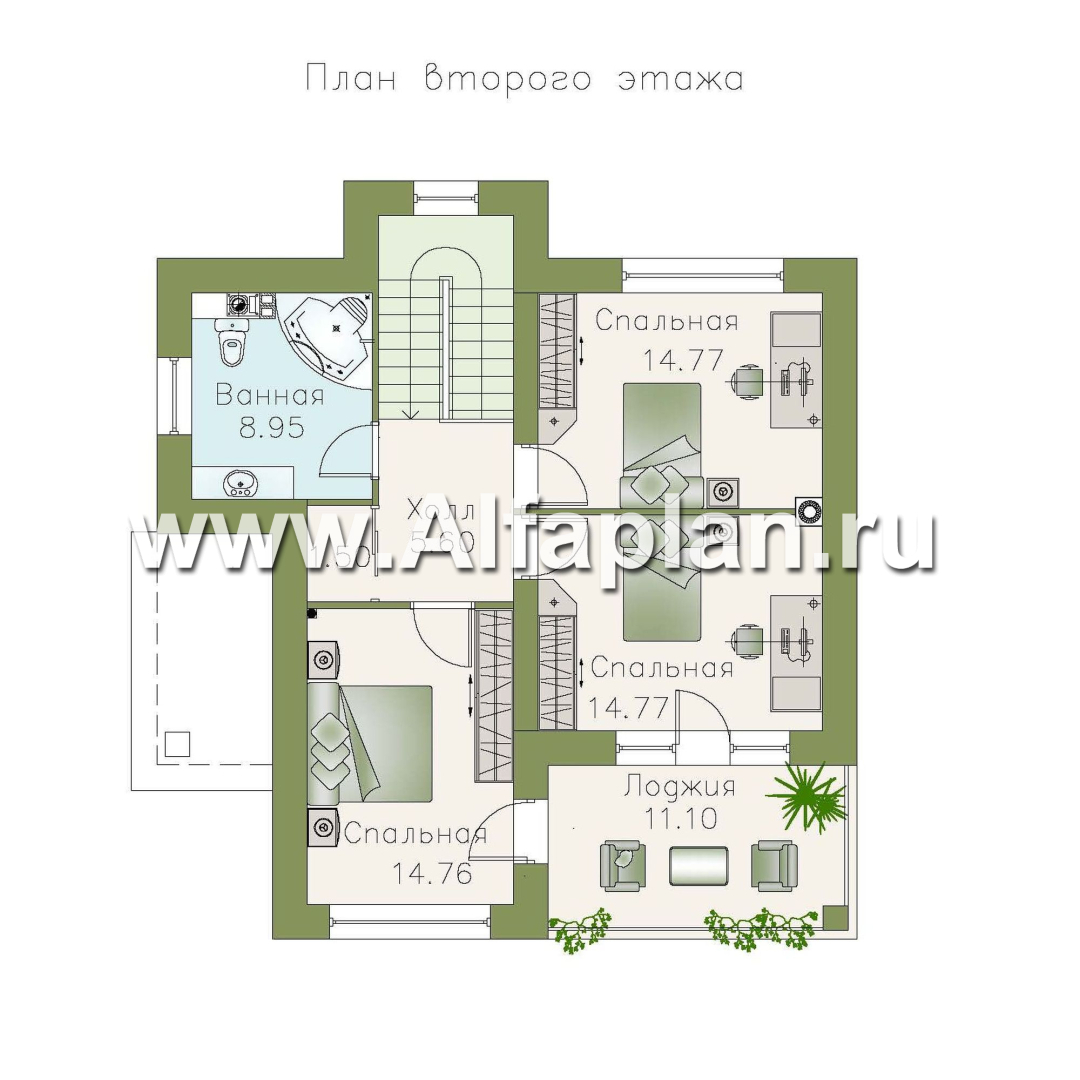

Центральный вход, расположенный в боковом эркере, ведет в прихожую. Оттуда через лестничный проем, являющийся частью другого застекленного эркера, можно попасть на второй этаж. Там нашлось место для трех спален, одна из которых имеет выход на лоджию, санузла, а также небольшого холла.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

светлана из города челябинск написал(а) 04.06.2017:

можно ли для дома 157А выполнить другой фундамент наприме рленточный фундамент с ростверком

Добрый день, Светлана,

Выполнить замену монолитной плиты на ленточный фундамент возможно, если этого требуют грунтовые условия. Если у вас на руках есть материалы инженерно-геологических изысканий на участке, то наш конструктор может проверить, подходит ли на ваши грунты фундамент, примененный в проектной документации. Вам будет выслано наше официальное заключение с рекомендациями, на фирменном бланке. При необходимости Вы сможете выполнить замену на ленточный фундамент силами строителей или заказать разработку нашим конструкторам. Стоимость работы и сроки см. в разделе Сервис для заказчиков. Фундамент будет разрабатываться под Ваш участок (на основании Инженерной геологии, или если ее нет, на основании общих характеристик грунтов  вашего района).
клара из города бишкек написал(а) 02.06.2017:

нам понравился проект можно узнать во сколько нам встанет его построить

Добрый день, Клара,

наша компания занимается проектирование частных домов и продажей готовых проектов. Что касается составления смет, то это прерогатива строительных компаний, т.к. они учитывают помимо стоимости материалов также и стоимость работы (что является значительной составляющей сметы). В наших проектах есть Спецификации с полным перечнем материалов, необходимым для строительства коробки дома и монтажа инженерных систем. У строительных компаний профессионально работающих на рынке,  есть свои  расценки и в том числе приблизительная сметная стоимость 1 м2 общей площади коробки дома. Зная площадь дома и конструктивное решение, укрупненный сметный расчет Вам может сделать любая профессиональная строительная компания. Для первоначального подсчета Вы можете опираться на данные по расходу основных материалов, указанные нами в таблице с характеристиками дома на страничке с проектом на сайте.

Алмаз из города Бишкек написал(а) 29.01.2017:

Добрый день, Проект очень понравился, можно общую площадь крыши и высота от 2 этажа? Она считается как вальмовая?

Алмаз, добрый день,

площадь кровли (163,70 кв.м.), а также расход прочих основных материалов для строительства дома по этому проекту указаны в таблице "Характеристики" (правый столбец) на странице с проектом http://www.alfaplan.ru/catalog/item_2424/. Кровля четырехскатная, все скаты идут в форме трехугольника. Высота второго этажа 2,85м.
