157B

"Знаменка"- удобный коттедж с навесом для машины

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
143.40122.0774,35
Площадь гаража - навеса, м2
29.5 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)34000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

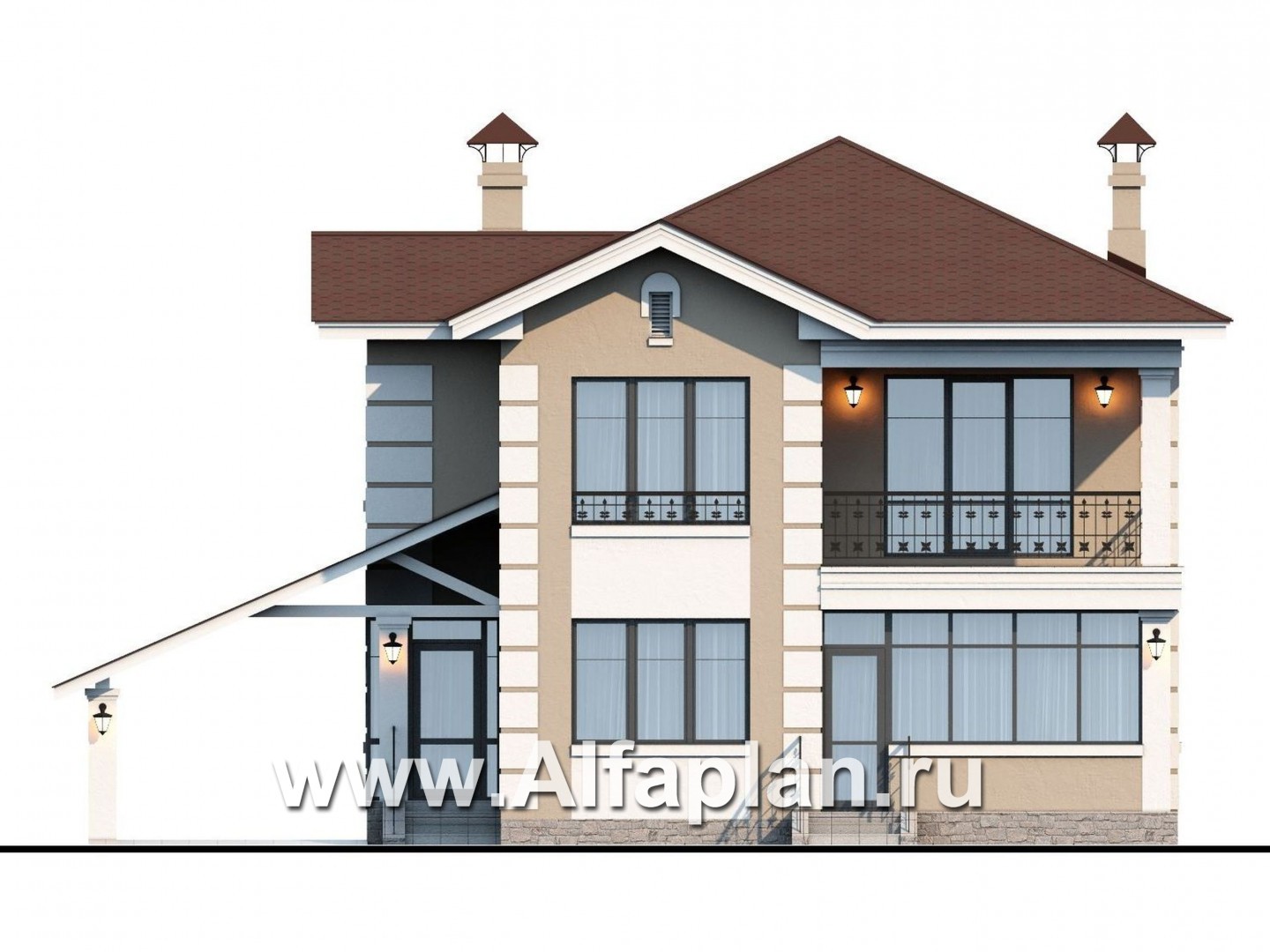

Вид спереди
Вид спереди

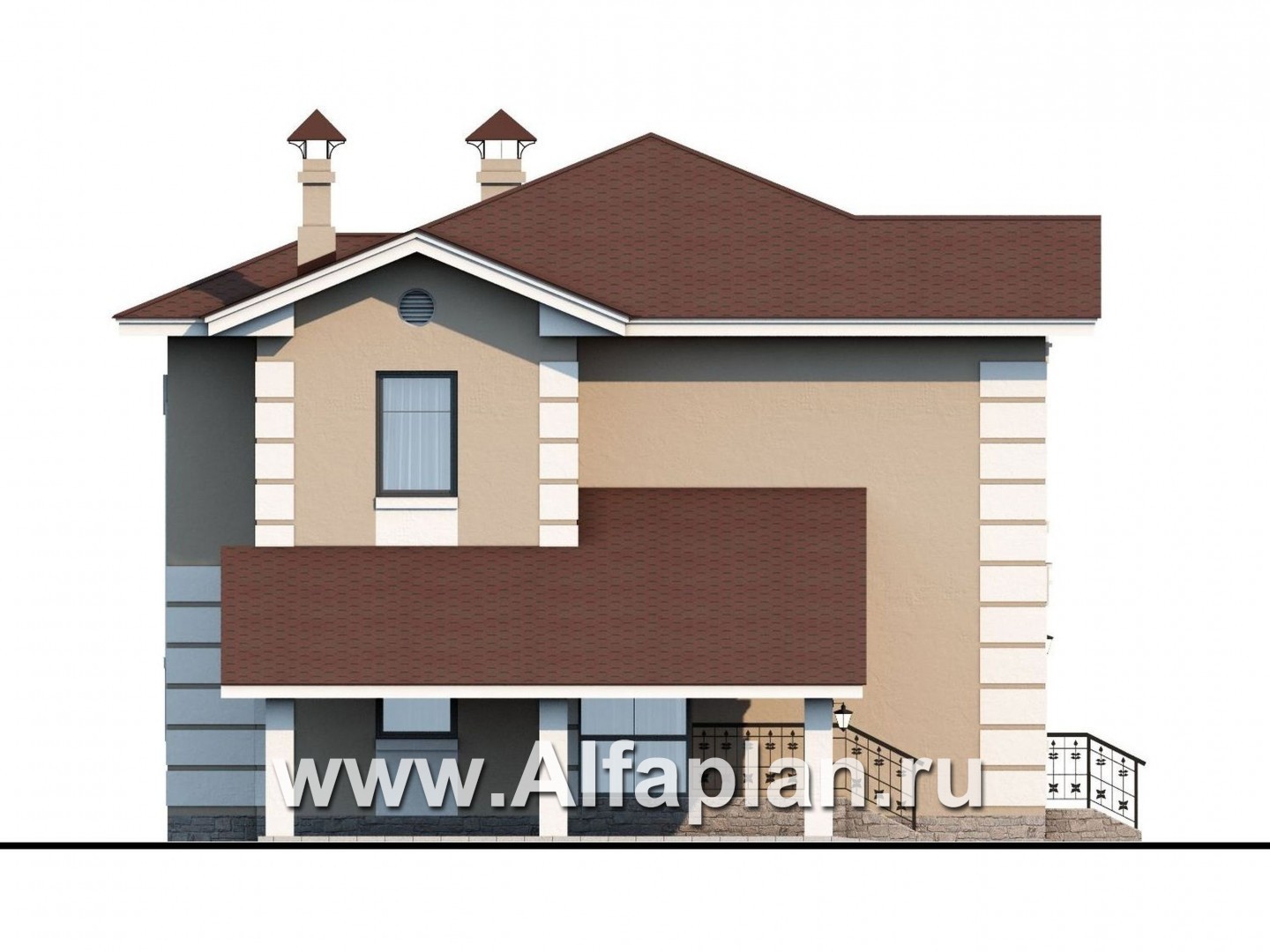

Вид справа
Вид справа

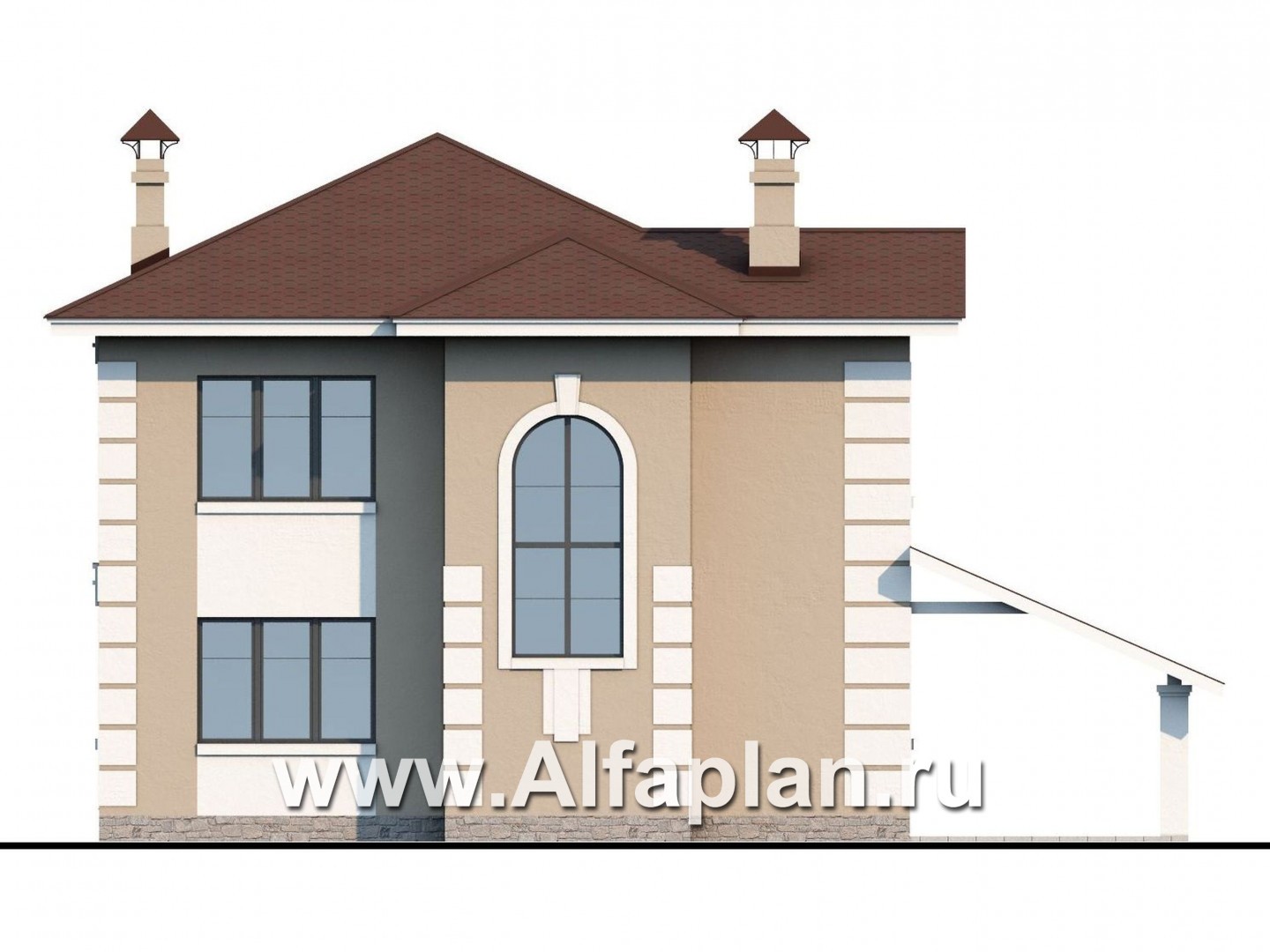

Вид сзади
Вид сзади

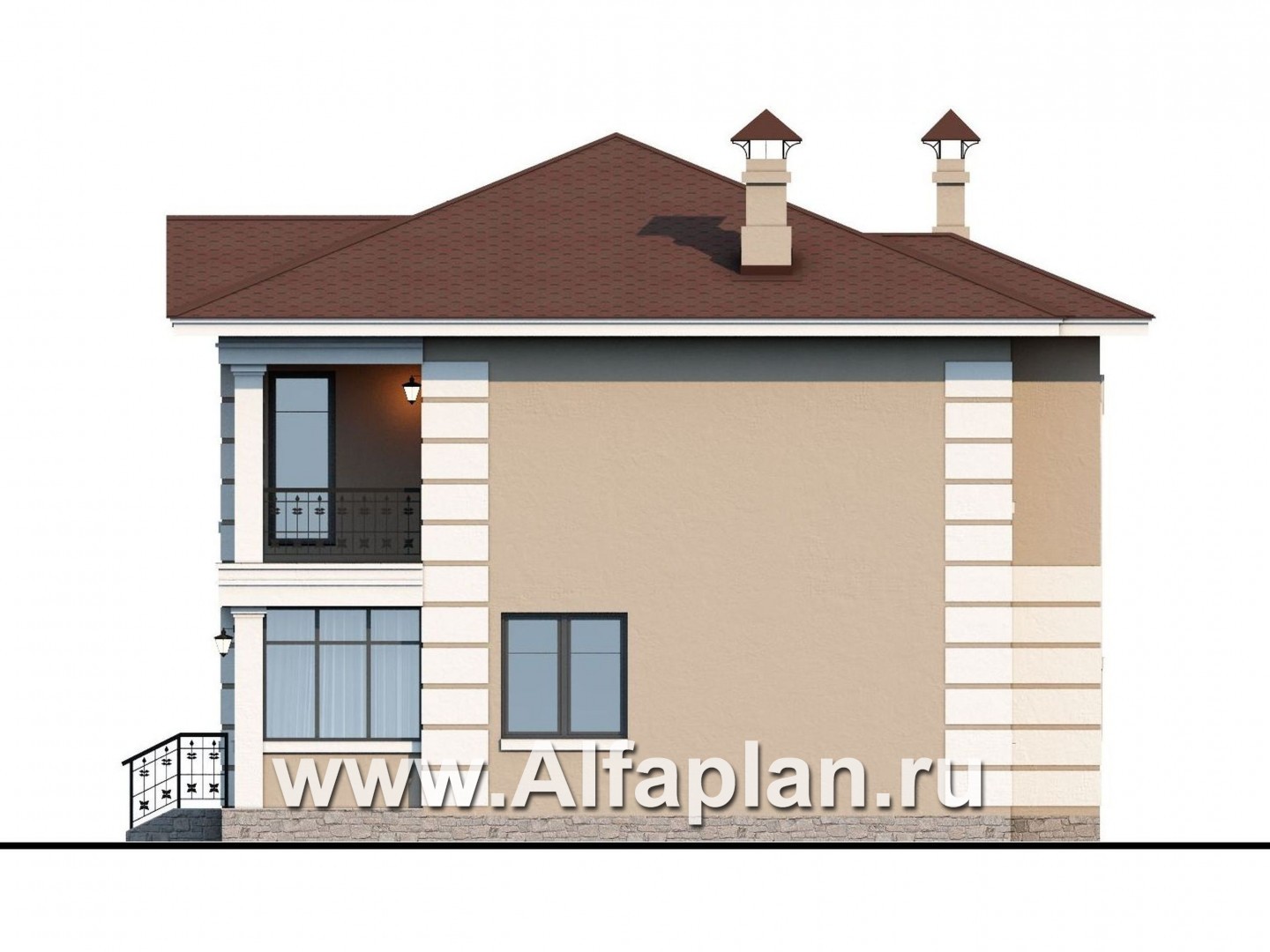

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

23.7 (толщина 200 мм)  м3
Тип наружных стенгазобетонные блоки, кирпич (альтернативно)

99.2/100.5  м3
Тип внутренних стенгазобетонные блоки, кирпич (альтернативно)

11.0/11.2  м3
Тип перекрытиймонолитные ж/б над 1 эт. по деревянным балкам - над 2 эт.

17.1  м3
Крышастропильная конструкция

Тип кровлинатуральная черепица или битумная черепица

Наружная отделкадекоративная штукатурка

269.8  м2
Наружная отделка цоколяоблицовочный камень

Высота домаот пола 1-го этажа

8.9  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Утеплительминеральная вата

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Дмитрий из города Новороссийск написал(а) 05.07.2016:

Хороший проект, достаточно малобюджетный, при все том , что можно получить хороший дом для проживания семьи из 4-х человек. У меня возник вопрос по точным размерам кухни (длина и ширина), а также размеры санузла на первом этаже, если не сложно сообщите их.

Добрый день, Дмитрий,

благодарим Вас за интерес к проектам Альфаплан и обращение в нашу архитектурную студию. Размеры интересующих Вас помещений следующие:
кухня = 3,20м х 4,00м, санузел 1го этажа = 2,00м х 2,00м
Тимофей из города Севастополь написал(а) 09.09.2014:

Добрый день!Заинтересовал этот проект,Возможно добавить цокольный этаж,так как участок не ровный и есть наклон и гаражный навес сделать на уровне цокольного этажа.Фасад хотим из кирпича.В проекте был произведен рассчет на сисметику?Возможно добавить окна до пола в спальнях второго этажа вид слева(зеркальный)? С уважением,Тимофей.

Тимофей, добрый день,
 Отвечаем на Ваши вопросы по проекту 157В:
 1. Возможно добавить цокольный этаж,так как участок не ровный и есть наклон
и гаражный навес сделать на уровне цокольного этажа?
 Нами разработан вариант проекта "Знаменка" с цоколем - 157АСhttp://www.alfaplan.ru/catalog/item_3789/. Гаражный навес можно будет доработать в процессе строительства, это
не составит труда для опытных строителей.
 2. Фасад хотим из кирпича.

Заменить штукатурку на облицовочный кирпич можно самостоятельно. Со своей стороны мы можем приложить к проекту типовые детали для такого варианта без корректировки самого проекта.

 3. В проекте был произведен рассчет на сисметику?
 Если Вы имели в виду рассчет конструкций с учетом сейсмики (т.к. Севастополь - сейсмоопасная зона), то все типовые проекты изначально разрабатываются под сейсмоактивность не более 6 баллов (в Севастополе - 8). В сейсмозонах требуется корректировка конструкций (установка сердечников по углам дома, доработка армопоясов и т.д.). Эти изменения, на практике , вносят в типовой проект строители, имеющие опыт работы в таких зонах.
 4. Возможно добавить окна до пола в спальнях второго этажа вид слева (зеркальный)?
 Менять размеры (высоту) окон Вы можете на Ваше усмотрение без вмешательства архитектора.
Наталья из города Новороссийск написал(а) 27.07.2014:

Добрый день! Готовы к заказу данного проекта. Возможно ли внести следующие изменения в проект: - отделка дома предусмотрена штукатуркой, мы хотели бы применить облицовочный кирпич (как в проекте 82А, например) и утеплитель - это повлияет на толщину/кабариты фундамента? - перенести окна в спальнях на втором этаже на "правый" фасад (у нас там юго-восточная стена). Заранее спасибо за ответ. С уважением, Наталья.

Здравствуйте, Наталья!

Использование облицовочного кирпича вместо штукатурки возможно. Такой тип фундамента, как монолитная плита, позволяет это сделать. В качестве утеплителя в проекте предусмотрена минеральная вата. Установить дополнительные окна смогут Ваши строители самостоятельно, корректировка проекта для этого не потребуется.
