106B-S «Вектор» - проект двухэтажного дома из газобетона с кабинетом и с террасой

Автор проекта: В. Тарасов
  • Общая площадь дома:191.28 м²
  • Площадь отапливаемых помещений:177.08 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    59 300 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    20 000 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Архитектурный паспорт проекта с мебелью на планах    3 500 ₽
  • Разбивочный план вашего участка    7 900 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
  • Типовой проект погреба 285Т    4 900 ₽
  • Вариант фундамента - ленточный монолитный глубиной заложения 2,0м    7 500 ₽
  • Вариант фундамента - ленточный монолитный глубиной заложения 1,5м    7 500 ₽
  • Вариант перекрытий - из сборных Ж/б плит над всеми этажами    7 500 ₽
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Вы можете доверить нам проект дома!

Состав проекта домавидеообзор проектной документации.

- Готовые проекты домов не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ,

- Готовые проекты домов требуют привязки к конкретному участку строительства. В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

- Стоимость внесения изменений в проект дома рассчитывается индивидуально, в зависимости от сложности и объема работ.

Общая площадь дома 191.28 м²

«Вектор» - проект двухэтажного дома из газобетона с кабинетом и с террасой - технические характеристики

Срок готовности проект готов, срок 3 дня
Тип фундамента монолитная ж/б плита 45.7 м³
Тип наружных стен кирпич/газо(пено)бетонные блоки 106 м³
Тип внутренних несущих стен кирпич 7/6.8 м³
Тип перекрытий монолитная ж/б плита
Тип кровли битумная черепица 225.6 м²

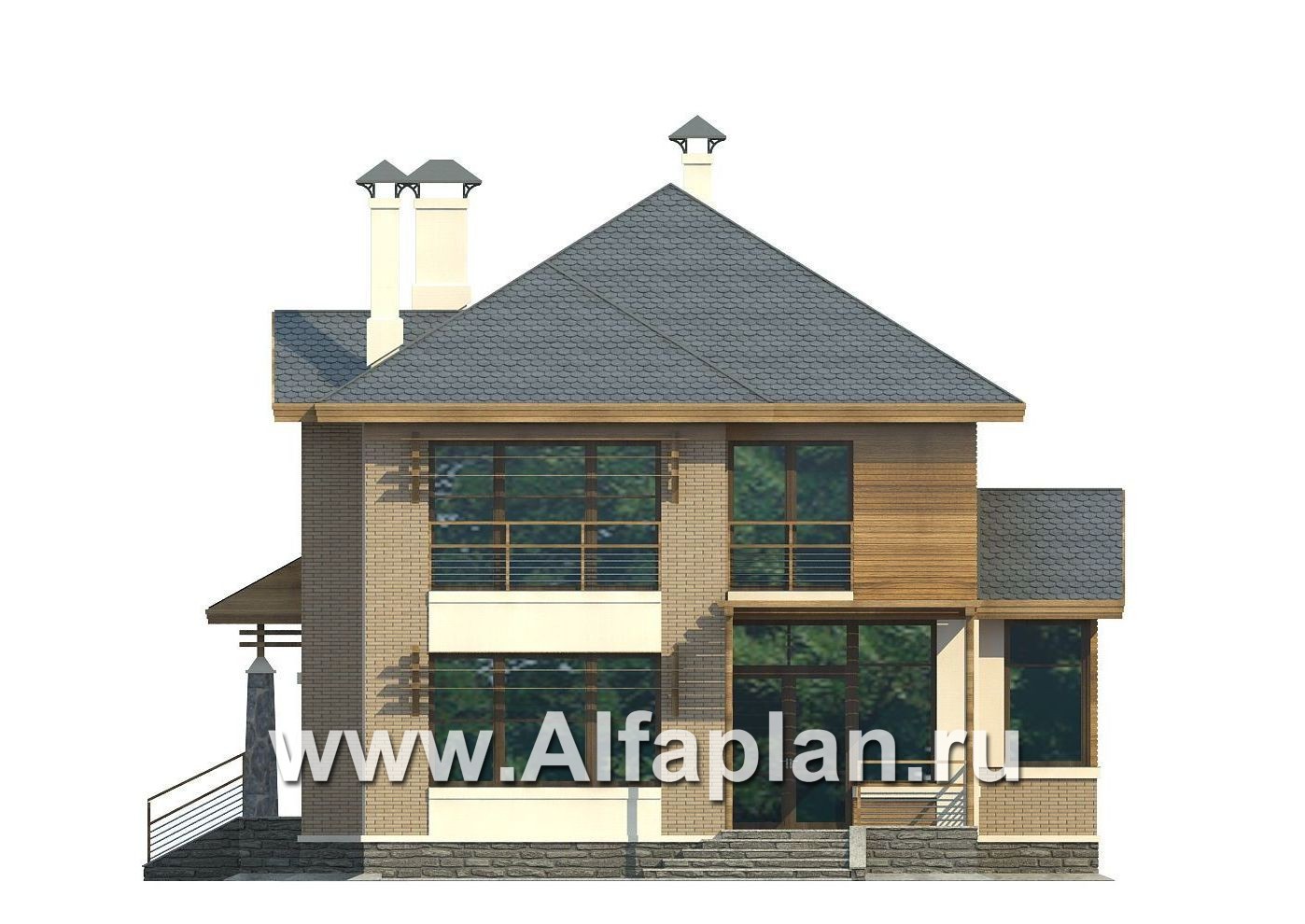

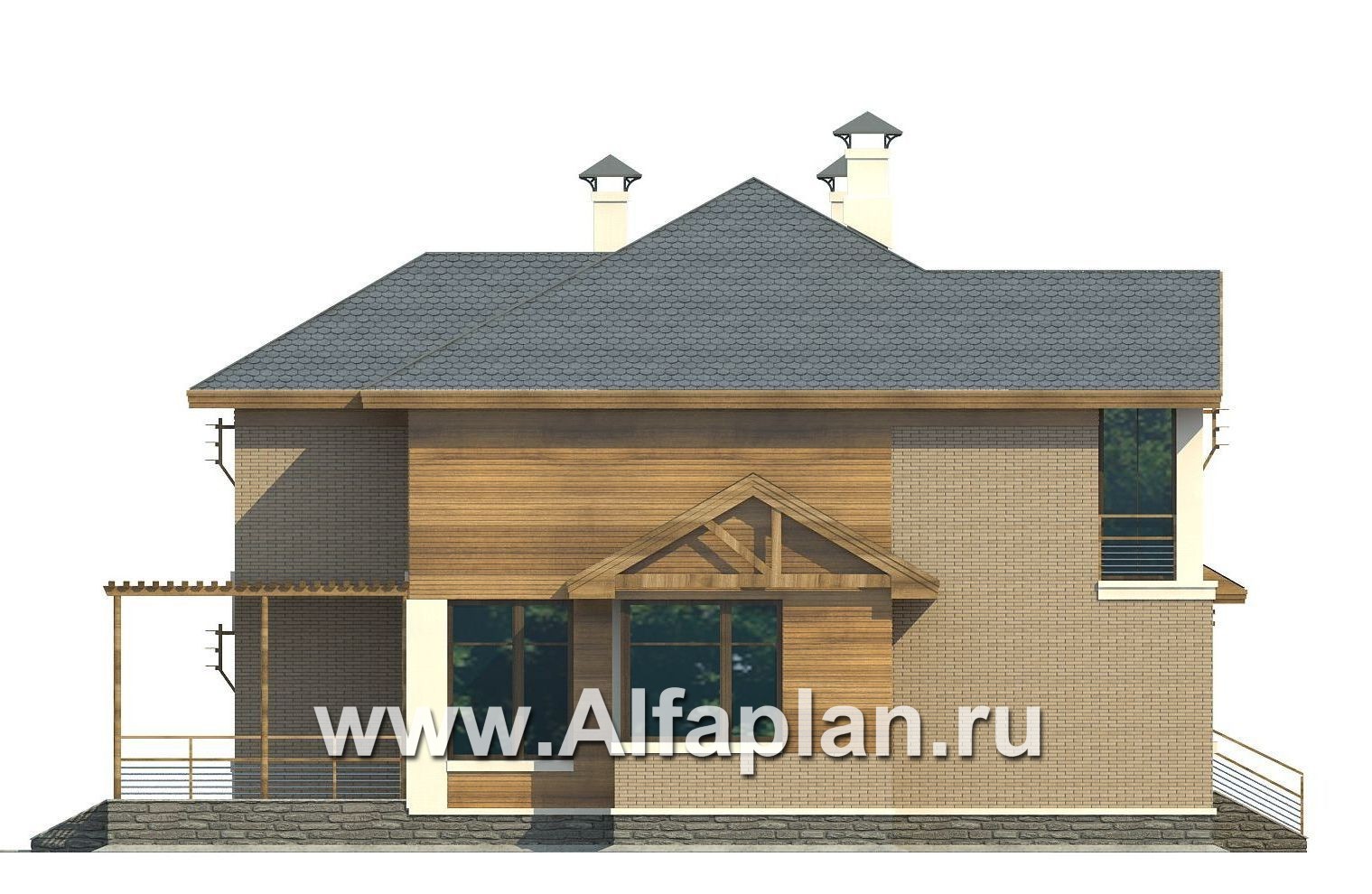

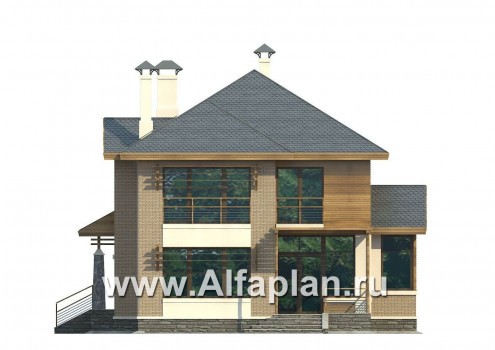

Наружная отделка стен лицевой кирпич, декоративная штукатурка, дер. вагонка 196.8/26.5/52.0 м²
Наружная отделка цоколя облицовочный камень
Гараж Без гаража
Габаритные размеры дома без крылец 11.7 м x 15.2 м
Высота дома от уровня пола 1-го этажа 9.5 м
Высота 1-го этажа от пола до потолка 3 м
Высота 2-го этажа от пола до потолка 2.95 м
Ширина 11 м
Длина 14 м
Мощность котла с бойлером горячей воды 45 кВт
Расчётная электрическая нагрузка с учетом электроплиты 17.3 кВт
Утеплитель минеральная вата
Материал окон из ПВХ профилей

Описание проекта

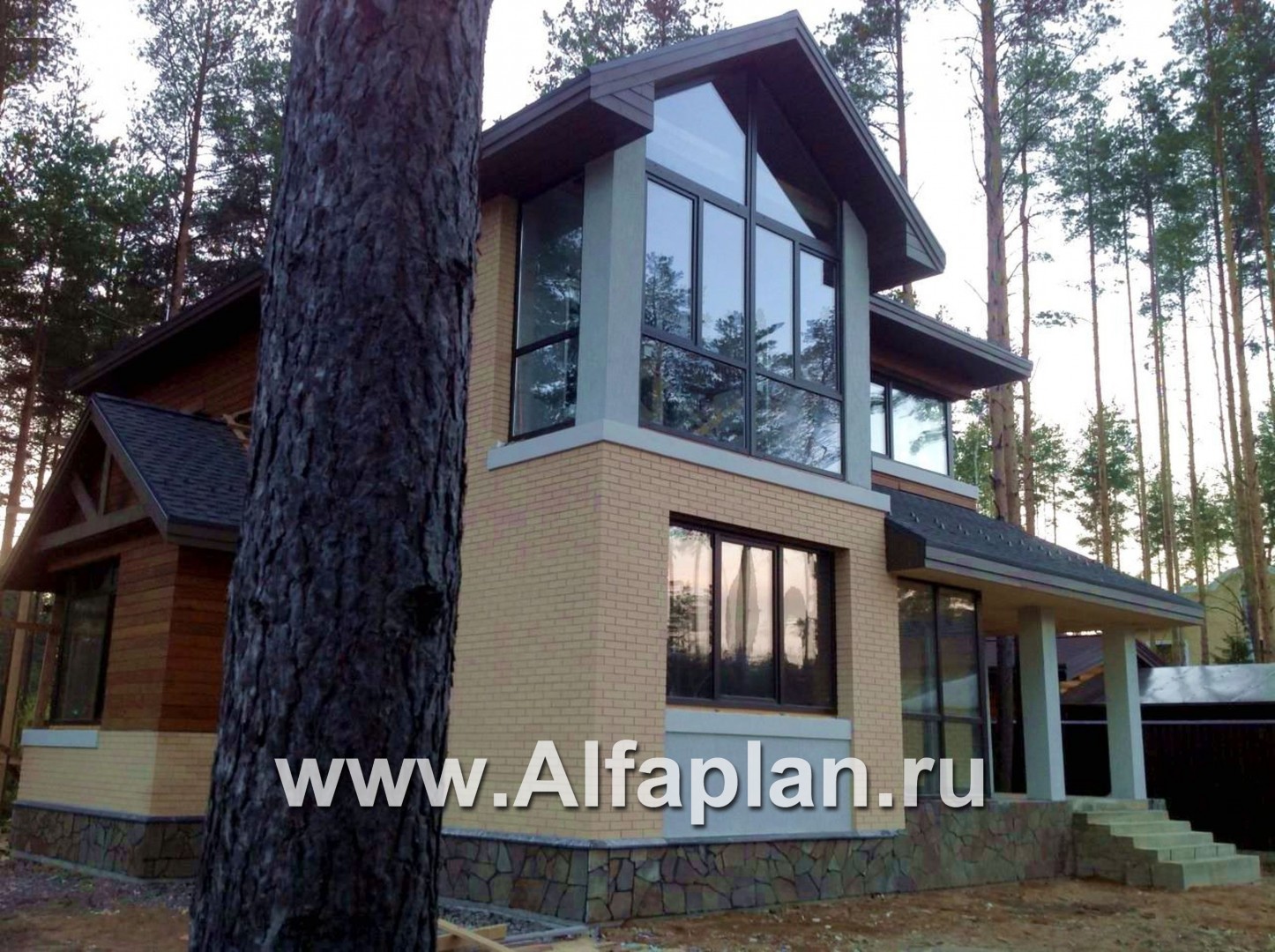

Перед  вами  компактный двухэтажный коттедж.   Этот дом особенно  будет привлекательным для любителей просторных, хорошо освещенных интерьеров, так как в доме  много окон и есть угловые витражи. Такой дом бессмысленно пытаться впихнуть в плотную застройку или пытаться  прятать его за высокий забор. Данный проект требует простора и живописного окружения. При этом  коттедж 106В имеет компактный план, не требующий большого участка. В основании дома заложена монолитная ж/б плита. В отношении материалов, используемых в строительстве наружных стен, коттедж 106В предусматривает альтернативное решение – можно использовать как кирпич, так и газобетонные блоки. В этом отношении коттедж под номером 106В можно отнести к категории «проекты кирпичных и газобетонных домов».

Давайте рассмотрим  данное предложение  более детально.

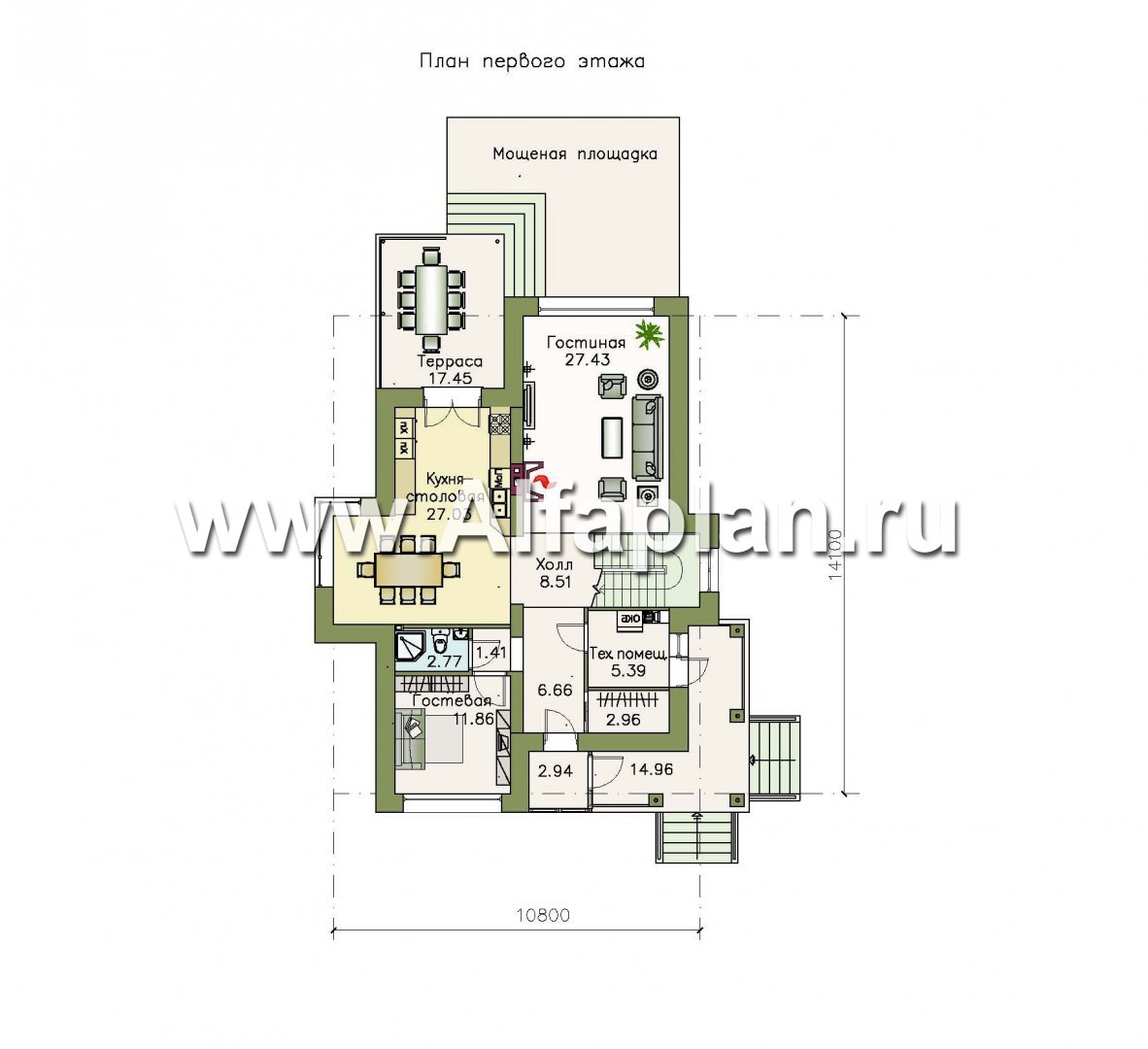

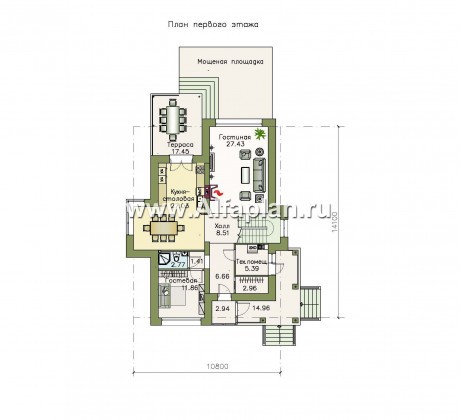

Проектом предусмотрено два полноценных по высоте этажа, что может иметь особое значение для противников мансард и скошенных потолков. Теперь войдем в прихожую. Слева располагается гардеробная комната и техническое помещение, в котором установлен отопительный котел и есть место для стиральной машины. Справа из прихожей можно пройти в гостевую комнату. Она небольшая, но в ней  есть отдельная душевая с санузлом. Наличие отдельной комнаты на первом этаже существенно повышает  комфортность дома. Если в вашей семье есть пожилые люди, вы обязательно оцените это.  Из прихожей проходим в холл. Здесь находится деревянная лестница на второй этаж. Прямо из холла  через широкий проем  вход в гостиную, а  справа – в кухню, объединенную со столовой.  Большую часть первого этажа занимают гостиная, кухня и столовая.  Их общая площадь, включая холл, составляет 62.9 м2.  При желании это большое пространство можно разделить перегородками.  Тема больших окон продолжена и на втором этаже. Здесь находятся три спальни и  ванная комната. Все эти помещения, включая ванную, имеют очень хорошее естественное  освещение. Две спальни оборудованы  французскими балконами, третья  имеет остекленный балкон. Можно посмотреть  похожий  вариант проекта с гаражом - 107А. В проекте  предусмотрен объемный  просмотр  внутренних  помещений, а так же зеркальное изображение дома, что намного облегчит работу по выбору места под строение  вашего  дома.

Также не забудьте, что в нашем каталоге для вас припасены и другие проекты коттеджей различного дизайна и планировки. У вас всегда есть выбор!



Сервис для заказчиков

  • Сервис
    для заказчиков

    Внесение изменений в проекты

    Подробнее
  • Корректировка
    конструкций

    Изменение фундамента, перекрытий, теплые полы

    Подробнее
  • Планировка
    участка

    Разбивочный план, благоустройство, озеленение

    Подробнее
  • Индивидуальное
    проектирование

    Разработка проекта по заданию Закачика

    Подробнее
  • Индивидуальный
    фасад

    Корректировка фасада по желаниям заказчика

    Подробнее

Комментарии 2

  • Вопрос по проекту 106B Здравствуйте. Меня интересует данный проект. Возможно ли строительство данного дома: наружные и несущие стены из ракушечника, а внутренние из красного кирпича? Сколько кубов бетона нужно на цокольный этаж (похожий 106А) для данного дома с учетом использования перечисленых видов камня?

    Александр, здравствуйте,

    по проекту наружные стены разработаны в нескольких вариантах, что позволяет адаптировать проект к различным климатическим условиям. В наружные стены заложен газо(пено)бетон - 375(400) мм.( характеристики блока объемный вес -500 кг/м3, марка на прочность В3.5), и пустотный кирпич - 380мм.(альтернативно). Далее предусмотрен слой утеплителя 50-100 мм, толщина которого зависит от климатической зоны строительства, воздушный зазор -30-40 мм. и лицевой кирпич -85-120 мм. (штукатурка). Возможна замена газобетона на ракушечник (силами строителей, без внесения изменений в проект). Фундаменты у проектов 106А И 106В аналогичные, аналогичен и расход бетона.

    Ответ на комментарий
  • Санкт-Петербург

    Здравствуйте! Подскажите чем отличаются проекты 106А и 106В?!

    Юлия, здравствуйте. В этих проектах различная планировка 1-го этажа: расположение кухни и соответственно различное решение по онам   (угол дома, выходящий на террсу) и внутренняя стена, отделяющая гостиную от кухни-столовой.

    Ответ на комментарий
