107B

"Современник" - коттедж со спортивным залом и сауной

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
261.00249.01121.18
Площадь гаража - навеса, м2
(не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Отличие от проекта 107АВстроенный гараж заменен на спорт. зал, гаражные ворота заменены на окно.
Архитектурно-строительные чертежи (АС)39000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытия над 1-ым и 2-ым этажами - из сборных ж/б плит (стены только ИЗ КИРПИЧА!)5000
Вариант фундамента - ленточный монолитный глубиной заложения 1,7м5000

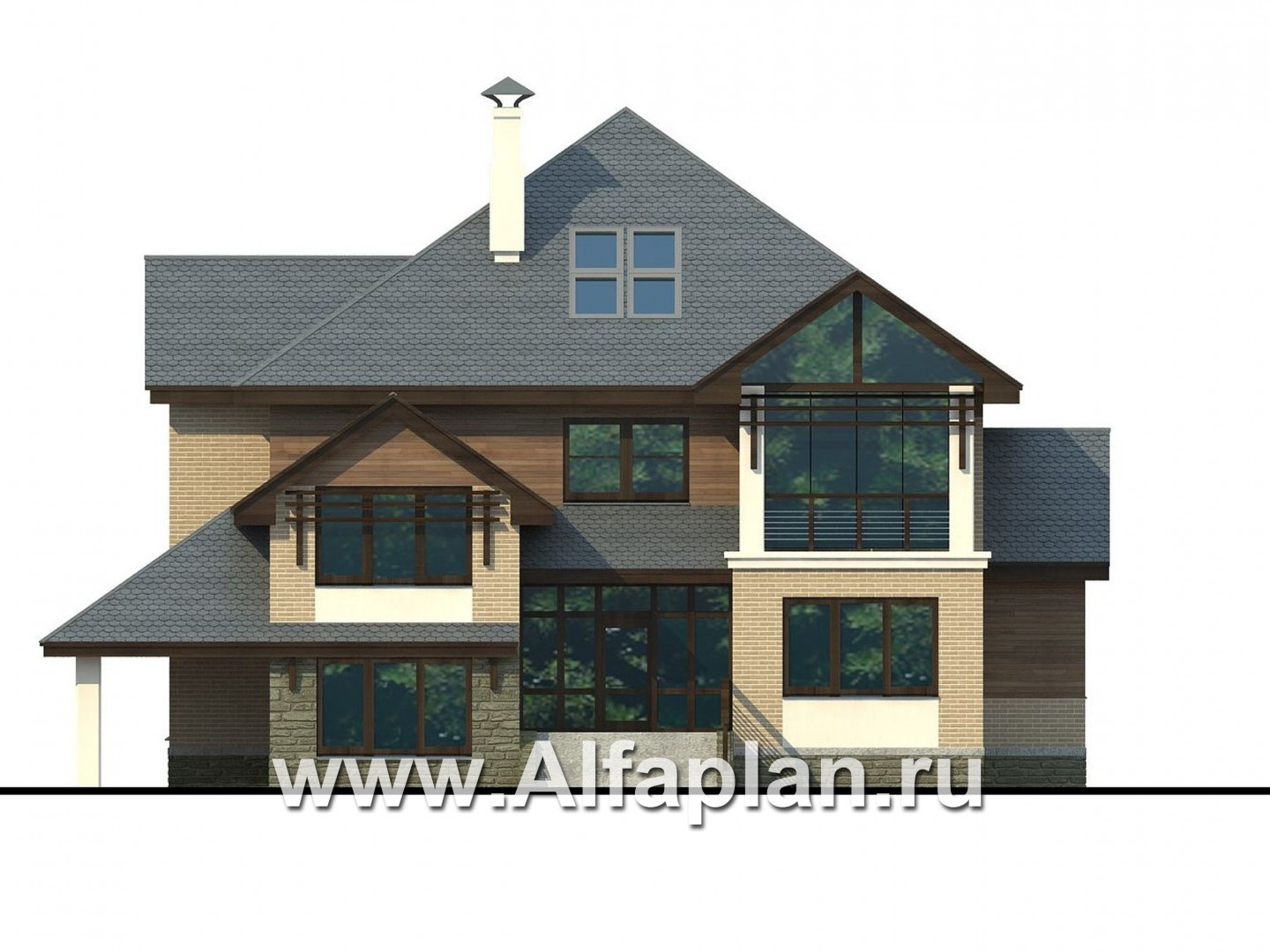

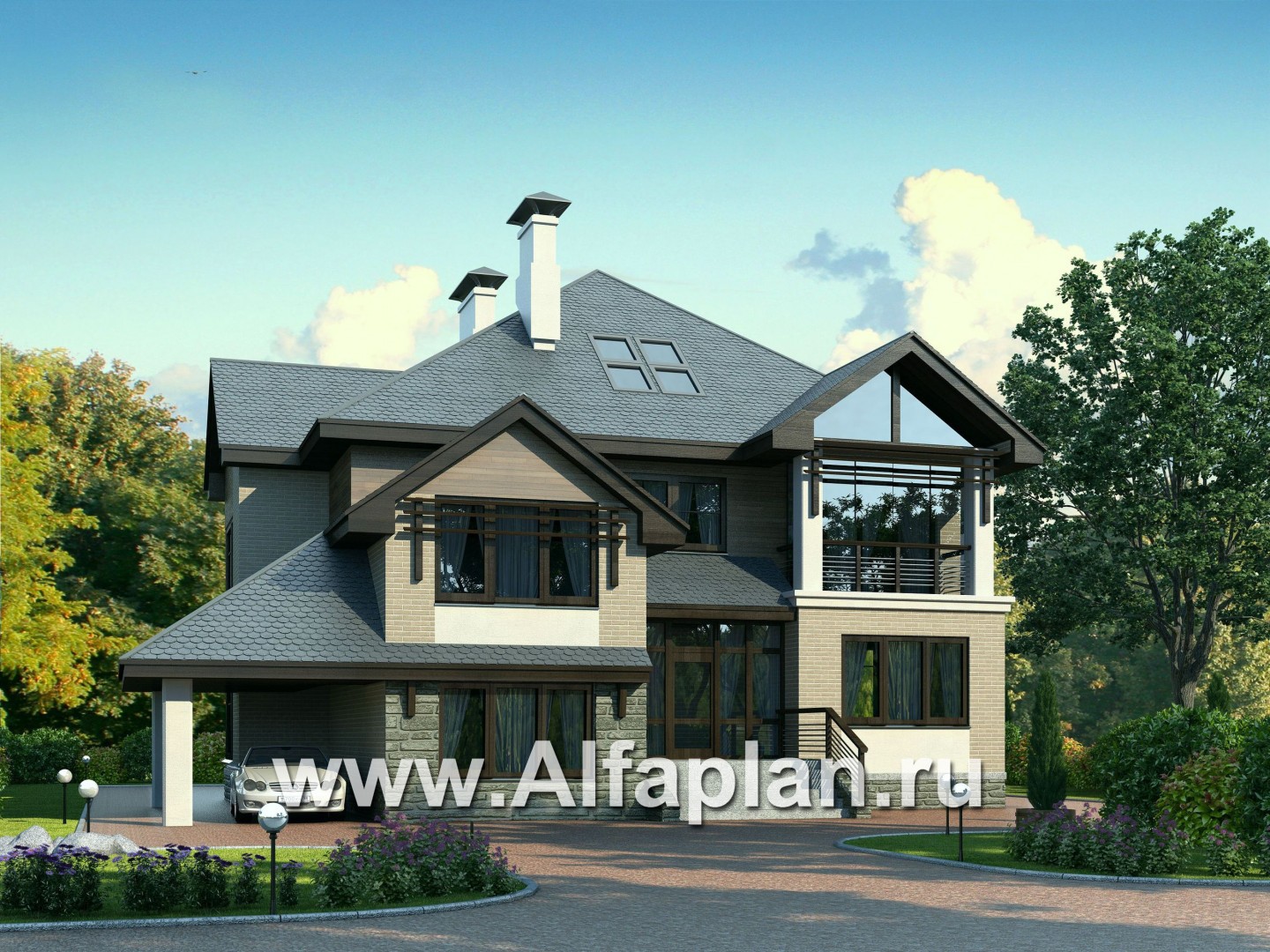

Вид спереди
Вид спереди

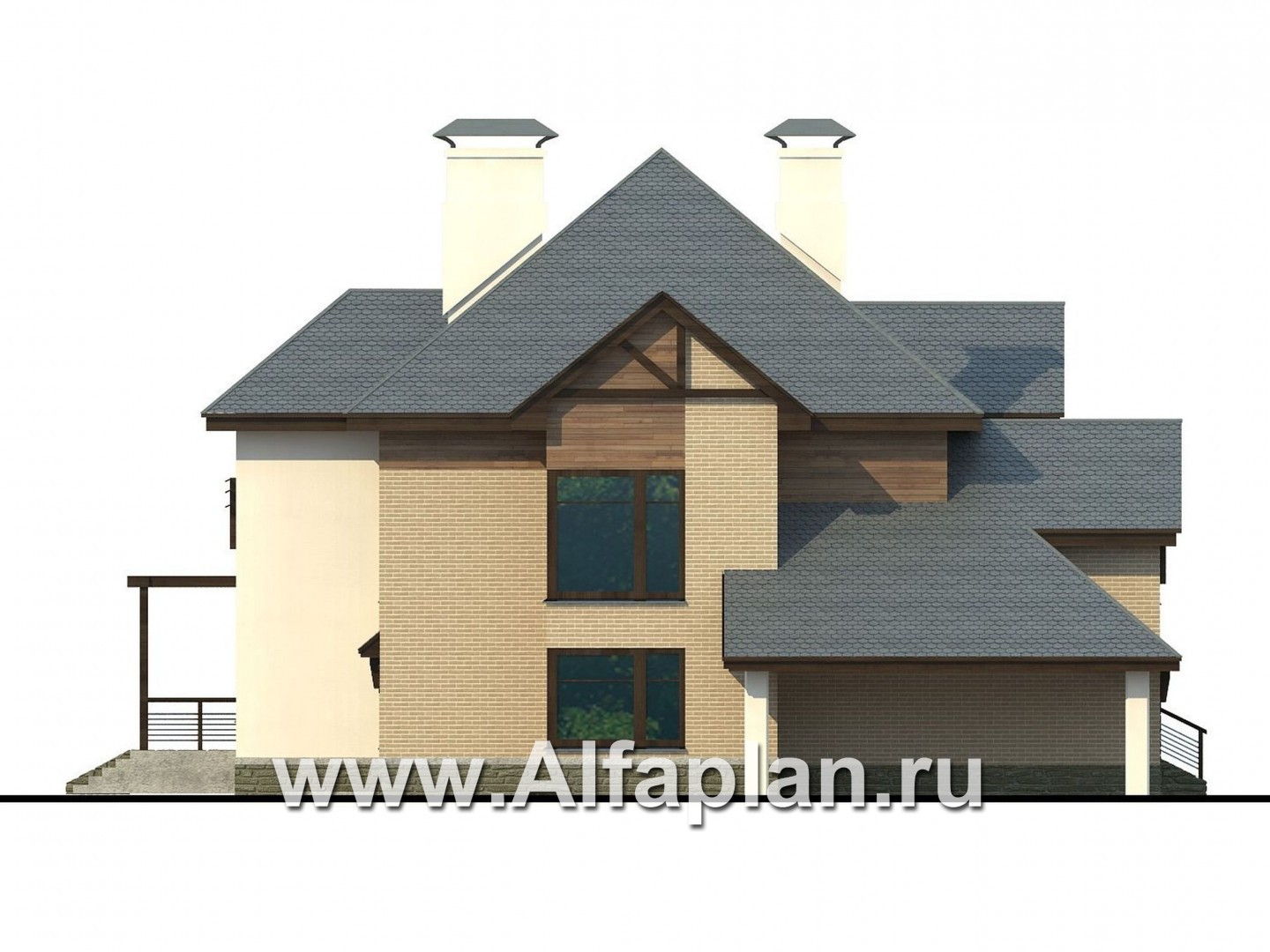

Вид справа
Вид справа

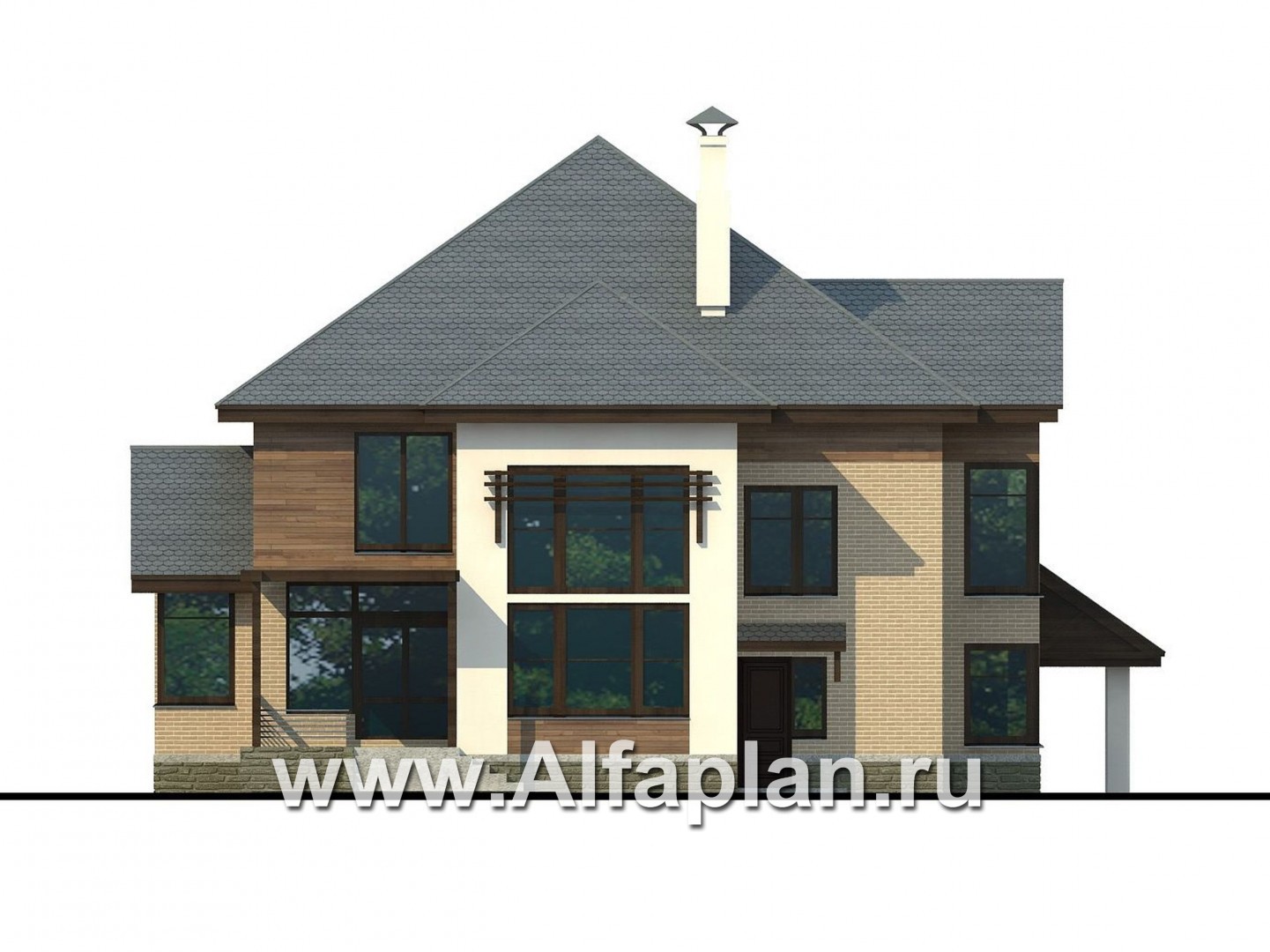

Вид сзади
Вид сзади

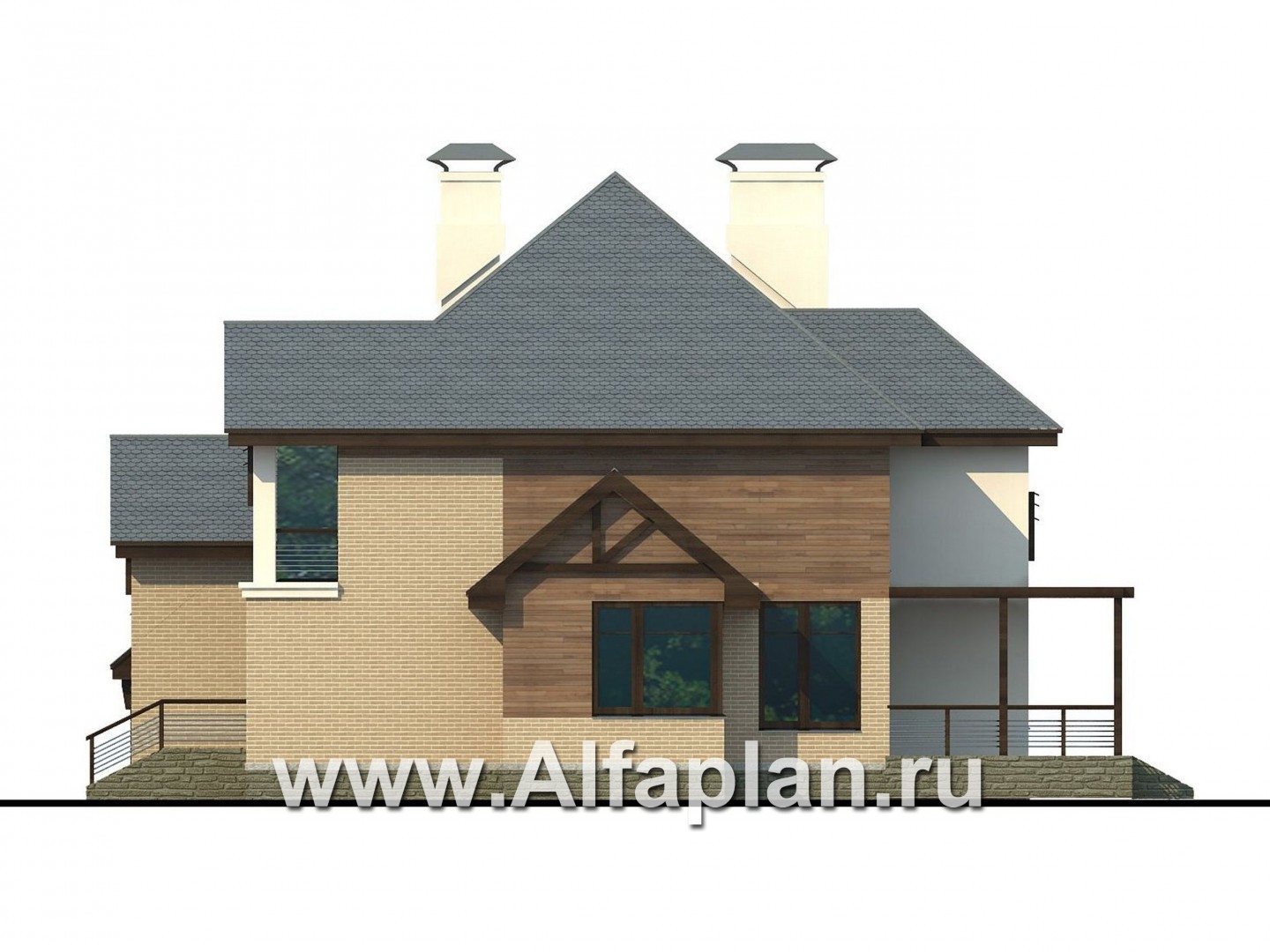

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

48.7  м3
Тип наружных стенгазобетон или кирпич (альтернативно)

143.1/141.2  м3
Тип внутренних стенкирпич

31.2  м3
Тип перекрытиймонолитные ж/б

Крышастропильная конструкция

Тип кровлибитумная черепица

353.0  м2
Наружная отделкалицевой кирпич, декоративная штукатурка, вагонка

173.4/65.8/115.5  м2
Наружная отделка цоколяоблицовочный камень 50.4 м2

Габаритные размеры домабез крылец

16.4х17.4  м
Высота домаот уровня пола первого этажа

11.2  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Мощность котлас бойлером горячей воды

55 кВт
Расчетная электр. нагрузкас учетом электроплиты

19.2 кВт
Утеплительминеральная вата






Если вы ищете проект современного загородного дома, то вам стоит обратить внимание на данный коттедж. Такой дом с большими панорамными окнами привлечет внимание любителей просторных, хорошо освещенных интерьеров. Парадный вход находится со стороны главного фасада. Украшает его широкая лестница с перильным ограждением и остекленный тамбур. Крыша дома мансардного типа имеет окно на кровле с фасада. Что же касается возведения наружных стен, то в соответствии с планом этот этап предусматривает хорошую и весьма стандартную альтернативу в отношении материалов. В строительстве наружных стен можно использовать как кирпич, так и газобетонные блоки. Так что в этом плане проект 107А можно отнести в условную категорию «дома из кирпича и газобетона».

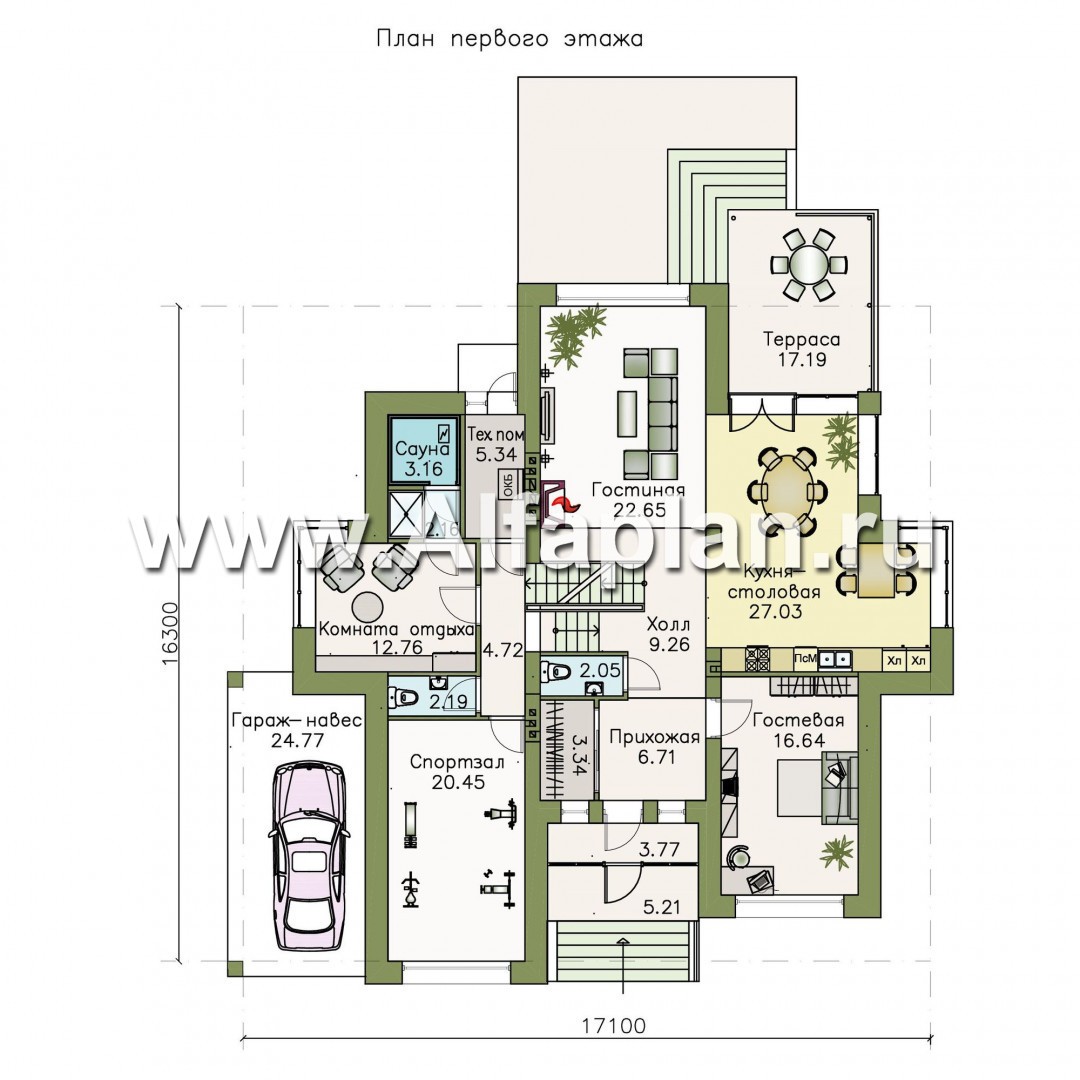

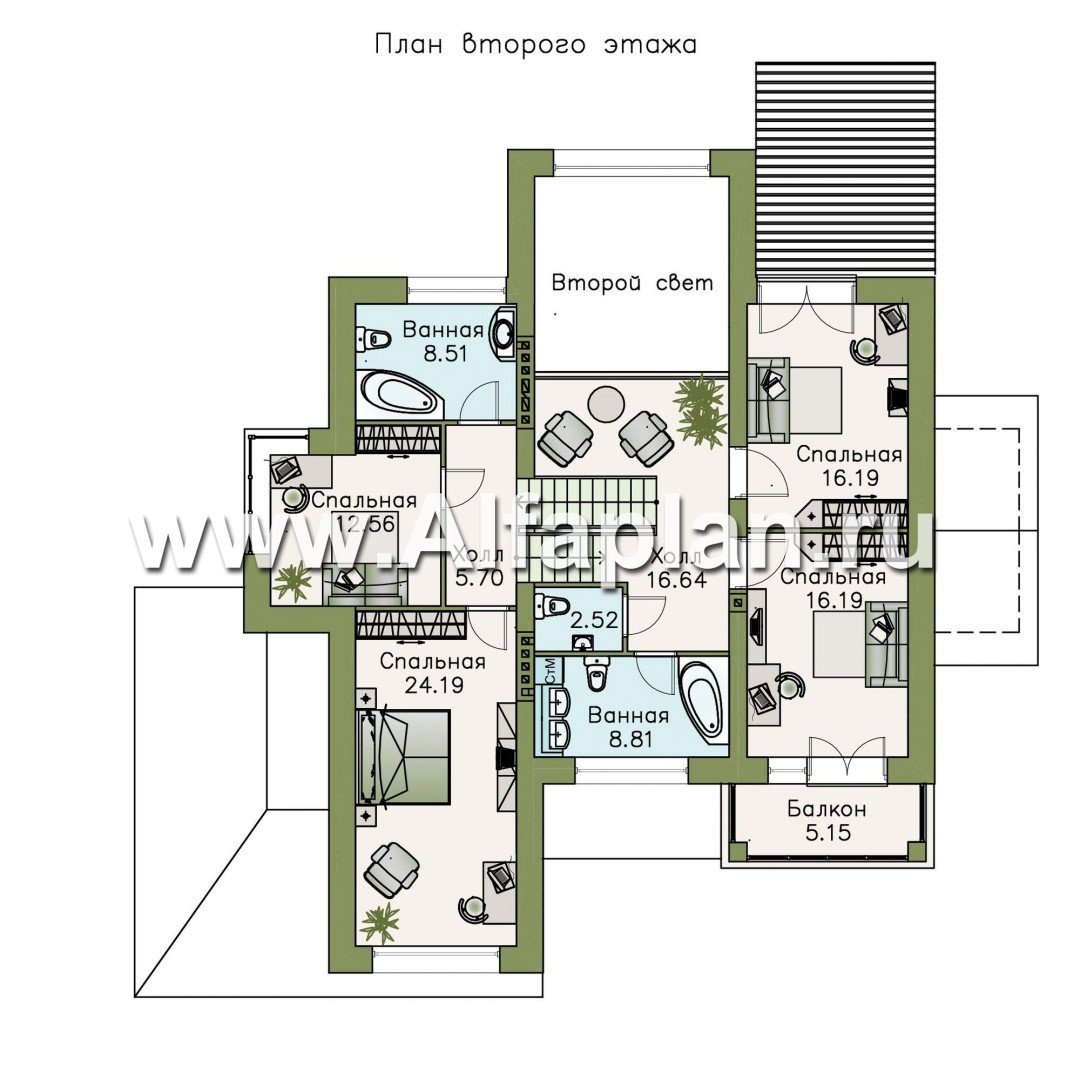

Современен не только облик дома, но и его планировка, отвечающая всем требованиям сегодняшней комфортной жизни. Здесь предусмотрены зона spa с комнатой отдыха, гараж и стоянка для автомобиля, а также гостевая комната на первом этаже и просторная терраса, имеющая вход из столовой. При этом планировка выполнена в свободном стиле: гостиная, кухня, столовая, холл образуют единое, большое, светлое пространство. На втором этаже четыре спальни, две ванные комнаты, санузел и уютный холл-балкон с видом на гостиную создают не менее комфортную и уютную спальную зону дома. По проекту каждый этаж решен в двух уровнях. На первом этаже на нижней отметке расположены гараж, котельная и зона отдыха, а на верхней отметке находятся гостевые помещения. Аналогично и на втором этаже. На верхнем уровне две спальни, ванная и санузел, на нижнем еще две спальни и ванная комната. В доме предусмотрен эксплуатируемый чердак, куда ведет основная лестница дома. Назначение помещений чердака определят сами хозяева. Площадь чердака не включена в общую площадь дома. Этот дом наиболее выигрышно будет выглядеть на живописных морских пейзажах, всюду, где ничто не мешает свободно освещать его окна лучами солнца. Можно посмотреть вариант проекта без гаража 106 А. В данном проекте также предусмотрено зеркальное изображение дома и объемный просмотр его внутренних помещений.

Если, к примеру, какая-либо деталь в этом доме вас не устроила, помните, что в вашем распоряжении всегда наш каталог. В каталоге есть как и проекты коттеджей-вариации, так и совершенно уникальные.





ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

олег из города Москва написал(а) 13.10.2016:

Вопрос по проекту 107B Добрый день, есть ли возможность немного увеличить дом, метров до 300, смущает маленькая гостиная комната.

Здравствуйте, Олег!

Изменение габаритов дома потребует не просто корректировки, а полной переработки проекта. Потребуется вносить изменения в проект фундамента, перекрытий, стропильной конструкции, менять узлы, детали, пересчитывать спецификацию и пр., что приравнивается к разработке нового проекта. К сожалению, мы не можем предложить вам такую услугу. Посмотрите, пожалуйста, аналогичные готовые проекты площадью 307 метров - 93А зеркальный вариант и площадью 311 метров - 49В.
