172AКомпактный дом для маленького участка

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
125.20111.3069.64
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)26700
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000
Паспорт проекта3500
Дополнительная копия проекта5000
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.40200
37700
При одновременном заказе вместе с Полным комплектом, дополнительно, бани/гаража/беседки от "Альфаплан" — предоставляется скидка 7000 руб.
Вместе с этим проектом заказывают:
— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше

4.15072

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

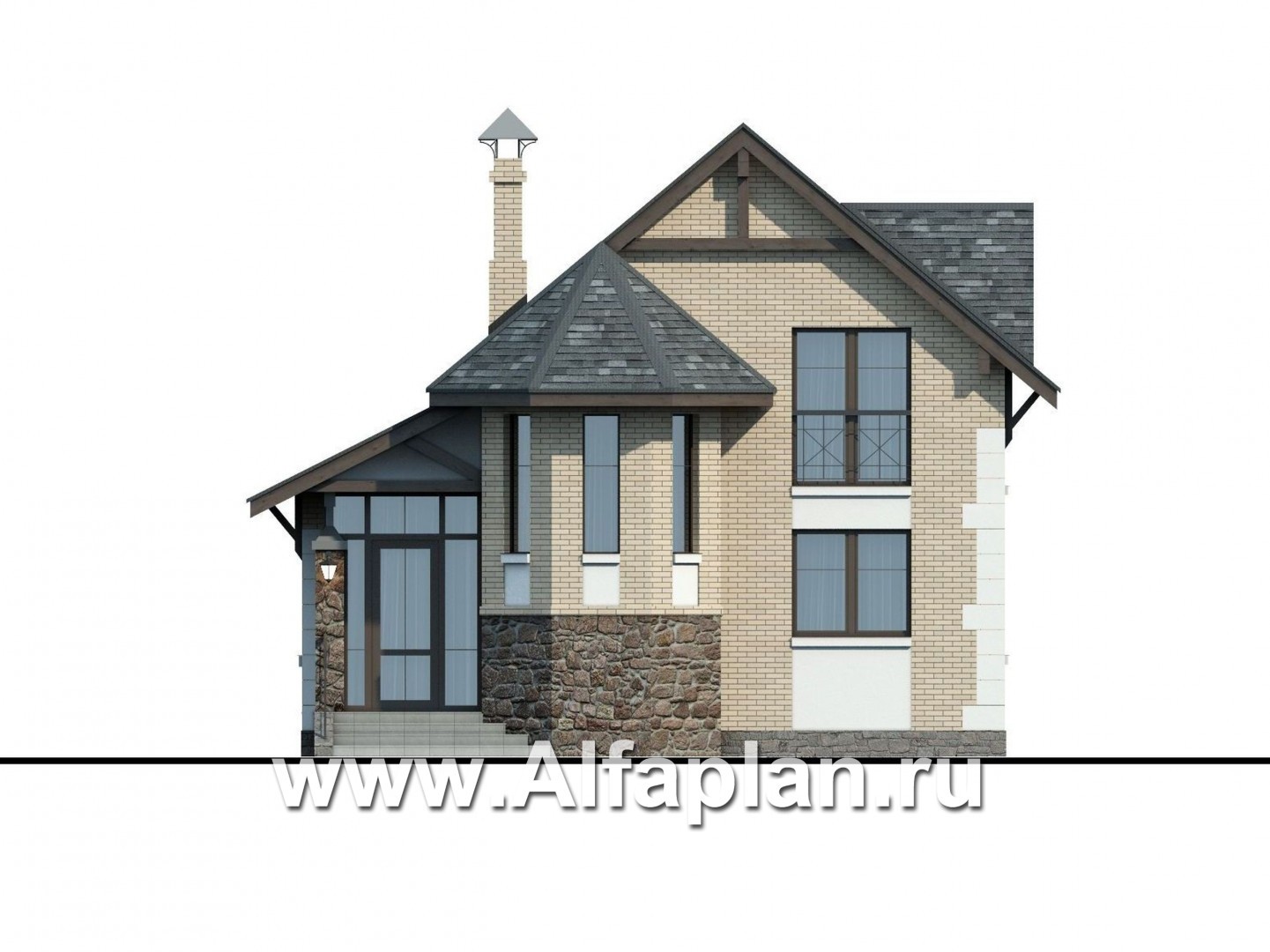

Вид спереди
Вид спереди

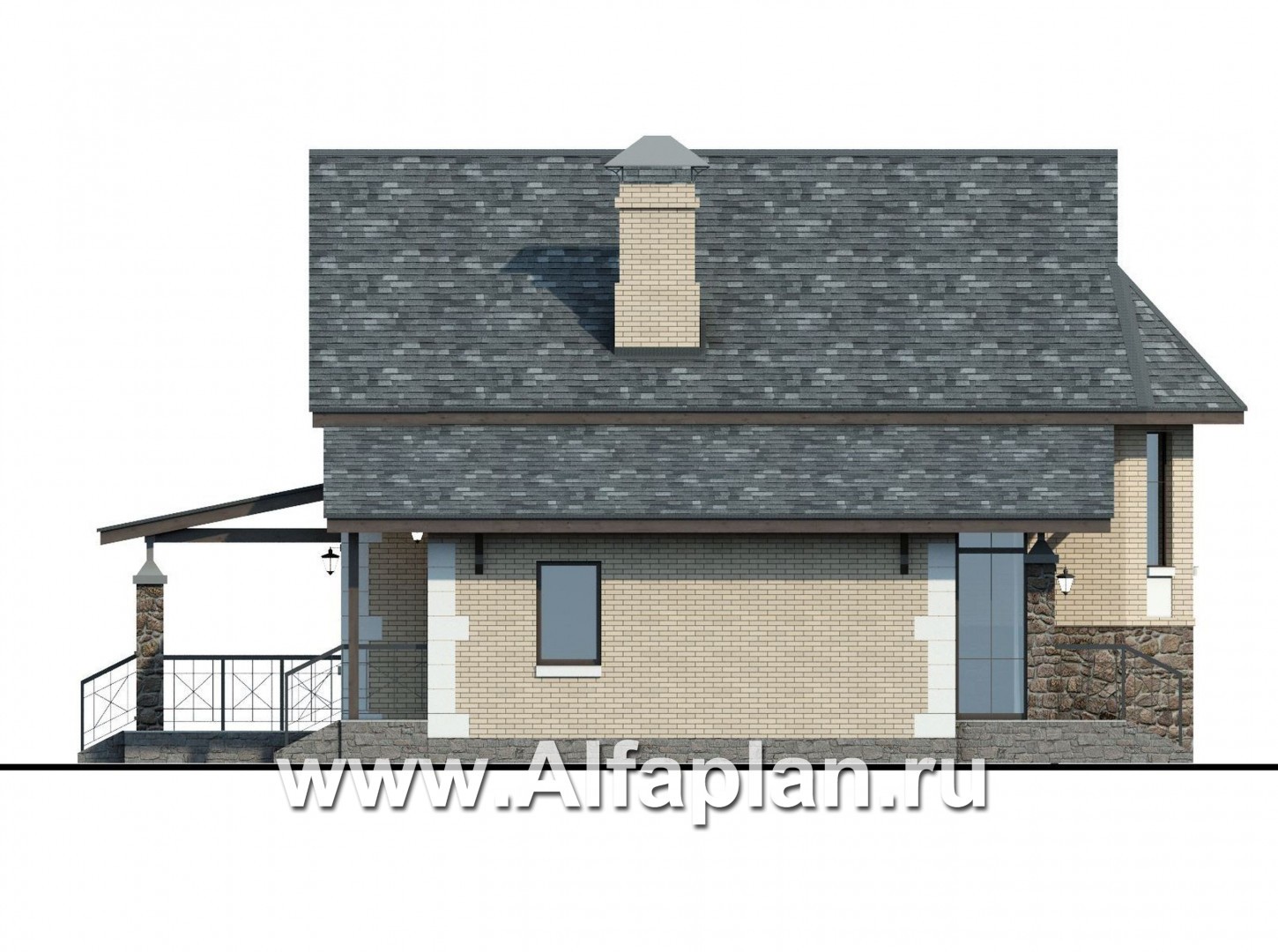

Вид справа
Вид справа

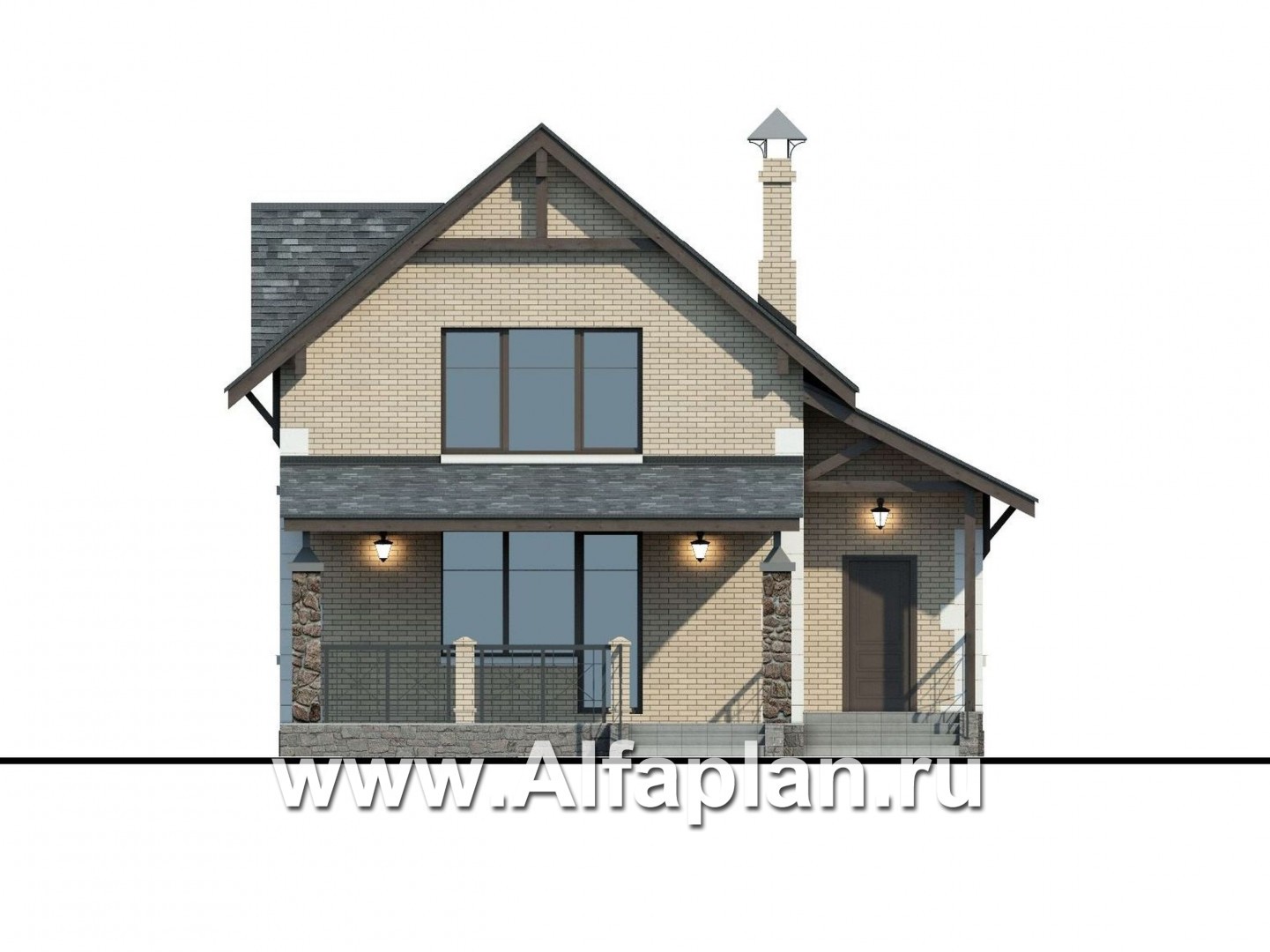

Вид сзади
Вид сзади

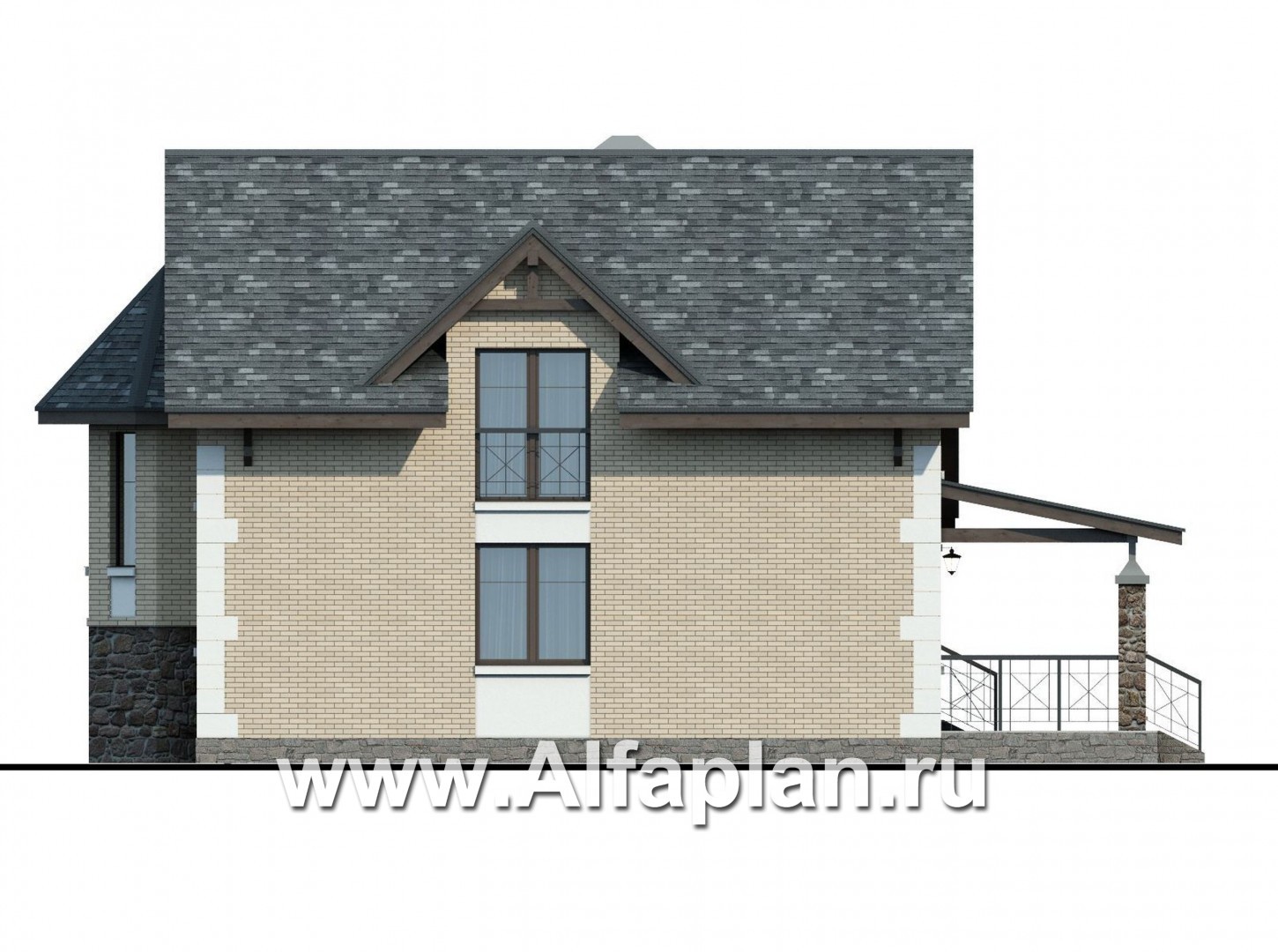

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

32.8(толщина 250 мм)  м3
Тип наружных стенгазо(пено)бетон-375мм. или кирпич-380мм(альтернативно)

63.1/63.95  м3
Тип внутренних стенгазо(пено)бетон-375мм. или кирпич-380мм (альтернативно)

7.0/7.1  м3
Тип перекрытиймонолитное ж/б над 1-ым эт, по дерев. балкам над 2-ым

14.1  м3
Тип кровлибитумная черепица

192.6  м2
Наружная отделкалицевой кирпич, штукатурка, облицовочный камень

157.3/6.7  м2
Наружная отделка цоколяоблиовочный камень -15.63 м3

Высота домаот пола 1-го этажа

7.88  м
Высота 1-го этажаот пола до потолка

2.75  м
Высота 2-го этажаот пола до потолка

2.70  м
Мощность котлас бойлером горячей воды

35 квА
Расчетная электр. нагрузкас учетом электроплиты

17.45
Утеплительминеральная вата

Окна


Создание дома небольших размеров – всегда вызов для архитектора. Необходимо не только исключительно грамотно подойти к вопросу разработки внутренней планировки, но и добиться того чтобы постройка выглядела интересно, нестандартно.

В случае с этим проектом кирпичного (газобетонного) дома главным архитектурным элементом, привлекающим внимание, стал эффектный эркер на главном фасаде. Окна вытянутой формы, высокий цоколь, отделанный грубым рустовым камнем, а также остроконечная многогранная кровля эркера придают очертаниям дома привлекательную «неправильность».

В остальном же заметен явственный отпечаток скандинавского стиля: лаконичные, подчеркнуто простые формы, большие панорамные окна этого кирпичного (газобетонного) дома, скатная крыша – все это говорит о влиянии северно-европейской архитектурной традиции. Не противоречит общей идее и сдержанная цветовая гамма: темный облицовочный камень гармонирует со свинцово-серой битумной черепицей, предусмотренной для оформления кровли, и лицевым кирпичом песочного цвета. Впрочем, не обошлось и без контрастной нотки, которую вносят светлые оштукатуренные элементы фасада.

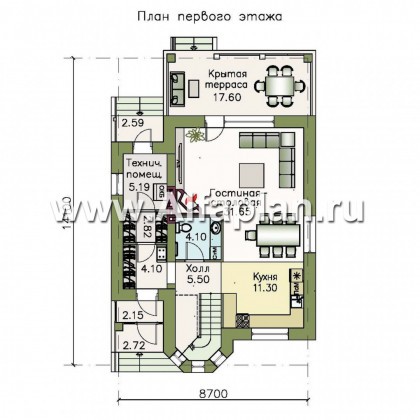

Пространство первого этажа в основном отдано под помещения гостевой группы. Это большая квадратная гостиная-столовая, которую при желании можно объединить с кухней и холлом в большую студию. В этом случае обеденный стол, расположенный возле бокового окна, будет находиться как раз на «водоразделе» функциональных зон.

Из гостиной, а точнее – из зоны отдыха, символически очерченной угловым камином, можно попасть на большую крытую террасу, где, согласно  проекту дома из кирпича (газобетона), предполагается разместить дополнительную обеденную зону. С террасы предусмотрен отдельный выход во двор.

Проект коттеджа предусматривает и еще один – третий, служебный выход. Он также располагается со стороны двора и ведет в хозблок: это несколько различных по размеру помещений – в  том числе гардеробная и прихожая, размещенных вдоль одной линии. Таким образом, с главного входа можно попасть непосредственно во двор, минуя жилое пространство.

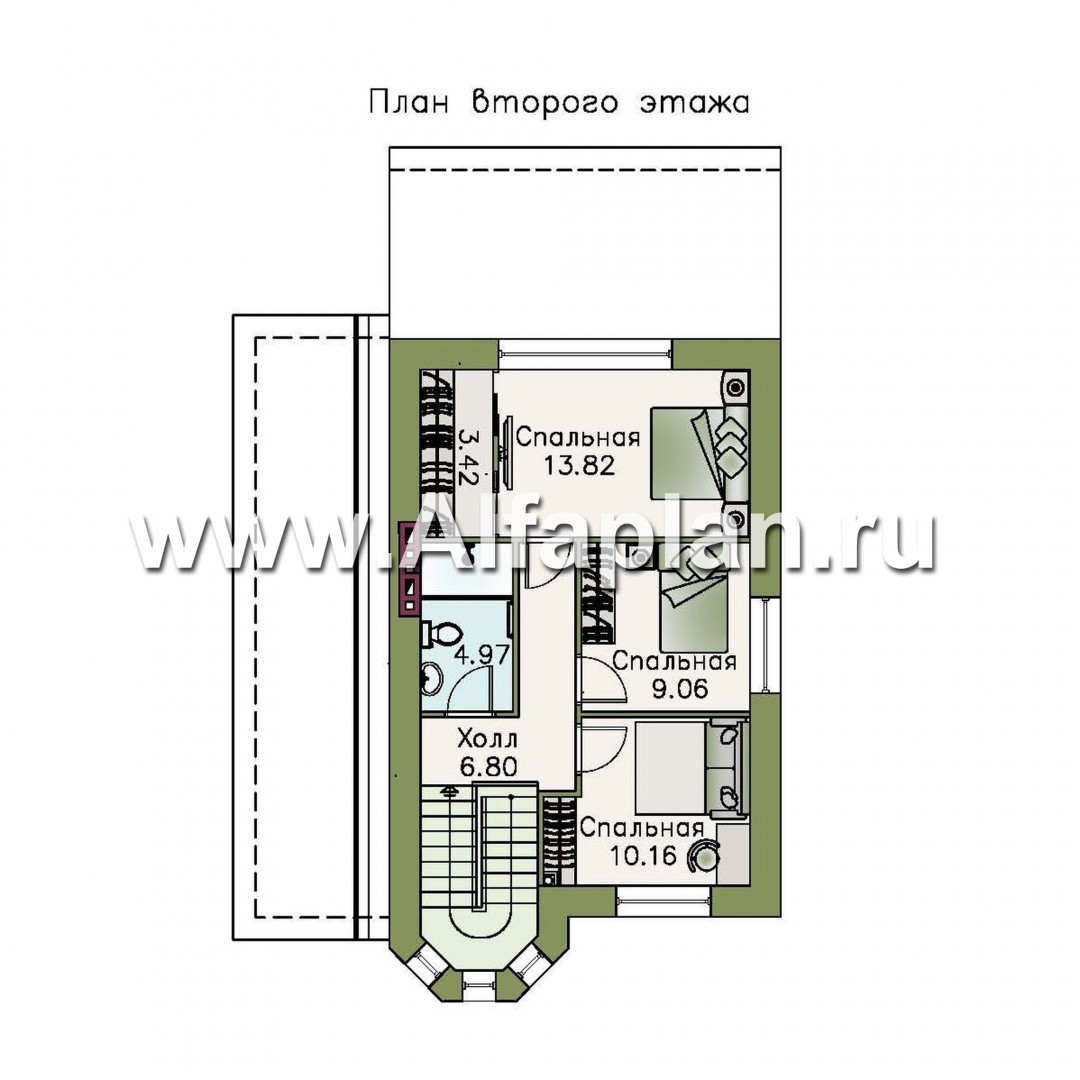

На втором этаже этого дома из кирпича (газобетона) по традиции расположились помещения приватной зоны. Это три спальни, являющиеся смежными, причем одна значительно больше по размеру.  Все помещения группируются вокруг вытянутого холла.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Руслан из города Салават написал(а) 21.04.2016:

Вопрос по проекту 172A. Здравствуйте, возможно ли, в ход в дом сделать не прямо, а вправо, под лестницу, при этом туалет перенести на освободившееся место, т.е. в ряд: туалет, постирочная, котельная, оставив вход в последнюю только с улицы. Если возможно, то какова будет цена с изменениями?

Руслан, здравствуйте.
к сожалению, такой вариант не получится. Не позволит недостаточная высота под промежуточной площадки лестницы.
