520A

"Кадет" - компактный коттедж с отличной планировкой

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
110.30103.8357.57
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)26000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

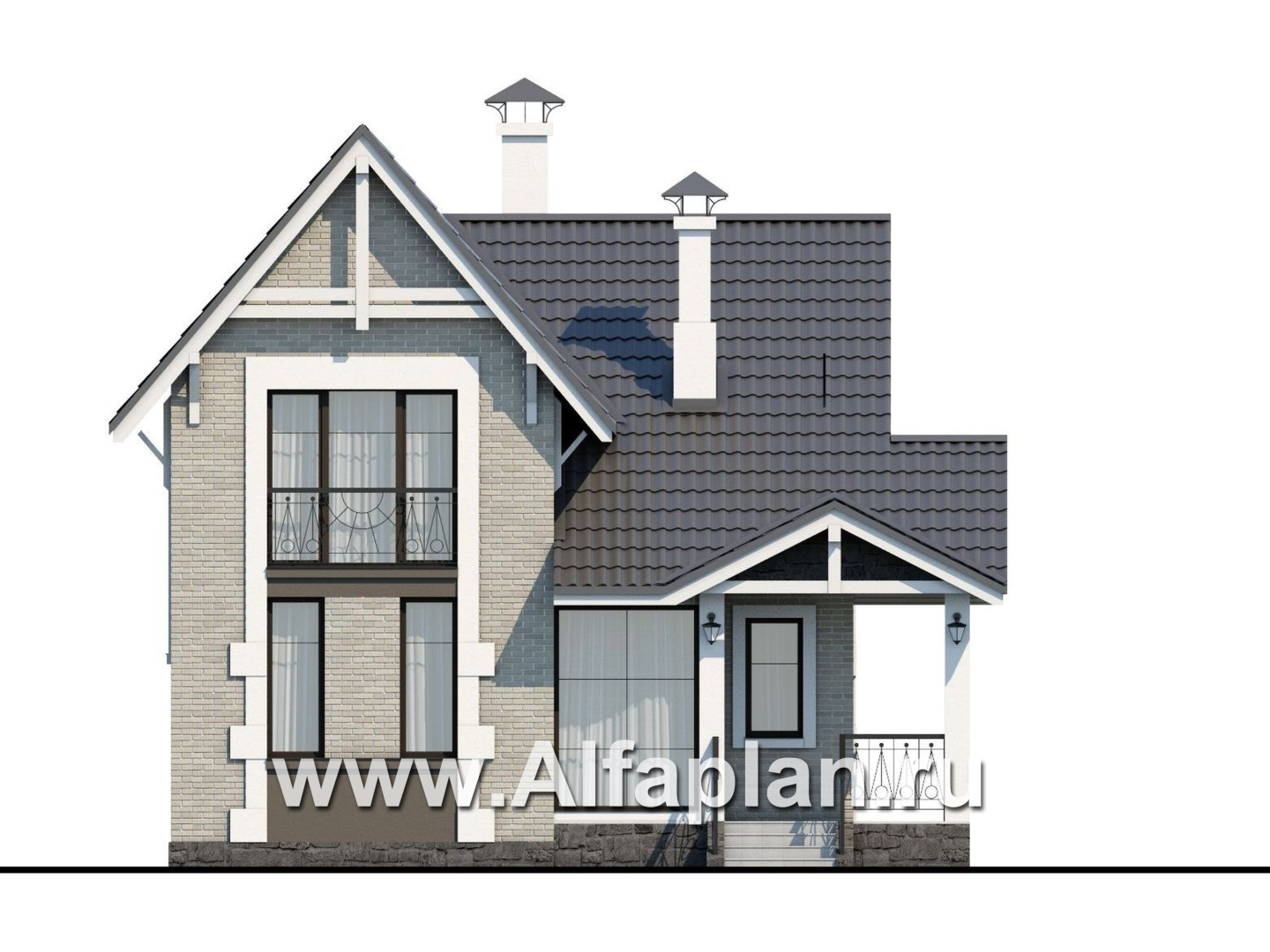

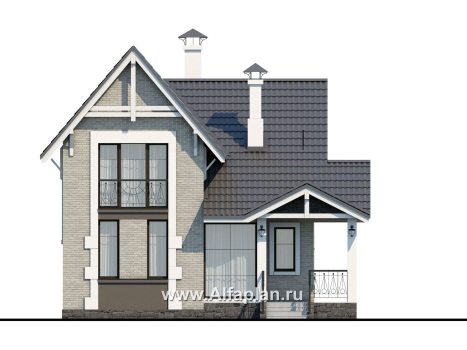

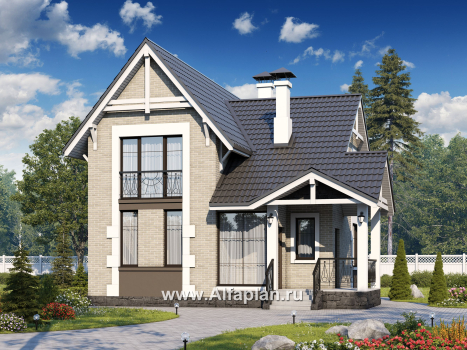

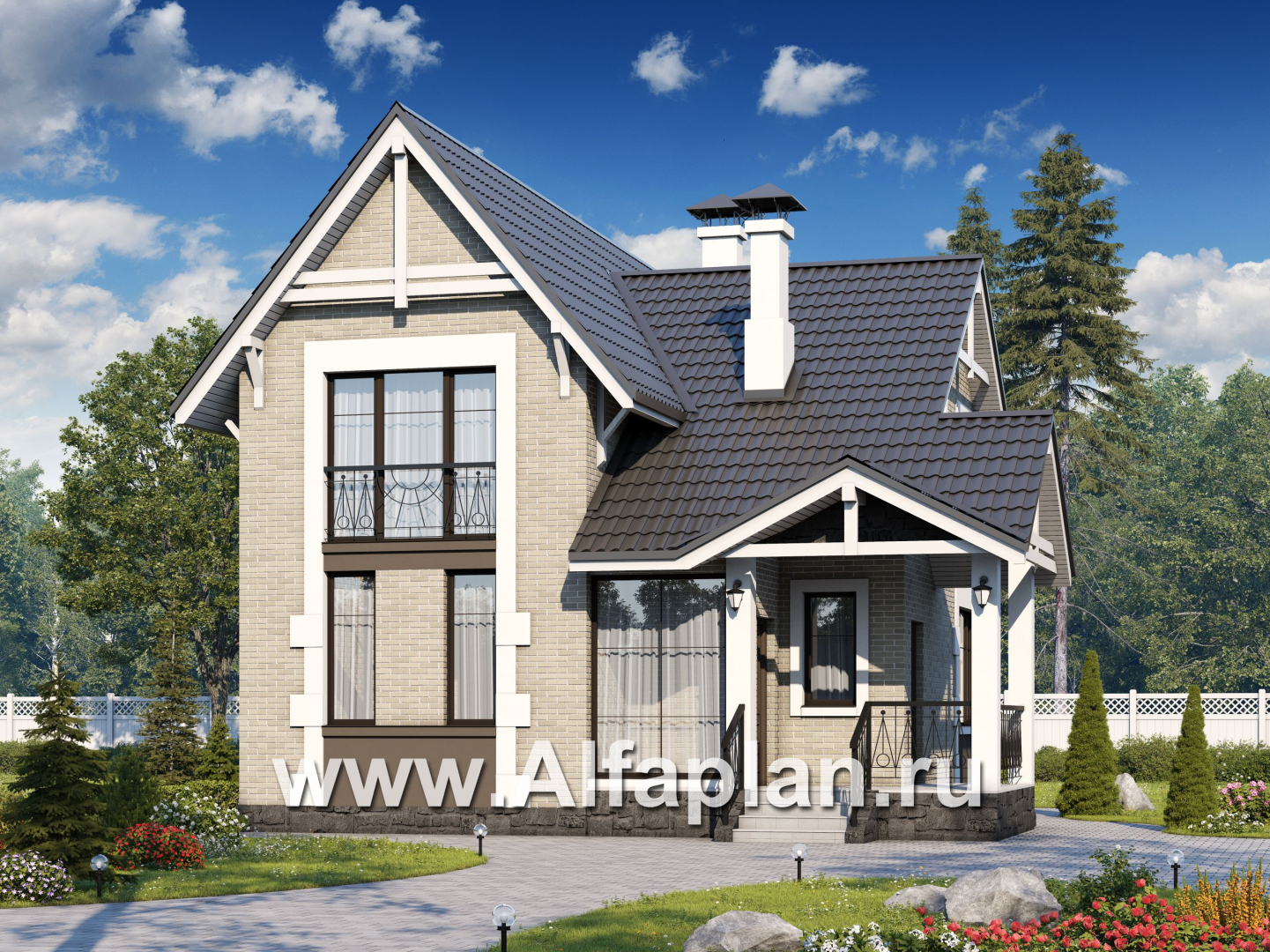

Вид спереди
Вид спереди

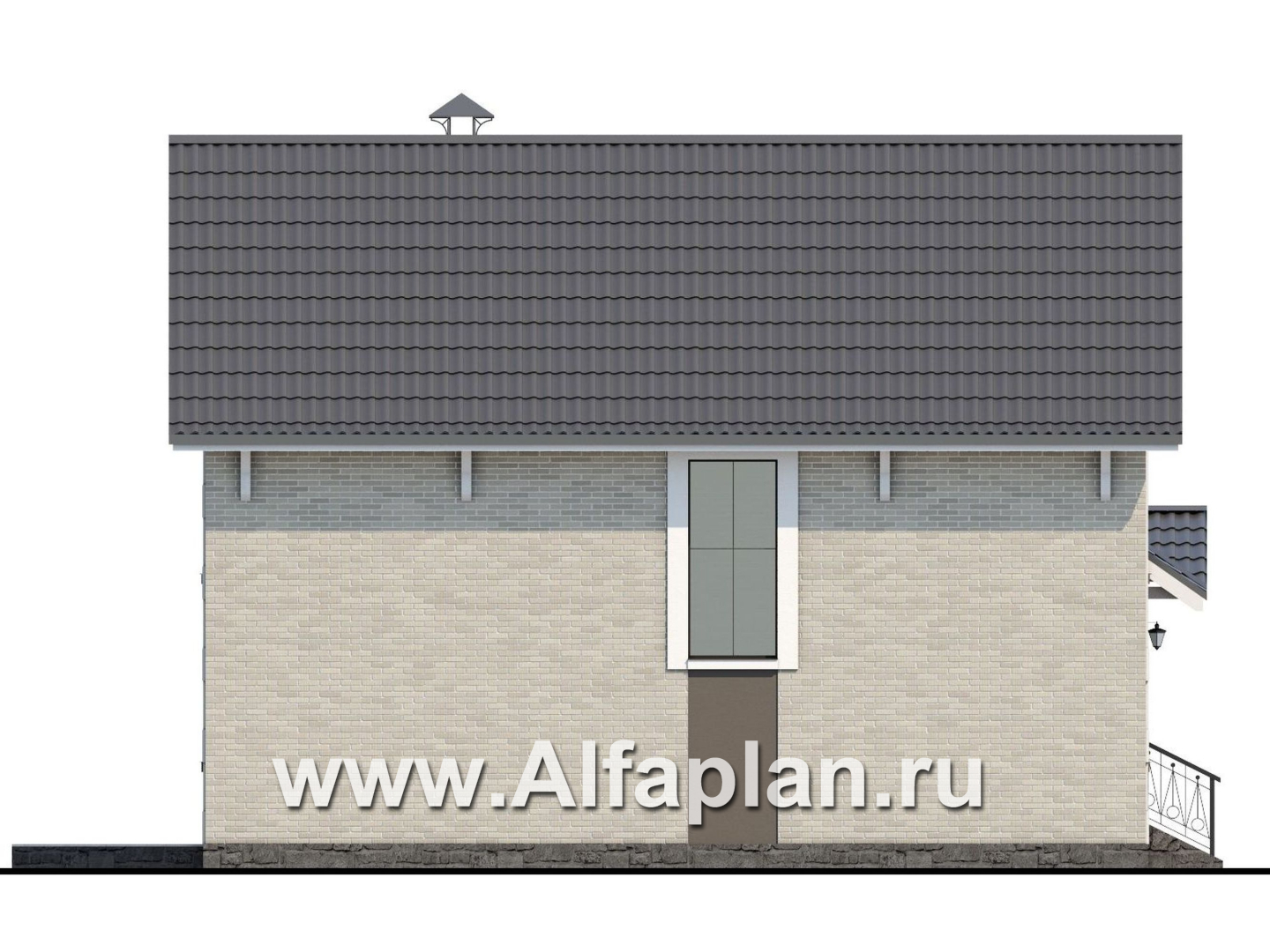

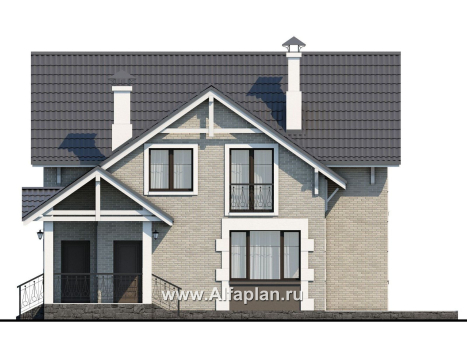

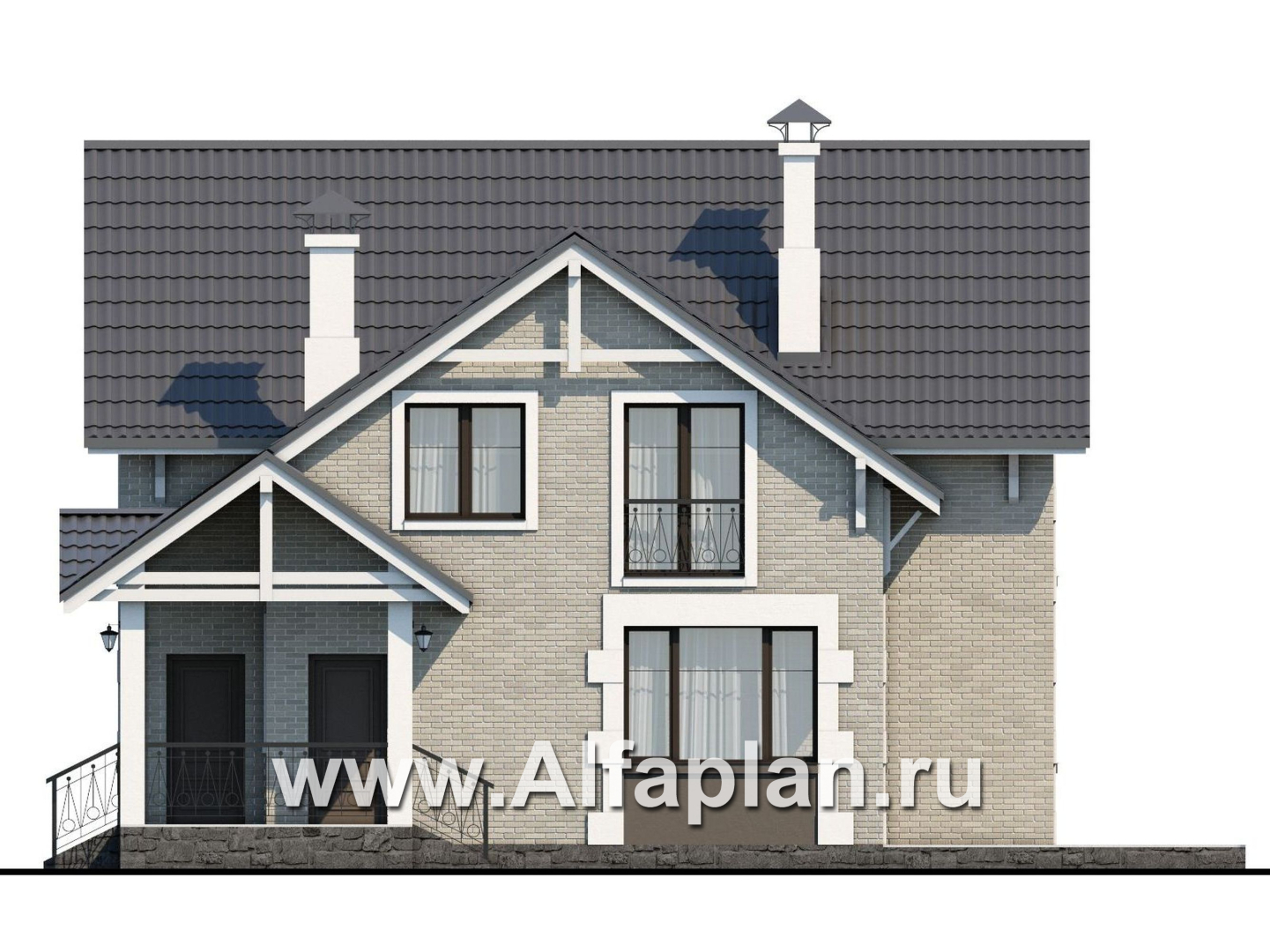

Вид справа
Вид справа

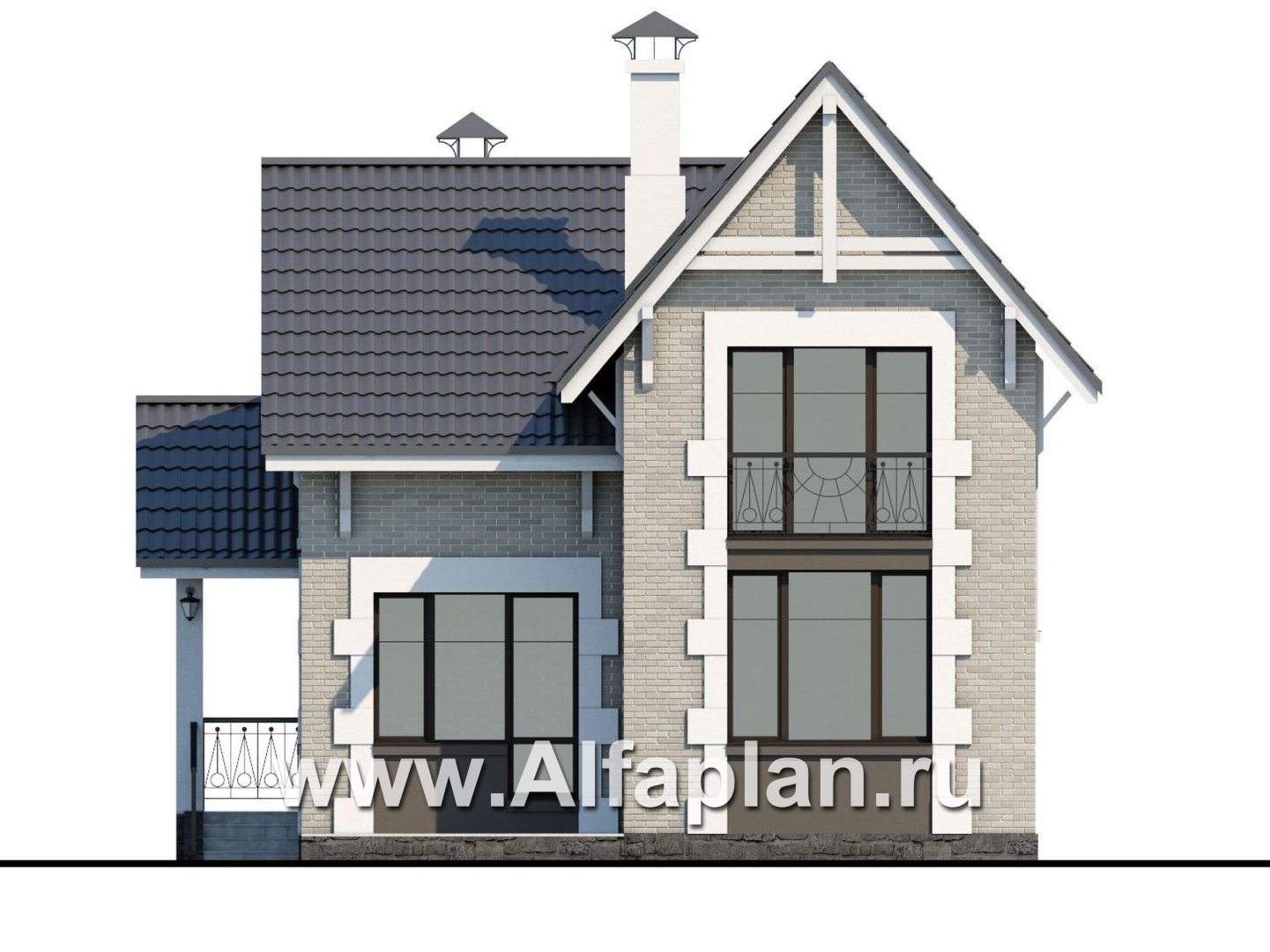

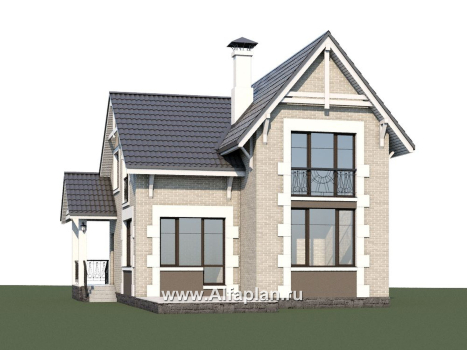

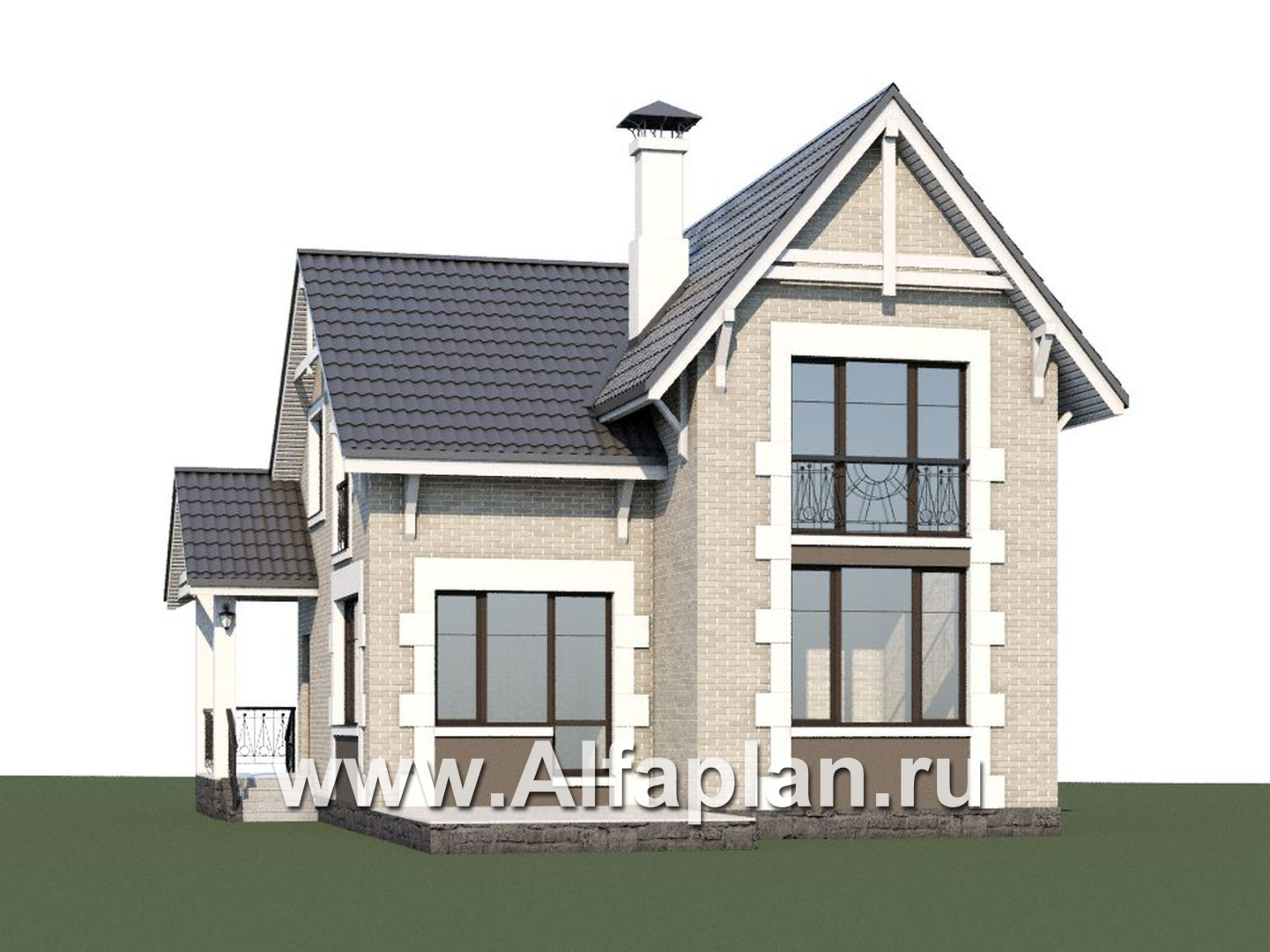

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

24,3 (бетон В25)  м3
Тип наружных стенгазобетон или кирпич (альтернативно)

72,4 / 73,3  м3
Тип внутренних стенкирпич

10,2  м3
Тип перекрытийнад 1 эт - монолит ж/б, над 2 эт- под деревянным балкам.

7,6 (пол 1го эт) + 10,6 (над 1ым эт)  м3
Крышапо деревянным стропилам

Тип кровлибитумная / натуральная черепица

166,8  м2
Наружная отделкаоблицовочный кирпич + штукатурка

178,9 + 43,6  м2
Наружная отделка цоколяискусственный камень15,95 м2

Высота домаот пола 1-го этажа

8,40  м
Высота 1-го этажаот пола до потолка

2,75  м
Высота 2-го этажаот пола до потолка

2,75  м
Высота мансардного скоса1,515

Утеплительмин.вата - 209,1 м2

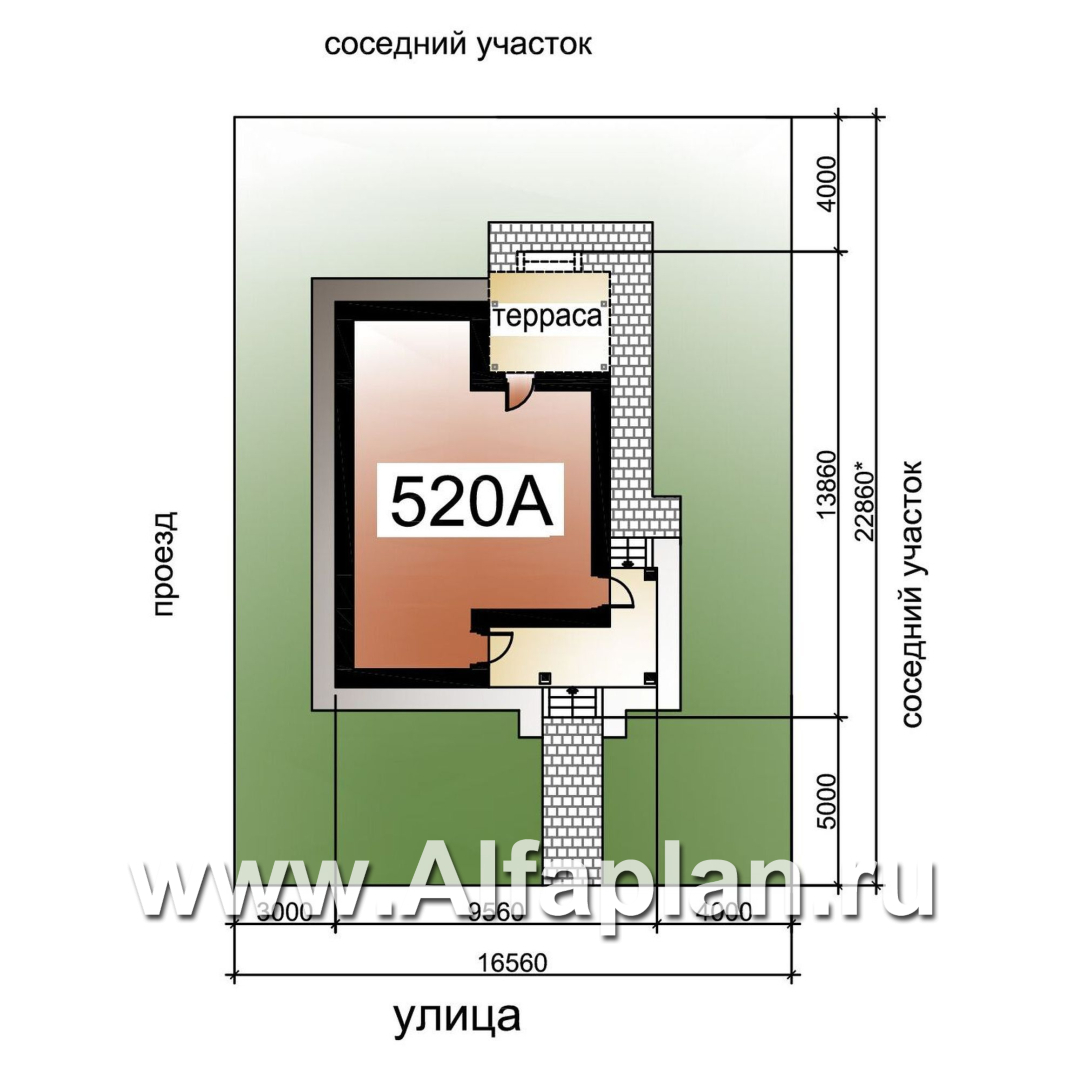

В случае если необходимо подобрать дом для небольшого участка, стоит обратить внимание на представленный здесь проект коттеджа. У него есть все необходимое для комфортного проживания, благодаря рационально организованному внутреннему пространству. Добавим, что и внешний вид постройки вполне соответствует самым серьезным требованиям.

Облик этого дома из газобетона (кирпича) напоминает о скандинавском стиле – достаточно обратить внимание на простые очертания фасадов, сдержанную цветовую гамму, панорамные окна. Размер окон столь внушителен, что для безопасности их использования предусмотрены специальные ограждения. Соответствует западной архитектурной традиции и сложная остроконечная кровля, геометрия которой подчеркнута внешними сваями.

При этом в декоре фасадов отчетливо прослеживаются реминисценции с классическим стилем – речь, к примеру, о наличии характерных декоративных элементов, напоминающих рустовку углов. Кроме того, центральный вход, напоминающий классический портик, оформлен стилизованными коваными фонарями.

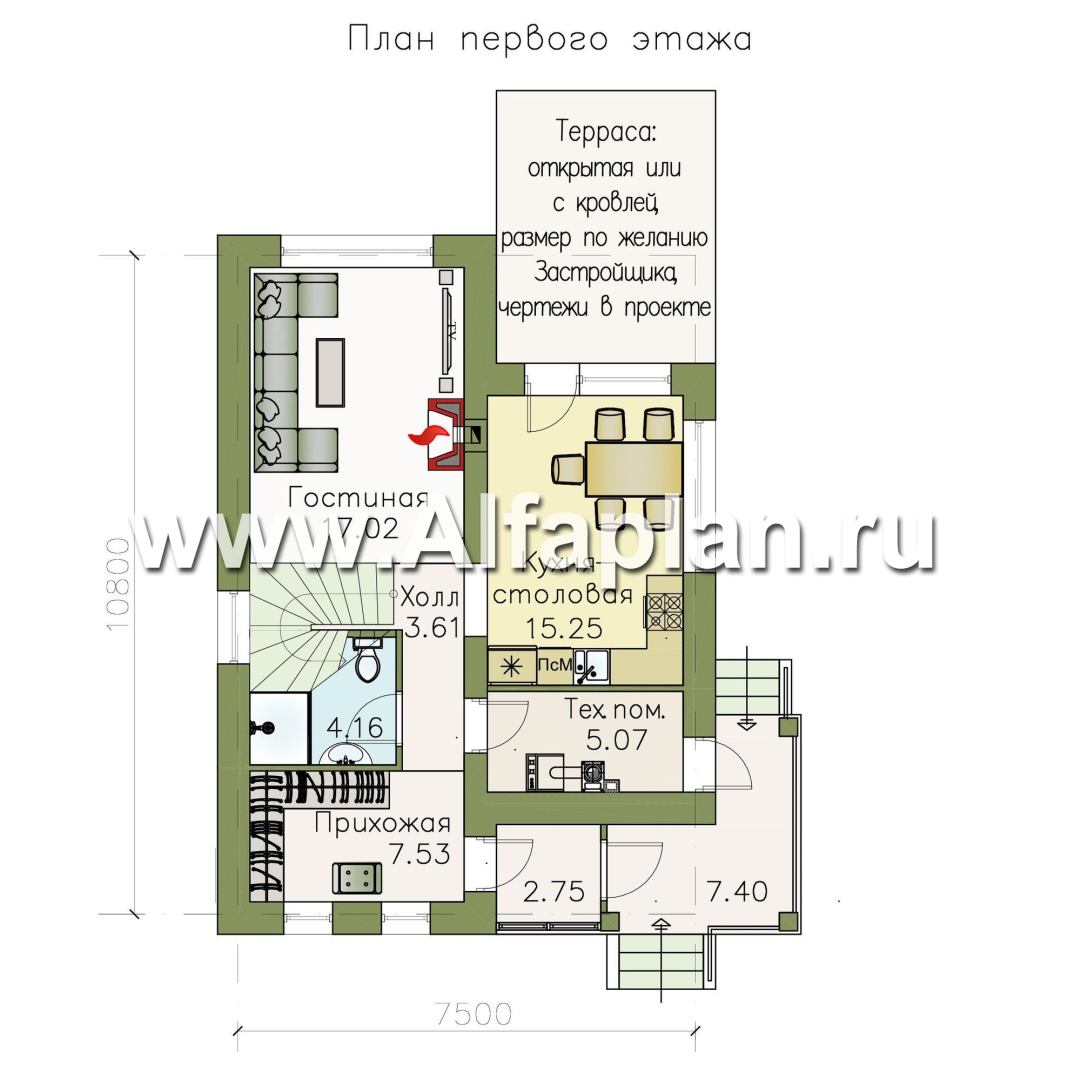

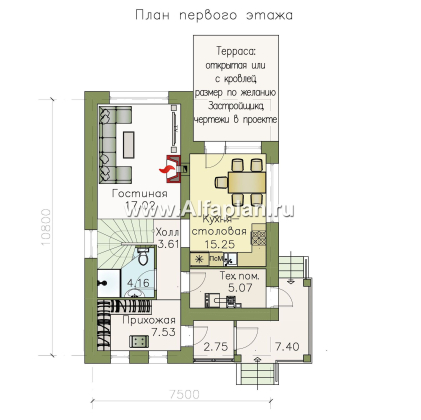

Проектом дома из кирпича (газобетона) предусмотрено два этажа, в том числе жилая мансарда. Пространство первого этажа преимущественно отдано под гостевую зону, которая представлена гостиной с камином и кухней-столовой. Логическим продолжением гостиной выступает узкий холл с лестницей на второй этаж.

Гостевое пространство расширено за счет террасы, попасть на которую можно из столовой зоны. Наличие или отсутствие кровли, а также площадь террасы уточняются у заказчика. Существует вариант проекта с еще одним пристроенным помещением, а именно – с автомобильным навесом (520B).

На первом этаже этого кирпичного (газобетонного) дома нашлось место и для помещений вспомогательного назначения. Это входная группа, представленная тамбуром и прихожей, а также хозблок. Он сообщается с холлом, а также снабжен собственным выходом со стороны главного фасада.

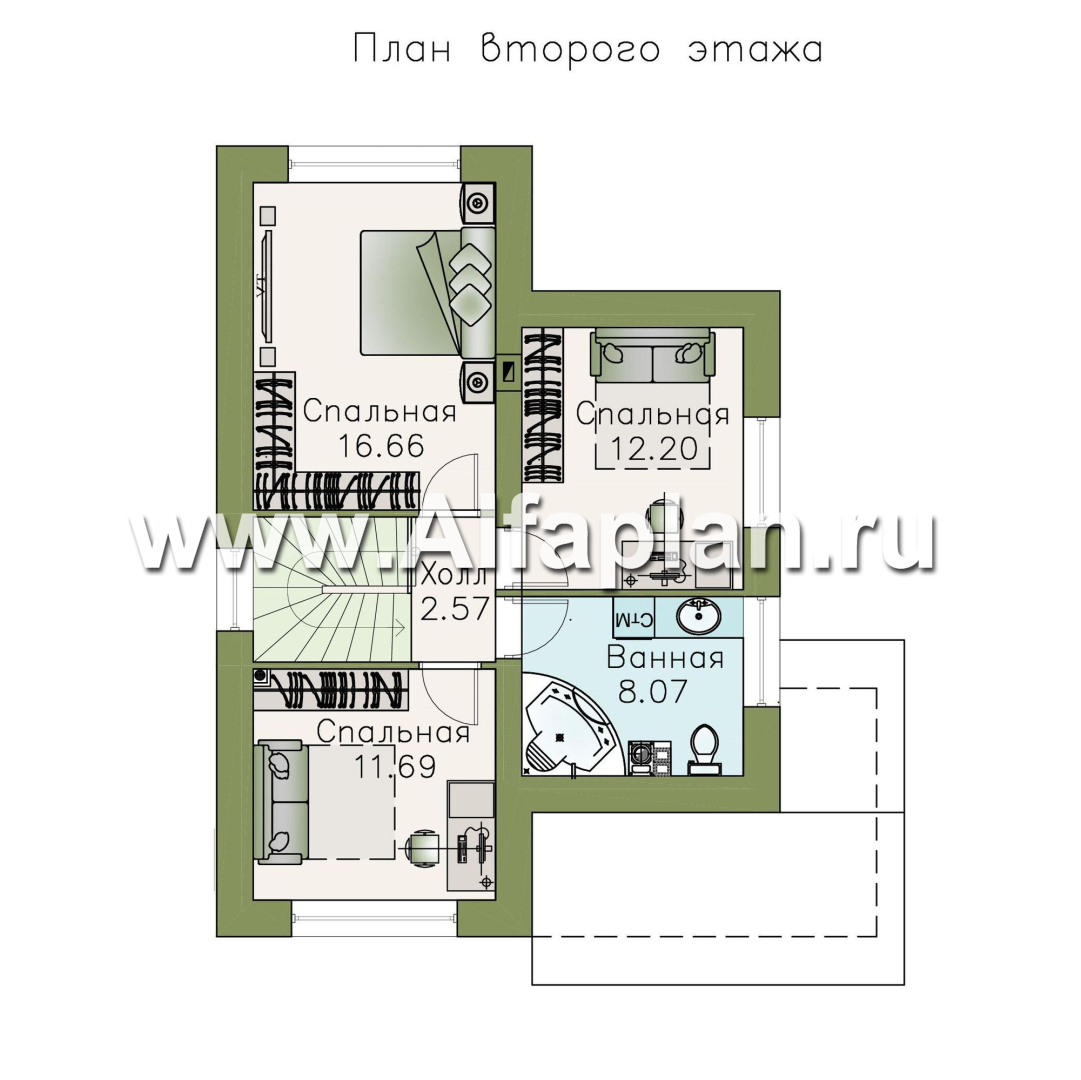

Пространство мансардного этажа целиком отдано под помещения приватной группы. Это три спальни, причем две из них сопоставимы по площади. Родительская спальня частично расположена в эркере со стороны дворового фасада. Согласно проекту кирпичного (газобетонного) дома, все помещения этажа, включая ванную комнату общего пользования, сгруппированы вокруг небольшого холла.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Светлана из города Челябинск написал(а) 19.01.2015:

Здравствуйте! А адаптировать этот проект под комбинированный дом есть возможность? Что бы первый этаж кирпич, а второй брус или бревно

Светлана, здравствуйте.
Вы можете применить на мансардном этаже профилированный брус. Но ощутимой экономии такой вариант не даст, конструктивное решение усложнит.
Мы за выполнение такого варианта в Проекте не возьмемся.
