98AC

"Голицин" - коттедж с двусветной гостиной и цоколем

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
255.50226.01142.81
Общая площадь, включая цокольный этаж, м2 Общая (отапливаемая) площадь цокольного этажа, м2
395.09130.70
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)52000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытия - из сборных ж/б плит над цокольным и 1-ым этажами5000

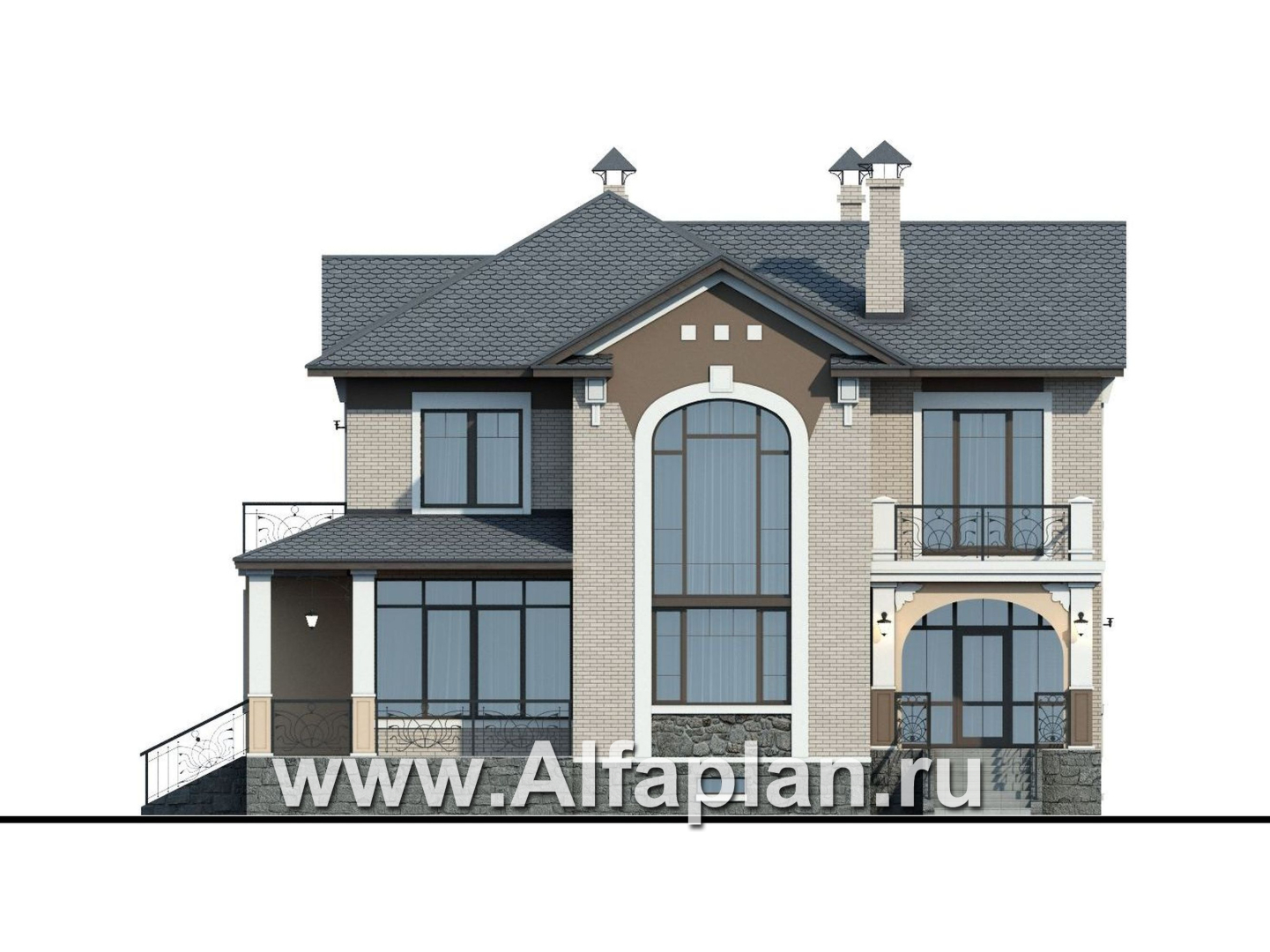

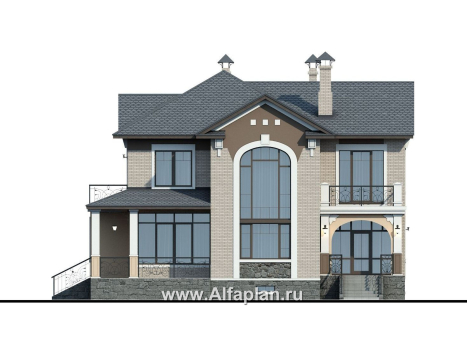

Вид спереди
Вид спереди

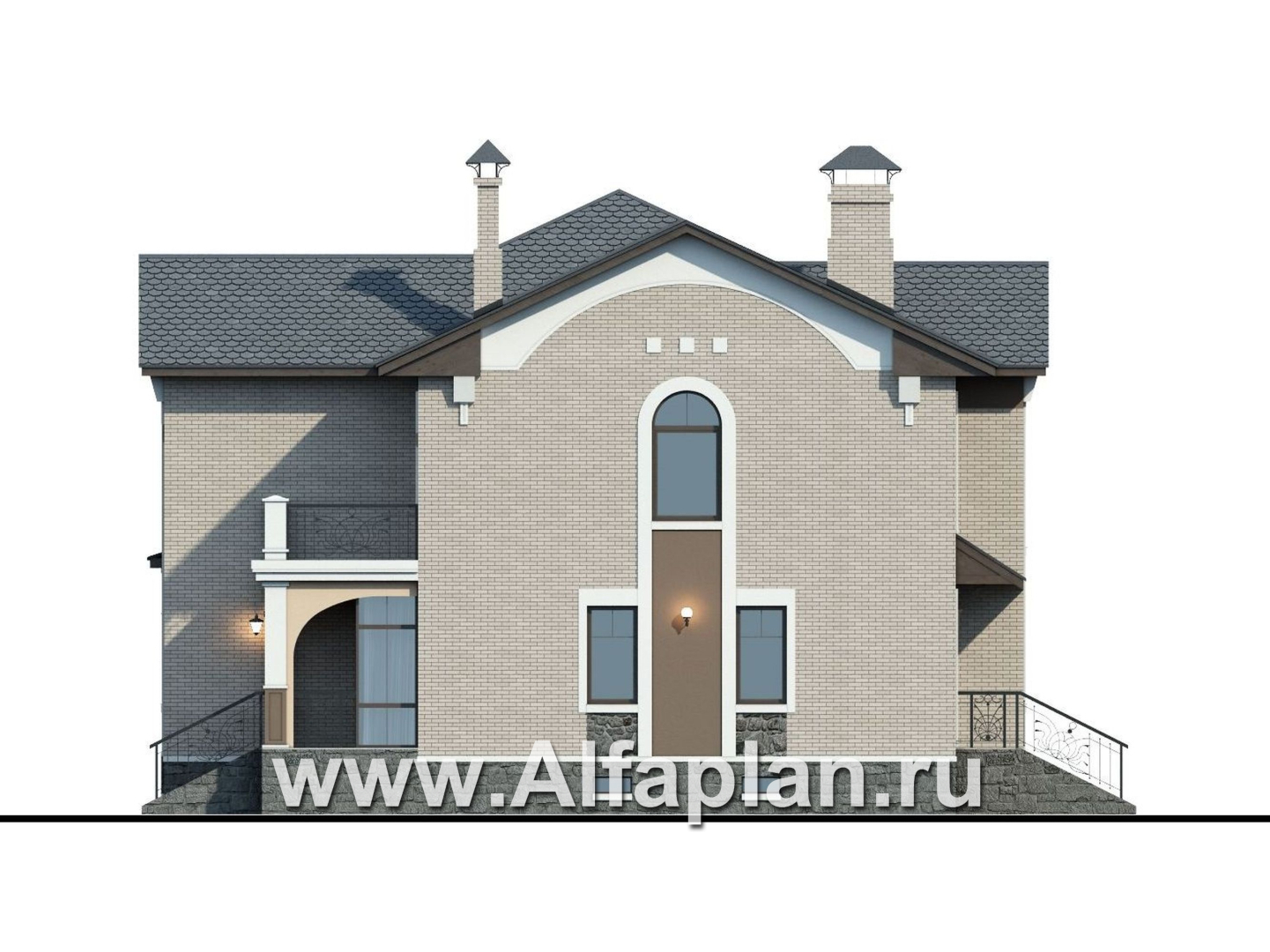

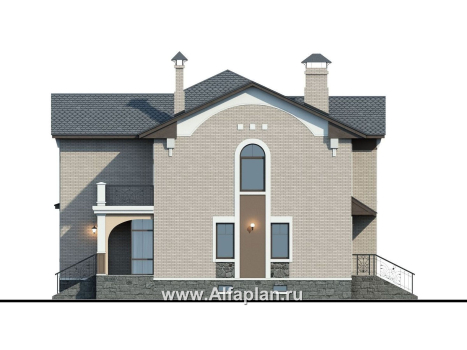

Вид справа
Вид справа

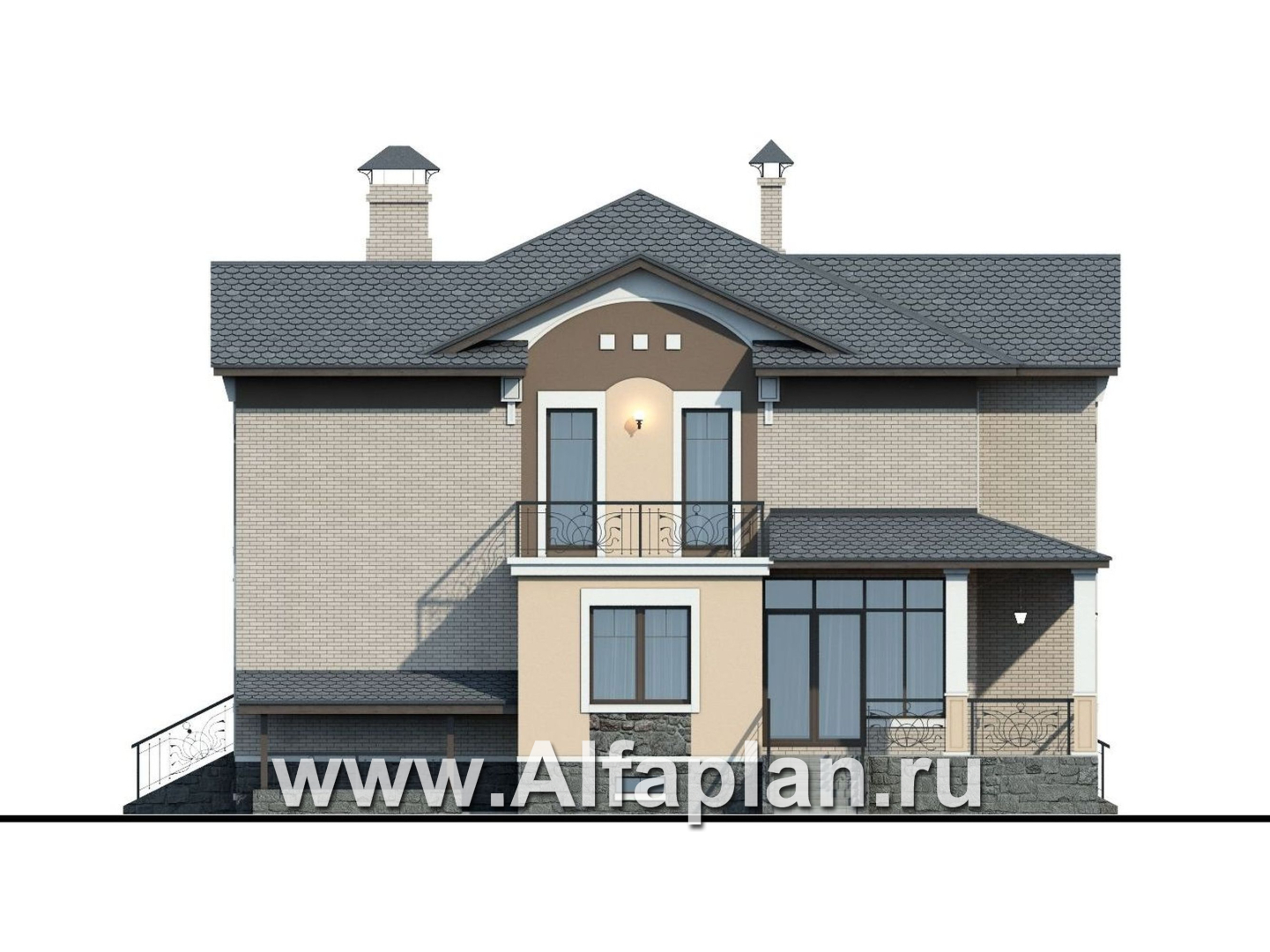

Вид сзади
Вид сзади

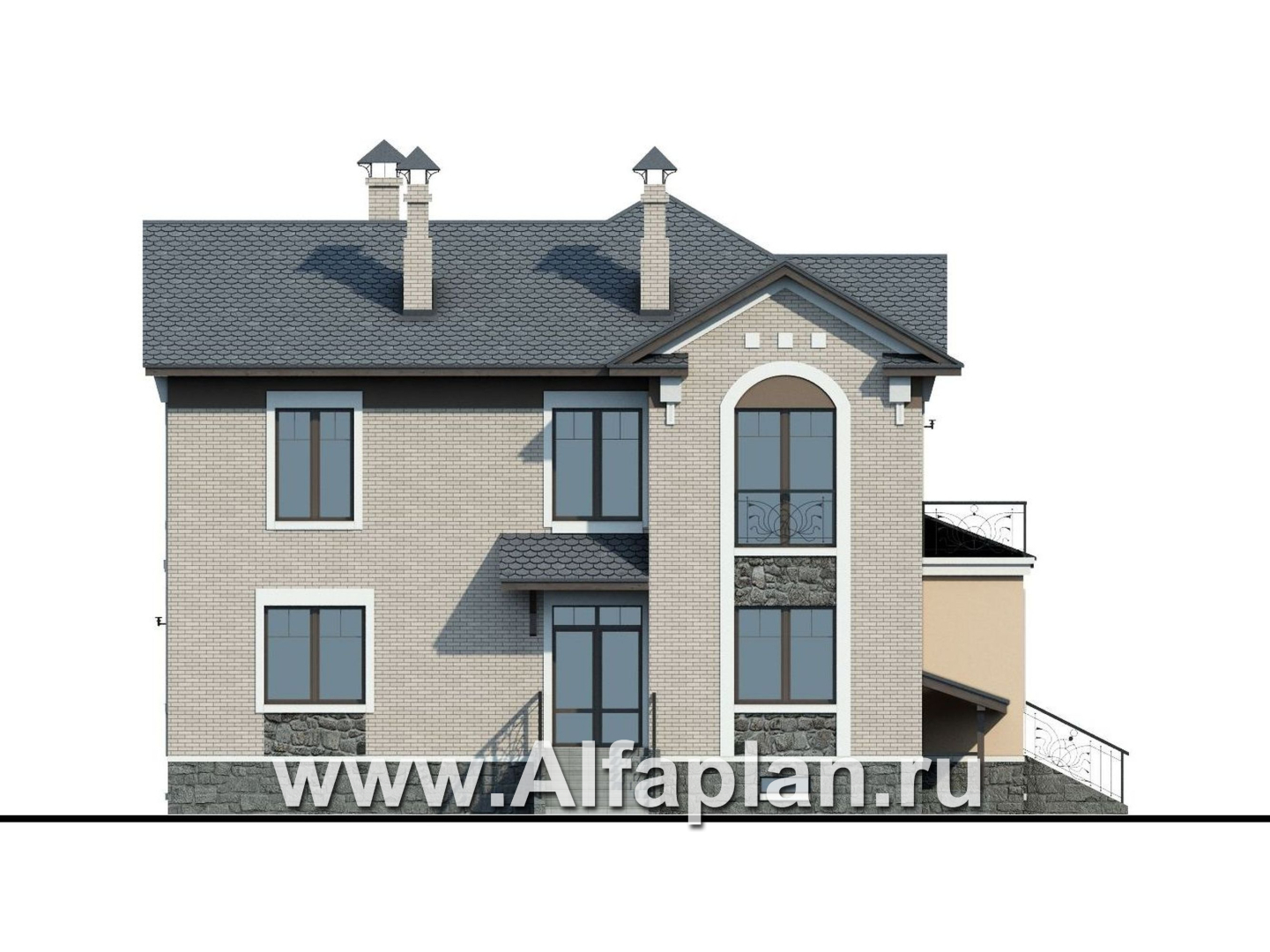

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита, стены

106.9  м3
Тип наружных стенгазобетонные (пено) блоки

136.0  м3
Тип внутренних стенкирпич, газобетонные блоки

9.4/28.5  м3
Тип перекрытиймонолитные ж/б над 1и 2эт.

22.4 + 22.4  м3
Крышапо деревянным стропилам

Тип кровлибитумная черепица, возможна металлочерепица или натуральная

272.0  м2
Наружная отделкаоблицовочный кирпич, штукатурка

324.6-" Терка"  м2
Наружная отделка цоколяискусственный камень 61.9 м2

Габаритные размеры домабез крылец

15.1х15.1 м  м
Высота домаот уровня пола первого этажа

9.9м  м
Высота цокольного этажаот пола до потолка

2.5м  м
Высота 1-го этажаот пола до потолка

3.0м  м
Высота 2-го этажаот пола до потолка

2.95м  м
Мощность котлас бойлером и расширительным баком

60 квт
Расчетная электр. нагрузкас у четом электроплиты

23.4
Утеплительминеральная вата


Если вы хотите почувствовать себя настоящим дворянином, то коттедж «Голицин» создан для вас. Проекты домов площадью около 400 м2 предназначены для комфортного проживания больших семей. Архитектурный облик сочетает в себе особенности скандинавского стиля с компактным размером строения, большим выносом крыш и классицизма с его строгими линиями. Ассиметричный фасад встречает вас крыльцом с колоннами и парадной лестницей. Резные кованые перила придают изысканность фасаду.

Проекты коттеджей из газобетона предусматривают фундамент в виде монолитной ж/б плиты. Внешние стены возводятся из пеноблоков или газобетонных блоков, внутренняя стена строится из кирпича. Для утепления прокладывается слой минеральной ваты. Крыша коттеджа имеет комбинированную форму с навесами над открытой террасой и балконом. В качестве покрытия используется надежная битумная или натуральная черепица.

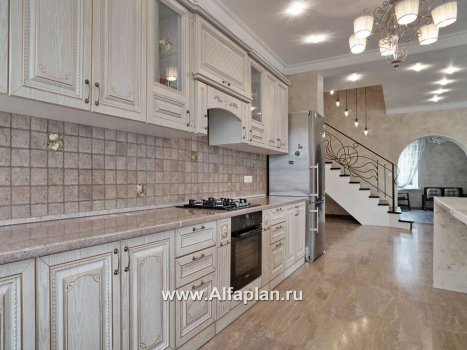

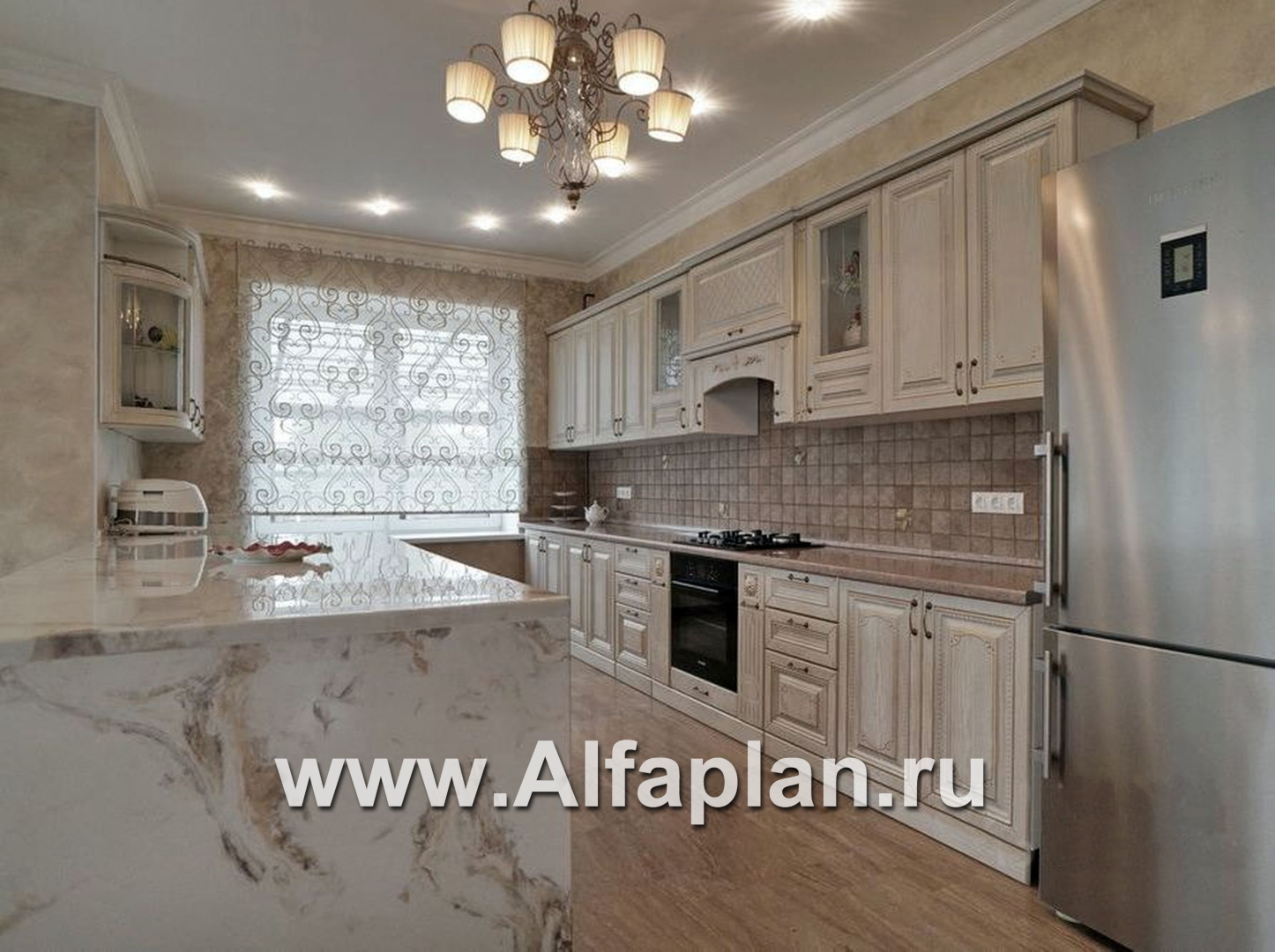

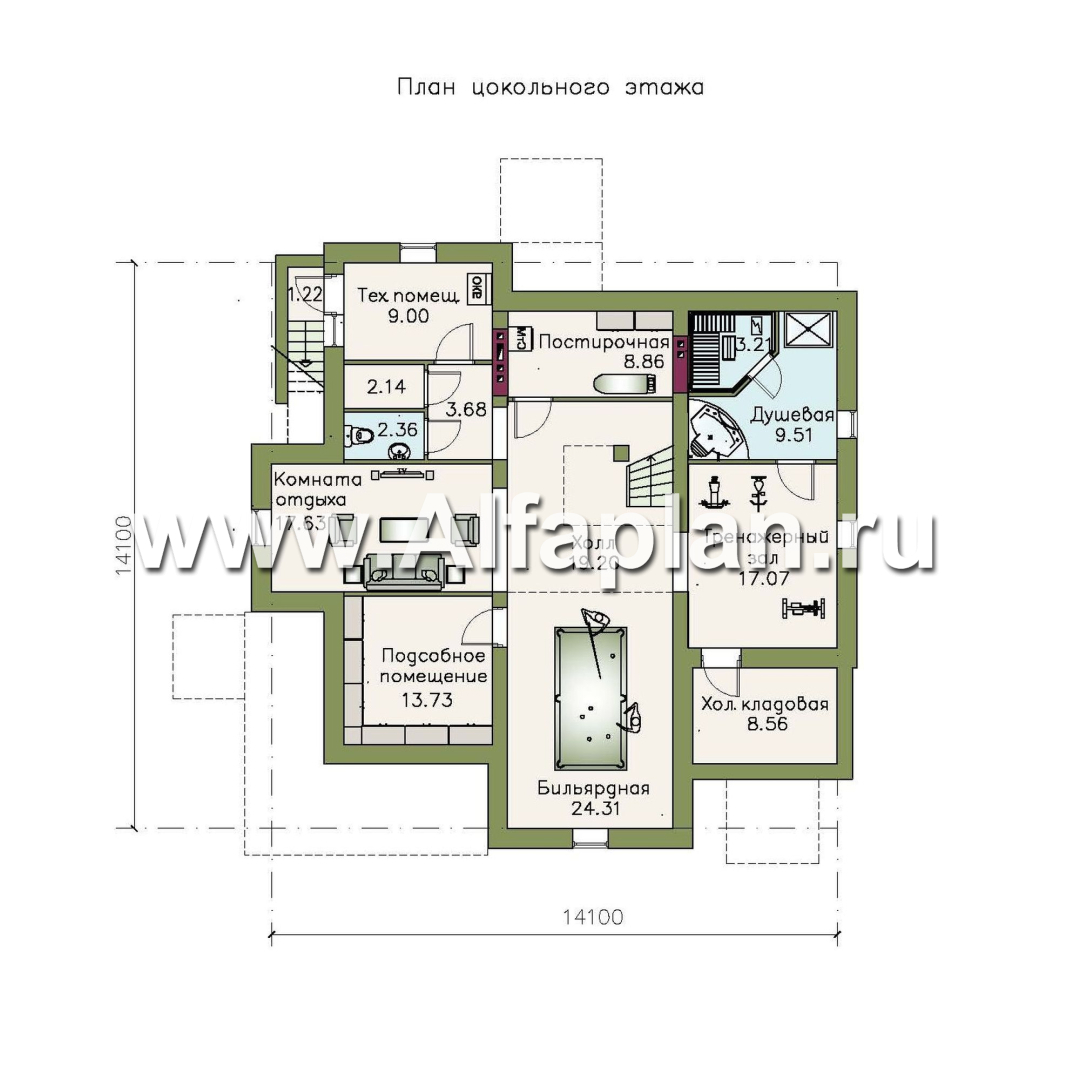

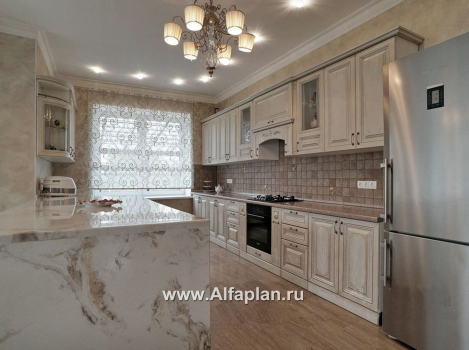

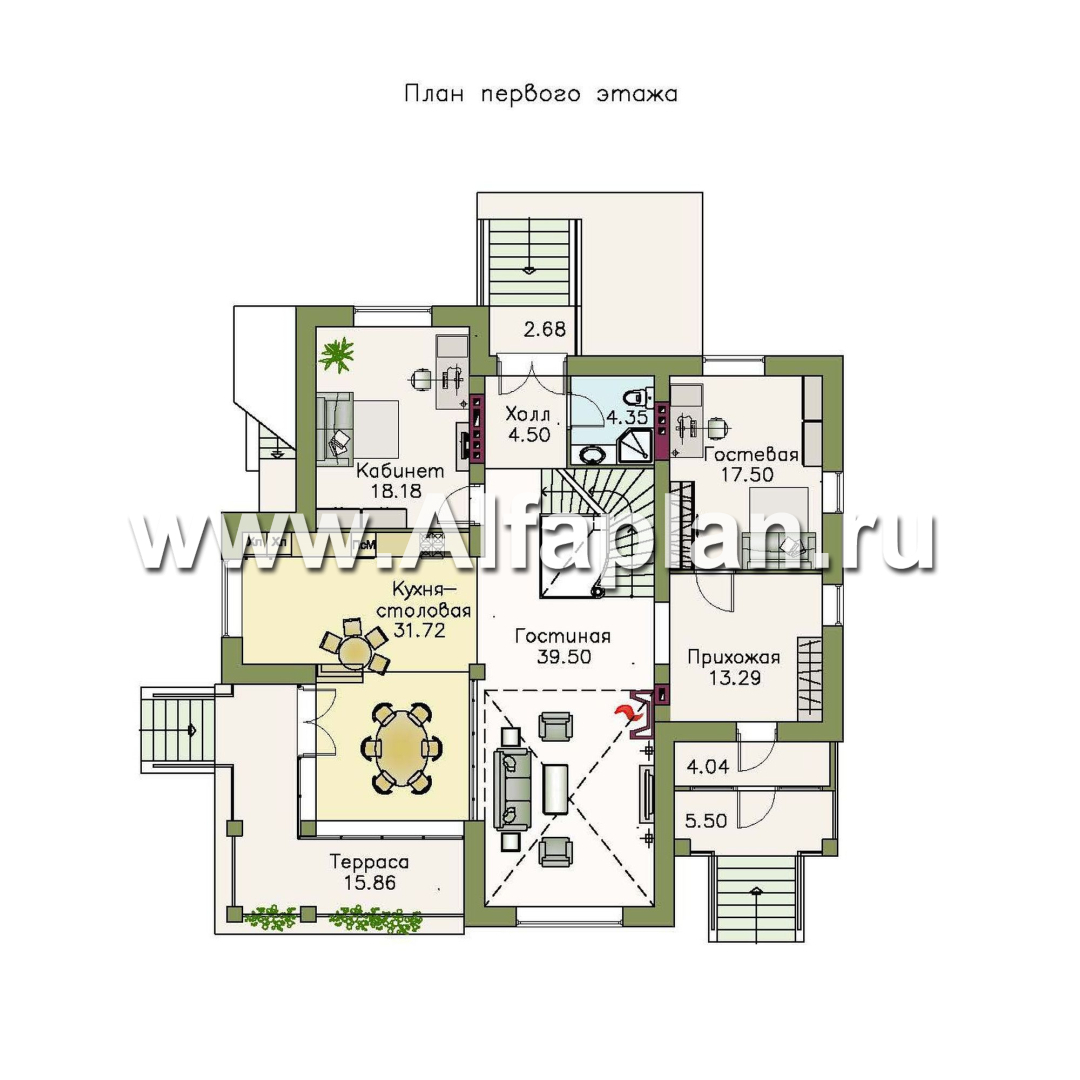

Цокольный этаж имеет несколько хозяйственных, подсобных помещений. Для развлечений предусмотрена бильярдная, тренажерный зал и комната отдыха. Через боковой вход на первом этаже вы попадете на открытую террасу, ведущую в кухню-столовую. Уютный рабочий кабинет имеет отдельный выход, что удобно при ненормированном рабочем дне хозяина дома. Гостиная с эркером имеет зону со вторым светом и панорамными окнами. Большие окна из комнаты открывают хороший вид на окружающий пейзаж. Для гостей вашего дома предусмотрена гостевая комната.

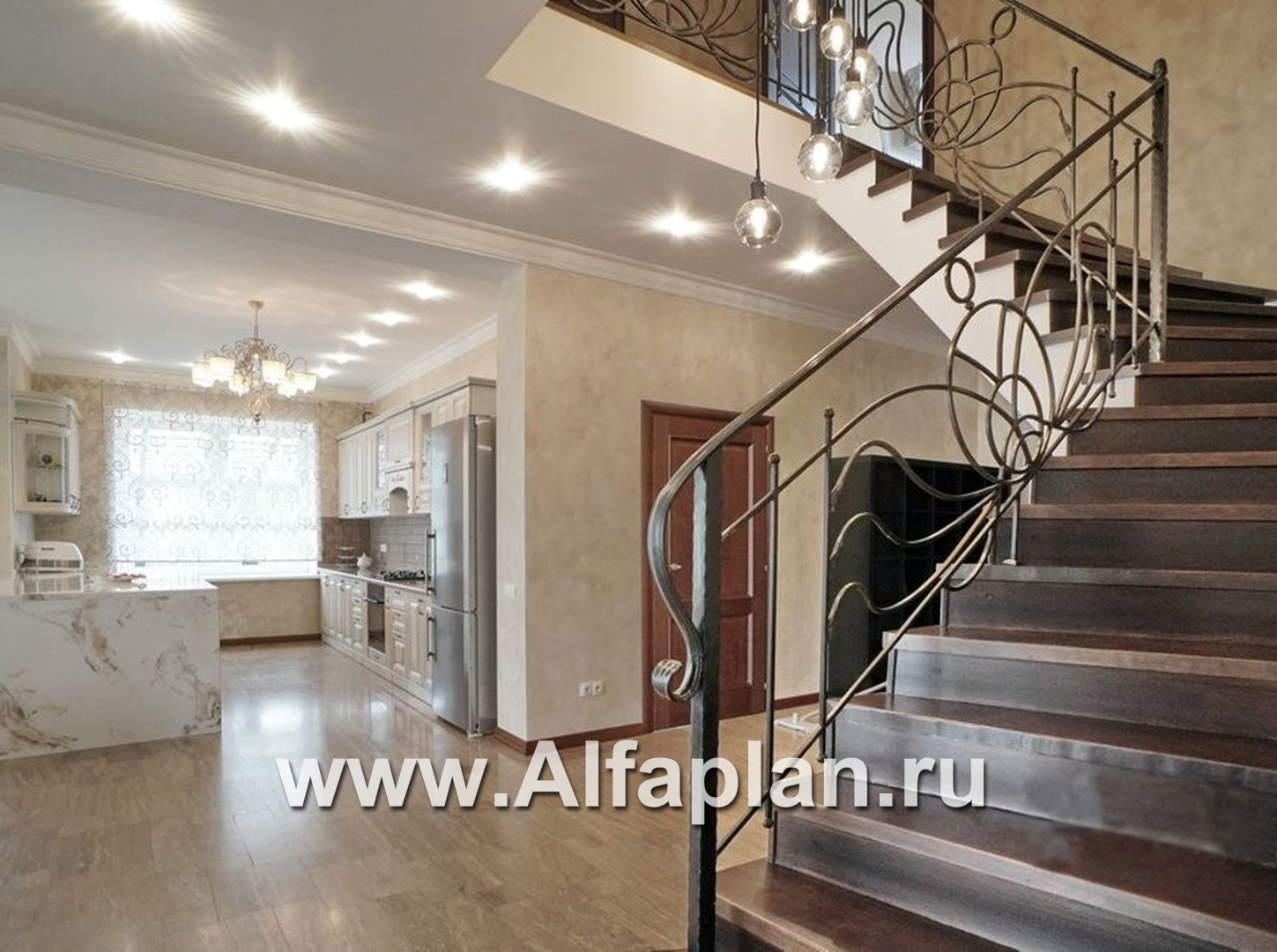

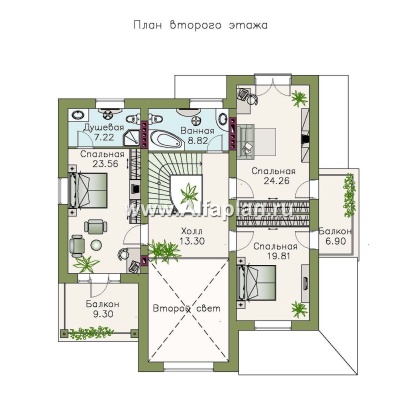

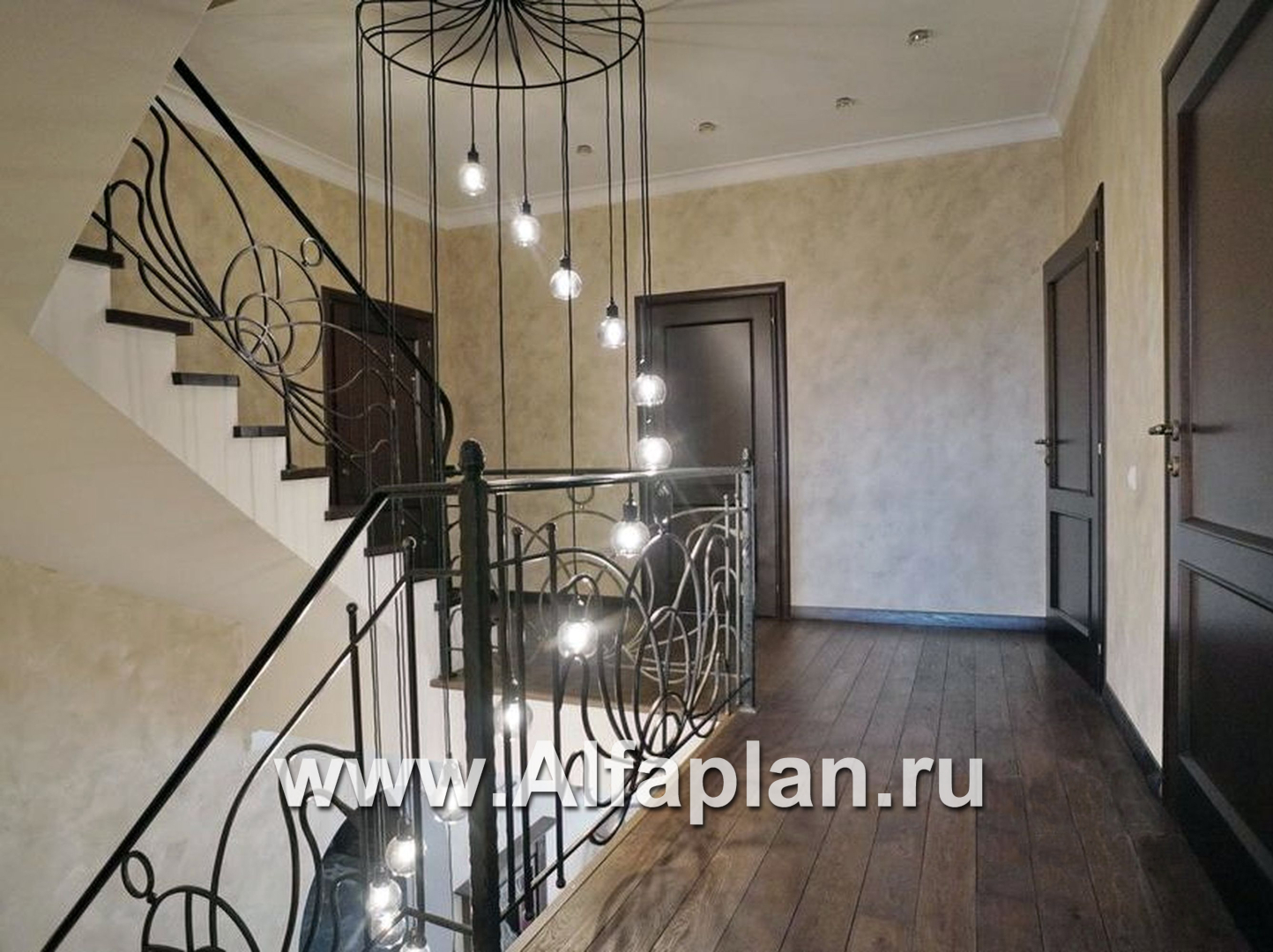

По широкой изогнутой лестнице из гостиной вы попадаете в холл второго этажа. Для членов семьи предусмотрены три просторные спальни, каждая из которых имеет выход на открытый балкон. Родительская комната оборудована отдельной душевой комнатой. Ее просторная площадь позволяет помимо спального места поместить мягкий уголок для отдыха или рабочую зону.

Оформленный в коричневых тонах с белой отделкой, с литыми колоннами и резными перилами этот коттедж воплощает в себе роскошь и аристократизм.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Елена из города Санкт-Петербург написал(а) 15.07.2016:

Здравствуйте, скажите, пожалуйста, возможно ли на втором этаже вместо второго света сделать комнату? Заранее спасибо за ответ!

Добрый день, Елена,

заменить "второй свет" на жилую комнату возможно. Реализовать это изменение можно силами строителей (технически это даже проще, чем строить со вторым светом. Достаточно сделать стандартное перекрытие). При необходимости эта корректировка может быть отображена в объеме Паспорта проекта (т.е. показана на планах, фасадах и разрезах дома) без корректировки рабочей документации.ьПодробно об изменениях в паспорте см. http://www.alfaplan.ru/genplan/.

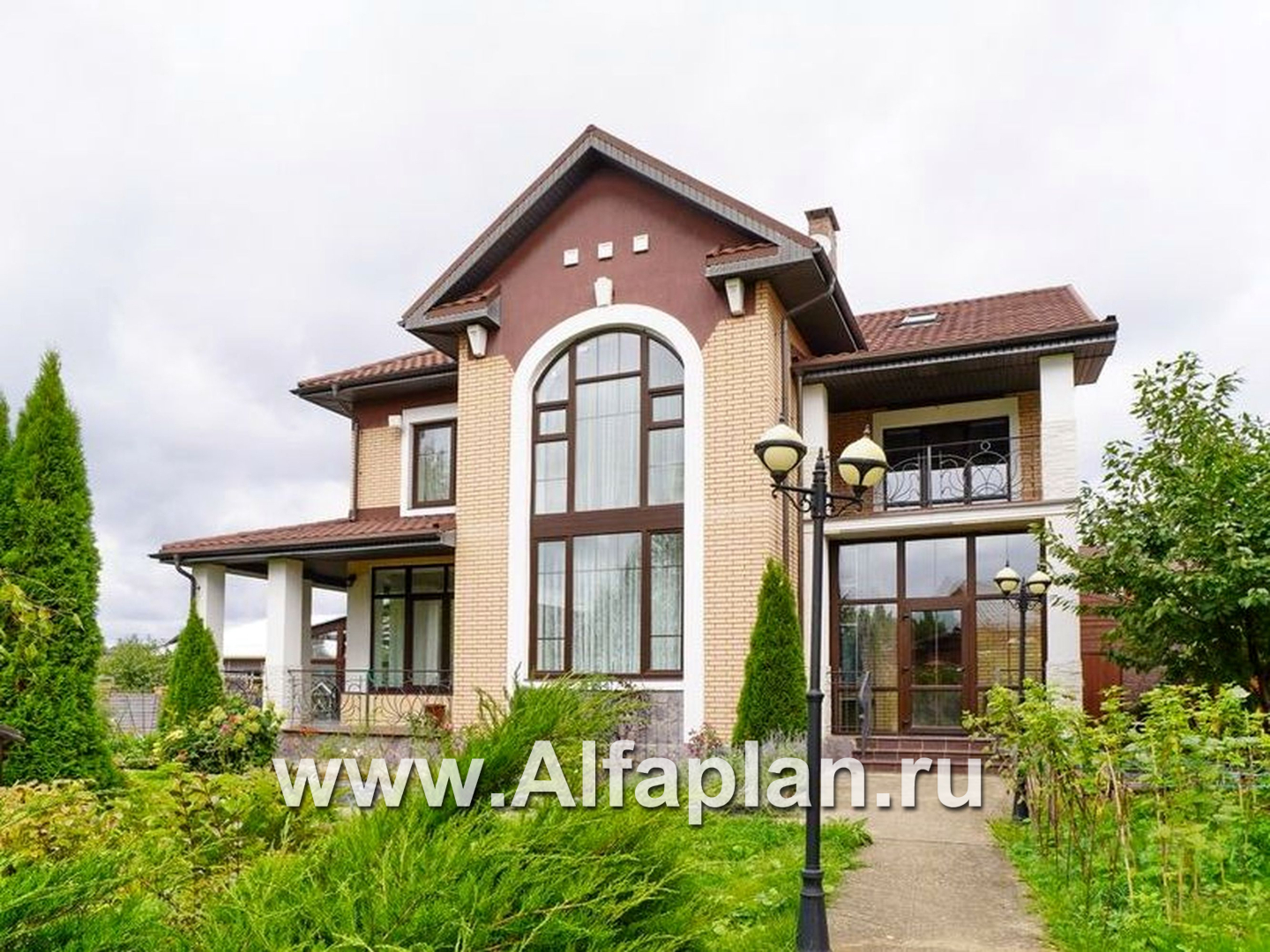

Фото домов, построенных по проектам "Голицын" см. в фотогалерее на сайте или в альбоме нашей группы Вконтакте.

Инна из города Омск написал(а) 11.01.2015:

Здравствуйте, подскажите пожалуйста: 1) возможно ли использование пустотелого кирпича для возведения наружных стен вместо газобетона? 2) возможно ли использование ленточного фундамента? 3) возможно ли у данного проекта использование не всей части цокольного этажа (засыпать определенные участки)? 4) из какого материала несущие колонны в холле и на терассе? Заранее спасибо за ответ!

Инна, здравствуйте.
1.Да. при строительстве дома можно использовать пустоный кирпич или поризованный керамический блок.
2.Проект 98АС - вариант с цокольным этажом, стены цоколя - монолитные ж/б, в основании фундаментная плита.
Ленточный фундамент в данном случае не применим.
3. Да, можно выполнить частичную засыпку помещений,сохраняя неизменной конструкцию цокольного этажа.
4. Колонны в холле выполнены из полнотелого кирпича с армированием.
Алексей из города Щелково написал(а) 29.08.2014:

Добрый день.Проект понравился ,подскажите пожалуйста, а можно вместо бильярдной в цоколе сделать гараж на один автомобиль.

Здравствуйте, Алексей!
В проекте 98АС цоколь заглублен на 1.6 м от поверхности земли. Это значит, что для въезда в такой глубокий гараж потребуется либо длинный пандус, который "съест" значительную часть территории либо цоколь должен быть расположен на уровне земли. А это тоже проблематично, т.к. изменит пропорции дома не в лучшую сторону. За такую корректировку мы не возьмемся.
Предлагаем рассмотреть аналоги проекта с цоколем и гаражом.
126ВС,94А
