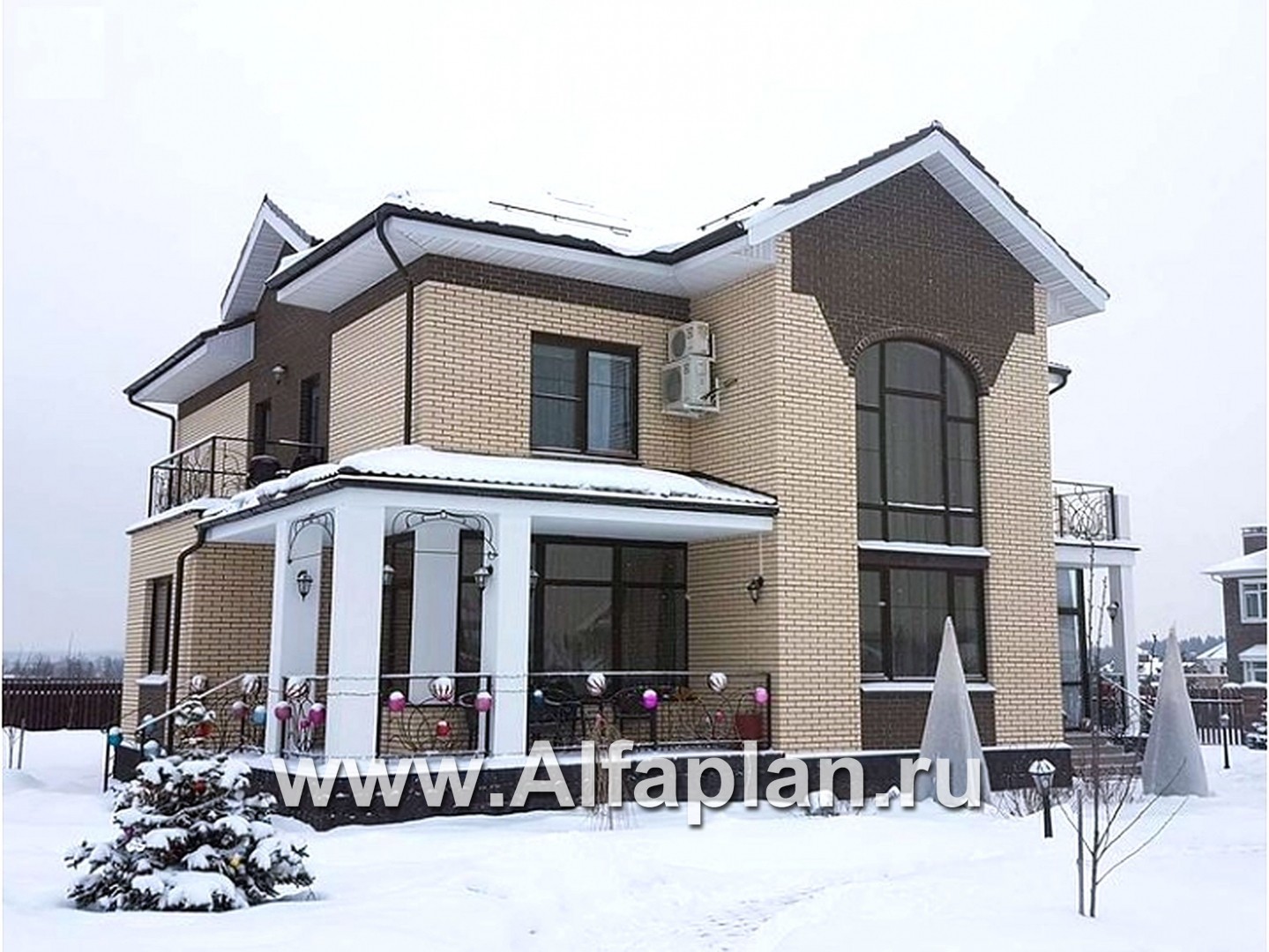

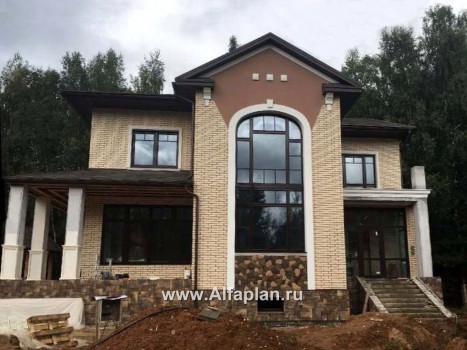

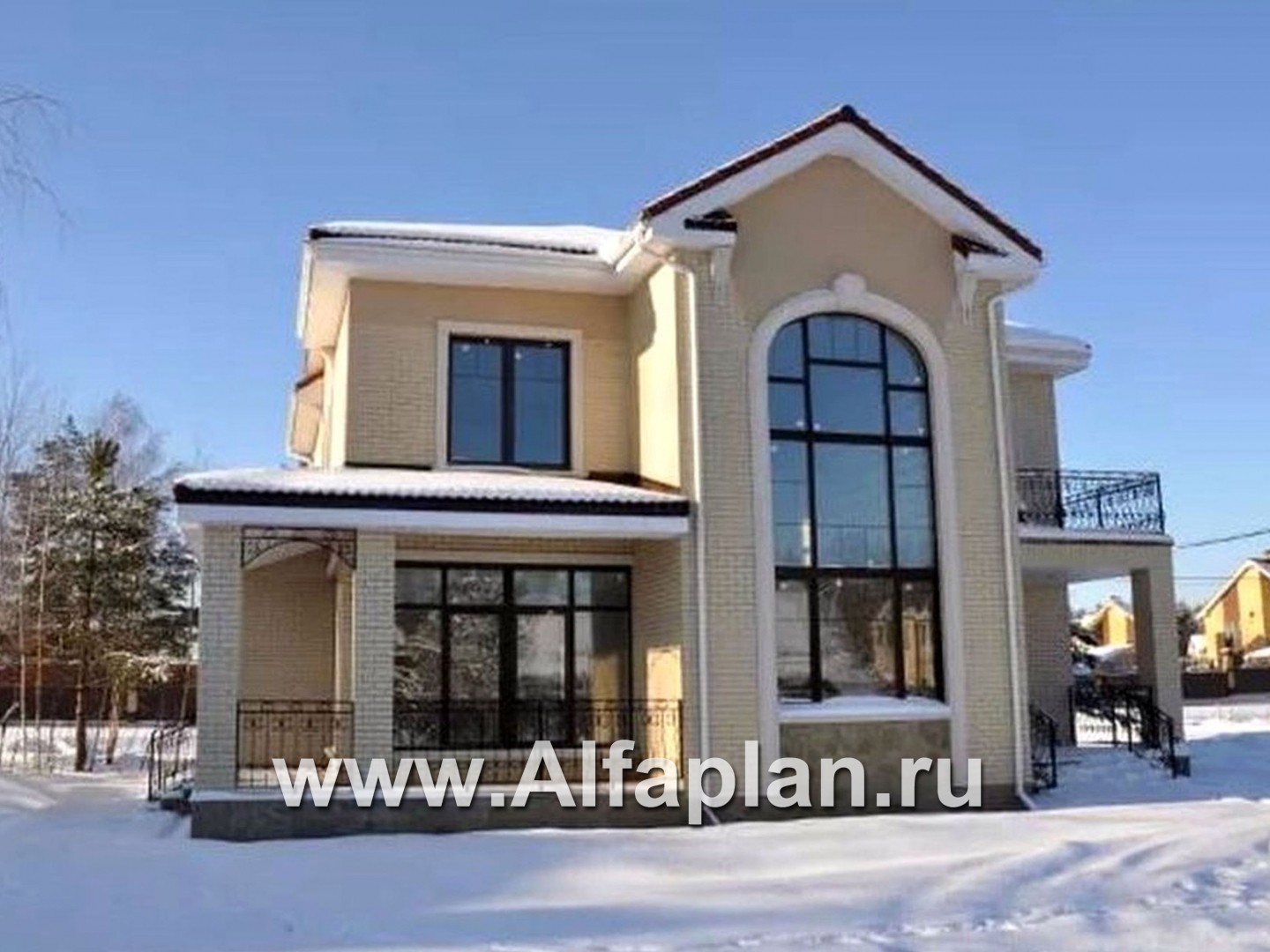

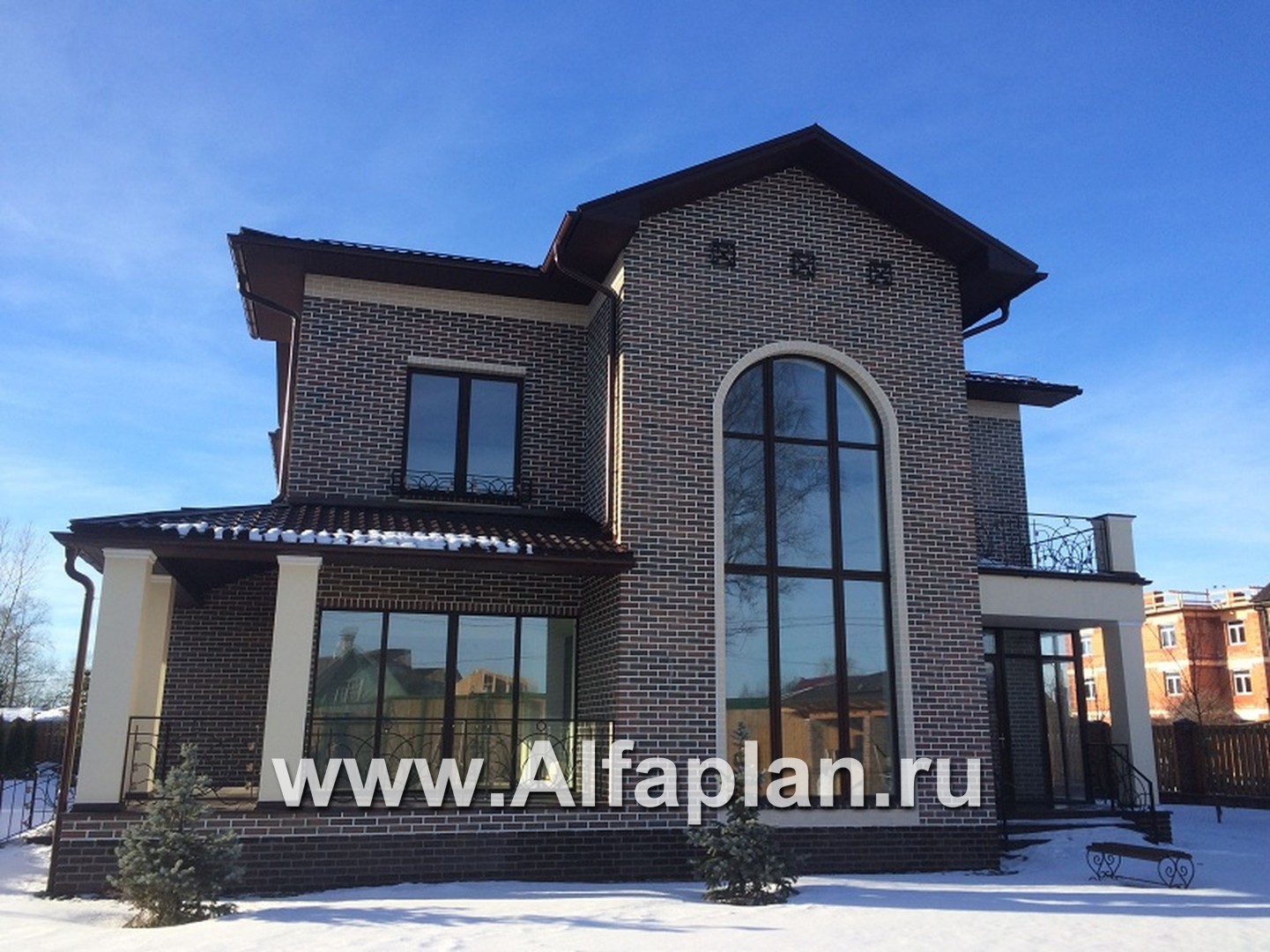

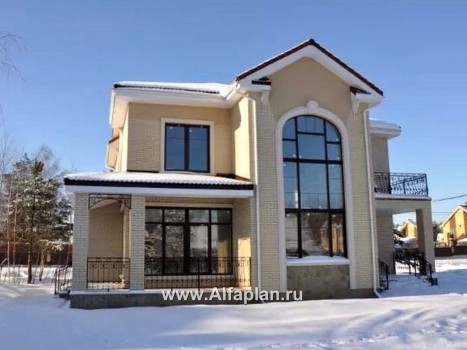

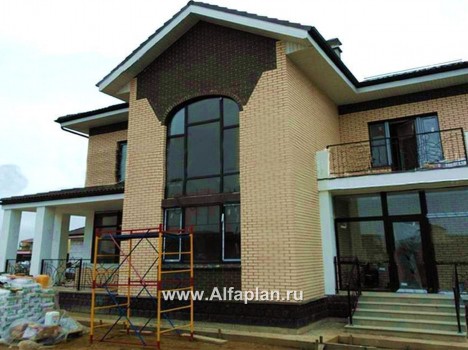

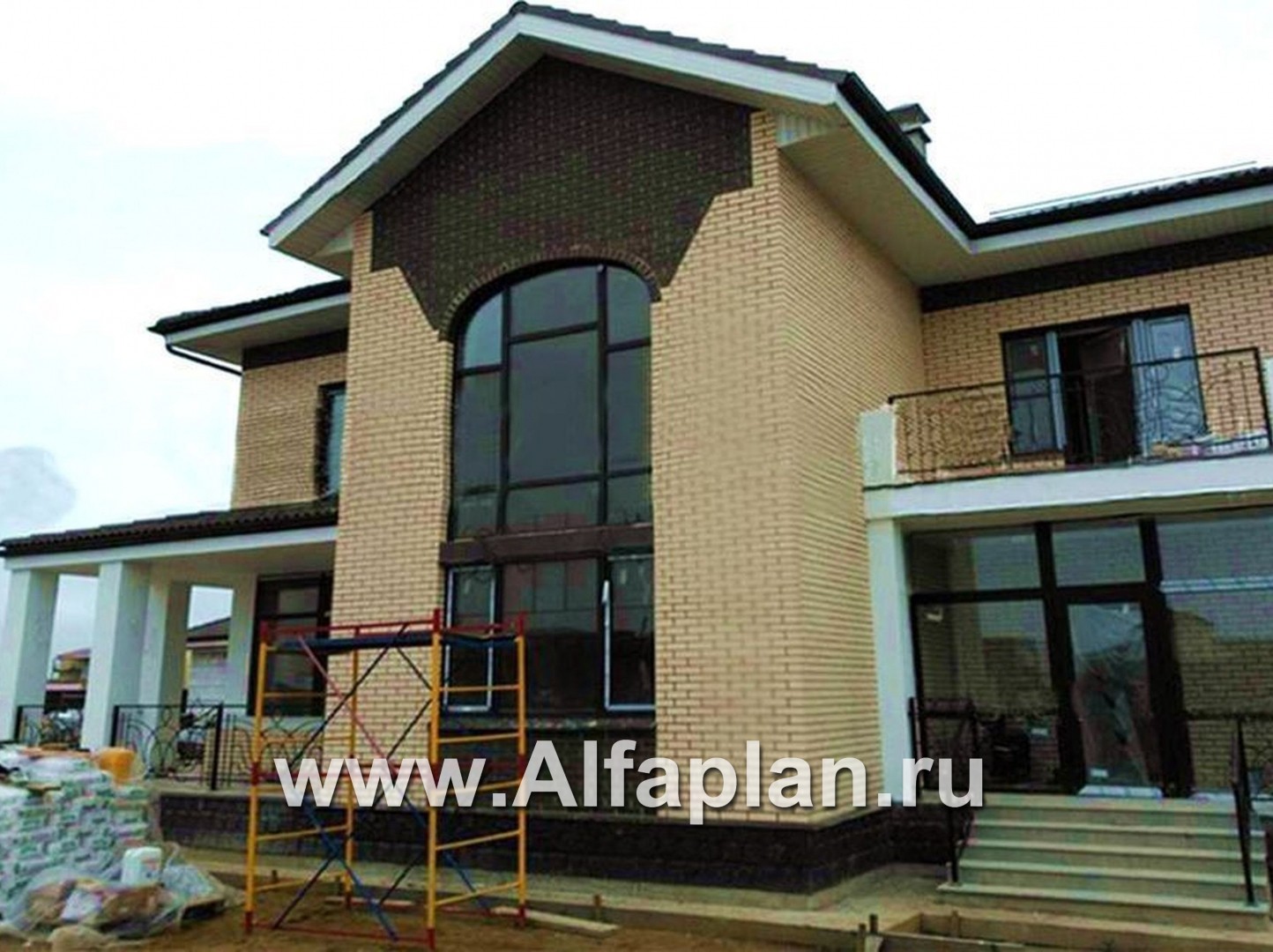

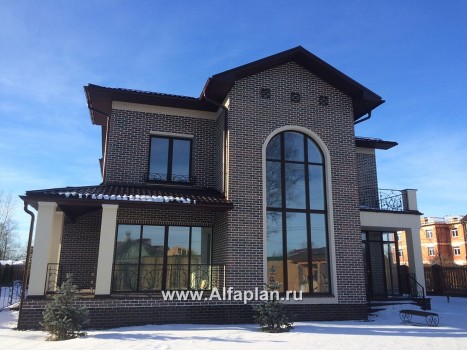

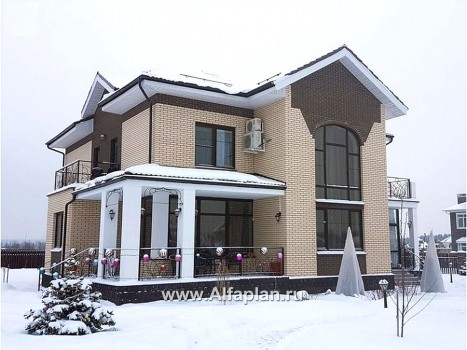

Приглашаем посмотреть: на сайте открыта коллекция проектов с фото реализаций "Один-в-Один"!

Вернуться

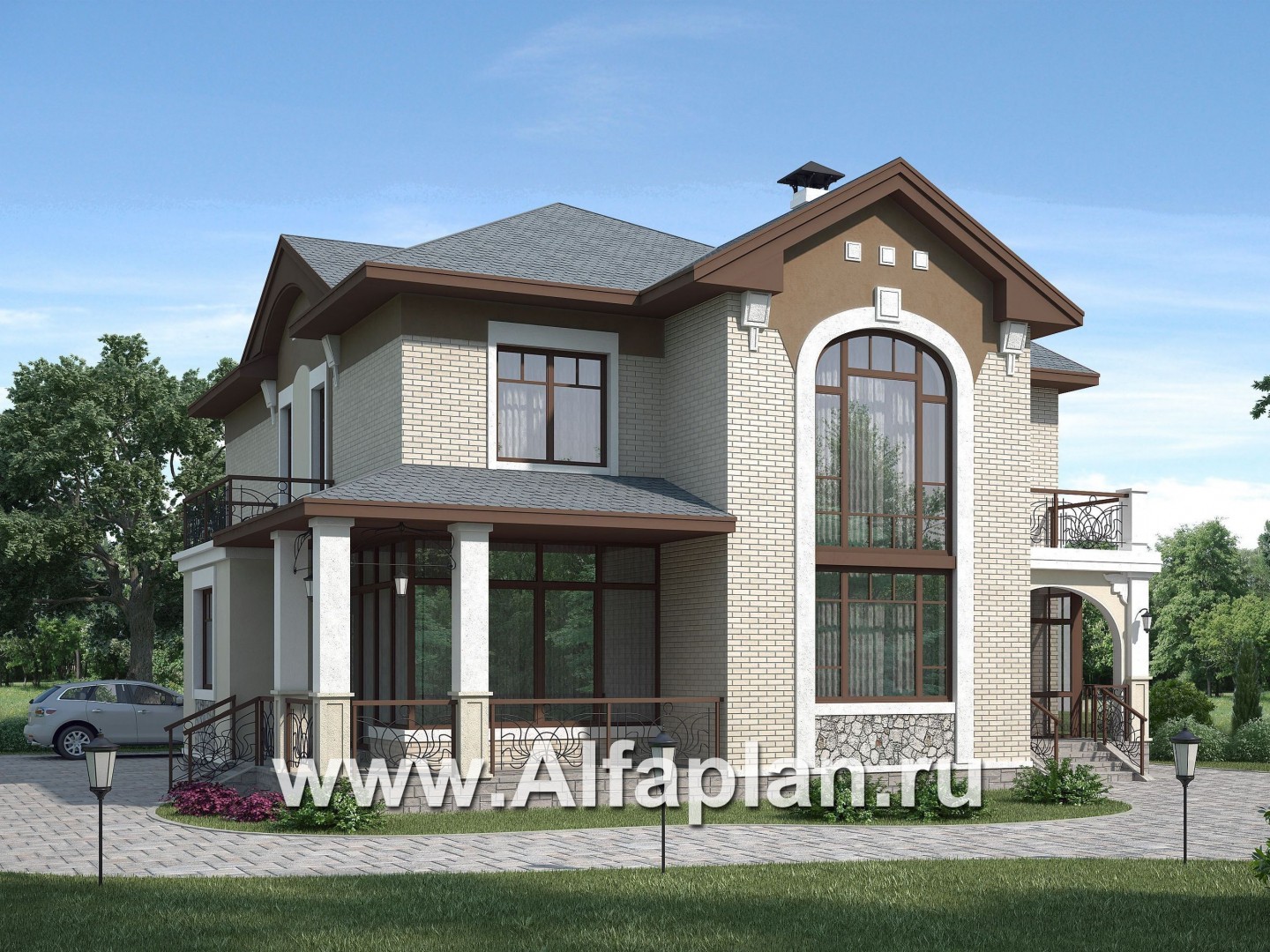

98A 3D

"Голицын"- изящный коттедж с двусветной гостиной

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
257.90225.63125.31
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)45700

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


4.77775

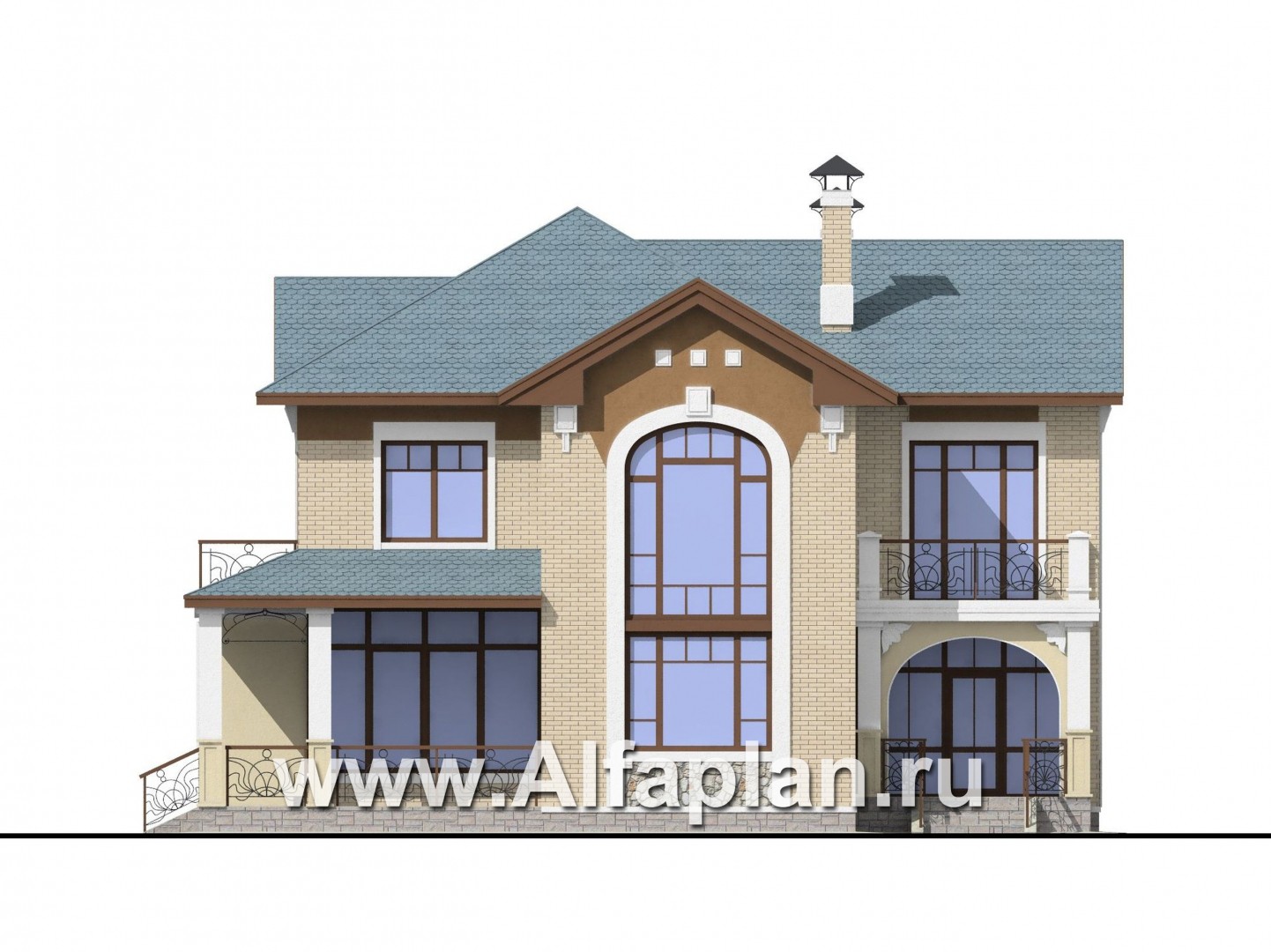

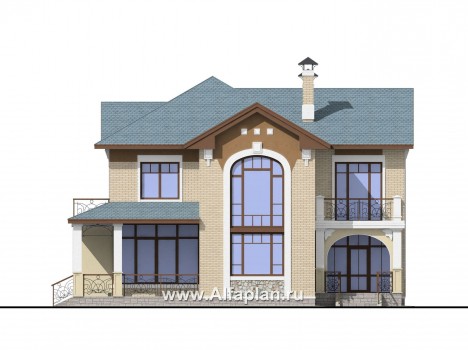

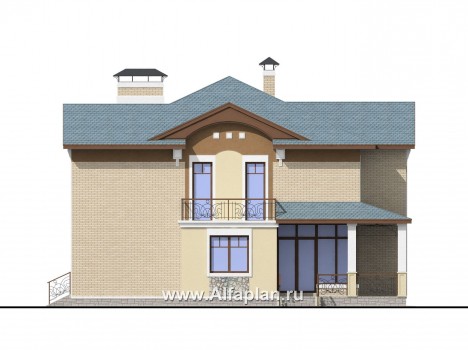

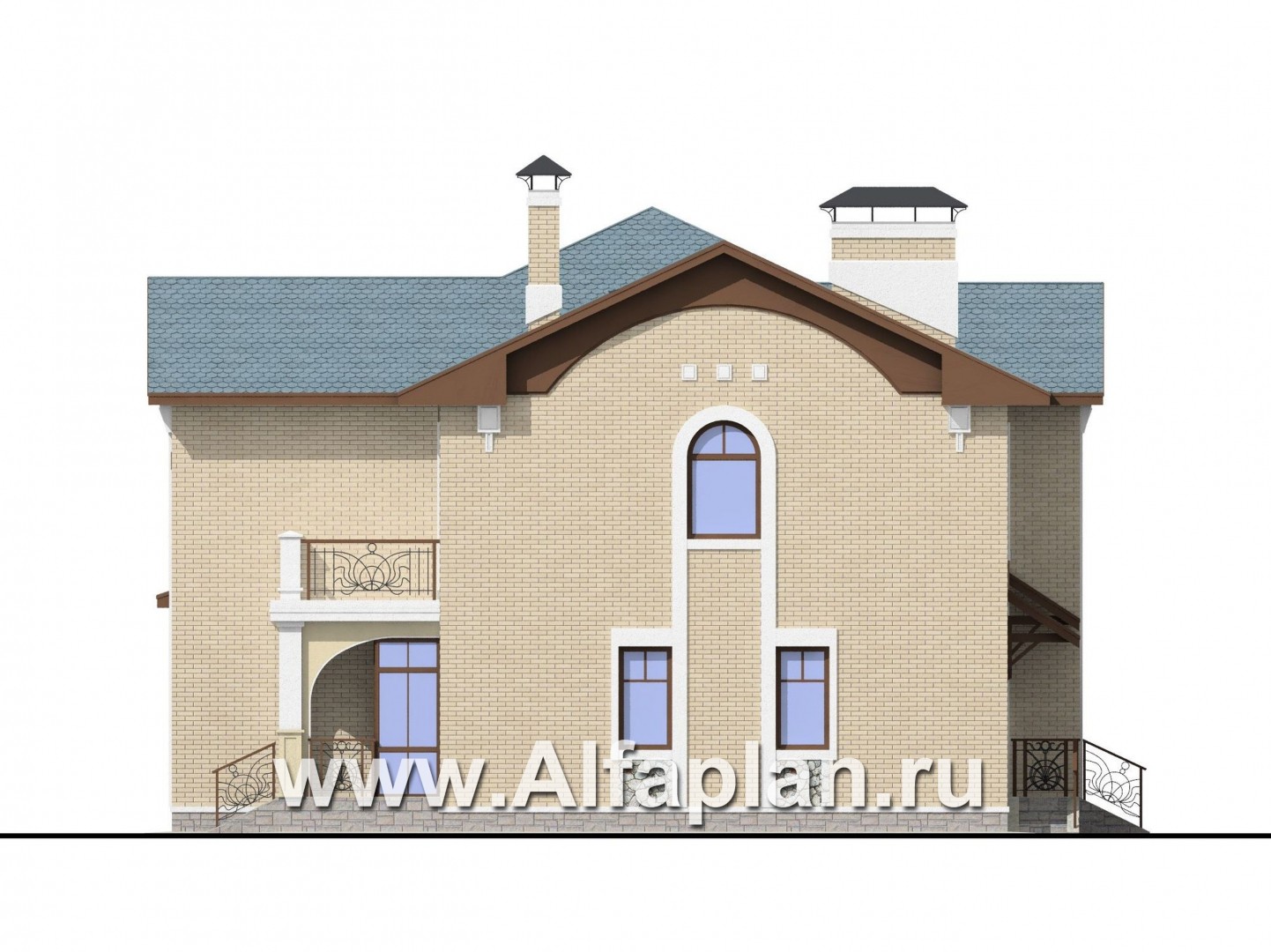

Вид спереди
Вид спереди

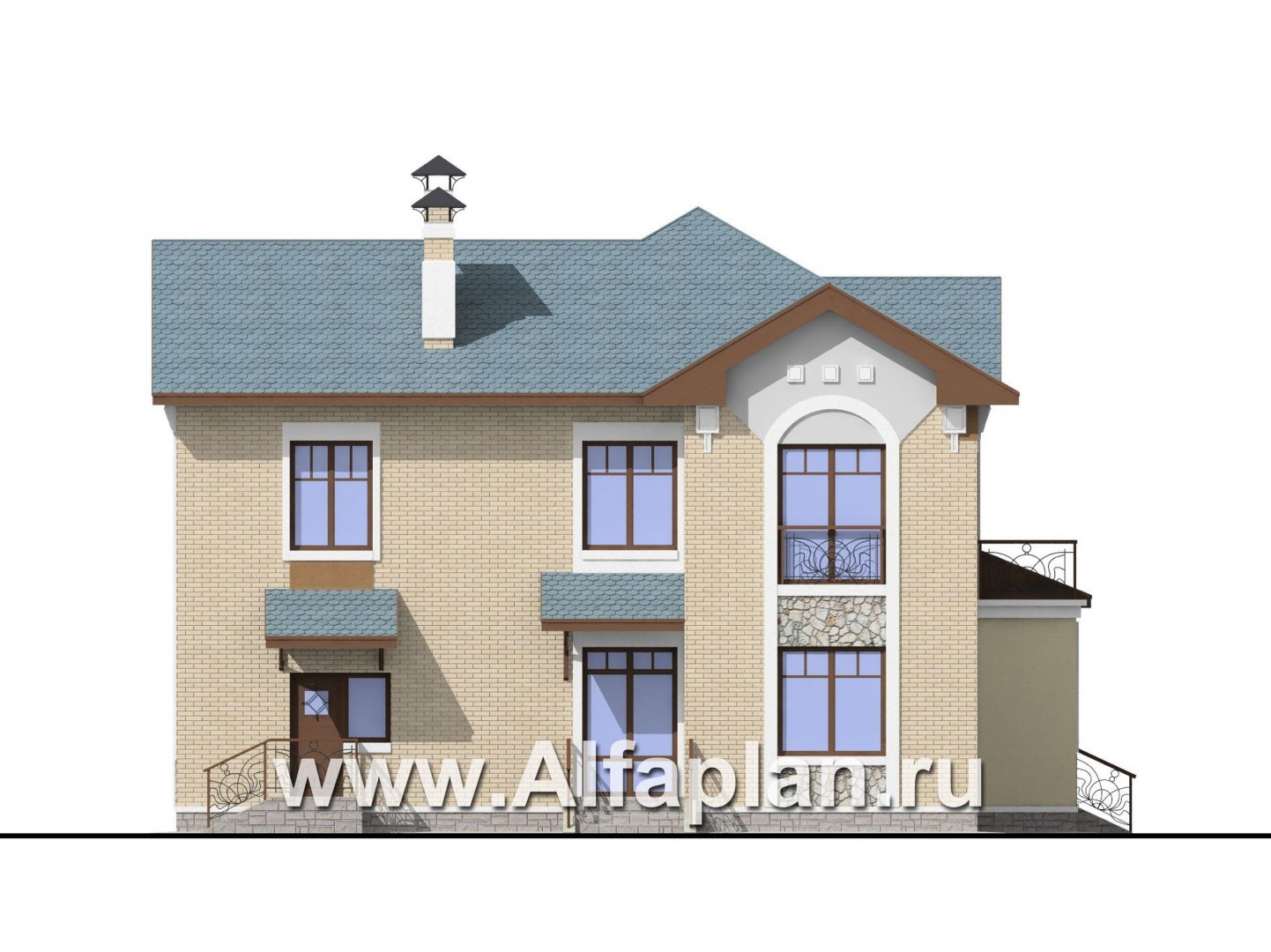

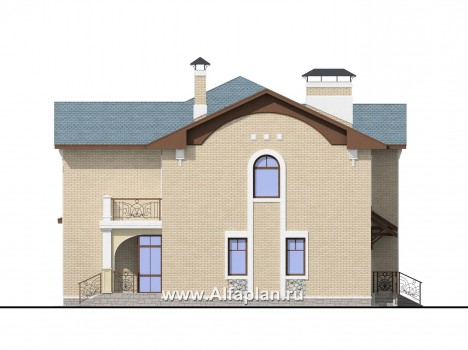

Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Дополнительное изображение 5 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

65.5 (  м3
Тип наружных стенгазобетон - 375 мм(400 мм)

138.6  м3
Тип внутренних стенгазобетон

33.9  м3
Тип перекрытиймонолитное ж/б

Тип кровлибитумная черепица "Тегола"

262.0  м2
Наружная отделкалицевой кирпич, штукатурка

272.6/84.6  м2
Наружная отделка цоколяоблицовочный камень 33.5 м2

Габаритные размеры домабез крылец

15.1х15.1  м
Высота домаот уровня пола первого этажа

9.9  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Мощность котлас бойлером горячей воды

50 кВт
Утеплительминеральная вата


Этот дом подкупает благородством облика и комфортностью планировки. Настоящий аристократ с тонкими чертами «лица» и «широкой душой». Особую изысканность ему придают большие оконные витражи с изящными переплетами, ограждения лестниц и балконов. Дом двухэтажный с небольшим чердаком и четырьмя отдельными входами. Основание дома – монолитная ж/б плита. По проектировке наружные стены строятся из газобетонных блоков 375(400) мм. Так что условно коттедж можно отнести к категории «проекты домов из газобетона».

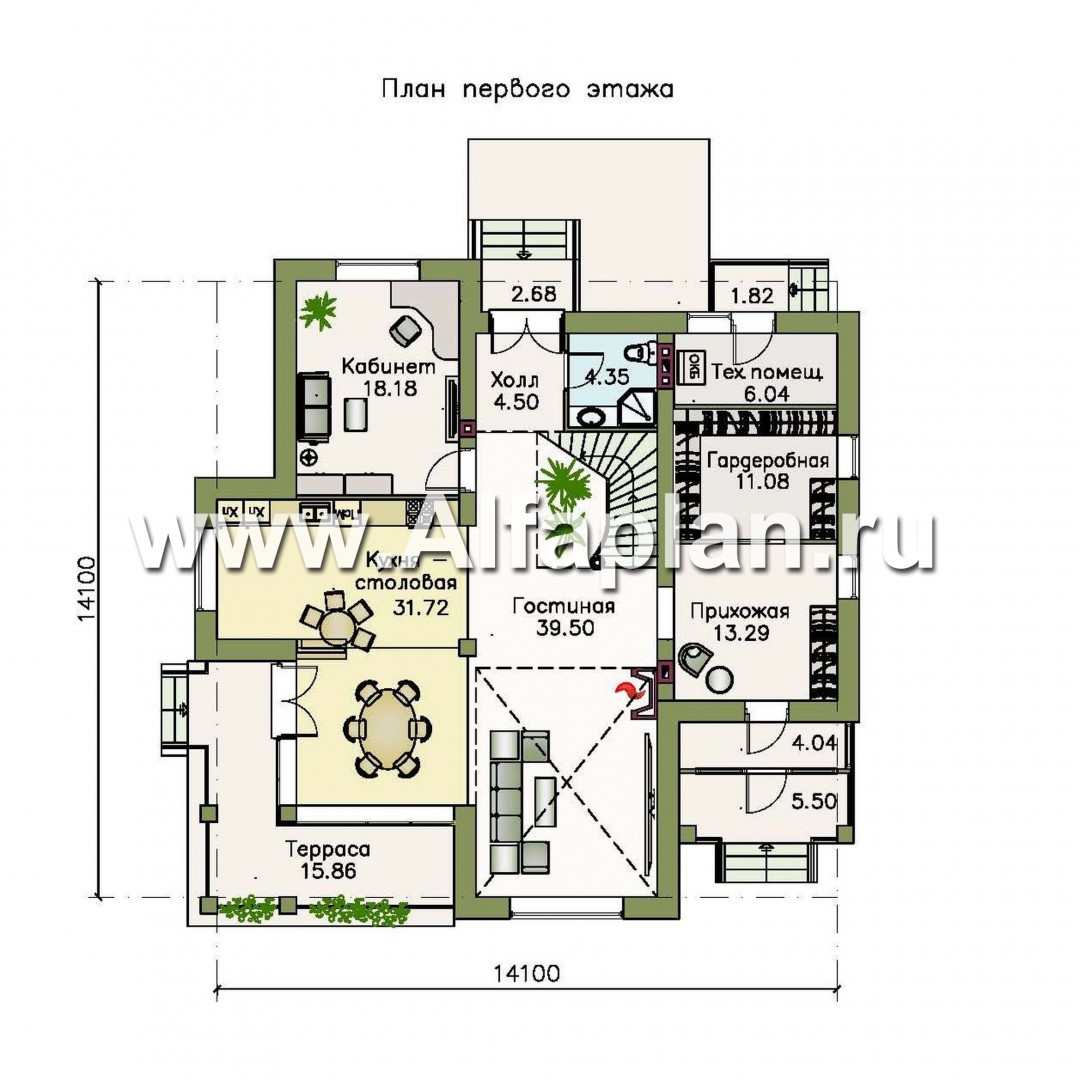

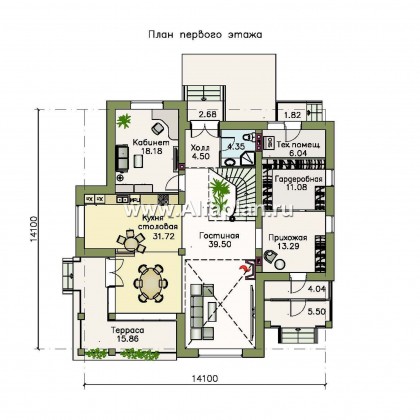

Парадный вход в дом находится в правой части главного  фасада. С левой  стороны  расположена  крытая терраса первого этажа. Большую часть первого этажа занимает гостиная. Она объединена с кухней-столовой и холлом в одно большое пространство, которое органично связано с террасой.  Окна  столовой как раз выходят в сторону террасы, за счет чего столовая очень светлая и одновременно уютная. Второй  свет гостиной не только зрительно увеличивает это пространство, но и придает ему парадность. Комфортно решена входная зона с просторной светлой прихожей и большой гардеробной. За гардеробной находится техническое помещение. Здесь разместились котельная и прачечная. Из технического помещения так же предусмотрен  выход  в сторону сада. Удобно расположен кабинет. Его можно использовать как жилую комнату для старших членов семьи. Рядом с кабинетом (спальней) находятся душевая  с санузлом, лестница на второй этаж и выход в сад. Спальную зону второго этажа также отличает высокий уровень комфорта. Вокруг лестничного холла размещены три спальни. Одна из спален, большая по площади, сблокирована с ванной комнатой и имеет свой балкон, который находится  над главным входом в дом. Две другие смежные спальные комнаты  расположились в левой части здания и имеют один общий балкон. Из холла второго  этажа открывается вид во второй свет. Данный проект имеет зеркальное изображение коттеджа. Это поможет при выборе места на участке под строение, учитывая освещенность участка  и удаленность от соседних построек.

Возможно, когда вы будете детально знакомиться с данным коттеджем, он может не понравиться вам. Тогда сразу посоветуем вам не тратить драгоценное время в поисковиках, а сразу же заходить в нашу базу, где представлены интереснейшие проекты домов в количестве 450 штук.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Анзор из города Нальчик написал(а) 15.05.2017:

Есть несколько пожеланий. Возможно ли гардероб в прихожей поделить на две комнаты и сделать одну из них санузлом. Так же хотелось бы перенести камин к противоположной стене, кухню поменять со столовой местами, на втором этаже убрать вход на общий балкон для спальни с французким балконом, по фассаду - накрыть навесами два открытых балкона

Добрый день, Анзор,
Ширина гардеробной 3700, длина 3000, организация санузла не будет проблемой. Стена между прихожей и гардеробной не является несущей, поэтому ее можно также передвигать по Вашему усмотрению. По проекту между гостиной и столовой идет несущий кирпичный столб и стеклянная перегородка. При желании эта стена может быть сделана из газобетона или кирпича. Конструкция кровли позволяет перенести камин к этой стене. Также будет возможность поменять местами кухню и столовую, закрыть выход на балкон из спальни (заменить балконную дверь на окно) и продумать навесы. Все перечисленные изменения не являются конструктивными и могут быть реализованы силами строителей (БЕЗ внесения в рабочую документацию). При необходимости мы можем отобразить эти изменения для Вас в объеме паспорта проекта (т.е. показать их на планах, фасадах и разрезах дома, а также в пояснительной записке).
Игорь написал(а) 12.02.2017:

Вопрос по проекту 98A здравствуйте. в проекте 98а интересует размеры помещений в метрах сантиметрах а также может ли быть ваш проект уменьшен до 130-150м2.спасибо

Здравствуйте, Игорь!

уточненные размеры мы отправили Вам на электронный адрес. Изменение габаритов потребует не просто корректировки, а разработки нового проекта, т.к. потребуется корректировать фундамент, перекрытия, стропильную конструкцию, менять узлы, детали, пересчитывать спецификации. Рекомендуем Вам рассмотреть следующиев варианты готовых проектов указанной Вами площади: 515А, 529А, 128А, 507А, 157А, 190А.

Алексей из города Санкт Петербург написал(а) 02.06.2016:

Возможно применить ленточный фундамент?

Добрый день, Алексей,

благодарим Вас за интерес к нашим проектам. В проекте 98А изначально предусмотрен фундамент - монолитная ж/б плита.  Это универсальная конструкция, хорошо работающая практически на всех грунтах за исключением торфяников.В случае применения  плиты глубина промерзания не принципиальна. В случае применения ленточного фундамента его глубина заложения должна быть ниже глубины промерзания. Это может привести к тому, что расход бетона, может  получится больше чем при плитном фундаменте. Тем не менее если условия геологии грунтов на участке диктуют применение ленточного фундамента, то применить такой вариант возможно. Разработку ленточного фундамента Вы можете доверить строителям или заказать нашим конструкторам.
