505B

"Вернисаж" - элегантный коттедж с гаражом и верандой

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
245.50113.64216.82
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)43000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

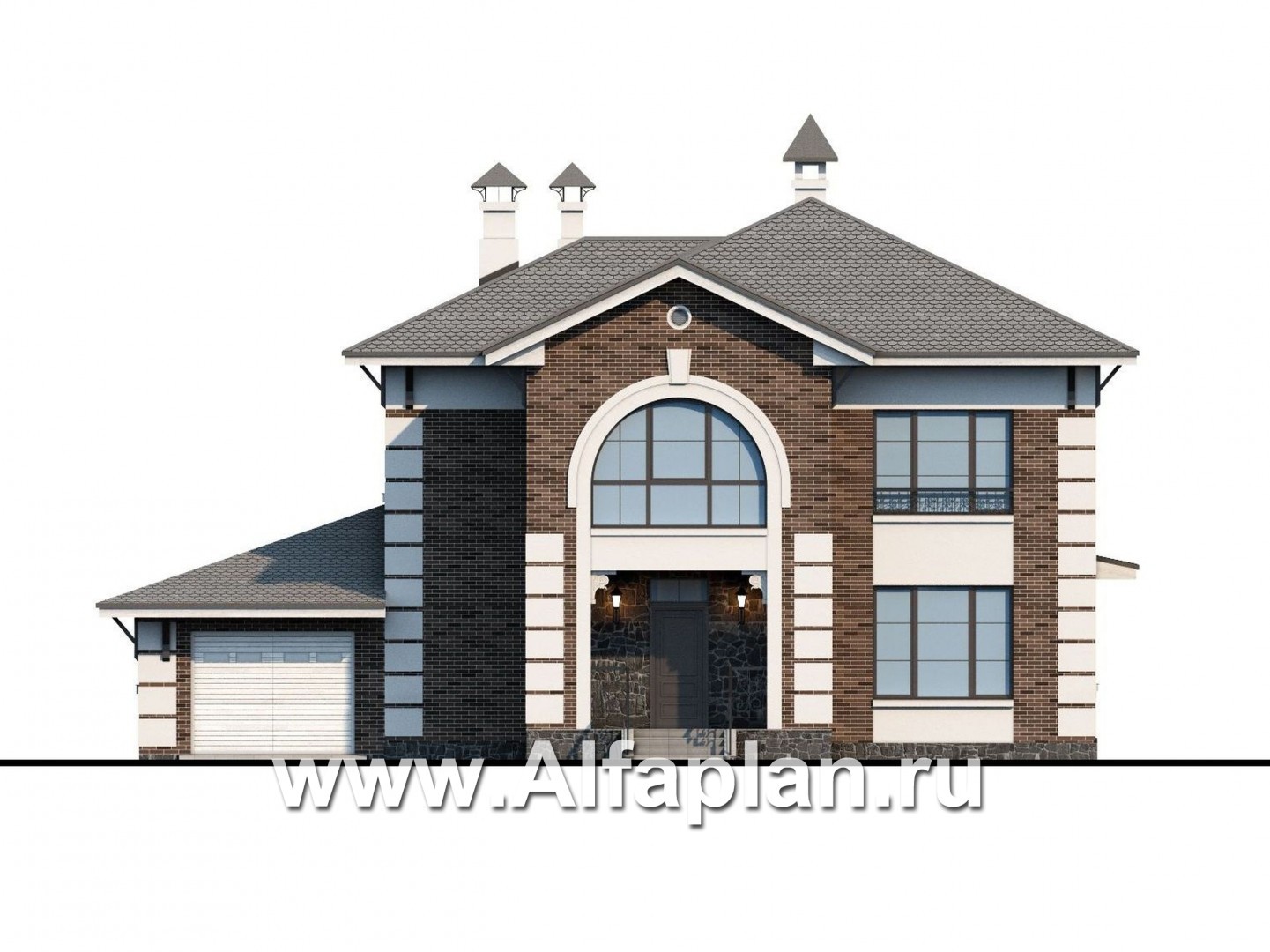

Вид спереди
Вид спереди

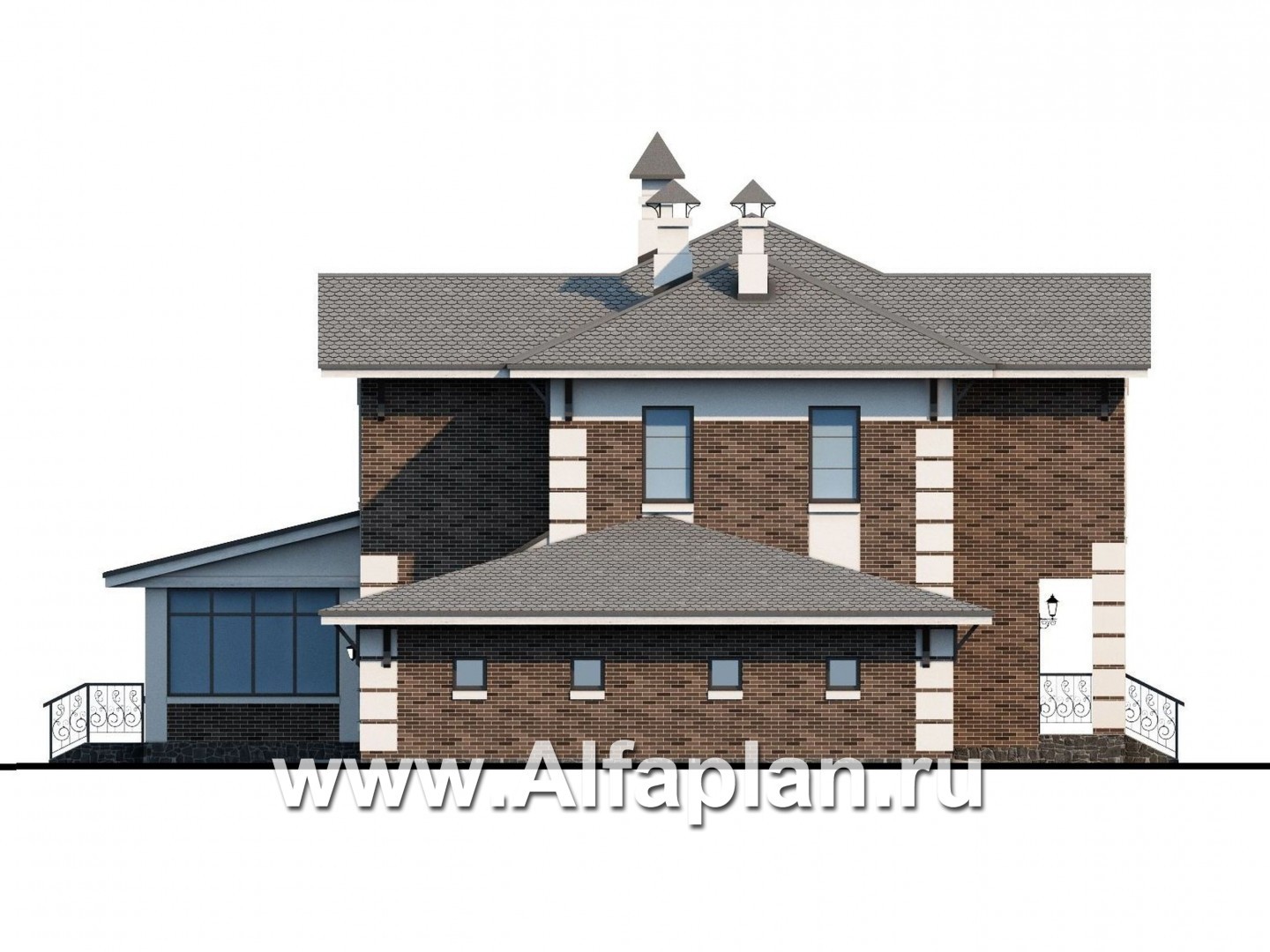

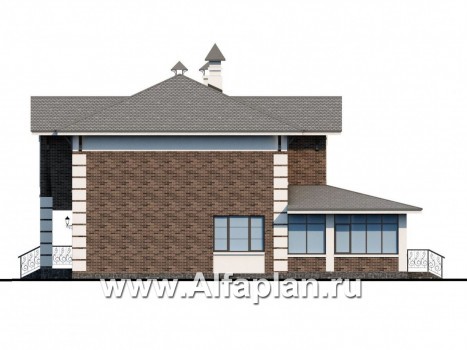

Вид справа
Вид справа

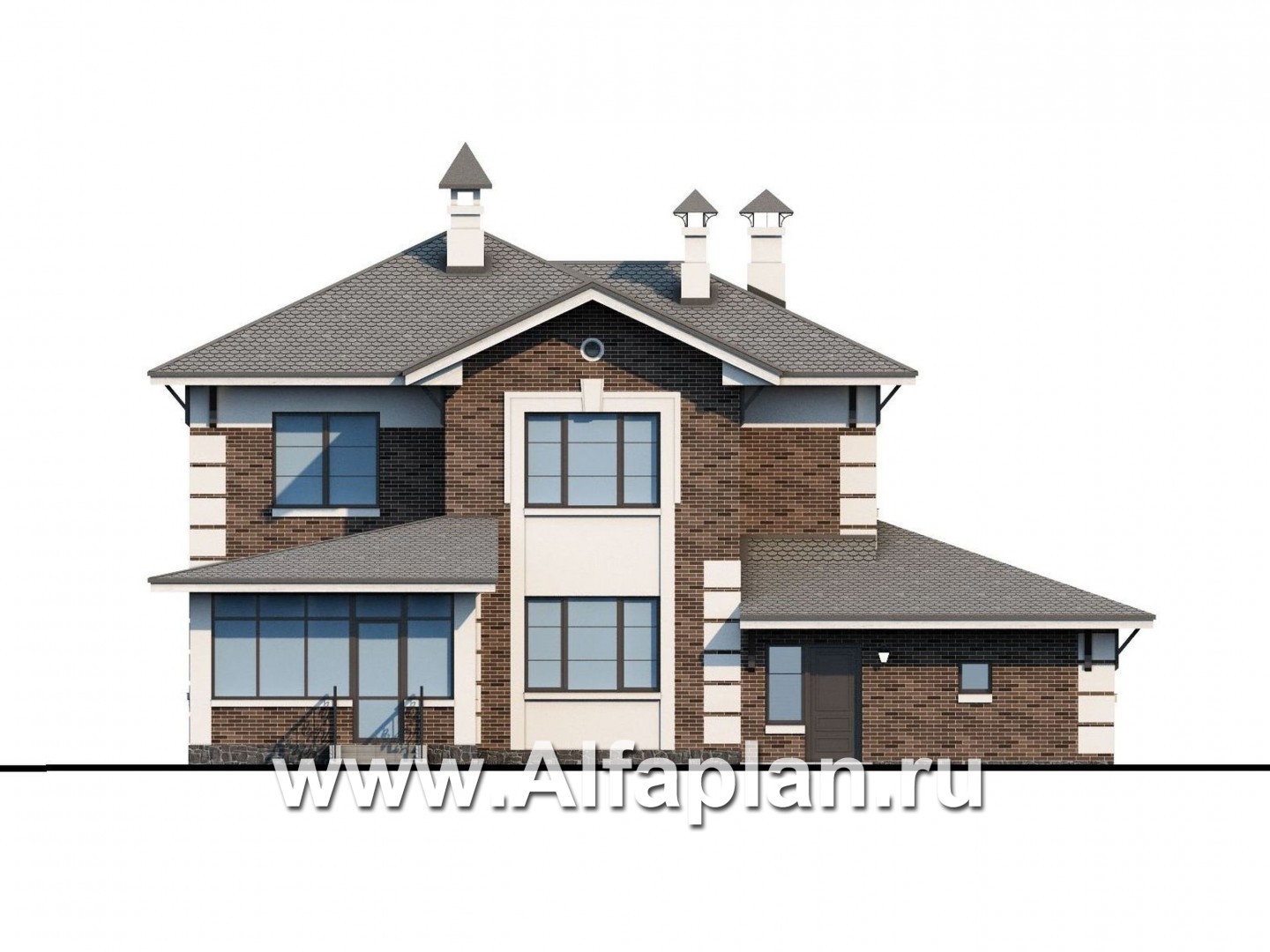

Вид сзади
Вид сзади

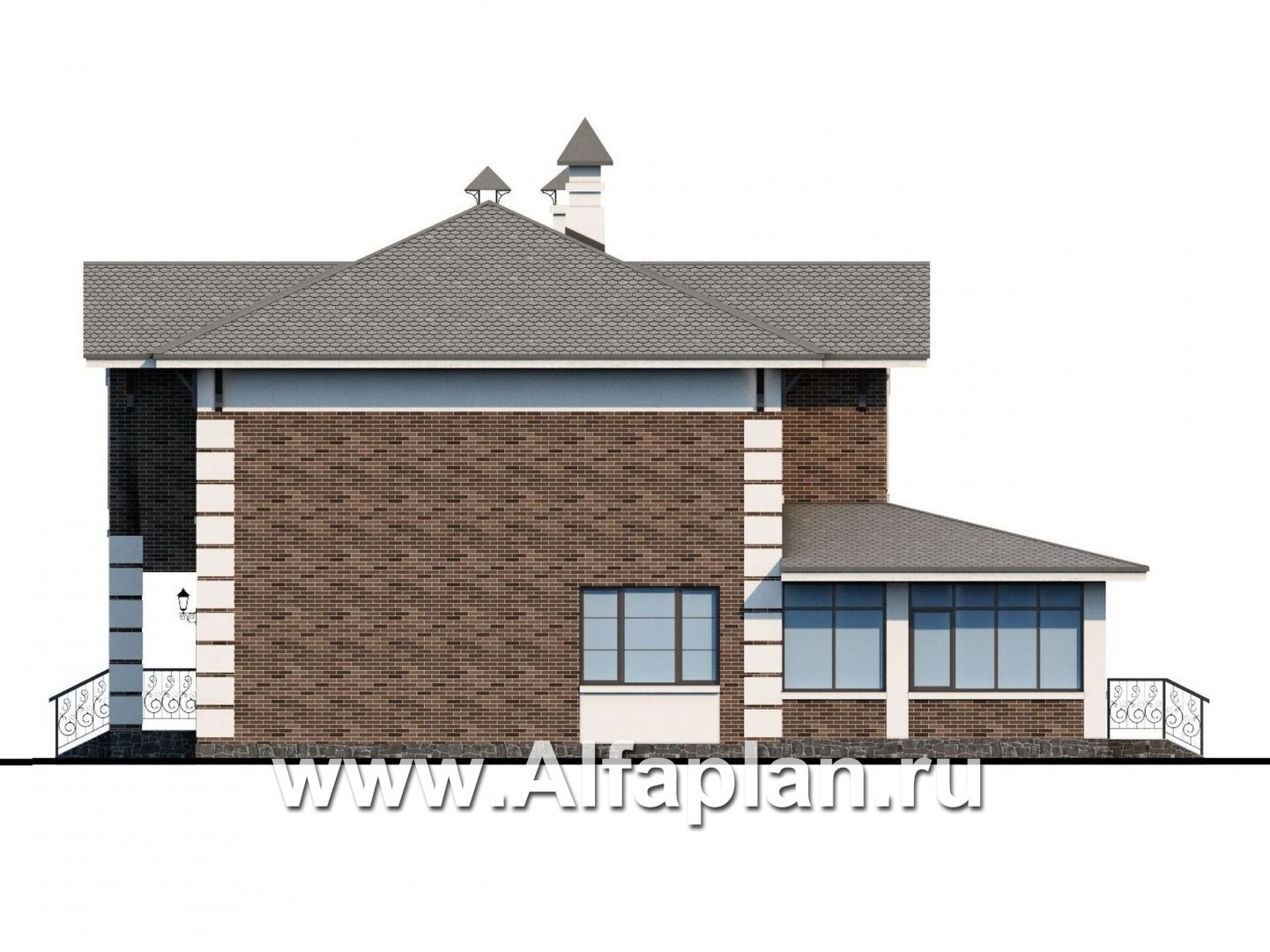

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита 250мм толщиной

55,2  м3
Тип наружных стенгазо(пено)бетон или кирпич - альтернативно

124,6 / 126,6  м3
Тип внутренних стенкирпич

28,9  м3
Тип перекрытиймонолитные ж/б - над 1ым эт.; по дерев. балкам - над 2ым эт.

17,6 (бетон)  м3
Крышачердачная, стропильная конструкция

Тип кровлинатуральная (искусственная) черепица

286,2  м2
Наружная отделкалицевой кирпич + штукатурка с покраской

301,4+93,6  м2
Наружная отделка цоколяоблицовочный камень = 31,1

Высота дома9,06м (от пола 1го этажа)

Высота 1-го этажа3,00

Высота 2-го этажа2,85

Мощность котла45 кВт

Утеплительминеральная вата

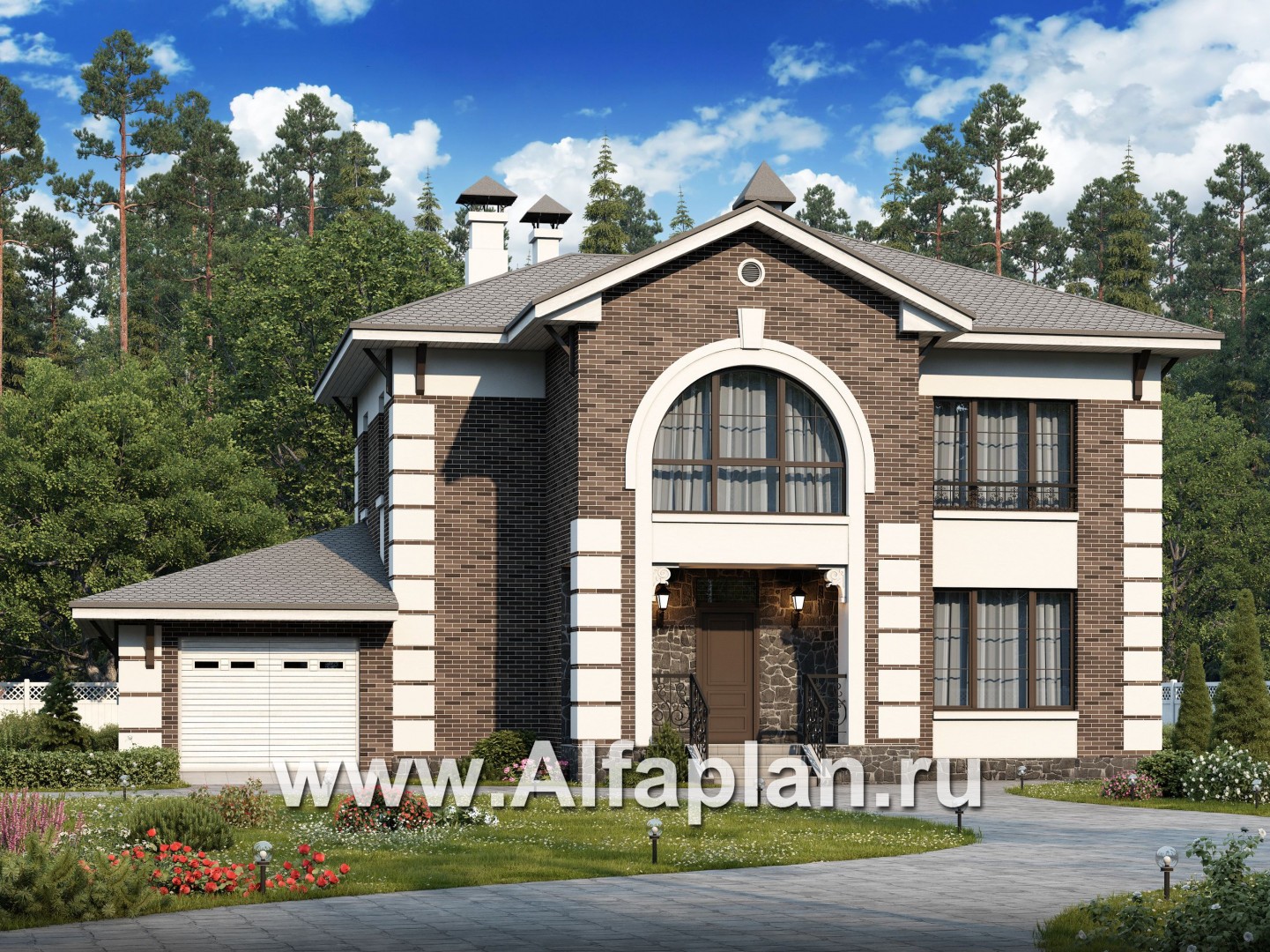

Представленный здесь коттедж, выполненный в классическом стиле, при этом является образчиком современной архитектуры. Как удалось совместить несовместимое? Секрет – в цветовой гамме и особенностях компоновки архитектурных элементов этого дома из пустотного кирпича (пено-, газобетона).

Да, знатоки архитектуры непременно заметят в этой постройке узнаваемые черты. Эркер с фронтоном, украшающий главный фасад, рустовка углов, арочное окно – вот широко известные признаки классики. Добавим сюда гармоничность, соразмерность форм, придающие облику этого кирпичного (газо-, пенобетонного) дома особые шарм и респектабельность.

И все же представленный здесь дом – исключительно современная постройка. Такого результата удалось достичь, изменив некоторые классические каноны. К характерным «неправильностям» можно отнести, к примеру, принцип асимметрии, касающийся компоновки архитектурных элементов. Еще одно отступление от классической традиции – цветовая гамма. Согласно проекту коттеджа, для оформления фасадов предложен лицевой кирпич насыщенного шоколадного цвета.

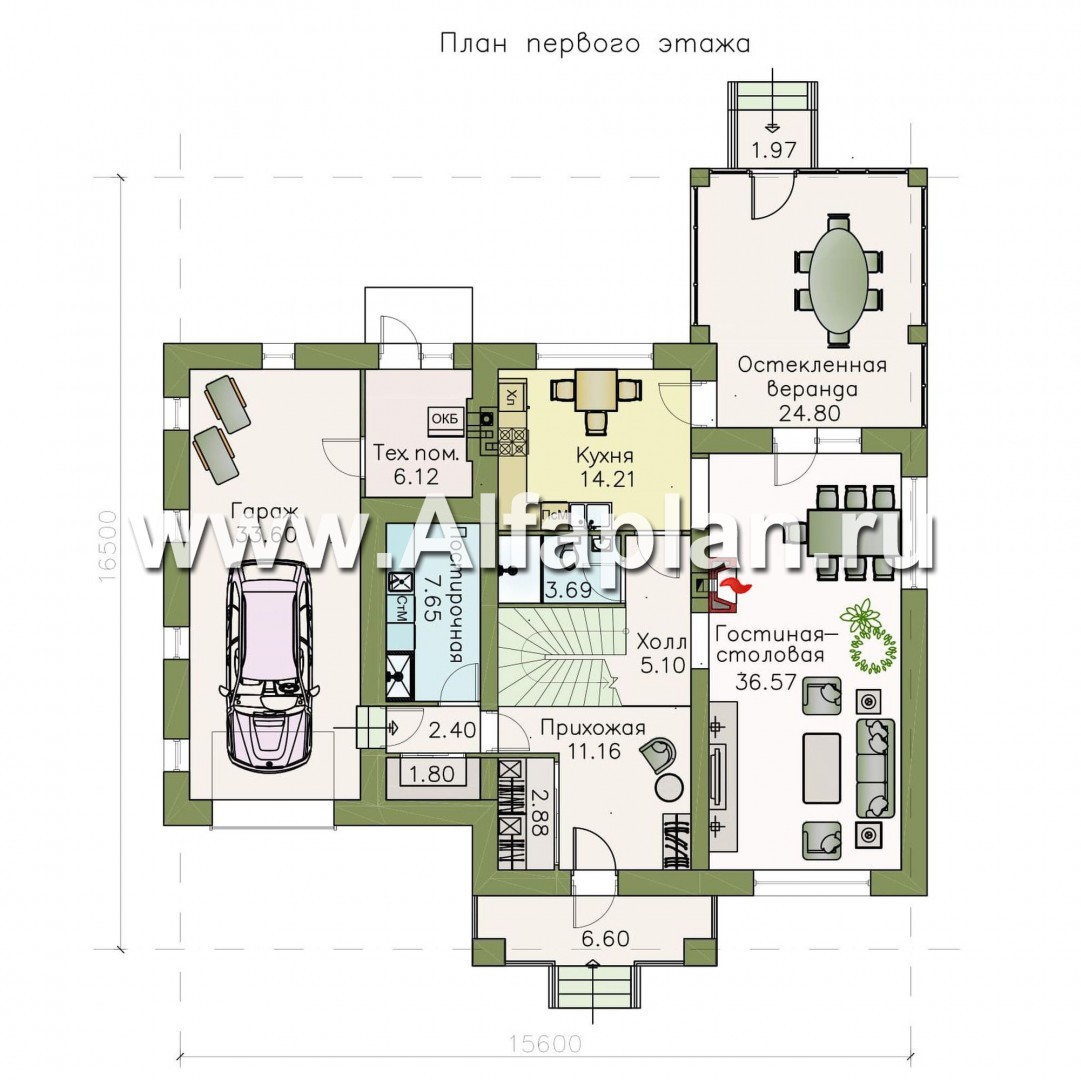

Проектом кирпичного (газо-, пенобетонного) дома предусмотрено два полноценных этажа. Все правое крыло первого этажа отведено под гостевую зону: это просторная гостиная-столовая прямоугольной формы, а также являющаяся ее логическим продолжением остекленная веранда. Она располагает местом для размещения дополнительной обеденной группы и снабжена собственным выходом во двор.

Веранда сообщается не только с гостиной-столовой, но и с кухней, откуда можно попасть в холл с лестницей на второй этаж – он занимает центральное пространство первого этажа. Холл является частью прихожей, которая, по замыслу автора проекта, оборудована уголком отдыха.

Все левое крыло первого этажа отдано под служебные помещения. Это постирочная, хозблок, а также сообщающийся с ним теплый гараж. При желании можно заказать проект без гаража – 505A.

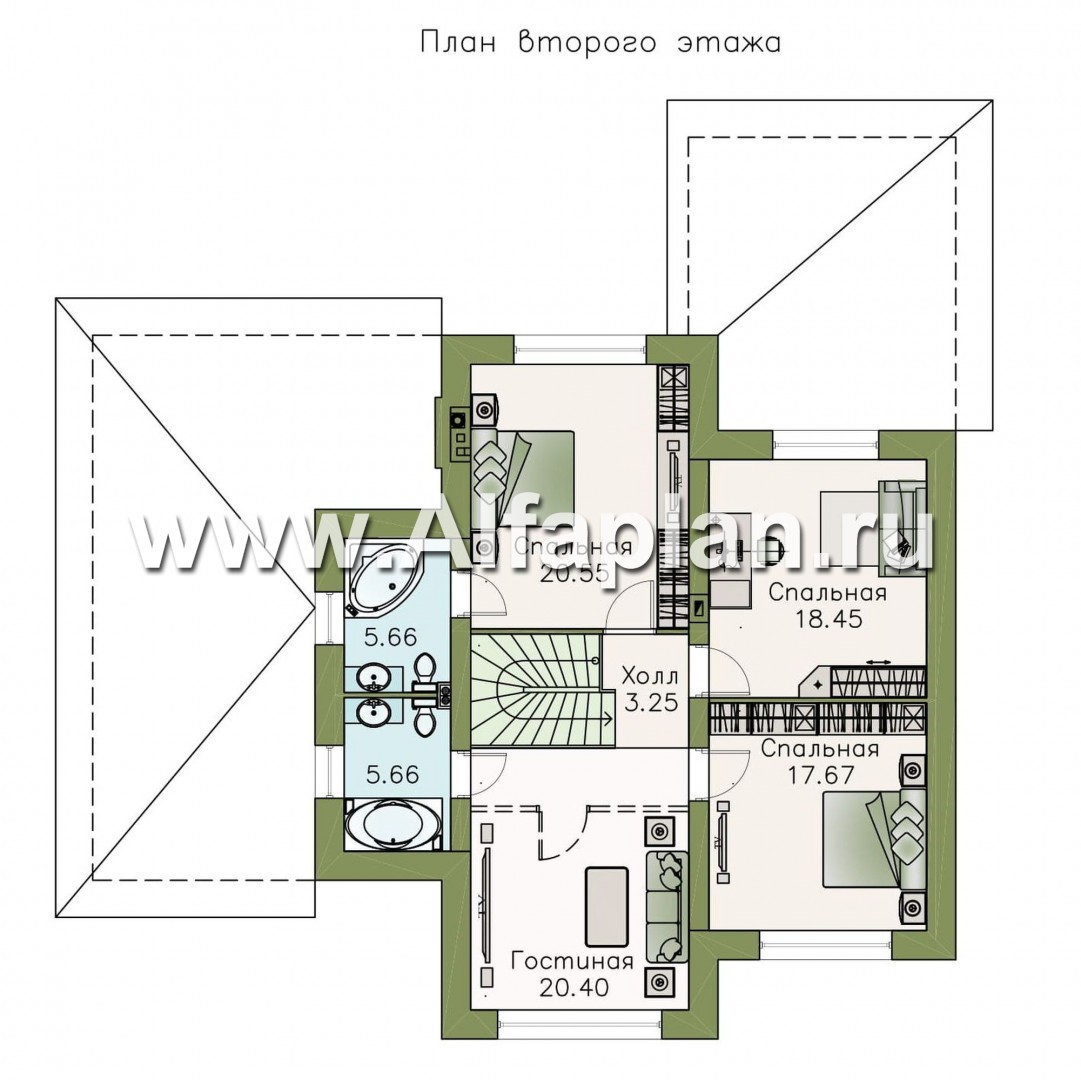

Пространство второго этажа, согласно проекту дома из пустотного кирпича (пено-, газобетона), в основном отдано под приватную зону, которая представлена тремя смежными спальнями. Одна из них снабжена собственной ванной комнатой. Кроме того, на этаже нашлось место для малой гостиной, которая, при желании, может быть отделена от холла перегородкой. На этаже, разумеется, есть санузел общего пользования.
