338B

"Белоостров"- классический коттедж с удобной планом

Дополнительные изображенияФотогалерея Фотогалерея 2Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
193.80180.89106.23
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)38000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000



Вид спереди
Вид спереди

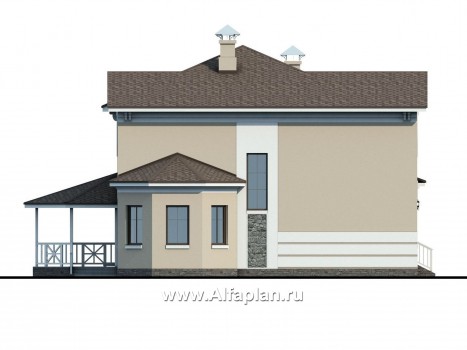

Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

43.4 (толщина )250 мм  м3
Тип наружных стенгазобетон или кирпич (альтернативно)

104.08/106.18  м3
Тип внутренних стенгазобетон или кирпич (альтернативно)

21.7/21.9  м3
Тип перекрытиймонолитные ж/б над 1-ым и 2-ым этажами

18.3+17.3  м3
КрышаСтропильная конструкция

Тип кровлинатуральная или искусственная черепица

223.0  м2
Наружная отделкаДекоративная штукатурка

190.5  м2
Наружная отделка цоколяОблицовочный камень-32.3 м2

Габаритные размеры домабез крыльца и веранды

13.7 x 12.8  м
Высота домаот пола 1-го этажа

9.28  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Высота мансардного скосанет

Мощность котлас насосом и расширительным баком

45квт
Расчетная электр. нагрузкас учетом электроплиты

17.67
Утеплительминеральная вата

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Елена из города - написал(а) 28.08.2016:

Добрый вечер! Отличный проект, очень понравился. Подскажите, пожалуйста, можно ли зеркально поменять в проекте кухню-столовую и гостиную, и какие значимые изменения эта перестановка повлечет в части коммуникаций в проектной документации? Спасибо.

Елена, здравствуйте,

Зеркально поменять расположение гостиной и кухни-столовой возможно. Конструктивно дом при этом не изменится, речь будет идти большое о корректировках инженерных разделов. Как правило, такие изменения реализуются силами строителей. Рабочая документация готовых проектов продается по принципу "как есть",  но при необходимости отразить это изменение в объеме паспорта проекта мы сможем (на планах, фасадах и разрезах дома).

Елена из города Челябинск написал(а) 30.04.2013:

Здравствуйте! Очень нравится ваш проект. Хотелось бы узнать: возможно ли над 2-ым этажом использовать готовые стандартные плиты перекрытий? Хотим построить отдельно стоящий гараж, нужен ли для этого строительный паспорт гаража?

Елена, здравствуйте.
Благодарим за хороший отзыв о нашем проекте.
Монолитные перекрытия можно заменить на сборные из пустотных плит. Такое перекрытие может быть и над первым и над вторым этажами. Выполнить его могут строители или разработать наш конструктор.
Для строительства гаража, как и дома, нужен проект. Паспорт - документ для согласования проекта и получения разрешения на строительство. Для гаража согласование проекта не требуется.

Ильдар из города Уфа написал(а) 22.04.2013:

Очень нравятся ваши проекты, очень профессиональная работа. Меня интересуют точные размеры этого прекраснейшего дома. Заранее спасибо))).

Ильдар, здравствуйте

Габаритные размеры коробки дома с учетом эркерови толщины стен 14 х12.7 м.
