303A

"Ясная поляна" - удобный коттедж для большой семьи с биллиардной

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
212.40204.21148.91
Общая площадь, включая мансардный этаж, м2Общая (отапливаемая) площадь мансардного этажа, м2
275.8563.47
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)40000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

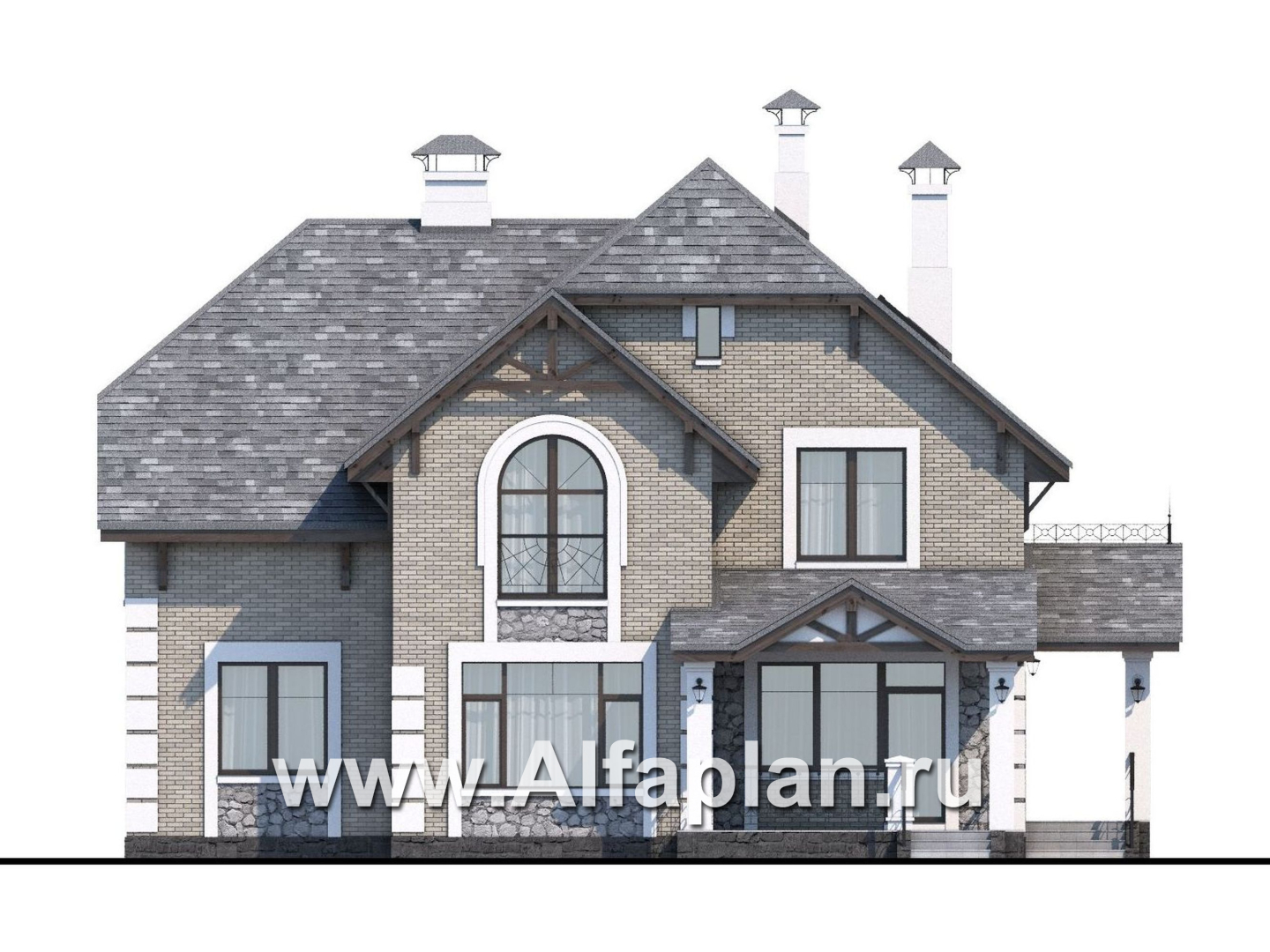

Вид спереди
Вид спереди

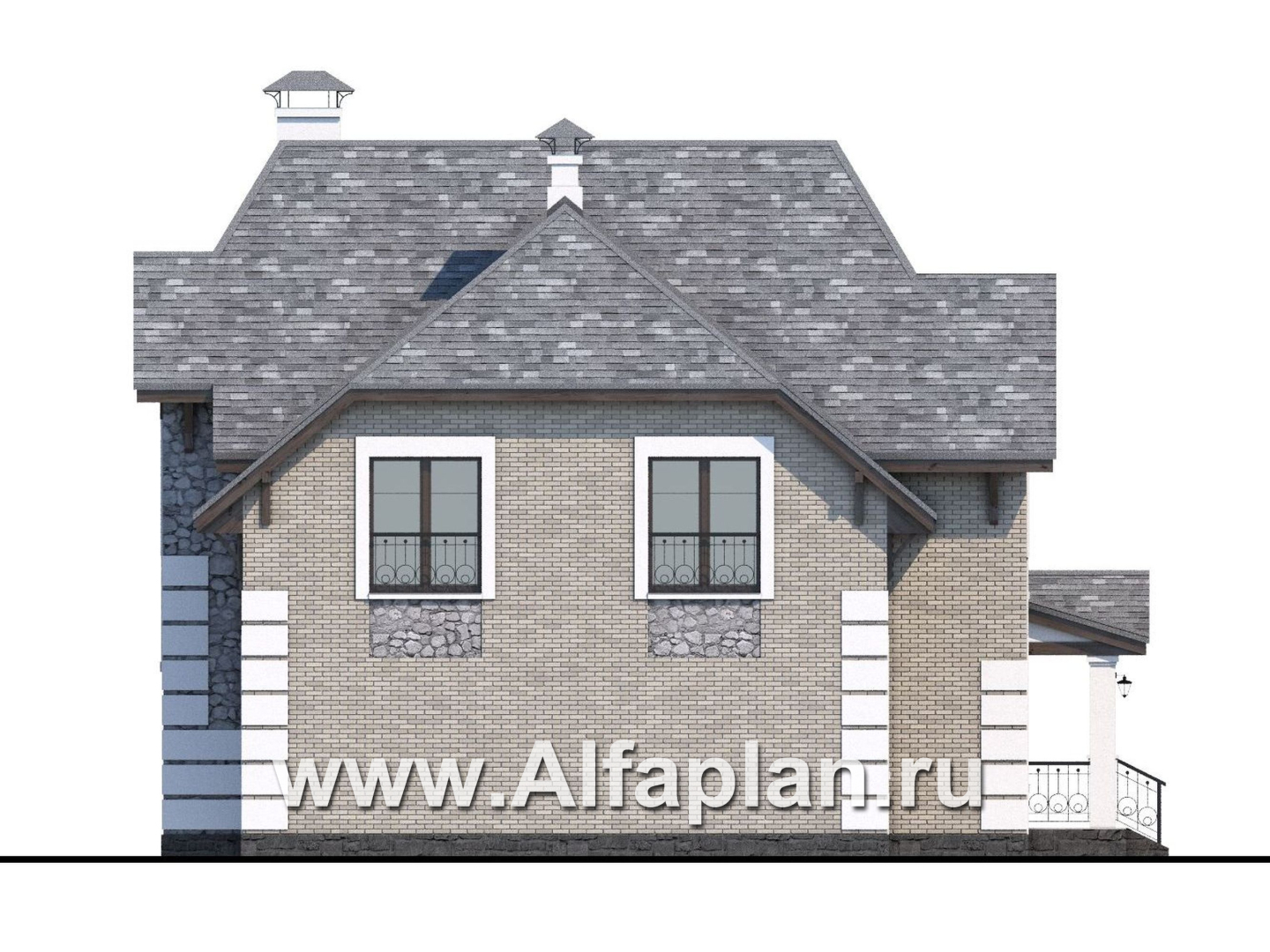

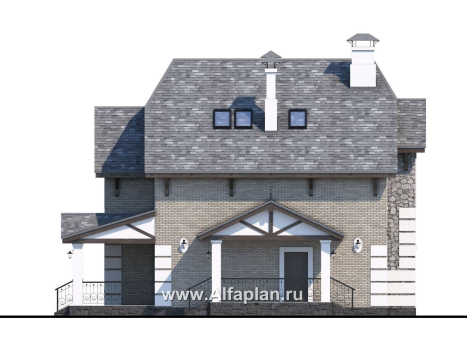

Вид справа
Вид справа

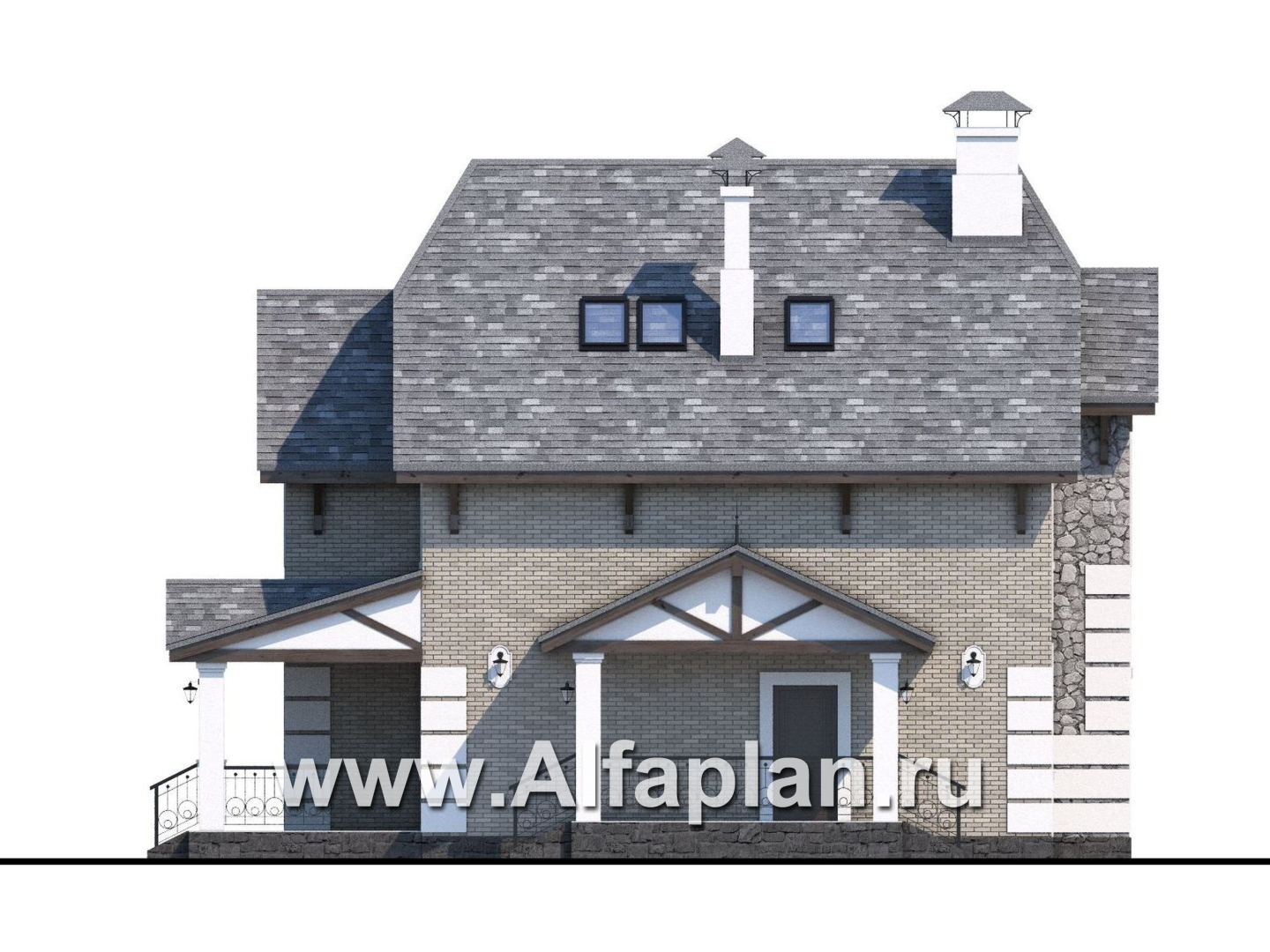

Вид сзади
Вид сзади

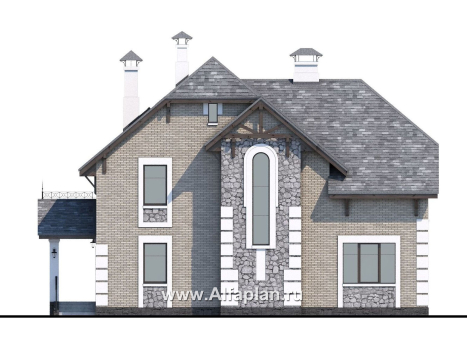

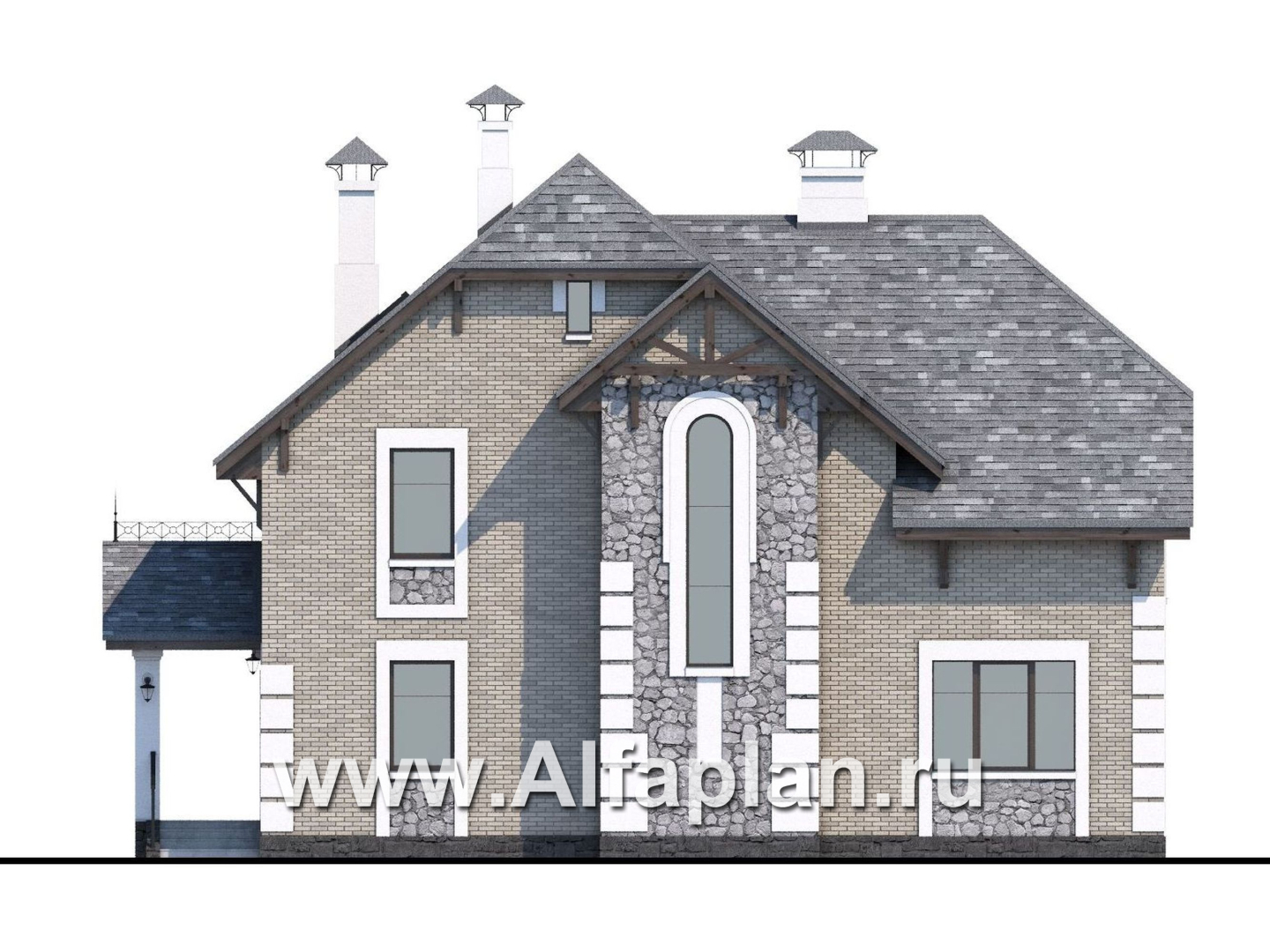

Вид слева
Вид слева

Дополнительные изображения к проекту:

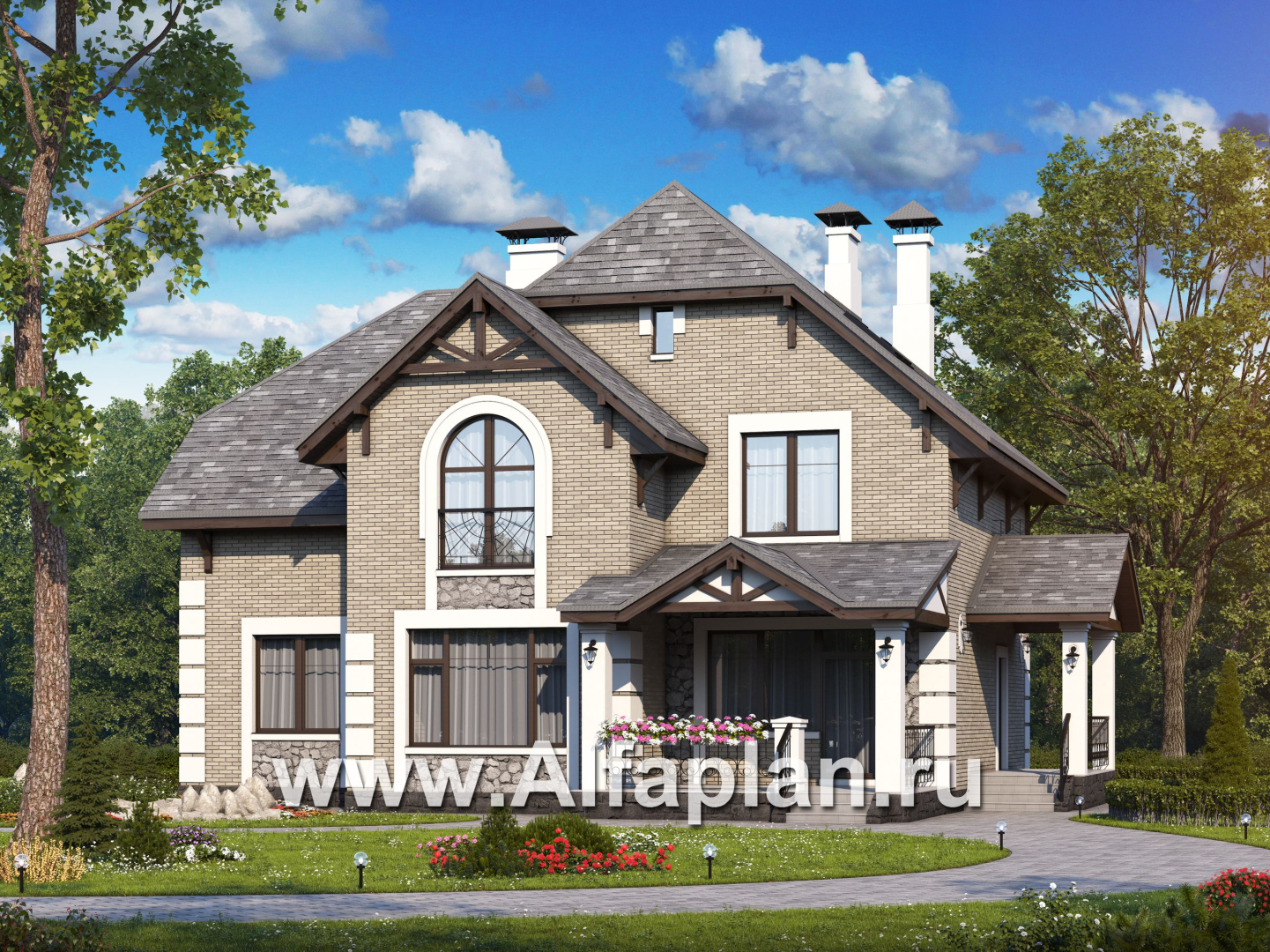

Дополнительное изображение 1 (прямой)

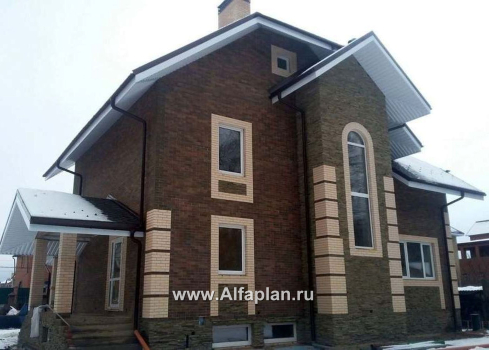

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Дополнительное изображение 5 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенгазо(пено)бетон или пустотный кирпич

Тип внутренних стенгазо(пено)бетон или пустотный кирпич

Тип перекрытиймонолитные ж/б

Крышастропильная конструкция

Тип кровлибитумная черепица

Наружная отделкадекоративная штукатурка, лицевой кирпич

Наружная отделка цоколяоблицовочный камень

Утеплительминеральная вата


В современном коттеджном строительстве отчетливо наметилась модная тенденция: все чаще выбор делается в пользу сложного, эклектичного фасада. С одной стороны, такой подход позволяет придать постройке узнаваемый внешний вид, с другой – появляется возможность оптимизировать внутреннюю планировку жилища. Это особенно актуально, когда речь идет о постройке дома для большой семьи – как в случае с представленным здесь проектом.

Внешний вид этого дома из пустотного кирпича или газо-, пенобетона говорит о влиянии скандинавской архитектурной традиции. Сдержанная цветовая гамма, большое количество остекленных поверхностей, внешние сваи – все это узнаваемо. С другой стороны, знатоки отметят присутствие классических элементов: это эркеры с фронтонами, стилизованные кованые элементы и рифмующиеся арочные окна.

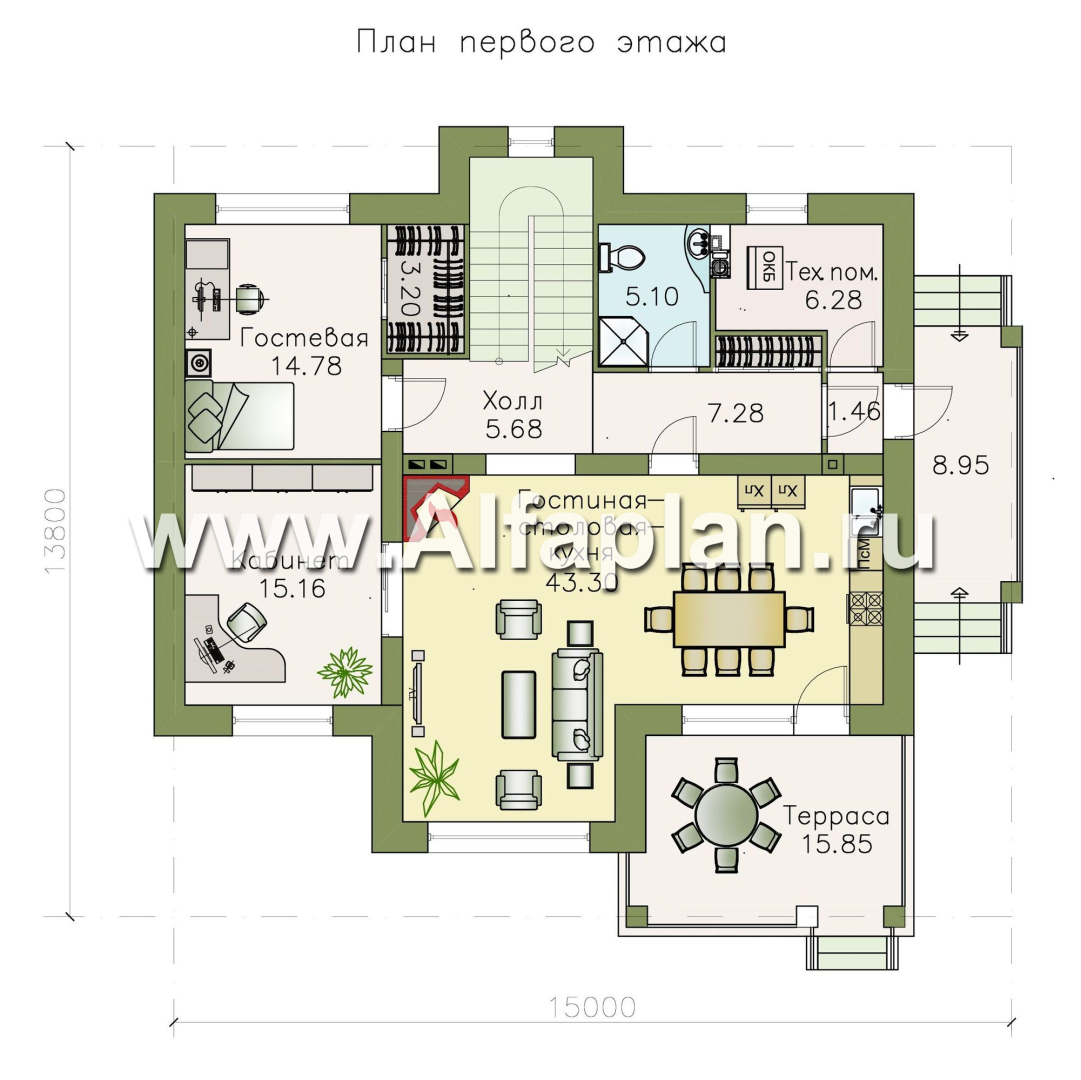

Проектом кирпичного (газо-, пенобетонного) дома предусмотрено два полноценных этажа, а также жилая мансарда. Внутренне пространство первого этажа символически можно разделить на три части. Со стороны главного фасада разместилась гостиная-столовая-кухня, снабженная камином. Левое крыло, согласно проекту коттеджа, отдано под приватную зону, которая представлена кабинетом и гостевой комнатой с собственной гардеробной. Со стороны дворового фасада находится служебное помещение и санузел, отделенные от гостевого пространства холлом.

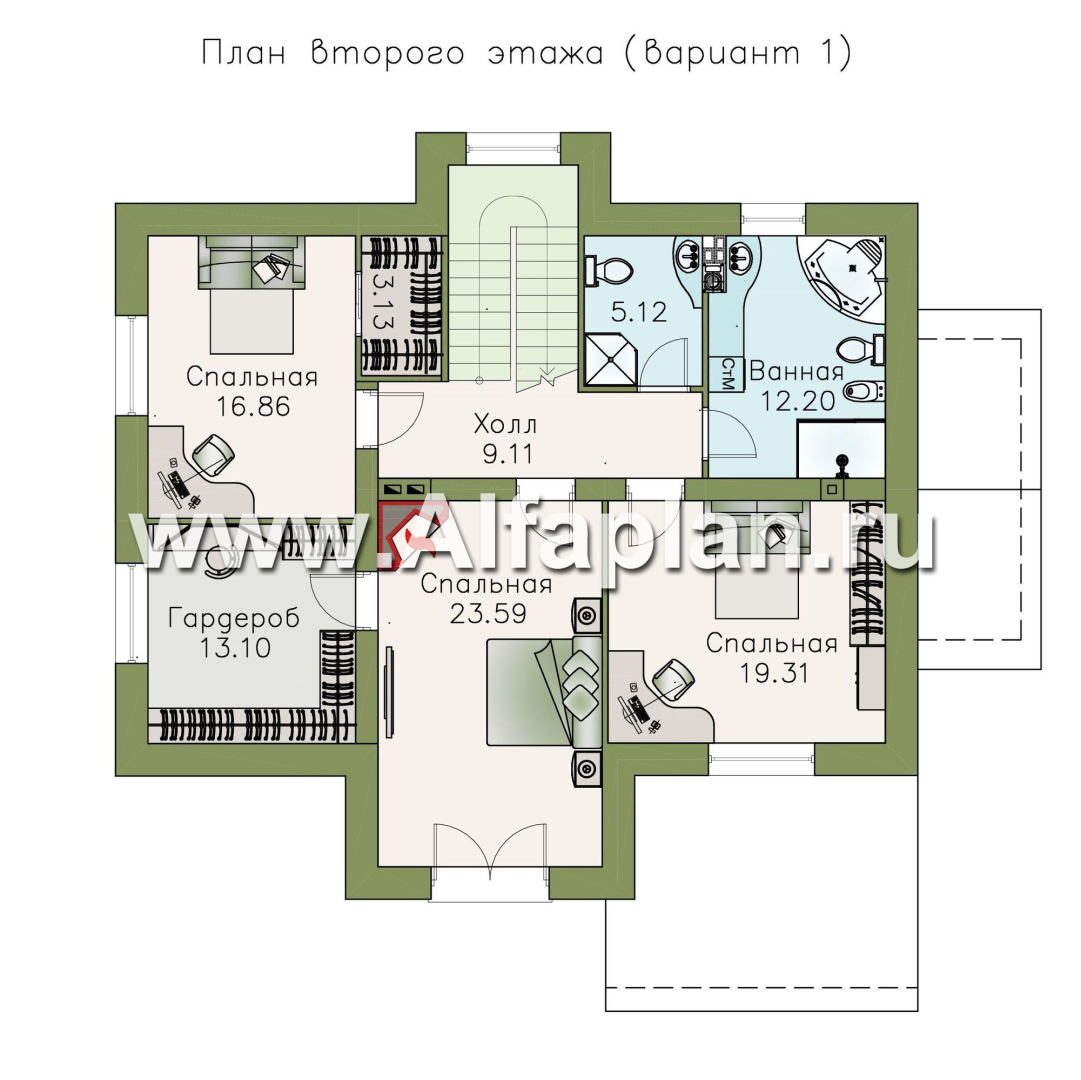

Пространство второго этажа по традиции занято приватной зоной, представленной тремя спальнями. Однако их площадь и расположение вспомогательных помещений могут различаться: проектом дома из пустотного кирпича (пено-, газобетона) предусмотрено два варианта планировки. Согласно варианту 1, площадь приватных помещений более значительная. Одна из спален, оборудованная выходом на балкон, снабжена собственной гардеробной. Кроме того, небольшая гардеробная предусмотрено у одной из малых спален. Все помещения сгруппированы вокруг холла, туда же выходят общие санузел и ванная комната.

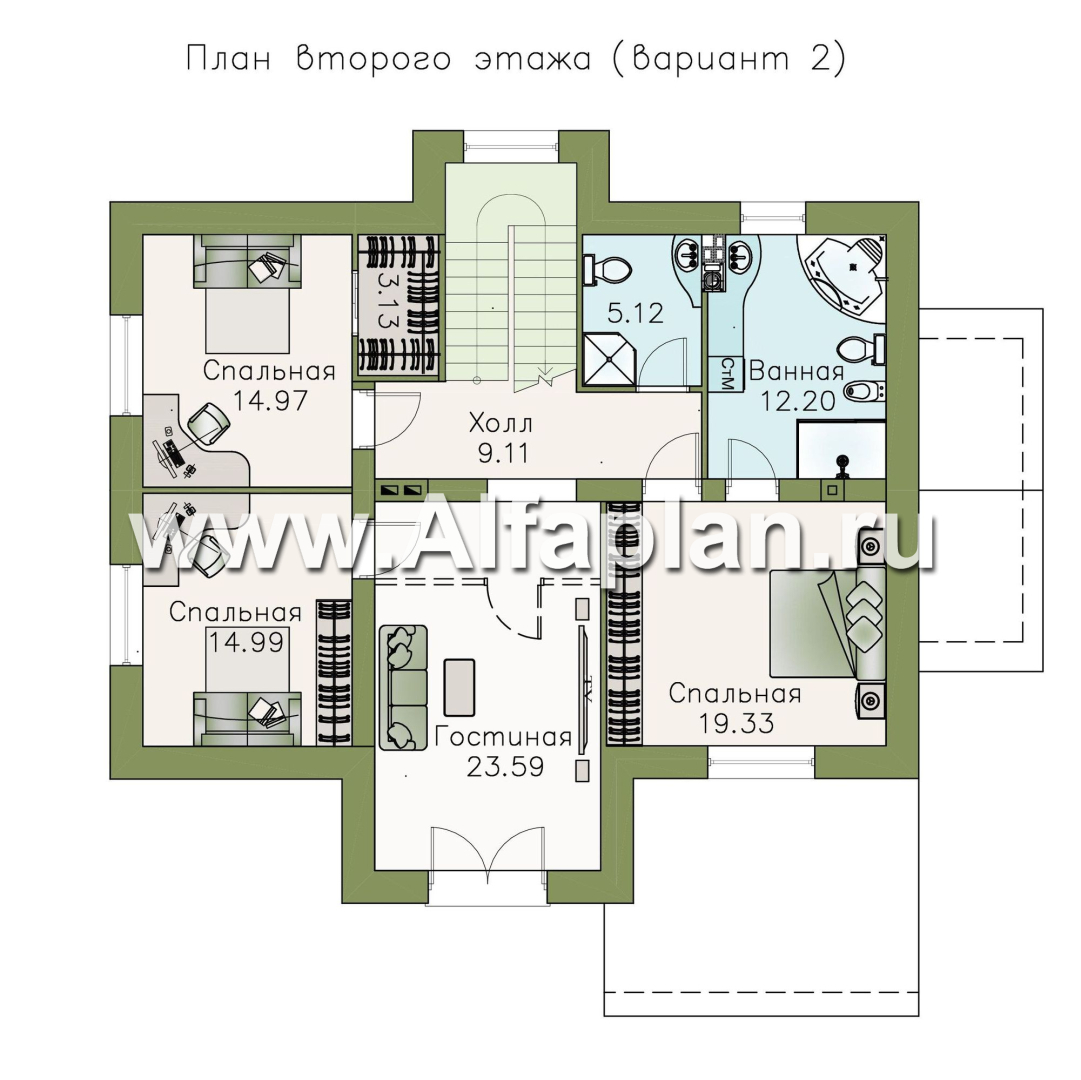

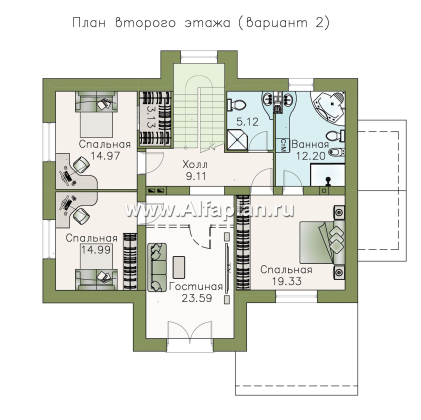

Согласно проекту 2, площадь всех спален уменьшена, отдельная гардеробная ликвидирована, за счет чего на этаже появилось место для малой гостиной. Спальня с большей площадью оборудована собственной ванной комнатой. На этаже, разумеется, предусмотрен и санузел общего пользования.

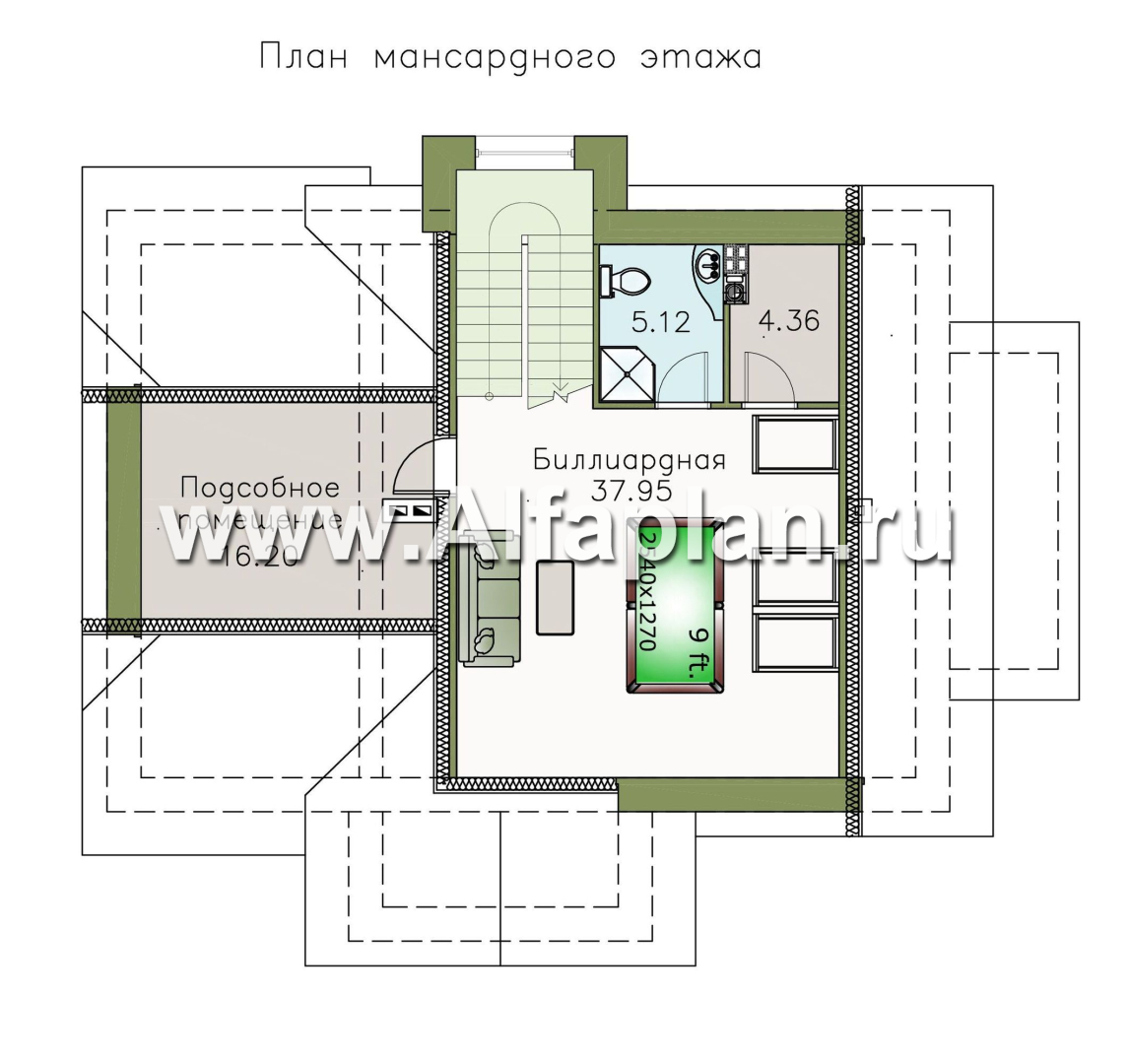

На мансардном этаже, согласно проекту кирпичного (газо-, пенобетонного) дома, разместилась бильярдная, где хватит места для 9-футового стола, а также просторное подсобное помещение.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Олег из города Москва написал(а) 15.11.2016:

Вопрос по проекту 303A "Ясная поляна" Добрый день! Очень понравился Ваш проект. Несколько вопросов по нему: 1. Возможно ли для этого проекта изменение толщины несущих стен (без потери внутренней площади). Например использование теплой керамики/газобетона 510/500мм, под штукатурку и без дополнительного наружнего утепления? Будет ли это решение оправданным для уменьшения стоимости возведения/долговечности самого здания? 2. Поскольку не хочется, что бы окно комнаты первого этажа, расположенное в стороне дома противоположной эркеру "смотрело" на забор и северную сторону участка. Возможно ли в этом проекте изменение расположения этого оконного проема на восточную сторону проекта? Например перенесение оконного проема на торцевую сторону проекта(там где нет окон) или даже создание там блока окно+дверь для выхода на террасу? По мне так было бы здорово, если бы имелась крытая терраса во весь торец первого этажа со стороны приватных комнат. Благо там есть для этого место. Возможно ли эти изменения в Вашем проекте? Не судите строго, просто мне кажется, что люди имеют право иногда просить архитектора сделать им их дом еще уютнее. Заранее благодарю Вас! И спасибо за Вашу работу!

Олег, добрый день, рады, что Вы подобрали подходящий проект в нашем каталоге!

Отвечаем на Ваши вопросы: 1.По проекту наружные стены разработаны в нескольких вариантах, что позволяет адаптировать проект к различным климатическим условиям. В наружные стены заложен газо(пено)бетон - 375(400) мм.( характеристики блока объемный вес -500 кг/м3, марка на прочность В3.5), или пустотный(поризованный) кирпич - 380мм.(альтернативно). Далее предусмотрен слой утеплителя 50-100 мм, толщина которого зависит от климатической зоны строительства, воздушный зазор -30-40 мм. и лицевой кирпич -85-120 мм.

Возможно применение поризованного кирпича толщиной 510 мм, Увеличение толщины стены идет наружу, внутренние размеры сохраняются неизменными. Конструкция фундамента позволяет увеличивать толщину стены без изменения других конструкций дома.

2. Изменение , перенос, добавление окон - достаточно локальный вопрос, решаемый по месту силами строителей. Если необходимо отразить это изменение в проекте, можем выполнить корректировку в Паспорте проекта. Если речь идет только об оконных проемах, корректировку сделаем бесплатно.
