Вернуться
197A

"Айвенго"- двуxэтажный особняк для большой семьи с жилой мансардой

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
223.70204.07115.12
Общая площадь, включая мансардный этаж, м2Общая (отапливаемая) площадь мансардного этажа, м2
316.3692.65
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)44500

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


4.69647

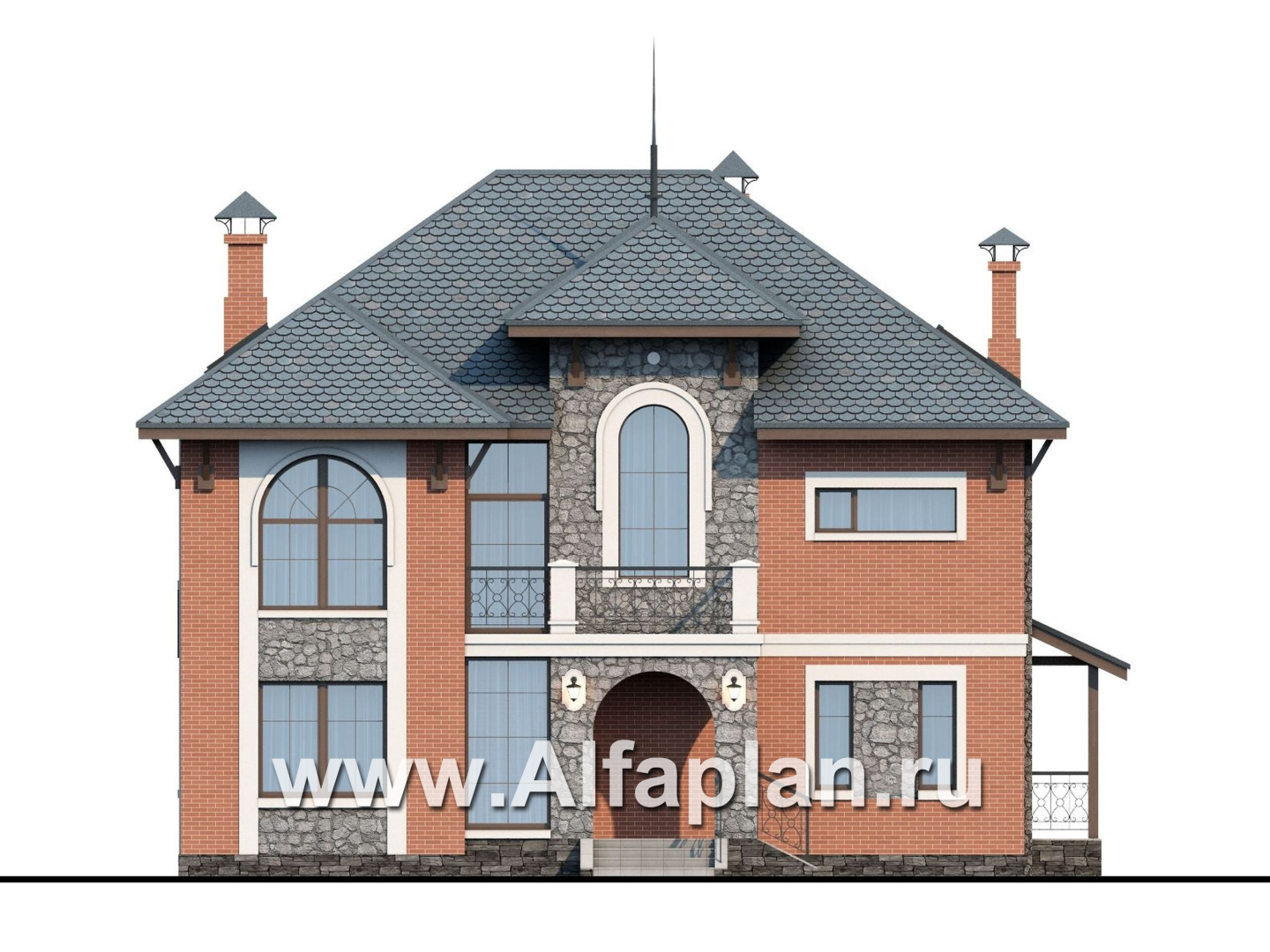

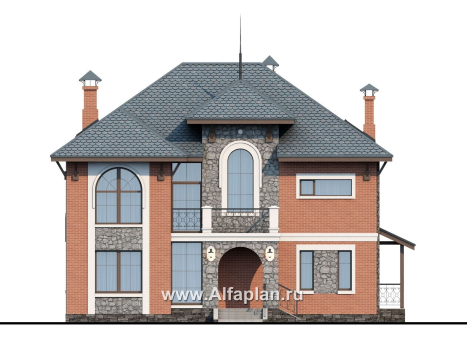

Вид спереди
Вид спереди

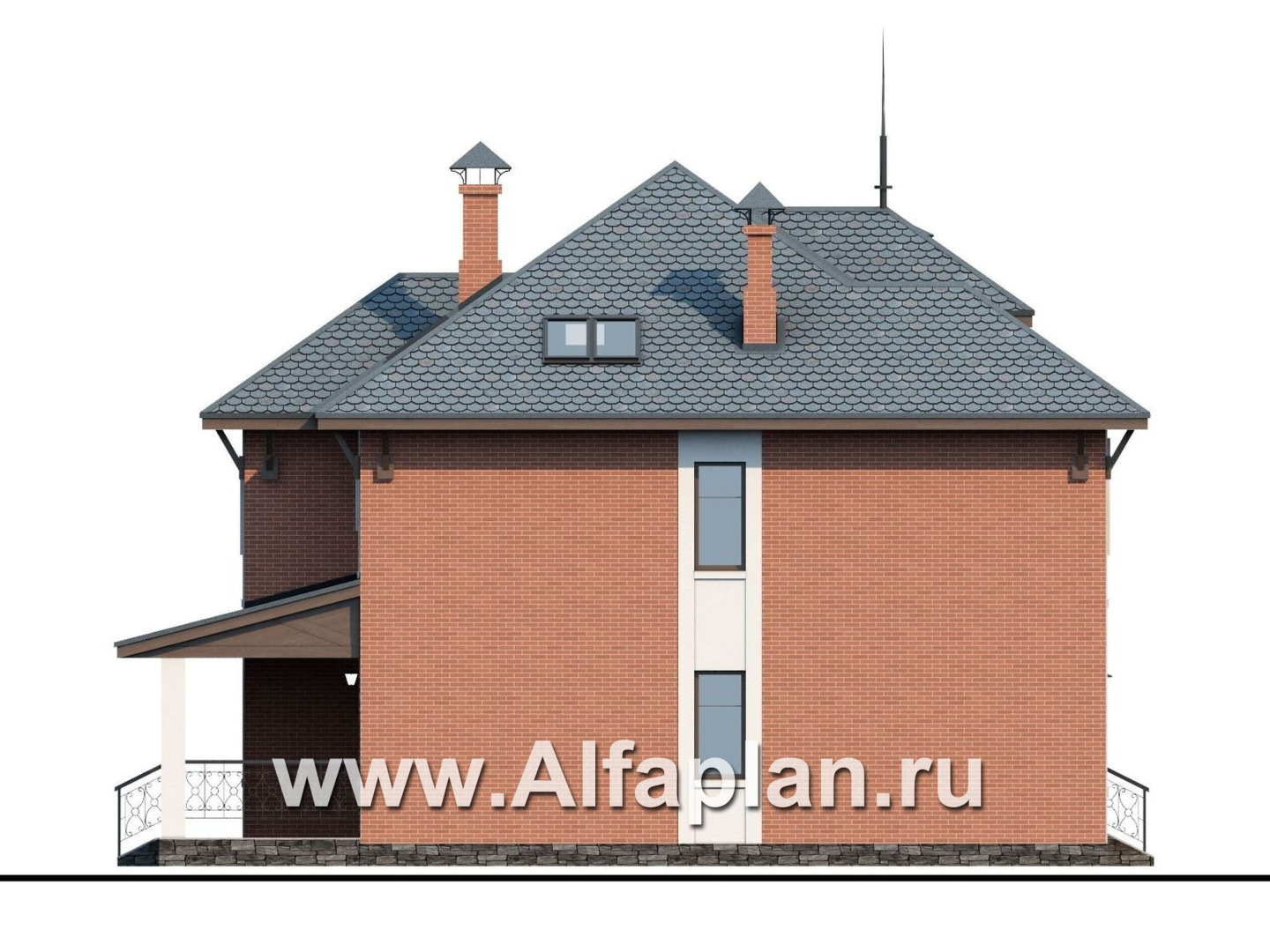

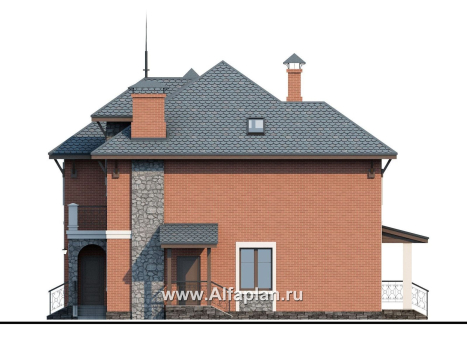

Вид справа
Вид справа

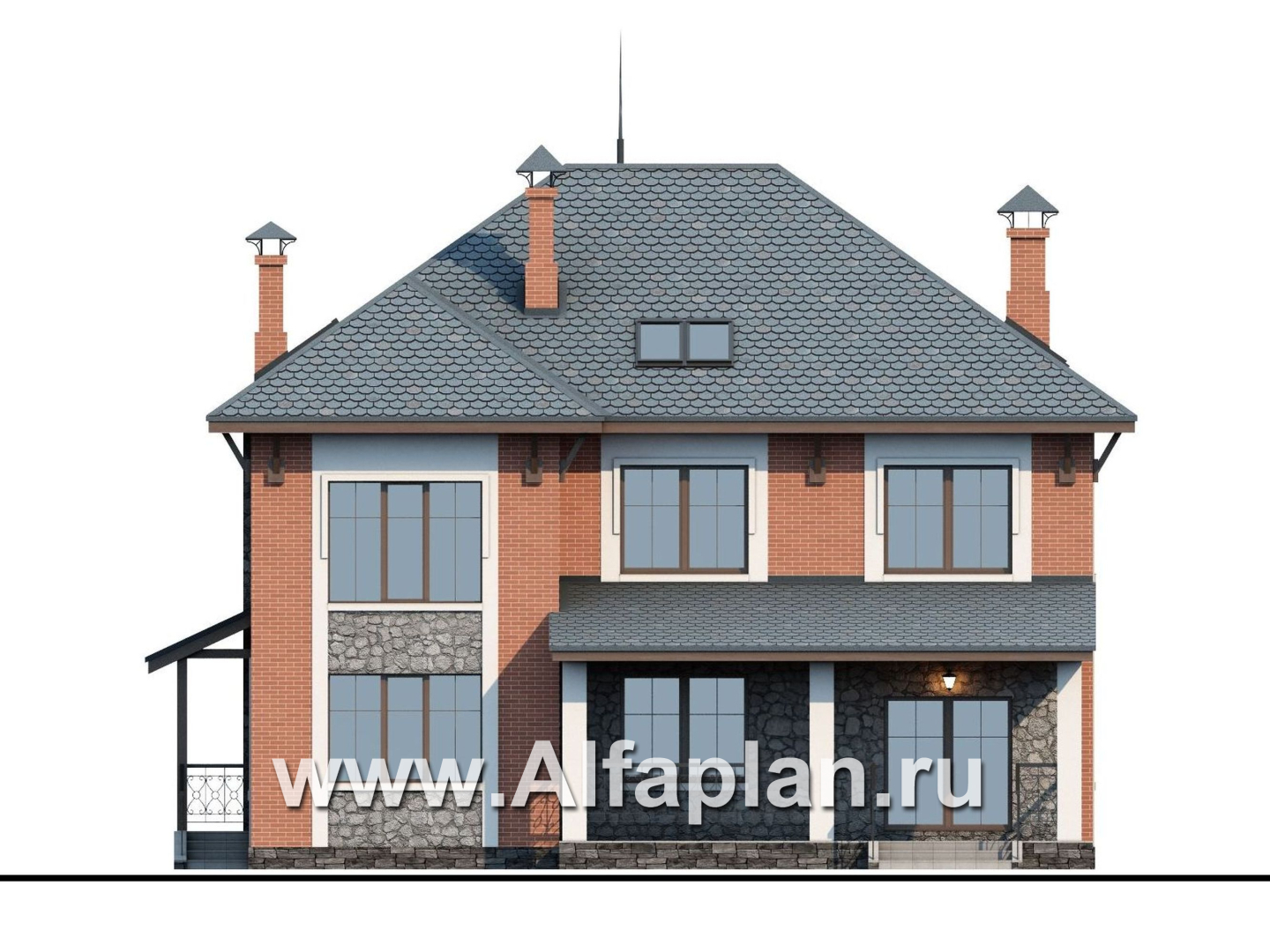

Вид сзади
Вид сзади

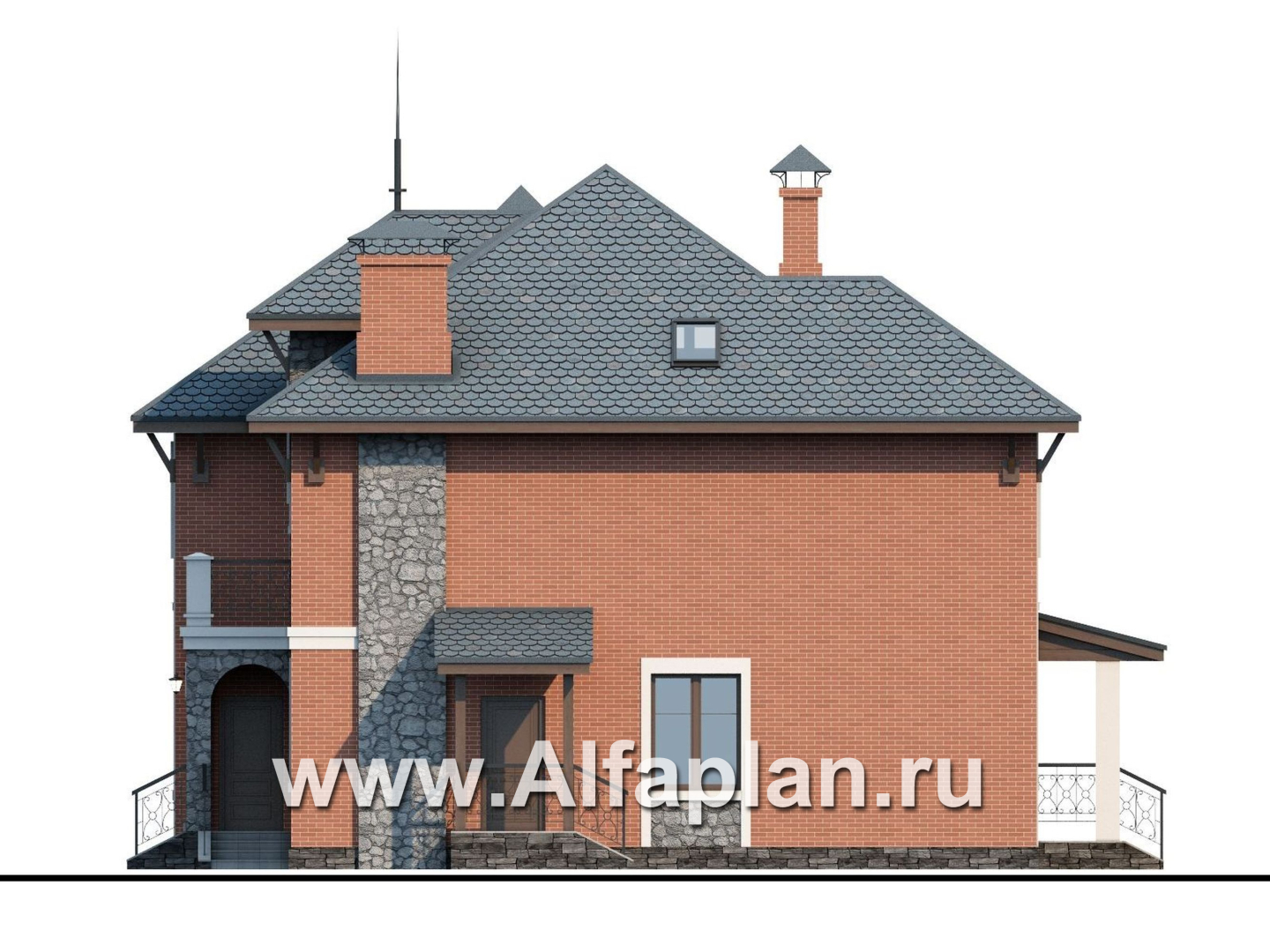

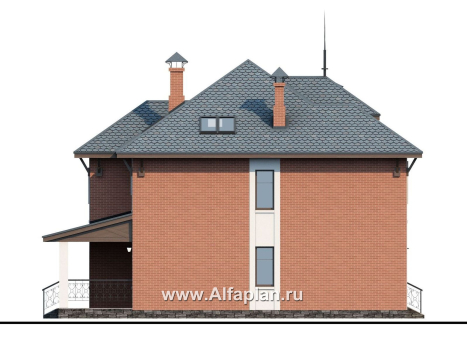

Вид слева
Вид слева

Дополнительные изображения к проекту:

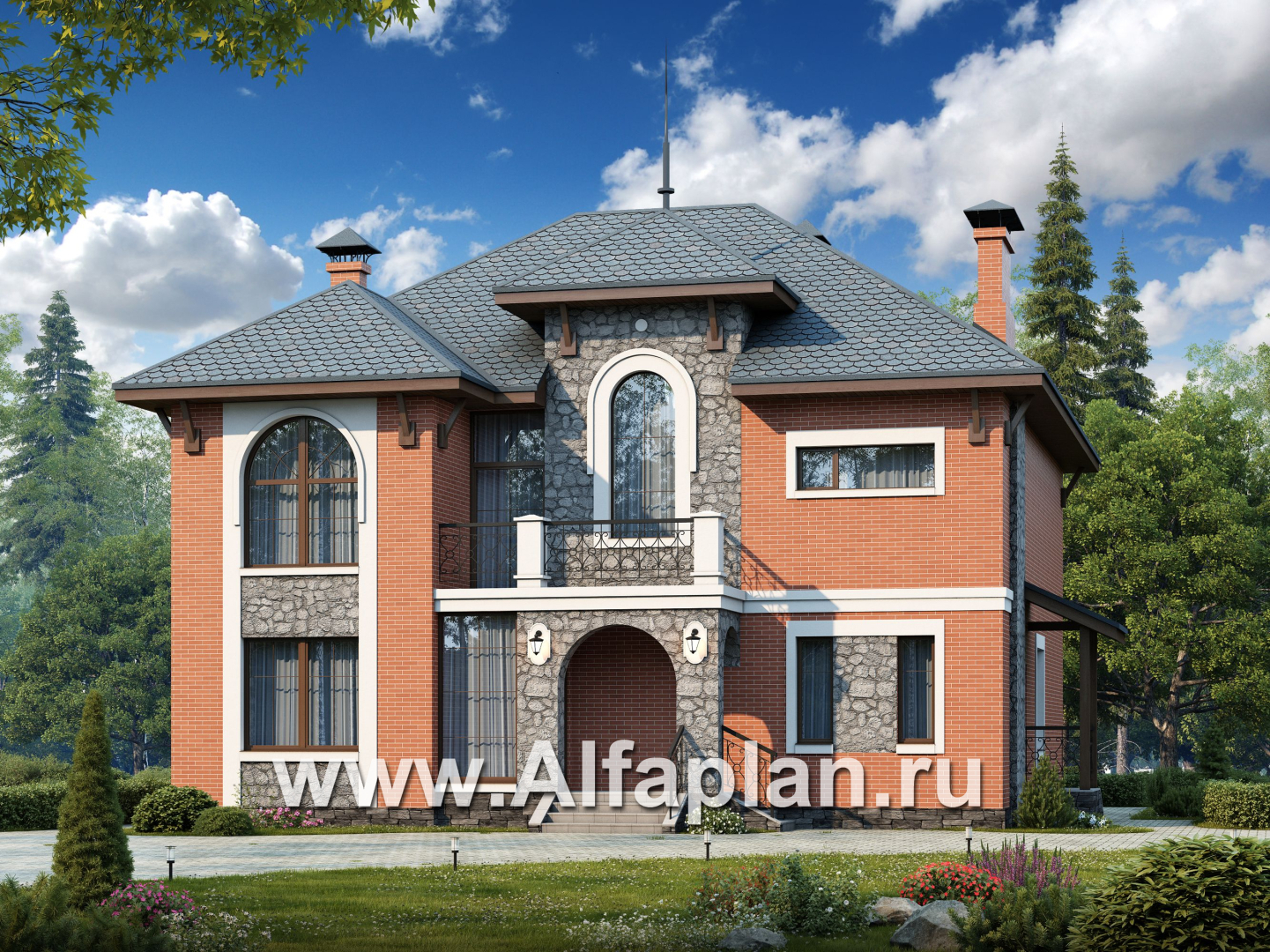

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

47.4 (толщина 250 мм)  м3
Тип наружных стенгазобетон или кирпич (альтернативно)

124.8/126.4  м3
Тип внутренних стенгазобетон или кирпич (альтернативно)

30.7/31.1  м3
Тип перекрытиймонолитные ж/б

20.6 + 18.8  м3
Тип кровликерамическая черепица

262.0  м2
Наружная отделкалицевой кирпич, облицовочный камень,штукатурка

264.9/46.1  м2
Наружная отделка цоколяоблицовочный камень-20.2м2

Высота домаот пола 1-го этажа

10.470  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.7 (чердак -2.7 м)  м
Высота мансардного скоса1.1 м на чердаке

Мощность котлас бойлером горячей воды

50 квт
Расчетная электр. нагрузкас учетом электроплиты

22.3 ква
Утеплительминеральная вата

Окна


Довольно часто соединение несоединимого дает чрезвычайно интересный результат – в полной мере это касается и архитектуры. В случае с представленным здесь проектом можно говорить об интересном стилистическом миксе: автору удалось объединить классический особняк и… рыцарский замок.

Несомненно, главную роль сыграло оформление фасада грубым рустовым камнем – примерно такой использовался при возведении крепостных стен. Для довершения образа использован центральный эркер с кровлей, украшенной шпилем: сходство со смотровой башенкой налицо. Что же касается элементов классического стиля – как не заметить арочные окна, украшающие главный фасад этого дома из кирпича (газобетона)? С ними рифмуется арка, которой оформлен центральный вход, – кстати, знатоки уловят в его очертаниях сходство с классическим портиком.

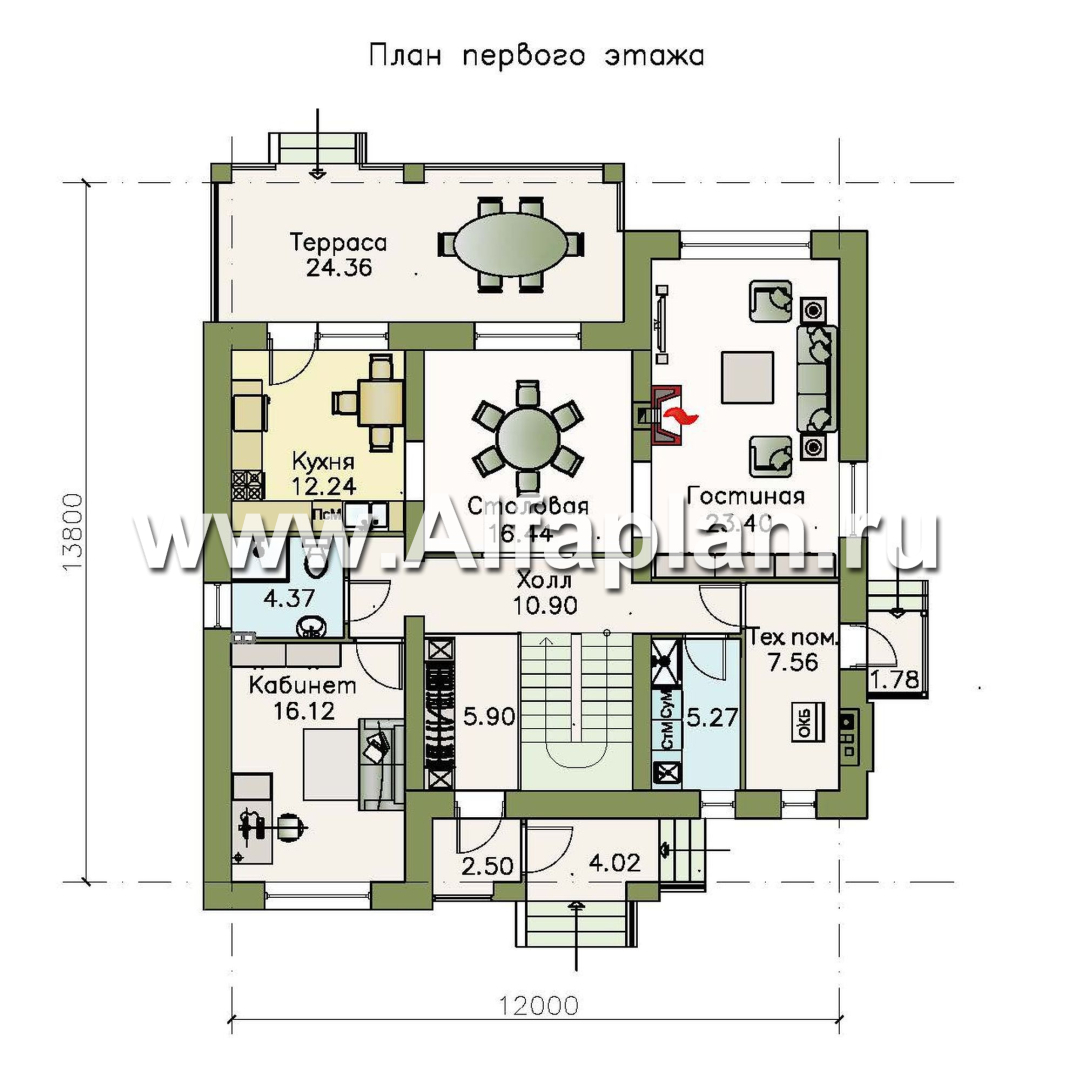

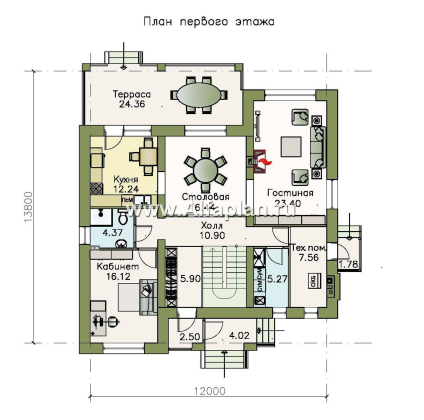

Проектом кирпичного (газобетонного) дома предусмотрено три этажа, причем третий – мансардный. На первом этаже расположена гостевая группа, представленная гостиной с камином, столовой и пристроенным помещением – террасой с собственным выходом во двор. Не только столовая, но и терраса сообщаются с кухней: это удобно, поскольку в теплое время года на террасе предполагается разместить обеденную зону.

Гостевая зона, согласно проекту коттеджа, смещена к дворовому фасаду, тогда как со стороны главного фасада находятся служебные помещения. Помимо тамбура и гардеробной, это хозблок, снабженный отдельным входом. Своего рода водоразделом между функциональными зонами служит холл вытянутой формы.

Помимо прочего, на первом этаже этого газобетонного (кирпичного) дома нашлось место для приватного помещения: это изолированный кабинет, частично расположенный в эркере главного фасада.

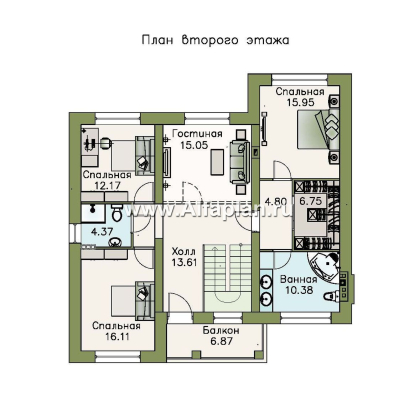

Пространство второго этажа по традиции отдано под приватную зону: это три спальни. Одна из них, родительская, занимает все правое крыло и предусматривает отдельное помещение, предназначенное под гардеробную, а также собственную ванную комнату. Левое крыло отдано под детские, а также общий санузел. Центральное пространство занимает холл с зоной отдыха, которая может быть выделена в отдельное помещение. В холле имеется выход на общий балкон.

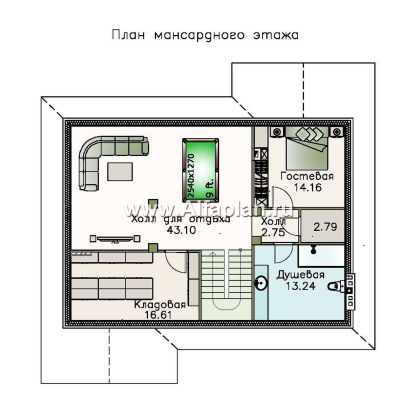

Пространство мансардного этажа, согласно проекту дома из газобетона (кирпича) поделено между вместительной кладовой и зоной отдыха. Это игровая, в которой может быть расположен 9-футовый бильярдный стол, а также спортзал. Кроме прочего, на этаже предусмотрена душевая.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Виктория из города Щелково написал(а) 17.10.2017:

Добрый день! Понравился этот вариант. Скажите, возможно разработать для него устройство цоколя с помещением для сауны?

Добрый день, Виктория,

готовый Рабочий проект 197а с цокольным этажом еще не разрабатывался. Предлагаем Вам несколько вариантов решения: 1. Экономичный вариант: выполнить для Вас за небольшую доплату вариант с цоколем  в ПАСПОРТЕ проекта  (без корректировки строительной рабочей документации).  2. Переработка полной строительной рабочей документации с дополнением цокольного этажа. Срок подготовки - 20 раб. дней. Точная стоимость устанавливается после получения от Вас технического задания и определения объема работ. Более подробную информацию о стоимости и сроках корректировок можно посмотреть в разделе «Сервис для Заказчиков» на сайте  http://www.alfaplan.ru/genplan/. 3. В качестве альтернативы предлагаем Вам рассмотреть аналогичные варианты домов с готовым цоколем (и предусмотренными саунами): 137АС, 96АС, 98АС.
