403A

"Серебро" - современный экономичный дом для небольшой семьи

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
113.70108.3654.48
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)26700

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

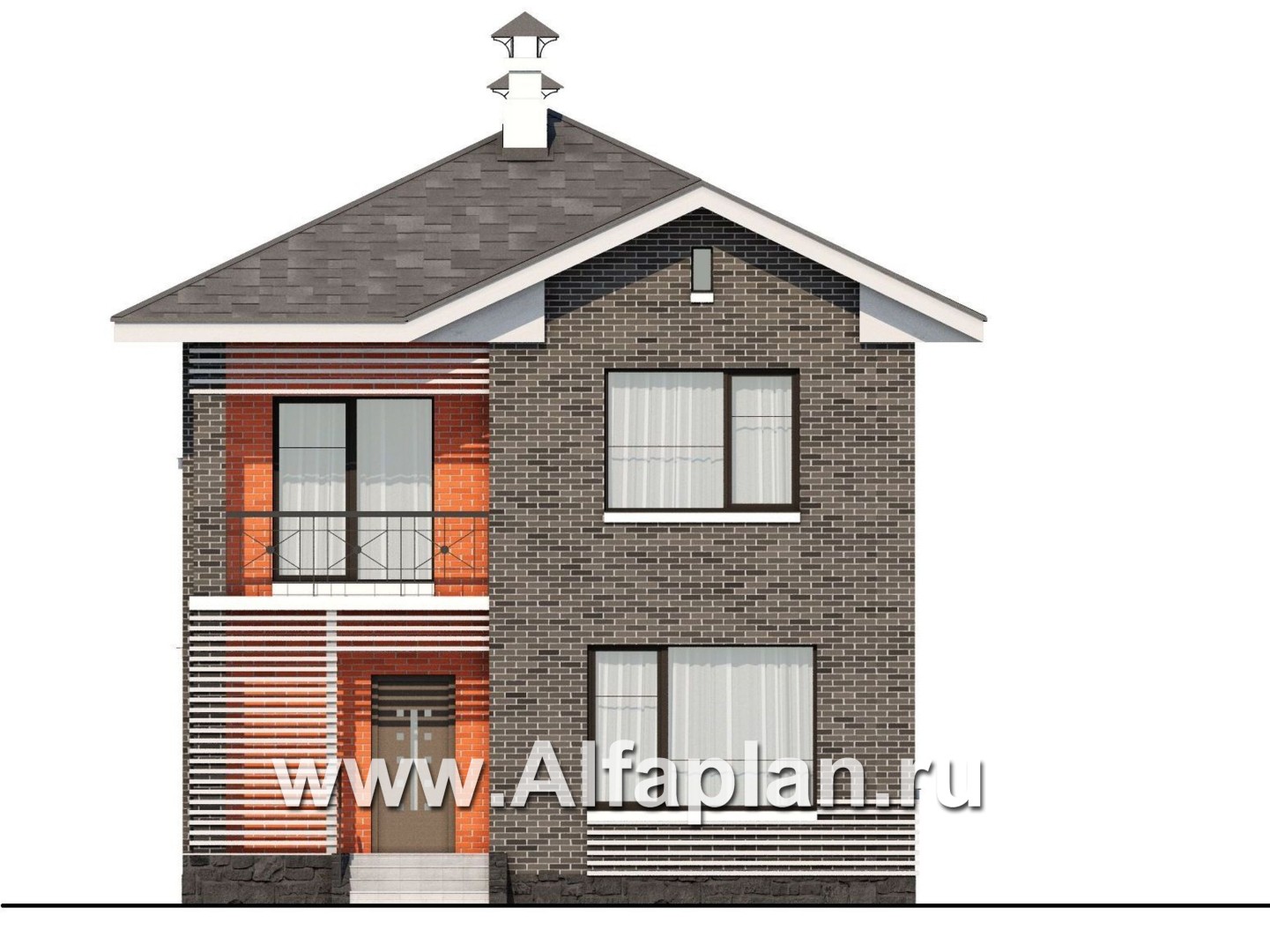

Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолиная ж/б плита

бетон В25 - 23,7  м3
Тип наружных стенгазо(пено)бетон или кирпич альтернативно

82.3/83.4  м3
Тип внутренних стенкирпич

29.03  м3
Тип перекрытийна 1 эт. - монолитные ж/б, над 2 эт. - по деревянным балкам

бетон В25 - 11,3  м3
Тип кровлибитумная/ керамическая черепица (альтернативно)

134  м2
Наружная отделкалицевой кирпич

217  м2
Наружная отделка цоколяоблицовочный камень, 15 м2

Высота домаот пола первого этажа до конька кровли

8,69  м
Высота 1-го этажаот пола до потолка

3,00  м
Высота 2-го этажаот пола до потолка

2,98  м
Высота мансардного скосанет

Мощность котла35 кВт

Утеплительминеральная вата - 219,4 м2

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Сергей из города Благовещенск написал(а) 21.03.2017:

Добрый день! Возможна ли замена монолитного перекрытия 1-го этажа и перекрытия 2-го этажа на железобетонные плиты? И прилагаются ли к данному проекту чертежи террасы со стороны кухни?

Сергей, добрый день,

выполнить замену перекрытий можно силами строителей (в таком случае по Вашему запросу к проекту будут бесплатно приложены инструкции по подбору пли, типовые узлы для организации монолитного пояса и тд), либо заказав разработку сборного перекрытия нашим конструкторам (подробно см. http://www.alfaplan.ru/genplan/). Проектная документация содержит всю необходимую информацию для постройки дома в том виде, как Вы видите на главной визуализации на сайте. Соответственно, чертежи террасы в стандартном варианте проекта не предполагаются. Тем не менее по Вашему заказу мы сможем (бесплатно) приложить к проекту альбом с чертежами по устройству открытой (или крытой) террасы. Альбом (7 листов) будет содержать принципиальные узлы по строительству террасы (фундамента, кровли и тд). Размер и форма террасы могут быть по Вашему усмотрению.
Ольга из города Евпатория написал(а) 03.12.2016:

Добрый день! 1 вопрос: Может ли данный дом быть построенным из крымского ракушечника? и 2) Можно ли будет уменьшить высоту обоих этажей на 20 см?

Добрый день, Ольга.
Наружные стены предусмотрены из газобетона (375мм толщиной) или пустотного кирпича (380мм толщиной) + слой утеплителя- мин. вата (от 50 до 100 мм, толщина варьируется в зависимости от климатической зоны) + воздушная прослойка 30-40 мм + лицевой кирпич. Общая толщина стены 540-575мм (в зависимости от выбранного варианта). Практика строительства по нашим проектам из ракушечника также существует. Адаптация выполняется силами строителей. Уменьшить высоту потолков возможно (на высоту одного блока). Готовые проекты продаются по принципу "как есть", т.к. любые изменения (даже при том, что они могут быть без труда реализованы на строительном уровне) приводят к значительной, а иногда и полной переработке проектной документации. Поэтому за переработку проекта мы не возьмемся. Катерина, консультант "Альфаплан"
Денис написал(а) 28.11.2016:

Вопрос по проекту 403A. Интересует возможность возведения цокольного этажа.

Денис, здравствуйте,

проект 403А разработан без цокольного этажа, но существует похожий вариант с цокольным этажом - проект 103АС http://www.alfaplan.ru/catalog/item_2120/.

Планировка этих проектов аналогична, помещения мансардного этажа в 103АС имеют хороший профиль.

Если для Вас принципиально рассматривать только проект 403А с цоколем, можем выполнить такую корректировку. Существует несколько вариантов, отличающихся по срокам и стоимость работы:

1. корректировка Паспорта проекта, без изменения рабочей документации.

2. корректировка полного Рабочего проекта.
