103A 3D

"Оптима"- красивый дом для загородного отдыха

Дополнительные изображенияФотогалереяФотогалерея 2Фотогалерея 3Фотогалерея 4Зеркальный вариант проекта

общая площадь дома, м2жилая площадь дома, м2
114.6054,63
Стоимость проекта (посмотреть состав документации)
Вариант проекта с эркером в гостинойРазработка - 15000 рубл.
Архитектурно-строительные чертежи (АС)26000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

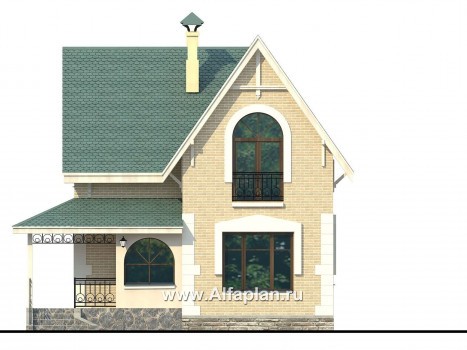

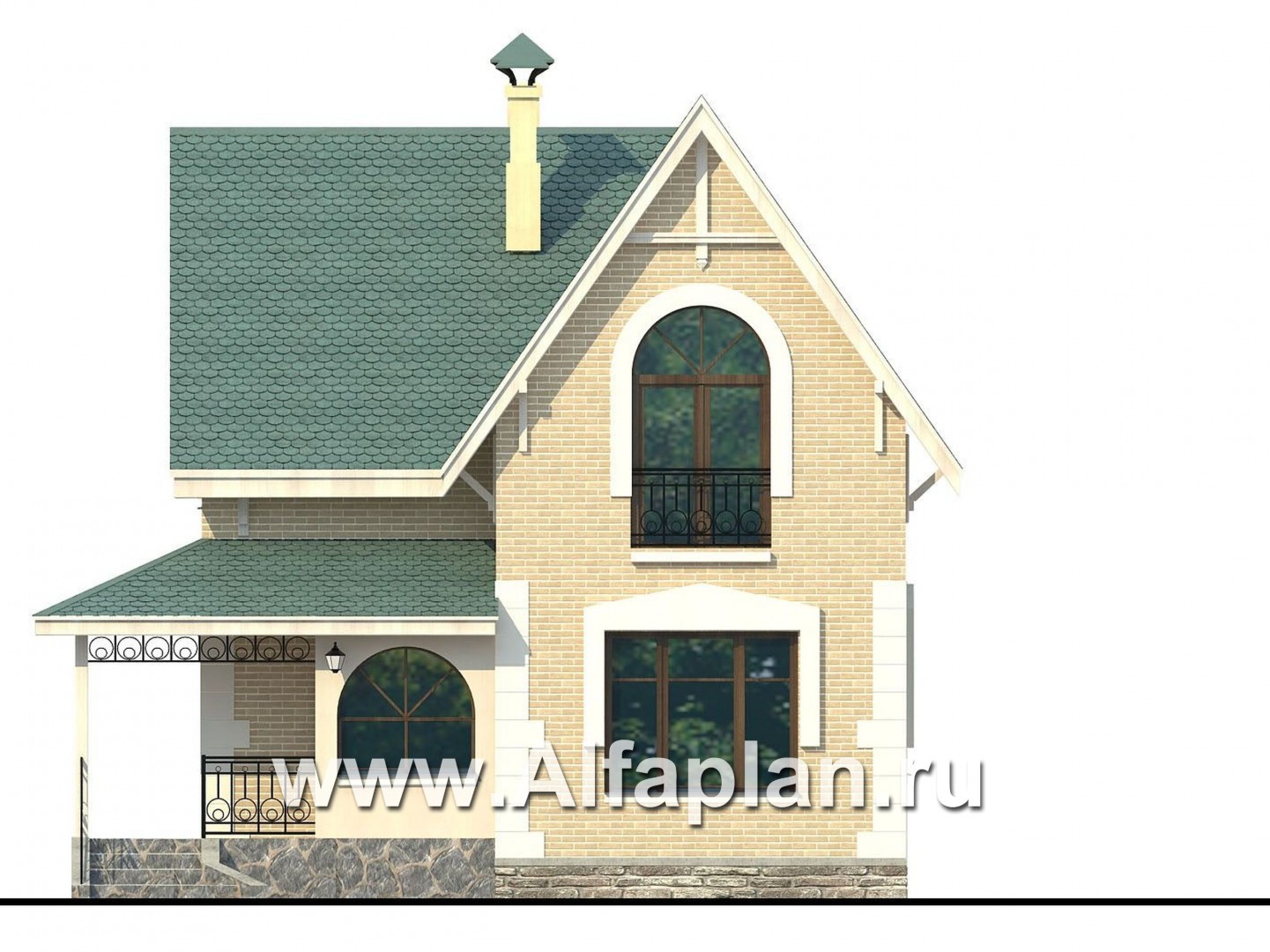

Вид спереди
Вид спереди

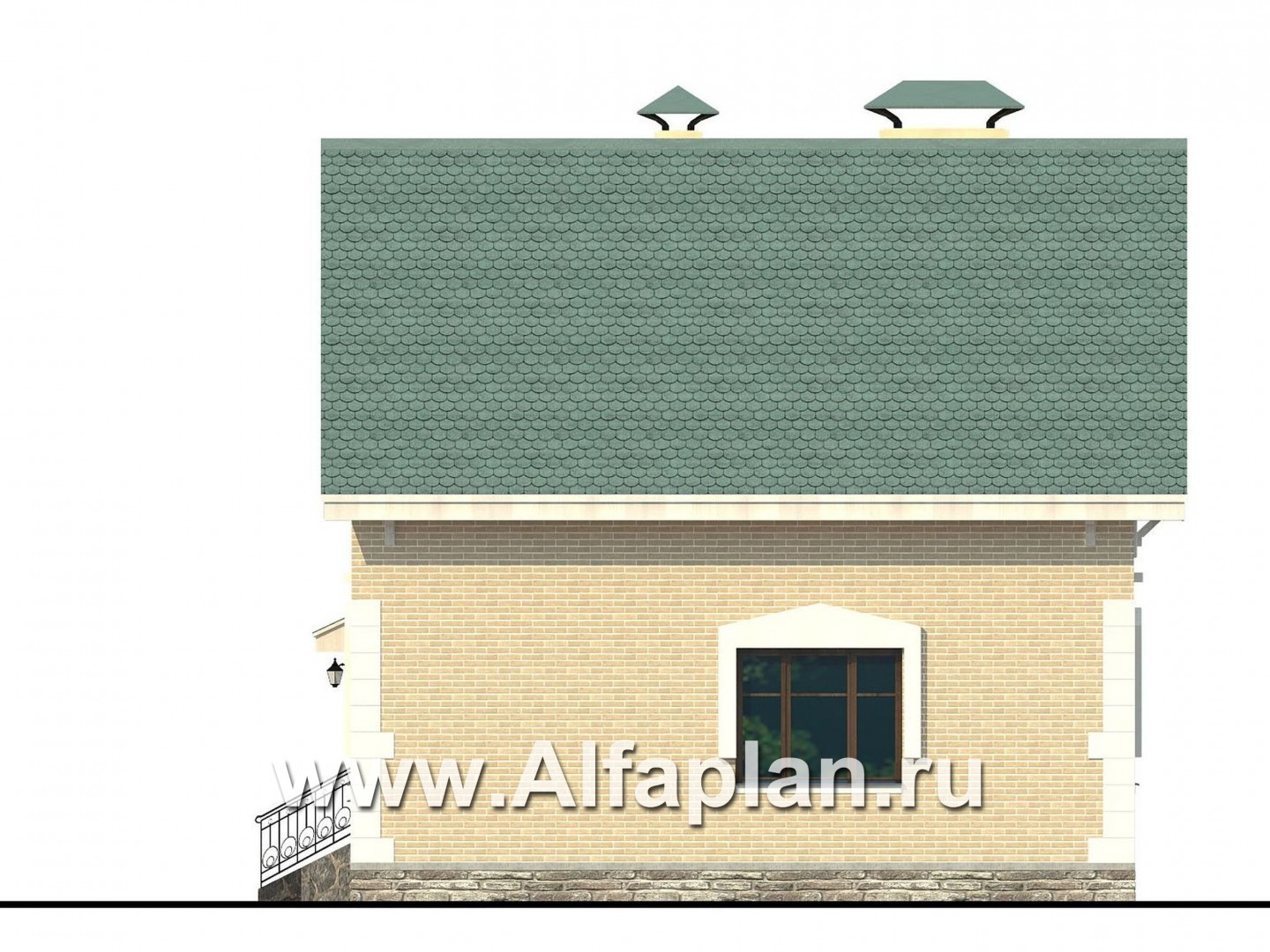

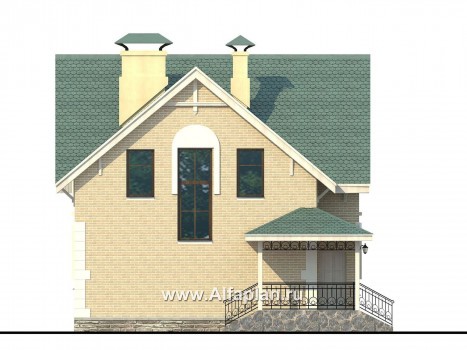

Вид справа
Вид справа
Вид сзади
Вид сзади

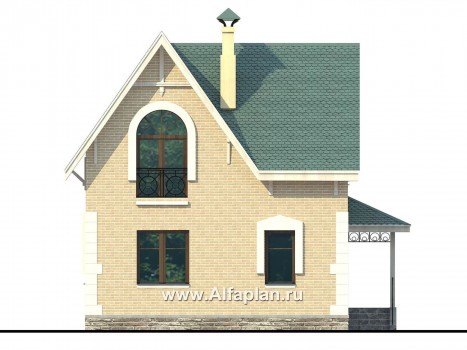

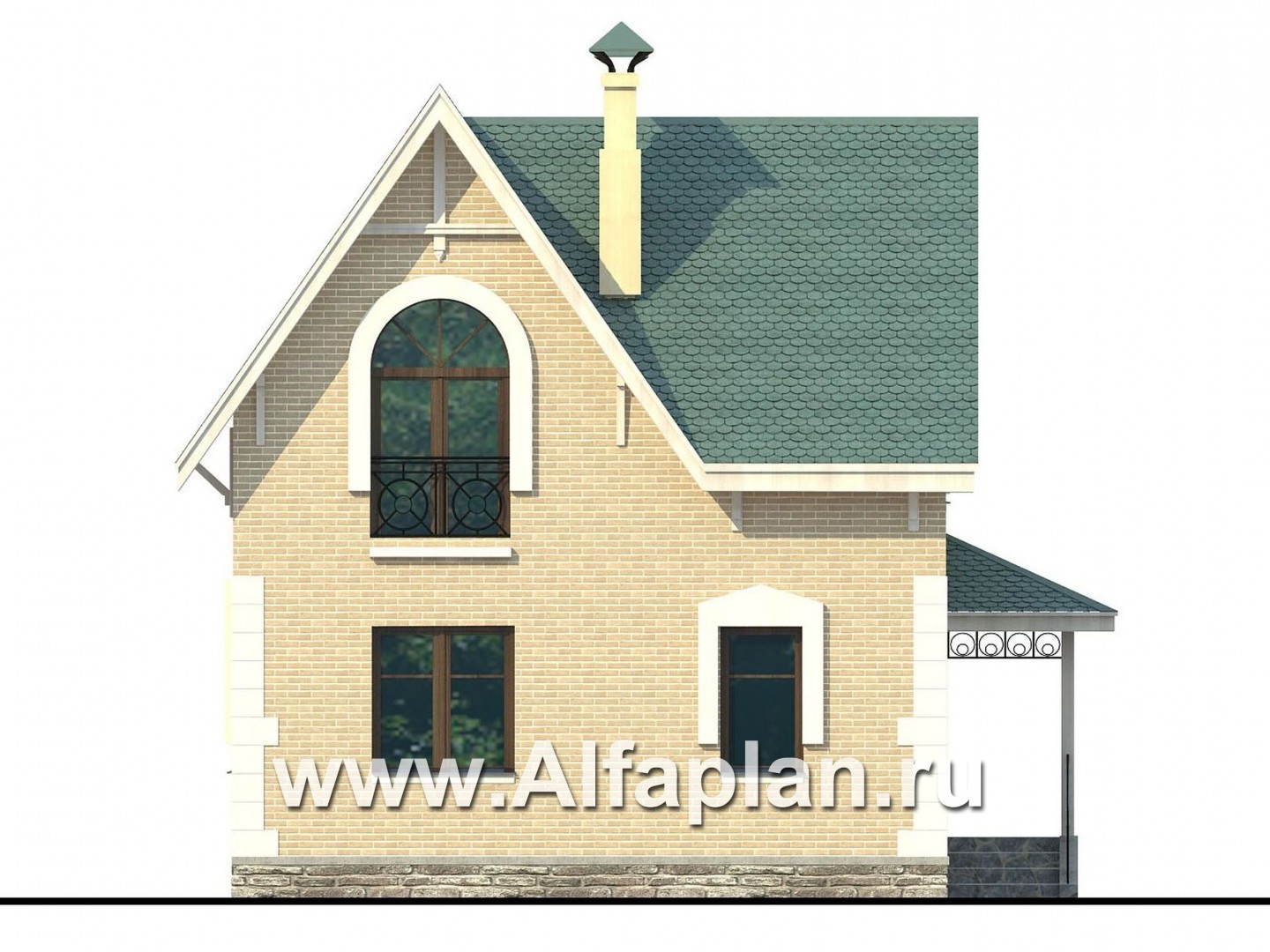

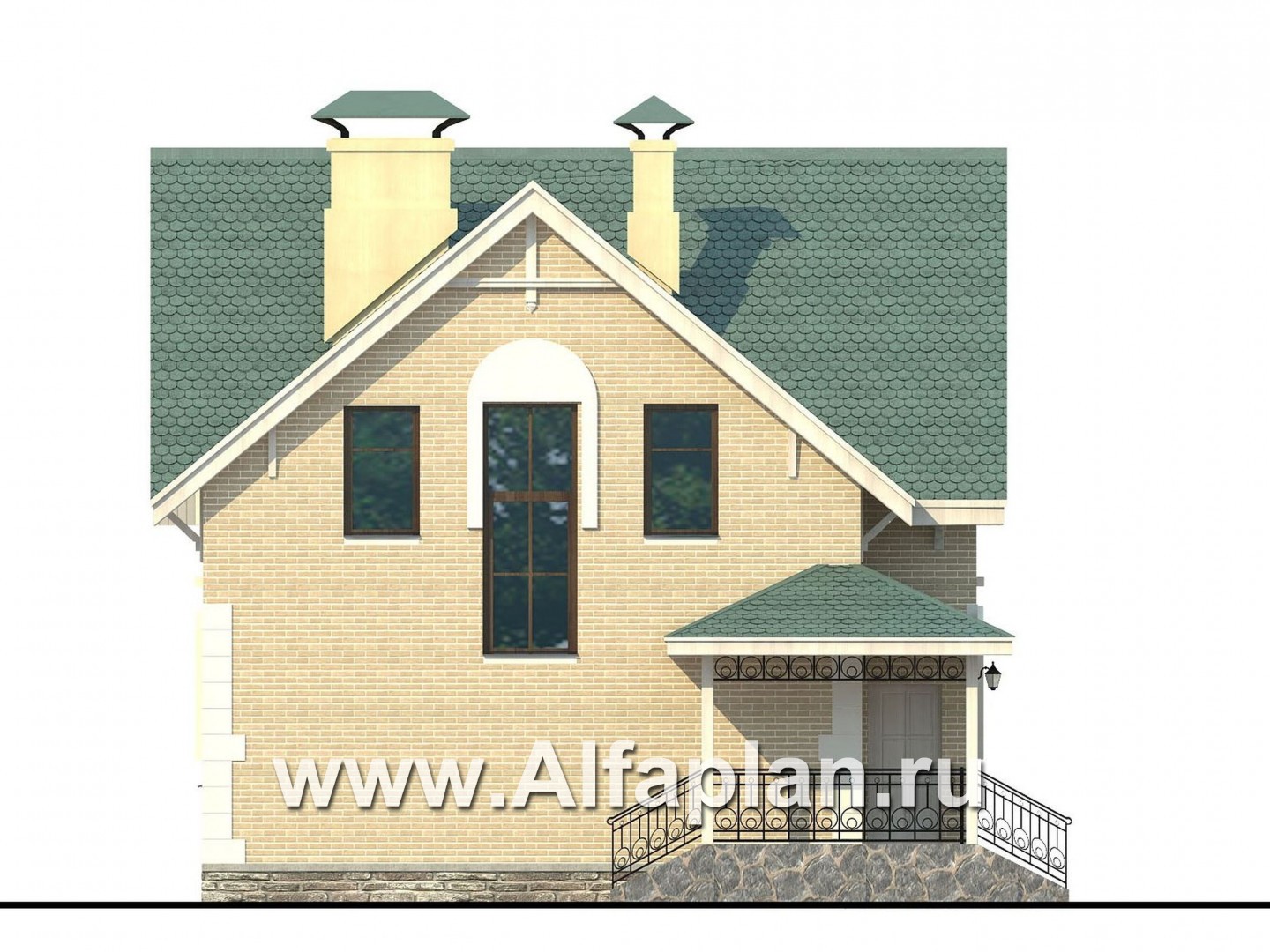

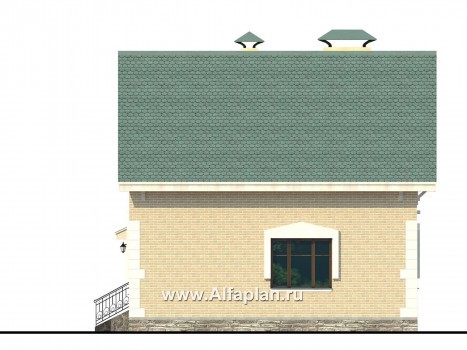

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

21.0  м3
Тип наружных стенгазобетон/кирпич альтернативно

75.9/75.0  м3
Тип внутренних стенкирпич

10.2  м3
Тип перекрытиймонолитная ж/б плита

10.1  м3
Тип кровлипо деревянным стропилам

176.7  м2
Наружная отделкалицевой кирпич

217.5  м2
Наружная отделка цоколяискусственный камень

Габаритные размеры домабез крылец

8.6х10.1  м
Высота домаот уровня пола первого этажа

8.95  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Высота мансардного скоса2.6 м

Мощность котлас бойлером горячей воды

35 кВт
Расчетная электр. нагрузкас учетом электроплиты

14.4 кВт
Утеплительминеральная вата

Окна


Небольшой, компактный  коттедж может использоваться не только для загородного отдыха, но и служить постоянным местом жительства для небольшой семьи из 3-4 человек.  По площади и планировке он вполне соответствует комфортабельной городской квартире. Проектом предусмотрены два этажа. На открытом со всех сторон участке в черте города дом может стать наиболее запоминающейся  постройкой.  Двускатная кровля, наружный декор окон, руст по углам дома придают строгость и аккуратность  постройке. Элементы наружной  отделки:  стены – облицовочный кирпич; цоколь – искусственный камень; кровля – битумная черепица. Основание дома выполнено из монолитной железобетонной плиты. Строительство наружных стен предусматривает по проекту вполне стандартную альтернативу материалов – газобетонные блоки или кирпич. В этом смысле коттедж можно отнести в условную группу «дома из кирпича и газобетона».

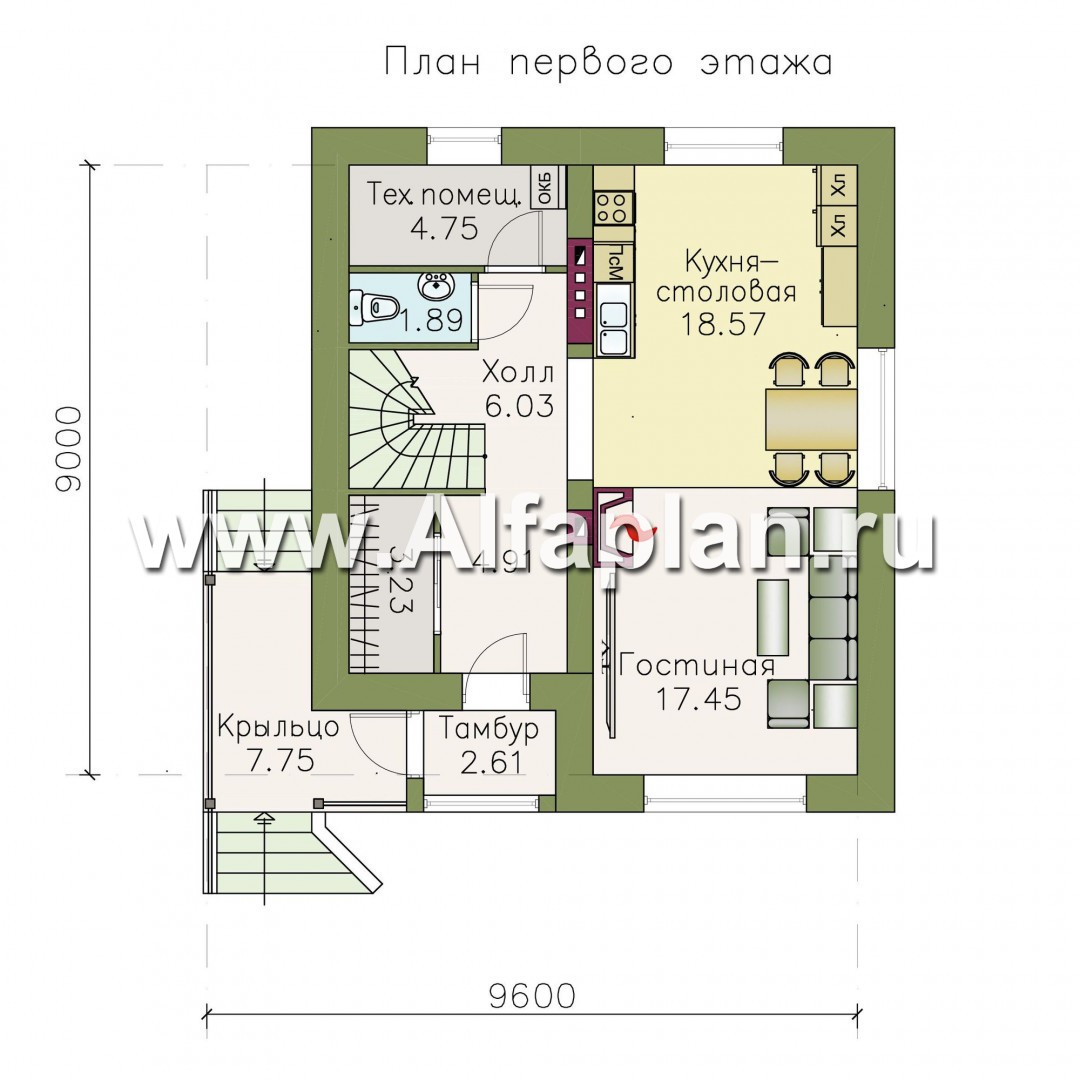

Вход в дом предваряет  двустороннее крыльцо с навесом  и застекленным тамбуром. Первый этаж отдан полностью под зону дневного пребывания семьи. Основную часть этажа занимают гостиная и кухня-столовая. Гостиная и кухня-столовая, соединены в одно пространство, но по отдельности они небольшие.  Вместе  они образуют  просторное  помещение с хорошим трехсторонним освещением. Для придания  дополнительного  уюта гостиной, в ней расположился камин. Компактный план этажа не помешал поместить  удобную гардеробную в прихожей, санузел рядом с лестницей  на второй этаж и техническое помещение  для  отопительного котла и стиральной машины.  На втором этаже спроектированы три спальни, ванная комната и гардеробная.  Смежные спальни освещаются через высокие оконные витражи с  изысканными  французскими балконами. Арочная форма окон, кружевные  кованые  решетки, рустовка по углам - вот основные отличительные особенности  данного коттеджа, а внутренний  интерьер делает  его милым  и привлекательным.  Данным проектом предусмотрен объемный просмотр внутренних помещений коттеджа, а так же зеркальное изображение строения  с поэтажной планировкой. Это поможет вам выбрать наиболее оптимальное расположение дома на вашем участке с учетом его освещенности и удаленности от соседних построек.

Выбирая себе коттедж на нашем сайте, помните, что вы не ограничены в выборе. В нашем каталоге размещены проекты домов в количестве 450 штук, среди которых вы встретите как вариации, так и ни на что не похожие проекты.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Никита из города Ростов-на-Дону написал(а) 18.03.2017:

Подскажите данный вариант проекта с эркером, на сколько увеличится площадь гостинной, и, как я понимаю, на втором этаже над ним будет балкон.. Дом станет похож на 603A ?

Никита, добрый день,

ширина гостиной в проектах 103а и 603а одинакова (3900 от стены до стены). Можно добавить в гостиной проекта 103а эркер (выступает на 1500), гостиная станет 20,46 кв.м. (как в проекте 603), и можно будет также как в 603а организовать балкон на втором этаже.При этом входная группа и лестница останутся как в проекте 103а. Стоимость разработки такого варианта рабочей документации указана в таблице на сайте. Можно также просто взять проект 603а, он полностью разработан.

Горбунов Артем из города Усть-Камменогорск, Казахстан написал(а) 22.02.2017:

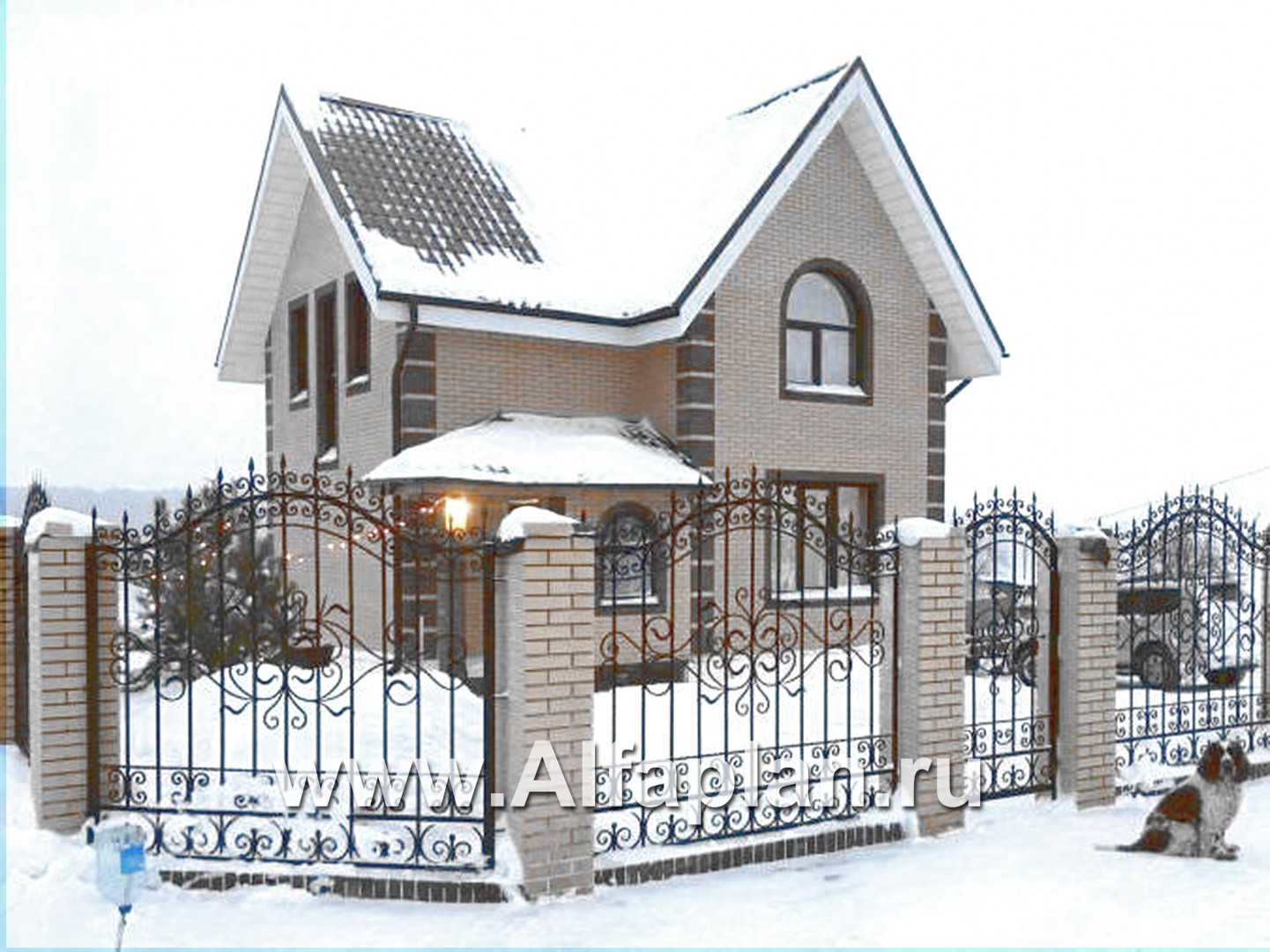

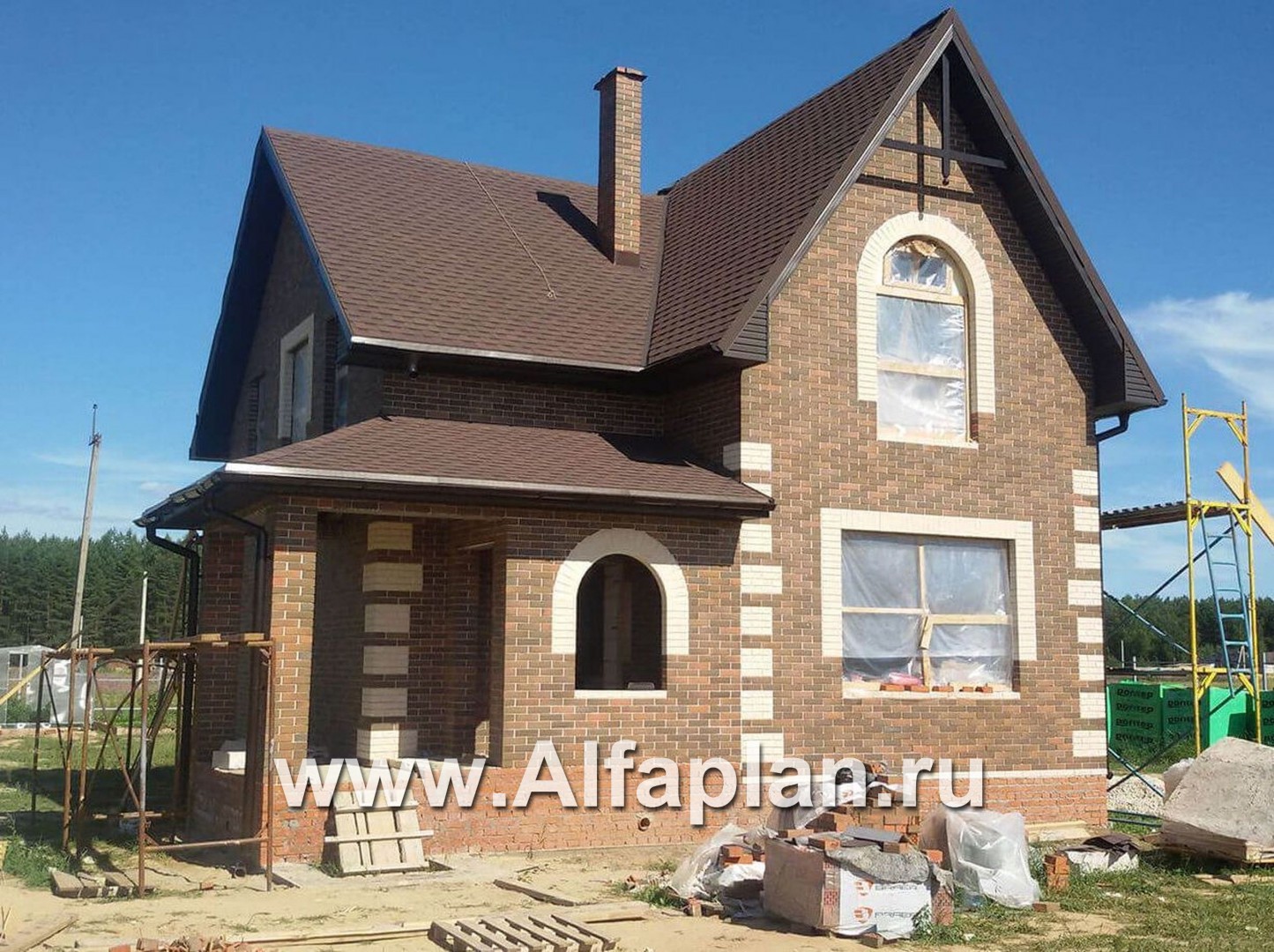

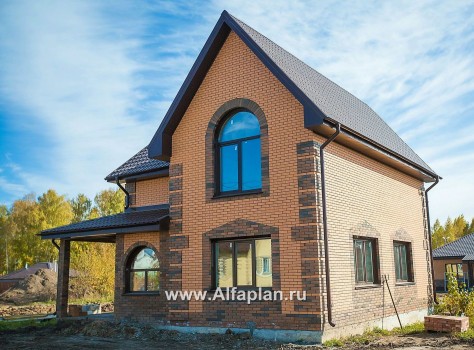

Построил дом по этому проекту. Очень понравилось: большие окна, арочные окна, высокие потолки, необычный дизайн дома, своеобразной формы, необычная крыша... Могу сказать одно, в нашем городе такого дома нет, и это радует... Ещё понравилась система отопления, которая представлена в проекте, для меня эта система (лучевая) не обычная, раньше я не встречал данный метод, где встречаются контура и коллектора,повторюсь для меня это новшество, т. к. делаю все сам... Единственное что не хватает в проекте, варианты подключения котлов отопления, в моем случае твердотопливный котёл... У нас нет центрального газоснабжения, горячего водоснабжения, поэтому вынужден разместить котёл долгого горения и бойлер косвенного нагрева в тех помещении площадью 4,75. В этом году мечтаю запустить отопление.... Ещё очень нравиться большая гостиная, совмещенная с кухней-столовой 36 м2. По проекту не предусмотрен тёплый пол на данную площадь, я решил сделать тёплые полы от отопления тремя контурами 12 м2. один контур. Я думаю получиться не плохо... т. к. времяпровождение, большее время будет именно в гостиной...

Артем,
благодарим Вас за выбор нашего проектного бюро и хороший отзыв. Желаем счастья и комфорта в новом доме!
Ер из города югорск написал(а) 21.08.2016:

А можно увеличить ширину с 7,5 до 8 метров?

Добрый день,

Такое, казалось бы незначительное, изменение  дома на 0,5 -1.5 м на практике приводит к  полной переработке проекта. Корректировке в этом случае подлежат все разделы проекта, архитектурно-конструктивное решение дома, начиная с фундамента и заканчивая стропильной конструкцией. Эта работа  дорогостоящая,  трудоемкая и далеко не всегда оправданная. В результате изменения габаритов и, как следствие, фасадов,  дом зачастую теряет свою внешнюю привлекательность. Поэтому за такую корректировку мы не беремся. Рекомендуем Вам рассмотреть аналогичные проекты нашего каталога с большей шириной: 603А, 523А, 333А, 41В, 143А. Если потребуется, мы также готовы предложить Вам вариант разработки индивидуального проекта.
