527B

"Собственный рай" - дом с компактным планом и отличной планировкой

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
111.20106.8358.45
Площадь гаража - навеса, м2
27.5 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)27700

Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Дополнительная копия проекта5000

Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности

4.21572

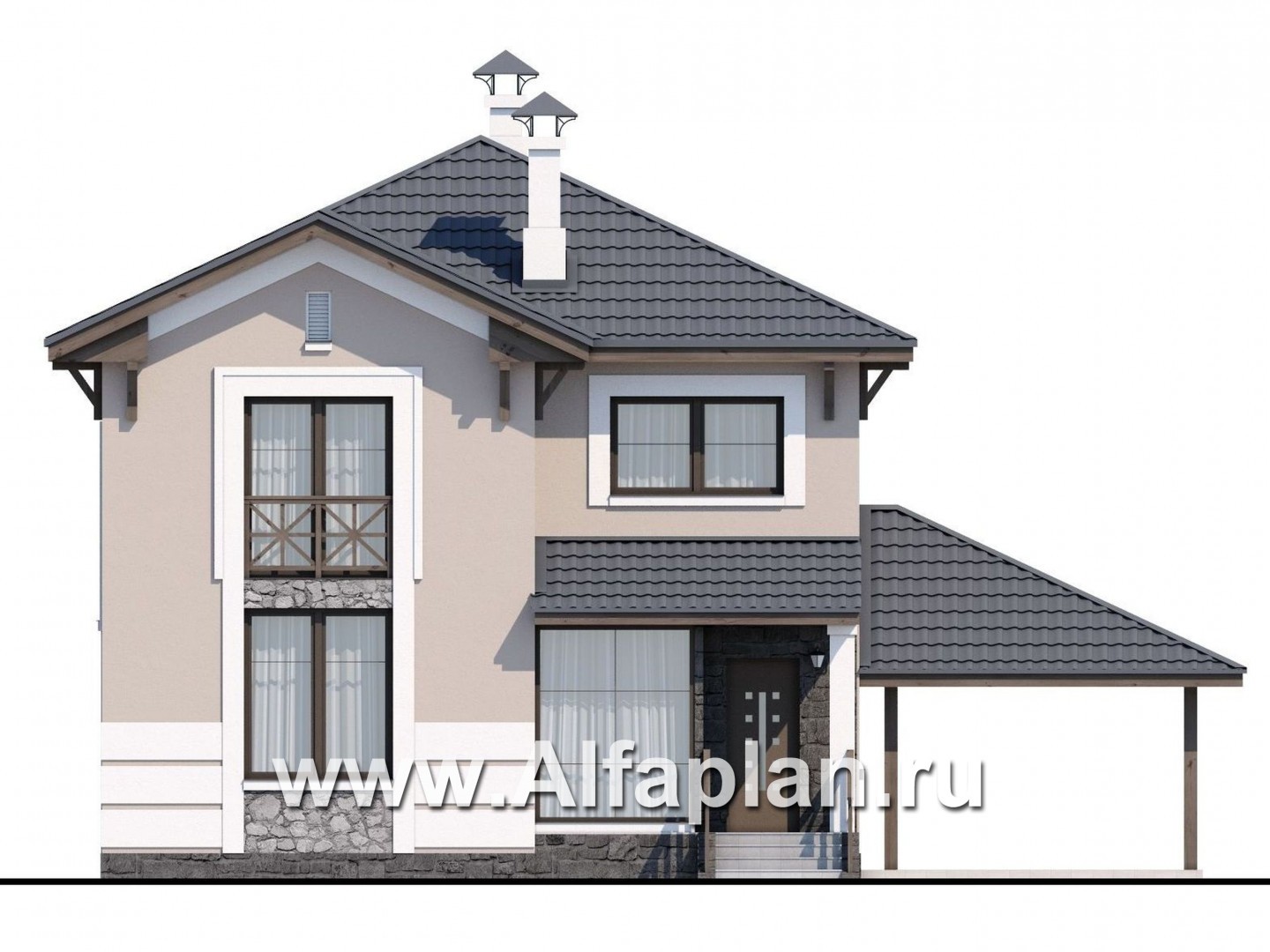

Вид спереди
Вид спереди

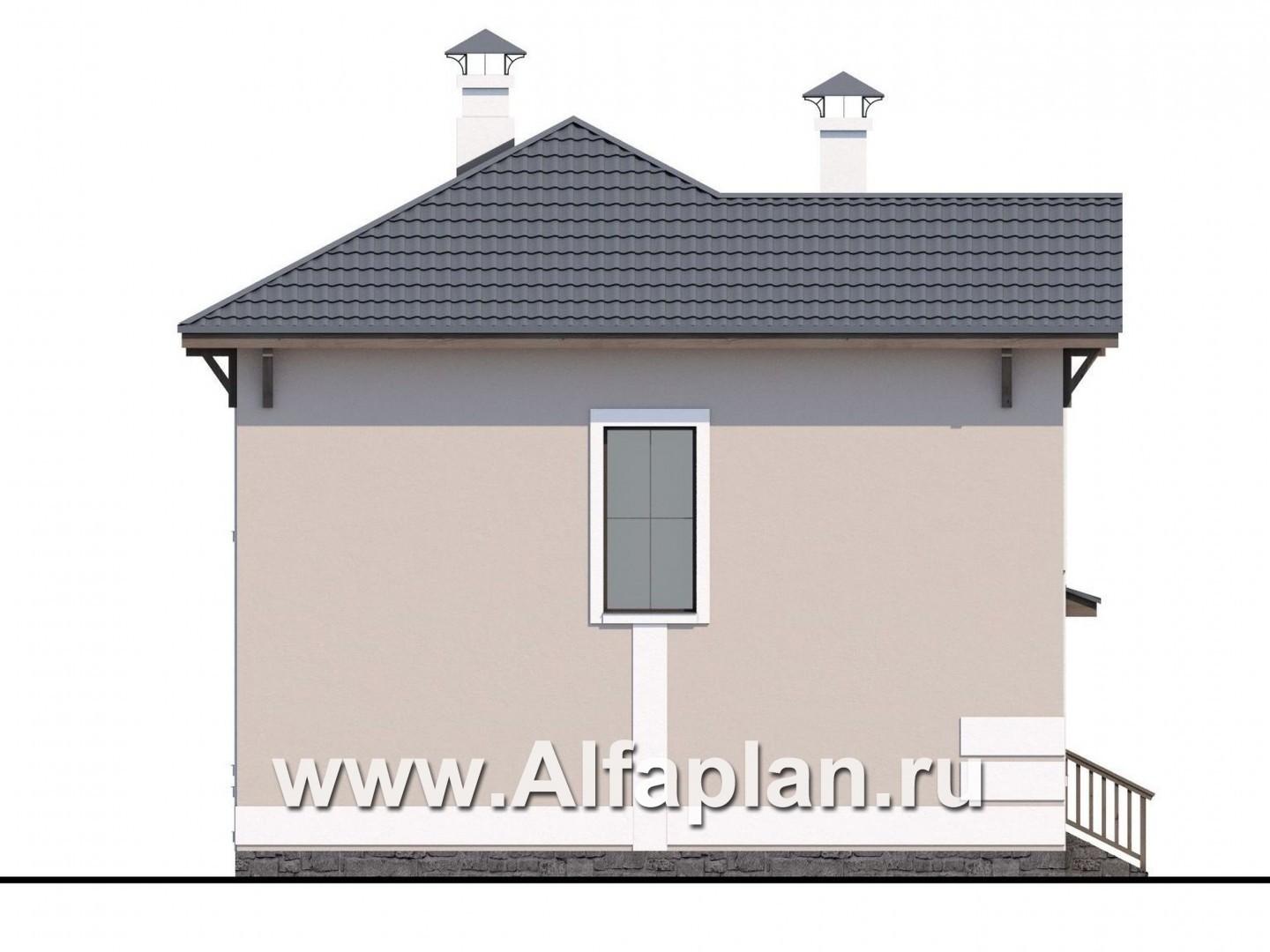

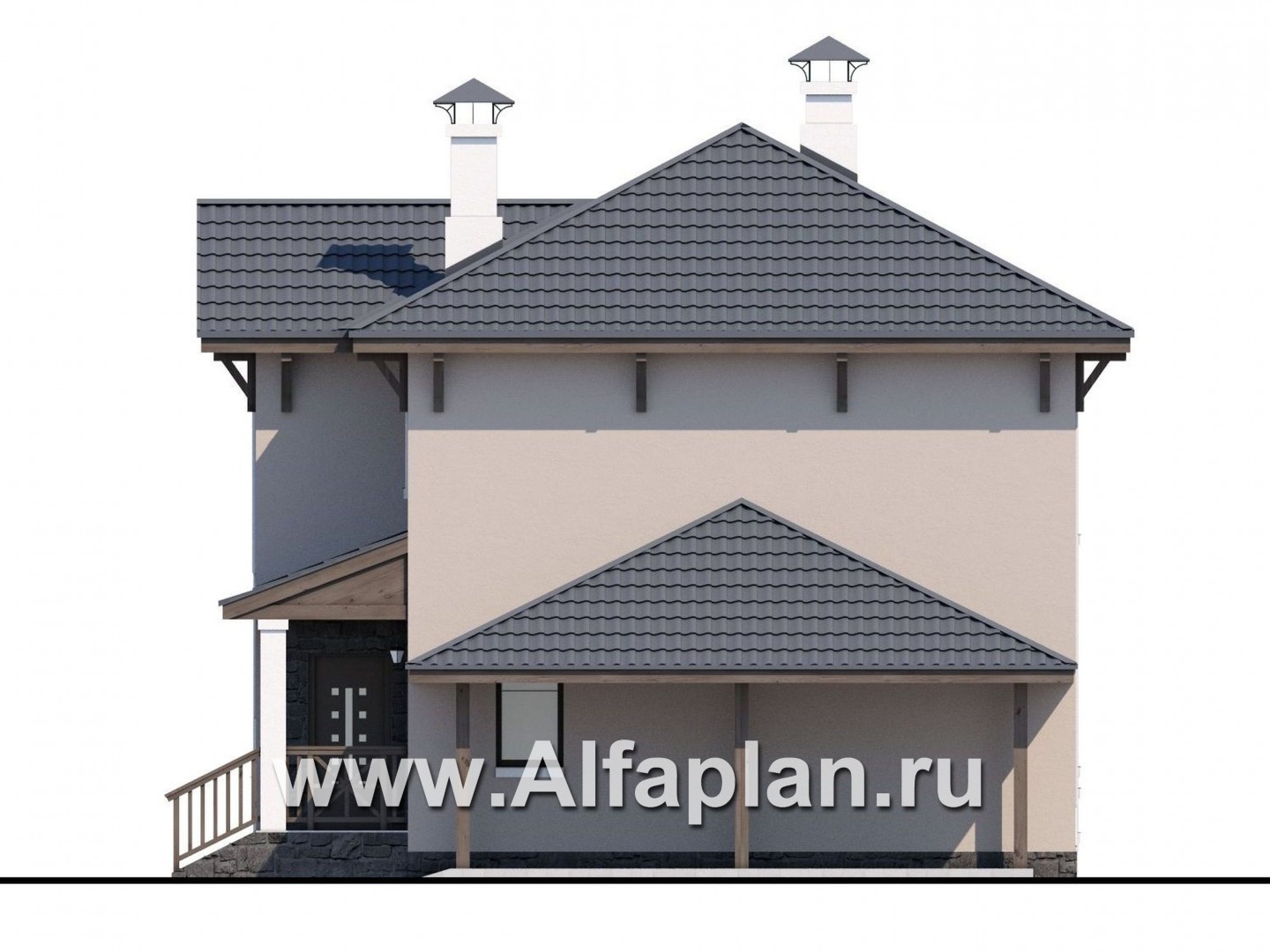

Вид справа
Вид справа

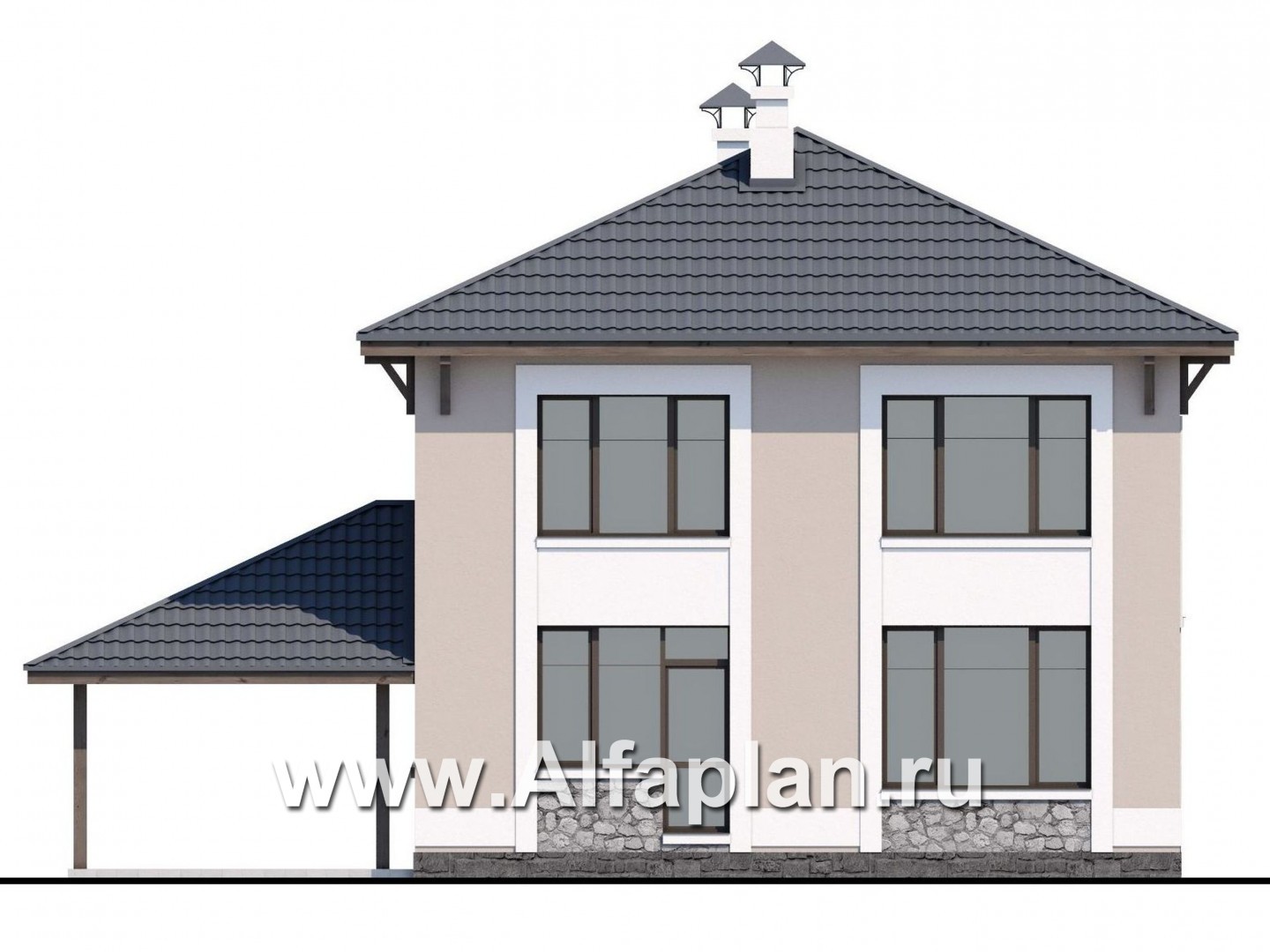

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

бетон В25 - 23.1  м3
Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Тип наружных стенгазобетон или кирпич (альтернативно)

77,4/76,4  м3
Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Тип наружных стен *газобетон или кирпич

Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Тип внутренних стенкирпич

10,00  м3
Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Тип перекрытиймонолитные ж/б

бетон В25 = 9,81  м3
Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Тип кровлибитумная черепица

128,6  м2
Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Наружная отделкадекоративная штукатурка

178,5  м2
Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Наружная отделка цоколяоблицовочный камень = 11,3 м2

Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Гараж

Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Высота 1-го этажавысота от пола 1-го этажа

2.75  м
Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Высота 2-го этажавысота от пола 1-го этажа

2,55  м
Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Утеплитель203,8 м2

Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Окна

Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности

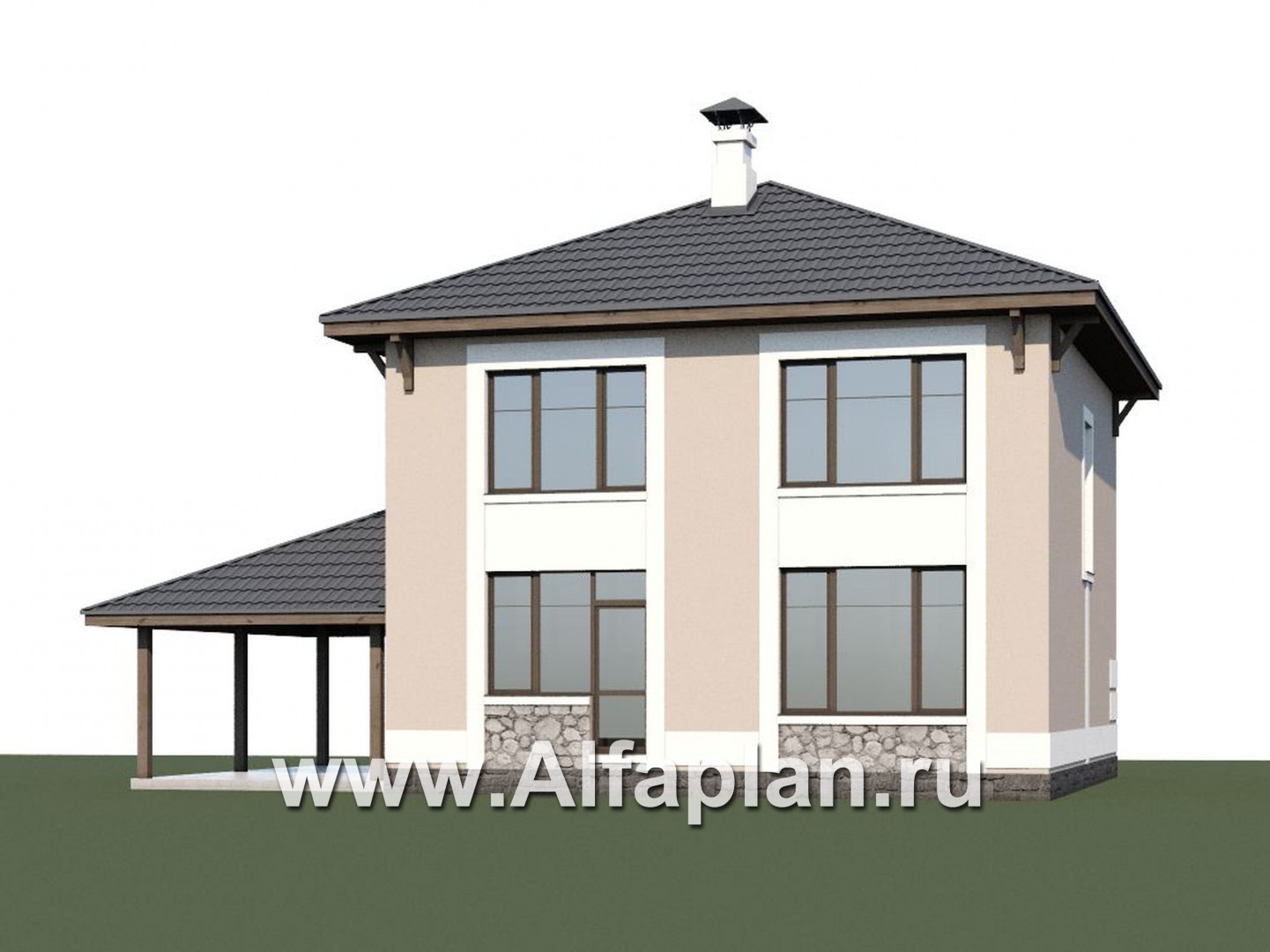

Проект двухэтажного коттеджа, имеющего в плане форму квадрата. Здание может быть построено из кирпича или газобетона на фундаменте из монолитной железобетонной плиты и отделано декоративной штукатуркой. Этот проект не зря называют "Cобственным раем", поскольку в здании предусмотрено все для проживания небольшой семьи. Сбоку дома пристроен открытый гараж для одной машины, высокая крыша сложной формы установлена на высокой чердачной стропильной системе и покрыта надежной битумной черепицей.

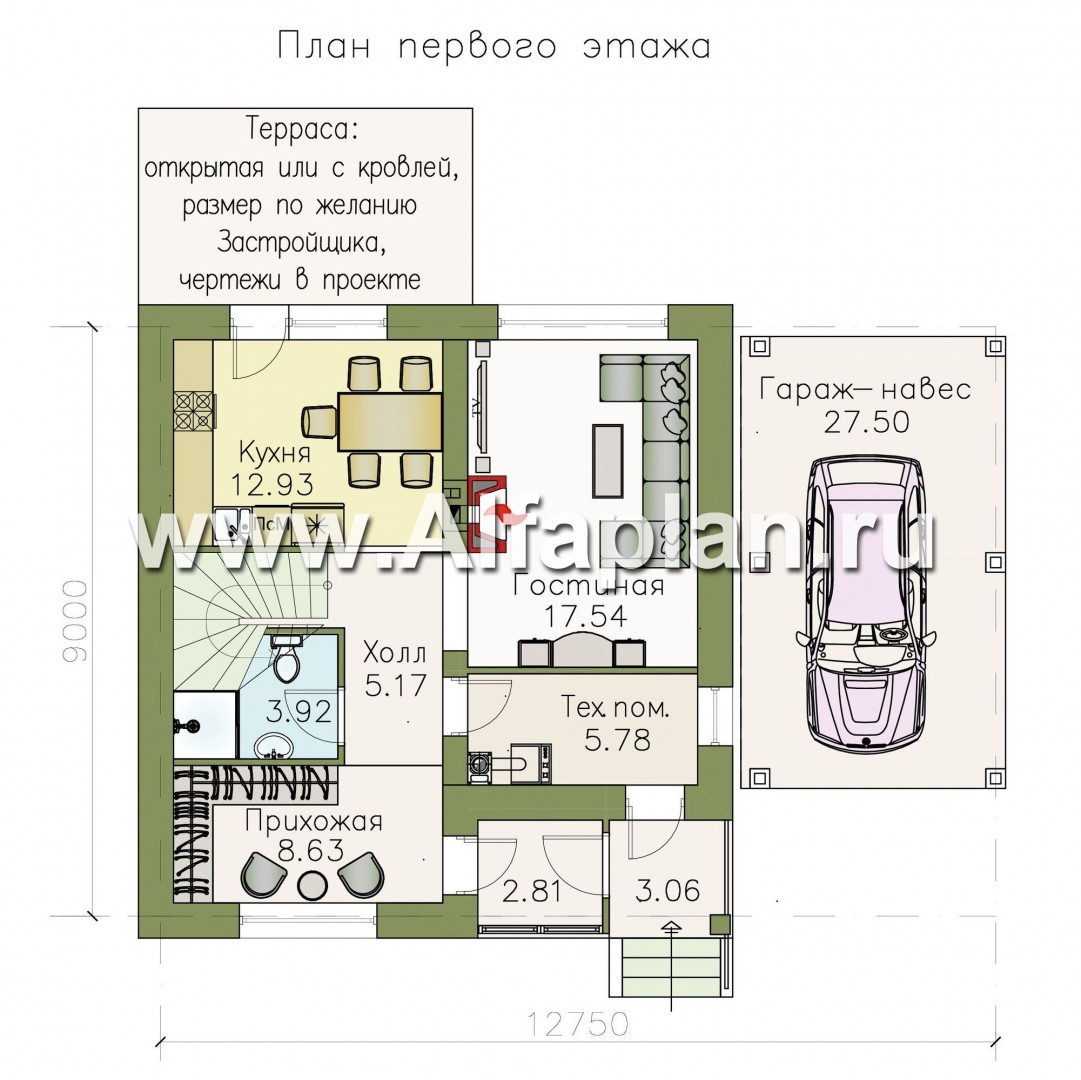

Вход на первый этаж строения происходит через высокое крыльцо с навесом, после чего посетитель попадает в квадратный тамбур. Одна дверь из тамбура ведет в техническое помещение, из которого можно пройти холл с лестницей на второй этаж. Через вторую дверь вы проходите в небольшое промежуточное помещение и далее в прихожую с гардеробом. Из технического помещения есть вход в большую гостиную с аркой, ведущей в холл. Из холла сделана арка с выходом на кухню, а уже из нее – на просторную веранду. Размер и наличие крыши – по желанию заказчика.

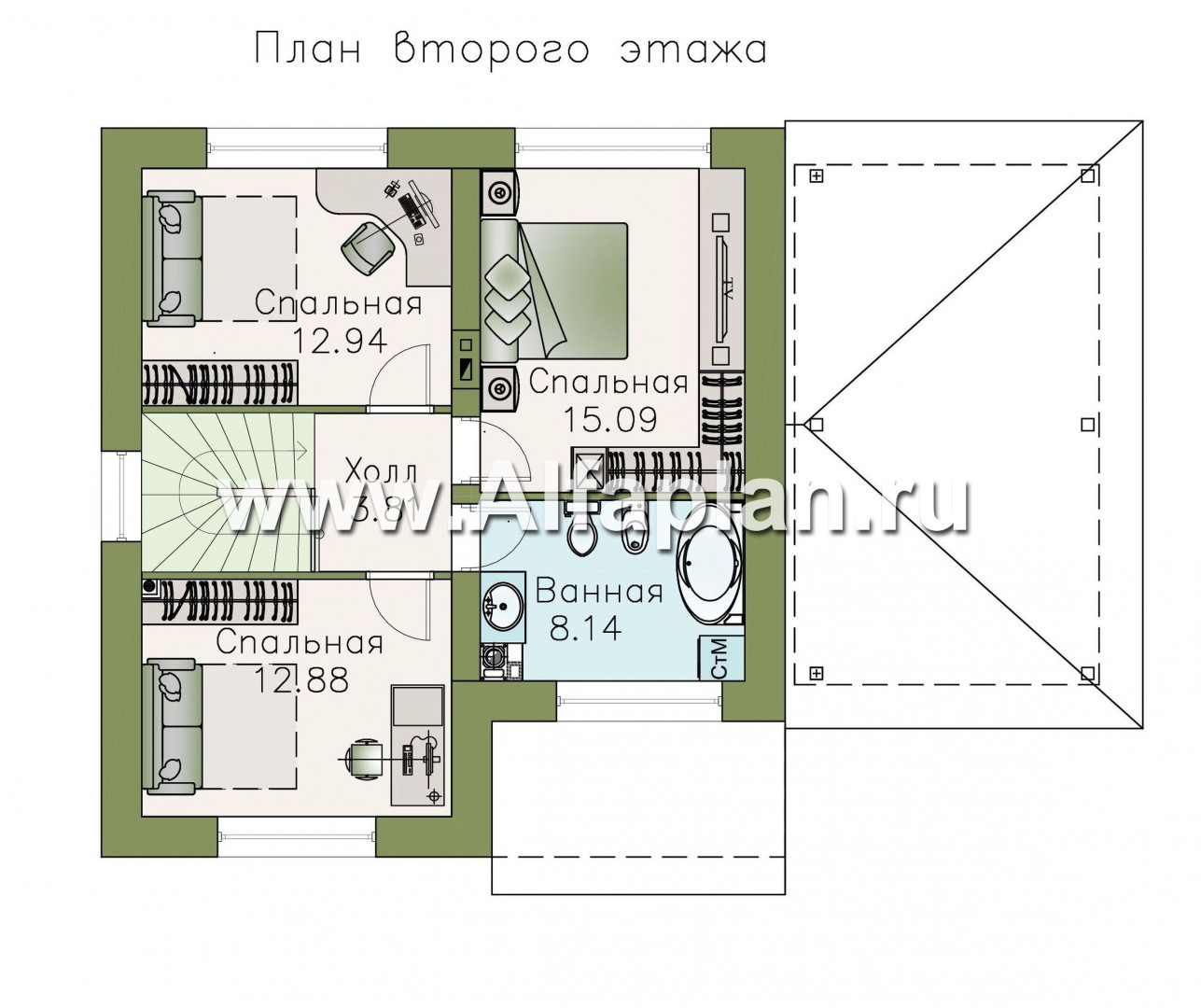

Поднявшись по лестнице, вы попадаете в холл второго этаж, который имеет квадратную форму. Из него можно попасть в любую из трех спален и ванную комнату. Размер спален от средней до большой. В каждой из них предусмотрены гардеробы, все окна в доме – современные металлопластиковые конструкции.
