538A

"Четвертое измерение" - стильный современный дом с комфортабельной планировкой

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
224.50221.53101.6
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)41000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

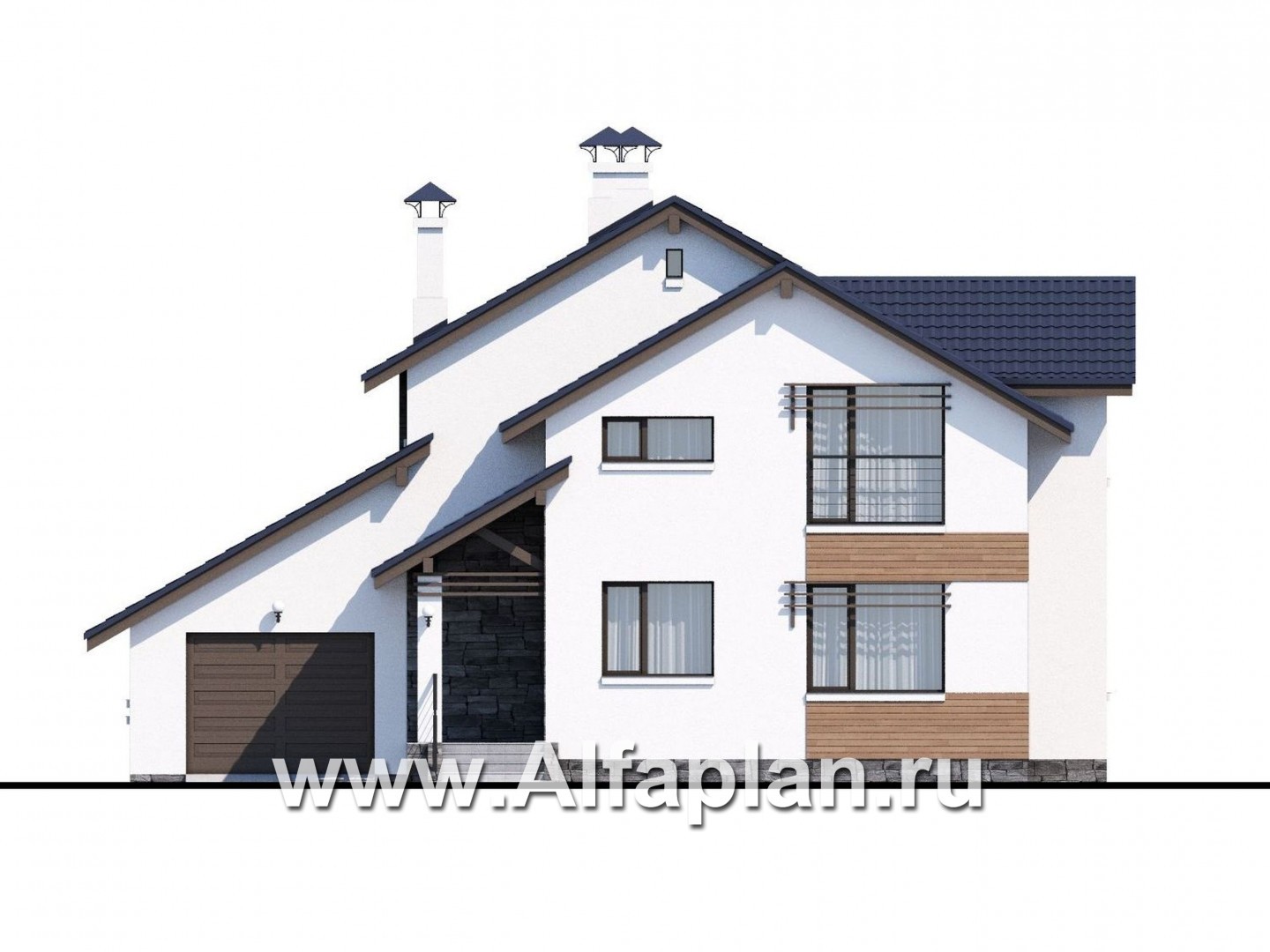

Вид спереди
Вид спереди

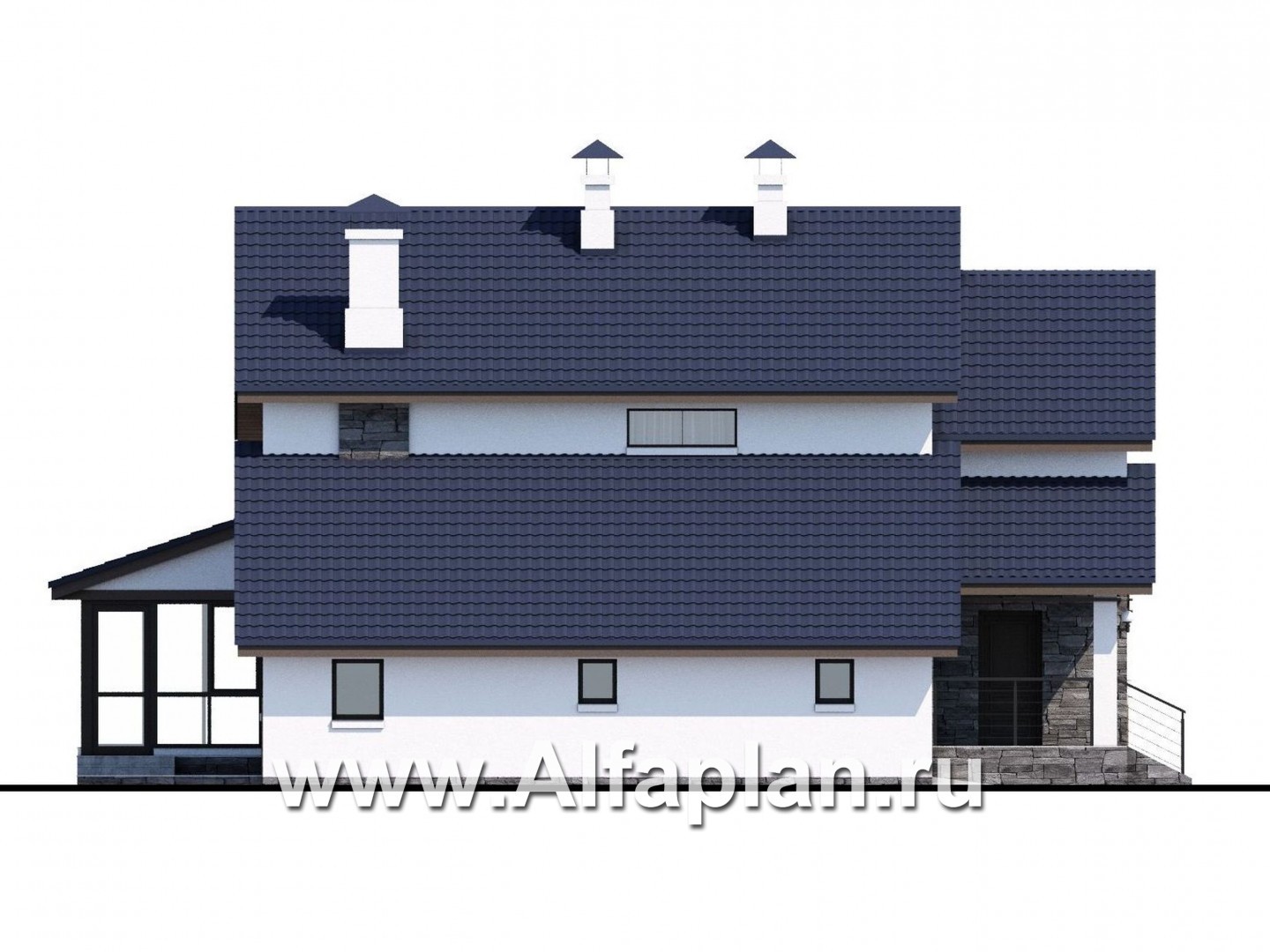

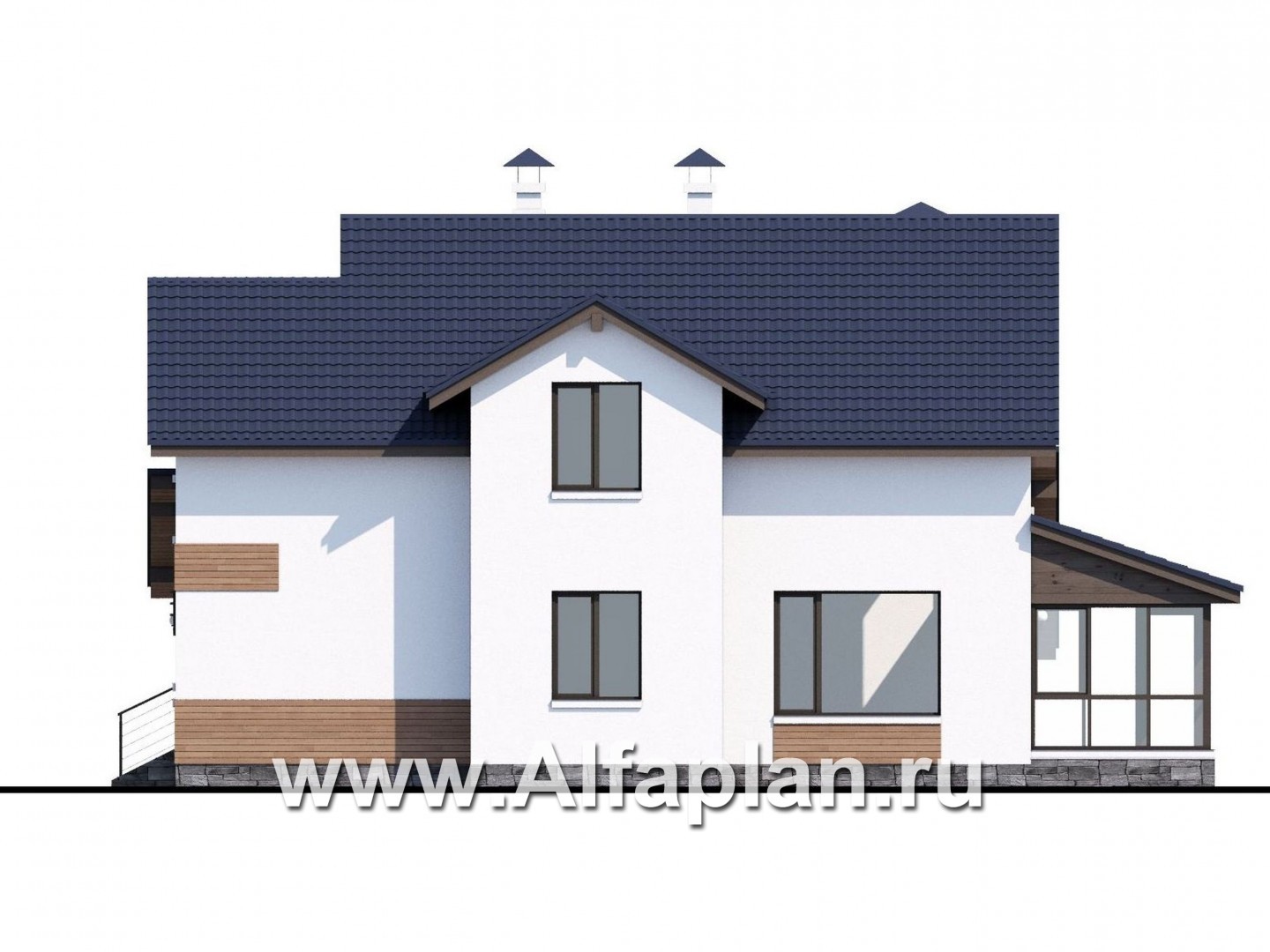

Вид справа
Вид справа

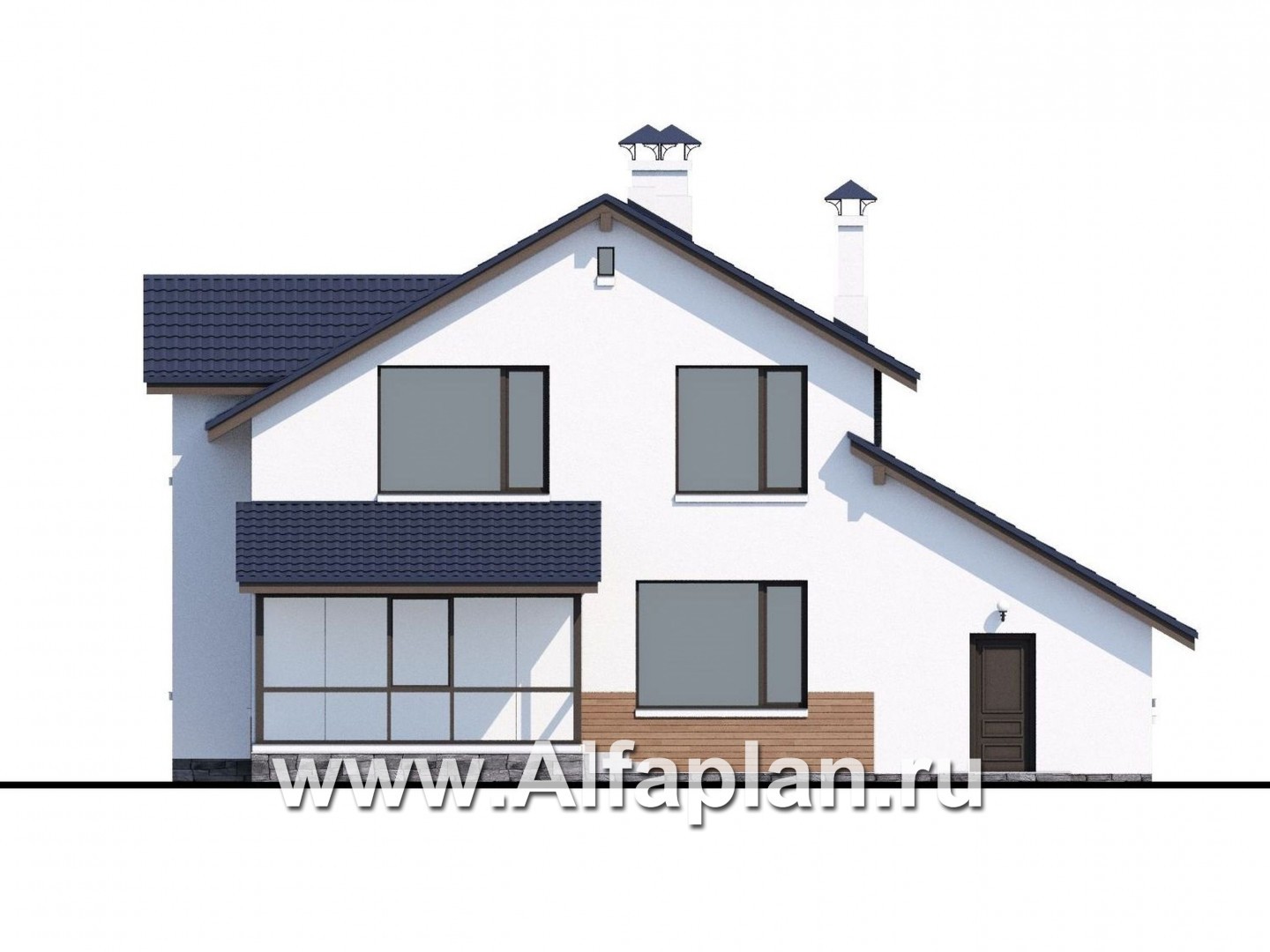

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита (250 мм)

Тип наружных стенгазо/пенобетон или пустотный кирпич, альтернативно

Тип внутренних стенкирпич

Тип перекрытиймонолитные ж/б над 1-ым эт, по дерев. балкам над 2-ым

Крышамансардная стропильная конструкция

Тип кровлибитумная черепица

Наружная отделкадекоративная штукатурка, вагонка

Наружная отделка цоколяоблицовочный камень

Утеплительминеральная вата


Стильные решения при строительстве и удобная планировка комнат являются основными особенностями представленного проекта дома из кирпича или газобетона. Проектом предусмотрен гараж для одного автомобиля, примыкающий к дому, и застекленная веранда, которую в теплое время года можно использовать как дополнительную обеденную зону. Из гаража можно попасть в котельную, которая имеет и отдельный выход на задний двор, оборудованный садовой мебелью.

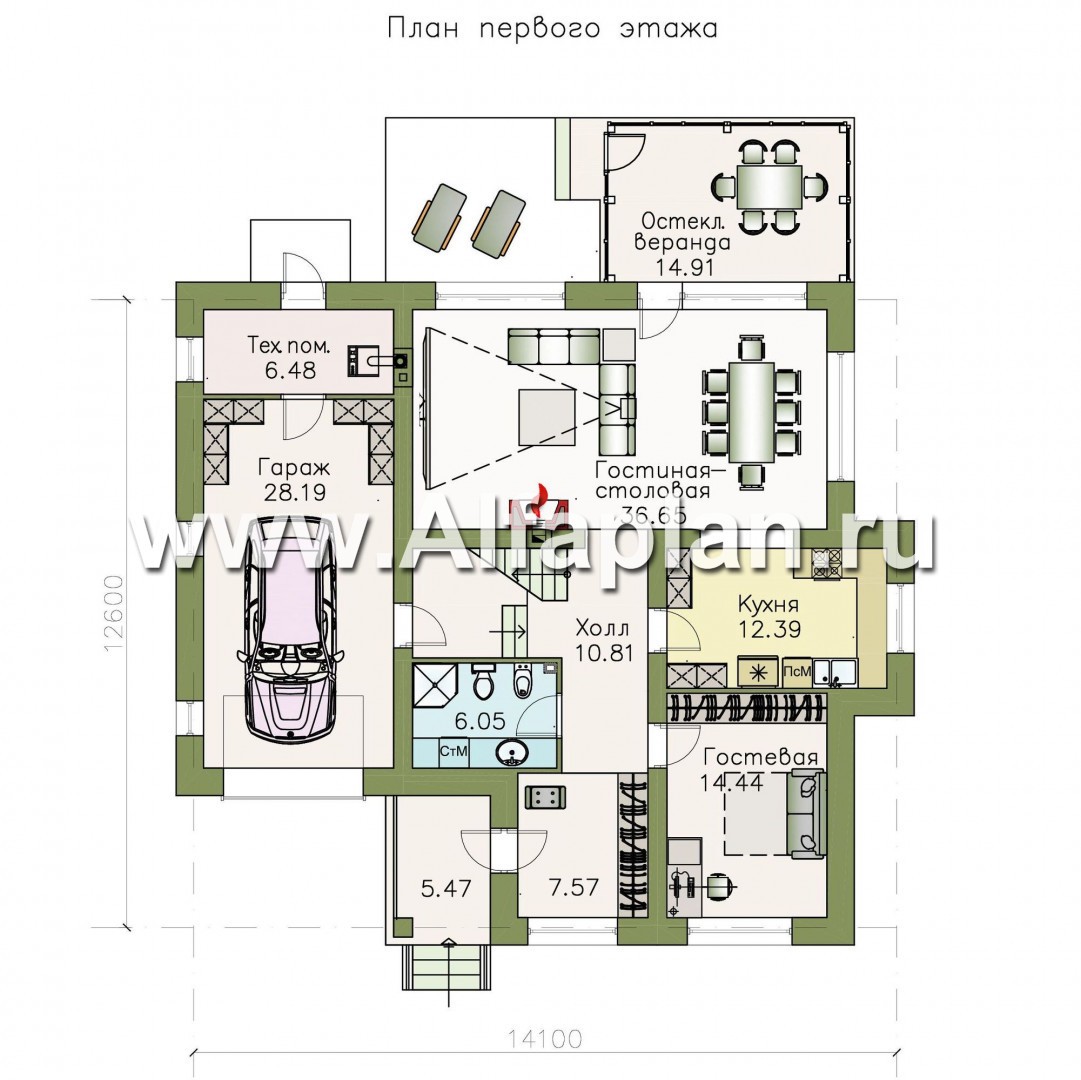

Проект коттеджа предусматривает два этажа, рассчитан на проживание большой семьи. На первом этаже размещены гостиная-столовая с камином, кухня, просторный холл и небольшой санузел, предусматривающий установку душевой кабины. Также здесь расположено отдельное помещение личного пользования, которое можно оборудовать как гостевую комнату или же, как спальню для одного из членов семьи.

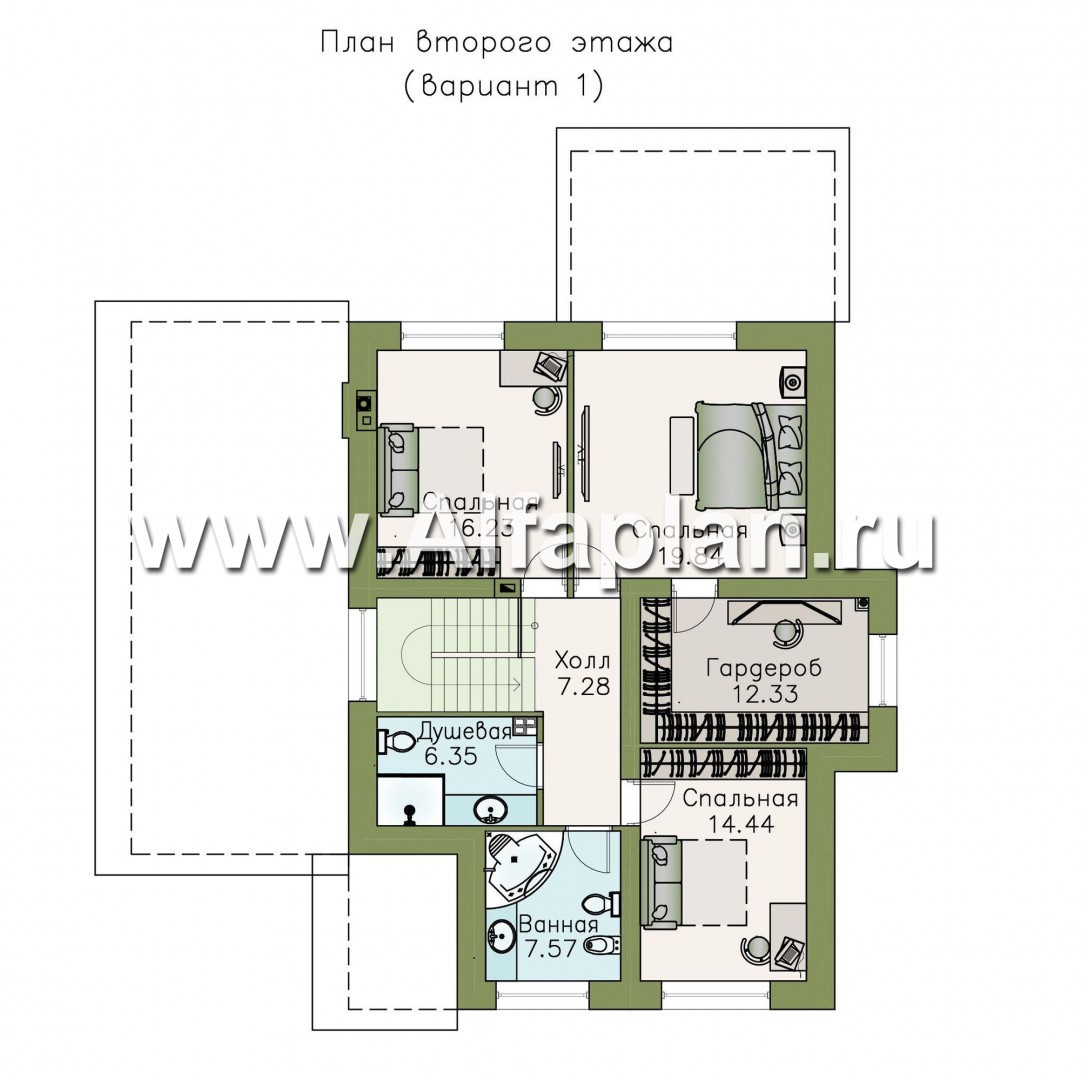

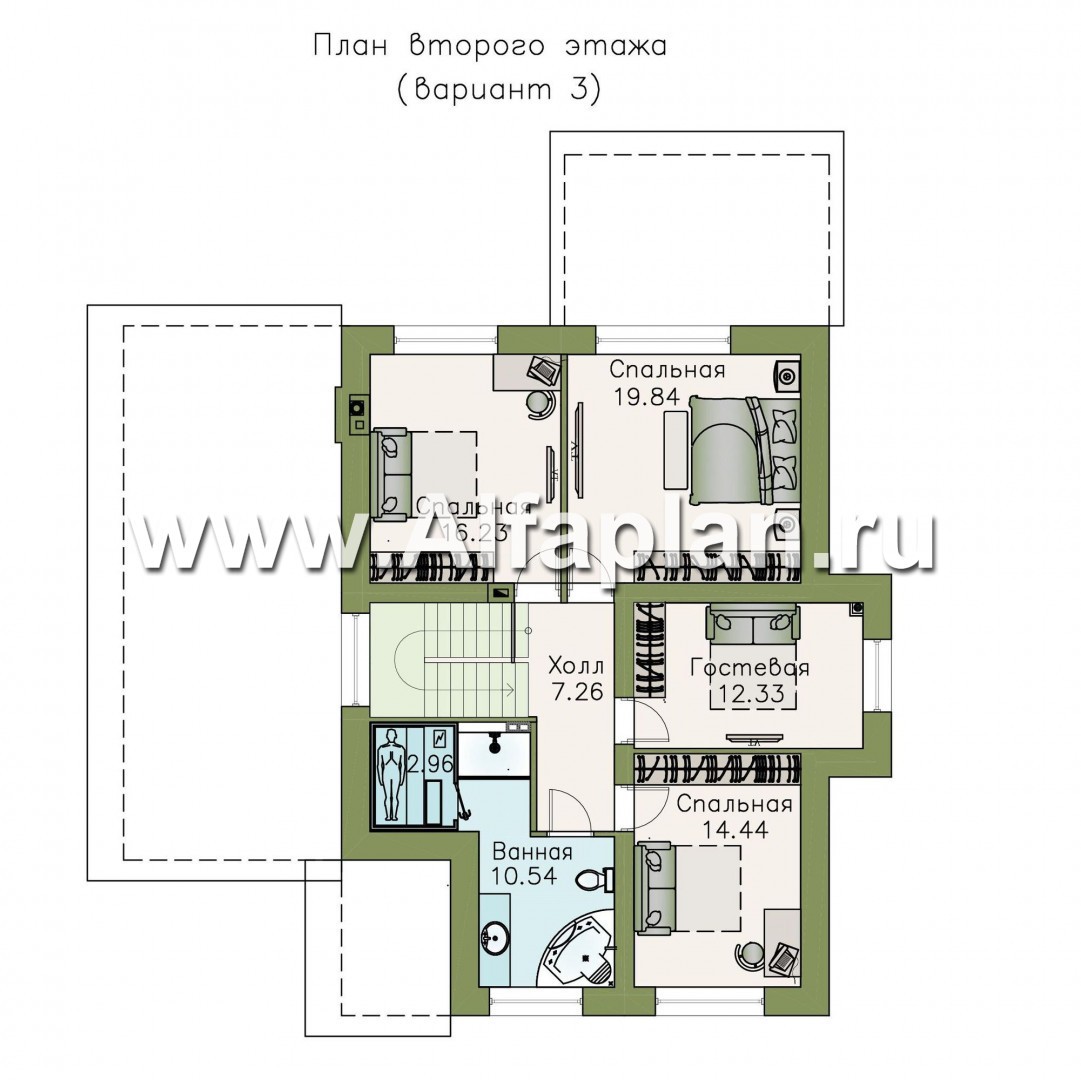

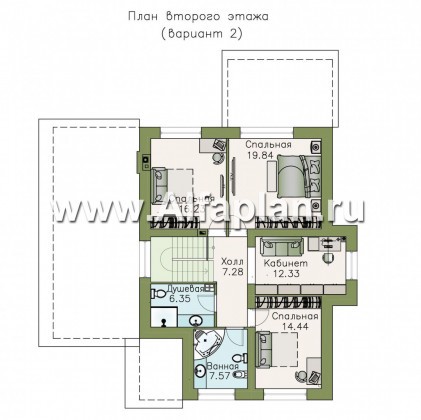

Из холла ведет лестница на второй этаж, который подразумевает наличие четырех жилых комнат и двух санузлов – душевой и ванной. Три просторные, раздельные спальни позволят каждому члену семьи оборудовать себе индивидуальный уголок отдыха и не мешать друг другу. Четвертое помещение можно использовать в трех вариантах. Первый – это гардеробная, которая просто необходима, если в доме проживает более трех человек. Второй вариант – рабочий кабинет, третий - еще одна гостевая комната. При замене вариантов размеры комнат остаются прежними.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Татьяна из города Удомля написал(а) 31.10.2016:

Вопрос по проекту 538A Второй этаж мансардный. Какова минимальная и максимальная высота потолков на втором этаже?

Татьяна, здравствуйте.

Благодарим за внимание к нашим проектам. На втором этажа уклон потолка в части помещений начинается на высоте 1.75 м от пола. В части помещений такого уклона нет.
При этом полная высота помещения -2.7 м.
