59A 3D

Загородный дом с компактным планом

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
219.00162.0892.32
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

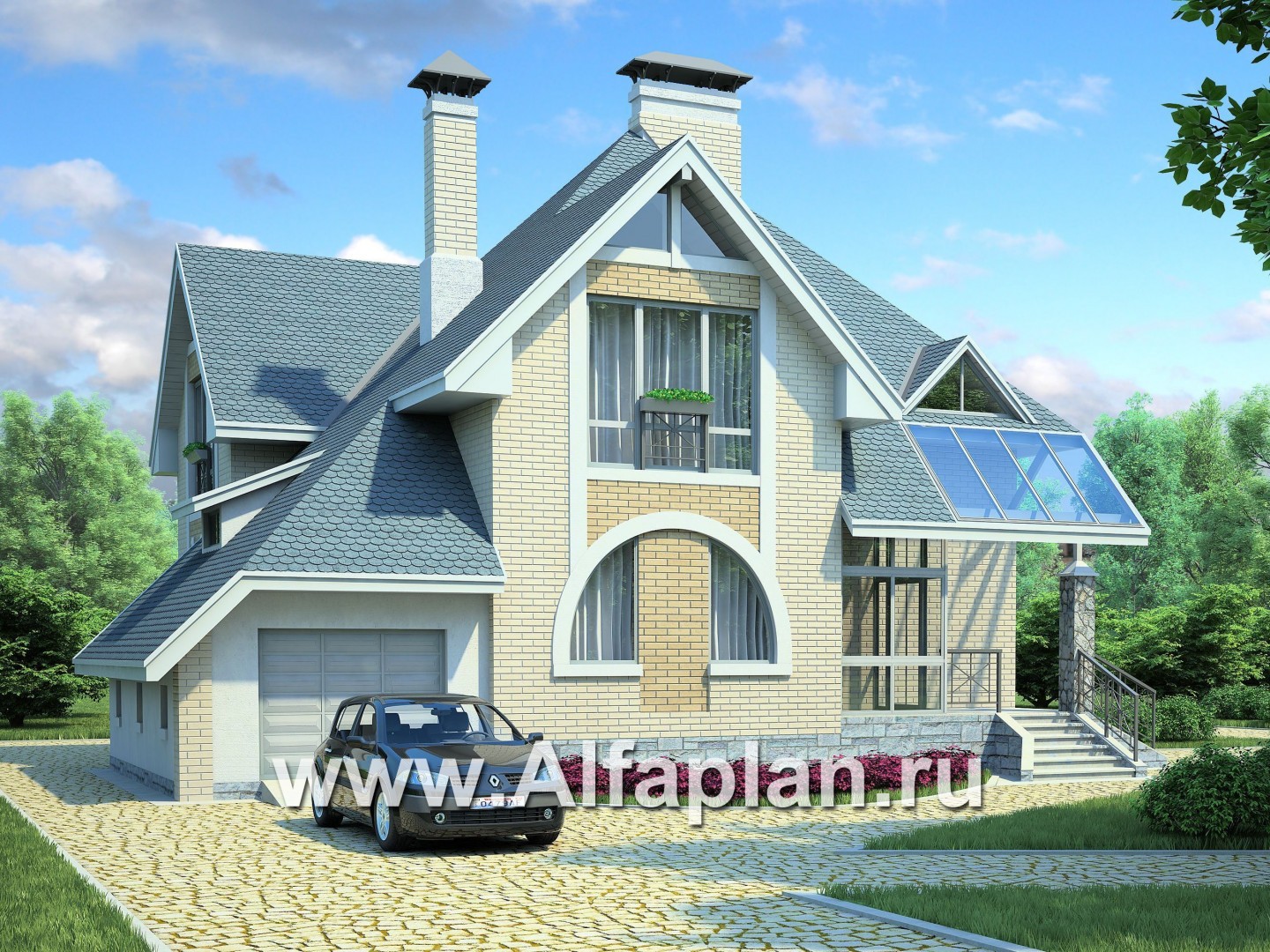

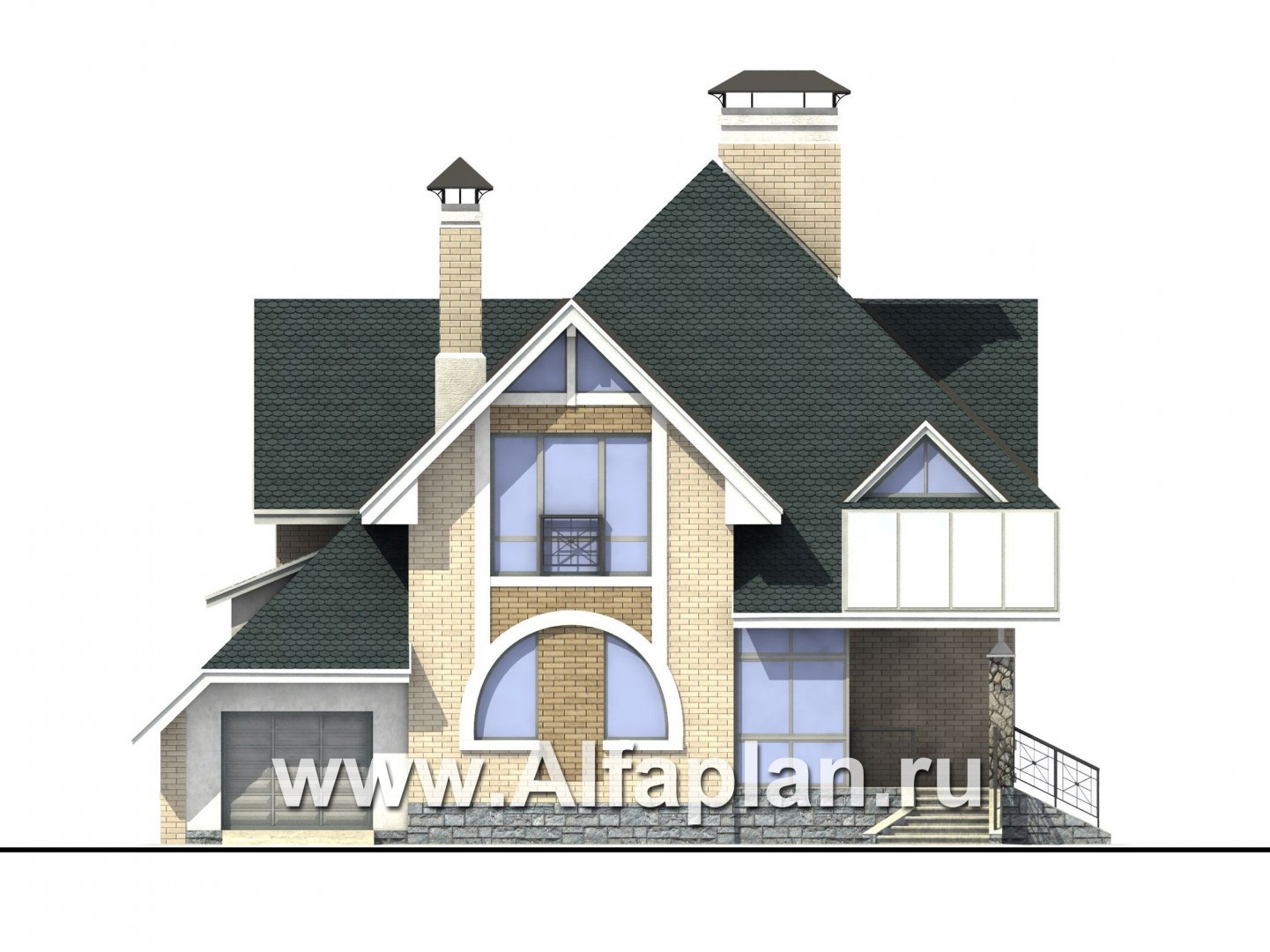

Вид спереди
Вид спереди

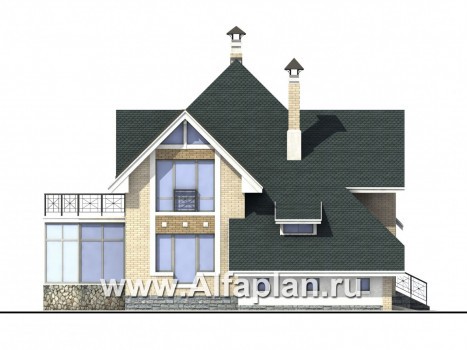

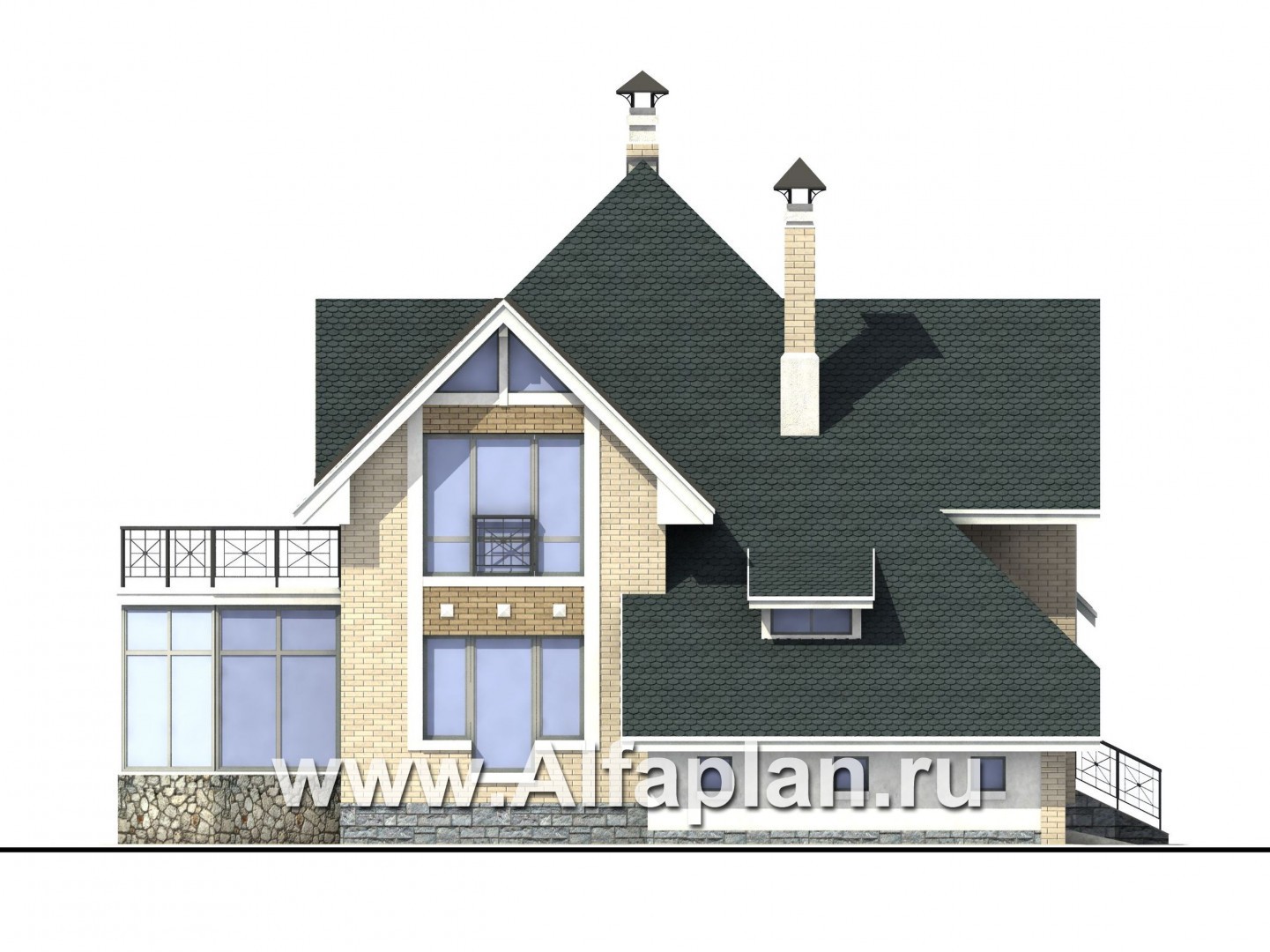

Вид сзади
Вид сзади

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

44.7  м3
Тип наружных стенкирпич или газобетонные блоки (альтернативно)

84.3/83.2  м3
Тип внутренних стенкирпич или газобетонные блоки (альтернативно)

17.3/17.0  м3
Тип перекрытийплиты ж/б

Крышаполумансардная, с вертикальной частью 1.9 м.

Тип кровлибитумная черепица

262.0  м2
Наружная отделкаоблицовочный кирпич, штукатурка

221.9  м2
Наружная отделка цоколяискусственный камень

Высота домаот пола 1-го этажа

10.10  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скоса2.09 м

Мощность котлас бойлером горячей воды

40 квт
Расчетная электр. нагрузкас учетом электроплиты

11.4 кВА
Утеплительминеральная вата

Показать описание

Проект компактного  дома с рациональной планировкой. Дом двухэтажный, с небольшим не эксплуатируемым чердаком. В целом, экстерьер дома выполнен весьма просто, без вычурности, но в то же самое время притягательно. Светлые тона наружных отделочных материалов и фасадное пространство, лишенное эркеров вкупе дают необходимый внешний уют, хорошую естественную освещенность. Крыша дома сложная, но это не создает визуального нагромождения; преобладают двускатные элементы. Фасадное крыльцо дома наполовину открыто и имеет массивную колонну, отделанную искусственным камнем. Фундаментом дома является монолитная железобетонная плита. Наружные стены коттеджа могут быть выполнены согласно проекту либо из газобетонных блоков, либо из кирпича, так что можно справедливо занести дом 59А в категорию «проекты кирпичных и газобетонных домов».

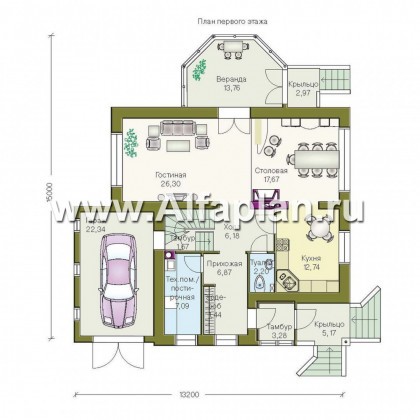

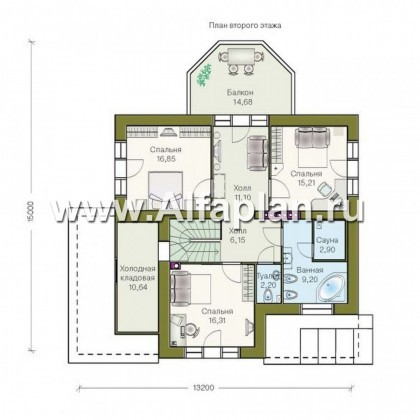

Продуманный подход позволил на двух этажах этого дома с относительно небольшой площадью разместить все помещения для комфортной жизни семьи. На первом этаже - это помещения для коммуникации семьи и гостей. Целый пролет отдан гостиной и столовой, они являются единым пространством. Камин расположен так, что создает уют и в гостиной, и в столовой. Отсюда можно выйти на веранду, спуститься в сад, а можно и саму веранду превратить в небольшой зимний сад. С кухней столовая соединяется через арочный проем. В холле, рядом с входом расположено техническое помещение, совмещенное с прачечной. Дополняет планировку первого этажа гараж, удобно связанный с жилой частью дома. Второй, мансардный этаж - место отдыха семьи. Вокруг уютного холла группируются три спальни и ванная комната. Здесь также предусмотрены холодная кладовая и санузел. Площадь ванной позволяет оборудовать небольшую сауну. Размещение сауны в спальной зоне придает последней дополнительный комфорт. Это же относится и к большому, красивому балкону. Удобная, логичная планировка в этом проекте гармонично сочетается с выразительным силуэтом и тщательно прорисованными фасадами.

Высота 1-го этажа - 3.0 м, 2-го этажа -  2.85 м.

Высота дома — 11.0 м.

Габаритные размеры дома  без веранды - 13400 Х 11700 мм.

Возможно, когда вы полностью ознакомитесь с данным домом, вы можете решить, что для вас будут интересны несколько иные проекты домов. Далеко ходить за ними не нужно. Помните, что в общем каталоге нашего сайта компактно и упорядочено размещены самые разные проекты, которых насчитывается более 4-х сотен!

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Сергей из города Петрозаводск написал(а) 03.04.2013:

Добрый день! Можно ли утеплить дом между несущей стеной и облицовочным кирпичем эковатой, перенести камин в гостиную, а вместо кухни сделать кабинет?

Сергей, здравствуйте.
Внутреннюю перепланировку можно выполнить без корректировки проекта, самостоятельно силами строителей, корректируя, соответственно, и внутренние разводки. В проекте наружные стены предусмотрены из газобетона или пустотного кирпича ( альтернативно. Конструкция стены многослойная : 375/400 мм - газобетон + слой утеплителя- Мин. вата (от 50 до 100 мм, толщина варьируется в зависимости от климатической зоны) + воздушная прослойка 30-40 мм + лицевой кирпич ( штукатурка).
