503E

"Ясная поляна" - удобный коттедж для большой семьи

Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
278.10269.92145.71
Общая площадь, включая мансардный этаж, м2Общая (отапливаемая) площадь мансардного этажа, м2
341.5663.47
Стоимость проекта (посмотреть состав документации)
Отличие от проекта 503ВУвеличены размеры и вместимость гаража до 2 машин, в гараж добавлена кладовая.
Архитектурно-строительные чертежи (АС)46000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - ленточный монолитный глубиной заложения 2,0м5000

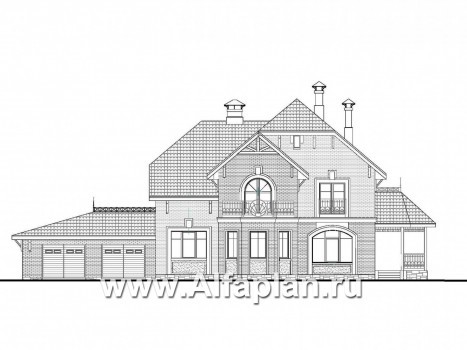

Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенгазо(пено)бетон или кирпич - альтернативно

Тип внутренних стенкирпич

Тип перекрытиймонолитные ж/б

Крышастропильная конструкция

Тип кровлибитумная черепица

Наружная отделкалицевой кирпич, декоративная штукатурка

Наружная отделка цоколяоблицовочный камень

Утеплительминеральная вата


Этот проект отличается от  вариантов 503А и 503В наличием большого гаража на 2 машины. Коттеджи со сложными, эклектичными фасадами – не просто дань моде. Это и отличный способ прижать постройке уникальные, узнаваемые черты, и возможность оптимизировать внутреннюю планировку. В случае с представленным здесь проектом дома обе задачи блеском решены.

В облике этого дома из кирпича (газо-, пенобетона) удачно совмещено большое количество примечательных деталей. Особенно отметим окна, различающиеся размерами и разверткой, внешние сваи, а также эркеры – в том числе эффектную многогранную конструкцию на главном фасаде. Интересно выглядит массивная кровля сложной формы, подчеркивающая асимметричность фасадных элементов.

Проектом кирпичного (пено-, газобетонного) дома предусмотрено три этажа, в том числе жилая мансарда. На первом этаже, по традиции, разместилась гостевая зона, которая представлена смещенной к главному фасаду гостиной-кухней-столовой. Кроме этого, на этаже нашлось место для приватных помещений. Это кабинет, в который можно попасть из гостиной, а также смежная с ним гостевая комната с собственной небольшой гардеробной.

Проектом предусмотрен теплый гараж на два автомобиля. Со стороны дворового фасада к гаражу примыкает сообщающееся с ним подсобное помещение, оборудованное собственным выходом. При желании можно заказать проект дома из кирпича (пено-, газобетона) без гаража (503A) или с гаражом на один автомобиль (503В).

Вариантов планировки второго этажа существует два. Согласно первому, все пространство предполагается отдать под приватную зону – три спальни. При этом одно из помещений оборудуется камином, собственной просторной гардеробной и выходом на балкон.

Согласно второму варианту, площадь спален уменьшается, гардеробная ликвидируется, а на освободившемся пространстве обустраивается малая гостиная. Роль родительской спальни отводится помещению со стороны правого фасада: оно располагает большей площадью и собственной ванной комнатой. Кроме того, на этаже предусмотрен санузел общего пользования.

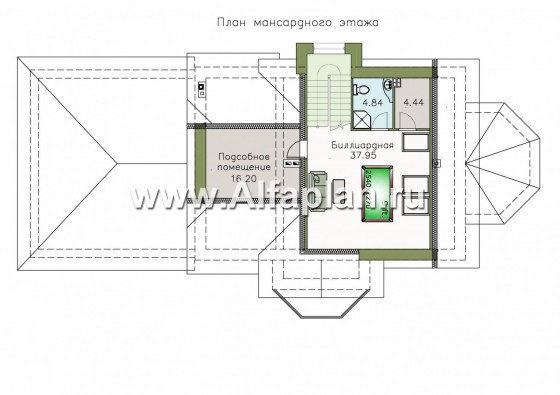

Мансардный этаж этого кирпичного (газо-, пенобетонного) дома в основном отдан под бильярдную. Площадь этого помещения позволяет разместить там 9-футовый стол и уголок отдыха. Кроме того, в мансарде разместились просторное подсобное помещение, а также санузел.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Вячеслав из города Лабытнанги написал(а) 30.11.2016:

Вопрос по проекту 503E А высота дома сколько?

Вячеслав, здравствуйте.
Высота дома в коньке - 10.660 м, отметка земли - -0.6 м.
Полная высота дома от уровня земли получается 11.2 м.
