552B

"Эффект бабочки" - современный дом с верандой и террасой

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
208.70198.81109.38
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

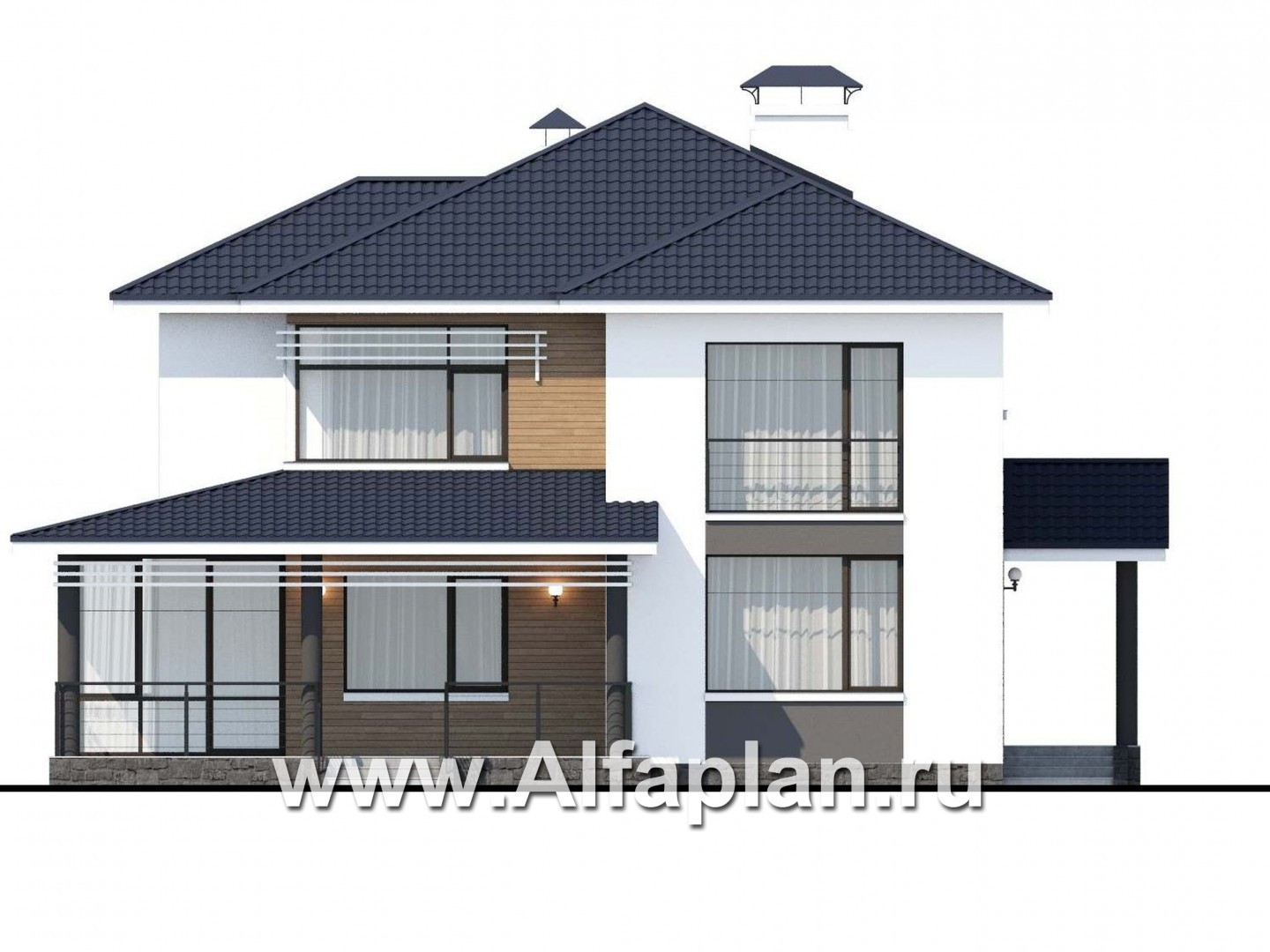

Вид спереди
Вид спереди

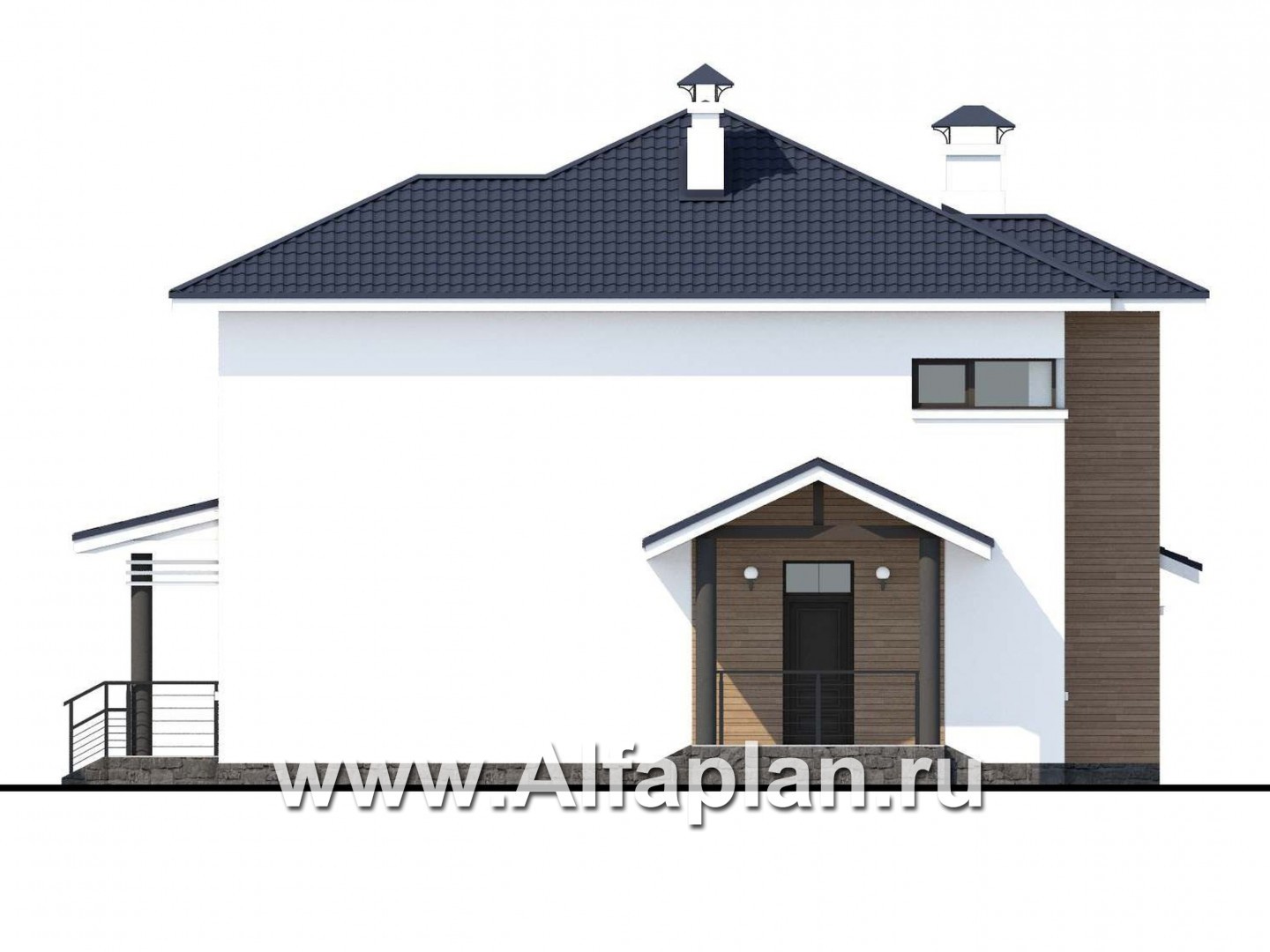

Вид справа
Вид справа

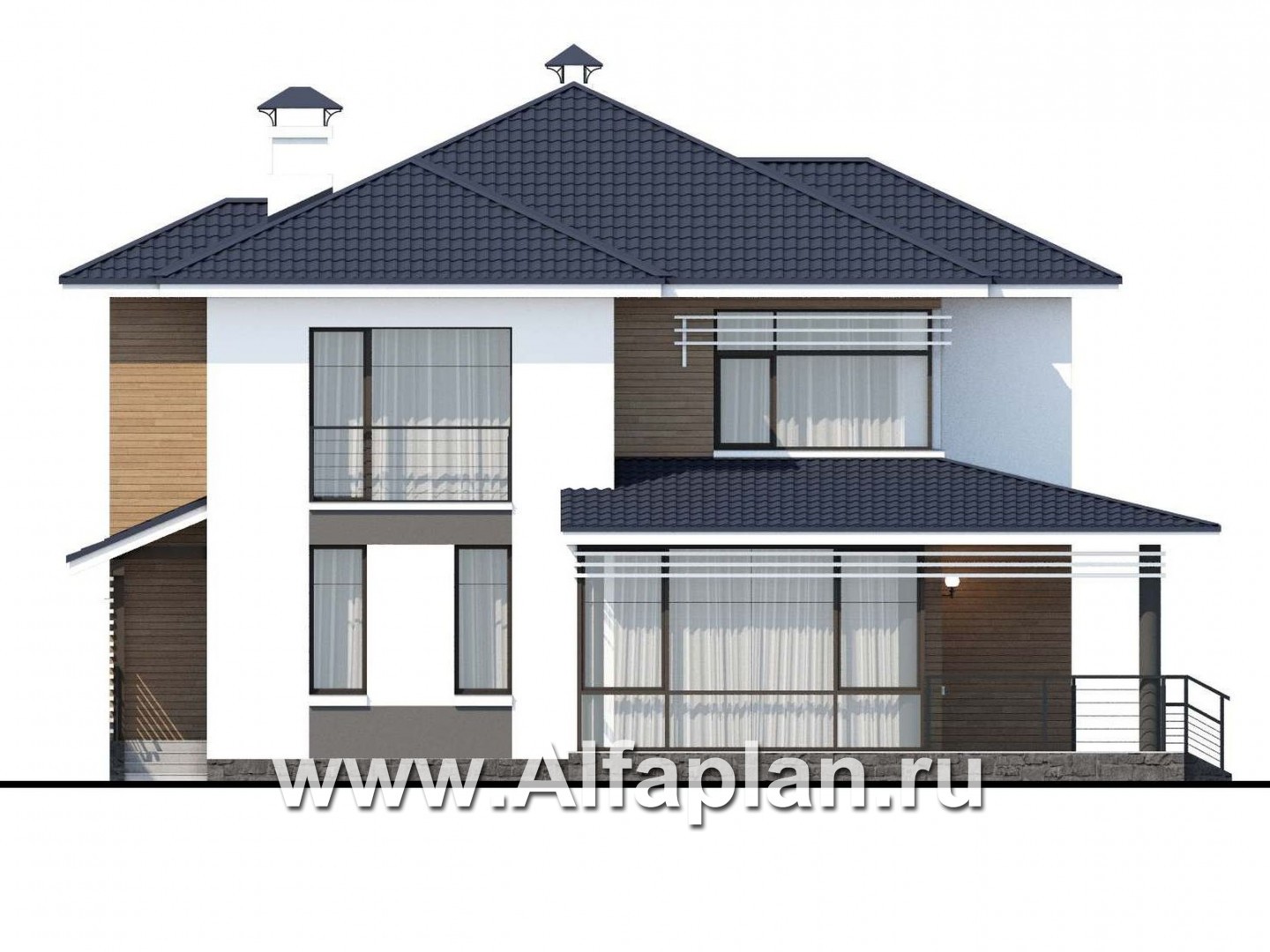

Вид сзади
Вид сзади

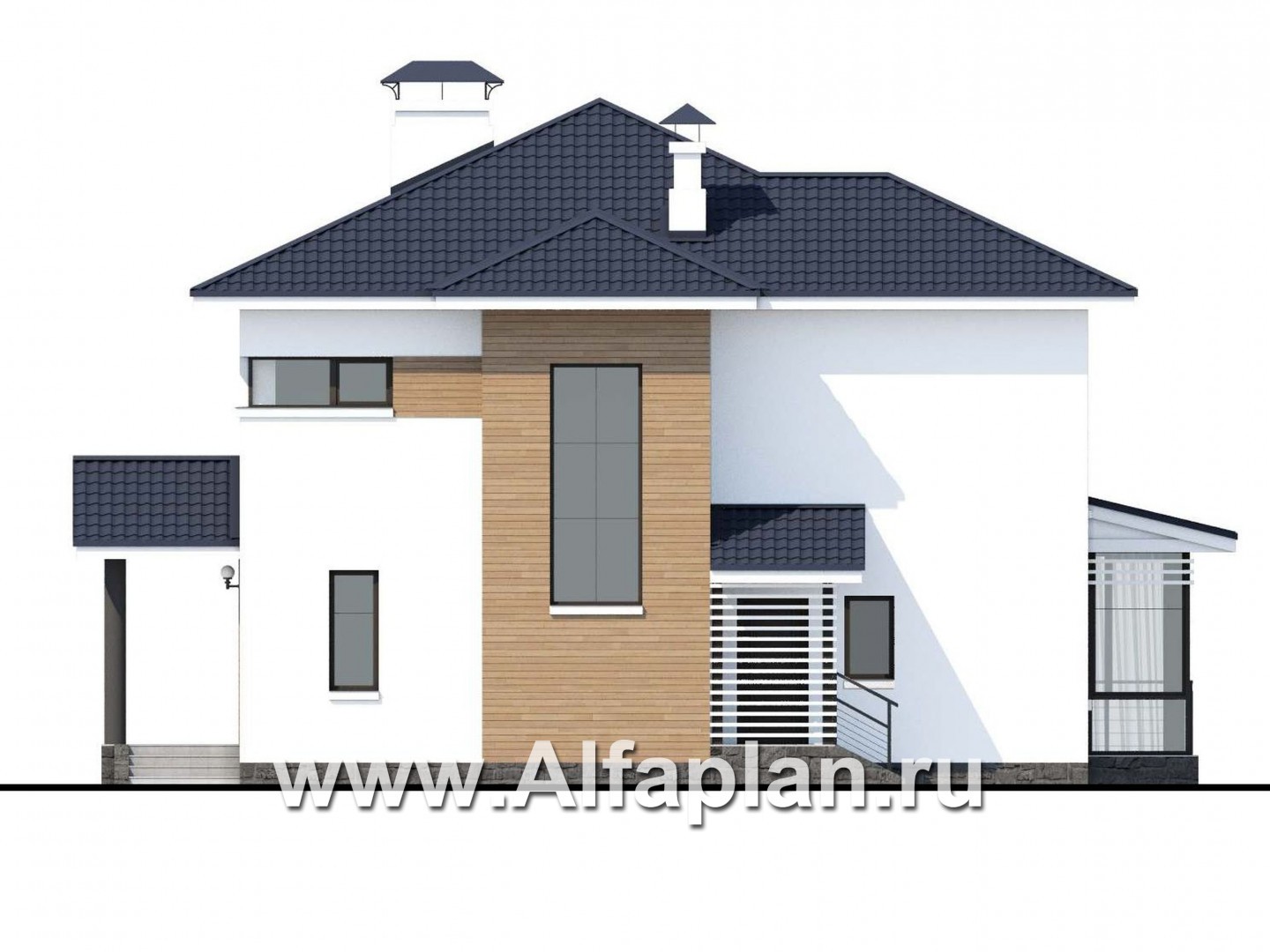

Вид слева
Вид слева

Дополнительные изображения к проекту:

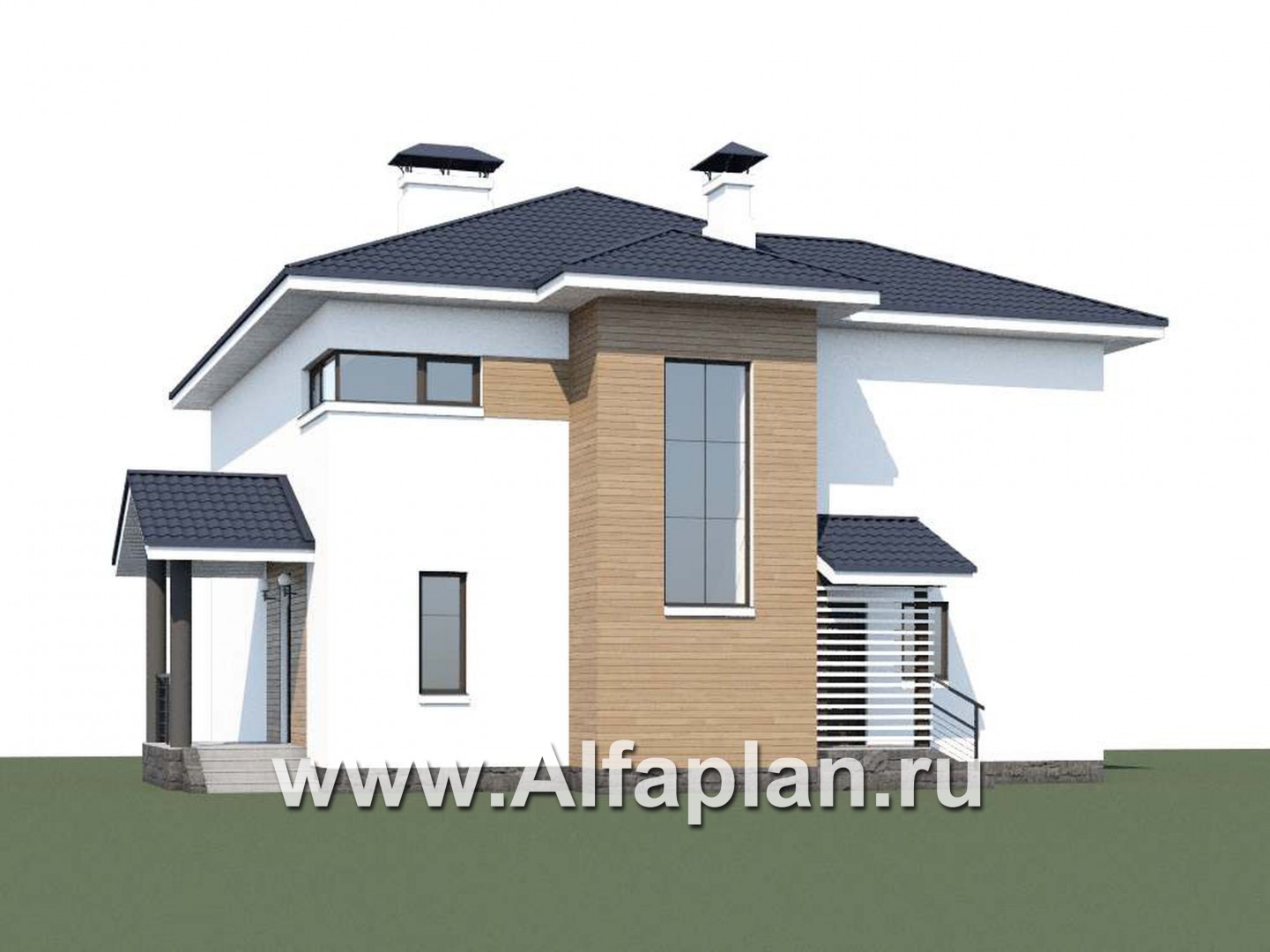

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита (250 мм)

Тип наружных стенгазо/пенобетон или пустотный кирпич (альтернативно)

Тип внутренних стенкирпич

Тип перекрытиймонолитные ж/б

Крышачердачная стропильная конструкция

Тип кровлибитумная черепица

Наружная отделкадекоративная штукатурка

Наружная отделка цоколяоблицовочный камень

Утеплительминеральная вата

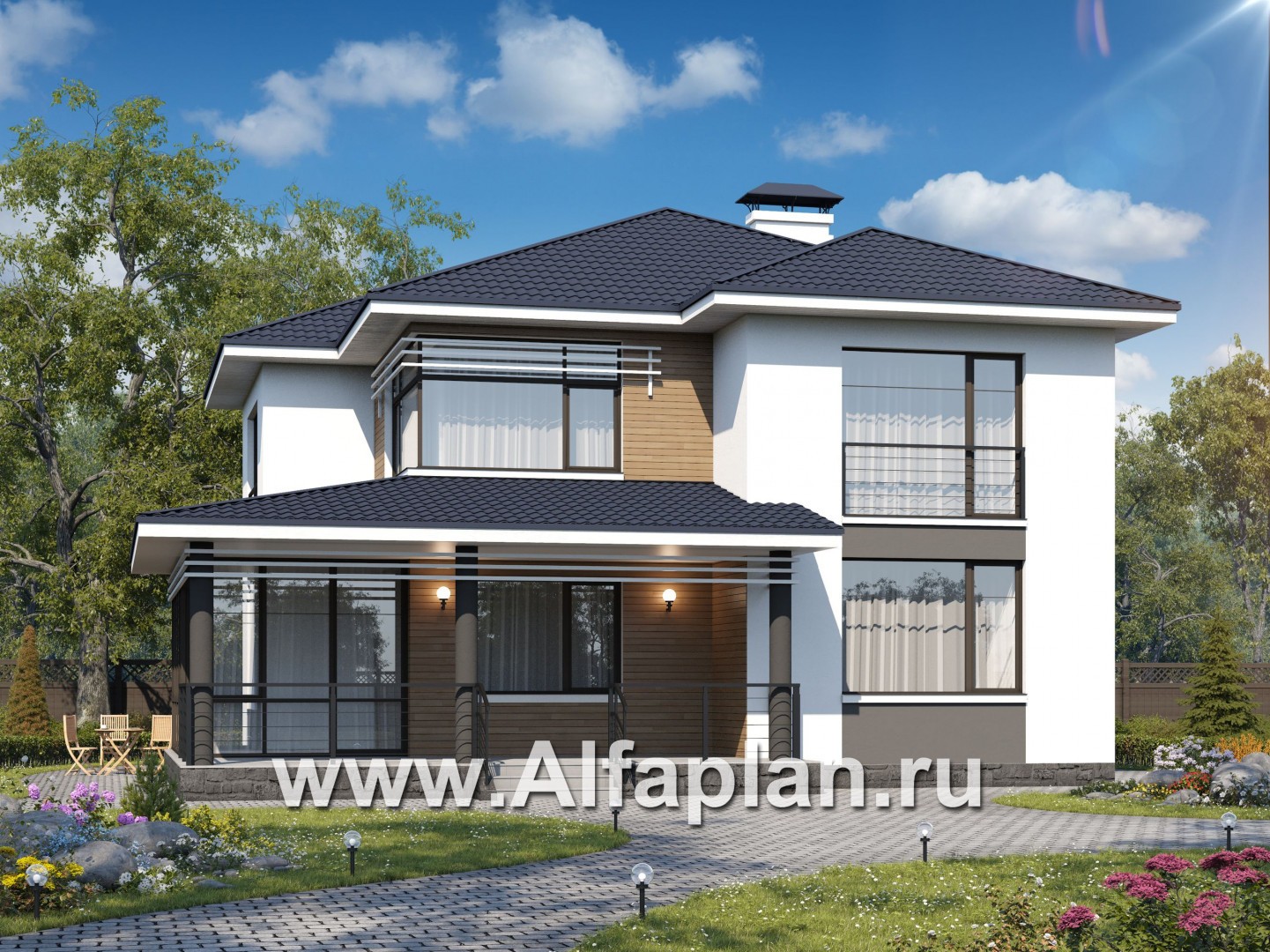

Проект коттеджа «Эффект бабочки» - это наглядный пример того, как должен выглядеть современный загородный дом!. Лаконичный дизайн фасада выполнен в спокойных тонах, широкое крыльцо с колоннами выглядит внушительно и надежно. Левый угол фасада «обрамляет» широкая утепленная терраса, переходящая в летнюю веранду. Эти зоны прекрасно подойдут для оборудования летней столовой и мягкого уголка для отдыха. Пройдя через них, можно попасть непосредственно в жилые помещения первого этажа.

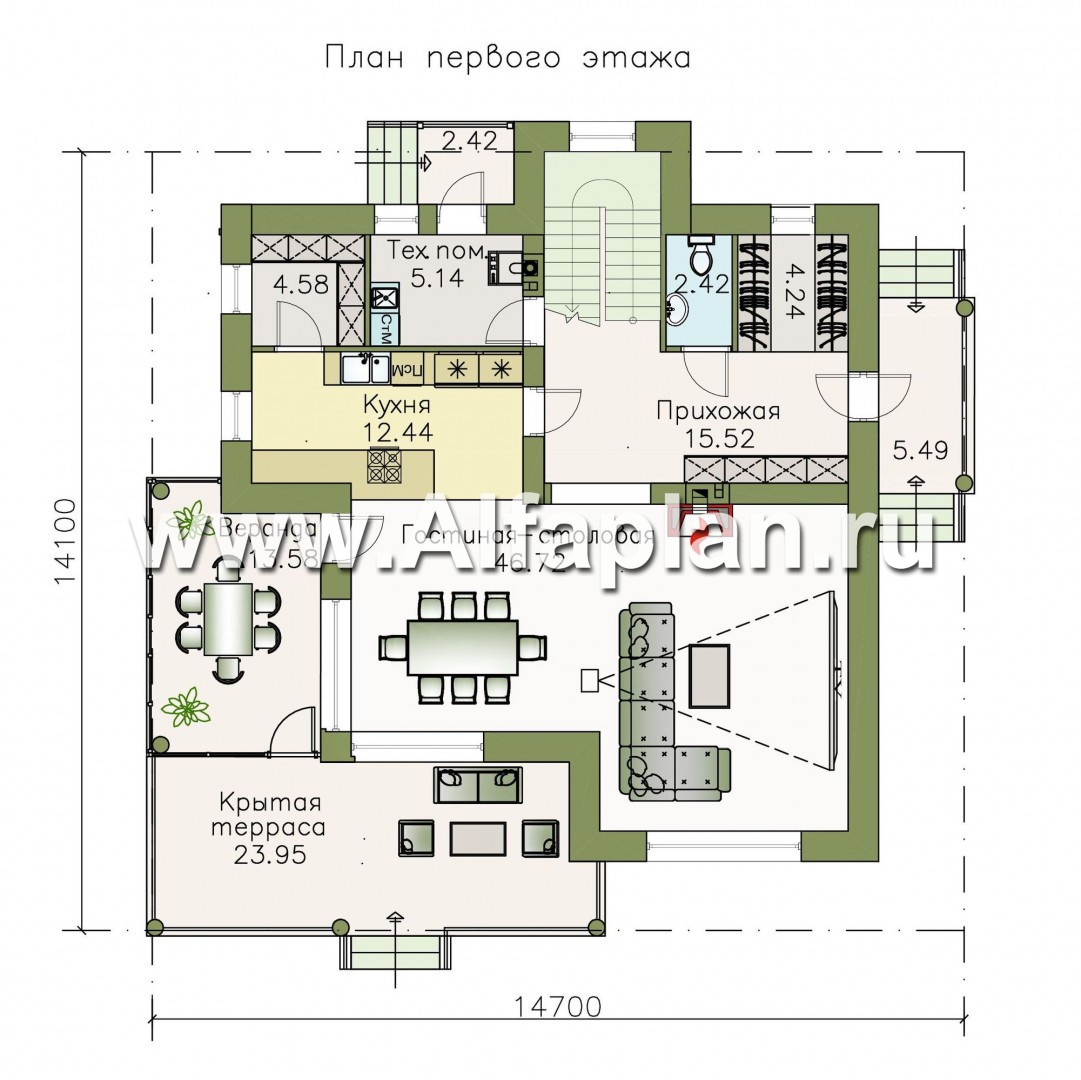

Практически пятидесяти метровая гостиная совмещена со столовой зоной и оборудована камином. К ней примыкает небольшая, но удобная кухня и кладовая. Котельная также расположена на первом этаже, в нее можно попасть из прихожей. Здесь же расположен вход в маленький, предназначенный лишь для унитаза и раковины, санузел.

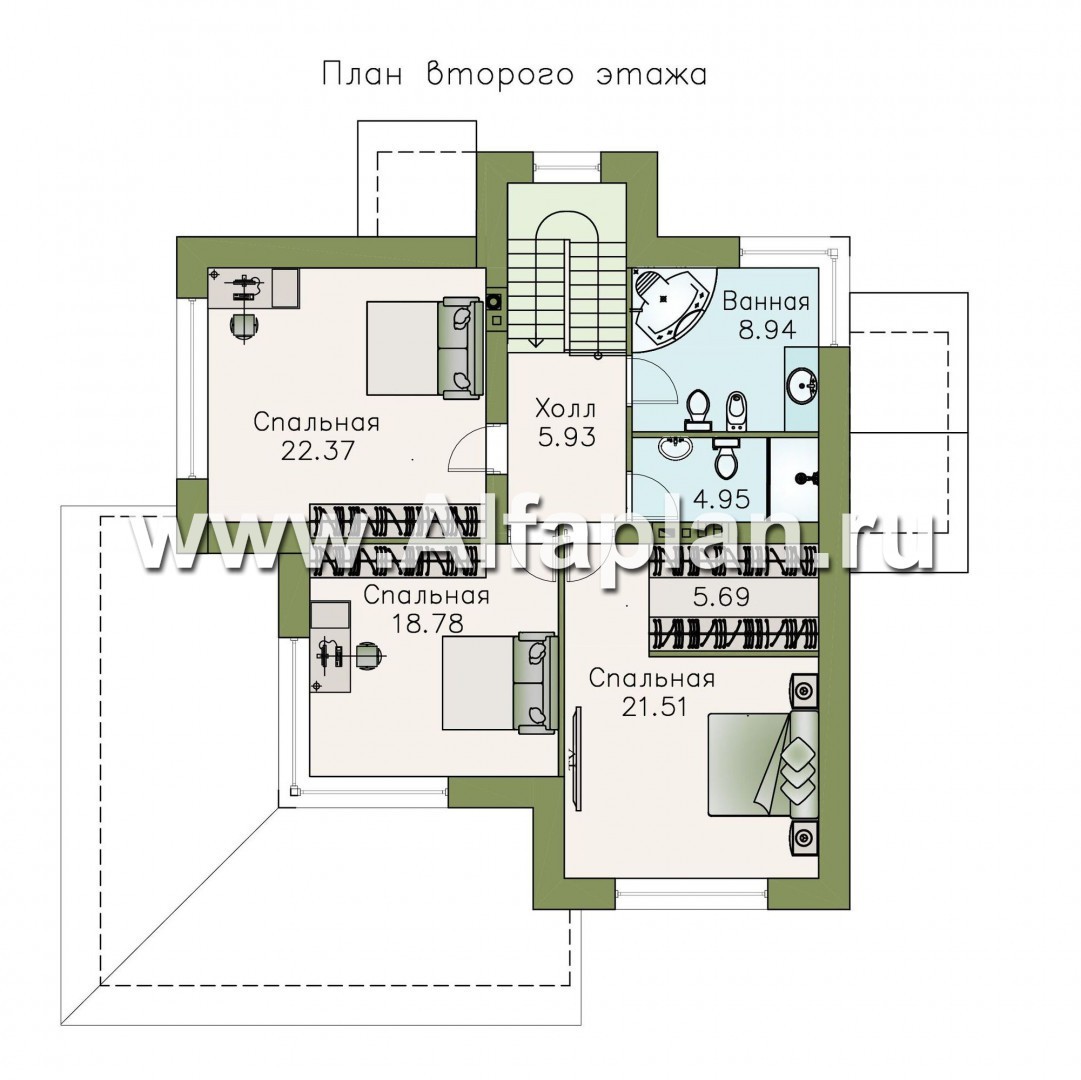

Второй этаж здания отдан под спальные комнаты. Их всего три, площадь каждой позволяет установку одной двуспальной или двух односпальных кроватей, а также оборудование кино-зоны или рабочего пространства. Здесь же расположены два санузла. Больший по площади подразумевает монтаж угловой ванной, раковины, биде и унитаза. Меньший, помимо основной сантехники для личной гигиены, способен вместить небольшую душевую кабину.

Представленные на нашем сайте проекты домов из кирпича (газобетона) содержат все инженерные системы, которые необходимы для комфортного проживания как в летний период, так и круглый год.
