319AЭкономичный комфортный дом (дача)

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
121.50111.060.42
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)27700
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000
Паспорт проекта3500
Дополнительная копия проекта5000
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.41200
38700
При одновременном заказе вместе с Полным комплектом, дополнительно, бани/гаража/беседки от "Альфаплан" — предоставляется скидка 7000 руб.
Вместе с этим проектом заказывают:
— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше
Изменить цвета отделочных материалов на фасадах и картинке7000

4.38480

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

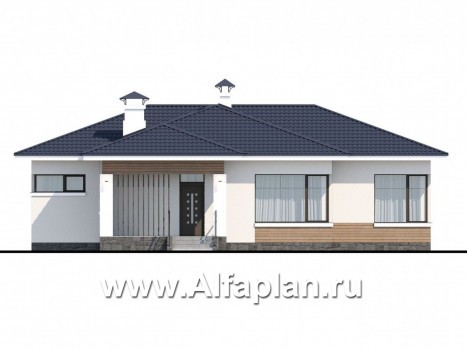

Вид спереди
Вид спереди

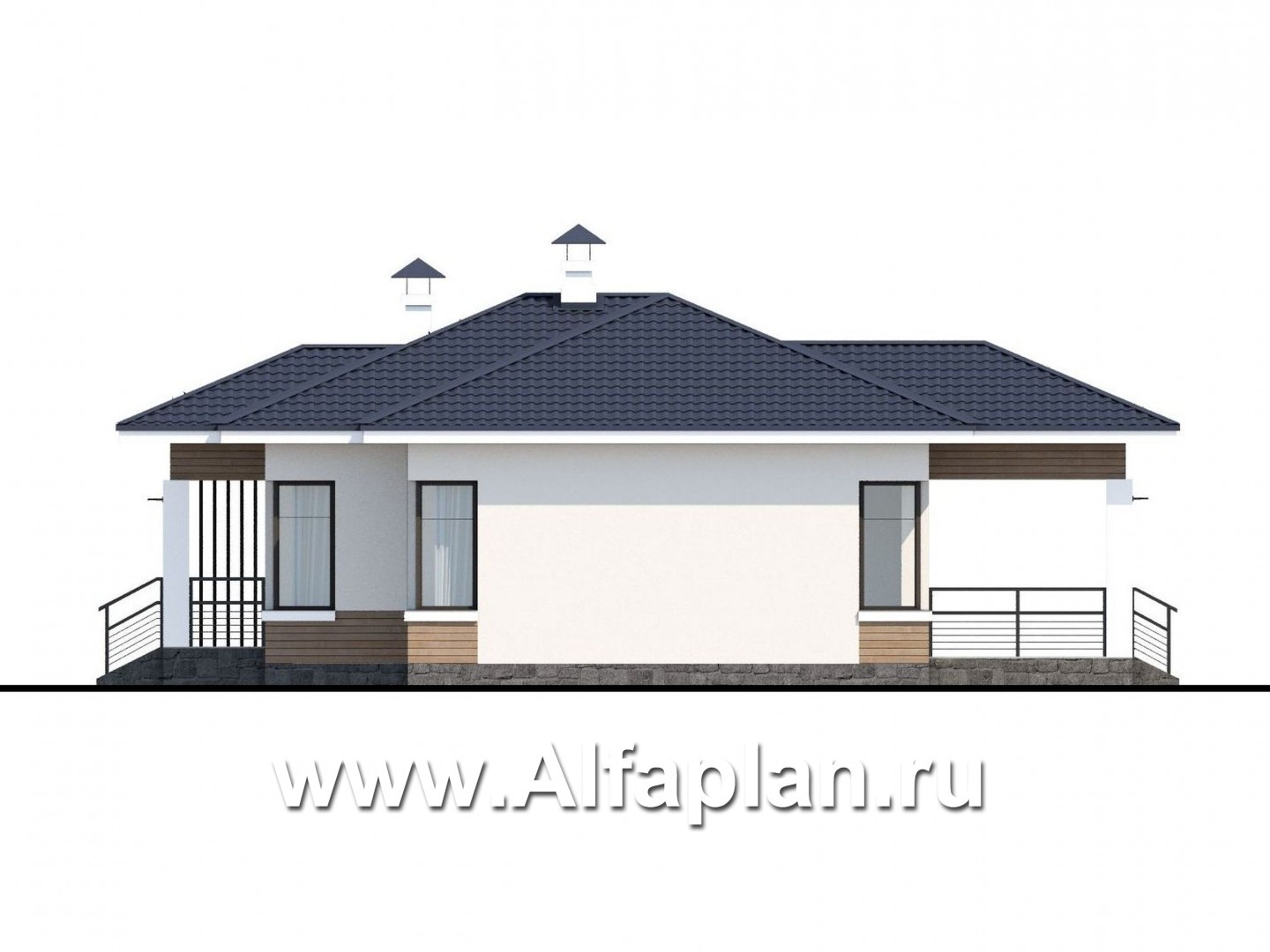

Вид справа
Вид справа

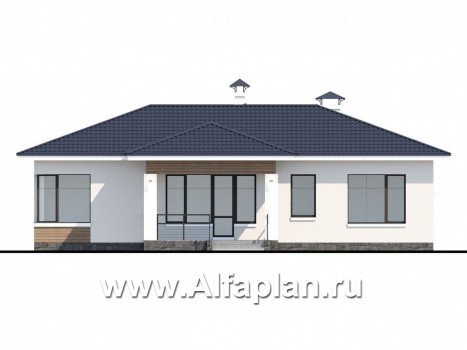

Вид сзади
Вид сзади

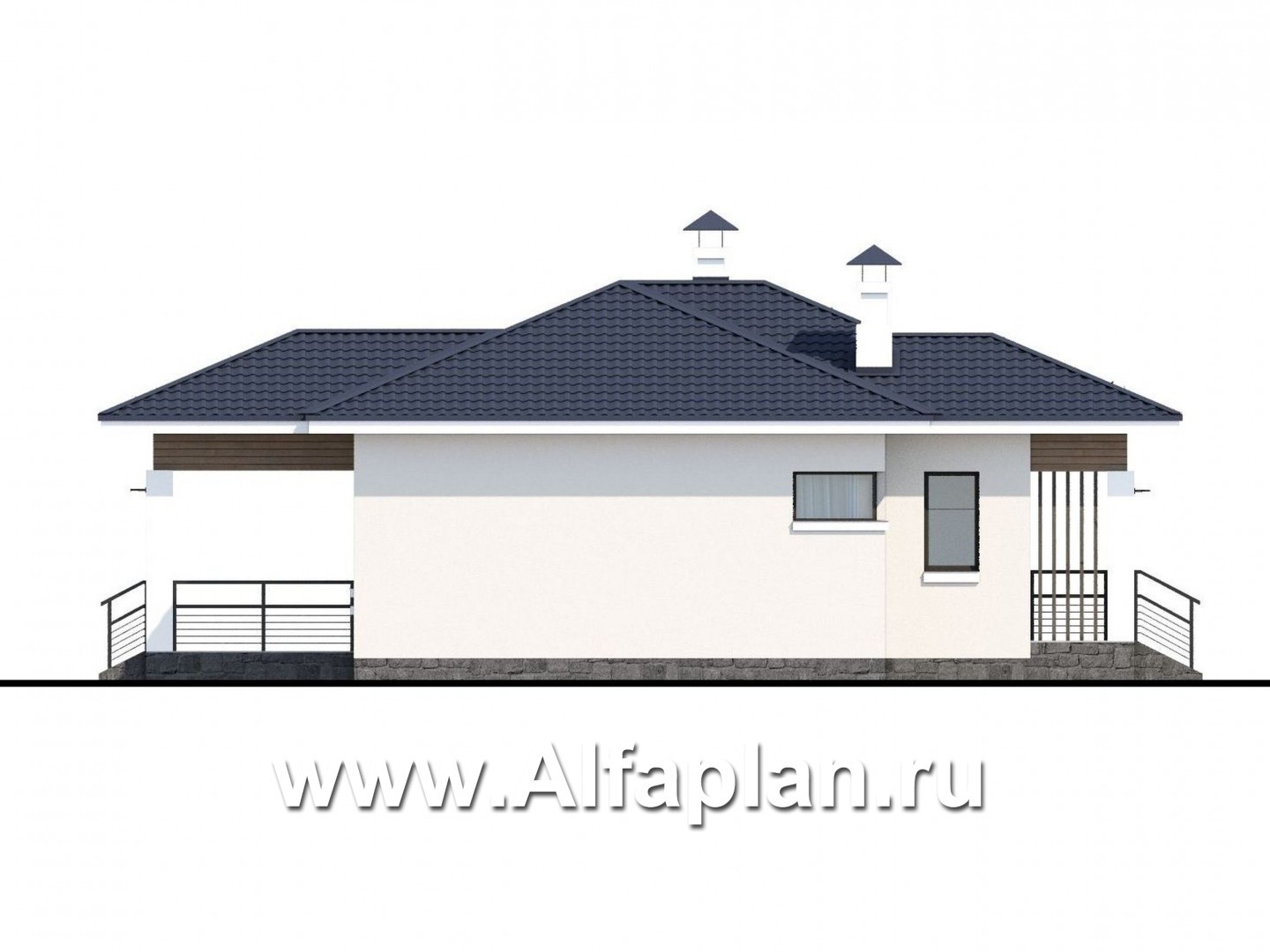

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита (250 мм)
43.8  м3
Тип наружных стенгазо/пенобетон 300мм
42,10  м3
Тип внутренних стенгазо/пенобетон
23,7  м3
Тип перекрытийпо деревянным балкам
Тип кровлинатуральная или битумная черепица
223,70  м2
Наружная отделкадекоративная штукатурка, дерево
170,80  м2
Наружная отделка цоколяоблицовочный камень
Высота дома5265 от нулевой отметки
Высота 1-го этажа3,00
Мощность котла36 кВт
Утеплительминеральная вата
Окнаиз ПВХ профилей

Этот одноэтажный дом выглядит стильно, оригинально, необычно. На первый взгляд, проект коттеджа не содержит каких-то инновационных решений. Однако есть в здании особая изюминка, которая задает характер всего экстерьера: уникальное оформление крыльца. Изящные контрастные полоски выглядят просто роскошно. Общее впечатление идеально дополняет декор под кровлей и окнами из вагонки.

В ванной комнате окна не в полную высоту: они оформлены в виде узких конструкций и занимают только верхнюю часть (по сравнению с общепринятым стандартом). Цоколь выполнен из крупного облицовочного камня в тон серой крыше.

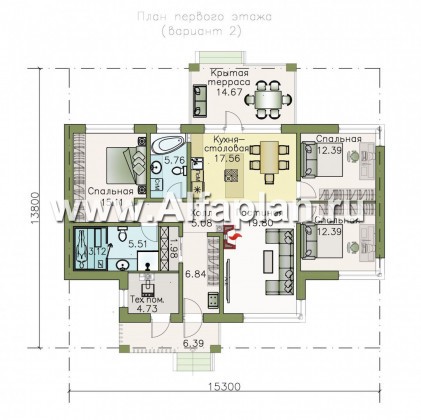

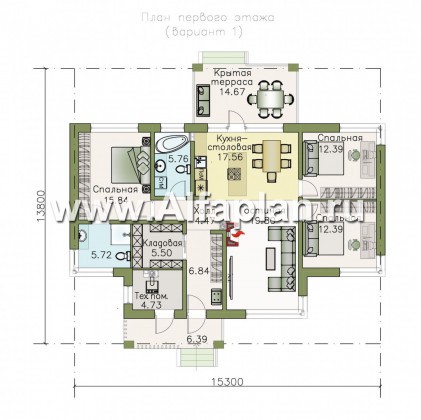

Из центрального крыльца предусмотрено две двери: в прихожую и в техническое помещение. В здании имеются такие комнаты: гостиная с камином, кухня-столовая, три изолированные спальни, холл, кладовая, два санузла (один общий, с ванной и стиральной машиной; второй, с душевой кабиной, примыкает к одной из спален). Сзади дома предусмотрена крытая терраса, в которую можно попасть через отдельное крыльцо или из столовой. В качестве альтернативного варианта может быть рассмотрено наличие мини-сауны в одном из санузлов за счет уменьшения площади примыкающей кладовки.

Изначально строительство наружных стен данного проекта дома предусмотрено из газобетона, однако можно применить пустотный кирпич и пенобетон. Если заказчик пожелает, здание может быть построено в зеркальном отражении.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Александр написал(а) 17.07.2017:

Вопрос по проекту 319A Здравствуйте, подскажите пожалуйста. Возможно ли изготовить и построить данный проект из бруса?

Александр, здравствуйте.

Да, конечно, по этому проекту можно построить дом из бруса. В этом случае конструкция фундамента, перекрытий и стропил останется неизменной. Заменить нужно будет материал стен. При необходимости такой вариант проекта мы можем разработать для Вас.
Александр написал(а) 28.03.2017:

Вопрос по проекту 319A 1. Можно ли использовать в данном проекте газобетонные блоки с размерами 600х400х200 (марка BIKTON , http://renauto.ru, пр-во Наб. Челны) ? 2. Можно сделать дополнительное утепление наружных стен минеральными плитами 100мм , а поверх плит штукатурку ?

Александр,

использовать блоки других производителей можно, самое главное, чтобы они соответствовали по прочностным характеристикам газобетонным блокам, предусмотренным в проекте. Дополнительное утепление сделать можно, это реализуют строители своими силами, корректировка проекта не потребуется.

Дмитрий из города Саратов написал(а) 01.03.2017:

К проекту 319а возможно применение строительства стен из монолитного пенобетона ? В нашем регионе толщина стен из пенобетона d600 должна быть не менее 400мм чтобы сохранять тепло.Это применимо к проекту?

Дмитрий, добрый день,

в проекте предусмотрен в качестве материала наружных несущих стен - газобетон 300мм толщиной (D500, B3.5) + утеплитель 50-100мм (выбирается в зависимости от климатической зоны строительства) + штукатурная система. Общая толщина стены 360-410мм. Внутренние выполняются из газобетона 200мм толщиной. Заложенный стеновой пирог обеспечивает коэффициент сопротивления теплопередаче 3,62 (с утеплителем 50мм) и 4,77 м2СВт (с утеплителем 100мм), что соответствует требованиями СниПа 23-02-2003 «Тепловая защита зданий» для Саратовской области см. таблицу http://www.alfaplan.ru/techno/     При необходимости выполнить замену на газобетон 400мм возможно силами строителей без внесения изменений в проект.
