165B

"Реноме"- коттедж с навесом для авто и террасой

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
231.60209.4956.24
Площадь гаража - навеса, м2
27.36 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)41500

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


4.91793

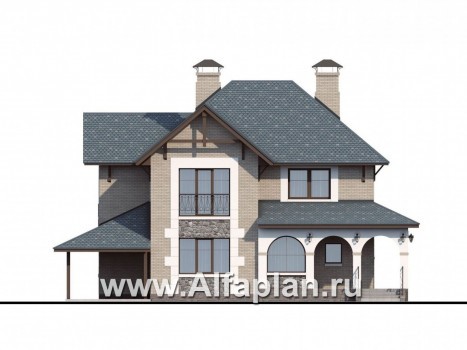

Вид спереди
Вид спереди

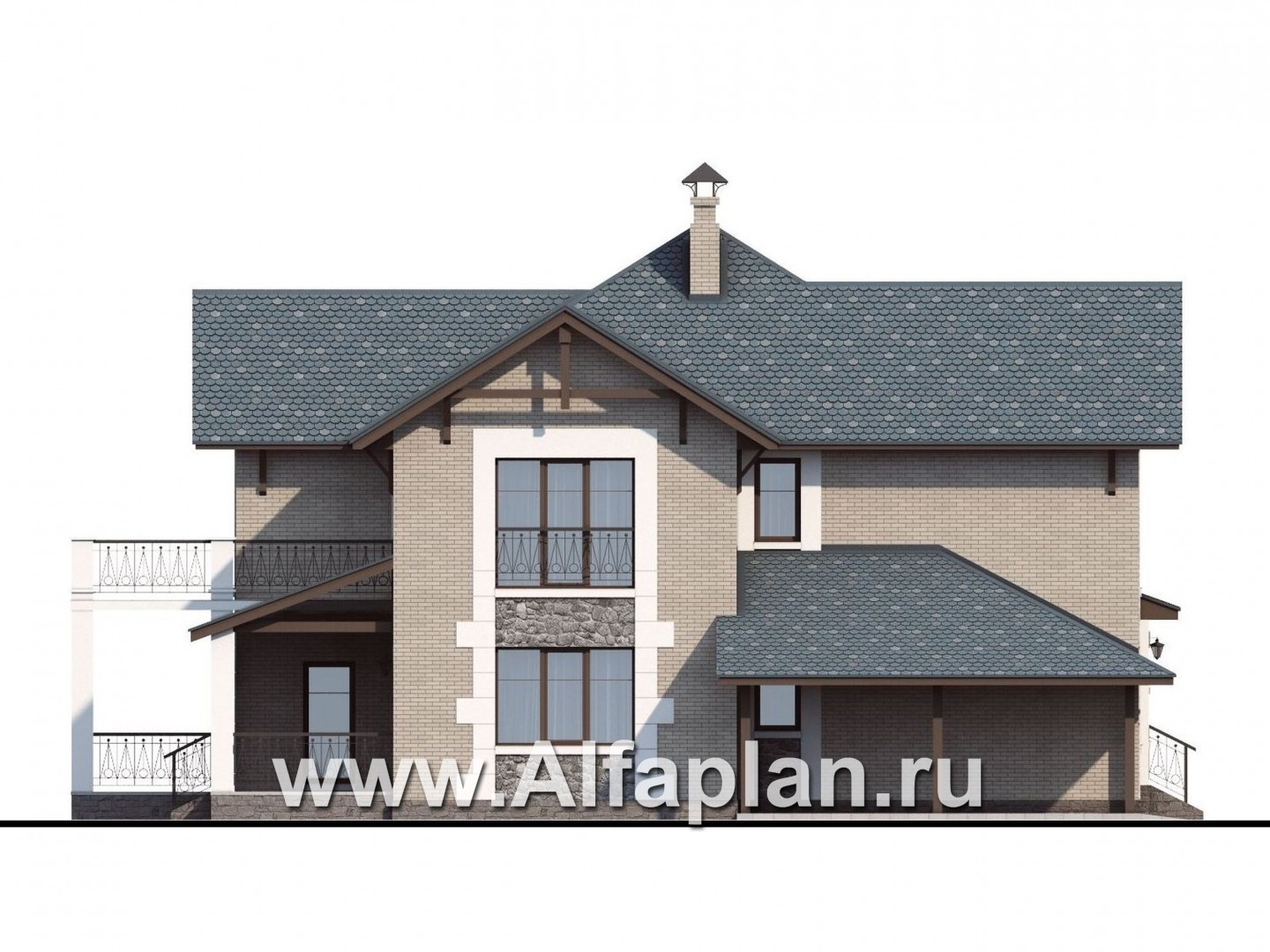

Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

44.4 (толщина 200 мм)  м3
Тип наружных стенкирпич или газобетон(альтернативно)

125.6/124.0  м3
Тип внутренних стенкирпич или газобетон(альтернативно)

17.0/16.8  м3
Тип перекрытиймонолитные ж/б над 1-ым эт, по дерев. балкам над 2-ым.

25.4  м3
Тип кровлинатуральная черепица

283.0- над жилым домом  м2
Наружная отделкалицевой кирпич, штукатурка

312.9/86.6  м2
Наружная отделка цоколяоблицовочный камень

Высота домаот пола 1-го этажа

9.8  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.7  м
Высота мансардного скосанет

Мощность котлас бойлером горячей воды

45 квт
Расчетная электр. нагрузкас учетом электроплиты

19 ква
Утеплительминеральная вата


Сегодня крайне сложно встретить архитектурные сооружения, являющиеся образчиком какого-то одного стиля: чаще всего это причудливое переплетение традиций и эпох – впрочем, тем интереснее наблюдать результат. Этот дом из кирпича (газобетона) как раз из числа подобных строений.

Знатоки скандинавского стиля при первом же взгляде на очертания дома отметят характерные узнаваемые черты: большие панорамные окна, обеспечивающие максимальный приток солнечного света, сдержанные тона в декоре фасада, скатную крышу сложной формы (согласно проекту дома, кровля выполняется из натуральной черепицы).

Помня о современных веяниях, автор отдает должное и многовековым традициям зодчества. Доказательство тому – великолепная угловая галерея с аркадой, украшающая главный фасад этого кирпичного (газобетонного) дома. Фонари и лестничные ограждения, выполненные из кованого металла, светлые оштукатуренные поверхности в декоре – все это навевает ассоциации с классическим стилем.

Но, разумеется, важнее всего общее впечатление, создаваемое домом. Это солидный, респектабельный коттедж, недвусмысленно говорящий о высоком статусе и отличном вкусе хозяев.

Особенности внутренней планировки отчасти продиктованы наличием галереи: помещения в соответствующей части дома вполне закономерно имеют недостаточную естественную освещенность. Вот почему, согласно проекту кирпичного (газобетонного) дома, сюда смещены прихожая, гардеробная, а также хозблок. Для удобства его использования предусмотрен отдельный вход, расположенный на боковом фасаде.

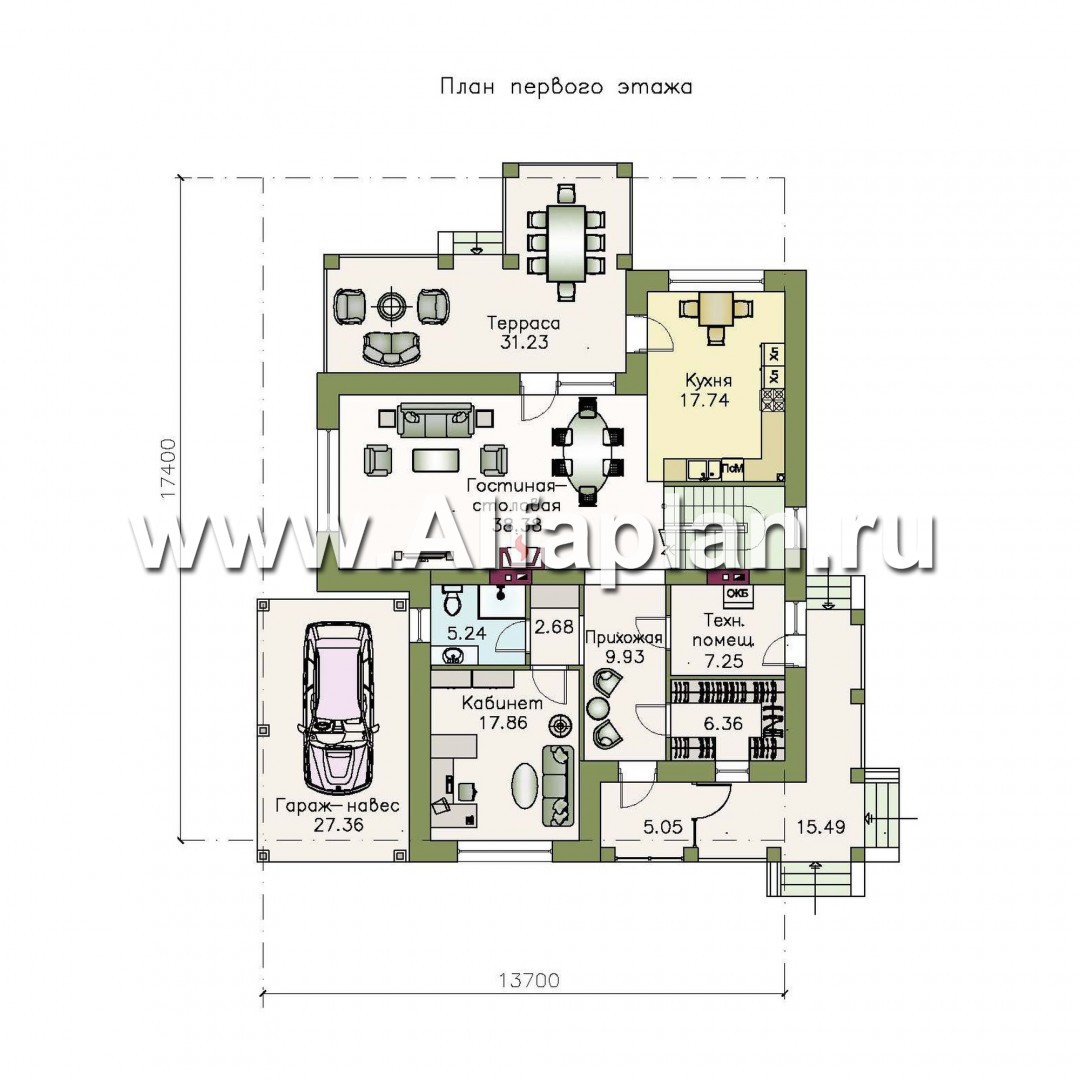

Центральным помещением первого этажа является гостиная-столовая. Уголок отдыха и обеденную зону символически разделяет камин, лестница на второй этаж очертит границы кухонного пространства – в том случае, если будет решено объединить два помещения в студию.

Проектом дома из газобетона (кирпича) предусмотрено дополнительное гостевое пространство – большая угловая веранда, имеющая отдельный вход. Есть и еще одна пристройка – автомобильный  навес, расположенный на боковом фасаде. Существует проект дома и без навеса (165A).

Помимо гостевых помещений, на первом этаже нашлось место для уединенного кабинета. Остальные помещения приватной зоны разместились на втором этаже: это три изолированные спальни, причем одна из них снабжена собственными гардеробной и санузлом. Все спальни группируются вокруг холла, который имеет выход на балкон.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Влад из города Самара написал(а) 11.08.2013:

Заинтересовал это проект. Скажите, пожалуйста, сколько будут стоить доп.услуги для внесения изменений в проект (проектирование цоколя).

Влад, здравствуйте.
Можем предложить выполнить для Вас вариант с цоколем в ПАСПОРТЕ проекта (без корректировки строительной рабочей документации). К такому Паспорту прикладываются типовые конструктивнгые узлы по цоколю ( сечения, схема армирования. Спецификации).
Корректировка выполняется в соответствии с Тех. Заданинем, составленным на основании Ваших пожеланий.
Более подробную информацию о стоимости и сроках корректировок можно посмотреть в разделе «Сервис для Заказчиков» на сайте http://www.alfaplan.ru/genplan/.
Пожелания по корректировке Вы формулируете в поле для комментариев, оформляя заказ проекта ( красная кнопка на странице проекта)
Стоимость такого заказа 20000 рубл, дополнительно к стоимости проекта срок 7-10 раб. дней.
За переработку проекта с добавлением цокольного этажа мы сейчас не возьмемся.

Михаил из города Москва написал(а) 01.03.2013:

Здравствуйте! Пожалуйста подскажите,если утеплить гараж-навес,то можно ли сделать вход в гараж из тех.помещения,поменяв его местами с сан.узлом? Млжно ли такие изменения сделать в объёме Паспорта.

Михаил, здравствуйте.
Принципиально такое решение может быть. Но есть нюансы, например, необходимость лестницы из котельной в гараж, т.к. отметки пола разные, гараж на уровне земли, пол 1-го этажа поднят на 0.6 над землей. Если лестницу располать в гараже, будет мало места для машины, площадь навеса очень небольшая. Да и по нормам из Тех помещения может потребоваться выход на улицу.
