"Эйваро"- проект коттеджа с двусветной столовой (проект коттеджа 87A 3D)

Автор проекта: Проекты Владимира Тарасова, ООО «АДС Альфаплан»

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
146.90139.9869.22
Площадь гаража - навеса, м2
24.1 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)33000
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000
Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500
Дополнительная копия проекта5000

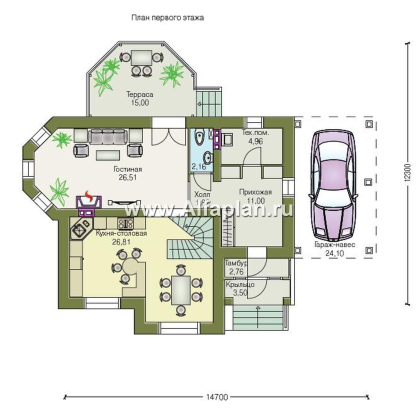

План 1 (прямой)

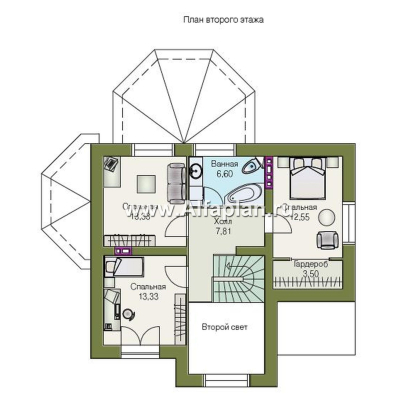

План 2 (прямой)
План 3 (прямой)
План 4  (прямой)

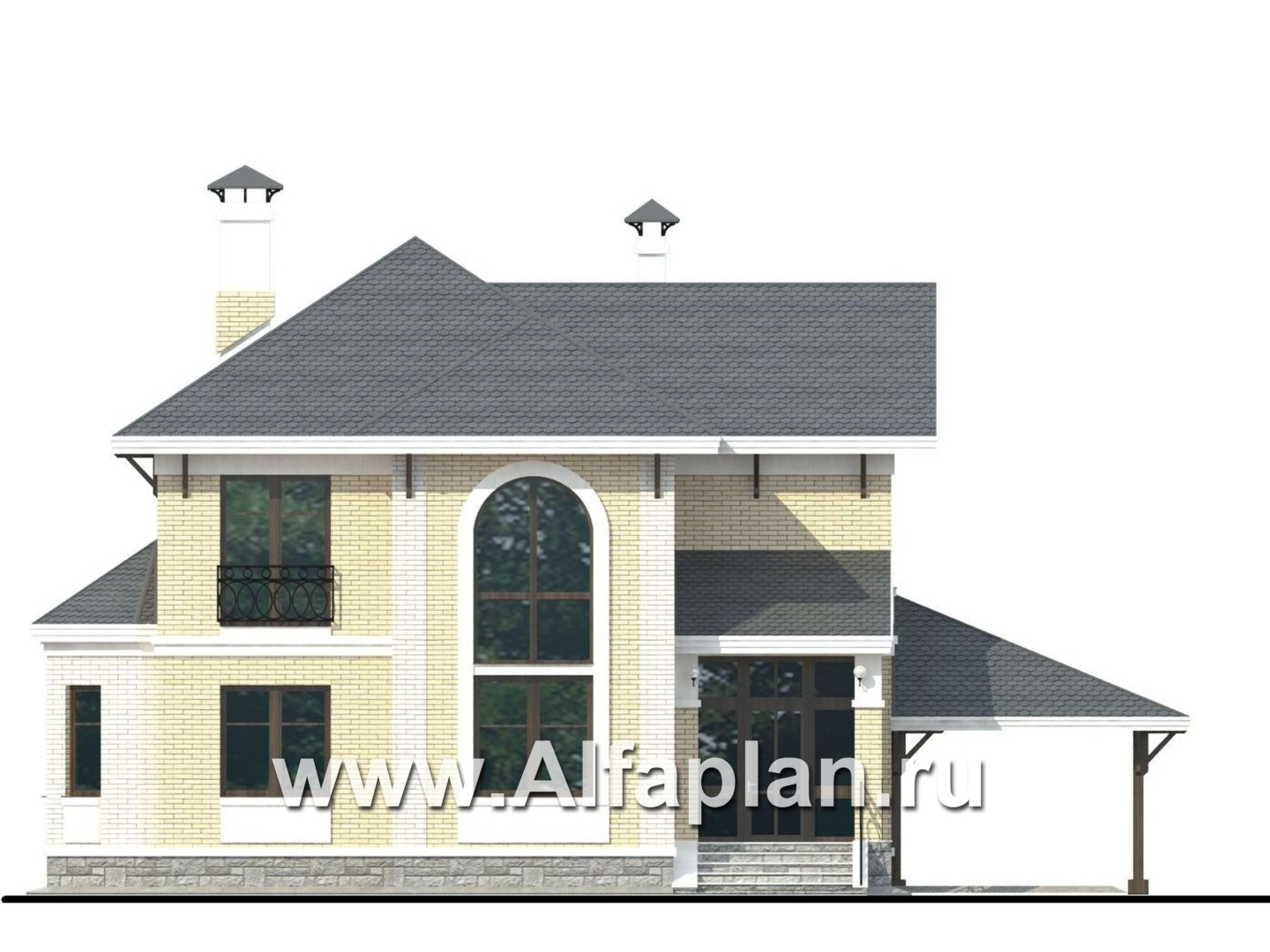

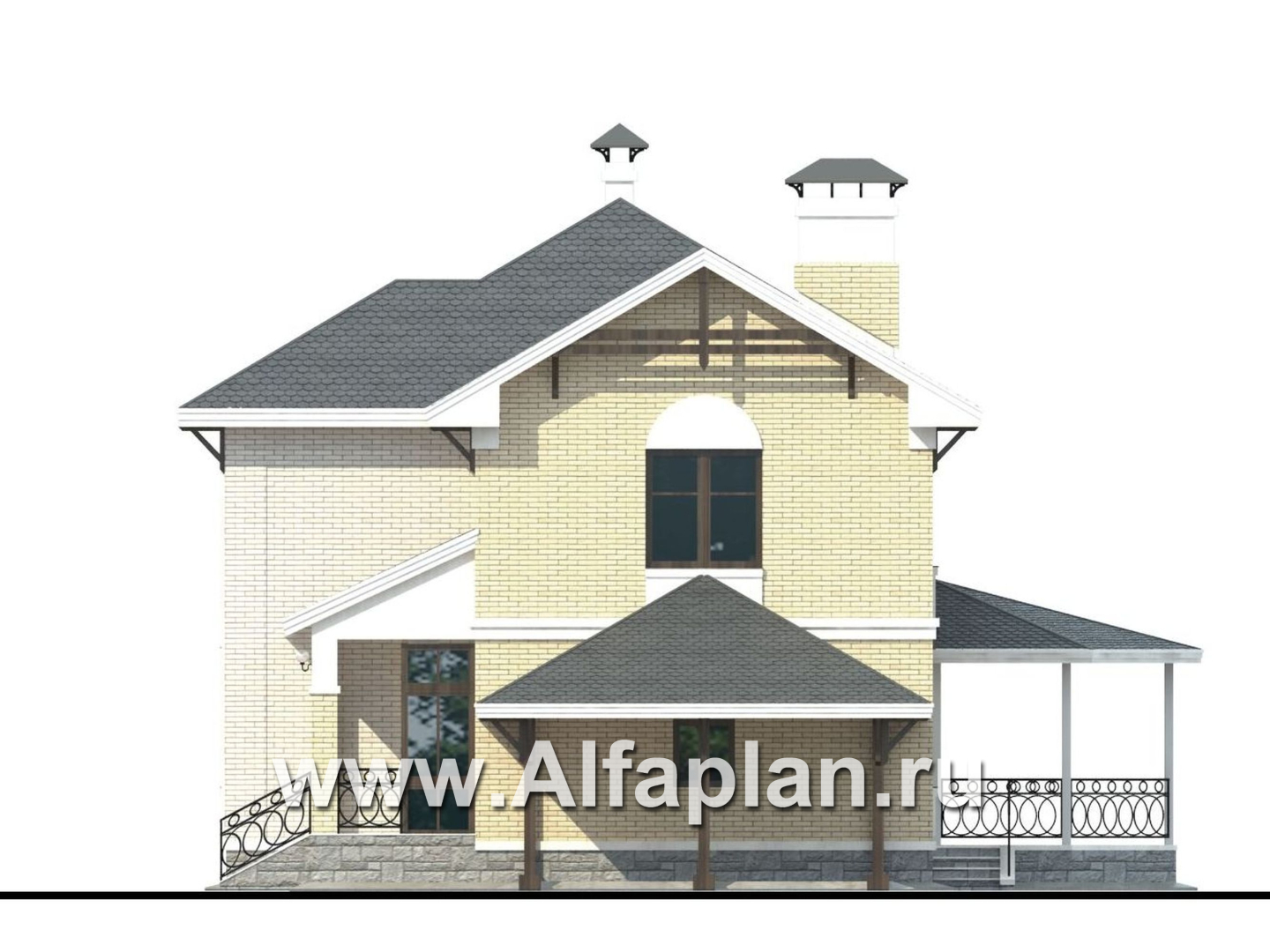

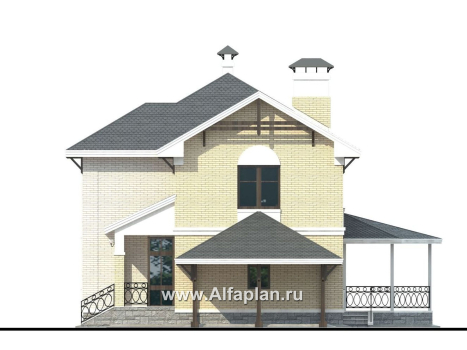

Вид спереди
Вид спереди

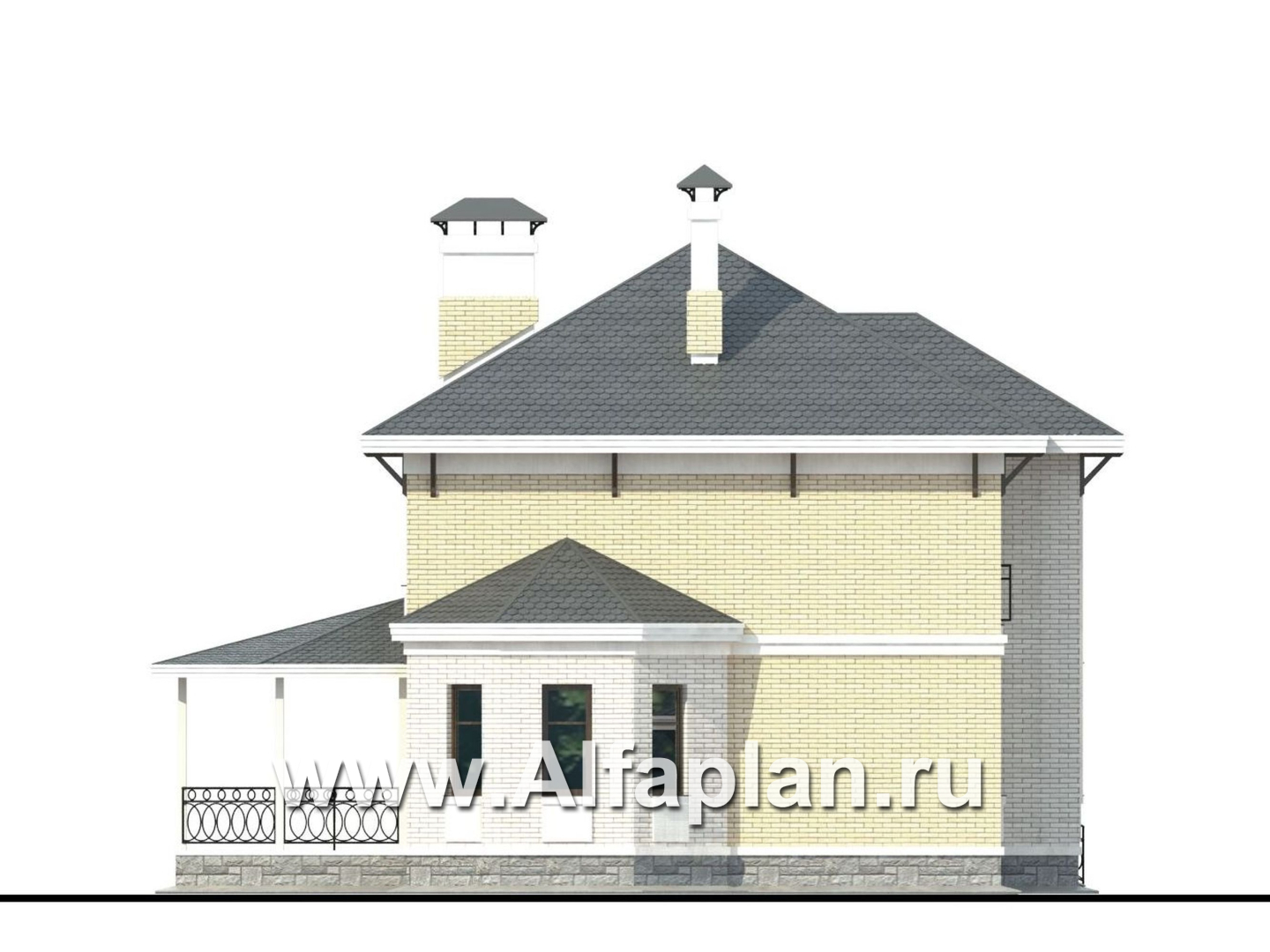

Вид справа
Вид справа

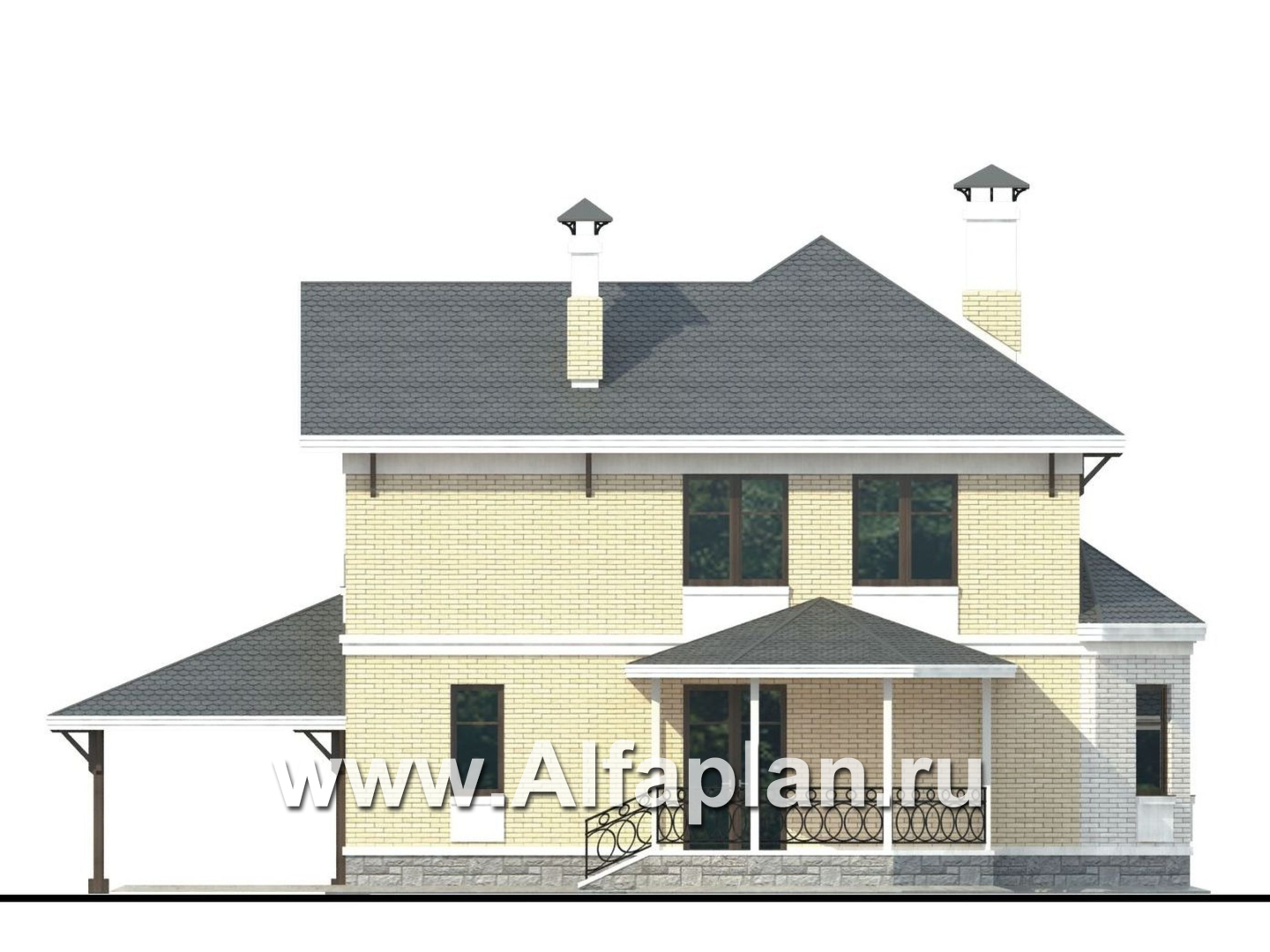

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

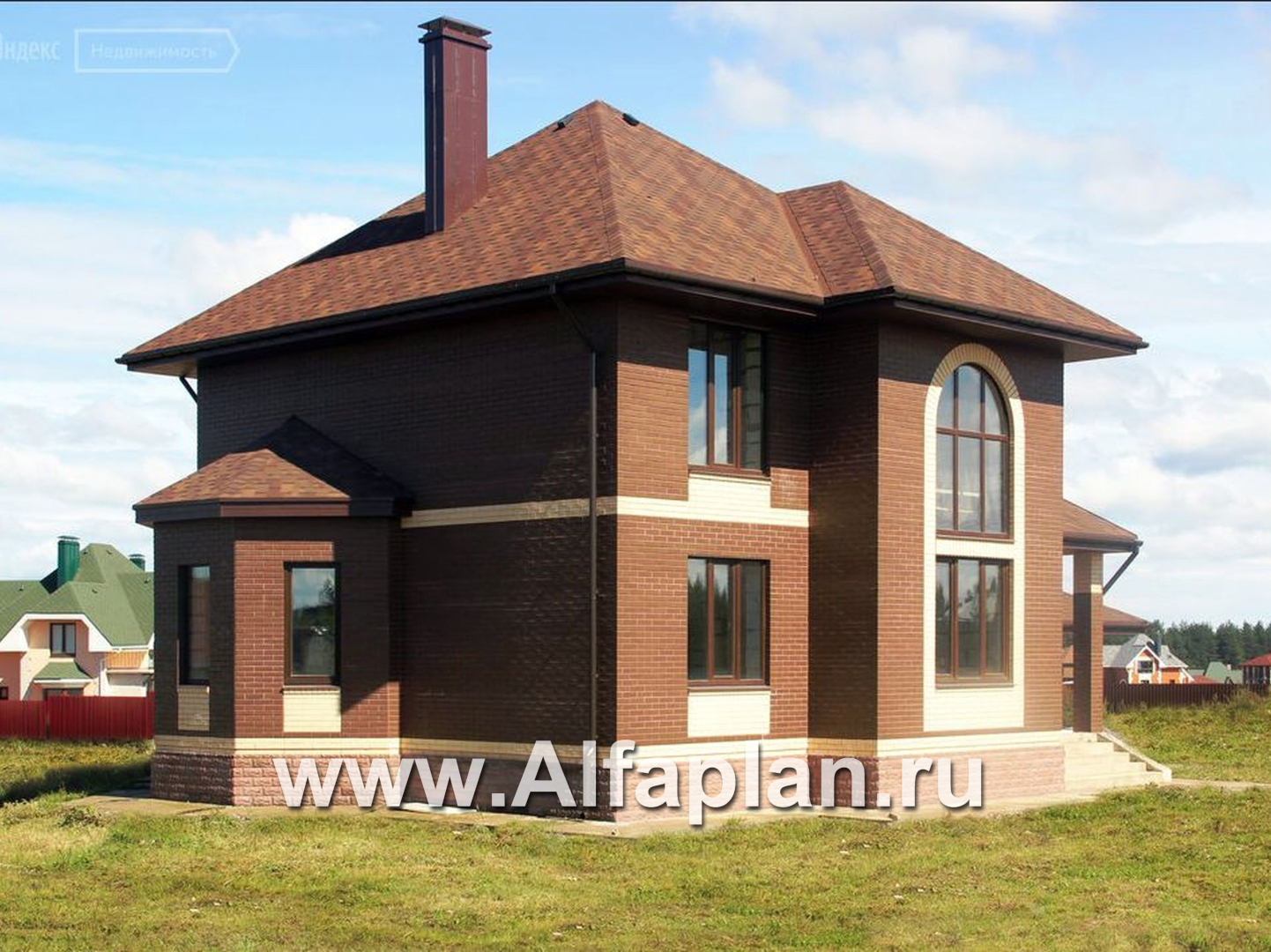

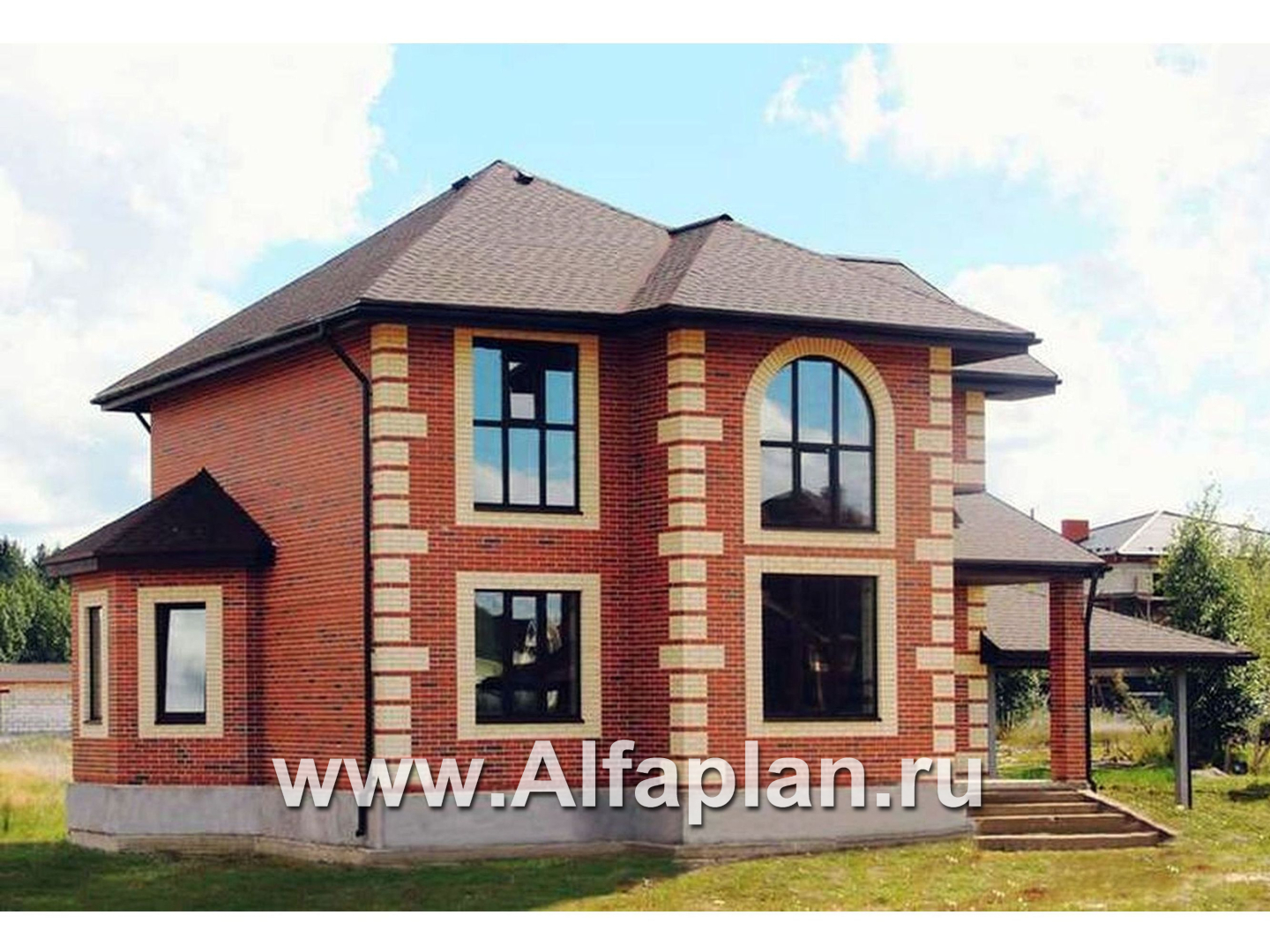

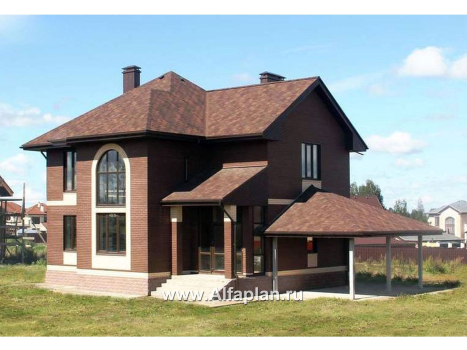

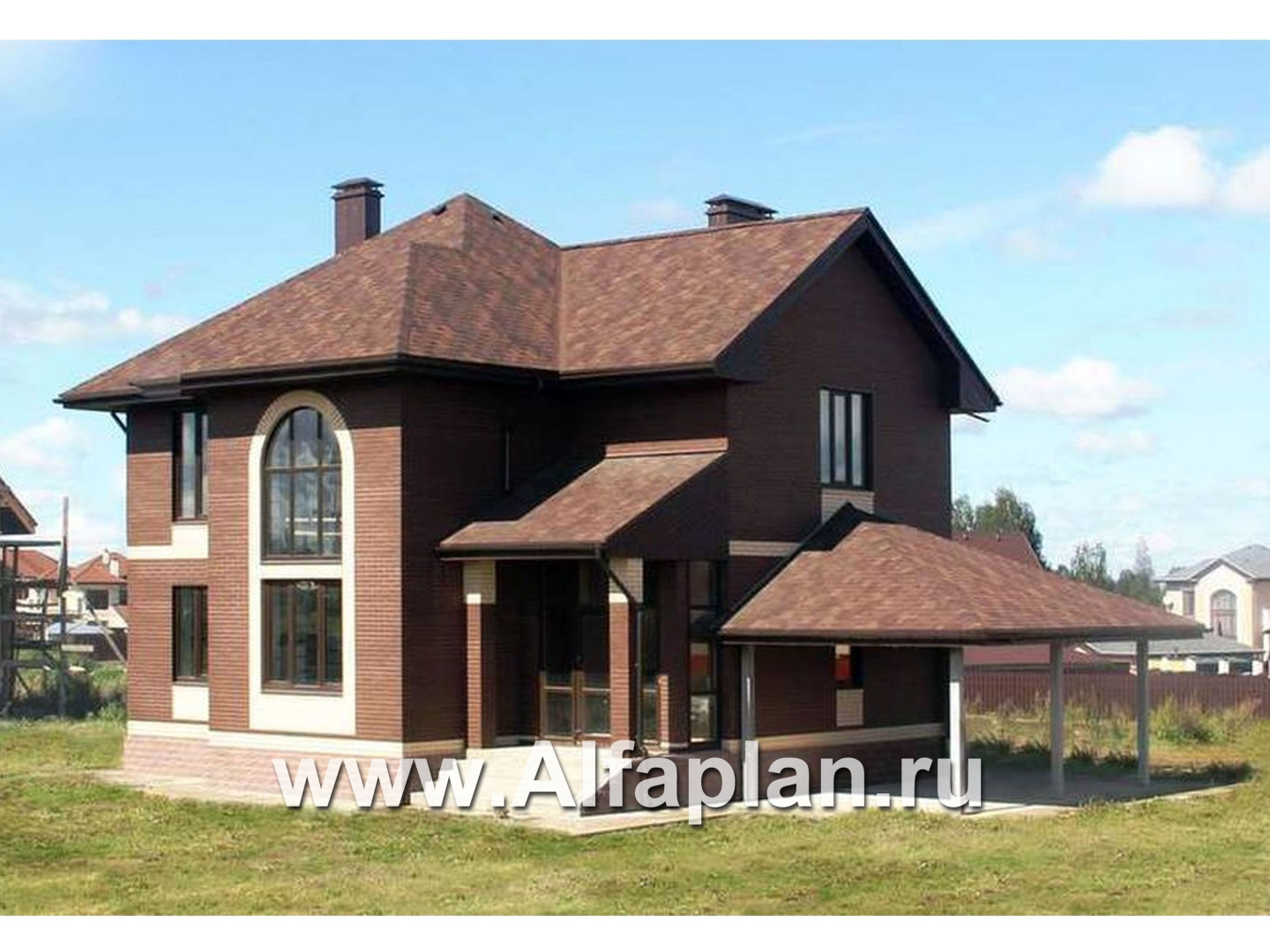

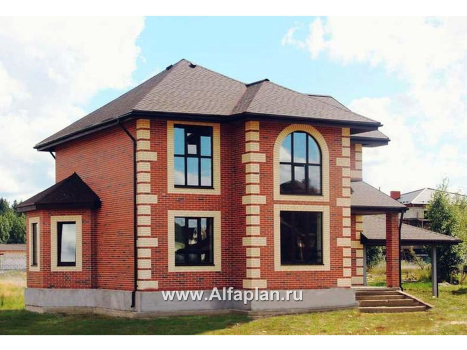

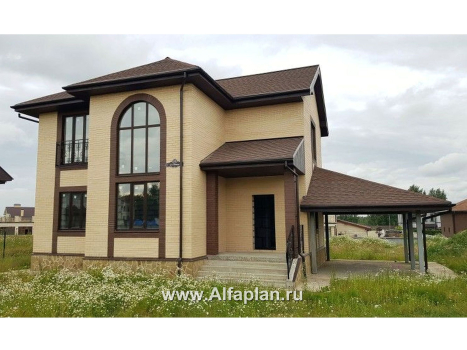

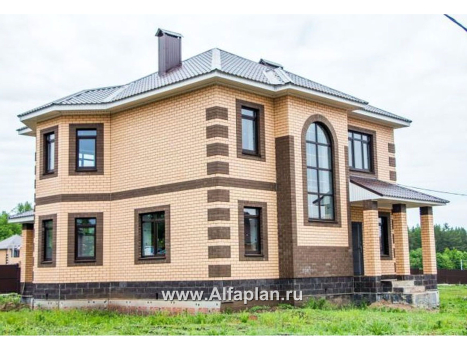

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита
27.2  м3
Тип наружных стенкирпич или газобетон
103.5/102.1  м3
Тип внутренних стенкирпич
22.7  м3
Тип перекрытиймонолитный ж/б над первым и вторым этажами
12.5 + 13.6  м3
Крышапо деревянным стропилам
Тип кровлибитумная черепица
225.0  м2
Наружная отделкаоблицовочный кирпич, штукатурка
272.4 (л.кирпич)  м2
Наружная отделка цоколяискусственный камень
Количество этажей2
Верхний этаж - мансардный
Наличие встроенного гаража
Наличие гаража навеса
Габаритные размеры домакоробка дома без веранды и навеса
12.8 х 10.3  м
Высота домаот пола первого этажа
9.35  м
Высота 1-го этажаот пола до потолка
3.0  м
Высота 2-го этажаот пола до потолка
2.75  м
Высота мансардного скосанет
Мощность котлас бойлером горячей воды
50.0 квт
Расчетная электр. нагрузкас учетом электроплиты
15.3 кВа
Утеплительминеральная вата
Показать описание



Проект небольшого коттеджа, который может быть выполнен как из кирпича, так и из газобетона. Следовательно, мы можем отнести этот дом к категории «проекты кирпичных и газобетонных домов». Фундамент дома – монолитная ж/б плита.

В целом, у дома потрясающе эстетичный вид. Однотонный фасад, обрамленный невысоким, темным цоколем, огромное арочное окно на два этажа и французский балкон – все это придает коттеджу необыкновенный уют и стать. Крыльцо дома сразу привлекает внимание своим простором. Также элементы, придающие коттеджу архитектурный лоск – это шикарная, просторная терраса и эркер, расположившийся с боковой стороны, в который на первом этаже вмещается часть гостиной.

При сравнительно небольшой площади дома, менее 150 м2, удалось создать не только комфортную, но и интересную планировку. Так столовая решена со вторым светом и большим окном во всю высоту,  что придает не только парадность этому помещению, но и  позволяет осветить холл второго этажа. В доме просторная и светлая прихожая, что сразу создает хорошее впечатление о планировке в целом. На первом этаже расположены помещения дневного пребывания семьи: гостиная, кухня-столовая, веранда. Гостиная и кухня - столовая соединяются через большой проем. Из гостиной можно выйти на ту самую веранду, занимающую площадь, равную 15-ти квадратам, что немного больше половины гостиной. Также на первом этаже есть техническое помещение, холл и санузел. Красивая деревянная лестница с забежными ступенями не только соединяет этажи, но и украшает интерьер кухни-столовой. На втором этаже расположены три спальни и ванная комната с санузлом. Высота первого этажа -3.0 м, второго – 2.75 м., чердак по проекту не эксплуатируется, подвал отсутствует. Гараж заменен стоянкой с навесом - экономичное европейское решение, что, впрочем, можно сказать и о доме в целом.

Если вы, внимательно ознакомившись с проектом, вдруг решили, что он не подходит вам по тому или иному параметру, не спешите тратить свое время в интернете на поиски новых сайтов по недвижимости! Спешим убедить вас, что в нашем каталоге каждый из потенциальных покупателей найдет себе все, что нужно. В нашей базе припасены коттеджы совершенно разной планировки и дизайна. Проекты домов имеются, как говориться, на всякий вкус и цвет!



Просмотр ОБЪЕМНОЙ 3d-презентации (Виртуальная прогулка)

При нажатии на кнопку, сохраните у себя на компьютере, или откройте файл в формате ".pdf". Для просмотра нужен Adobe Reader версии не ниже 9,0 (загрузить можно по ссылке ). Инструкцию по просмотру вы увидите в открытом файле.

ВернутьсяЗеркальный вариант проекта
План 1 (зеркальный)
План 2 (зеркальный)
Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Ильмир из города Казань написал(а) 07.01.2015:

Добрый день! А какая длина и ширина дома без навеса и террасы.

Здравствуйте, Ильмир!
Благодарим Вас за внимание к нашим проектам и обращение в нашу студию.
Габариты без навеса и террасы 12.480х9.900.

Галина написал(а) 10.06.2013:

Здравствуйте! Скажите пожалуйста, если вместо второго света сделать комнату, то сколько метров она будет? И какой будет длина и ширина комнаты? Заранее спасибо за ответ.

Галина, здравствуйте.
В случае использования 2-го света под жилое помещение, его площадь получится 9.32 м2.
Такой вариант применен в проекте 87А -2К -блокированный дом на две семьи.
Вы можете посмотреть, что получится в плане и как будет выглядеть главный фасад дома.

павел из города омск написал(а) 26.02.2013:

сколько стоит полная документация на дом далее как вы смотрите на винтовые сваи ,грунт у нас пучинистый

Павел, здравствуйте. Полный комплект чертежей сегодня стоит 32000 рубл., цена указана на сайте.
Конструкция фундамента в первую очередь определяется характеристикой грунтов на Вашем участке. Если по результатам Инженерно-геологических изысканий Вам были рекомендованы свайные фундаменты, следовательно такую конструкцию и нужно применять. Мы не разрабатываем конструкцию свайных фундаментов с монолитным ростверком, как правило, такую конструкцию строители выполняют по месту.
