Вернуться"Разумовский" - элегантный загородный дом (проект коттеджа 96A 3D)

Автор проекта: Проекты Владимира Тарасова, ООО «АДС Альфаплан»

"Разумовский" - элегантный загородный дом

Дополнительные изображенияПросмотреть зеркальный вариант проекта

Добавить проект в "Мои избранные"

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
181.60169.3585,66
Общая площадь, включая мансардный этаж, м2Общая (отапливаемая) площадь мансардного этажа, м2
249.5568.00
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)33000
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000 (29 листов формата А3)
Паспорт проекта3500
Дополнительная копия проекта3500

План 1
План 2
План 3
План 4
План цокольного этажа

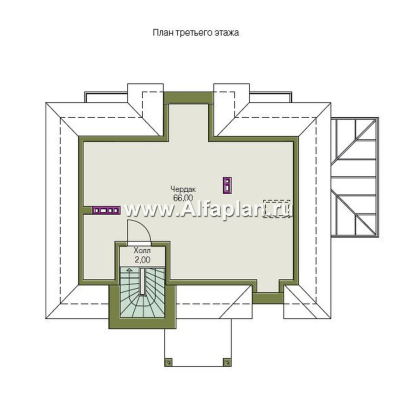

План мансардного этажа
Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади

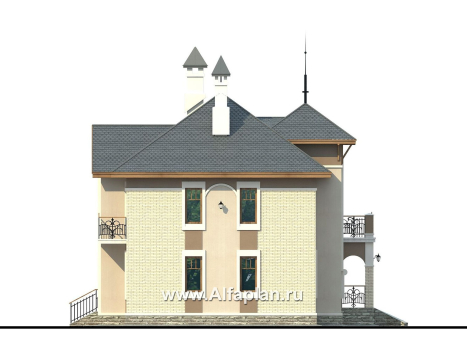

Вид слева
Вид слева
Характеристики
Тип фундаментамонолитная ж/б плита60  м3
Тип наружных стенгазобетонные блоки или кирпич (альтернативно)111.9/110.4  м3
Тип внутренних стенкирпич24.4  м3
Тип перекрытиймонолитные ж/б над 1-ым и 2-ым этажами17.0 + 15.2  м3
Крышастропильная конструкция
Тип кровлибитумная черепица197.0  м2
Наружная отделкалицевой кирпич, штукатурка130.1/155.1  м2
Наружная отделка цоколяискусственный камень 33.6 м2
Габаритные размеры домабез крылец12.3х11.3  м
Высота домаот уровня пола первого этажа10.2  м
Высота 1-го этажаот пола до потолка3.0  м
Высота 2-го этажаот пола до потолка2.95  м
Мощность котлас бойлером горячей воды50 кВт
Расчетная электр. нагрузкас учетом электроплиты17.33 кВт
Показать описание

Этот дом с первого взгляда подкупает своей утонченностью и изяществом. Его облик навеян мотивами петербуржкого модерна начала 20 века. Гармоничная среда ненавязчиво настраивает на такую же гармоничную жизнь, но при этом еще и жизнь очень комфортную. Фундаментом дома в проекте является монолитная ж/б плита. Касаемо строительства наружных стен, проектом предусматривается альтернатива – наружные стены коттеджа можно возвести как из кирпича, так и из газобетонных блоков. В этой связи дом можно условно отнести в категорию «кирпичные и газобетонные дома».

В доме два полноценных по высоте этажа, первый — 3.0м, второй —2.95 м. Также присутствует эксплуатируемый чердак. Великолепно решен парадный вход в дом. Красивый  и просторный балкон второго этажа одновременно является и изящным козырьком входного крыльца. Перильное ограждение балкона и крыльца - металлические. Высокие вертикальные окна  также являются украшением  дома.

На первом этаже  расположена  гостиная, кухня-столовая и кабинет (спальня). В холле находятся небольшая душевая и котельная. Гостиная связана с кухней-столовой через открытый арочный проем. Такой же арочный проем ведет из гостиной в холл. Гостиная частично двусветная. Большая высота позволила получить великолепный оконный витраж. Он работает как на интерьер, так и на экстерьер дома, формируя  его внутреннее  пространство и внешний вид. Дополнительный уют гостиной придает наличие в ней камина.  Интересно решена лестница, она оформлена в виде башни с шатровой кровлей. На втором этаже расположены три спальни и ванная комната. Объединяет их лестничный холл. Даже это обычно утилитарное транзитное пространство решено в проекте с изяществом. Отсюда открывается вид на гостиную и есть выход на балкон. Балконы имеют и две спальни. Назначение чердака определят сами хозяева дома. Его площадь не включена в общую площадь дома. В проекте  имеется  зеркальное изображение  строения (и его поэтажная планировка). Это значительно облегчит работу по выбору места под строительство дома  на земельном участке, учитывая его освещенность и удаление от соседних построек.

Если по каким-либо параметрам этот дом оказался для вас неподходящим, помните, что на веб-сайте alfaplan.ru в общем каталоге вы всегда встретите огромный выбор! Просматривайте прочие проекты коттеджей (которых у нас примерно пятьсот) либо ищите в каталоге вариацию на этот проект, в котором бы отсутствовали не понравившиеся вам детали.







Просмотр ОБЪЕМНОЙ 3d-презентации (Виртуальная прогулка)

При нажатии на кнопку в компьютере откроется файл в формате ".pdf". Для просмотра нужен Adobe Reader версии не ниже 9,0 (загрузить можно по ссылке ). Инструкцию по просмотру вы увидите в открытом файле. Вы можете сохранить файл в компьютере и рассматривать проект коттеджа без подключения к Интернету.

Версия для печати / сохранить на компьютере / посмотреть с высоким качеством

При нажатии на кнопку загрузится файл формата *.pdf. Для перехода из этого файла к просмотру проекта на сайте кликнете в любое место на картинке дома

Дополнительные изображения

Доп. изображение 1
Доп. изображение 2
Зеркальные изображения
План 1 (зеркальный)
План 2 (зеркальный)
План 3 (зеркальный)
Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Елена из города Чернигов написал(а) 01.05.2013:

Здравствуйте! Спасибо за замечательный сайт. По данному проекту такой вопрос: возможно ли за домом устроить крытую террасу с выходом из кухни? Не повлияет ли это отрицательно на внешний вид дома?

Елена, здравствуйте.
Благодари за такой хороший отзыв о нашем проекте.
Можно к заднему фасаду пристроить крытую террасу. Мы Вам можем предложить выполнить такой вариант в Паспорте проекта за небольшую доплату.
Что не исключает возможно реализации Вашей идеи самими строителями по месту.

Алексей из города Брянск написал(а) 01.04.2013:

Проект просто влюбляет в себя! Мой товарищ заканчивает его реализацию и, хочу согласиться с Виктором, залу не хватает ширины, простора. Зал смотрелся гораздо интереснее если бы был хотя бы на 1,5-2 метра шире. Полностью согласен, дом шикарный, но гостинной не хватает объема. Есть ли проект с расширенной гостинной?... и желательно с пристроенным гаражом (хотя последннее не критично).

Алексей, здравствуйте.
Приносим извинения за задержку с ответом, технический сбой.
Варианта с гостиной больших размеров к этому проекту нет, а вот вариант с пристроенным гаражом можем выполнить для Вас в Паспорте проекта за небольшую доплату.

Благодарим за такой хороший отзыв о нашем проекте.

Елена из города Москва написал(а) 06.11.2012:

Добрый день! Продолжаем изучать данный проект. Возник вопрос по фундаменту. Глубина заложения плиты и её толщина? Является ли фундаментная плита полом первого этажа? Уровень пола первого этажа над землей?

Елена, здравствуйте. В проекте разработана фундаментная монолитная ж/б плита мелкого заложения. Она закладывается на глубину растительного слоя ( 05. м от поверхности земли). Эта плита толщиной 200 мм утепляется по контуру периметра и основанию. Она не служит полом 1-го этажа, по ней выполняется засыпка песком с послойным уплотнением и уже по нему монолитная плита пола 1-го этажа. Отметка земли по проекту - - 0.9 м
