99E «Альпенхаус» - проект дома с мансардой, высокий потолок в гостиной, в стиле фахверк

Автор проекта: В. Тарасов
  • Общая площадь дома:145.34 м²
  • Площадь отапливаемых помещений:131.01 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    46 500 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    12 300 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Строительный паспорт проекта    3 500 ₽
  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 145.34 м²

«Альпенхаус» - проект дома с мансардой, высокий потолок в гостиной, в стиле фахверк - технические характеристики

Срок готовности проект готов, срок 3 дня
Тип фундамента монолитная ж/б плита 37 м³
Тип наружных стен кирпич/газо(пено)бетонные блоки 72 м³
Тип внутренних несущих стен кирпич/газо(пено)бетонные блоки 13.1/12.9 м³
Тип перекрытий монолитная ж/б плита над 1-ым эт, по деревянным балкам над 2-ым
Тип кровли битумная черепица 223 м²
Наружная отделка стен лицевой кирпич, декоративная штукатурка 131.4/45.6 м²
Наружная отделка цоколя облицовочный камень
Гараж Без гаража
Габаритные размеры дома без крылец 11.8 м x 10.3 м
Высота дома от уровня пола 1-го этажа 8.71 м
Высота 1-го этажа от пола до потолка 3 м
Высота 2-го этажа от пола до потолка 2.85 м
Ширина 11 м
Длина 15 м
Мощность котла с бойлером горячей воды 40 кВт
Расчётная электрическая нагрузка с учетом электроплиты 15.8 кВт
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

Небольшой уютный дом, выполненный из комбинированных материалов. Первый этаж запроектирован из кирпича  (или газобетона), второй - из клееного бруса.  Площадь дома невелика, но грамотный планировочный прием позволил получить и дополнительную жилую комнату на первом этаже и двусветную гостиную. В доме два этажа, второй- мансардный. На первом этаже расположены гостиная, кухня-столовая, спальня, веранда и  санузел.  Эти помещения группируются вокруг холла-прихожей. В небольшую котельную можно попасть с улицы.  На втором этаже расположены две спальни и ванная комната. Сверху на гостиную можно посмотреть с небольшой площадки деревянной лестницы.

Загородный дом с рациональной планировкой и компактным планом. Общая  площадь коттеджа  невелика и правильный  планировочный прием позволил получить и дополнительную жилую комнату на первом этаже, и двусветную гостиную. В доме два этажа, второй - мансардный. На первом этаже расположены гостиная, кухня-столовая, спальня и  санузел.  Эти помещения группируются вокруг холла-прихожей. В гостиной камин и открытая деревянная лестница. В небольшую котельную можно попасть с улицы.  Небольшой уютный дом, по  удобству и комфортности не уступает  домам с большей площадью, зато  значительно  дешевле  по материальным вложениям.  Светло-серый  облицовочный кирпич, примененный для наружных стен, прекрасно освежает внешний облик коттеджа. А что касается материала, из которого построены сами наружные стены, то здесь в проекте имеется альтернатива – газобетонные блоки или кирпич. Так что в этом смысле коттедж можно условно отнести к категории «кирпичные и газобетонные дома». Такой дом будет великолепно  выглядеть на зеленом загородном ландшафте. Также стоит рассмотреть это проект тем, кто имеет небольшой земельный участок.  Дом рассчитан для удобного и комфортного проживания  семьи из 3-4 человек. Площадь дома невелика, но грамотный планировочный прием позволил получить и дополнительную жилую комнату на первом этаже, и двусветную гостиную.  Если у вас в семье пожилой человек, просто необходима жилая комната на первом этаже.

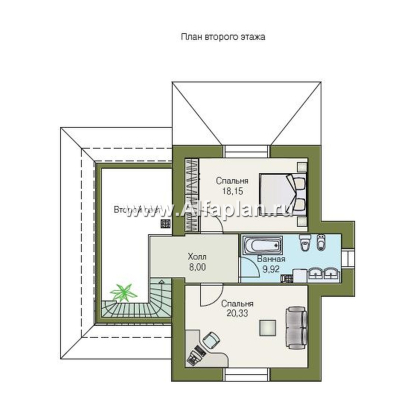

В доме два этажа, второй - мансардный.  Окно мансардного этажа украшает французский  балкончик. Над главным  входом  имеется такое же двускатное покрытие, как и над основной частью коттеджа, материал для кровли - битумная черепица. Цоколь дома, пространство от окон до цоколя, ступеньки и колоны отделаны искусственным камнем. По высоте оба этажа полноценны, мансардный  немного ниже - 2.85м.  На первом этаже расположены гостиная, кухня-столовая, спальня, техническое помещение  и  санузел.  Эти помещения группируются вокруг холла-прихожей. Из столовой имеется выход на крытую  террасу - удобное  место для отдыха  на свежем  воздухе, где можно собраться всей семьей за вечерним чаепитием.  В небольшую котельную можно попасть с улицы. Всего в доме три входа.  На втором этаже расположены две спальни и  большая ванная комната. Сверху на гостиную  открывается  вид из холла. Здесь же находится  деревянная лестница. Для удобства при выборе места под строение, в проекте предусмотрено зеркальное изображение коттеджа и его поэтажная планировка.



Комментарии 29

  • Москва и Санкт-Петербург
    Понравился Данный проект. Хотел узнать, возможно ли увеличить проемы между кухней и гостинной, в какой то степени объединить эти помещения. Да , за счет камина, телевизора в гостинной.
    • Борис, спасибо за интерес к нашему проекту. Можно в существующей несущей стене между гостиной и кухней-столовой сделать максимально большой проем, оставив пилон с одной стороны (примыкающий к наружной стене) и столб - с другой (размером 380*380).  Эта перепланировка может быть реализована силами строителей и при необходимости отражена в объеме Паспорта проекта.


    Ответ на комментарий
  • москва

    Добрый день,возможно ли в данном проекте сделать вход в котельную со стороны кухни-столовой?

    Добрый день, Виталий.
    Благодарим Вас за интерес к проектам Альфаплан и обращение в нашу архитектурную студию.
    Да, такой вариант возможен. Можно, при условии переноса кухонного оборудования, сделать вход в котельную из кухни.
    Может быть вариант и входа через душевую, в ряде проектов встречаются такие варианты.
    Ответ на комментарий
  • Комсомольск-на-Амуре

    Добрый день. Возможно ли данный проект переделать под каркасную технологию?

    Добрый день,  Денис.
    Благодарим Вас за интерес к проектам Альфаплан. Да, такая адаптация под каркас проекта 99Е возможна.
    Переработка проекта выполняется за дополнительную оплату. Срок выполнения работы-12-15 раб. дней.

    Ответ на комментарий
  • г. Москва

    Добрый день, подскажите ,пожалуйста, с какой высоты начинается мансардный скос в гостиной, там где второй свет, и в спальнях на 2-м этаже . А так же реализация проекта в красном кирпиче построена в соответствии с проектом или 2-ой этаж поднят, имеется в виду мансардный скос основной части здания? Будьте любезны, ответьте, пожалуйста. Проект очень нравится и реализация в красном кирпиче тоже. По сравнению с реализацией в желтом кирпиче 99B. в доме из красного кирпича крыша кажется выше и мансардный скос соответственно.

    Добрый день, Сергей.
    Гостиная в этом доме двусветная, потолком служит утепленная кровля. Уклон потолка начинается на высоте 3.6 м от пола , при максимальной высоте в коньке -7.5 м .
    В спальнях почти полноценная высота этажа - уклон потолка начинается на высоте 2.2 м от пола, при полной высоте помещений -2.9 м.
    Вся серия 99(А,В,Е) проектов выполнена одинаково, с одинаковыми размерами и высотными отметками.

    Ответ на комментарий
  • новосибирск

    Добрый день. Хочу построить именно такой дом. Скажите можно заменить камень на брус 200*200 проект 99Е?

    Николай, добрый день,
     Построить дом 99е из бруса, конечно, можно. Но за корректировку проектной документации мы, к сожалению, не возьмемся,
    т.к. изменение стенового материала потребует ее значительной переработки (изменению будет подлежать
    практически каждый лист проекта). Обратите, пожалуйста, внимание на проект 99А - второй мансардный этаж в этом доме выполнен из бруса.


    Ответ на комментарий
  • Воронеж

    Вчера были в доме, построенному по этому проекту. Классно. Удобное расположение комнат, особенно кухни с выходом на террасу, оригинальный внешний вид. Единственное изменение в проекте: там, где второй свет над гостиной, балкон продлен по трем сторонам, кроме того, где окно. На количество воздуха это не повлияло, а вот некую законченность придало. Очень хорошо отзывались о Проектной документации. Спасибо.

    Ответ на комментарий
  • Томск

    Добрый день. Хочу построить именно такой дом. Скажите какая толщина стен принята в расчете? Возможна ли корректировка с учетом суровых сибирских зим?

    Добрый день.
    Наружные стены предусмотрены из газобетона или пустотного кирпича ( альтернативно) т.е. и тот и другой материал заложен в проекте, рассчитан в спецификации. Конструкция стены многослойная : 375/400 мм - газобетон + слой утеплителя- Мин. вата (от 50 до 100 мм, толщина варьируется в зависимости от климатической зоны) + воздушная прослойка 30-40 мм + лицевой кирпич ( штукатурка). В случае использования пустотного кирпича, несущая часть стены — пустотный кирпич 380 мм.
    У нас на сайте в разделе Технологии строительства /онлайн размещена таблица с теплотехническими коэффициентами ограждающих конструкций по регионам. Вы сможете подобрать свой вариант стены.
    --

    Ответ на комментарий
  • Казань

    Здравствуйте!Очень понравился этот проект и хотели бы заказать его вместе с цокольным этажом со входом из дома. Это возможно? Где будет находиться вход в цокольный этаж? Не могли бы Вы предоставить адрес построенного дома в Казани по данному проекту для наглядности?

    Чулпан, здравствуйте.
    Готового Рабочего комплекта с цокольным этажом нет.
    Можем предложить выполнить для Вас вариант с цоколем в ПАСПОРТЕ проекта (без корректировки строительной рабочей документации). К такому Паспорту прикладываются типовые конструктивные узлы по цоколю ( сечения, схема армирования. Спецификации).
    Корректировка выполняется в соответствии с Тех. Заданинем, составленным на основании Ваших пожеланий.
    Более подробную информацию о стоимости и сроках корректировок можно посмотреть в разделе «Сервис для Заказчиков» на сайте

    Ответ на комментарий
  • Златоуст

    В этом году собираюсь строить дом. Отличный проект! Возможно вместо второго света сделать ещё одну комнату?

    Михаил, здравствуйте.
    Благодарим за такую высокую оценку нашего проекта.
    Разместить помещение на месте второго света не получится. Во-первых недостаточная высота, во вторых конструктивное решение не предусматривает наличия перекрытия в этом месте. Потолком гостиной по проекту является кровля.
    --

    Ответ на комментарий
  • пермь

    здравствуйте! очень красивый фасад дома и удобная планировка. возможно ли добавить балкон или лоджию с заднего фасада дома. спасибо.

    Екатерина, здравствуйте. Можно козырек над террасой заменить на балкон. С таким конструктивным изменением смогут справиться строители. Если потребуется отразить это изменение документально, можно внести в Паспорт проекта.

    Ответ на комментарий
  • Красноярск

    Здравствуйте! Очень красивый дом! Скажите, пожалуйста, можно ли возле выхода из кухни на веранду установить окно, а маленькое окно убрать? Спасибо.

    Евгений, здравствуйте. Да, можно. Лучше сделать не одно окно, а для сохранения симметрии заднего фасада два небольших окна по обе стороны от выхода на террасу. С такой задачей смогут справится сами строители, можем мы выполнить такую корректировку в Паспорте проекта.

    Ответ на комментарий
  • Сочи

    Отличный проект. Спосибо что Вы есть...Мечтаю о таком доме в Сочи...

    Добрый день. Благодарим за отзыв о нашем проекте.

    Ответ на комментарий
  • Подскажите, возможно ли добавить в этот проект цокольный этаж со входом из дома?

    Елена, здравствуйте.
    Можем предложить выполнить для Вас вариант с цоколем в ПАСПОРТЕ проекта (без корректировки строительной рабочей документации). К такому Паспорту прикладываются типовые конструктивнгые узлы по цоколю ( сечения, схема армирования. Спецификации).
    Корректировка выполняется в соответствии с Тех. Заданинем, составленным на основании Ваших пожеланий.
    Пожелания по корректировке Вы формулируете в поле для комментариев, оформляя заказ проекта ( красная кнопка на странице проекта)

    Ответ на комментарий
  • Санкт-Петербург

    Немогу понять, сколько мощности надо на такой дом, получается если котел 40квт и другие электроприборы, то сколько? Мне кажется что это очень мощный котел для такой площади или я что-то неправильно понял. Дом очень хорош, но эти вопросы меня тревожат.

    Александр, здравствуйте.
    В проекте даны расчеты и мощности котла и расчетной электрической мощности. Вы находитесь в С-Пб., попробуйте найти время подъехать к нам в офис и ознакомиться с проектом, многие вопросы будут сняты.
    --

    Ответ на комментарий
  • г. Москва

    Здравствуйте. Скажите пожалуйста можно ли сделать из крыши террасы открытый балкон на втором этаже.

    Здравствуйте, Юлия.
    Да, такую корректировку можно выполнить своими силами.
    Ответ на комментарий
  • Москва

    Красивый проект. Вопрос- в комнате со вторым светом и в с\узлах отопление - радиаторное или тёплый пол? Запроектировать 2й вар. возможно? Какая толщина газосиликата, какое утеплителение фасада, общая толщина стен по проекту?

    Алексей, здравствуйте.
    В ванных комнатах предусмотрены теплые полы, в жилых помещениях - радиаторы.
    Наружные стены предусмотрены из газобетона или пустотного кирпича ( альтернативно) т.е. и тот и другой материал заложен в проект,е, рассчитан в спецификации. Конструкция стены многослойная : 375/400 мм - газобетон + слой утеплителя- Мин. вата (от 50 до 100 мм, толщина варьируется в зависимости от климатической зоны) + воздушная прослойка 30-40 мм + лицевой кирпич ( штукатурка). В случае использования пустотного кирпича, несущая часть стены — пустотный кирпич 380 мм.

    Ответ на комментарий
  • Новосибирск
    Проект супер!!! Не подскажите каким образом будет осуществляться доставка? В какие сроки? Каким образом произвести оплату?
    Ответ на комментарий
  • Новосибирск

    Проект супер!!! Не подскажите каким образом будет осуществляться доставка? В какие сроки? Каким образом произвести оплату?

    Илья, здравствуйте.
    Благодарим за такую лестную оценку нашего проекта.
    Доставка осуществляется курьерской службой. В крупные города России 2-3 раб. дня, в областные центры и поселки 5-7 раб. дней.
    Проект отправляется в течение 2-3 раб. дней с момента поступления платежа.
    --

    Ответ на комментарий
  • Иркутск

    Добрый день! Очень понравился ваш сайт. Всей семьей часами просматриваем все ваши проекты и мечтаем! Особенно приглянулся проект 99Е. Живем в Иркутске. Беспокоит сейсмостойкость конструкции и дополнительное утепление дома.

    Александр, здравствуйте.
    Благодарим за такие хорошие отзывы о нашем сайте и проектах. Проект не рассчитан на строительство в сейсмозоне, хотя монолитная конструкция фундамента и перекрытий облегчает задачу к адаптации проекта к сейсмике. При строительстве в такой зоне необходим монолитный каркас, т.е. дополнительные монолитные вставки в углах дома. Как правило, эта работа выполняется по месту силами строителей.

    Ответ на комментарий
  • Санкт-Петербург

    а есть ли возможность пристройть гараж со стороны тех помещения

    Елена, здравствуйте.
    В данном проекте присоединение гаража к дому будет не самым хорошим решением. По крайней мере объемно-планировочное решение дома не предполагает такой блокировки. Имеет смысл рассмотреть проекты с гаражами, например 41А, 51В,38Е и др. Или расположить отдельно стоящий гараж (навес) на участке

    Ответ на комментарий
  • У вас множество интересных проектов!!! Этот проект тоже очень хорош, однако можно ли в данном проекте вместо второго света на втором этаже добавить комнату? Спасибо.

    Ольга, здравствуйте.

    Благодарим за теплые слова о наших проектах.

    К сожалению, в этом доме получить жилую комнату за счет перекрытия второго света гостиной не получится. Не позволит высота помещения.

    Ответ на комментарий
  • Xотелось бы узнать,сложно ли строить крышу над гостинной и вообще крышу в целом?

    Рушан, здравствуйте.

    В наши проекты не закладываться не выполнимые конструктивные и технологические решения. Для грамотных строителей выполнение такой крыши проблем не составит, тем более, что в проекте разработаны подробные чертежи стропильной конструкции.

    Ответ на комментарий
  • Прекрасный проект. Всегда хотелось иметь гостиную со вторым светом. Возможна ли замена газобетона(кирпича) на керамические блоки, или вариант использования при этом ленточный сборно-монолитный железобетонный фундамент, потребуется ли корректировка проекта?

    Возможно использование мелкоформатного керамического блока 2NF. Ленточный фундамент можем для Вас разработать. Сроки и цены на сайте в разделе Сервис для заказчика.

    Ответ на комментарий
  • Спосибо Вам за такую красоту...Это моя мечта-думаю сбудится...
    Ответ на комментарий
  • Проект нравится, хотелось бы узнать: прилагается ли смета на строительные материалы или спецификация материалов к рабочему проекту?

    Зия, добрый день.

    Благодарим за внимание к нашим проектам и обращение в нашу студию.

    В проектах есть Спецификации на все материалы, необходимые для строительства коробки дома и монтажа инженерных систем.Сметы в проектах не предусмотрены.

    Ответ на комментарий
  • возможно ли совместить систему вентиляции с кондиционированием?Какие бывают скидки на стоимость проекта?

    Александр, здравствуйте.

    Благодарим за внимание к нашим проектам и обращение в нашу студию.В проектах коттеджей, в 99 в частности, предусмотрена естественная вентиляция через вентканалы, принудительная вентиляция не предусмотрена.



    Ответ на комментарий
  • Отличный проект, с удовольствием приобрел бы его, но хотелось все таки чтобы вход в котельную был не с улицы, а в данном случае его можно сделать с кухни, а для симметрии сделать гардеробную в комнате на первом этаже. И еще в райне второго света лучше иметь более просторную площадь (например для любителей растений), а не ограничиваться небольшим пятачком выхода на лестницу.

    Евгений, здравствуйте.

    Те изменения о которых Вы пишите, реализуемы по месту силами строителей. Вы можете  из кухни или  за счет площади санузла сделать вход в котельную внутри дома,  можете добавить гардеробную. Корректировать проект для этого не потребуется. Если нужен зимний сад - можно застеклить террасу.

    Ответ на комментарий
  • Моя мечта

    Благодарим за такую лестную оценку, это действительно хороший проект.

    Ответ на комментарий
