142A «Брилланте» - проект дома с мансардой, из кирпичей, с террасой и гаражом-навесом, с пирамидальной кровлей

Автор проекта: В. Тарасов
  • Общая площадь дома:212.23 м²
  • Площадь отапливаемых помещений:183.66 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    52 300 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    13 100 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Строительный паспорт проекта    3 500 ₽

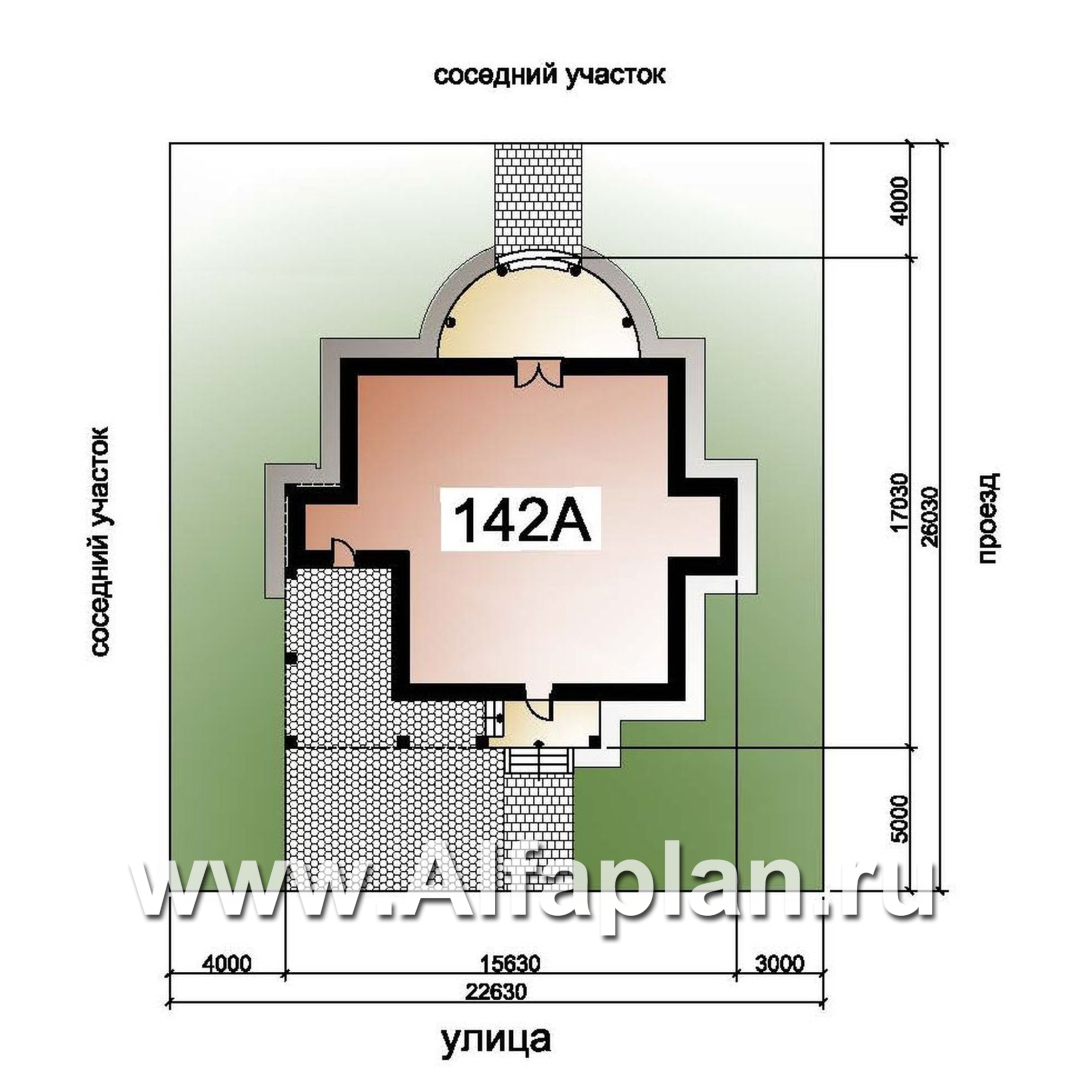

  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
Стоимость, дополнительные опции только для проектов Тарасова В.А.:
  • Корректировка Паспорта проекта
    (в зависимости от пожеланий)
    По дог.
  • Корректировка конструкций дома
    (в зависимости от пожеланий)
    По дог.
  • Разработать скрытые алюминиевые роллеты (опция, отдельный альбом - возможность уточнить у консультантов)    1 ₽
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы).

.

Общая площадь дома 212.23 м²

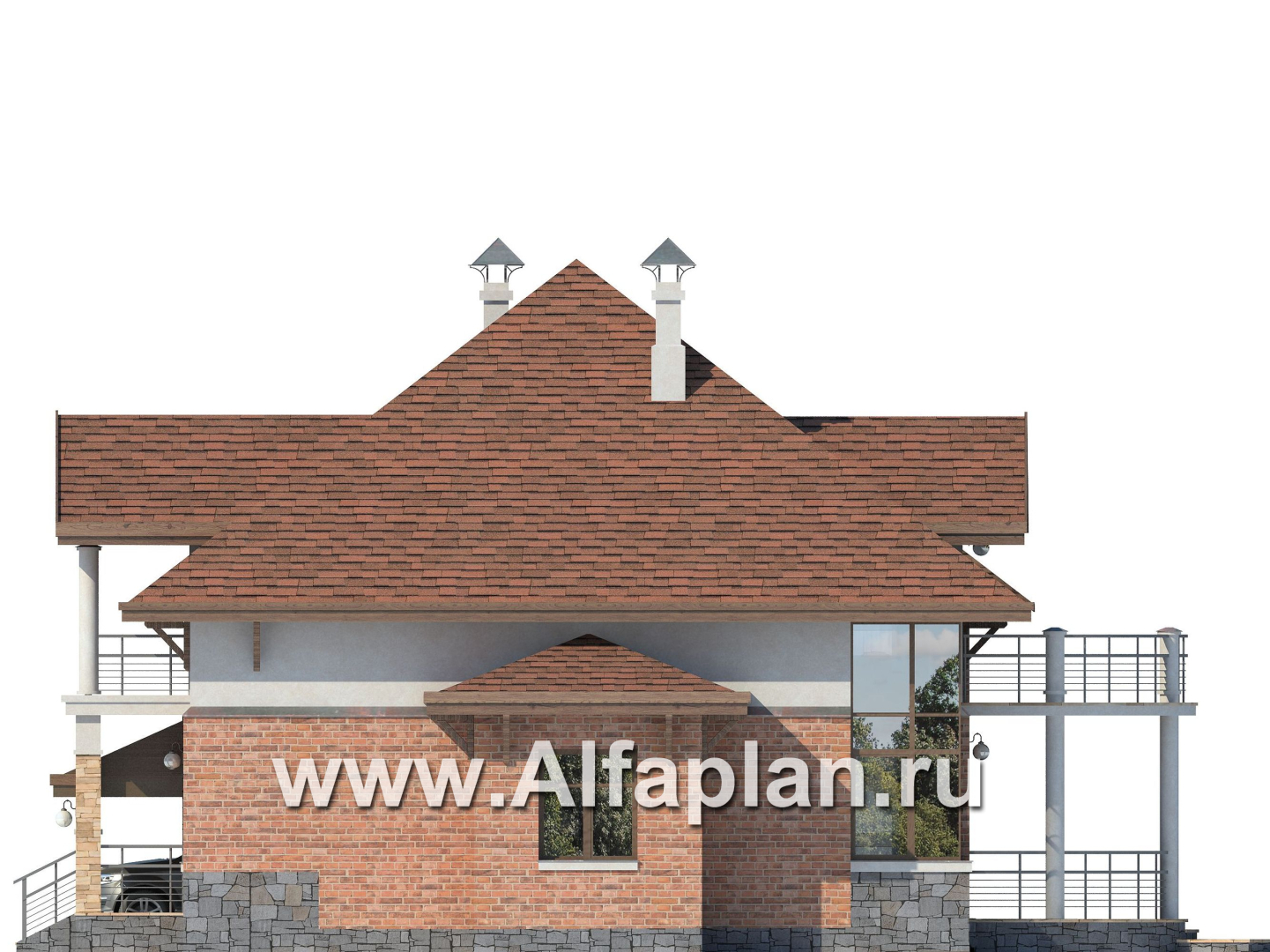

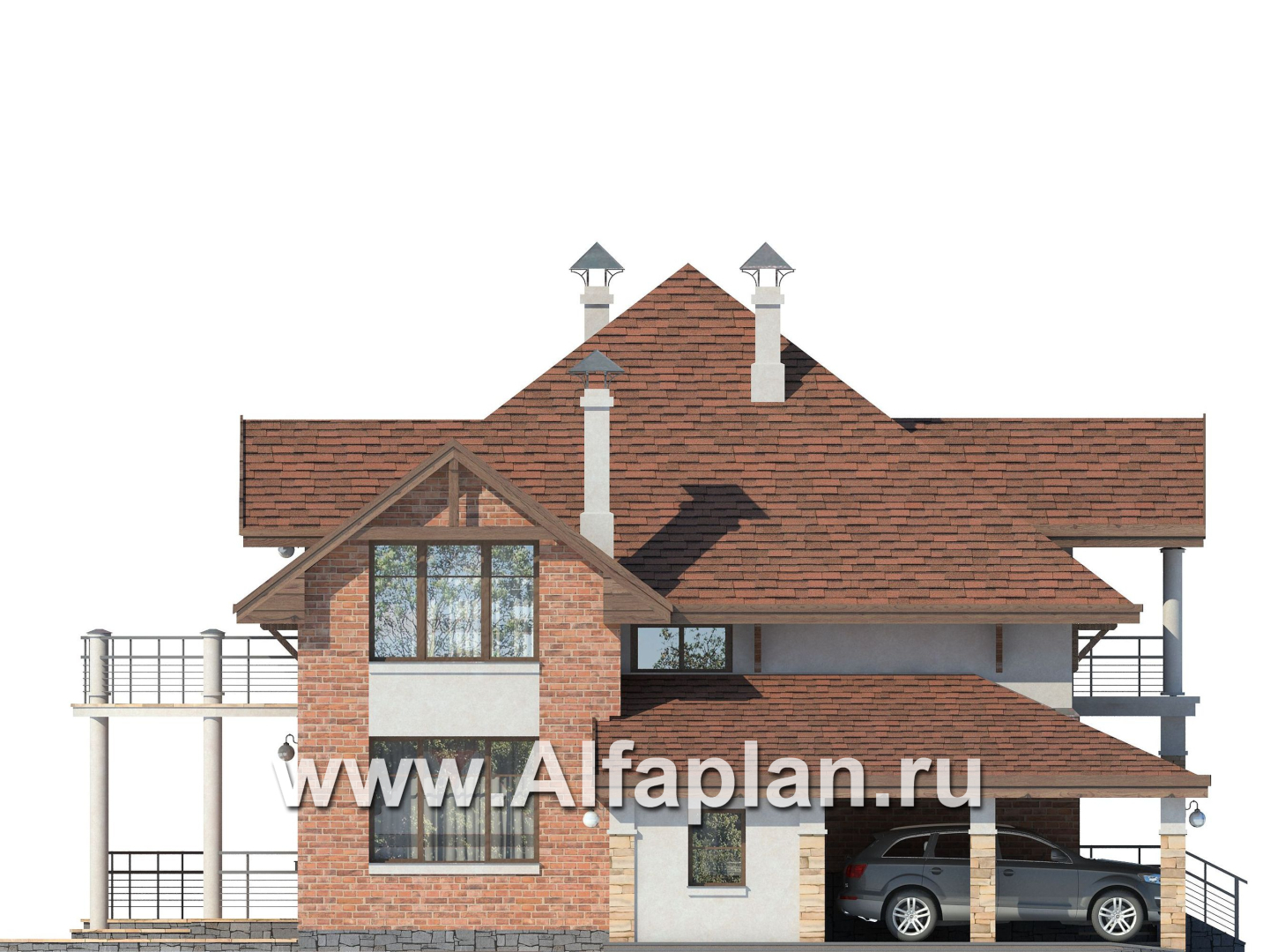

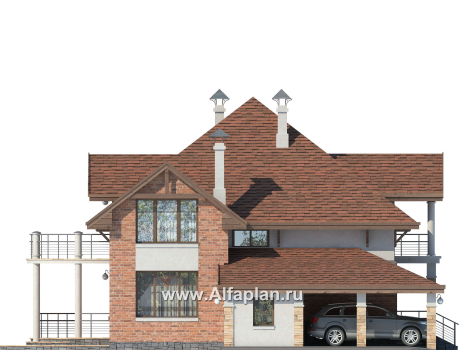

«Брилланте» - проект дома с мансардой, из кирпичей, с террасой и гаражом-навесом, с пирамидальной кровлей - технические характеристики

Срок готовности готов
Тип фундамента монолитная ж/б плита 36.8 м³
Тип наружных стен кирпич/газо(пено)бетонные блоки 85 м³
Тип внутренних несущих стен кирпич 12.2/12 м³
Тип перекрытий монолитная ж/б плита над 1-ым эт, по деревянным балкам над 2-ым 19.8 м³
Тип кровли натуральная черепица 275.7 м²
Наружная отделка стен лицевой кирпич, декоративная штукатурка 120.6/65.5 м²
Наружная отделка цоколя облицовочный камень 29.3 м²
Гараж С гаражом-навесом
Высота дома от уровня пола 1-го этажа 9.55 м
Высота 1-го этажа от пола до потолка 3 м
Высота 2-го этажа от полда до потолка 2.85 м
Высота мансардного скоса 1.99 м
Ширина 15 м
Длина 16 м
Мощность котла с бойлером горячей воды 45 кВт
Расчётная электрическая нагрузка с учетом электроплиты 8.5 17.32 кВт
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

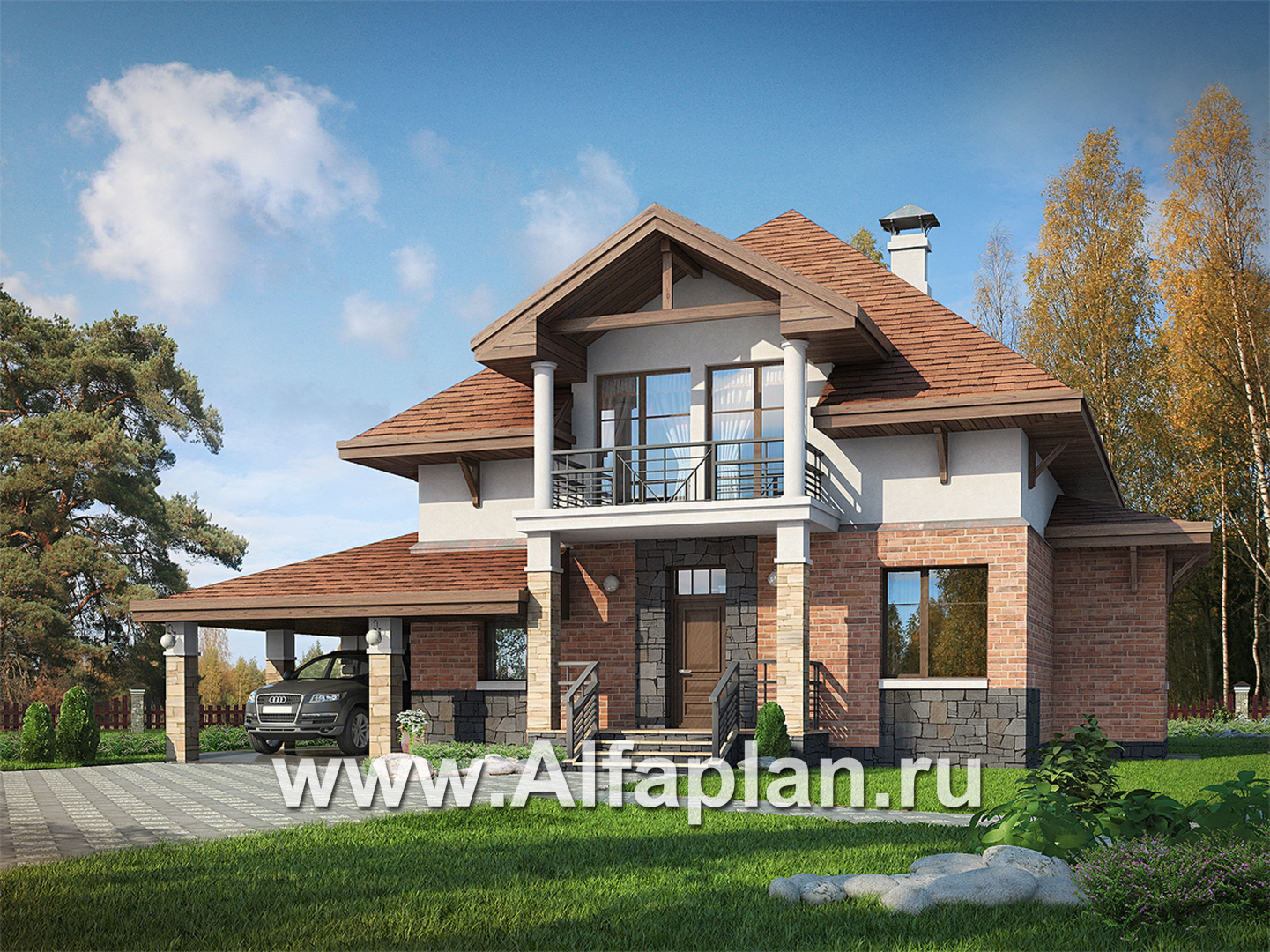

Это стильный современный проект двухэтажного дома с мансардой. В отличие от сдержанной и аскетичной модификации «В», коттедж «Брилланте» 142А имеет ряд особенностей, вносящих в его решение архитектурное и планировочное разнообразие.

Достоинствами проекта являются:

  • наличие крытой автостоянки;
  • столовая, имеющая высокое пространство второго света;

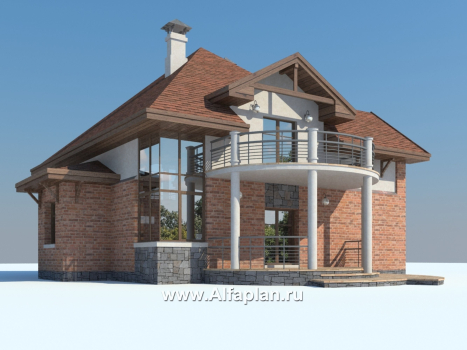

  • оригинальная полукруглая терраса с колоннами и дополнительной площадкой, где могут располагаться шезлонги или кресла-качалки;
  • два входа в котельную — с улицы и через лестничный холл.

Подробно о чертежах

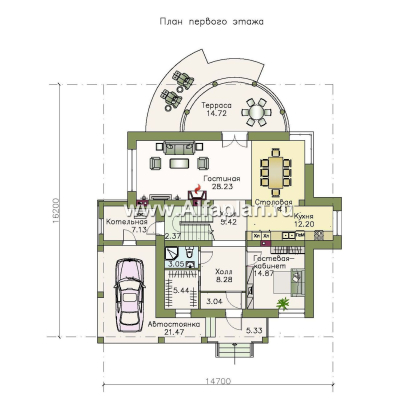

Первый этаж — активная дневная зона. Небольшой тамбур ведет в квадратный холл, откуда есть доступ в гардеробную, санузел и кабинет (по желанию его можно сделать гостевой). Прямоугольная кухня расположена в центре дома, являясь продолжением второго лестничного холла. Далее идут двусветная столовая и прекрасно освещенная гостиная с домашним кинотеатром и камином. Разделены эти два помещения условно стеклянной стеной, которая может быть как витражной, так и прозрачной. Гостиная продолжается террасой.

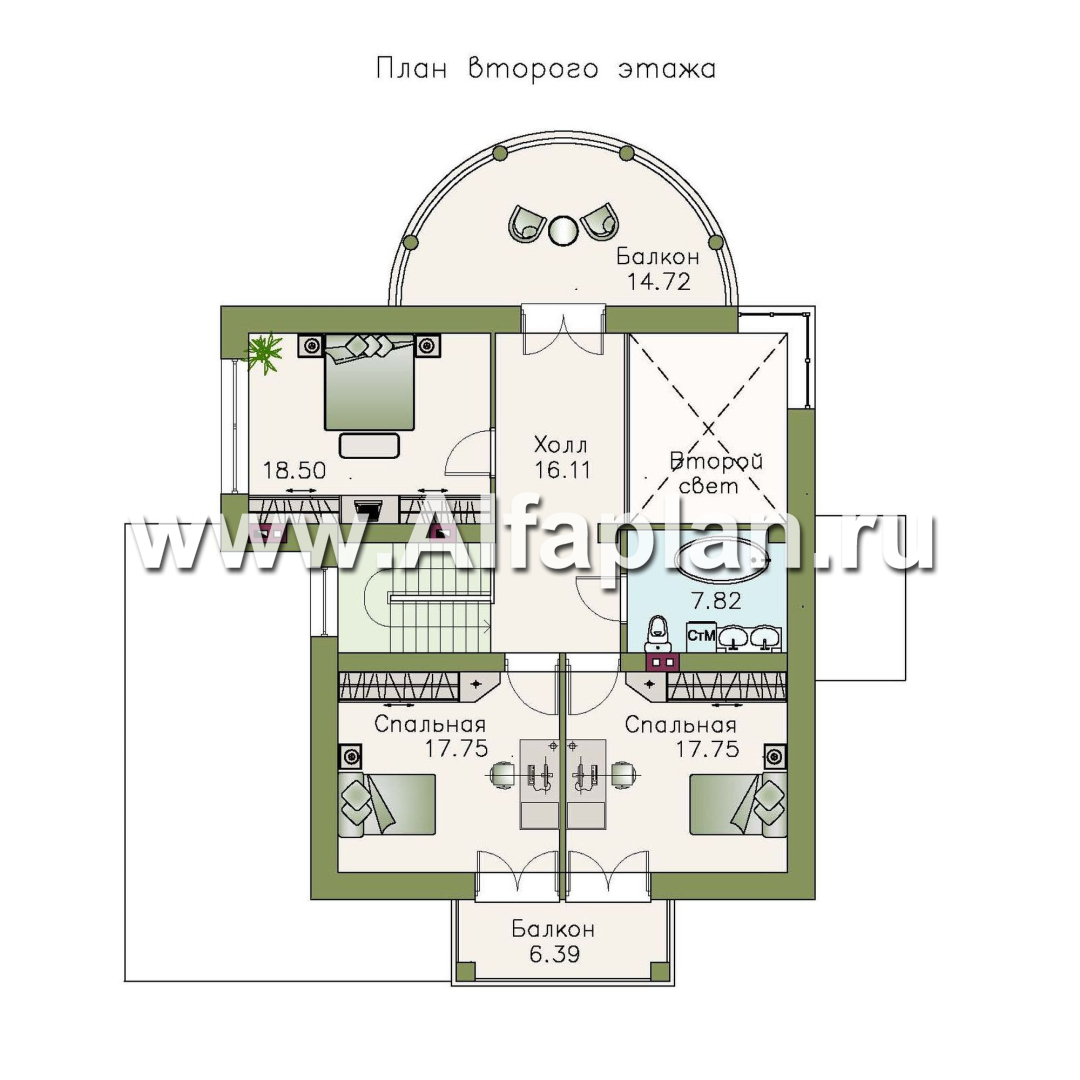

Поскольку традиционно зоны в здании распланированы поэтажно, второй этаж — «ночная» зона, где находятся:

  • три уютные изолированные спальни;
  • холл с лестницей;
  • ванная и санузел;
  • два балкона, один из которых повторяет конфигурацию террасы.

Технические детали

Отопление дома обеспечивает электрический водонагреватель – котел мощностью 45 квт. Дополнительный обогрев общих помещений создает камин, расположенный в гостиной. Кухня также оснащена электрооборудованием. Дом может быть построен в районах, где высок уровень грунтовых вод, так как проект не имеет цокольного этажа.

Комментарии 16

  • Ростов-на-Дону

    Вопрос по проекту 142A Добрый день, очень понравился проект. Есть некоторые вопросы: кажется узкой кухня и гостиная, можно узнать их ширину...и можно ли передвинуть камин в центр?

    Александр, здравствуйте.

    ширина эркера кухни 2.2 м. Ширина действительно небольшая, но сама кухня не отделена от столовой стенами, вместе со столовой и гостиной составляет единое пространство, поэтому ощущения тесноты не вызывает. Камин вместе с дымоходом можно передвинуть на другое место плана, но надо проследить, как дымоход пройдет через второй этаж ( не окажется-ли он в середине холла) и через стропильную конструкцию, не попадет-ли он на стропильную балку.

    Ответ на комментарий
  • Сыктывкар

    Добрый день! Подскажите, есть фото данного проекта в живую, на проекте выглядит очень привлекательно?

    Сергей, добрый день,

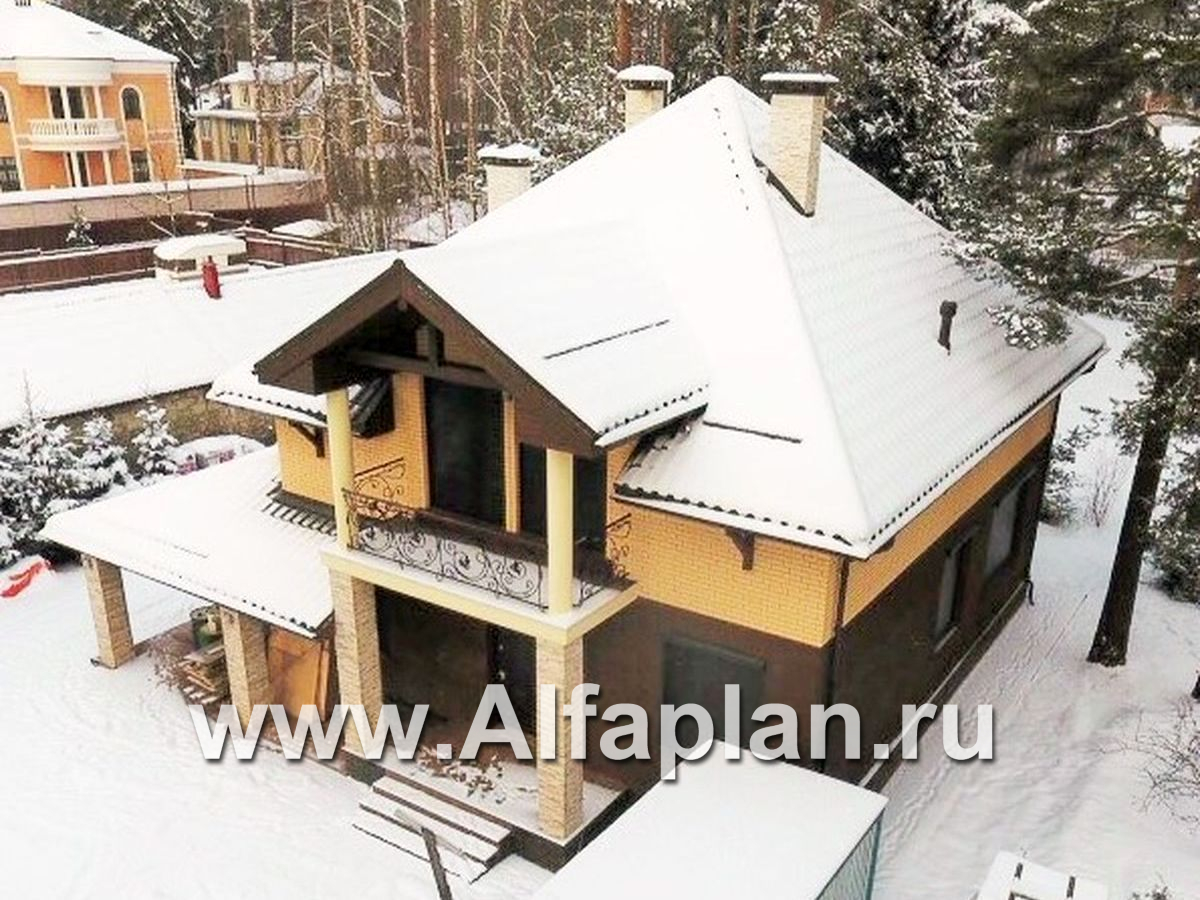

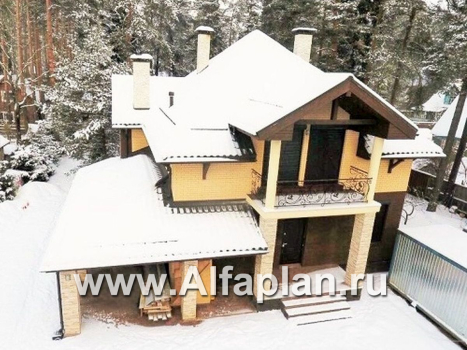

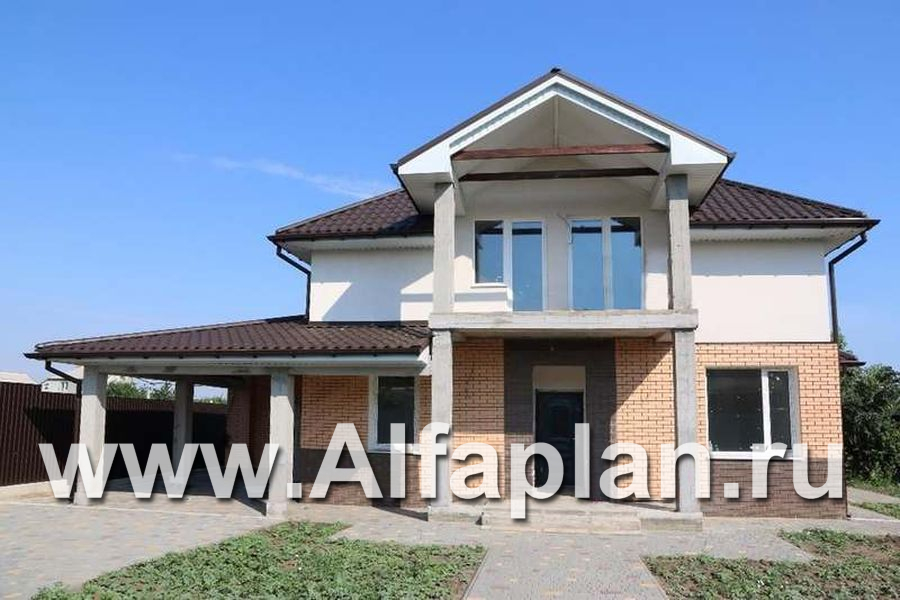

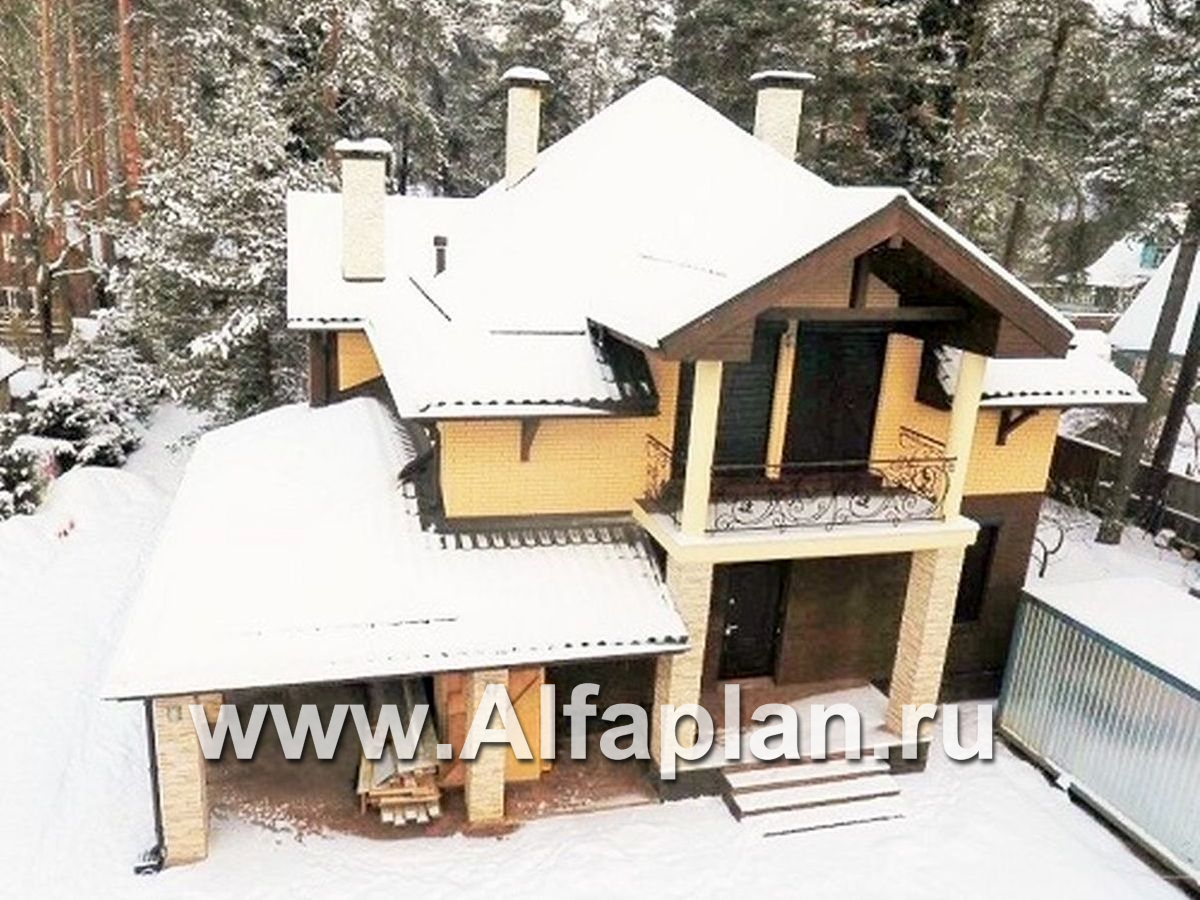

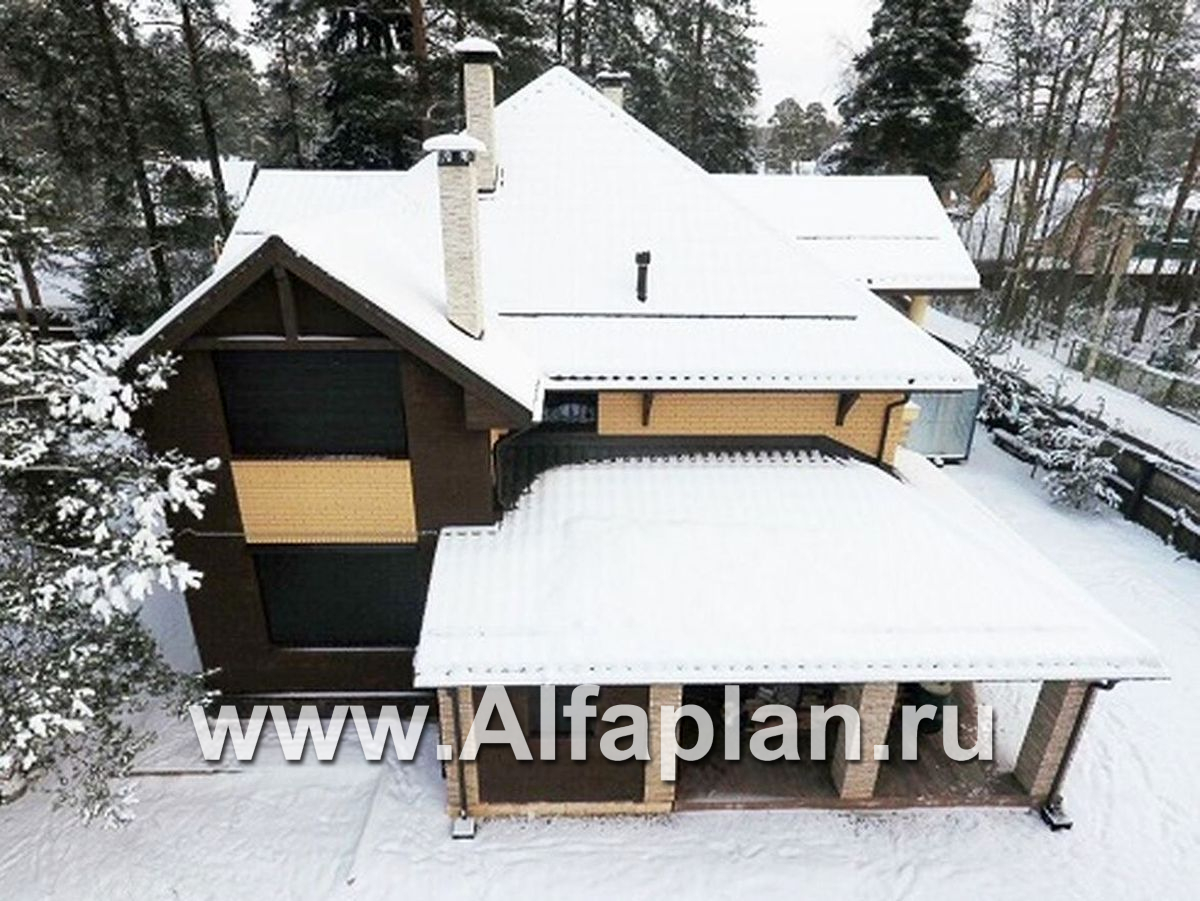

    благодарим Вас за интерес к проектам Альфаплан и обращение в нашу архитектурную студию. Фото реализаций проекта 142а Вы найдете в нашей фотогалерее на сайте https://www.alfaplan.ru/photos/1565/
    Ответ на комментарий
  • Курск

    Возможно ли заменить огромную террасу на втором этаже на обычный балкон. При заказе проекта нужны ли какие то изменения в расчетах или замену произведет строительная бригада по месту. И если необходимы все же корректировки в расчетах, как это повлияет на стоимость проекта (на какую сумму)?

    Добрый день, Михаил,
    заменить большой балкон над террасой на стандартный балкон возможно. Выполнить это можно силами строителей без внесения изменений в проект. Если все же потребуется внести изменения в объеме паспорта проекта для решения вопросов согласования, то это мы сможем выполнить по Вашему заказу. Изменения будут отображены на планах, фасадах, разрезах дома и в пояснительной записке. За корректировку рабочей документации и перерасчеты мы не беремся (готовые проекты продаются по принципу "как есть"). Касательно внесения изменений в паспорт см. подрбно подробно см. https://www.alfaplan.ru/genplan/.



    Ответ на комментарий
  • Тольятти

    Цены указаны в рублях? в ПРОЕКТЕ (спецификации) будет указано наименование поставщика оборудования и материалов. или на своё усмотрение?

    Руслан, здравствуйте.
    В проекте есть спецификации на все материалы необходимые для строительства коробки дома ( в Архитектурно-строительной части) и для монтажа Инженерных систем- в Инженерных разделxа проекта. Указываются характеристики и марка, поставщика Вы выбираете сами.
    --

    Ответ на комментарий
  • Тольятти

    ПРИКИДОЧНО цена такого проекта( строительства) с учетом материалов по нынешним ценам, заинтересован

    Руслан, здравствуйте.
    Очень сложно дать однозначный ответ на Ваш вопрос. Тем более, что мы сами строительством не занимаемся, мы - проектная студия, разрабатываем рабочую документацию для строительства коттеджей. А стоимость строительства зависит от целого ряда факторов( способа строительства(фирма, бригада, xоз способ), региона строительства, местных материалов и рабочей силы и д.т.). По опыту строительных компаний, стоящих дома по нашим проектам в Лен. области, можно сказать, что средняя стоимость 1 м2 общей площади коробки дома примерно 25 тыс рублей ( без внутренней отделки и инженерного оборудования).

    Ответ на комментарий
  • Москва

    Можно ли добавить цокольный этаж?

    Василий, здравствуйте.
    Этот проект предоставляется только в варианте предложенном на сайте, без цокольного этажа. Проектная документация с учетом цоколя не перерабатывается, что не исключает возможность возведения цокольного этажа в этом доме силами строителей.

    Ответ на комментарий
  • донецк

    строю этот проэкт. внес изменения. т.к. под фундамент делается полный котлован.сделали подвал. из минусов в моменте - ОЧЕНЬ УЗКАЯ ГОСТИННАЯ. сразу как то не посмотрели.а как стены певого этажа начали гнать , тут то и видно..

    Виталий, здравствуйте.
    Благодарим что нашли время для комментария. Странно, что гостиная Вам показалась узкой, она объединена с кухней и столовой в большое, свободное пространство. "Узкой" может показаться лишь небольшую часть в зоне камина.
    Будем очень благодарны за фотографии.

    Ответ на комментарий
  • Тольятти

    Сколько стоит оформить проект с газовым подключением, котел и кухня.

    Здравствуйте, Руслан. Вопросы по газоснабжению решаются с местными властями. В чертежах дан проект отопления и рассчитана необходимая мощность котла.

    Ответ на комментарий
  • гатчина

    подскажите проект можно подогнать под несъемную опалубку??

    Эдгар, здравствуйте.
    Мы не считаем себя сторонниками этой технологии строительства. Заметного удешевления строительства не достигается, так как речь идет об экономии только при возведении стен, а сами стены в общей стоимости дома - не более 15-20%. При этом, в доме будет применен материал с проблемными пожарными свойствами (проверьте в Пожарном Сертификате обязательный пункт - "Токсичность продуктов горения"), и стены будут паронепроницаемыми, т.е. не будут "дышать". Рабочую документацию под эту технологию мы не возьмемся перерабатывать, что не исключает возможность строительства по этому проекту в несъемной опалубке специализированной строительной компанией.

    Ответ на комментарий
  • Москва

    Понравился проект. Каковы размеры коробки? Санузлы на этажах находятся в противоположных частях, как выполнено соединение? Спасибо.

    Тимур, здравствуйте. Не понятен Ваш вопрос. В каждом санузле есть свои ВК стояки, предусмотрены вентиляционные стояки. На планах раздела ВК (водопровод, канализация) показана схема разводок- поэтажная и аксонометрическая по дому

    Ответ на комментарий
  • Минск

    дорбый день! а в 3Д покруть проект когда можно будет? и в ванной на 2 м этаже нет окна? его можно добавить?

    Андрей, здравствуйте. Пока 3D модель к этому проекту не готова, сразу по готовности разместим на сайте. В ванной комнате на втром этаже можно добавить мансардные окна верхнего света. Сделать это можно без корректировки проекта.

    Ответ на комментарий
  • Подольск
    добрый день А в случае перекрытия второго света на первом этаже возможно поставить прямое окно вдоль столовой? и так же на втором? Или по каким то причинам там могут быть только угловые окна?
    Ответ на комментарий
  • Здравствуйте, в аннотации написано, что можно перекрыть второй свет и сделать еще одну спальню на втором этаже. Куда в таком случае будет выходить окно этой спальни, каким образом изменится форма кровли, и останется ли угловой витраж в столовой при этом? Сколько будет стоить такая доработка?

    Павел, здравствуйте.
    В этом случае двусветный витраж придется заменить на угловое окно на первом этаже и применить мансардные окна на втором.
    Такие изменения возможны силами строителей, мы можем отразить их в Паспорте проекта.

    Ответ на комментарий
  • Москва

    Понравился проект, нужен цоколь, возможно? и на сколько будет дороже

    Данил, здравствуйте.
    Цокольный этаж сможем дополнить в Паспорте проекта. Стоимость работы казана на сайте в разделе сервиз для заказчиков. На сегодняшний день стоимость 1500 рубл., срок 5-7 раб. дней.

    Ответ на комментарий
  • LiPfYnprEn
    Good to see real expertise on dpilsay. Your contribution is most welcome.
    Ответ на комментарий
  • Киев

    Прямо не успеешь за Вами, только проект выбрал, а уже новый шикарный - и опять перед выбором. Замечательный дом, а возможен ли цокольный этаж хотя в паспорте проекта?

    Павел. здравствуйте.
    Благодарим за такой лестный отзыв о нашей работе. В Паспорте проекта готовы разработать для Вас цокольный этаж

    Ответ на комментарий
