452E"Галерея" - коттедж c балконом-галереей и навесом для авто

общая площадь дома, м2жилая площадь дома, м2
172.1087.52
Площадь гаража - навеса, м2
(не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)35600
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000
Паспорт проекта3500
Дополнительная копия проекта5000
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.50100
47600
При одновременном заказе вместе с Полным комплектом дома — скидка 40% на проект бани/гаража/беседки.
Вместе с этим проектом заказывают:
— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше
Вариант фундамента - ленточный монолитный глубиной заложения 1,9м5000

4.46097

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

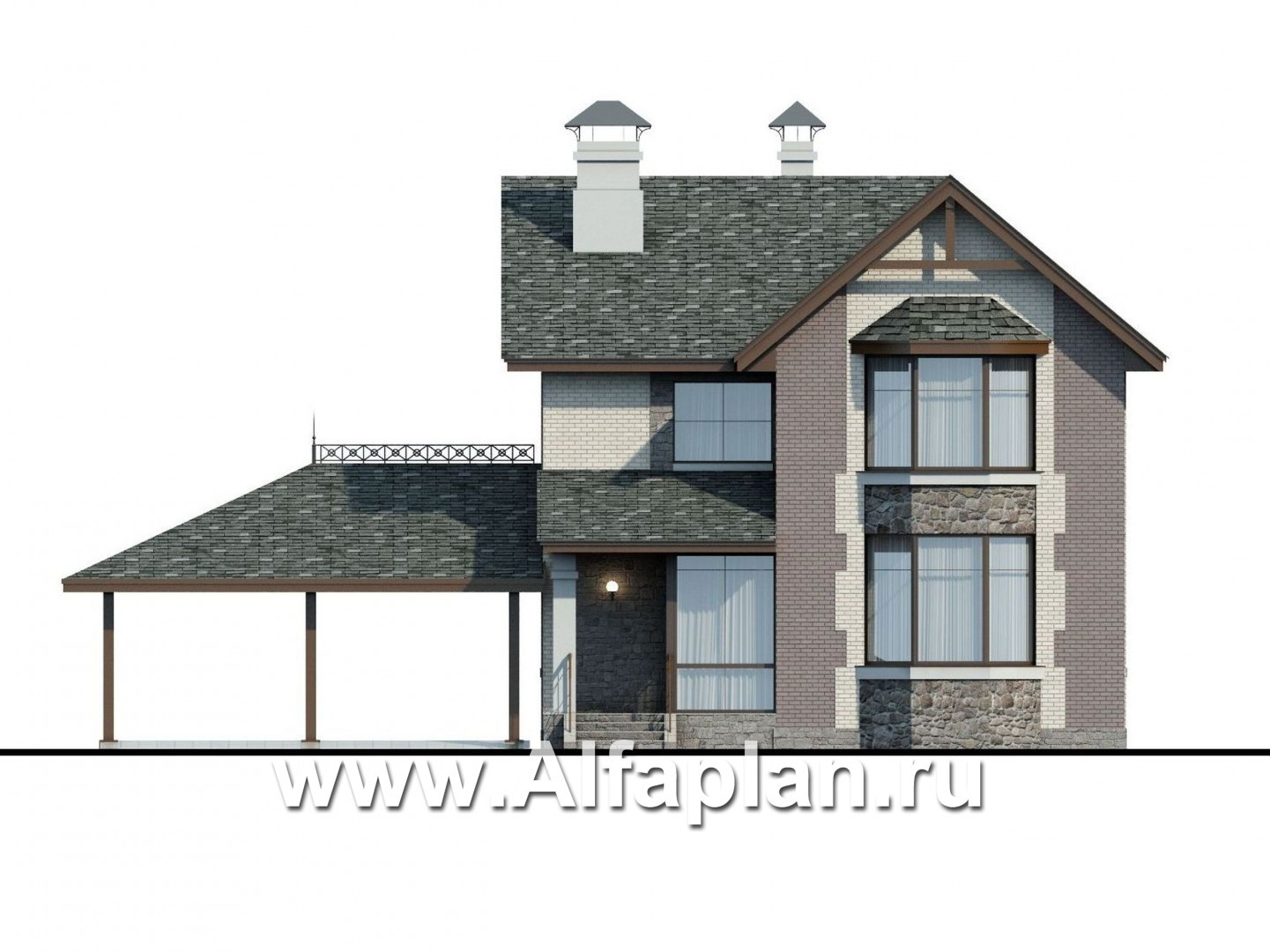

Вид спереди
Вид спереди

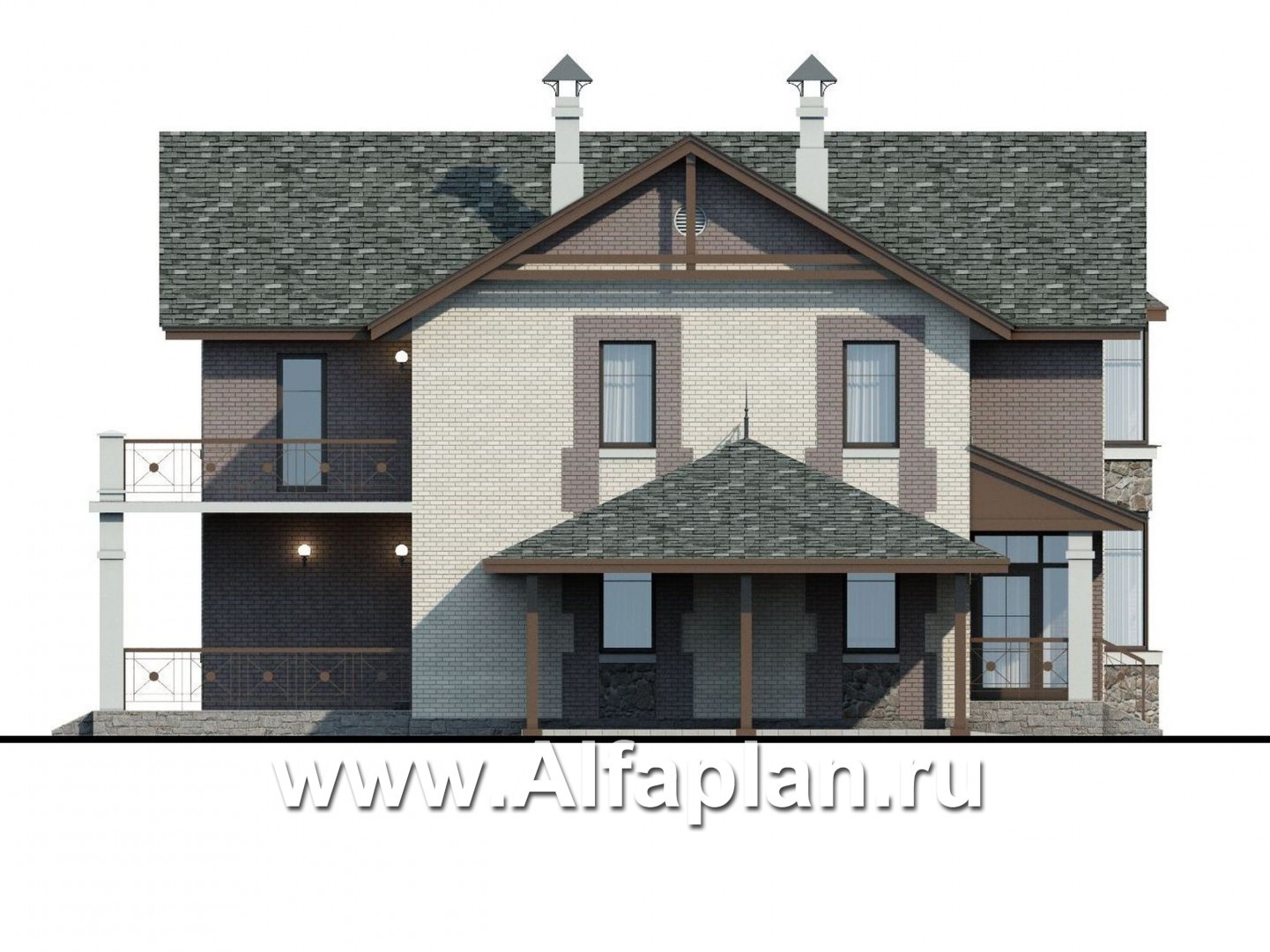

Вид справа
Вид справа

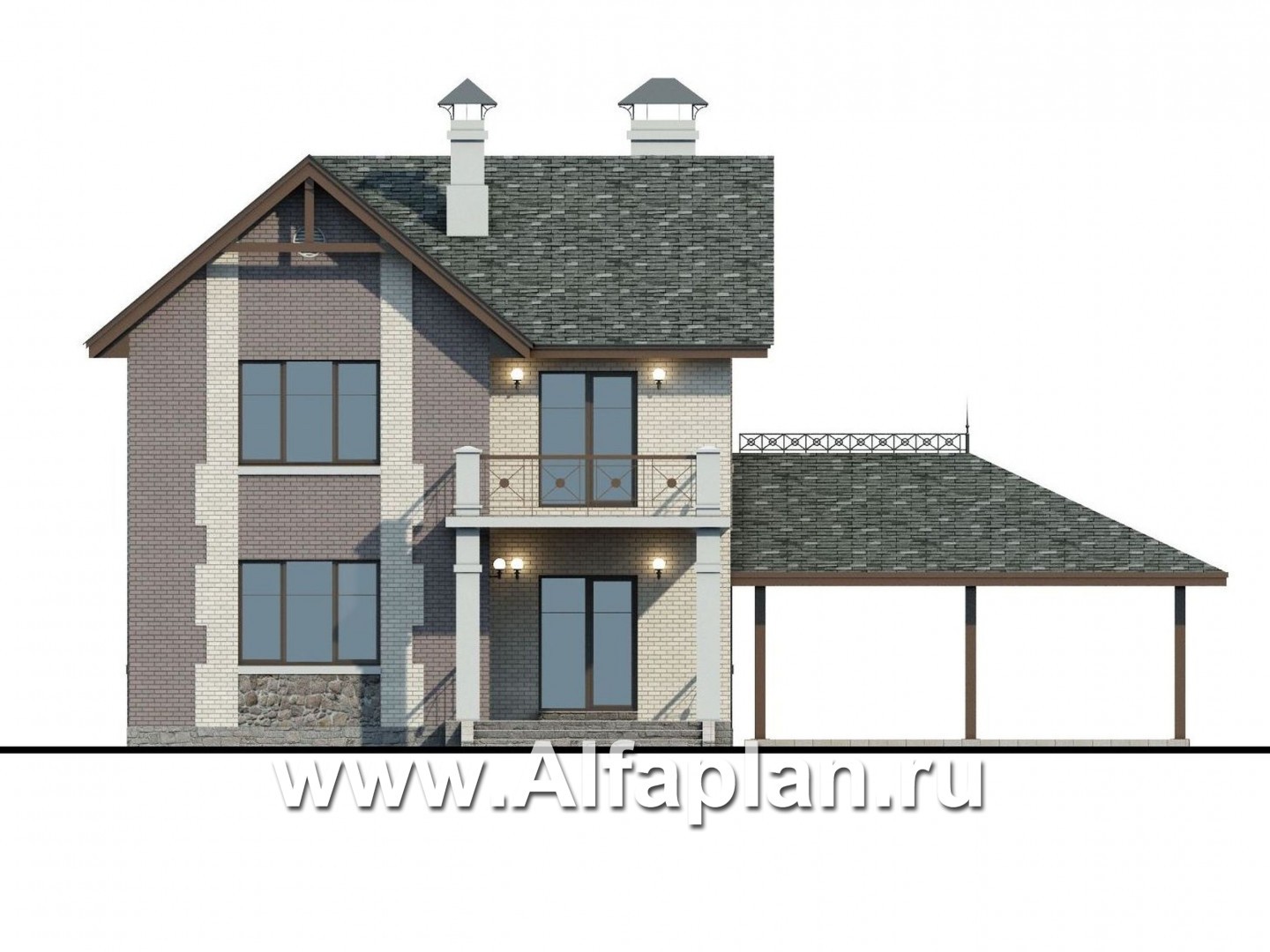

Вид сзади
Вид сзади

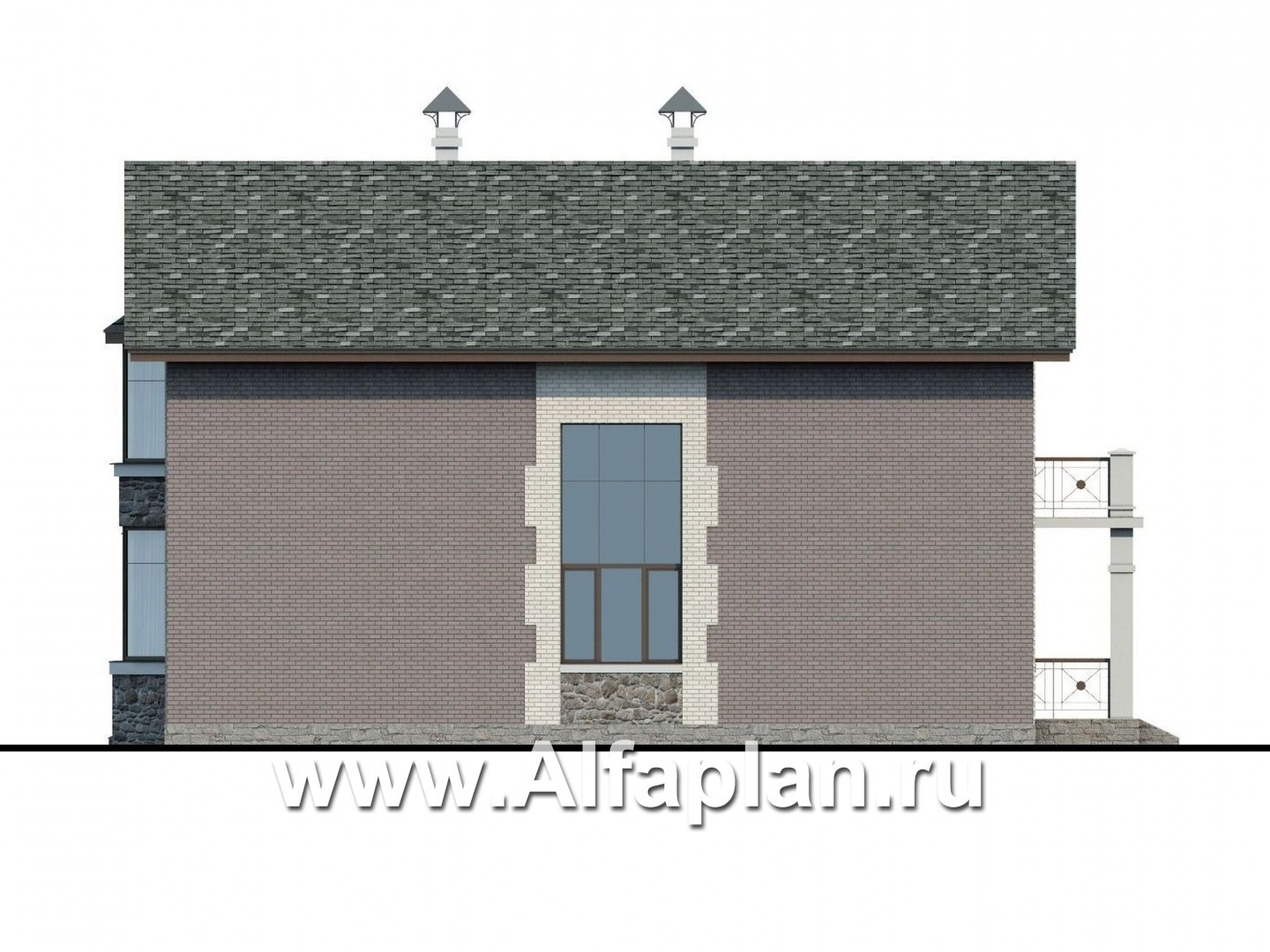

Вид слева
Вид слева
Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита
Тип наружных стенкирпич или газобетон (альтернативно)
Тип внутренних стенкирпич или газобетон
Тип перекрытиймонолитные ж/б над 1 эт. по деревянным балкам - над 2 эт.
Тип кровлибитумная черепица
Наружная отделкалицевой кирпич, штукатурка
Наружная отделка цоколяоблицовочный камень
Утеплительминеральная вата
Окнаиз ПВХ профилей

Двухэтажный дом с остекленным эркером и навесом для машин привлекает внимание изысканной сдержанностью и удобной рациональной планировкой. Проектом предусмотрены два полноценных по высоте этажа. К жилой части пристроен навес для 2  машин. Если ширина вашего участка не позволяет разместить все сооружение целиком, от навеса можно отказаться и остановится на проекте 452А — вариант без стоянки для автомобиля.

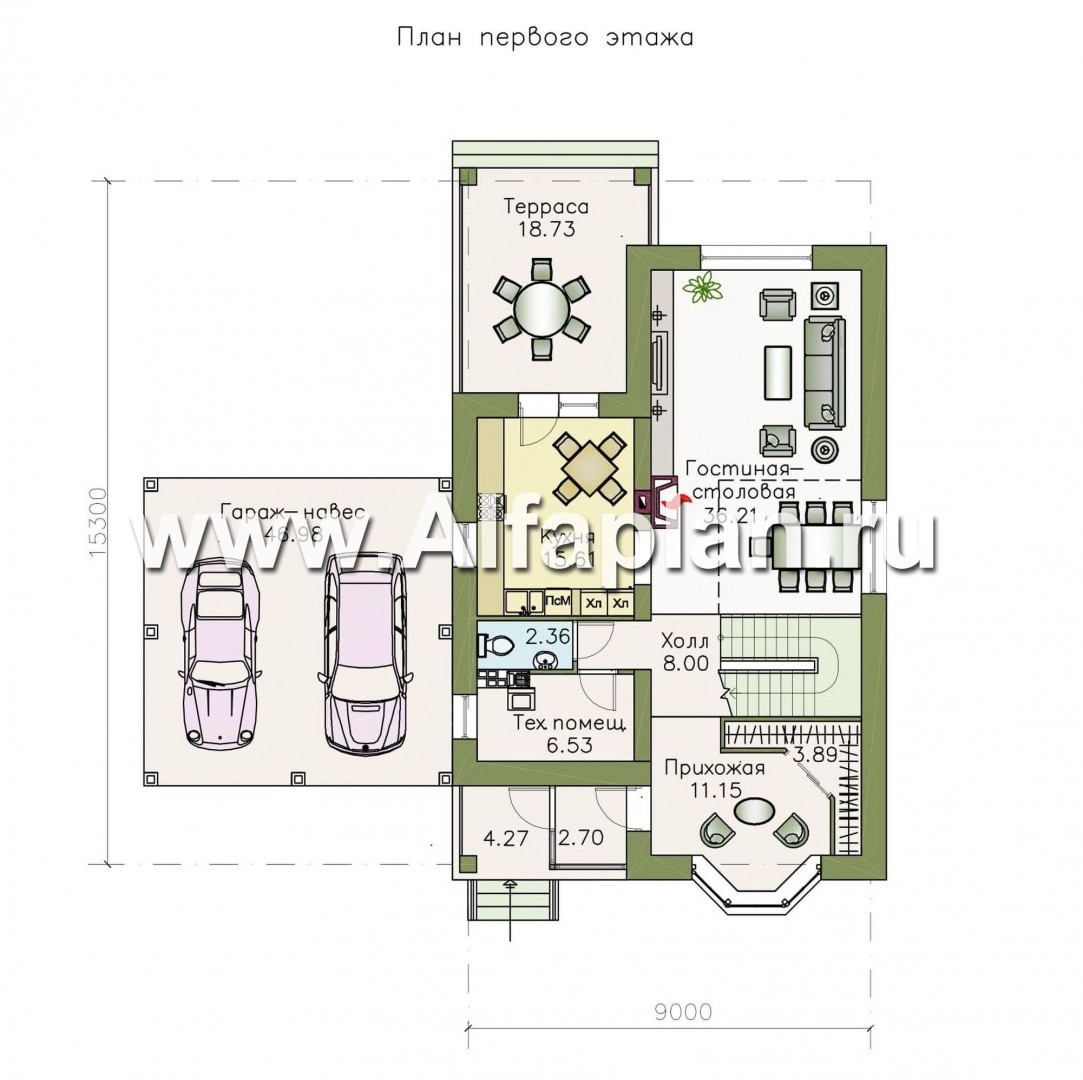

На первом этаже расположена зона дневного пребывания семьи. Гостиная и столовая решены в одном объеме. С кухней они соединены через арочный проем, от прихожей визуально отделены открытой лестницей. На прихожей хочется остановиться отдельно, это едва-ли не самое привлекательное место в доме: светлое, красивой формы с остекленным эркером.  Из кухни можно выйти на крытую террасу. В теплое время года она может стать излюбленным местом отдыха семьи, а ее кровля служить отличным солярием. Котельная расположена при входе в дом. На втором этаже проектом предусмотрены три спальни, светлая ванная комната и душевая.  На чердак ведет лаз с выдвижной лестницей.
В основание дома заложена монолитная ж/б плита, подвал отсутствует. В наружных стенах предусмотрено использование кирпича или газобетона, автоматически позволяющее рассматривать этот дом и как кирпичный и как газобетонный. Если в этом доме вам что-то не понравилось, имеет смысл рассмотреть другие готовые проекты, которых достаточно в нашей коллекции.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Мальвина из города Лабинск написал(а) 27.09.2016:

Здравствуйте! Проект- просто мечта!... Подскажите, пожалуйста, какого размера гостиная? Очень не хватает 3Д...

Мальвина, добрый день,

рады, что Вы нашли проект Вашей мечты в нашем каталоге! Гостиная в проекте "Галерея" 452Е имеет габариты: 4700 * 7700 (от стены до стены). Увы, 3Д визуализации разработаны не для всех проектов. Обратите, пожалуйста, внимание, что коттедж "Галерея" разработан в нескольких вариантах (452А, 452В, 452АС)

Дмитрий из города Санкт-Петербург написал(а) 05.02.2013:

Добрый день ! Возможна ли корректировка проекта, в т.ч. - выделение прихожей в отдельное помещение (кабинет) путём уменьшения тех.помещения (вход в дом) ? - уменьшения по длине гостиной (спальни над ней) для уменьшения общего объёма ? - строительсва гаража на 1-у машину с входом через тех помещение?

Дмитрий, здравствуйте.Вариант использования прихожей под кабинет и сокращение площади котельной возможен в том случае, если вас устроит такая небольшая площадь котельной. Можно выбрать котел такой марки, который не требует отдельного помещения котельной и может быть установлен на кухне или под лестницей. Уменьшение длины гостиной, т.е. изменение габаритных размеров дома мы на проектом уровне не выполняем. Вариант дома с навесом на одну машину - 152В.

Елена из города Ростов-на-Дону написал(а) 06.11.2012:

Здравствуйте! Очень нравится этот проект, но нам не хватает цокольного этажа, можно ли его добавить?

Елена, здравствуйте.Готового Рабочего комплекта с цокольным этажом нет.
За переработку проекта с добавлением цокольного этажа мы сейчас не возьмемся.Можем предложить выполнить для Вас вариант с цоколем в ПАСПОРТЕ проекта (без корректировки строительной рабочей документации). К такому Паспорту прикладываются типовые конструктивнгые узлы по цоколю ( сечения, схема армирования. Спецификации).
Корректировка выполняется в соответствии с Тех. Заданинем, составленным на основании Ваших пожеланий.
Пожелания по корректировке Вы формулируете в поле для комментариев, оформляя заказ проекта ( красная кнопка на странице проекта)
Более подробную информацию о стоимости и сроках корректировок можно посмотреть в разделе «Сервис для Заказчиков» на сайте http://www.alfaplan.ru/genplan/.
