159A «Новая пристань» - проект дома с мансардой, из газоблоков, планировка с кабинетом на 1 эт, с террасой

Автор проекта: В. Тарасов
  • Общая площадь дома:170.13 м²
  • Площадь отапливаемых помещений:150.44 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    48 200 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    12 300 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Строительный паспорт проекта    3 500 ₽
  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 170.13 м²

«Новая пристань» - проект дома с мансардой, из газоблоков, планировка с кабинетом на 1 эт, с террасой - технические характеристики

Срок готовности проект готов, срок 3 дня
Тип фундамента монолитная ж/б плита 33.3 м³
Тип наружных стен кирпич/газо(пено)бетонные блоки 97 м³
Тип внутренних несущих стен кирпич 14/13.8 м³
Тип перекрытий монолитная ж/б плита над 1-ым эт, по деревянным балкам над 2-ым 16.5 м³
Тип кровли битумная черепица/металлочерепица/натуральная черепица 238 м²
Наружная отделка стен лицевой кирпич, облицовочный камень 235.9/24.4 м²
Наружная отделка цоколя облицовочный камень 19.1 м²
Гараж Без гаража
Высота 1-го этажа от пола до потолка 3 м
Высота 2-го этажа от пола до потолка 3 м
Высота мансардного скоса 2 м
Ширина 13 м
Длина 13 м
Мощность котла с бойлером горячей воды 40 кВт
Расчётная электрическая нагрузка с учетом электроплиты 17.7 кВт
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

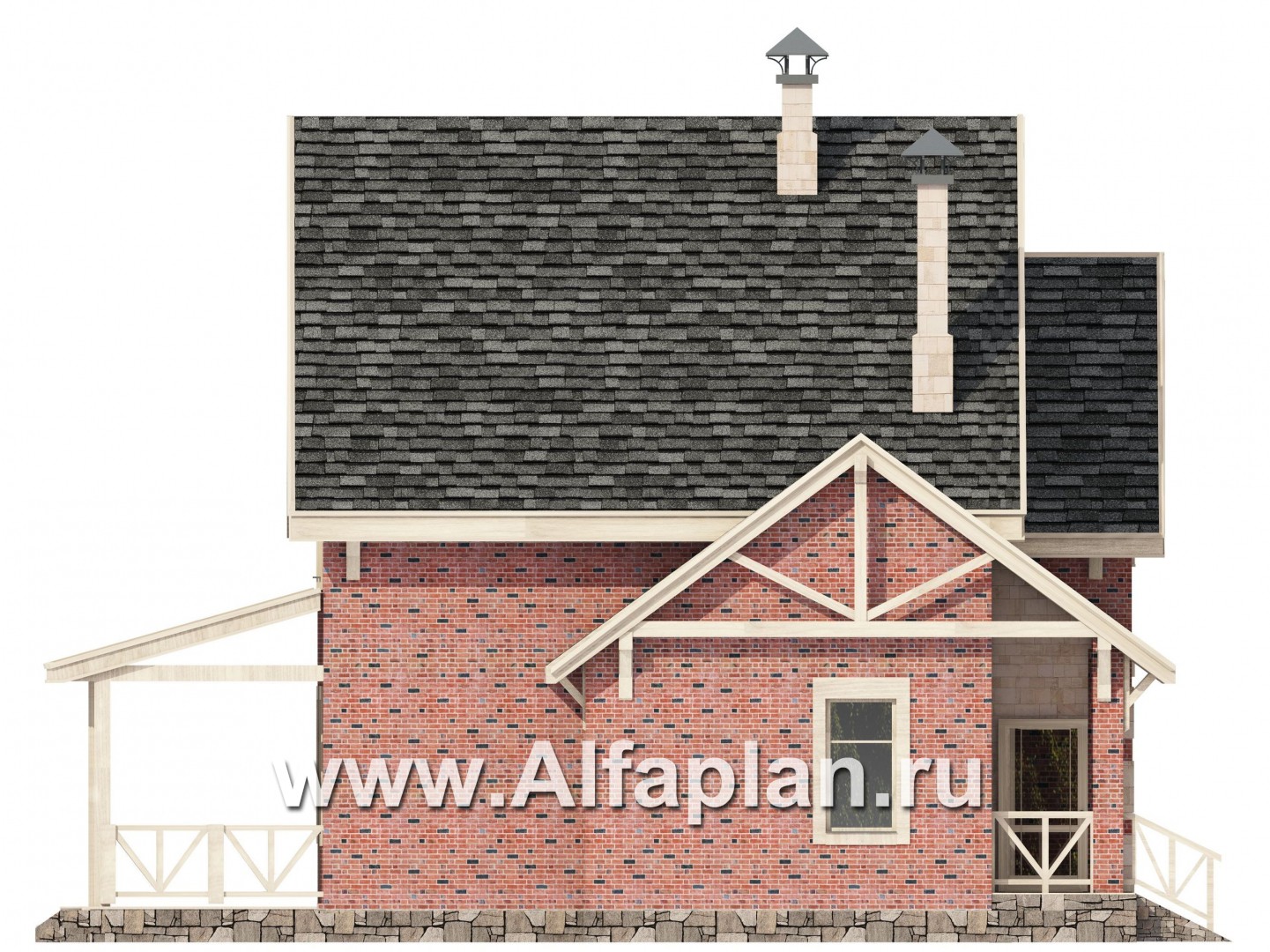

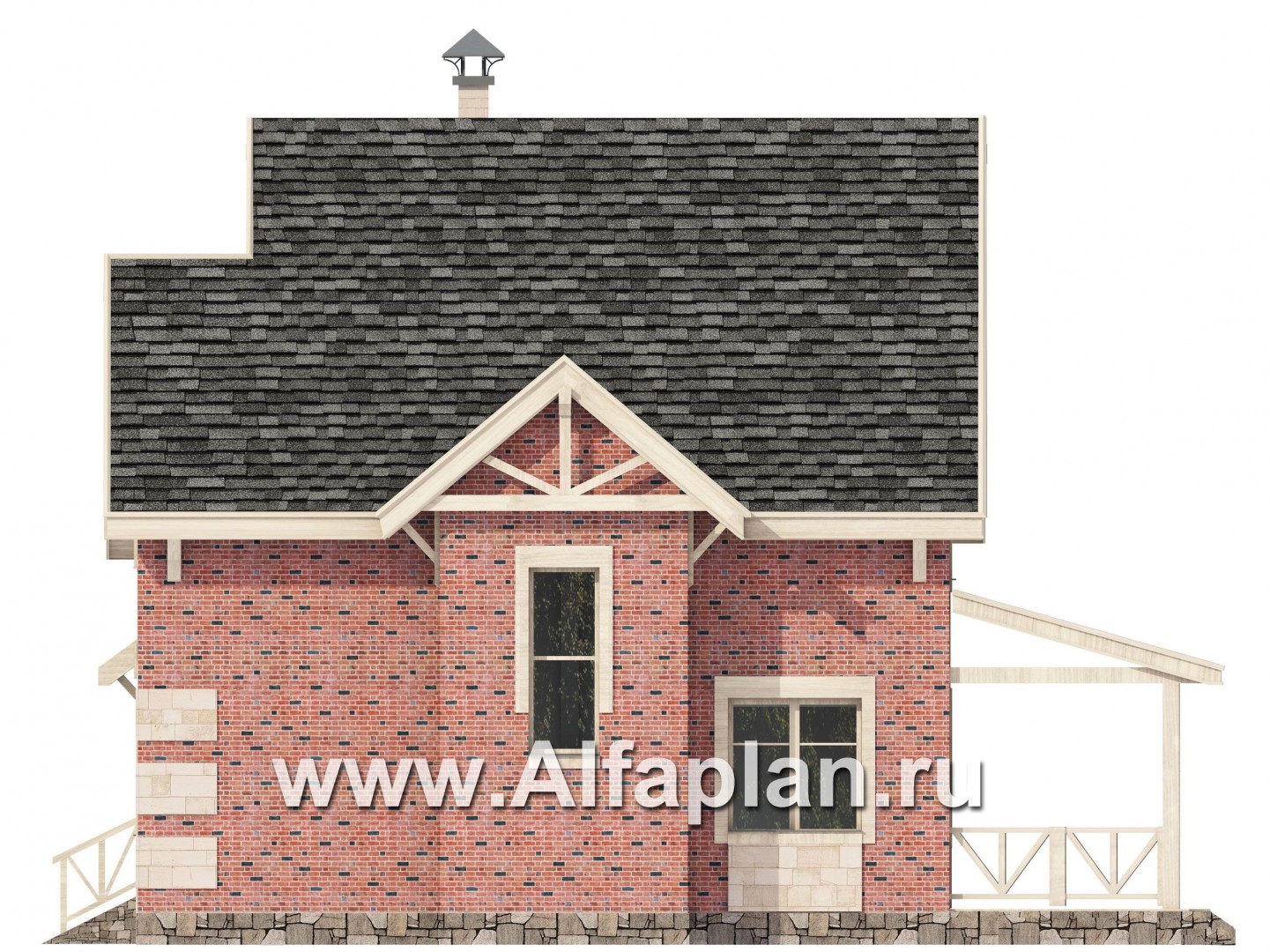

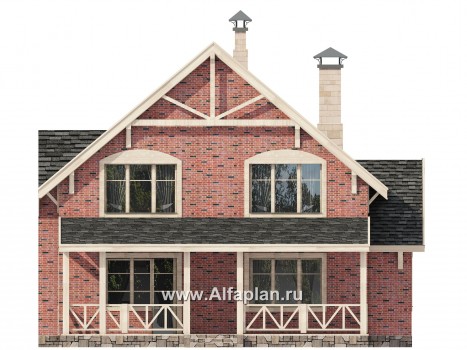

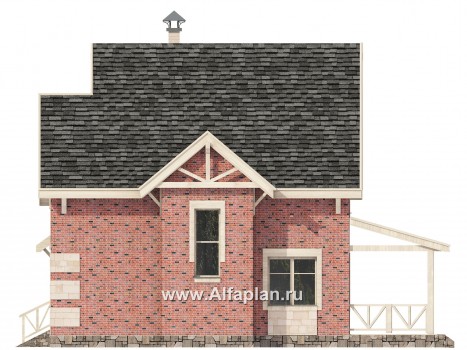

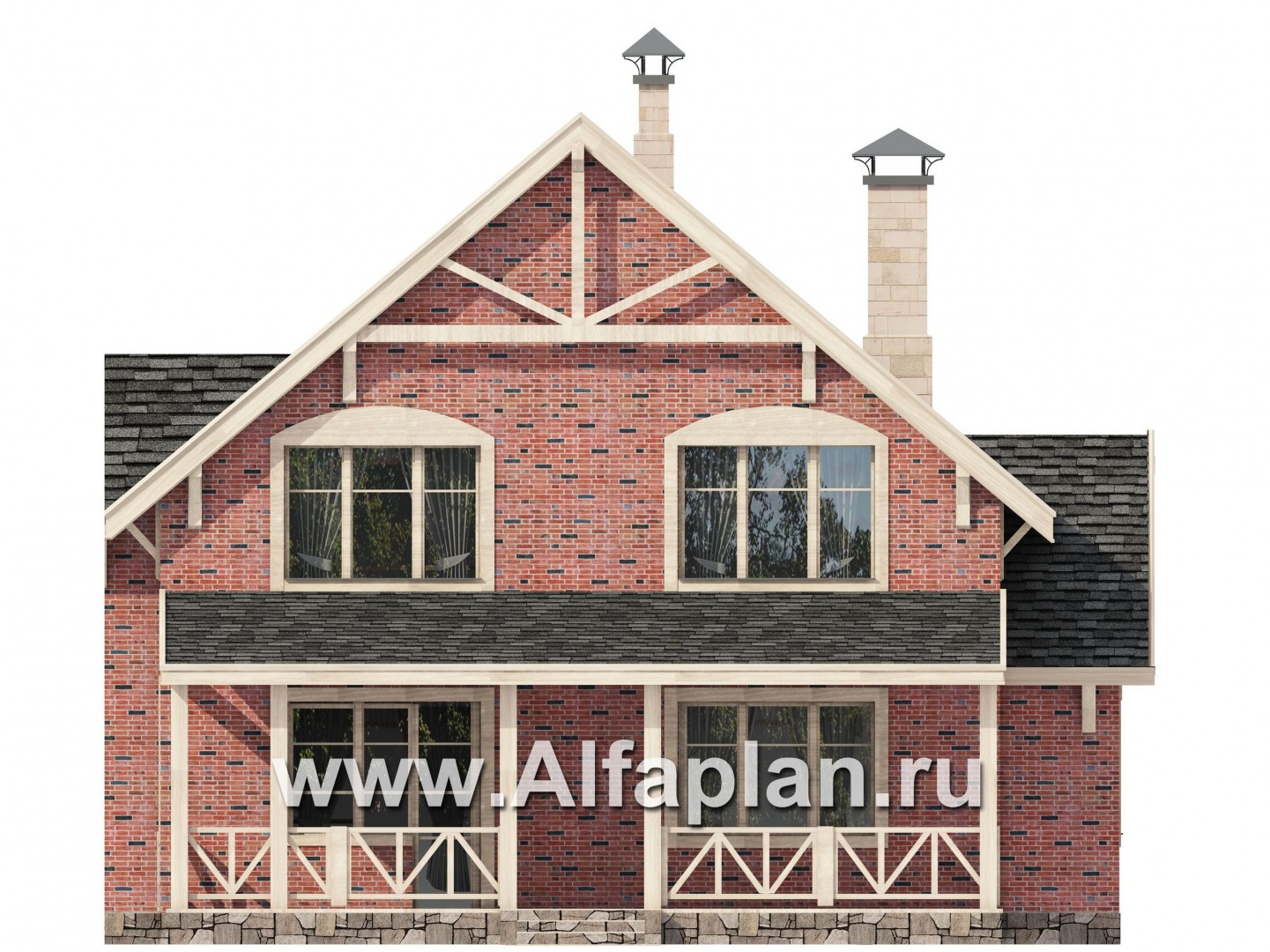

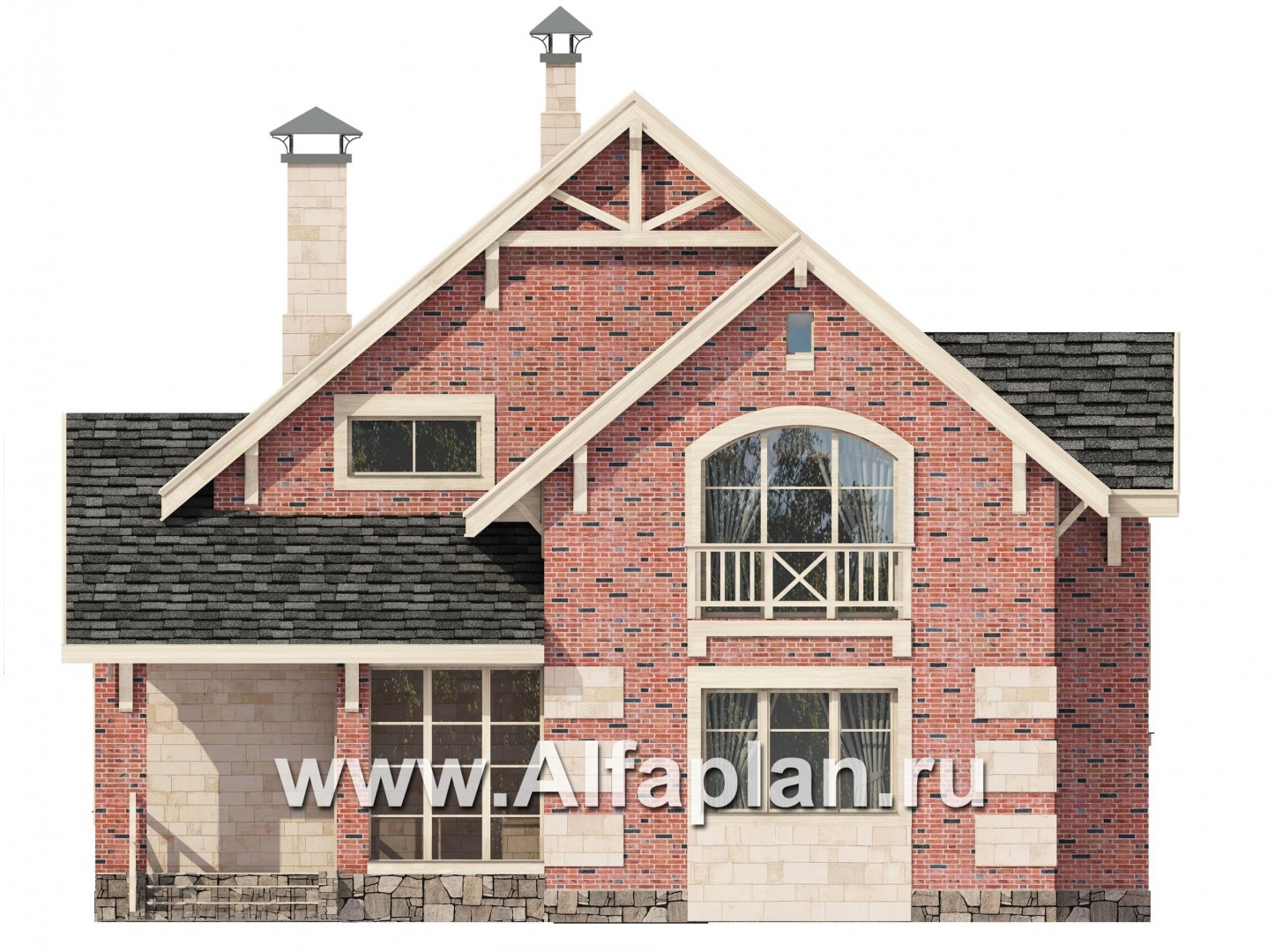

Затейливые оригинальные фасады проекта 159А «Новая пристань» станут украшением любого населенного пункта или коттеджного поселка. Дом скромен в размерах, прост в плане, может расположиться на небольшом участке земли, имеет общую площадь 170 м² и отлично подойдет для загородного проживания.

Во внешнем облике строения сочетаются:

  • сдержанная простота геометрических форм;
  • эксперименты с остеклением фасада — от полукруглых классических с ложным ограждением балконов до градуированного деления стеклянного тамбура;
  • отсылка к русскому зодчеству, отраженная в коньковых скатах крыши.

Детали планировки

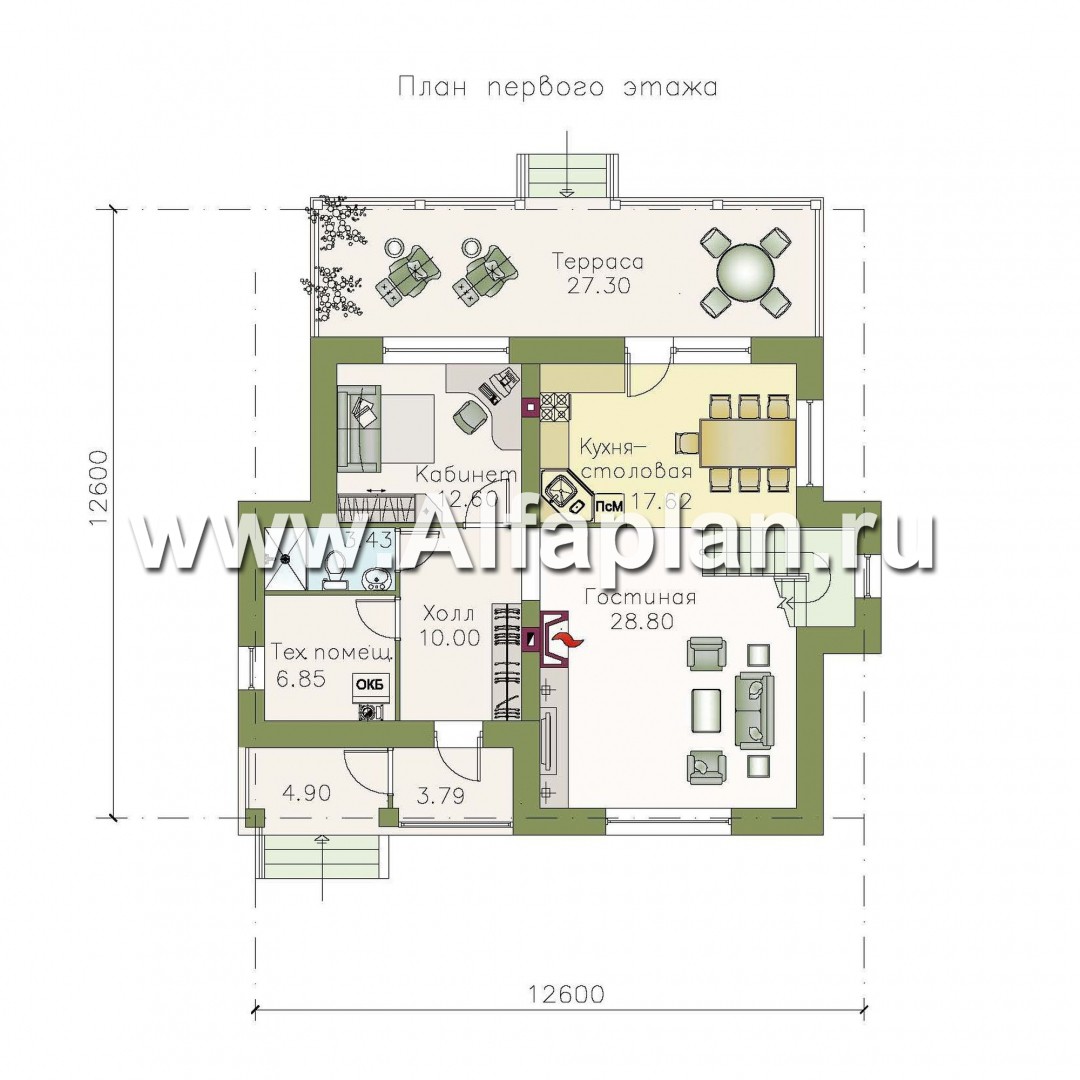

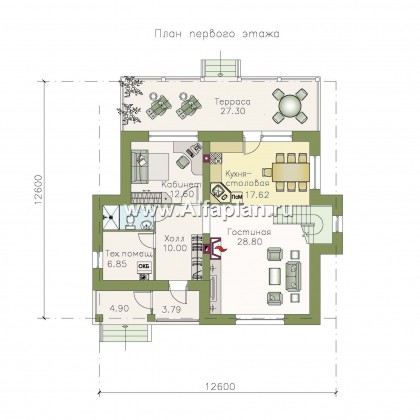

На первом этаже сосредоточены жилые и вспомогательные помещения дневной зоны:

  • удобный холл, в который выходят все остальные комнаты;
  • техническое помещение;
  • небольшой санузел;
  • светлый квадратный кабинет хозяина;
  • просторная уютная гостиная — место, где вечерами будет собираться все семейство;
  • кухня столовая, включающая в себя рабочую и обеденную зоны;
  • терраса, ведущая их кухни на задний двор.

О террасе в этом проекте стоит сказать отдельно. Она является изюминкой данного проекта, отсюда открывается живописный вид на участок. Площадь ее составляет 28 м². Здесь могут располагаться тренажеры, чтобы хозяева дома имели возможность поддерживать свою спортивную форму. Можно определить террасу как зону отдыха на открытом воздухе, где дружной компанией или в кругу семьи можно пообедать или же просто почитать и послушать музыку, полулежа в кресле-качалке.

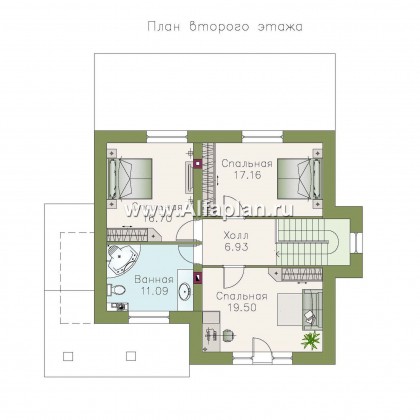

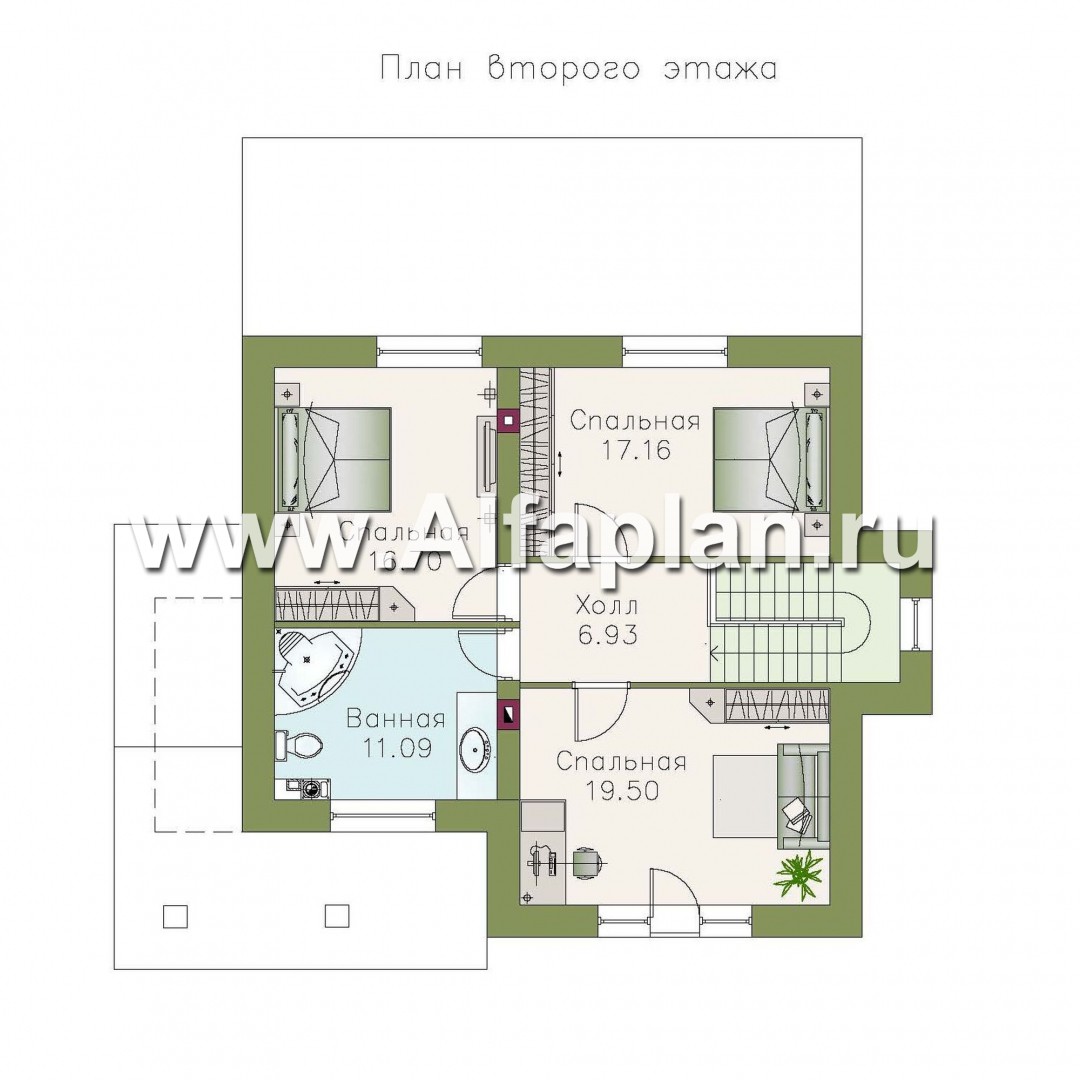

Чертеж второго этажа открывает нам «ночную» зону. Здесь расположены:

  • три приблизительно равных по величине спальни;
  • просторный санузел с ванной-джакузи, где можно проводить различные косметические процедуры.

Здание обогревается с помощью электрического котла мощностью 40 квт и этой же цели служит камин, находящийся в гостиной. Компактный, теплый и уютный дом будет служит заветной гаванью и тихой пристанью поселившейся в нем семье.

Комментарии 10

  • Здравствуйте. Никак не могу определиться с выбором проекта. Думала приобрести проект 340А. Но этот проект тоже очень понравился. Возможно ли этот дом построить с цоколем? Каковы размеры веранды?

    Здравствуйте, Оксана!
    Благодарим Вас за интерес к проектам Альфаплан и обращение в нашу архитектурную студию.
    Построить дом по проекту 159А с цоколем можно. В этом случае потребуется корректировка, т.к. готового проекта с цоколем нет.
    Возможна корректировка паспорта. Т.е. корректируются планы, фасады, разрезы, предоставляются типовые решения по устройству цокольного этажа (опалубка, армирование, устройство фундаментной плиты, детали утепления и отделки цоколя, конструкции полов в цокольном этаже). Проект предоставляется без изменений.
    Размер террасы по осям - 9.900х3.000м

    Ответ на комментарий
  • Тюмень

    Здравствуйте, нам нравится проект дома 159A, но фасад нравится 159B-2 ,по размерам примерно одно и то же, возможно ли изменить документацию при заказе проекта?

    Добрый день, Евгения,
    при заказе проекта 159а укажите в графе "Комментарии" формы заказа, что фасады нравятся от проекта 159А-2, мы приложим листы из проекта 159А-2, касающиеся цветового решения фасадов, бесплатно.
    Ответ на комментарий
  • Смоленск

    Добрый день! Очень хороший проект, ничего лишнего и все очень практично. Я бы хотела спросить, можно ли построить дом по этому проекту из бруса и обложить его кирпичом или нужно проект переделывать? Так же хотела уточнить, можно ли террасу застеклить и использовать под зимний сад и какие коммуникации следует предусмотреть в этом случае(отопление, вентиляция и т.д.)? Спасибо.

    Елена, здравствуйте.
    Благодарим за внимение к нашим проектам и такой хороший отзыв.

    Застеклить террасу, конечно, можно. Тем более, что  она крытая. Заказать и смотрировать стеклпакеты можно по месту у специализированной организации. Если получившуюся веранду Вы хотите использовать как зимний сад, туда потребуется провести отопление. Этот вопрос также можно решить по месту без корректировки проекта.По этому проекту можно построить дом из бруса. Но за корректировку проектной документации мы не возьмемся.

    Ответ на комментарий
  • Югорск

    Здравствуйте. Скажите высоту дома и размеры большой спальни на 2 этаже. Спасибо

    Антон, здравствуйте.
    Высота дома в коньке -9.855 м., отметка земли - - 0.6 м. Т.е по проекту высота дома от земли -10.15 м
    Размеры спальни - 5.3 x 3.7 м

    Ответ на комментарий
  • Комсомольск-на-Амуре

    Спасибо Вам, Владимир Тарасов! Каждый Ваш дом - чудо! И сразу виден "почерк". Спасибо за творчество!

    Валерия, здравствуйте.
    Благодарим за такой хороший отзыв о наших проектах и нашей работе.

    Ответ на комментарий
  • Ростов-на-Дону

    Здравствуйте,планируем весной покупку участка и строительство дома.Этот проект мне подходит,только есть один вопрос.Планируем сделать пристройку для постоянного отдельного проживания со стороны террасы (т.е. вместо террасы будет дом для гостей с кухней и коммуникациями) хватит ли высоты и возможно ли это?

    Наталья, здравствуйте.
    Если речь идет об использование террасы под жилые помещения - высоты хватит. Если террасу будете заменять другими помещениями, пристройкой, нужно будет и высоту делать необходимой для Вас.

    Ответ на комментарий
  • Брянск

    Позвольте еще один вопрос. Монолитная ж/б плита является черновым полом? Или она должна быть заглублена в грунт с последующей отсыпкой песком и заливкой пола ? Если так, то возможно ли сделать плиту все же как черновой пол? Спасибо.

    Сергей, здравствуйте.
    В проекте предусмотрена монолитная ж/б плита мелкого заложения с последующей засыпкой песком и монолитной плитой пола 1-го этажа.
    Если Вам нужна ребристая плита, конструкция которой совмещает несущую плиту и пол - 1-го этажа - конструктор за доплату может разработать такой вариант. Стоимость разработки 17000 рубл.
    Так же не исключается вариант выполнения такой плиты на месте самими строителями.

    Ответ на комментарий
  • Брянск

    Здравствуйте! К весне выбираю проект дом. Глаза разбегаются, один краше другого. Пока остановился на этом и на мой взгляд он идеален для моей семьи. Хотелось бы уточнить по оптимальному расположению погреба. Как я полагаю, он должен расположиться под техническим помещением, откуда к нему будет и доступ? Погреб очень нужен. Исходя из этого, полагаю, что проще и менее затратным будет строительство ленточного фундамента. Хотелось бы услышать Ваше мнение. Имеются ли фотографии уже построенного дома? Спасибо!

    Сергей, здравствуйте.Погреб разработан для плитного фундамента. Это альбом из 4 листов формата А3.
    Размеры погреба в осях 3.6 х4.2 м, глубиной 1.85 м. В погреб предусмотрен лаз и выдвижная лестница.
    В проекте изображен план, разрез, сечение, схема армирования, спецификация на бетон и арматуру.
    Можно применить без изменений, можно адаптировать под конкретно Ваши условия ( изменить площадь, глубину) и располагать в удобном для Вас месте плана. Можно лаз в погреб расположить в Тех. помещении.
    Ленточный фундамент далеко не всегда оказывается менее затратным по расходу материала, чем плита, особенно если большая глубина промерзания и большой периметр нес

    Ответ на комментарий
  • Фокино,Приморского края.

    Здравствуйте!Назовите примерную сумму этого дома.

    Семен, здравствуйте. Стоимость проекта указана на его странице на сайте, стоимость строительства могут оценить  Ваши местные строительные компании. Сложно дать единые цифры по стране, тем более сложно нам в Петербурге оценивать стоимость строительных работ  в Приморском крае.

    Ответ на комментарий
  • Тюмень

    Здравствуйте. скажите есть вариант такого дома с гаражом, полноценным вторым этажом? Спасибо

    Надежда, здравствуйте. Если рассматривать этот проект со вторым полным этажом и пристроенным гаражом, получится просто другой проект. Может быть имеет смысл сразу обратиться к таким готовым проектам, например 40А, 41А, 152В и другие.
    --

    Ответ на комментарий
