43A «Шале Малек» - проект дома с мансардой, с террасой, в английском стиле

Автор проекта: В. Тарасов
  • Общая площадь дома:131.4 м²
  • Площадь отапливаемых помещений:118.79 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    39 900 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Строительный паспорт проекта    3 500 ₽
  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
  • Вариант отопления: ТЕПЛЫЕ ПОЛЫ + радиаторы (расчетная t=-26С)    8 500 ₽
  • Вариант фундамента - монолитная Ж/Б плита мелкого заложения    6 500 ₽
  • Вариант перекрытий - из сборных плит над 1-ым этажом    6 500 ₽
  • Вариант перекрытий - из монолитного Ж/Б над 1-ым этажом    6 500 ₽
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 131.4 м²

«Шале Малек» - проект дома с мансардой, с террасой, в английском стиле - технические характеристики

Срок готовности готовность - от 10 дней
Тип фундамента ленточный монолитный ж/б 32.1 м³
Тип наружных стен кирпич/газо(пено)бетонные блоки 76 м³
Тип внутренних несущих стен кирпич 17.4/18.3 м³
Тип перекрытий по деревянным балкам
Тип кровли битумная черепица 221 м²
Наружная отделка стен лицевой кирпич, декоративная штукатурка 104.0 м²
Наружная отделка цоколя облицовочный камень
Гараж Без гаража
Габаритные размеры дома коробка дома без нар. лестниц и веранды 11.7 м x 10 м
Высота 1-го этажа от пола до потолка 3 м
Высота 2-го этажа от пола до потолка 3 м
Высота мансардного скоса 2.2 м
Ширина 9 м
Длина 12 м
Мощность котла с бойлером горячей воды 40 кВт
Расчётная электрическая нагрузка с учетом электроплиты 13.7 кВт
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

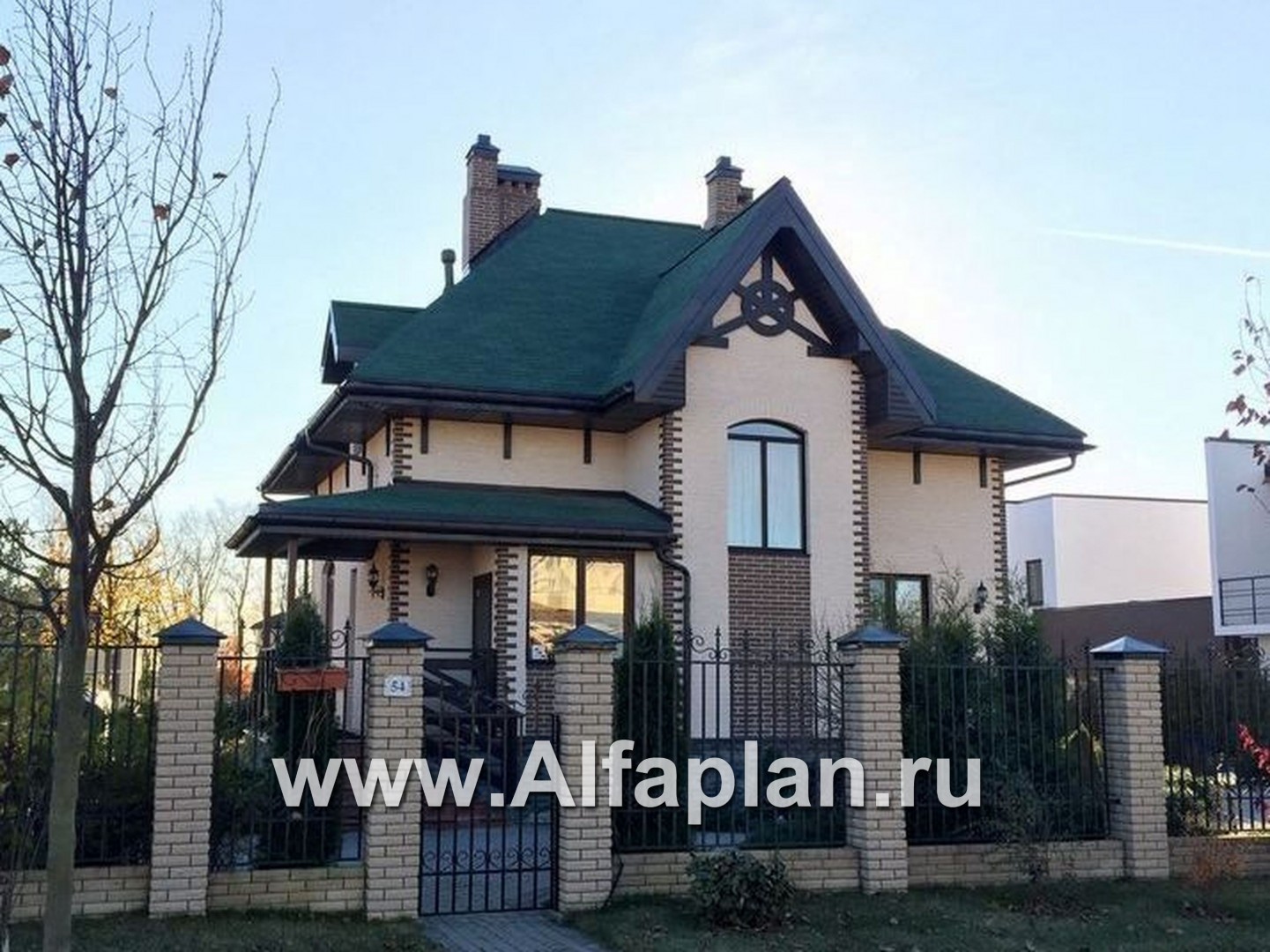

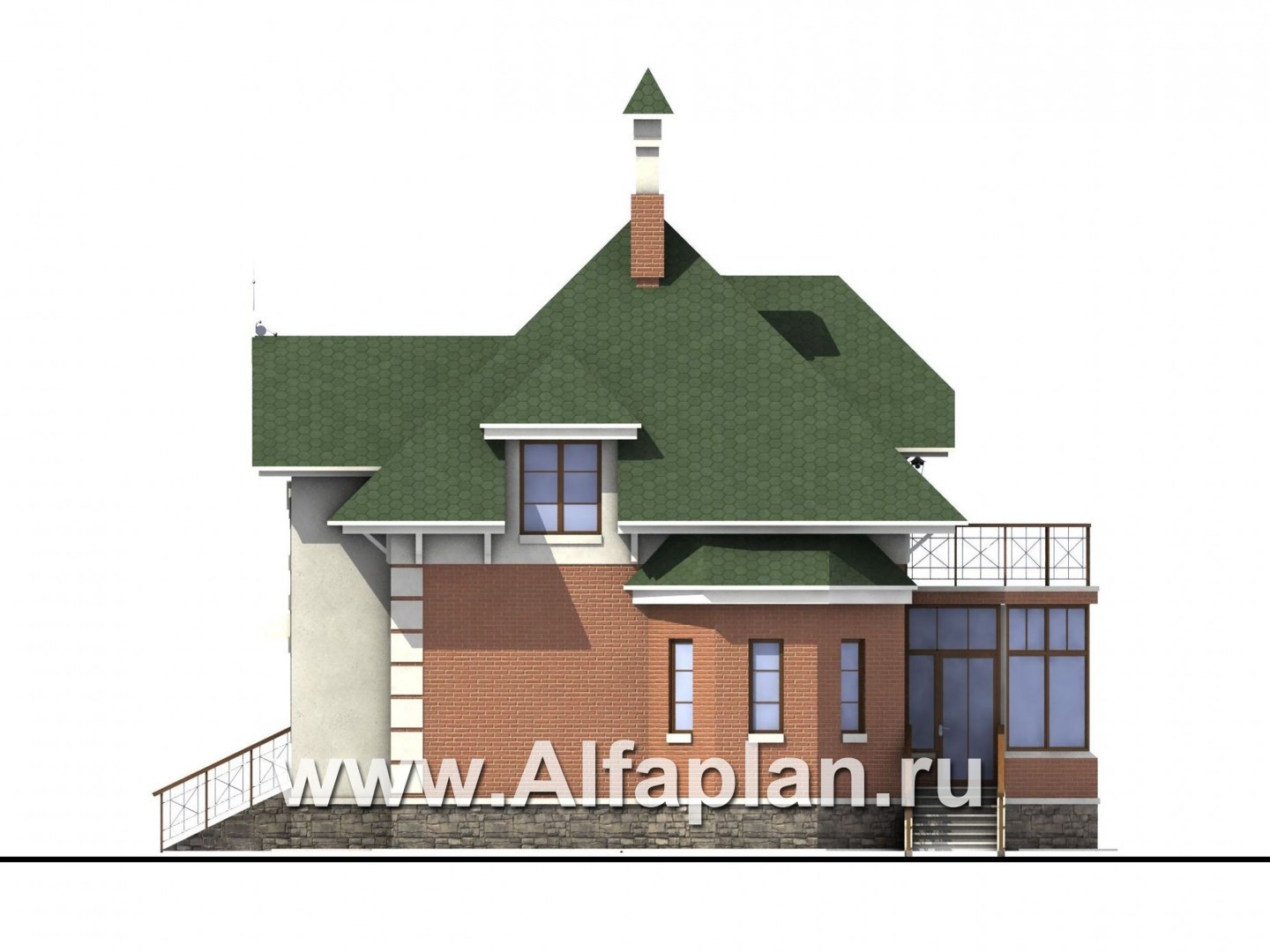

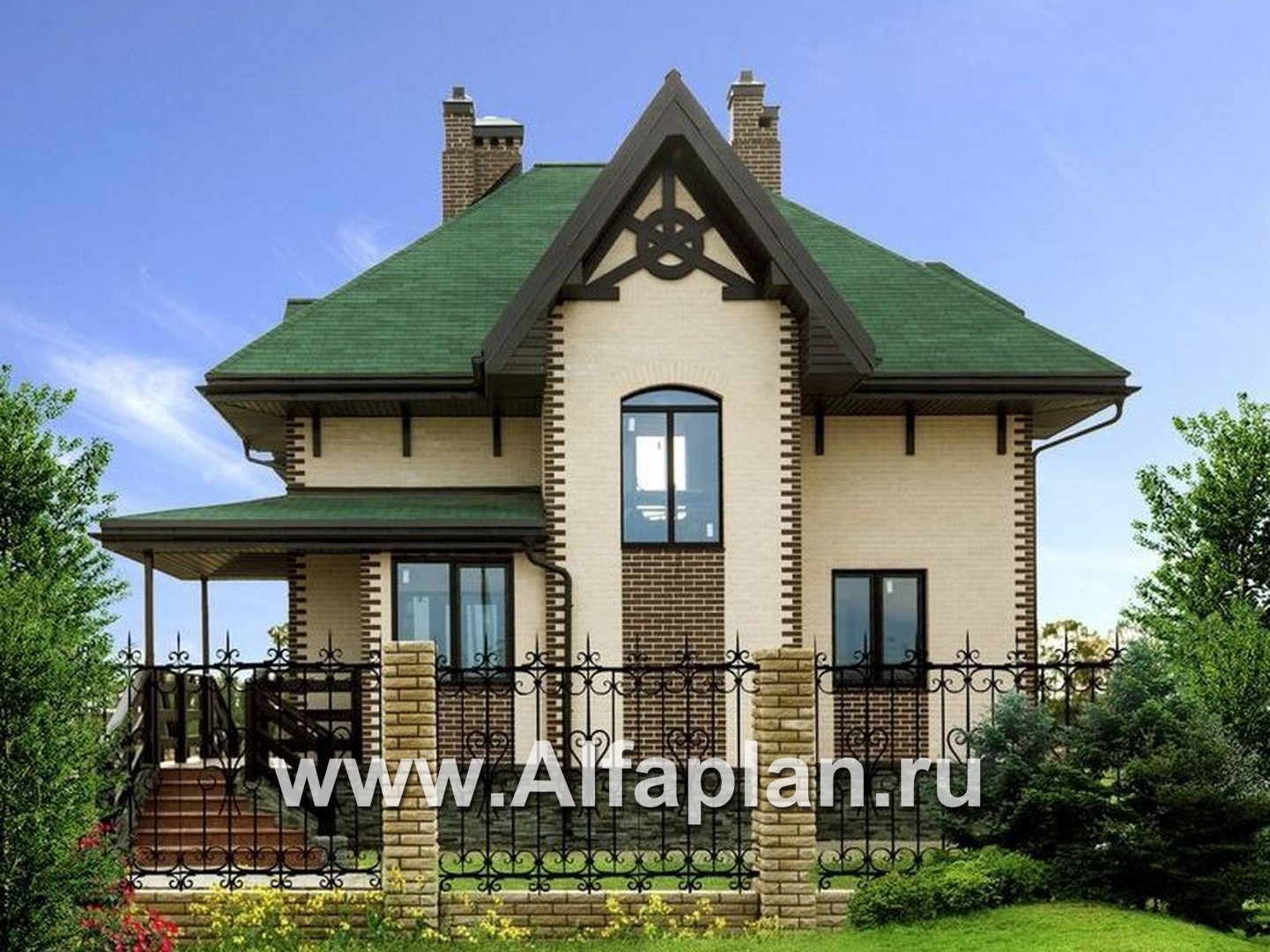

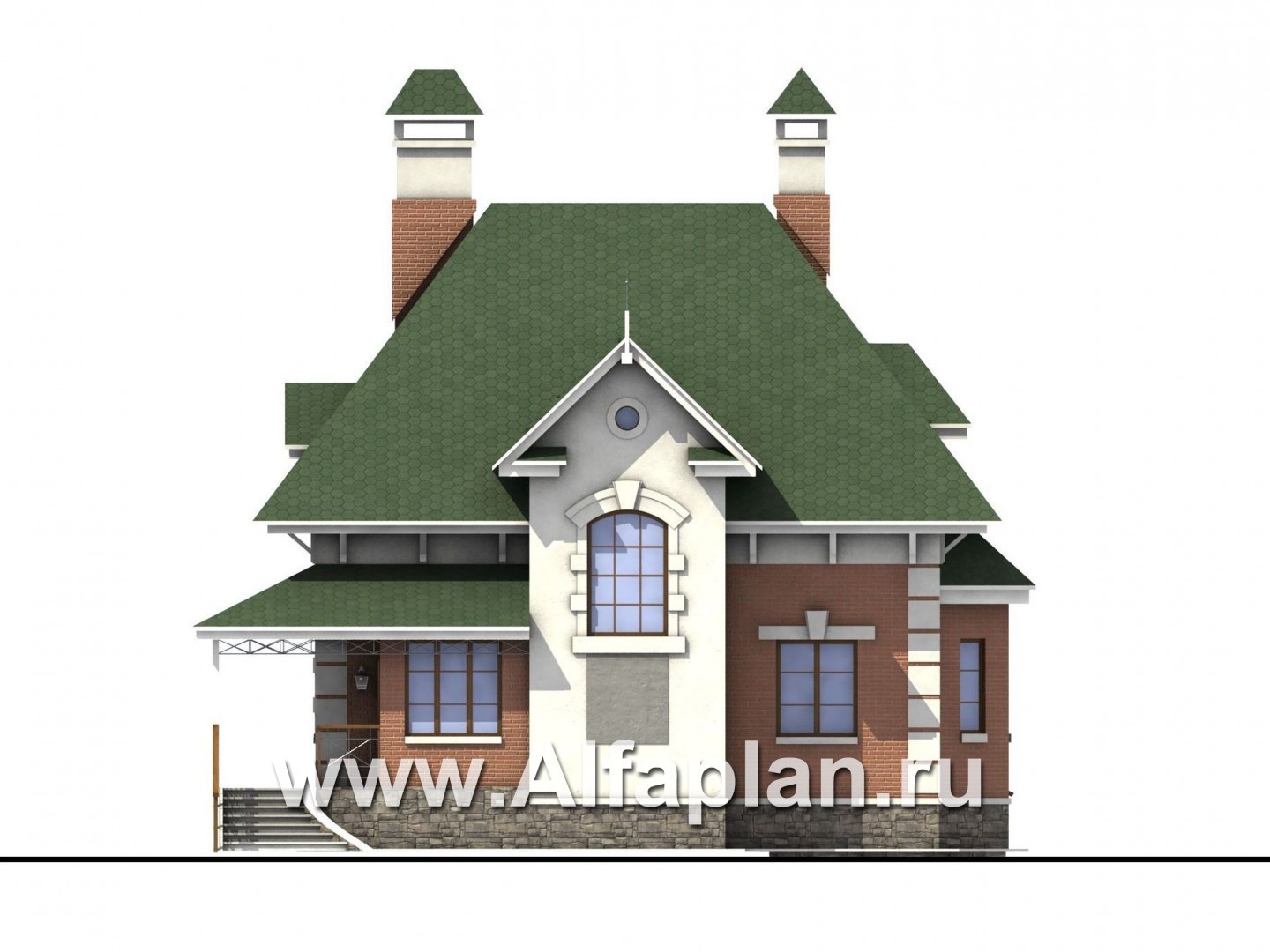

Проект коттеджа «Шале Малек» выгодно выделяется своим неповторимым экстерьером. Дом выполнен в классическом европейском стиле с отдельными восточными элементами. Оригинальная геометрия оконных проемов и крыши поражает аутентичностью — дом по достоинству оценят те, кто хочет обзавестись оригинальным загородным жильем.

Проект коттеджа «Шале Малек» выгодно выделяется своим неповторимым экстерьером. Дом выполнен в классическом европейском стиле с отдельными восточными элементами. Оригинальная геометрия оконных проемов и крыши поражает аутентичностью — дом по достоинству оценят те, кто хочет обзавестись оригинальным загородным жильем.

Общая площадь дома — 131 м2, а жилая площадь — менее 65 м2. Этого достаточно для небольшой семьи, которая ищет уютное загородное жилье с продуманным естественным освещением и грамотно спроектированной планировкой. Дом просторный, и в то же время — уютный. Высота потолков — 3 м.

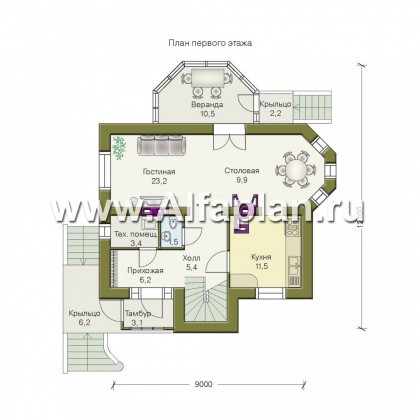

Дом имеет два этажа. На первом этаже располагаются:

  • столовая,
  • гостиная,
  • кухня,
  • холл,
  • прихожая,
  • санузел,
  • техническое помещение.

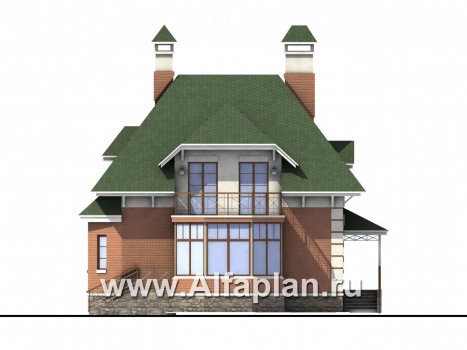

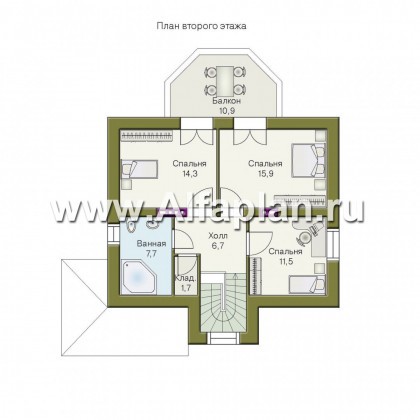

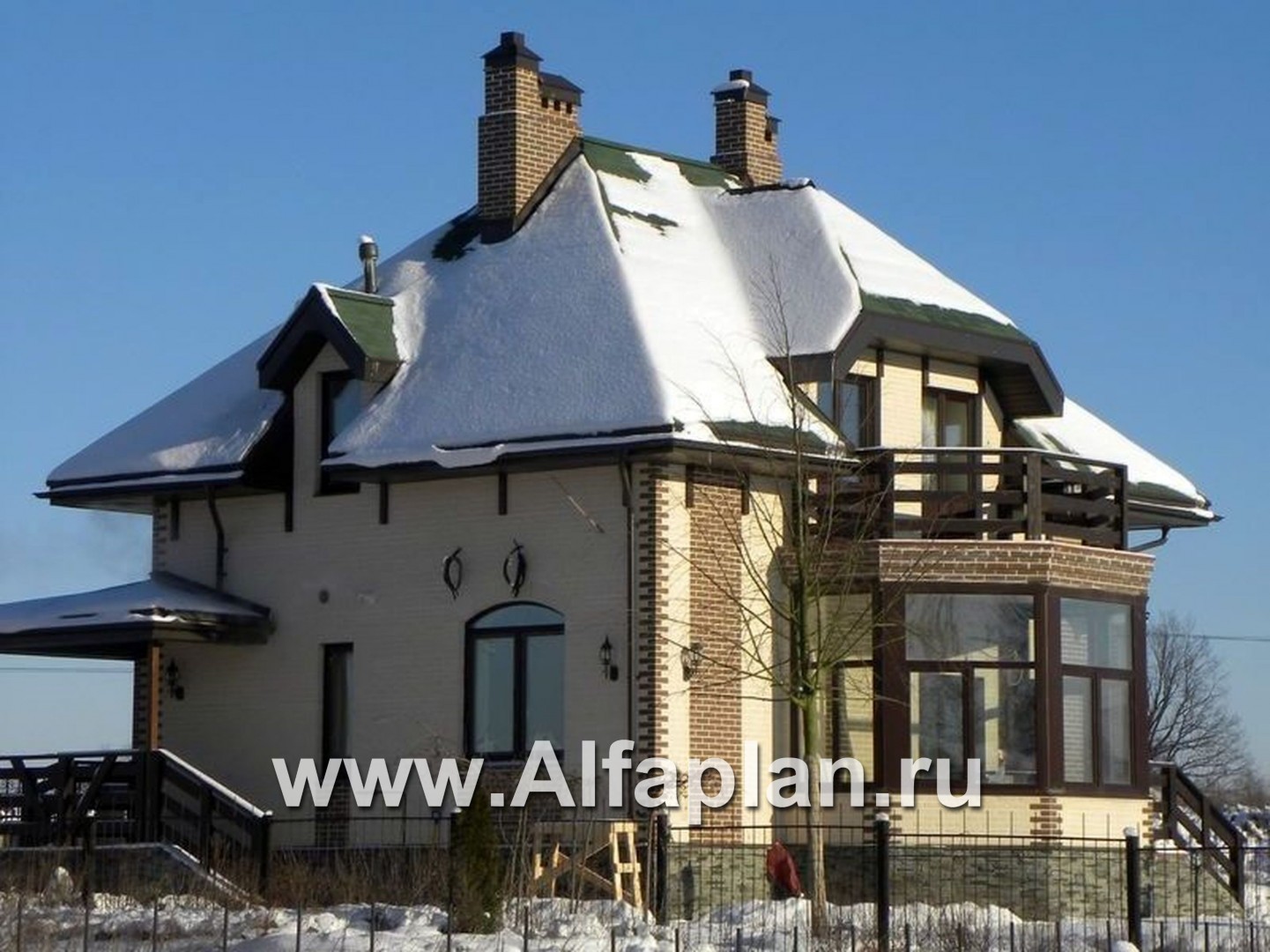

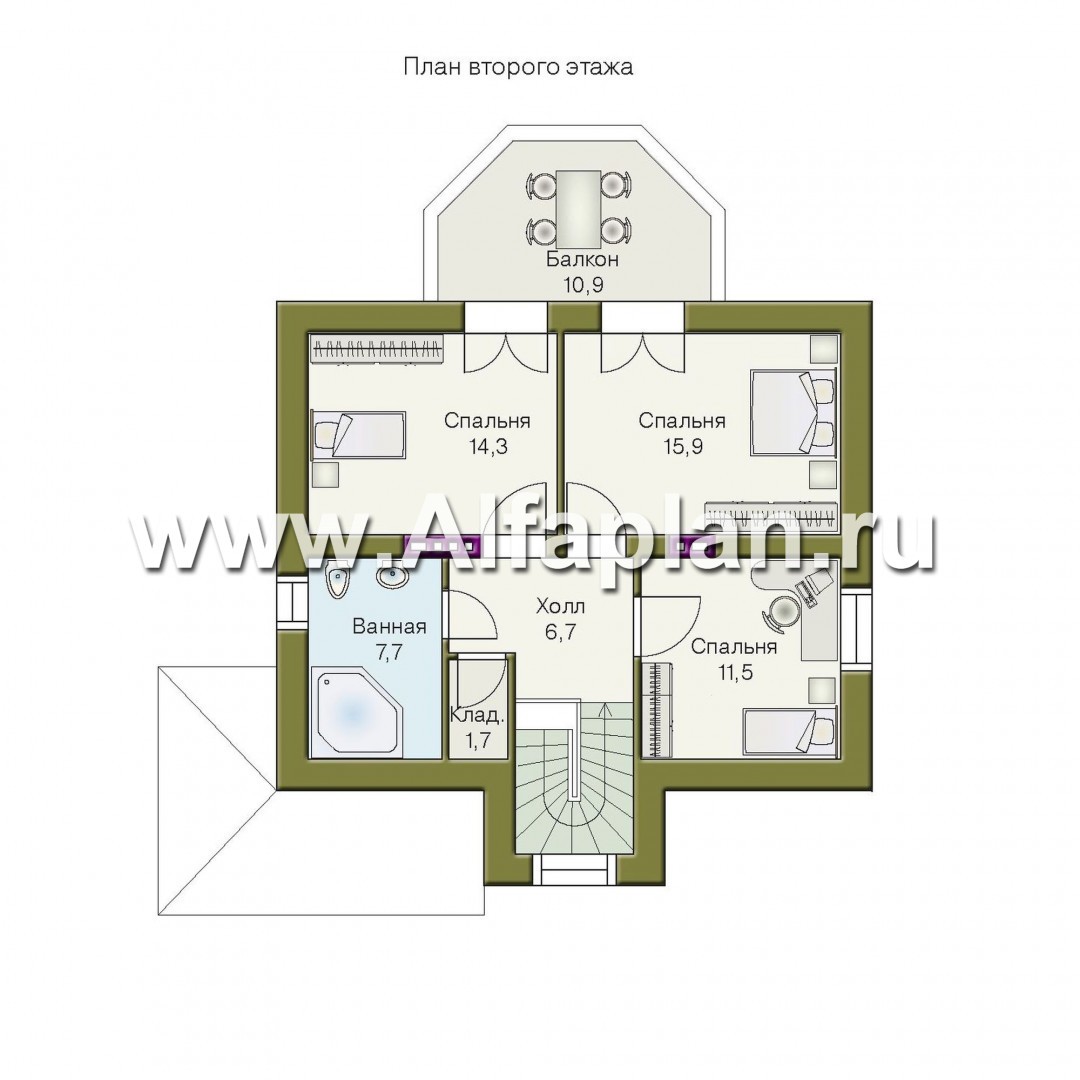

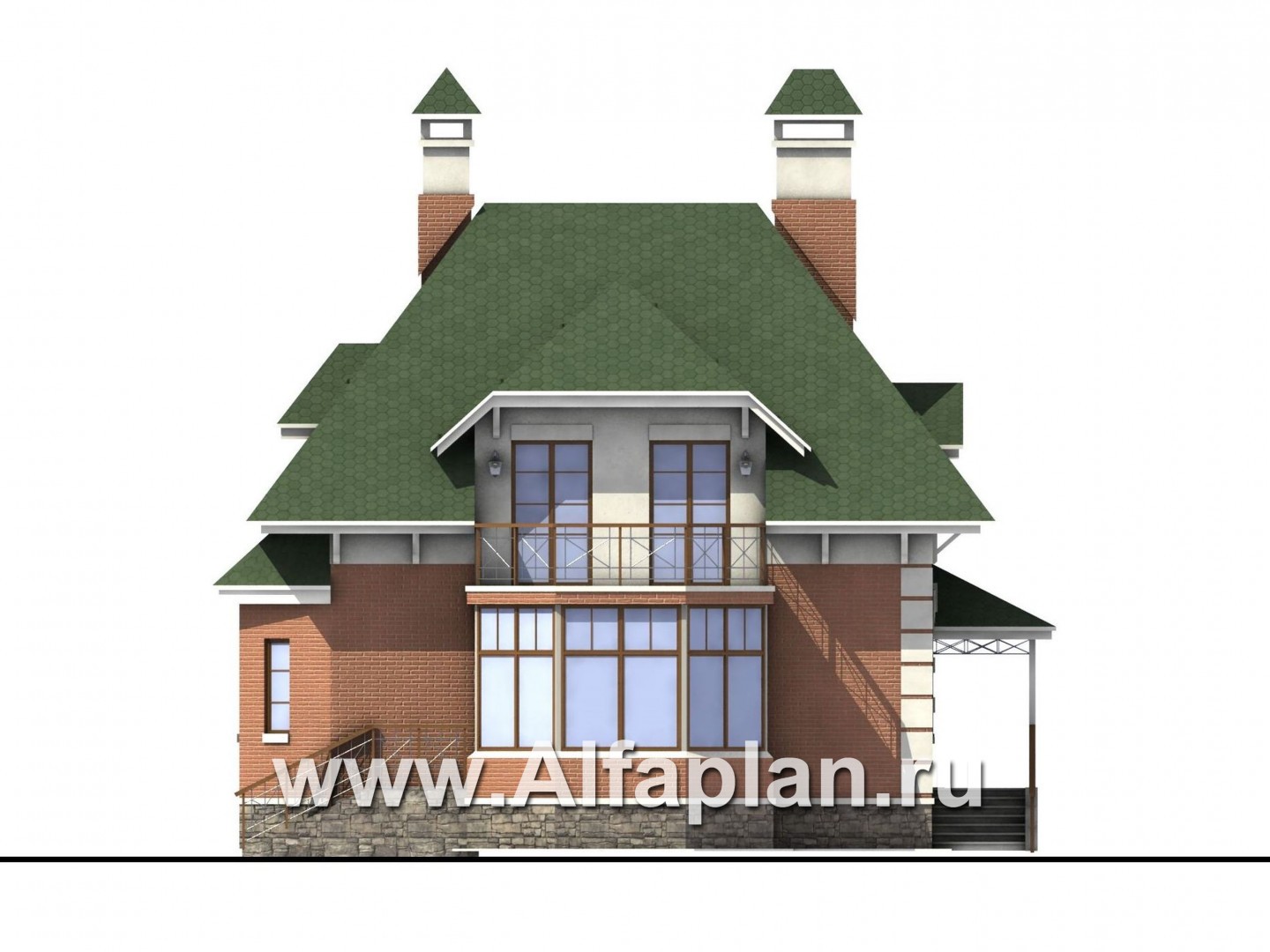

Перед входом инженеры предусмотрели тамбур. Из гостиной, которая совмещена со столовой, можно попасть на веранду, а затем на задний дворик. На втором этаже располагаются три спальни, холл и ванная комната. Также есть небольшая кладовка, которую можно использовать по своему усмотрению. Из двух спален есть выход на балкон, спроектированный непосредственно над верандой первого этажа.

Технические характеристики

Основа коттеджа — ленточный монолитный фундамент из железобетона. Для возведения наружных и внутренних стен используется керамический кирпич или газобетон. Перекрытиями выступают надежные деревянные балки с долгим сроком эксплуатации. Крыша представляет собой качественную битумную черепицу, способную выдерживать агрессивное воздействие внешних факторов.

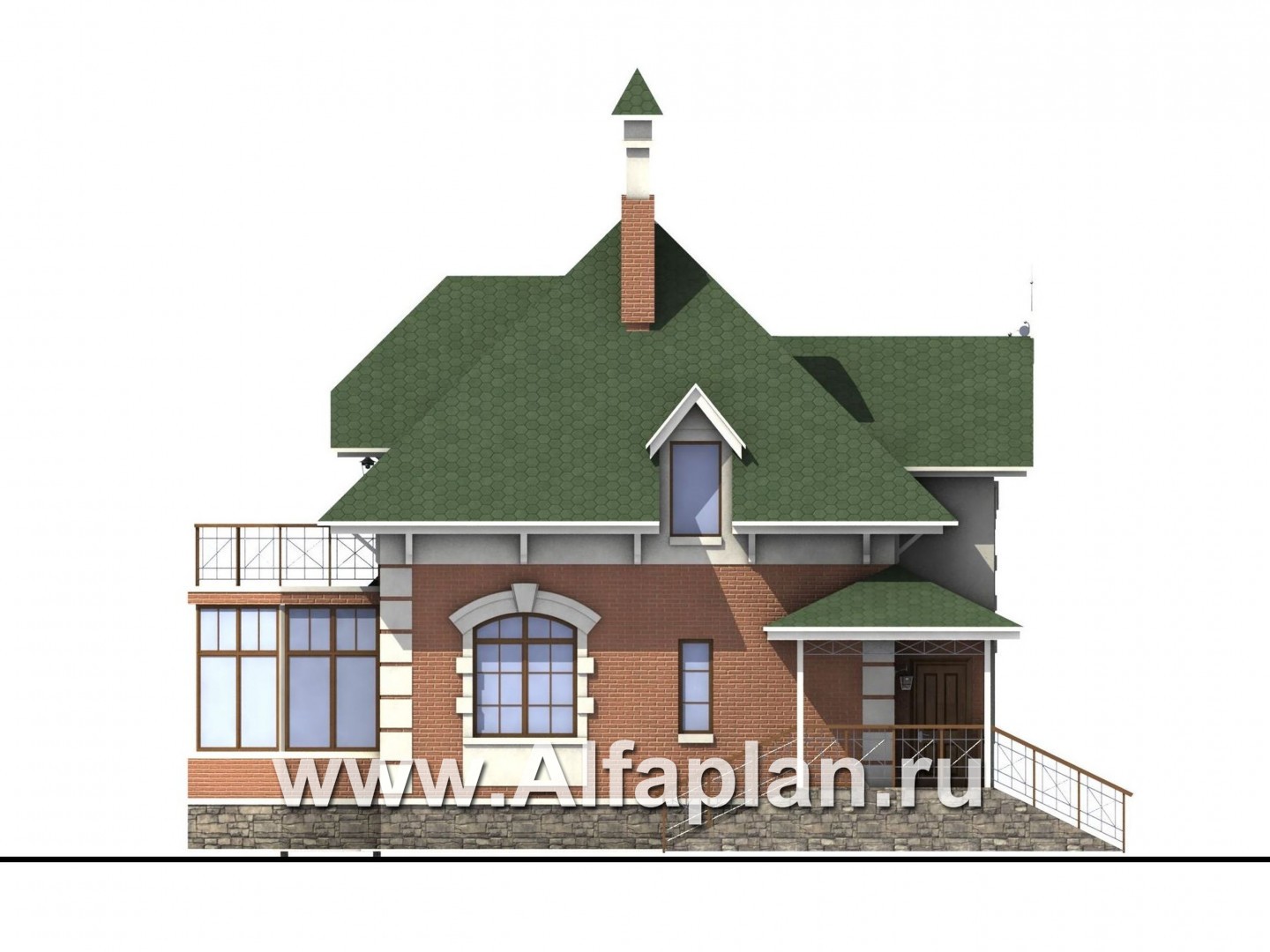

Снаружи дом может быть отделан штукатуркой или лицевым кирпичом. Цоколь, согласно проекту, декорируется искусственным камнем.

Для поддержания комфортного микроклимата в холодное время года стены дома утеплены минеральной ватой. Благодаря этому, здесь будет тепло в любое время года.

Комментарии 11

  • Новосибирск
    Здравствуйте. Можно ли расчитать фундамент из ФБС блоков. Есть желание сделать подвал.
    • Светлана, добрый день! Да, такой вариант возможен. В разделе "Корректировка конструкций" есть информация о стоимости изменения типа фундамента нашим конструктором.

    Ответ на комментарий
  • Москва и Санкт-Петербург
    Здравствуйте. Можете подсказать 1. какие углы наклона кровли? Они одинаковые со всех сторон? 2. И какая высота чердака получается (пространство над мансардой). Дом очень красивый и необычный. Спасибо
    • Добрый день, Александр


      Благодарим Вас за интерес к проектам "Альфаплан" и обращение в нашу архитектурную студию. Угол кровли 45и 48 градусов. Со всех сторон градус не одинаковый. Высота холодного чердака от перекрытий до конька 2м. Если Вас интересует высота мансардного этажа, то в самой низкой части крыши это 2,2м до низа мауэрлата. Высота первого и второго этажа 3,0м.


      --
      С уважением
      Софья Чернятина

    Ответ на комментарий
  • Черновцы

    какие размеры лестницы??

    Саша, добрый день,

    лестница в проекте с забежными ступенями. Высота ступени - 206 мм, кол-во ступеней - 16 шт., ширина лестницы - 950мм (каждого трапа. 2000мм общая ширина).

    Ответ на комментарий
  • Саранск

    Сможете ли вы на заказ спроектировать цокольный этаж, но только под передней частью дома с устройством технического и хозяйственных помещений и дополнительного выхода из-под кухни к эркеру?

    Алексей, здравствуйте.
    В этом проекте разработан монолитный ленточный фундамент. Глубина заложения - - 1.55 м, с учетом отметки пола 1-го этажа 1.05 м, получается достаточно большая высота от пола до подошвы фундамента ( 2.5 м).
    Можем предложить выполнить для Вас вариант с цоколем в ПАСПОРТЕ проекта (без корректировки строительной рабочей документации). К такому Паспорту прикладываются типовые конструктивнгые узлы по цоколю ( сечения, схема армирования. Спецификации).
    Корректировка выполняется в соответствии с Тех. Заданинем, составленным на основании Ваших пожеланий.
    Более подробную информацию о стоимости и сроках корректировок можно посмотреть в разделе «Сервис для Заказчиков» на сайте

    Ответ на комментарий
  • Херсон

    Нравится.По опыту знаю что захочется чтобы не пропадало место под ногами - есть вариант проекта с подвалом и гаражём?

    Валерий, здравствуйте. У этого проекта нет варианта с подвалом и гаражом, но есть целый ряд прроектов аналогичной площади с гаражами и подвалами. Посмотрите 102АС, 41АС,111АС, 22АС

    Ответ на комментарий
  • Москва

    Отличный домик! А каркасным он может быть? И еще бы совсем маленькую сауну...

    Светлана, здравствуйте. Можно построить дом по этому проекту в каркасной технологии, но за переработку документации мы не возьмемся.
    --

    Ответ на комментарий
  • Санкт-Петербург

    Возможно ли застеклить балкон, соответственно удлинив крышу?

    Ирина, здравствуйте.
    Балкон заднего фасада имеет большой вынос, соответственно придется намного увеличивать вынос кровли, что с одной стороны не экономично, с другой - у Вас будут темные помещения. Если Вас смущает балкон - легче от него отказаться и выполнить над верандой кровлю.

    Ответ на комментарий
  • Краснодар
    Добрый день! Очень понравился этот проект. Несколько вопросов: 1.Нужно ли будет усиливать конструкцию в расчете на сейсмоустойчивость для Краснодара? 2.Какова толщина стен (газобетон)? 3.Как посмотреть спецификацию по материалам? 4.Хотим вместо кухни сделать спальню, а кухню перенести на место столовой. Потребуются ли изменения в проекте?
    Ответ на комментарий
  • Здравствуйте, возможно ли в этом проекте окно кухни перенести на боковую стену, + добавить окно в столовой над крыльцом?

    Да, такие изменения возможны и реализовать их можно по месту силами строителей без корректировки проекта.

    Ответ на комментарий
