507A «Фея сирени» — красивый проект двухэтажного дома, открытая планировка, с террасой, в стиле эклектика

Автор проекта: В. Тарасов
  • Общая площадь дома:143.25 м²
  • Площадь отапливаемых помещений:127.36 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    43 500 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    12 300 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Строительный паспорт проекта    3 500 ₽

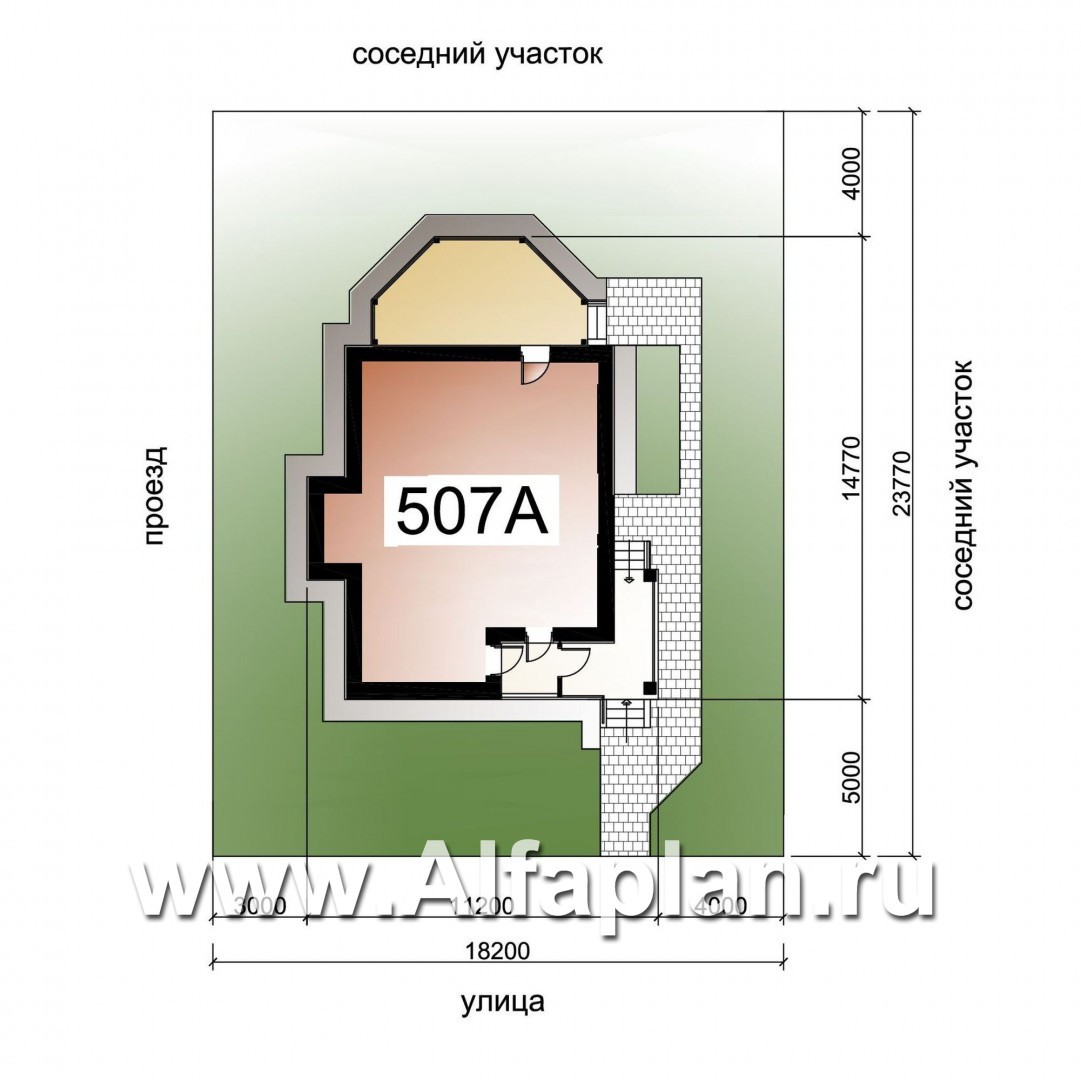

  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
Стоимость, дополнительные опции только для проектов Тарасова В.А.:
  • Корректировка Паспорта проекта
    (в зависимости от пожеланий)
    По дог.
  • Корректировка конструкций дома
    (в зависимости от пожеланий)
    По дог.
  • Разработать скрытые алюминиевые роллеты (опция, отдельный альбом - возможность уточнить у консультантов)    1 ₽
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 143.25 м²

«Фея сирени» — красивый проект двухэтажного дома, открытая планировка, с террасой, в стиле эклектика - технические характеристики

Срок готовности готов
Тип фундамента монолитная ж/б плита
Тип наружных стен кирпич/газо(пено)бетонные блоки
Тип внутренних несущих стен кирпич
Тип перекрытий монолитная ж/б плита над 1-ым эт, по деревянным балкам над 2-ым
Тип кровли битумная черепица/натуральная черепица

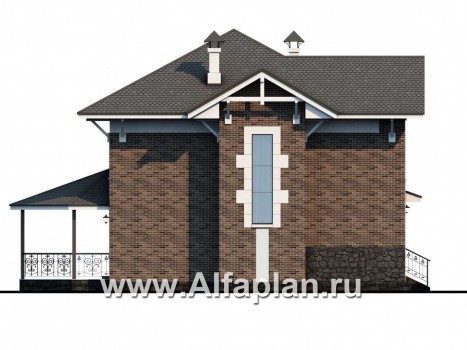

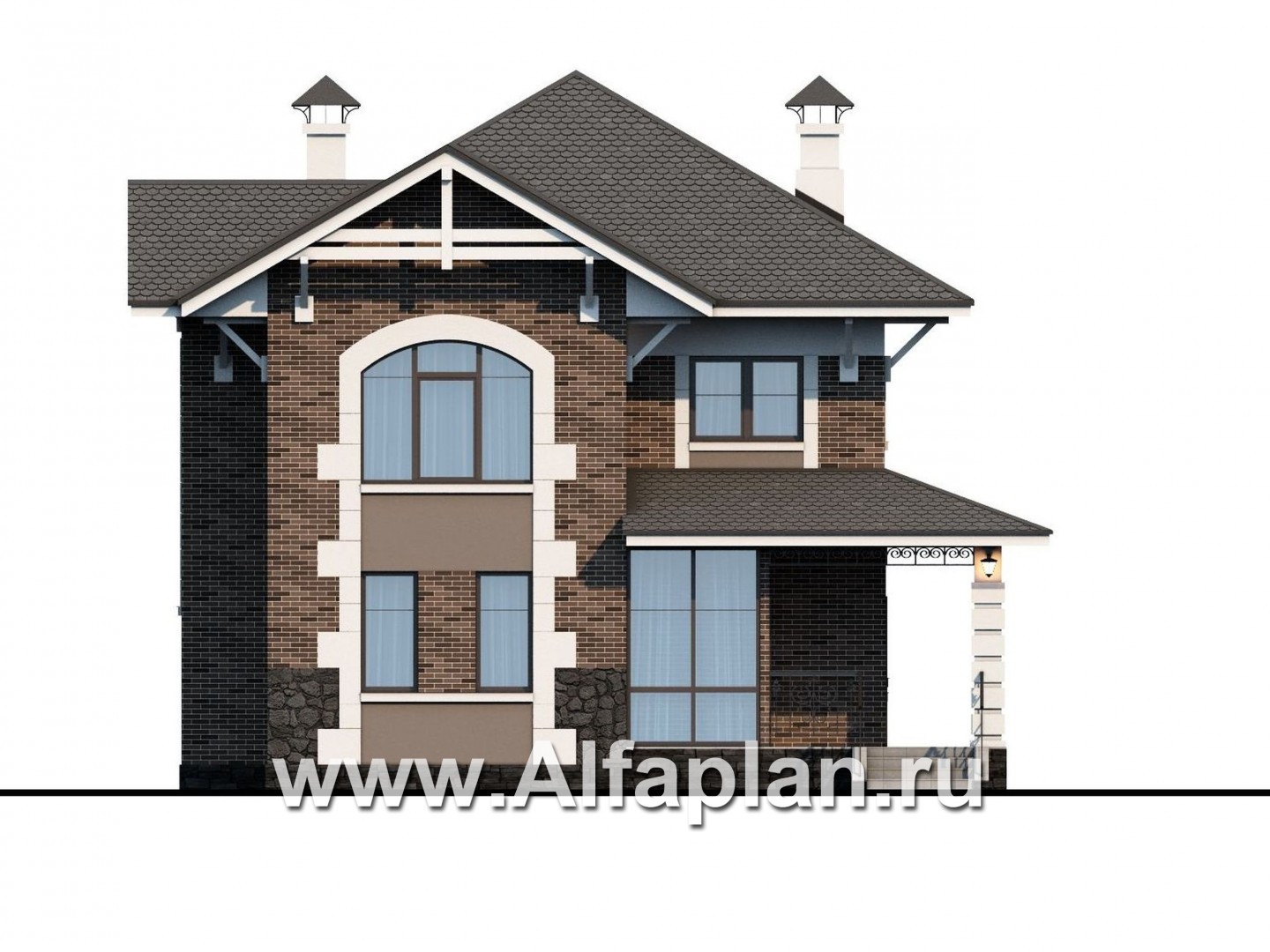

Наружная отделка стен лицевой кирпич, декоративная штукатурка
Наружная отделка цоколя облицовочный камень
Гараж Без гаража
Ширина 11 м
Длина 14 м
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

«Фея сирени» — красивый проект двухэтажного дома, открытая планировка, с террасой, в стиле эклектика

Комментарии 7

  • Ревда

    Приветствую. Дайте, пожалуйста, информацию по строительным объемам: - Площадь кровли - Площадь облицовочного кирпича - Кубатура по газобетону - Объемы по фундаменту и перекрытиям.

    Добрый день,  Александр.
    Благодарим Вас за интерес к проектам Альфаплан и обращение в нашу архитектурную студию.
    Фундамент - 33,5 м3 -бетон, Стены - кирпич - 100 м3, альтернативно пено(газо)бетон - 98,7 м3

    Перекрытие -11.4 м3 -бетон, 1.55 т- арматура, Кровля - 213 м2

    Ответ на комментарий
  • Хабаровск

    Подскажите, а если перекрытие второго этажа тоже сделать монолитным, сильно ли повлияет на изменения конструкции фундамента? И не длинный ли пролет получается между наружными несущими стенами при отсутствующих внутренних несущих стен?

     Добрый день,  Владимир.
    Перекрытие по деревянным балкам над 2-ым этажом  можно заменить на монолитное ж/б.
    Такая замена не потребует корректировки других конструкций дома, в том числе и конструкции фундамента.
    Монолитное ж/б перекрытие над 2-ым этажом может разработать наш конструктор, могут выполнить и строители по месту.
    Конструкция разрабатывается с учетом проектных пролетов и с дополнительным усилением.
    Ответ на комментарий
  • Москва

    Добрый день! В случае, если стены из газобетона, требуется заливать армопояс между этажами. По проекту армопояс разорван окном на лестичной площадке. Насколько это допустимо?

    Антон, добрый день,
    под монолитное железобетонное перекрытие, предусмотренное в проекте, армопояс можно не заливать, поскольку такое перекрытие равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.
    Все проекты разрабатываются в соответствии с действующими на момент разработки строительными нормами и правилами.
    Ответ на комментарий
  • Ростов-на-Дону

    Добрый день. Подскажите пожалуйста габариты дома без террасы и крыльца, а также длину задней стены. И ширину гостиной, если можно.

    Добрый день, Игорь,

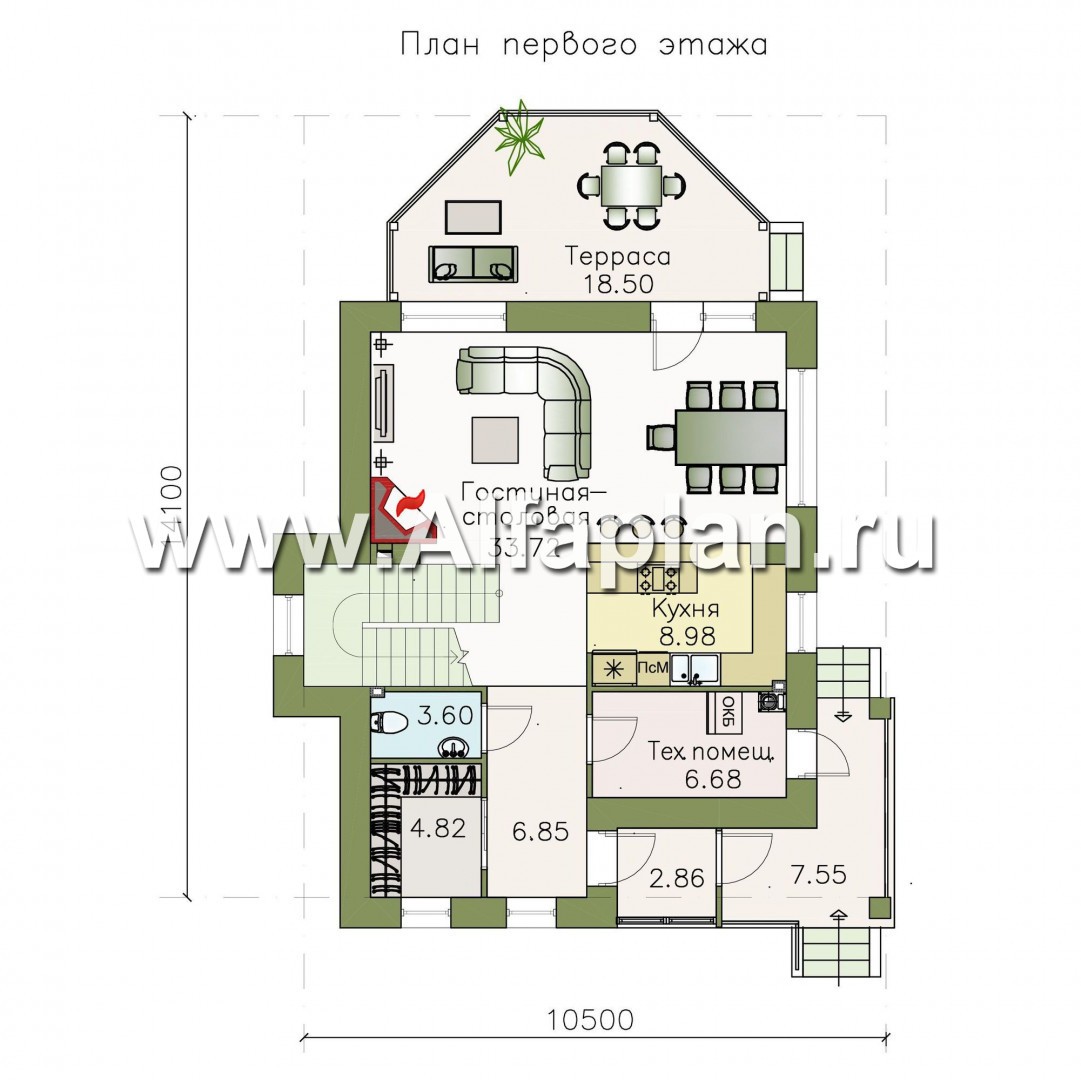

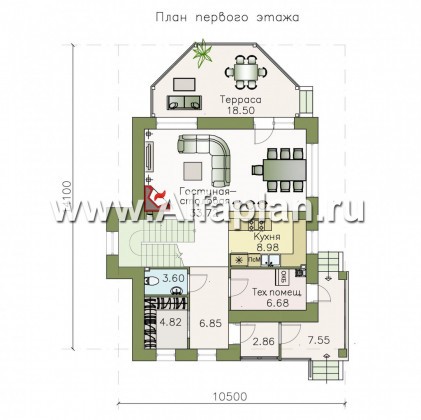

    ширина коробки дома 7500 + выступающий эркер с лестницей 1200 + выступающее крыльцо 1800. Длина дома 10200 + терраса 3900.Длина задней стены 7500. Ширина гостиной 4000. Размеры указаны в осях. Оси проходят без учета толщины наружных стен (т.е. для получения конечного габарита нужно прибавить к указанным размерам две толщины наружной стены). Наружные стены предусмотрены из газобетона или пустотного кирпича (альтернативно), т.е. и тот и другой материал заложен в проекте, рассчитан в спецификации. Конструкция стены многослойная : 375/400 мм - газобетон (или керамический кирпич 380мм) + слой утеплителя- мин. вата (от 50 до 100 мм, толщина варьируется в зависимости от климатической зоны) + воздушная прослойка 30-40 мм + штукатурная система / лицевой кирпич 85/120мм. Общая толщина стены 540-575мм (в зависимости от выбранного варианта стенового пирога).
    Ответ на комментарий
  • Вопрос по проекту 507A В проекте ни чего не перепутали?По проекту сан.узел на первом этаже справа,а на втором слева.

    Татьяна, здравствуйте.
    На втором этаже ванная комната расположена над котельной, все разводки идут из котельной. Поэтому никаких опасений быть не должно.
    Ответ на комментарий
  • Тюмень

    Добрый день! Возможно добавить цокольный этаж?

    Добрый день, Олег,

    проект 507А имеет 100% готовность всех разделов. Готовый Рабочий комплект этого проекта с цокольным этажом, к сожалению, не разрабатывался.

    Можем предложить выполнить для Вас вариант с цоколем в объеме ПАСПОРТА проекта (без корректировки строительной рабочей документации). Паспорт проекта включает планировки, фасады, разр ез дома, пояснительную записку.К такому Паспорту будут приложены типовые конструктивные узлы по выполнению цоколя (сечения, схема армирования, спецификации). На основании планировок Паспорта, информации существующего Рабочего проекта и типовых узлов по цоколю строители по месту реализуют цокольный этаж.

    Ответ на комментарий
  • Краснодар

    Подскажете как устроены внутренние несущие стены на первом и втором этажах. На что будут опираться деревянные балки перекрытия второго этажа и какой они длины? Если в перекрытие первого предусмотрено ребро жесткости (по науке как-то по другому обзывается) каковы его размеры (насколько будет "свисать" с потолка). Не могу понять как будет выглядеть гостинная в студийном варианте. Просто хочется понимать, что покупаешь и как потом по этому надежно построить.

    Сергей, здравствуйте.

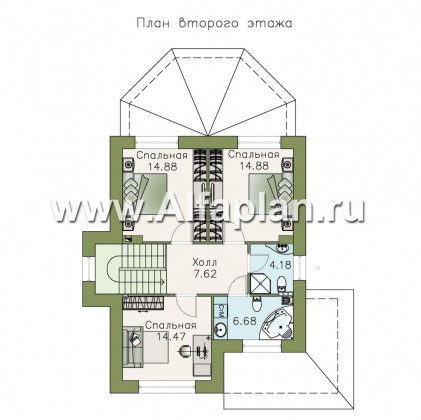

    В этом доме нет внутренних несущих стен, внутри только перегородки, несущим является наружный контур дома и металлическая балка над 2-ым этажом..
    Междуэтажное перекрытие монолитное, над вторым этажом под деревянное перекрытие предусмотена металлическая балка, на которую и опираются деревянные балки перекрытия.  Эти балки подшиваются снизу. Ничего не свисает. Высота помещений в чистоте -3.0 м и 2.85 м.
    Ответ на комментарий
