530A"Карат" - суперэкономичный двухэтажный дом

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
105.80102.8755.65
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)25400
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование7000
Паспорт проекта3500
Дополнительная копия проекта5000
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.40900
38400
При одновременном заказе вместе с Полным комплектом дома — скидка 40% на проект бани/гаража/беседки.
Вместе с этим проектом заказывают:
— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше

4.62246

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

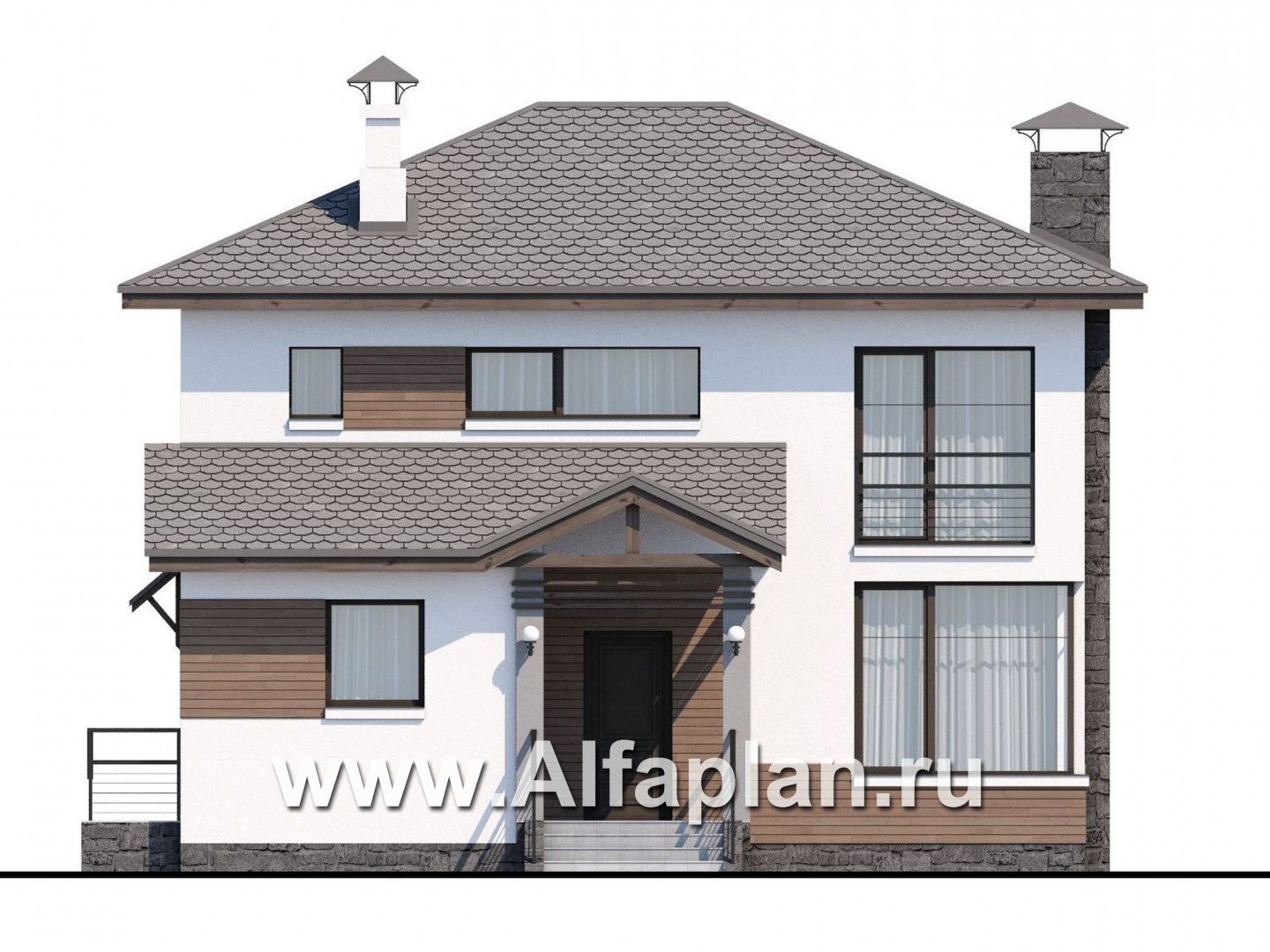

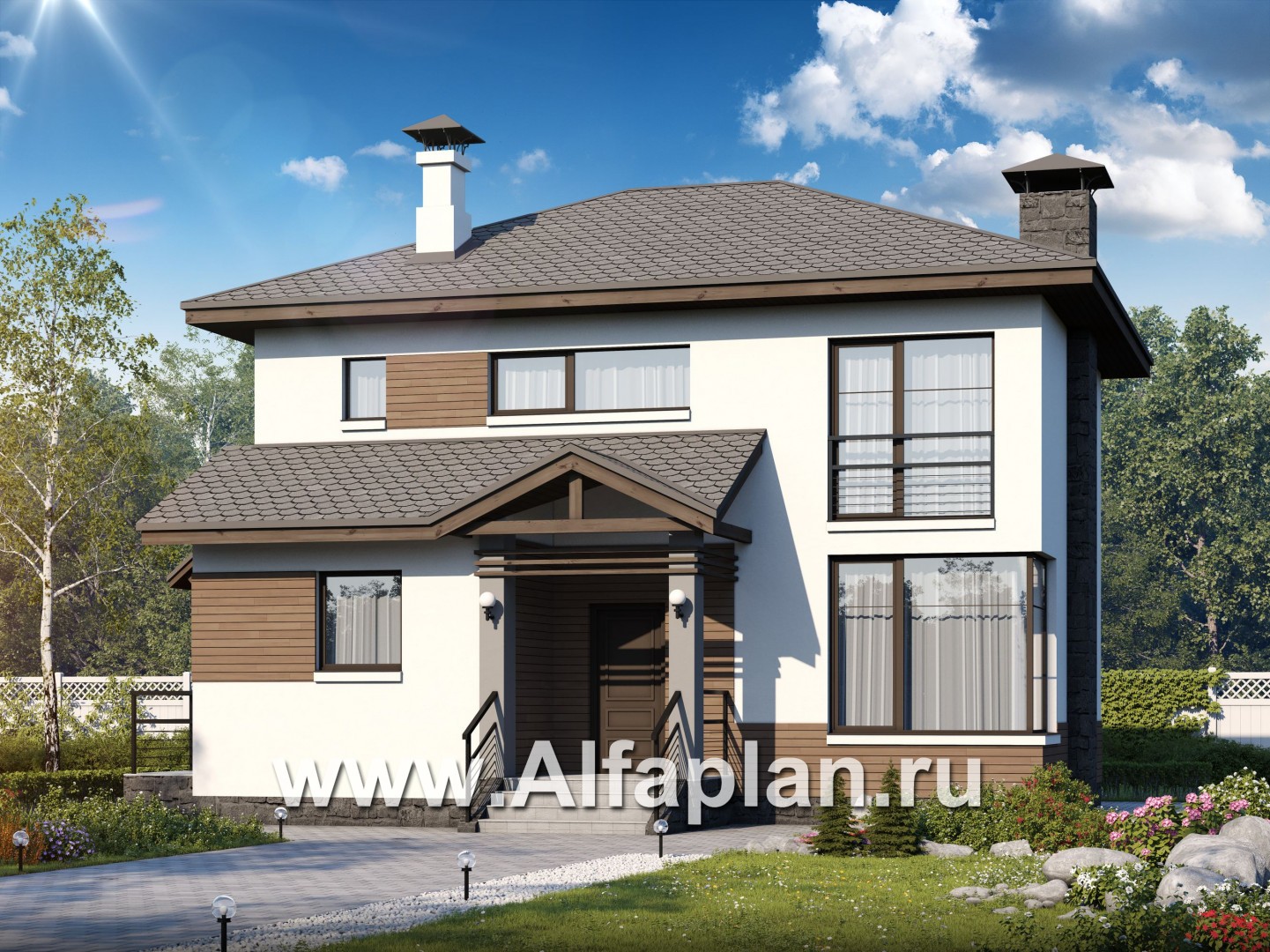

Вид спереди
Вид спереди

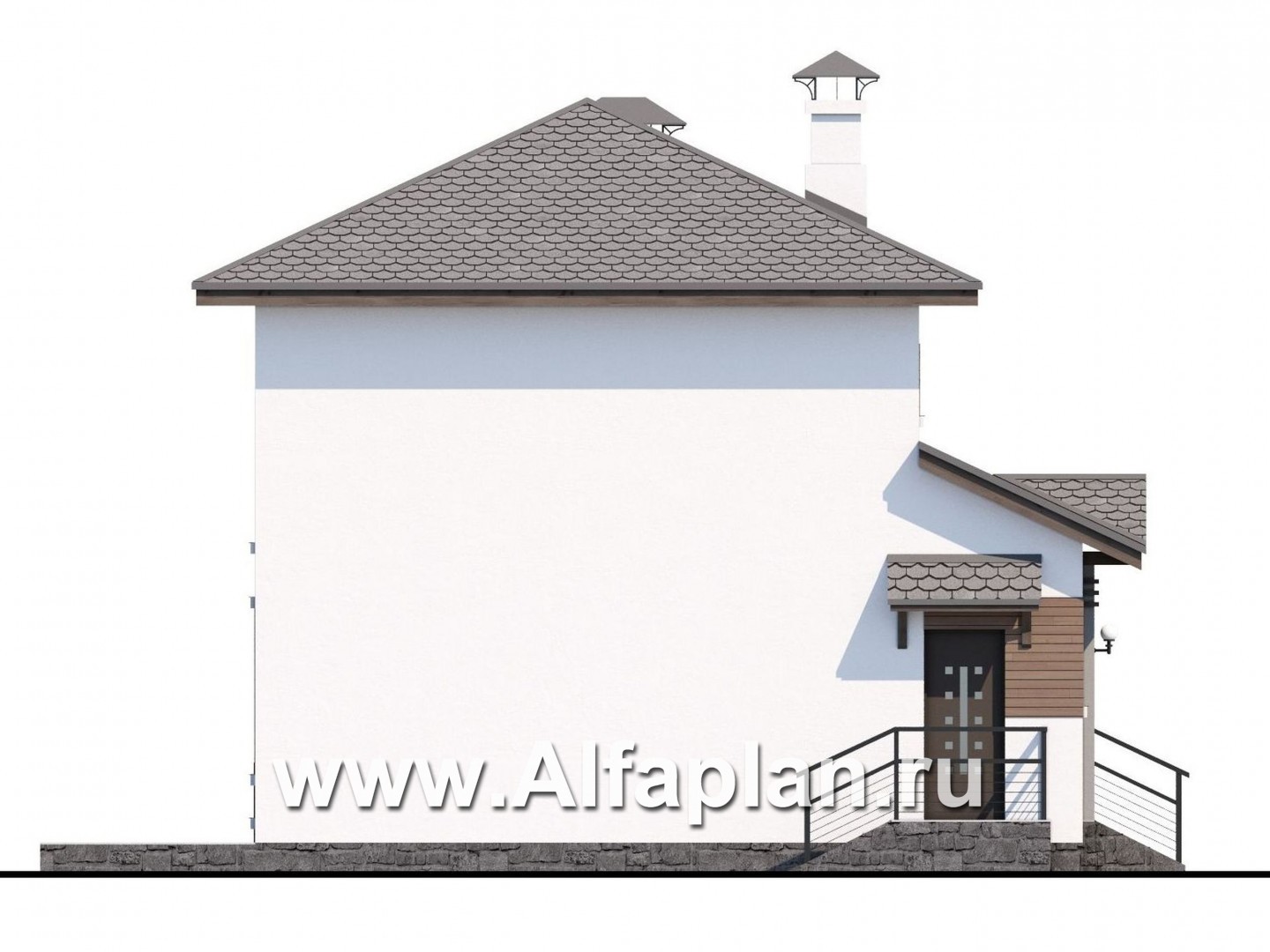

Вид справа
Вид справа

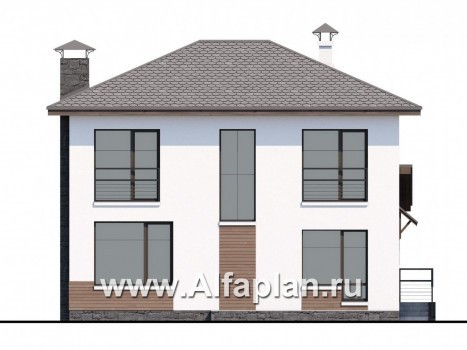

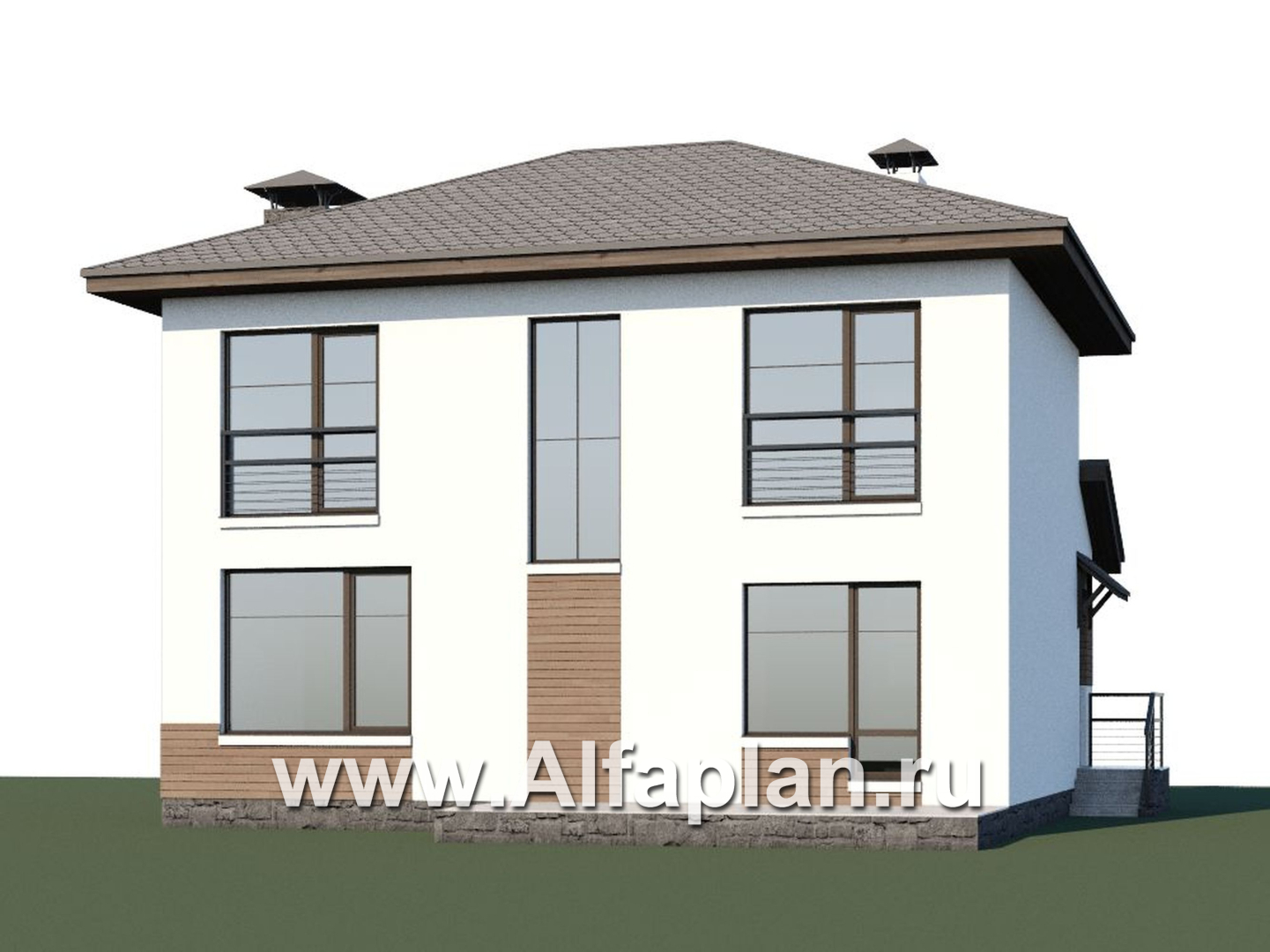

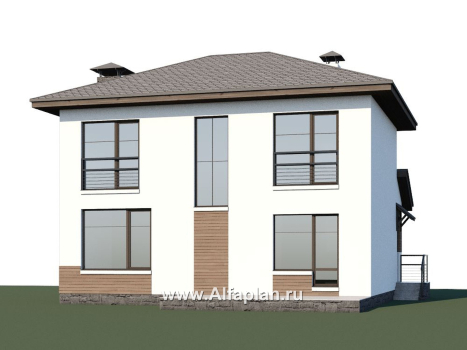

Вид сзади
Вид сзади

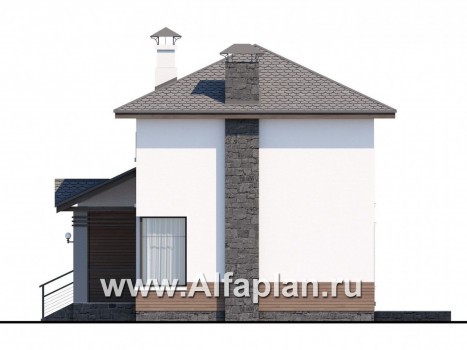

Вид слева
Вид слева

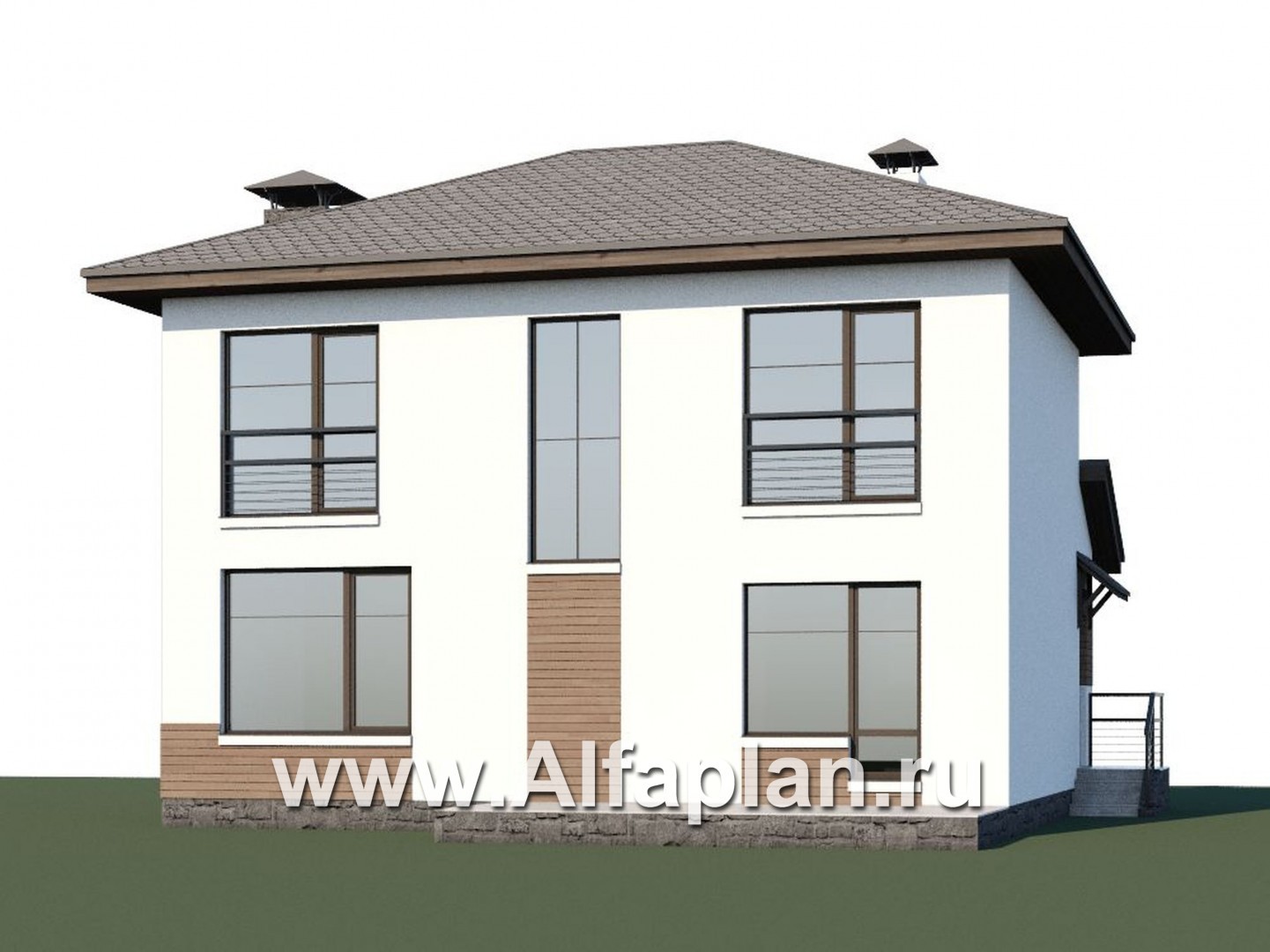

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита
Тип наружных стенгазобетон или кирпич
Тип внутренних стенкирпич
Тип перекрытиймонолитные ж/б
Тип кровлибитумная черепица
Наружная отделкадекоративная штукатурка, вагонка
Наружная отделка цоколяоблицовочный камень
Утеплительминеральная вата
Окнаиз ПВХ профилей
ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Инна написал(а) 29.01.2019:

Вопрос по проекту 530A Здравствуйте! Есть ли возможность доработать в этом проекте цокольный этаж и сколько будет стоить полный пакет документации с учетом цокольного этажа

Добрый день, Инна.
Доработать в этом проекте цокольный этаж мы возьмемся только в Паспорте проекта (рабочие строительные чертежи останутся без изменений). Такая доработка Паспорта будет стоить недорого. К рабочему проекту мы можем вам приложить альбом типовых узлов для выполнения цоколя (бесплатно), как правило, строители справляются с работами по этому альбому.
Илёр из города Казань написал(а) 16.11.2016:

Вопрос по проекту 530A Добрый день Хотели приобрести данный проект дома, возникли вопросы, не могли ли Вы ответить на них: 1) Можно ли получить внутренние размеры комнат и окон? 2) Возможно ли внесение небольших изменений, например хотели бы отказаться от террасы, так как дом будет строится в глубине участка входом с юга? 3) Дом получается без внутренних несущих стен, насколько это надежно, производился ли расчет? 4) Какой газобетон используется , ширина? Мы хотели бы газобетон 300-400 мм+ облицовочный кирпич или шкутатурка 5) Ориентировочная стоимость реализации 6) Какое отопление предполагается в инженерном разделе?

Илер, добрый день, отвечаем на Ваши вопросы:

1. Ширина гостиной (с учетом лестницы) - 5.8 м, кухни - 3.0 м. 2. От террасы можно отказаться без корректировки проекта. 3. В рабочем проекте в середине плана этажа предусмотрены опорные кирпичные колонны. Все конструктивные решения в проекте выполнены на основании нормативных требований. В проекте есть ссылки на все эти документы. 4.По проекту наружные стены разработаны в нескольких вариантах, что позволяет адаптировать проект к различным климатическим условиям. В наружные стены заложен газо(пено)бетон - 375(400) мм.( характеристики блока объемный вес -500 кг/м3, марка на прочность В3.5), или пустотный кирпич - 380мм.(альтернативно). Далее предусмотрен слой утеплителя 50-100 мм, толщина которого зависит от климатической зоны строительства, штукатурка. 5.Очень сложно дать однозначный ответ на вопрос о стоимости строительства.Она зависит от целого ряда факторов (способа строительства(фирма, бригада, xоз способ, региона строительства, местных материалов и рабочей силы и д.т.). 6.В качестве источника тепла на отопление и горячее водоснабжение используется котел с бойлером (с насосом и расширительным баком). Топливо для котла выбирается в зависимоти от местных условий (газ, мазут, уголь и т.д.). Система отопления запроектирована двухтрубная лучевая от коллекторов, расположенных на каждом этаже дома. Проектом предусмотрена установка отопительных приборов типа: стальные панельные радиаторы "Kermi" (с воздуховыпускным краном и терморегулирующим клапаном) с настенным креплением и боковым подключением. Помещения ванной комнаты отапливаются при помощи «теплого пола».

Сергей Владимирович из города Одинцово написал(а) 02.07.2016:

Вопрос по проекту 530A Добрый день, интересует зеркальный вариант. Возможно ли внести в проект следующие изменения: 1. Убрать камин 2. В гостиной вместо углового окна установить обычное 3. В спальнях площадью 10 м.кв добавить окна 4. Заменить фундамент на ленточный Кроме этого уточните пожалуйста сколько будут стоить работы по привязке проекта на участке.

Сергей Владимирович, добрый день,

убрать камин, изменить форму окна и добавить окно в спальню смогут строители без вмешательства архитектора и внесения изменений в проект. Разработать ленточный фундамент мы сможем (на основании данных анализа грунтов Вашего участка). Сроки и стоимость разработки см. в разделе Сервис для заказчиков. В разделе Ландшафтное проектирование Вы найдете примеры работ по посадке дома на участок и их стоимость.
