525A"Веста" - небольшой удобный дом

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
136.70131.3385,93
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)26700
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000
Паспорт проекта3500
Дополнительная копия проекта5000
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.40200
37700
При одновременном заказе вместе с Полным комплектом дома — скидка 40% на проект бани/гаража/беседки.
Вместе с этим проектом заказывают:
— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше

4.19562

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

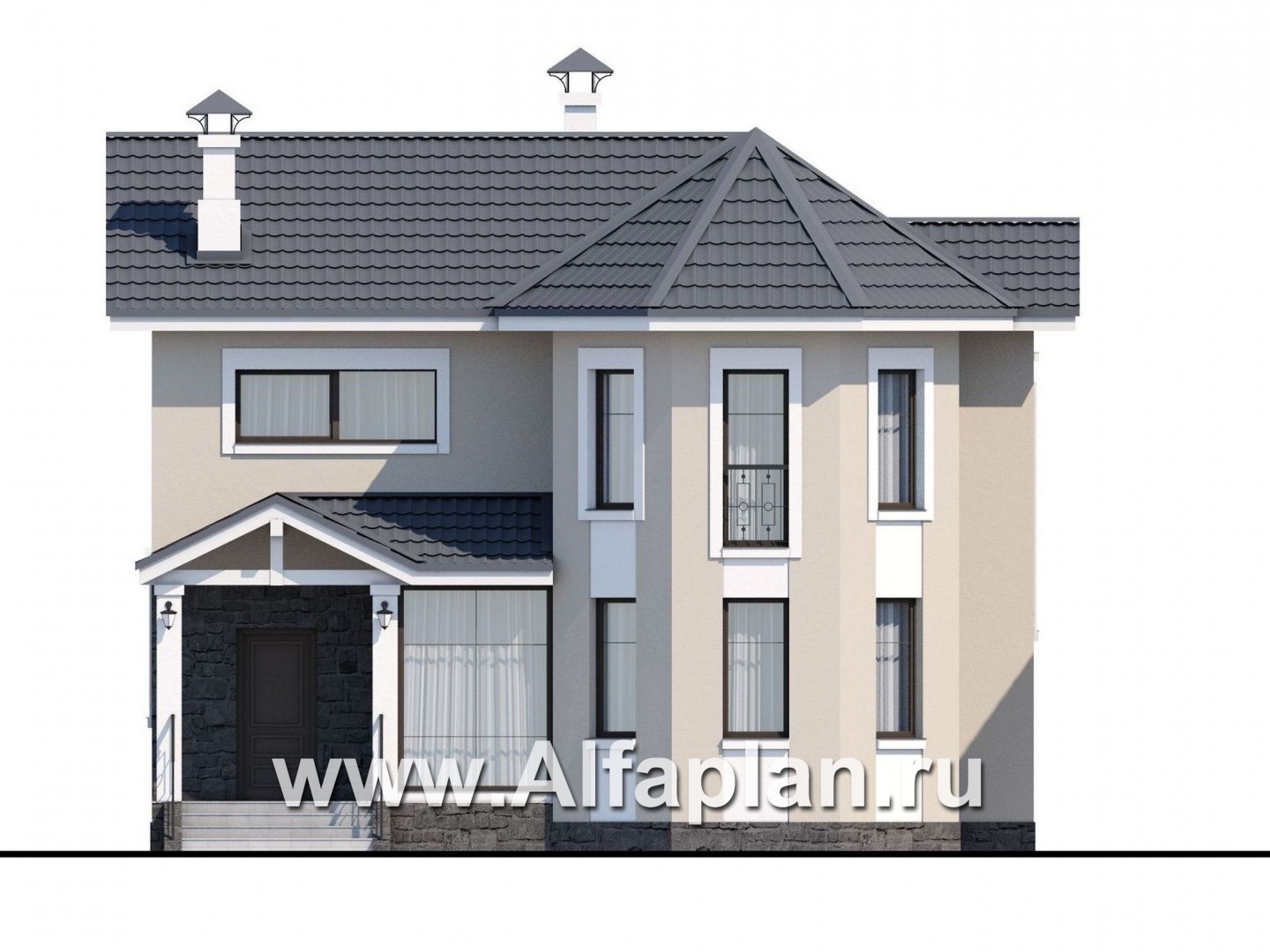

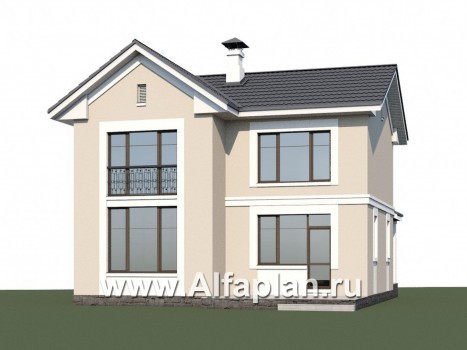

Вид спереди
Вид спереди

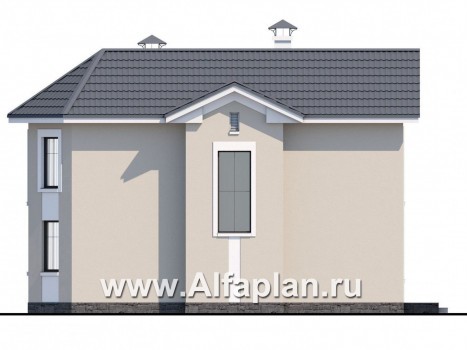

Вид справа
Вид справа

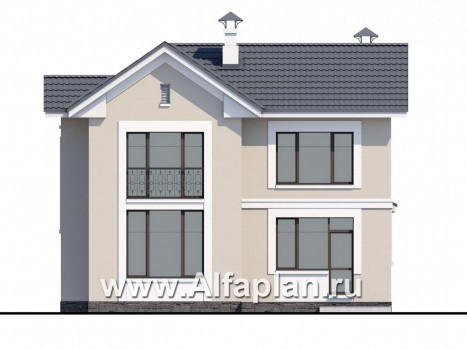

Вид сзади
Вид сзади

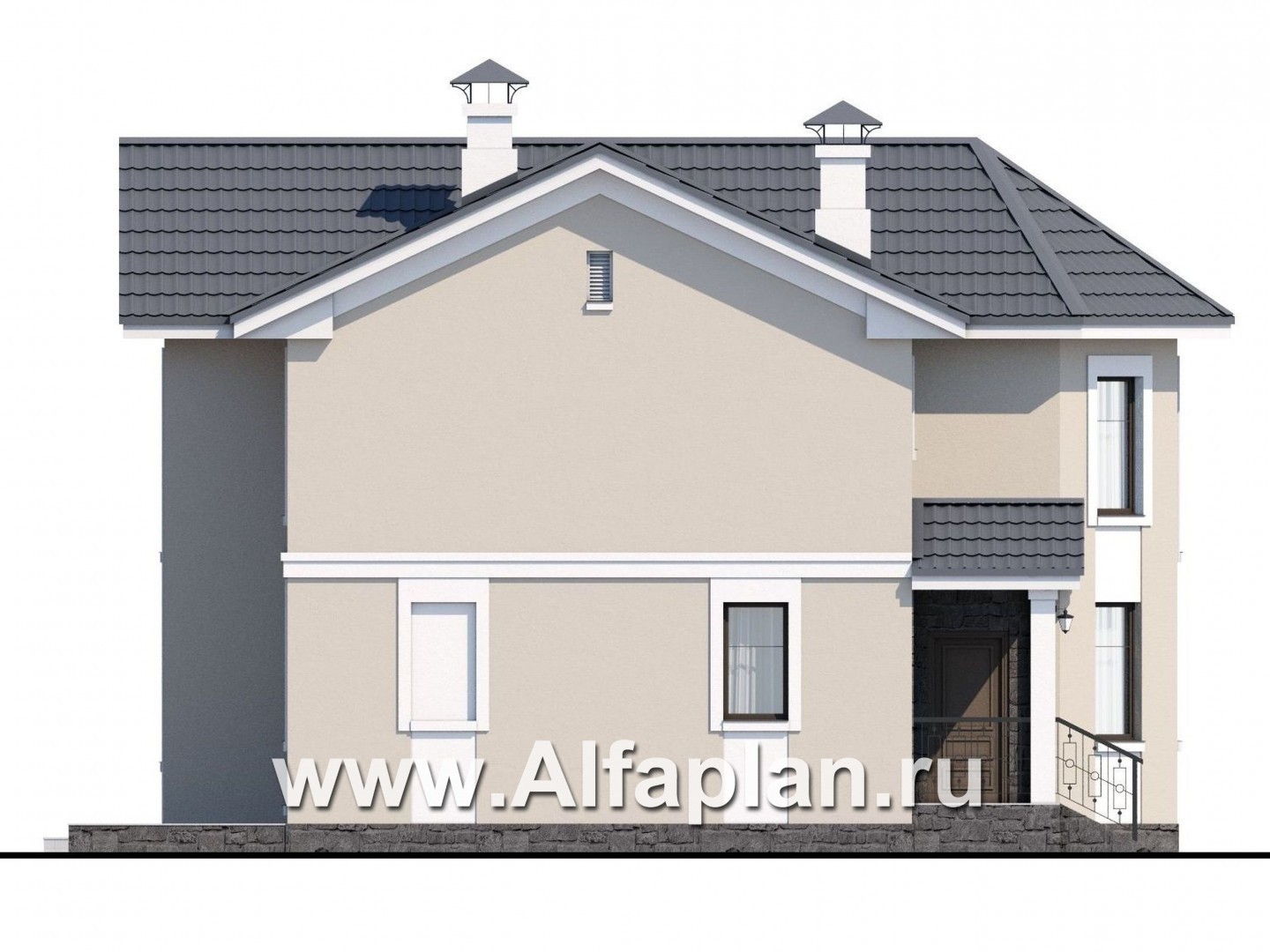

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита
В25 - 28,0  м3
Тип наружных стенгазобетон / кирпич (альтернативно)
94,4 / 95,7  м3
Тип внутренних стенкирпич
11,5  м3
Тип перекрытиймонолитные ж/б над 1 эт
11,8 (над 1ым эт)  м3
Тип кровлибитумная черепица
155,7  м2
Наружная отделкадекоративная штукатурка
229,1  м2
Наружная отделка цоколяискусственный камень = 16,7 м2
Высота домаот пола 1-го этажа
8,02  м
Высота 1-го этажаот пола до потолка
2,75  м
Высота 2-го этажаот пола до потолка
2,70  м
Утеплительминеральная вата
Окнаиз ПВХ профилей

Бывает, что один-единственный элемент фасада формирует неповторимый облик постройки, сообщая ему особое настроение. У представленного здесь дома из кирпича (газобетона) в роли «первой скрипки» выступает массивный многогранный эркер под конической крышей. Необычное впечатление от коттеджа усилено благодаря использованию контрастных цветов: фасады, оформленные в пастельной гамме, соседствуют с черепичной кровлей драматического свинцового оттенка. Во многом благодаря этим особенностям, проект коттеджа выглядит очень современно и одновременно респектабельно.

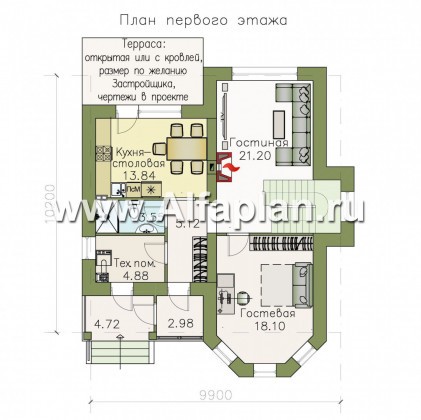

Проектом кирпичного (газобетонного) дома предусмотрено два полноценных этажа. Значительная часть пространства первого этажа отдана под гостевую зону: это гостиная с камином и лестницей на второй этаж, расположенной в пространстве бокового эркера, а также кухня-столовая. Из столовой зоны можно попасть на террасу произвольной площади, открытую или с кровлей – все зависит от пожеланий заказчика. Стоит предусмотреть возможность размещения на террасе дополнительной обеденной группы.

Существует вариант проекта с еще одной пристройкой – а именно, навесом для одного автомобиля, являющимся практичной альтернативой теплому гаражу (525B).

На первом этаже этого кирпичного (газобетонного) дома предусмотрено приватное помещение – гостевая комната, частично расположенная в пространстве многогранного эркера со стороны главного фасада. Кроме того, нашлось место для помещений вспомогательного назначения: это входная группа, представленная тамбуром и прихожей, а также хозблок. Он снабжен собственным входом со стороны главного фасада.

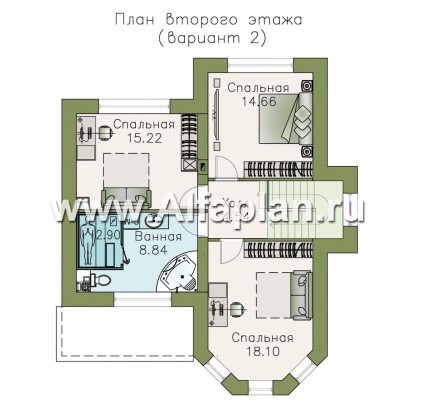

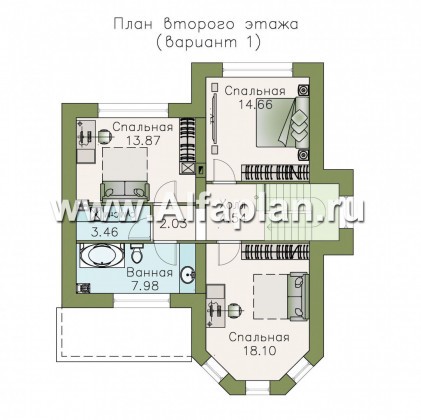

Пространство второго этажа, согласно проекту дома из кирпича (газобетона), преимущественно отдано под приватную группу: это три спальни – две малые и родительская, частично расположенная в пространстве эркера-многогранника.

На втором этаже также предусмотрен санузел общего пользования, площадь которого может варьироваться – в зависимости от варианта проекта. Согласно первому, кроме санузла запланирована постирочная, причем оба помещения выходят в тамбур, сообщающийся с холлом. Согласно второму варианту, тамбур и постирочная ликвидируются, и за их счет увеличиваются площади санузла и смежной с ним малой спальни.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Андрей написал(а) 13.05.2017:

Вопрос по проекту 525A На сколько удорожается стоимость проекта от первоначальной стоимости, если строго по середине дома спроектировать подвал 5х5м, высотой 2,2м и внести некоторые измененя, типа доп двери и т.д.

Здравствуйте, Андрей!

предлагаем Вам использовать наш типовой проект погреба. Он НЕ ПРИВЯЗАН ни к какому конкретному дому и представляет собой набор типовых решений: по устройству и армированию монолитных стен, устройству цоколя, гидроизволяции и т.д. Глубина погреба 1,85 м, осевые размеры 4,2 х 3,6 м. Вы можете изменить его размеры по своему усмотрению и расположить в любой части дома, следует лишь учитывать расположение несущих стен. В погреб ведет вертикальная лестница. Стоимость проекта погреба указана в форме заказа на сайте.

Михаил из города МОСКВА написал(а) 28.11.2016:

Вопрос по проекту 525A подскажите можно ли на 1ом этаже увеличить сан узел так чтобы можно было поставить ванну и убрать стенку между кухней и гостинной или что то типа арки .также хочется знать площадь заливаемой плиты фундамента и сколько кубов блоков потребуется для коробки с перегородками спасибо.

Михаил, здравствуйте,

525А - проект небольшого по площади дома, и эта площадь используется по максимуму рационально, никакого резерва в виде холлов, коридоров, которые можно было бы использовать по другому назначению нет. Увеличить душевую можно либо за счет котельной , либо за счет кухни. Но, площадь котельной определяется нормами и ее уменьшение может создать проблемы при газовом котле. Можно уменьшить кухню, если для Вас приемлемо такое решение. Можно посмотреть проекты с похожей планировкой, но большей площади, где возможно увеличение душевой, например: 488А - за счет гардеробной, 162А - за счет прихожей. От стены, разделяющей кухню и гостиную отказаться, к сожалению, не возможно, это несущая стена. Данные по расходу основных материалов указаны в таблице с Характеристиками.

Евгений из города Омская обл. написал(а) 13.09.2016:

Вопрос по проекту 525A Здравствуйте сколько нужно кубов бетона на фундамент и арматуры ?Сколько нужно на несущие стены и перегородки. Площадь крыши?И какие минимальные размеры участка нужны? Есть ли данный проект с железо бетонным перекрытием между первым и вторым этажом .

Евгений, добрый день,

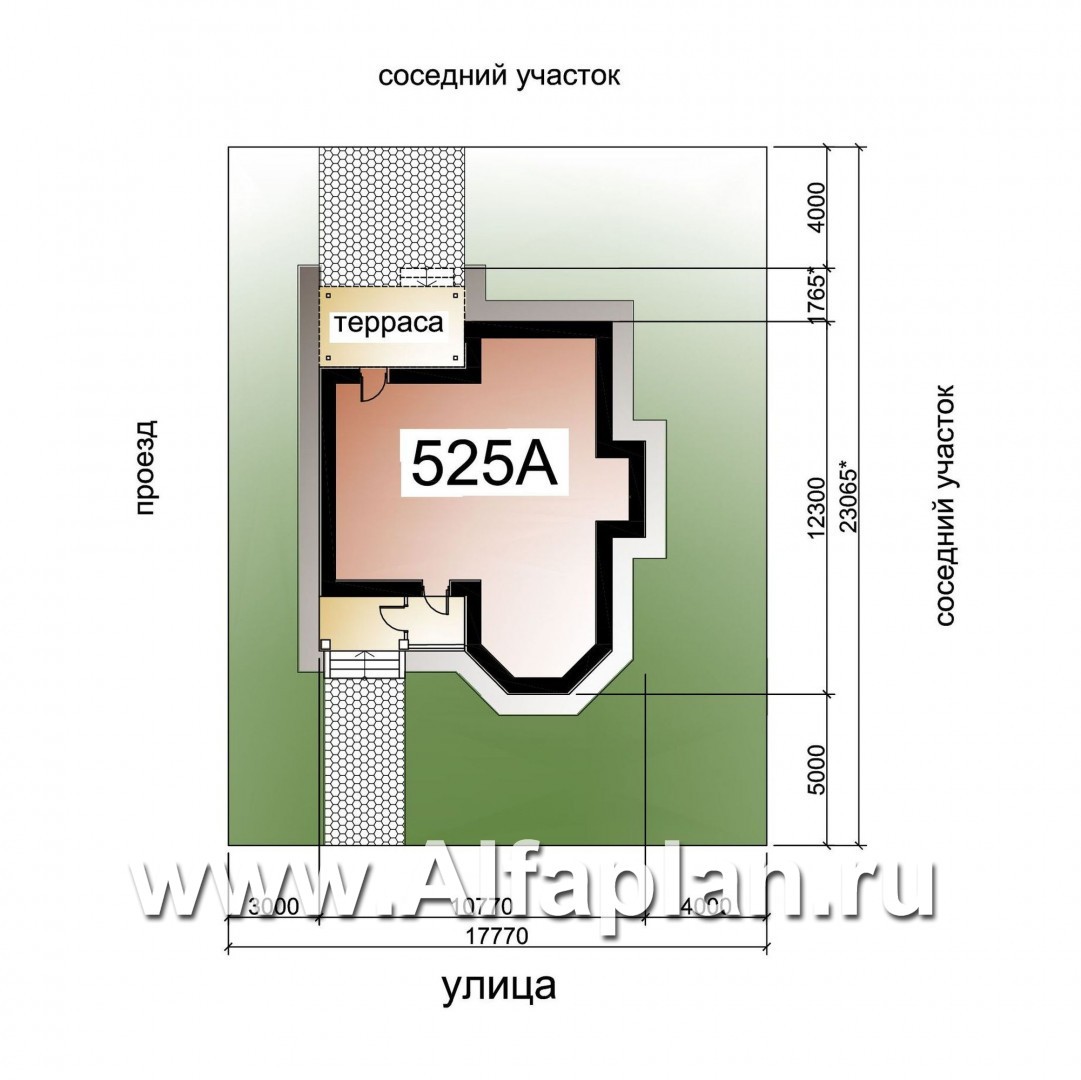

данные по расходу материалов указаны в таблице с Характеристиками. В Дом. изображениях к проекту на сайте размещен ген.план с указанием минимального размера участка.

Перекрытие в проекте между первым и вторым этажом - железобетонное монолитное.
