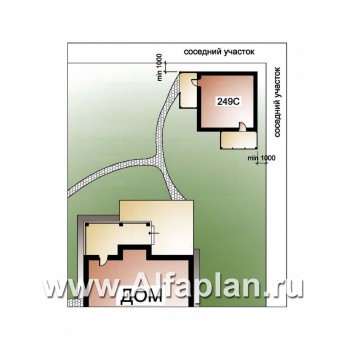

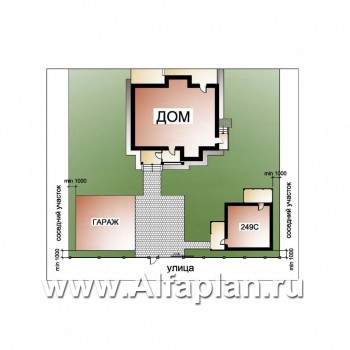

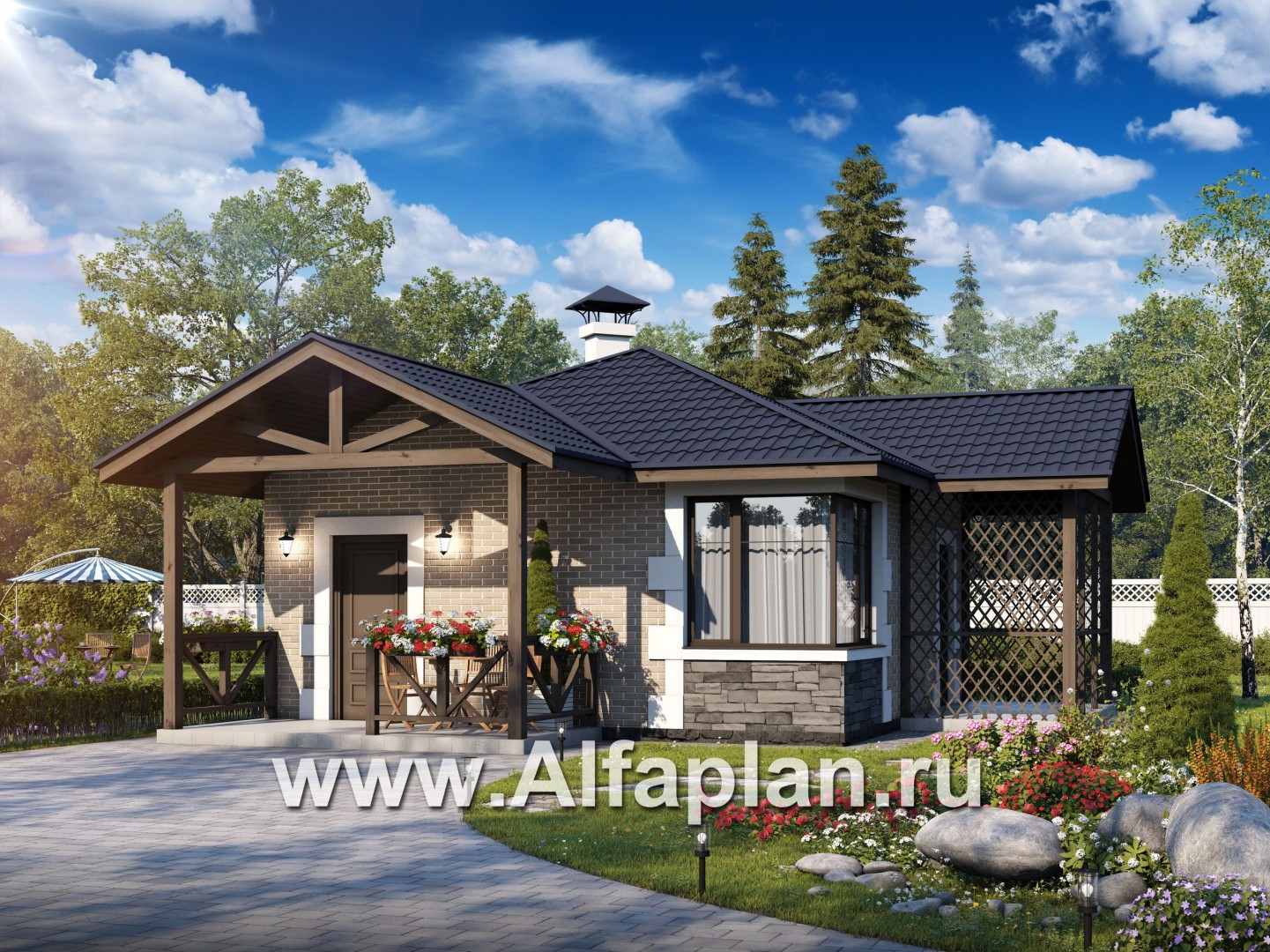

249C Проект удобной и красивой бани, для углового расположения

Автор проекта: В. Тарасов
  • Общая площадь дома:41.98 м²
  • Площадь отапливаемых помещений:33.43 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    18 000 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    10 900 ₽
  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    2 500 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 41.98 м²

Проект удобной и красивой бани, для углового расположения - технические характеристики

Срок готовности проект готов, срок 3 дня
Тип фундамента монолитная ж/б плита
Тип наружных стен газо(пено)бетон - 300 мм
Тип внутренних несущих стен нет (только перегородки)
Тип кровли битумная/металлическая черепица
Наружная отделка стен лицевой кирпич, декоративная штукатурка
Наружная отделка цоколя облицовочный камень
Гараж Без гаража
Ширина 7 м
Длина 7 м
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

Проект удобной и красивой бани, для углового расположения

Комментарии 7

  • Дубна
    Добрый день!
    Монолитная ж/б плита предусмотрена под всей баней, включая веранду и помещение с купелью или исключая эти помещения?
    На какой глубине расположен фундамент?
    Каким образом решается вопрос ввода электрокабеля, трубы водопровода и выпуска канализации (под фундаментом или над ним?). Предусмотрены ли закладные, если да, указаны ли их места на чертежах?
    Размер помещения для купели?
    • Виктор, здравствуйте. Монолитная плита мелкозаглубленная (низ плиты на 850 мм ниже проектного уровня земли) предусмотрена под всей баней. Внешние сети заводятся из-под фундаментной плиты, разводка по дому находится в обратной засыпке (между плитой основания пола 1го этажа и фундаментной плитой). Все разводки показаны в инженерных разделах. До бетонирования фундаментов необходимо выполнить вводы коммуникаций по чертежам ВК с гидроизоляцией мест вводов (при необходимости высылаем принципиальный узел ввода трубы канализации и водоснабжения). Размер веранды, где может быть установлена купель (в проекте не предусмотрена), 3655*1900.
    Ответ на комментарий
  • Москва и Санкт-Петербург
    Здравствуйте! Мы приобрели проект бани 249C-S. Возможна ли замена фундамента из монолитной плиты на винтовые или бетонные сваи, или как вариант - на ленточный фундамент? Если да, предусмотрена ли доплата за изменение проекта? Технический отчет по результатам инженерно-геологических изысканий имеется и мы его вам отправляли.
    • Добрый день, Виктор.

      По желанию заказчика, нами разрабатываются конструкции фундаментов и перекрытий, альтернативные заложенным в проекты. Стоимость Вы найдете на сайте в рубрике Корректировка конструкций.
    Ответ на комментарий
  • Санкт-Петербург

    Подскажите, пожалуйста, длину стен от угла у парной? Возможен ли вариант в каркасном исполнении?

     Добрый день, Светлана.
    Благодарим Вас за интерес к проектам Альфаплан и обращение в нашу архитектурную студию.
    Расстояние от угла парной - 3.3 м.
    Ответ на комментарий
  • Воронеж

    Добрый день! Подскажите, проектом предусмотрен камин или это так печь изображена?

    Ответ на комментарий
  • Санкт-Петербург

    Вопрос по проекту 249C. Интересует высота сооружения в "коньке"? Также подскажите размеры по крыльцу и по пристроенному бассейну, для понимания размещения на моем участке? Возможно ли увеличить сауну и душевую в ущерб комнате отдыха? Заранее благодарю за ответы.

    Дмитрий, добрый день.

    Высота сооружения в коньке -4.375 м от пола, отметка земли - -0.30 м. Осевые размеры коробки  дома 6 х6 м, террасы выступают на 2.4 м. Планировка выполнена в перегородках, Вы можете их передвинуть на нужное место плана. Капитальным является дымовентиляционный кирпичный стояк. Его тоже можно передвинуть, но в этом случае нужно очень внимательно проследить, как о пройдет через стропила и выйдет на кровлю, с тем, что бы он не попал на ендову или конек.
    Ответ на комментарий
