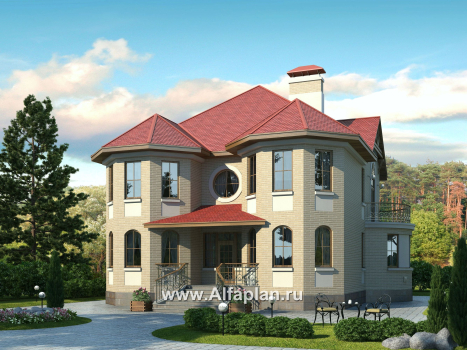

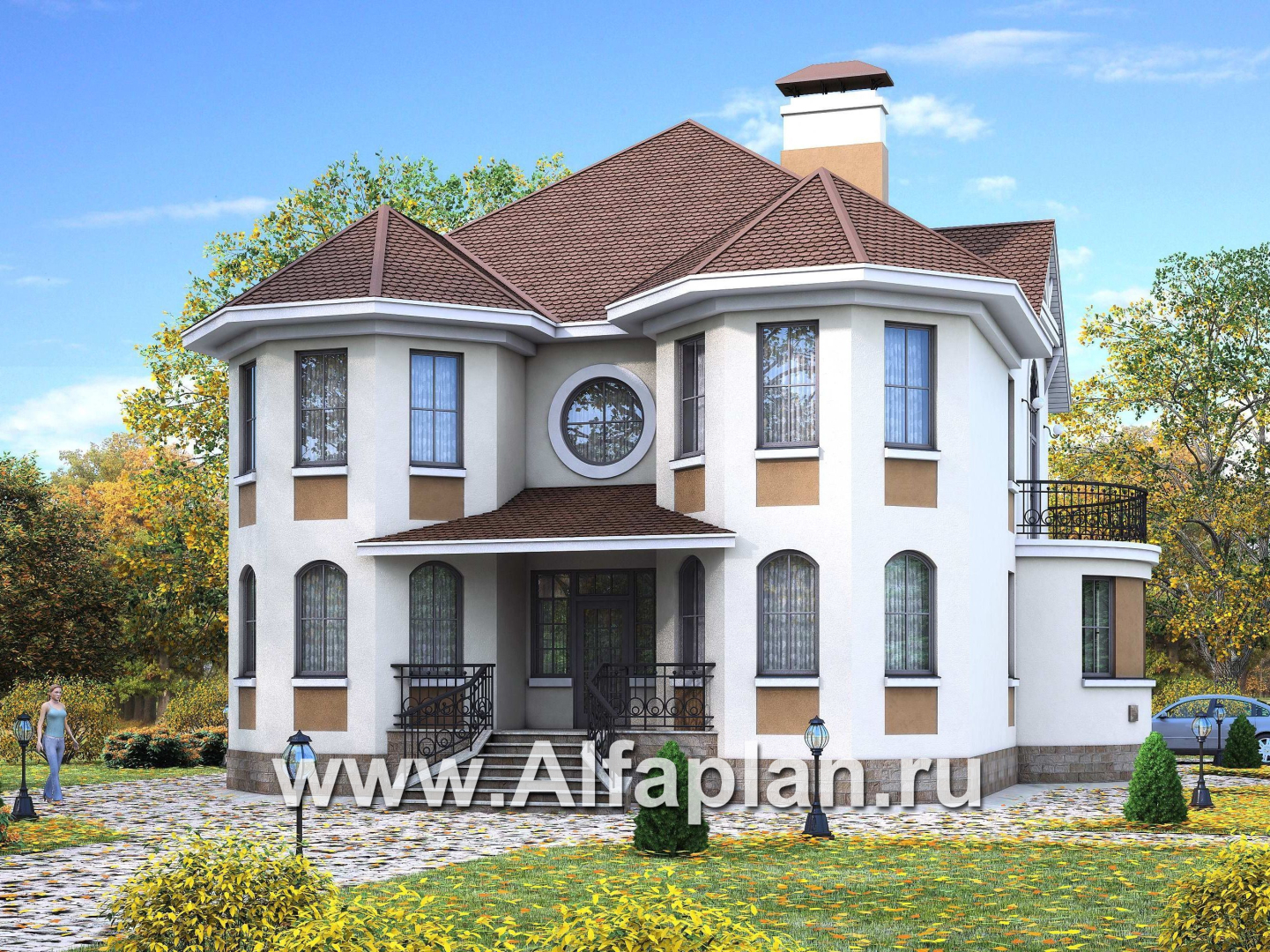

49E 3D"Амбиент"- респектабельный проект коттеджа с верандой

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
261.90224.5140.2
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)48400
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование7000
Паспорт проекта3500
Дополнительная копия проекта5000
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.63900
61400
При одновременном заказе вместе с Полным комплектом дома — скидка 40% на проект бани/гаража/беседки.
Вместе с этим проектом заказывают:
— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше
Вариант фундамента - монолитная ж/б плита5000
Вариант фундамента - ленточный монолитный глубиной заложения 1,5м под облицовку кирпичем5000

4.23964

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

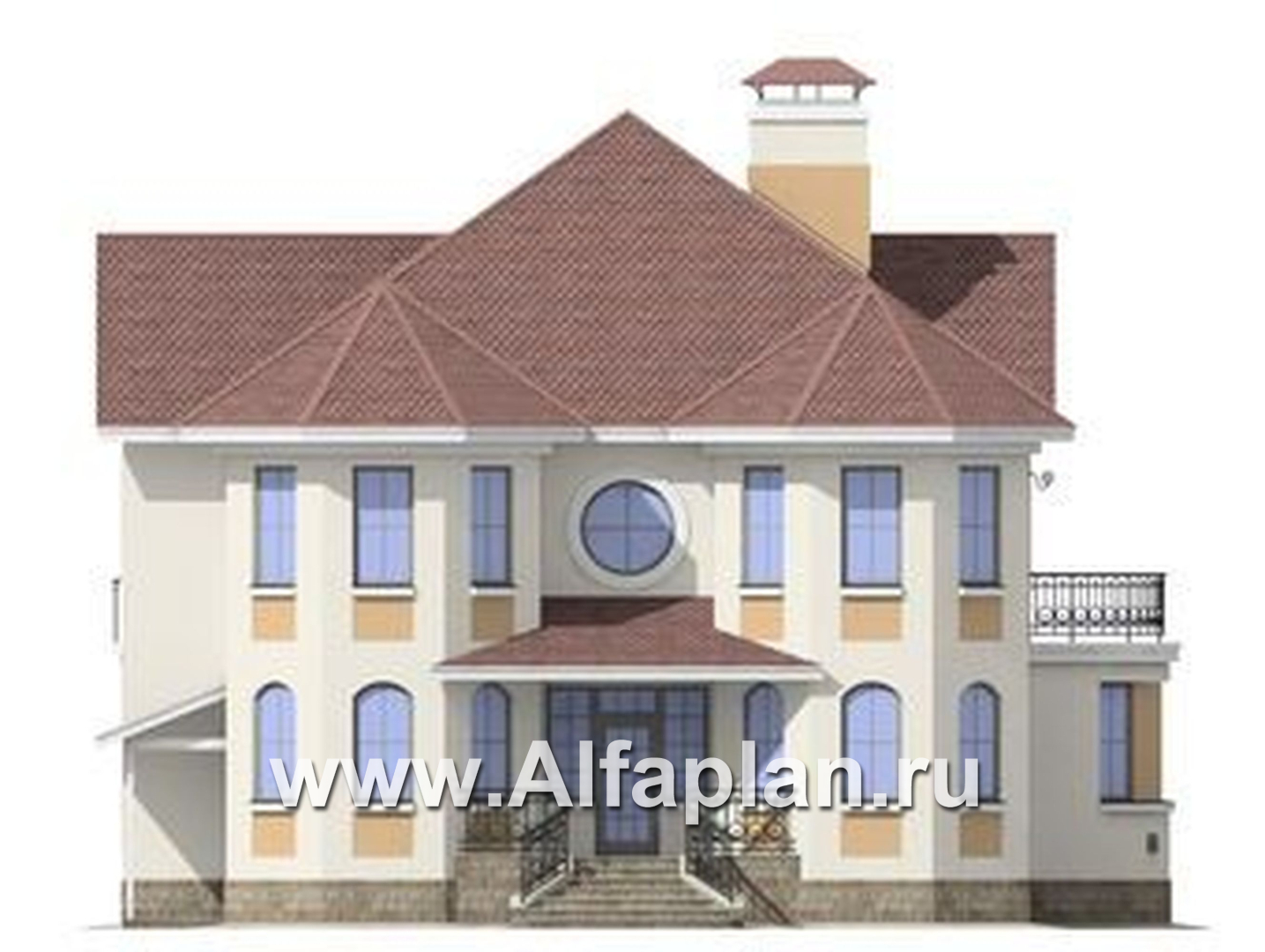

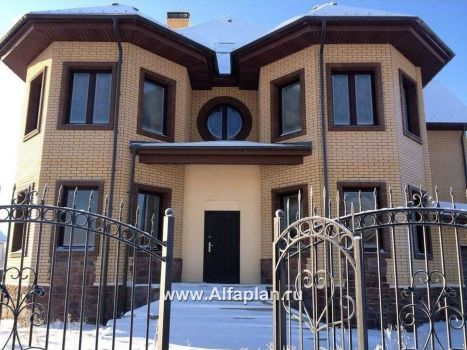

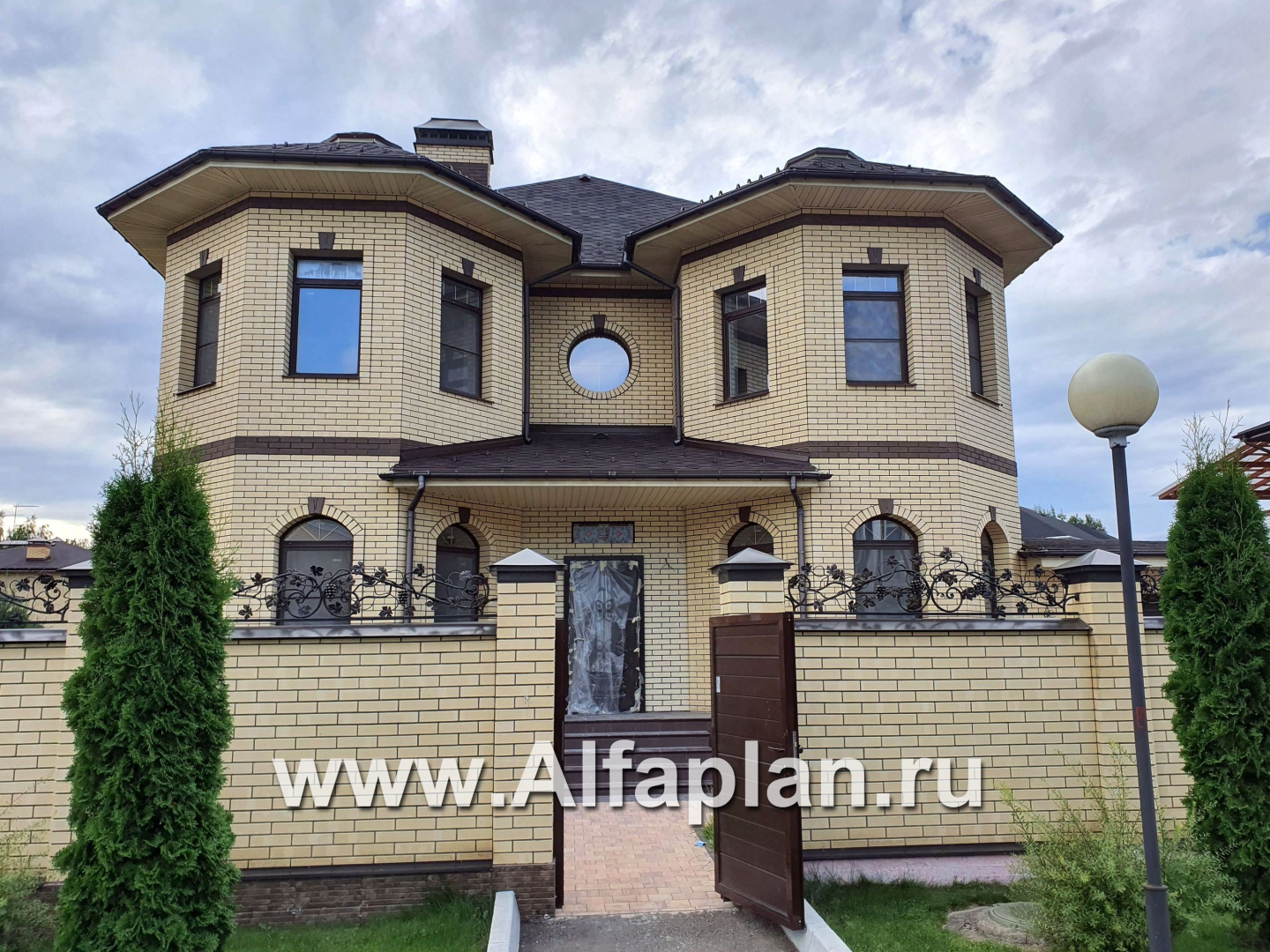

Вид спереди
Вид спереди

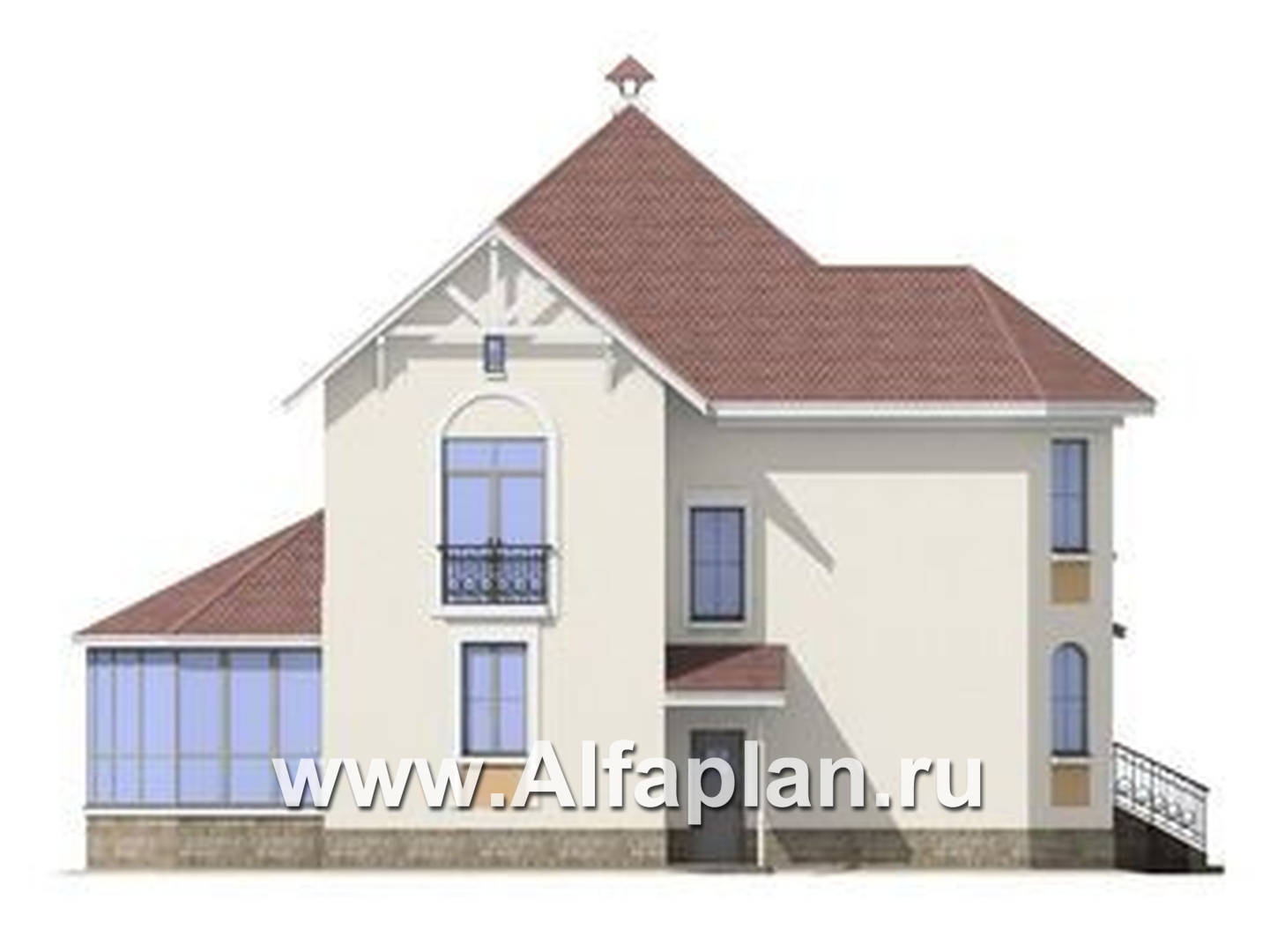

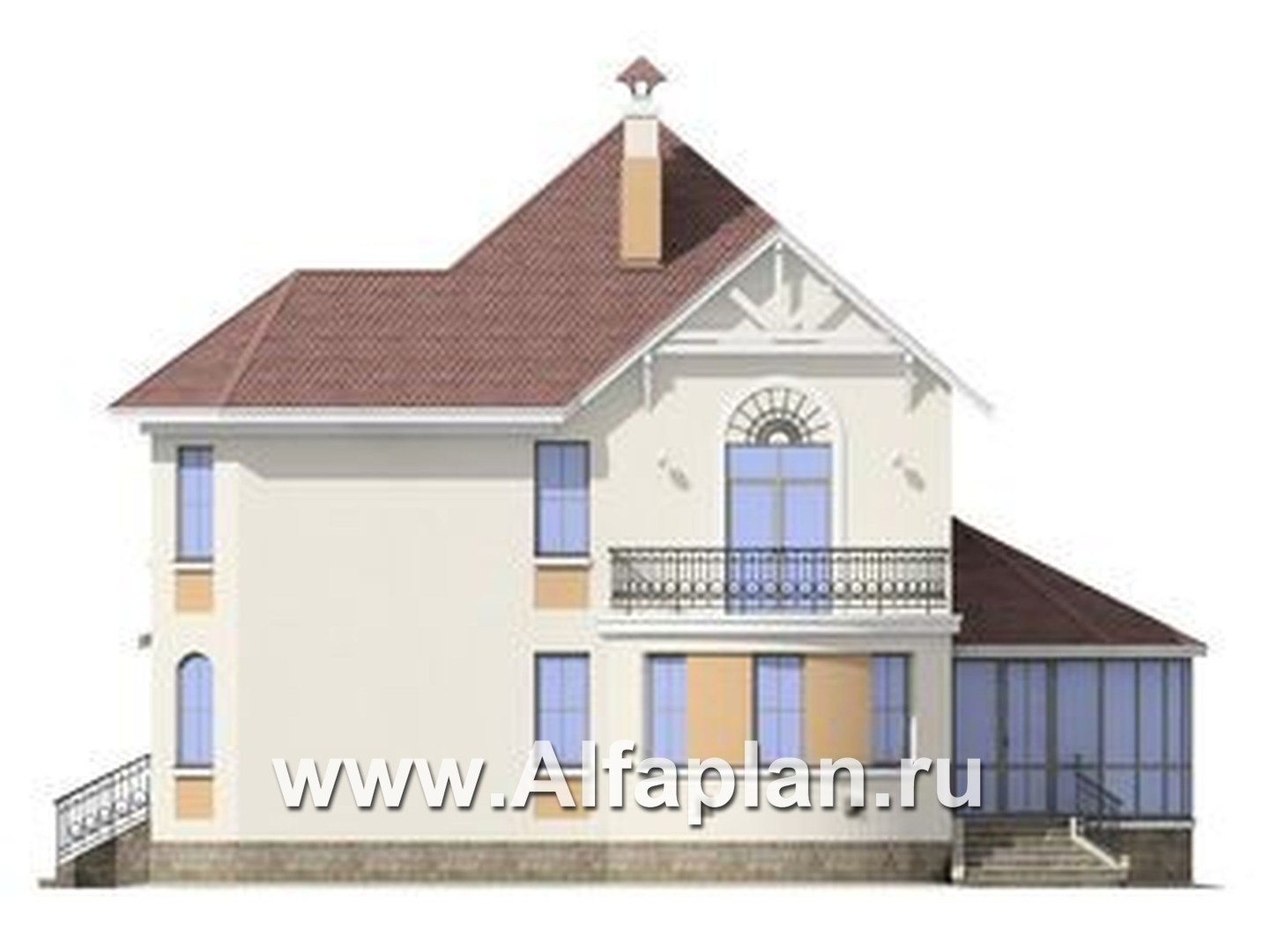

Вид справа
Вид справа
Вид сзади
Вид сзади

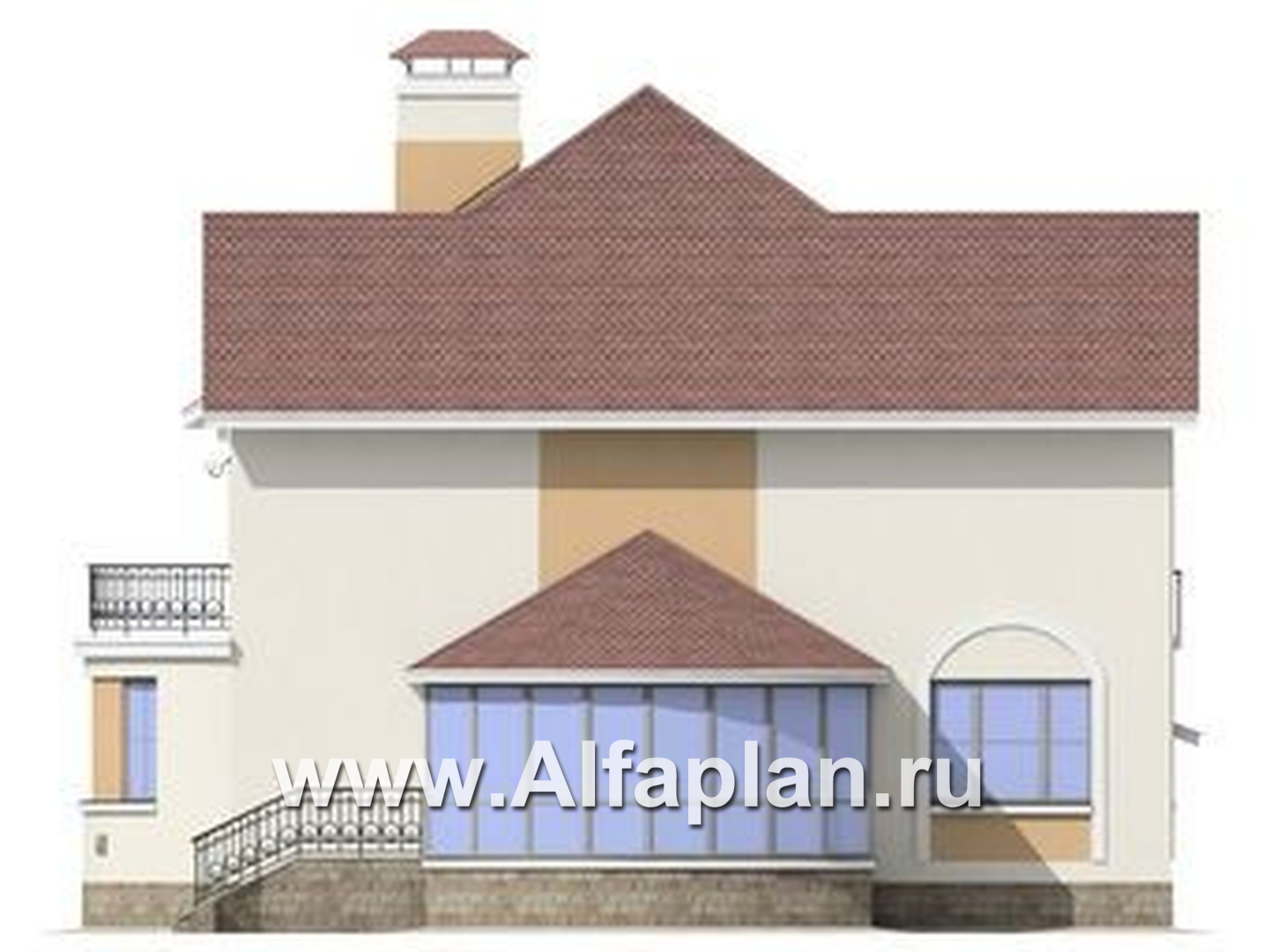

Вид слева
Вид слева

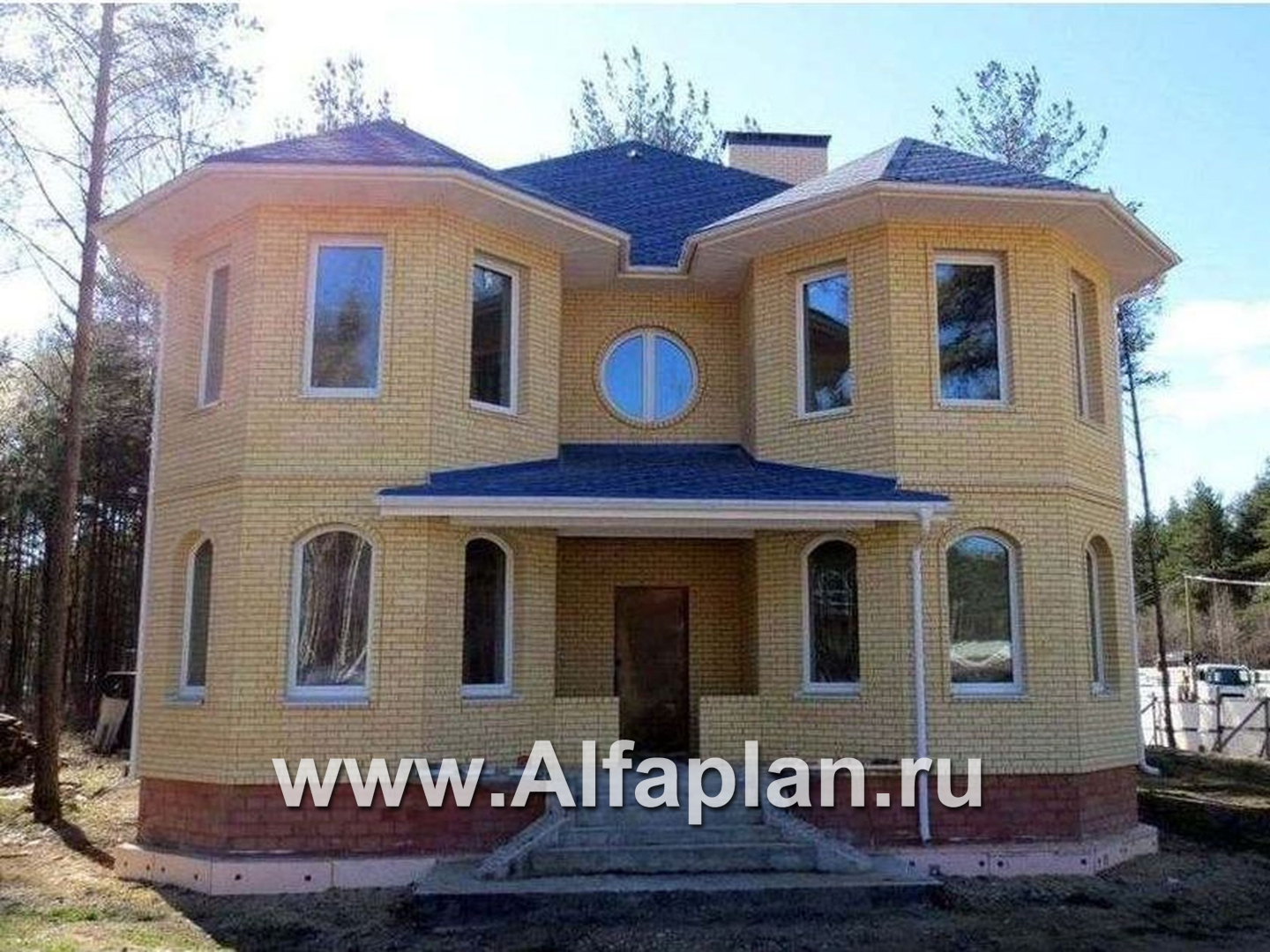

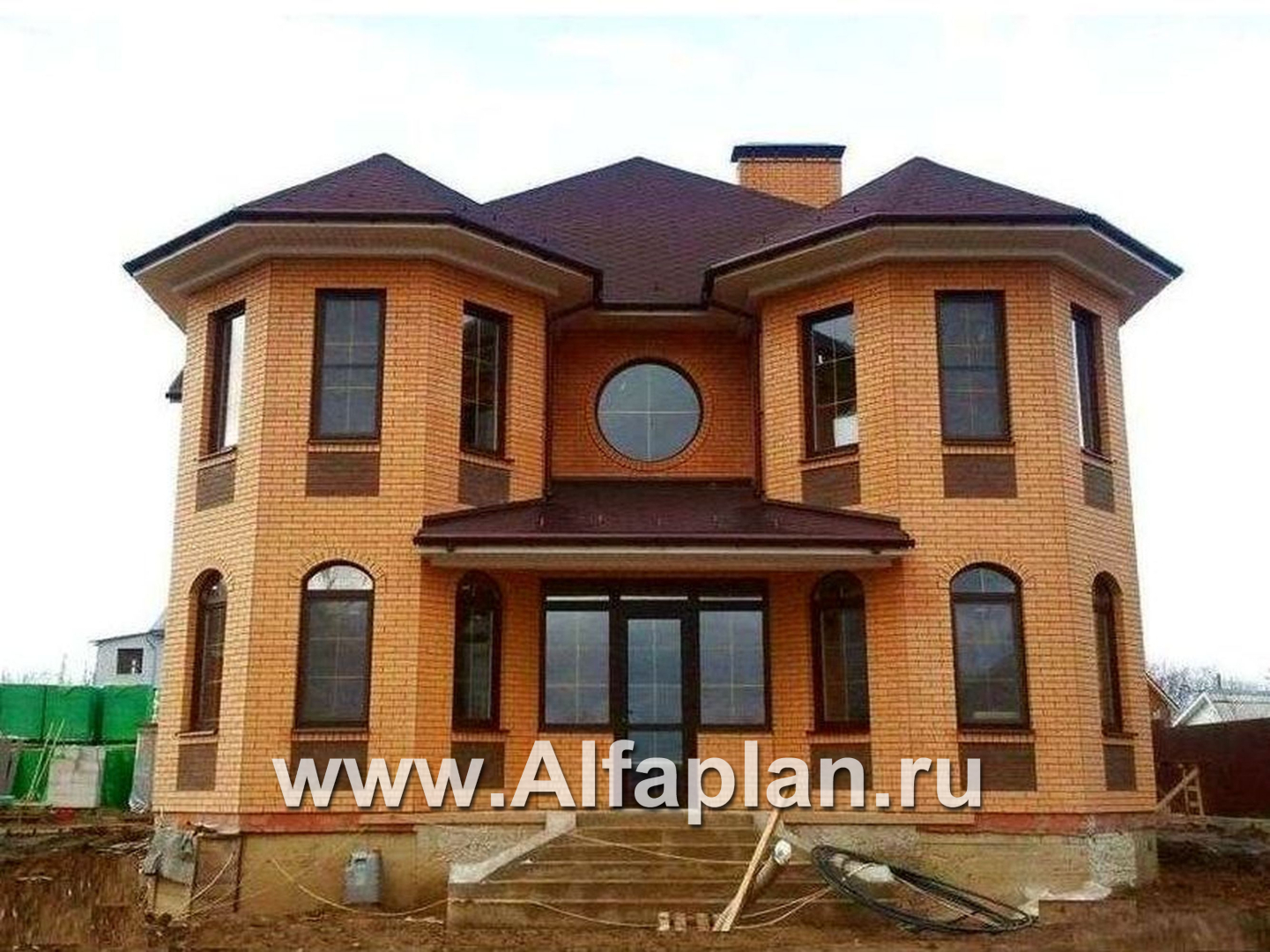

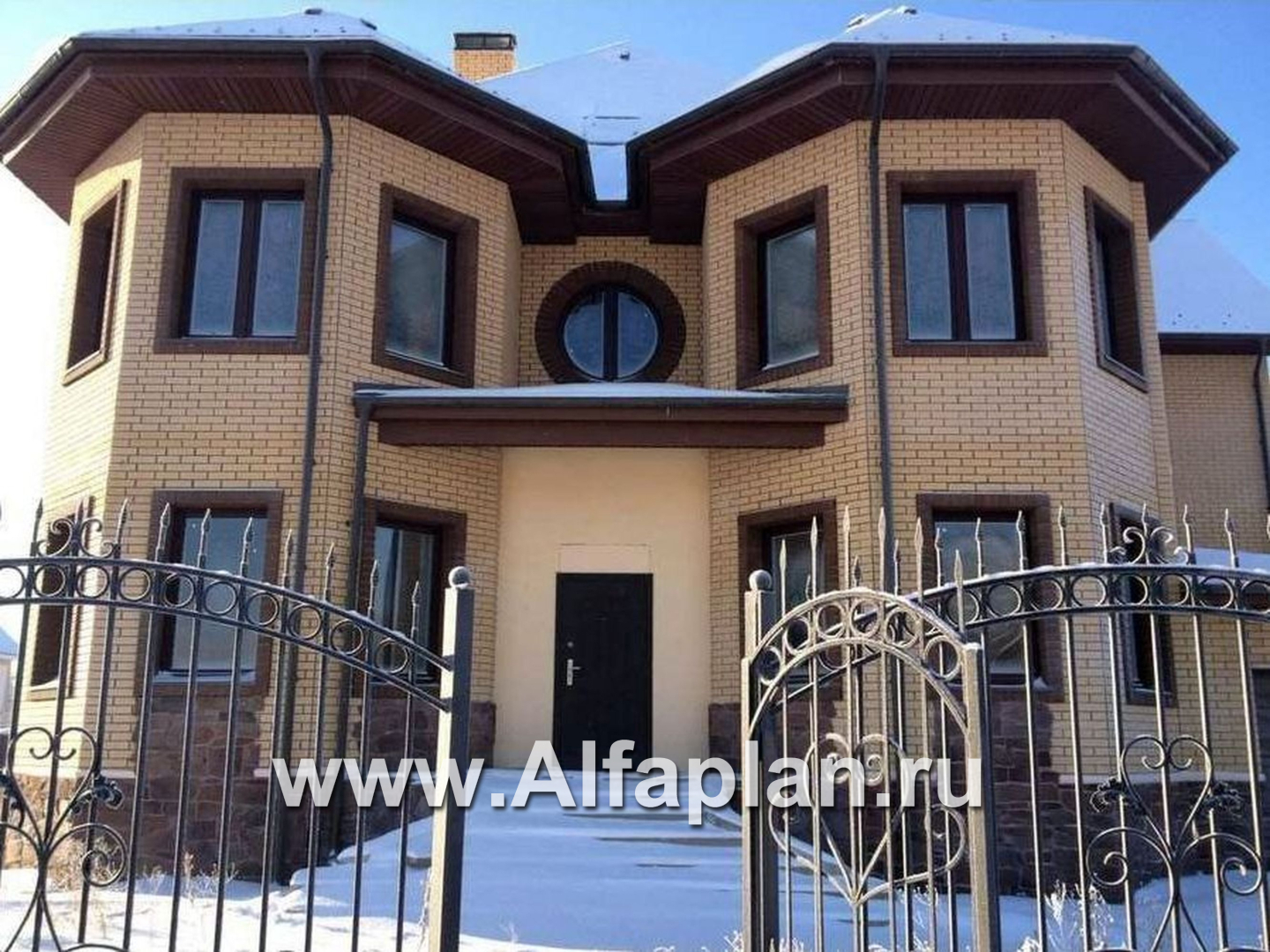

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Дополнительное изображение 5 (прямой)
Дополнительное изображение 6 (прямой)
Характеристики
Тип фундаменталенточный монолитный Ж/Б
99.35  м3
Тип наружных стенгазобетонные блоки (возможен кирпич )
165.0  м3
Тип внутренних стенгазобетон
29.0  м3
Тип перекрытиймонолитные ж/б
21,23 + 20.43  м3
Тип кровлибитумная черепица
284.0  м2
Наружная отделкадекоративная штукатурка или облицовка кирпичем
330.0  м2
Наружная отделка цоколяискусственный камень
Высота домаот пола первого этажа
11.09 ( -1.05 м-уровень земли)  м
Высота 1-го этажаот пола до потолка
3.0  м
Высота 2-го этажаот пола до потолка
2.95  м
Мощность котлас бойлером горячей воды
50 квт
Расчетная электр. нагрузкас учетом электроплиты
16.0 кВА
Утеплительминеральная вата
Окнаиз ПВХ профилей

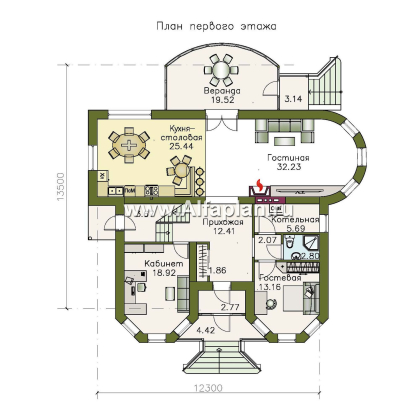

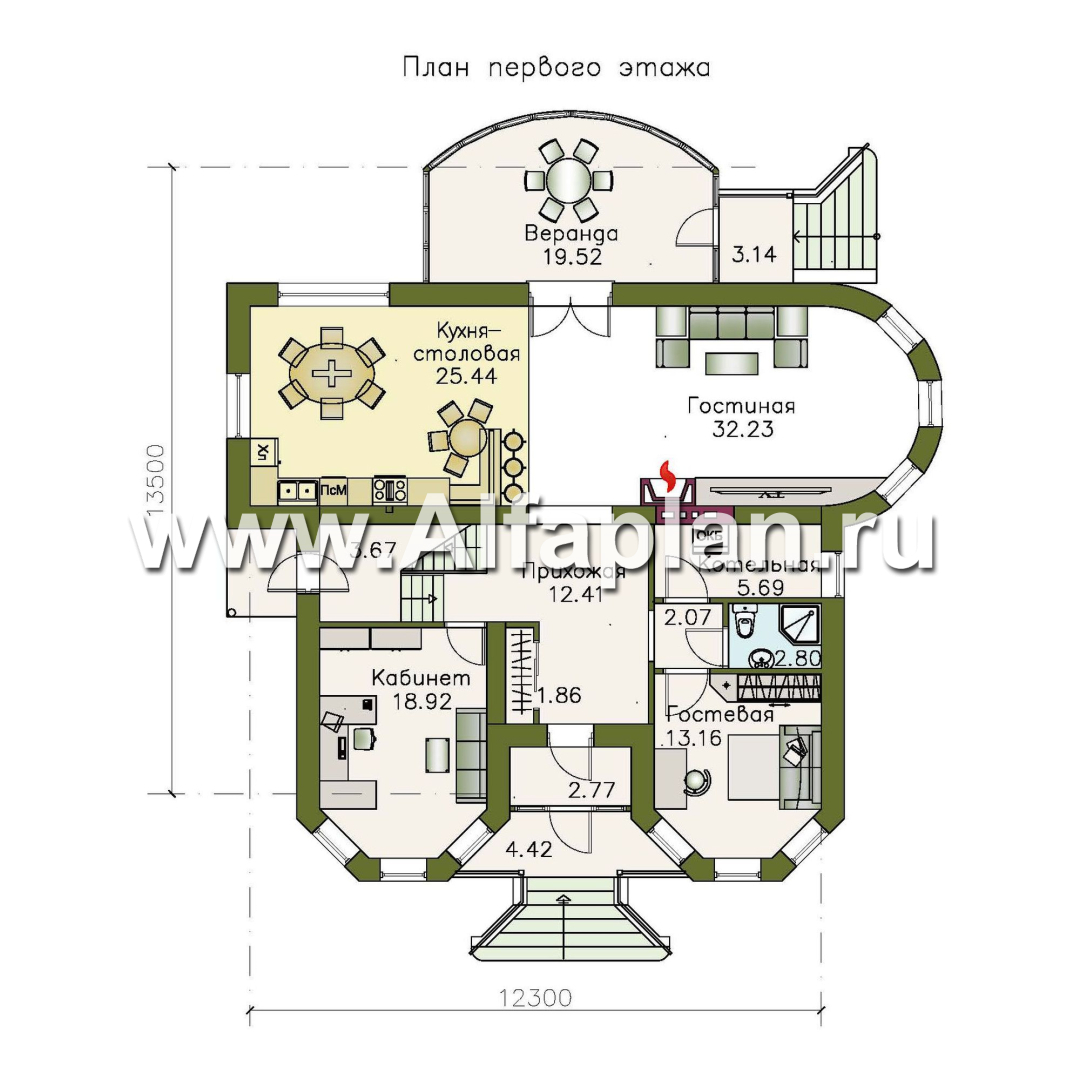

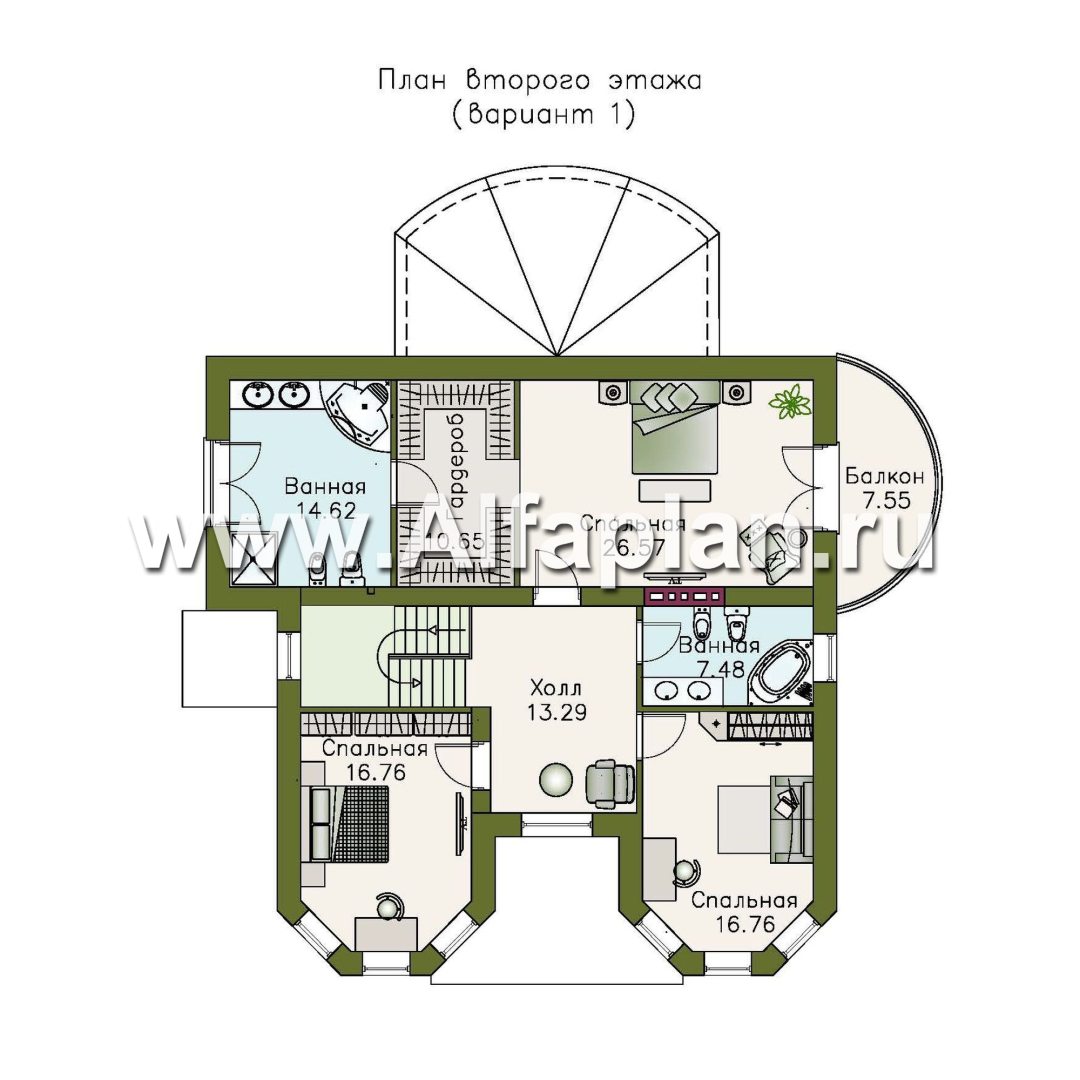

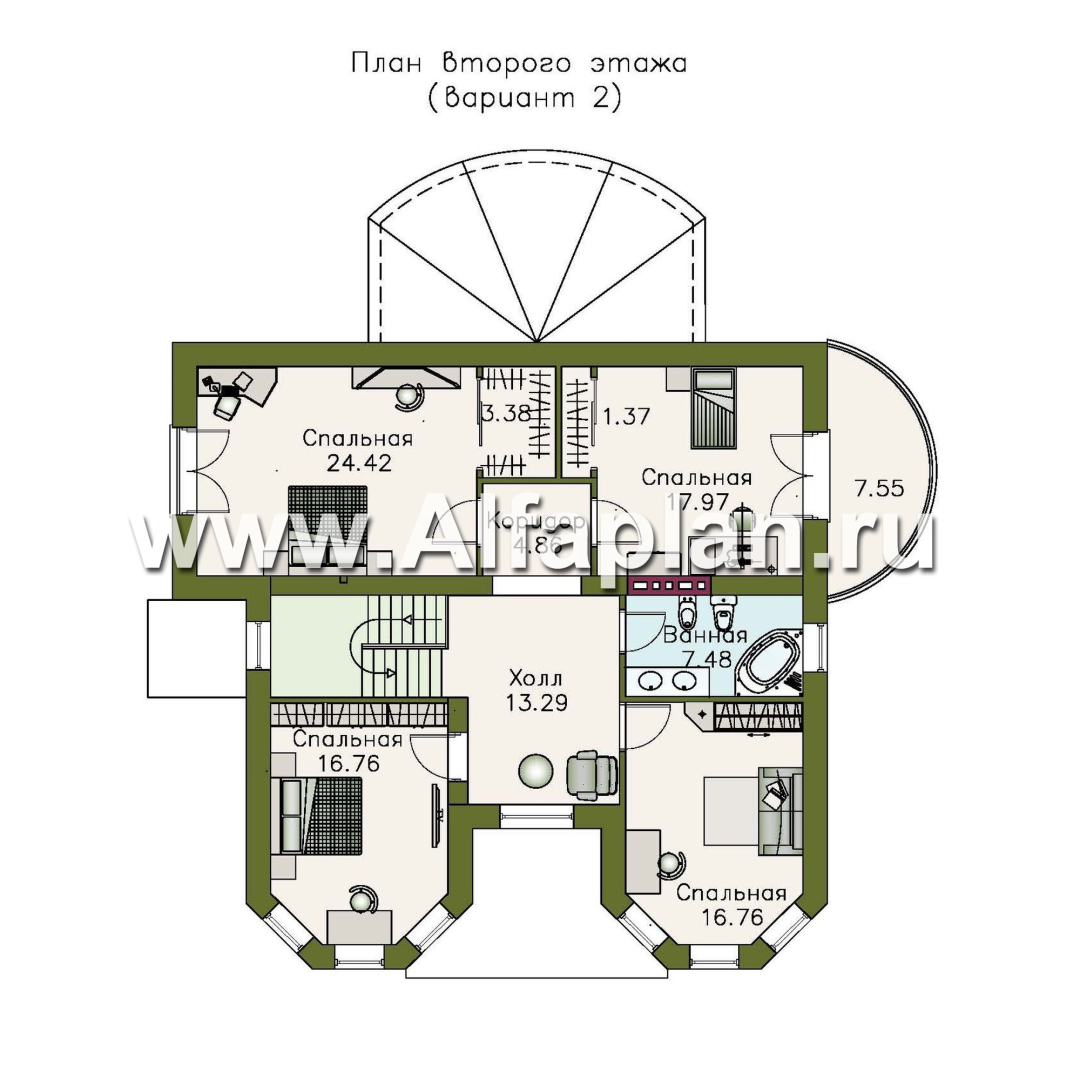

Респектабельный проект коттеджа с верандой.  Его облик формируют два мощных эркера главного фасада. Их симметричное расположение и четкие, граненые формы  придают облику дома основательность и монументальность. План дома компактный, при этом планировка обеспечивает высокий уровень жилого комфорта. Гостиная и столовая-кухня представляют собой единое, перетекающее пространство. Гостиная украшена камином и полукруглым эркером, и имеет прямой выход на веранду. На первом этаже располагаются также кабинет и небольшая гостевая комната. Котельная решена очень компактно и не занимает много места. На втором этаже запроектированы четыре  спальни и ванная комната. Одна из спален имеет балкон полукруглой формы,  другая - изящный французский балкон. Все эти помещения объединяет небольшой, но уютный и светлый холл - небольшая приватная гостиная спальной зоны дома. Проект имеет варианты -49А и 49В - дом с гаражом.

Высота 1-го этажа - 3.0 м, 2-го этажа - 2.96 м.

Высота дома — 12.14м.

Габаритные размеры дома без веранды - 16000 Х12800 мм.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Сергей из города Санкт-Петербург написал(а) 04.03.2016:

Вопрос по проекту 49E Добрый день! Понравился проект 49Е Возможно допроектировать цокольный этаж, чтобы расположить там Сауну, бассейн, комнату отдыха, тренажёрный зал, бильярдную, тех помещение, сан узел.? Участок с наклоном, есть ли возможность выезда на участок?

Сергей, здравствуйте.

Можем предложить 2 варианта решения вопроса с цокольным этажом: 1.Корректировку Паспорта проекта с учетом цоколя. К такому Паспорту прикладываются типовые конструктивные узлы по цоколю ( сечения, схема армирования, спецификации). Корректировка выполняется в соответствии с Тех. Заданием, составленным на основании Ваших пожеланий. Стоимость услуги и сроки см. в разделе Сервис для заказчиков. Рабочий проект остается в этом случае неизменным. 2.Рабочий проекта с цокольным этажом. В этом случае Вы получите полный рабочий проект со всеми узламит, деталями, спецификациями с учетом цокольного этажа. Стоимость и сроки уточняются на момент заказа.

Юлия из города Москва написал(а) 12.02.2013:

Добрый день! Подскажите, можно ли на втором этаже добавить вторую ванную комнату в какую-нибудь спальню?

Юлия, здравствуйте.
В планировке второго этажа этого дома, к сожалению, найти место для дополнительной ванной комнаты сложно. Размещение ее между смежными спальнями невозможно, т.к. она окажется над гостиной, расположение на площади 16.86 м2 - бессмысленно.
Планировка этого это дома хороша тем, что несколько уступая в комфортности, она позволила получить максимум жилых помещений.

Александр из города Калуга написал(а) 30.09.2012:

Добрый день! подскажите, какая глубина фундамента для данного дома

Александр, здравствуйте.
В этом проекте предусмотрен монолитный ленточный фундамент глубиной заложения - 2.55 м от нулевой отметки ( пола 1-го этажа).
Существует вариант плитного фундамента - монолитная ж/б плита мелкого заложения. При необходимости ее можно приобрести дополнительно к основному проекту.
--
