468AДом с плоской кровлей для узкого участка

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
111.20102.7274.76
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)28300
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование7700
Паспорт проекта3500
Дополнительная копия проекта5000
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.44500
42000
При одновременном заказе вместе с Полным комплектом дома — скидка 40% на проект бани/гаража/беседки.
Вместе с этим проектом заказывают:
— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше
Вариант фундамента - на буронабивных сваях глубиной заложения 6,2м7000

4.49373

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

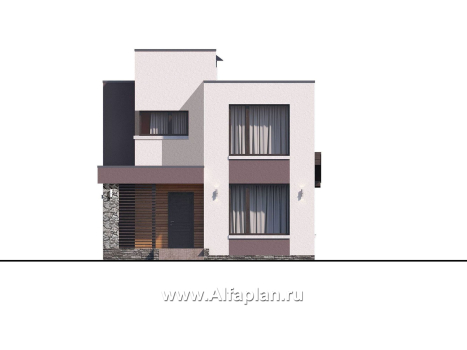

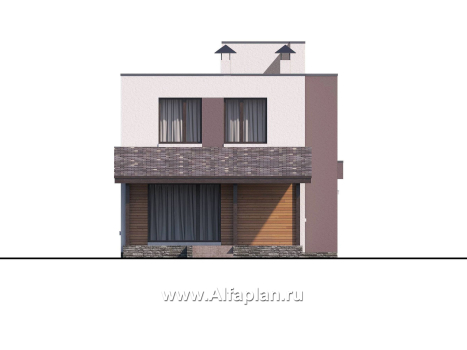

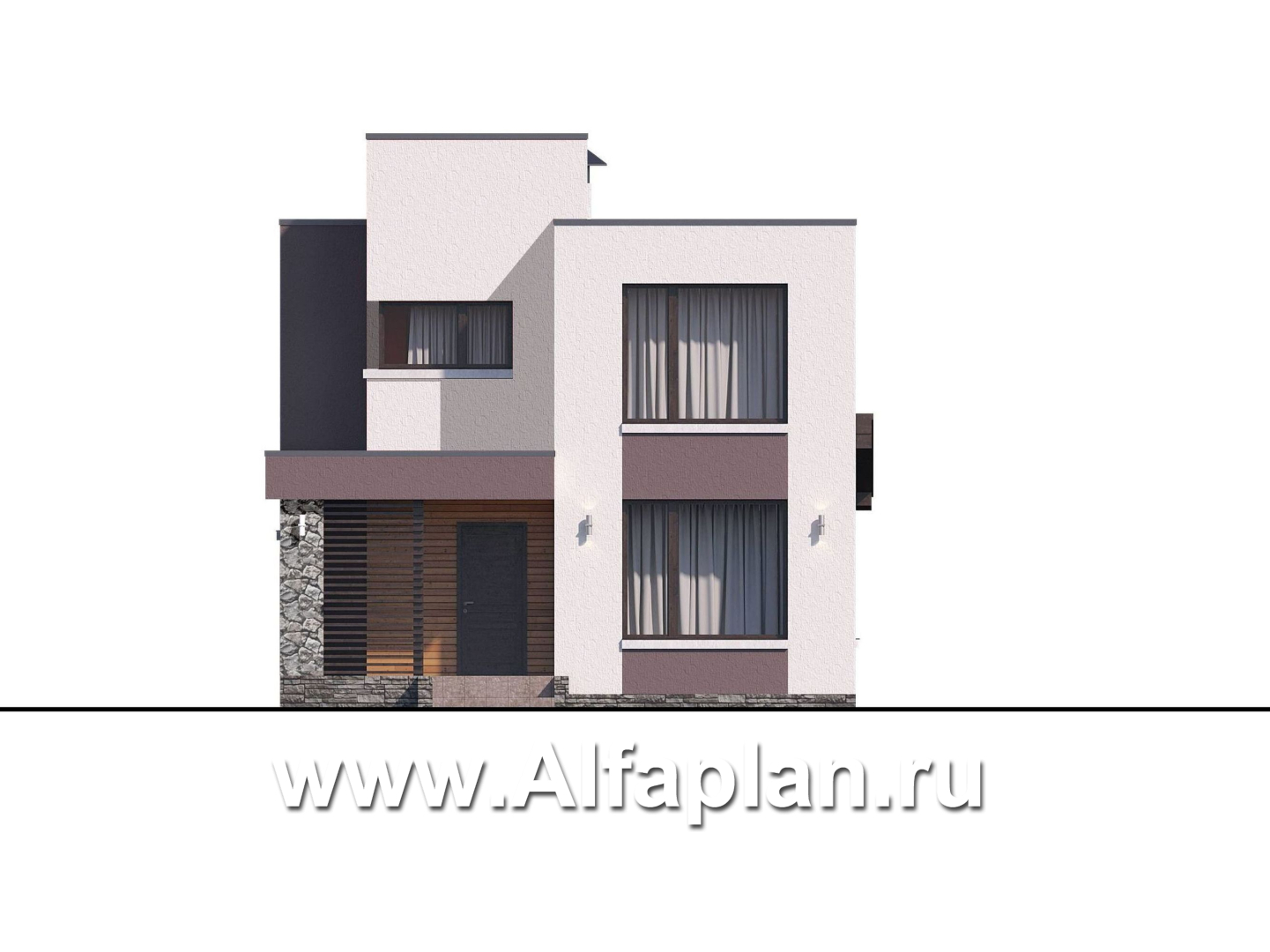

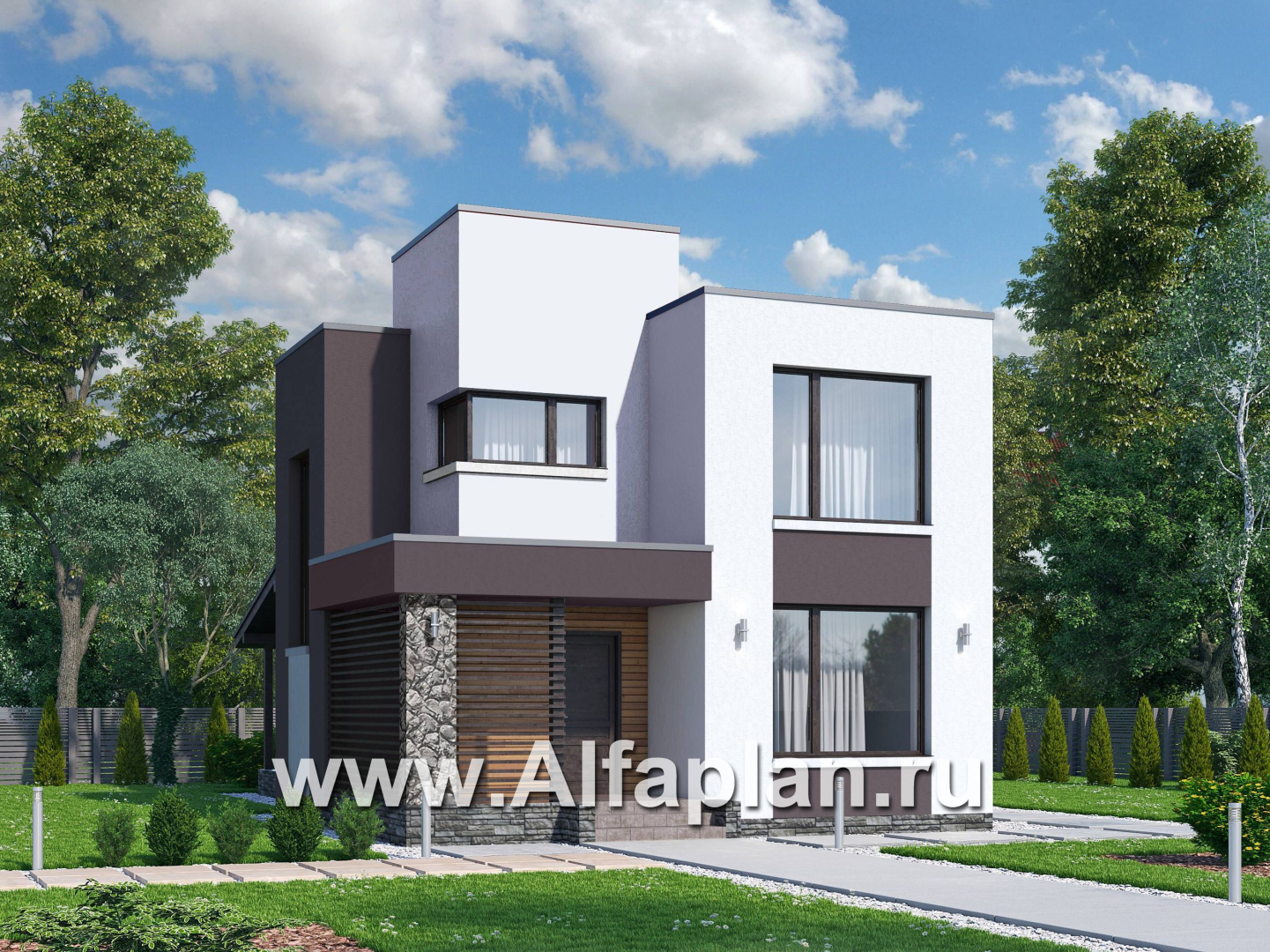

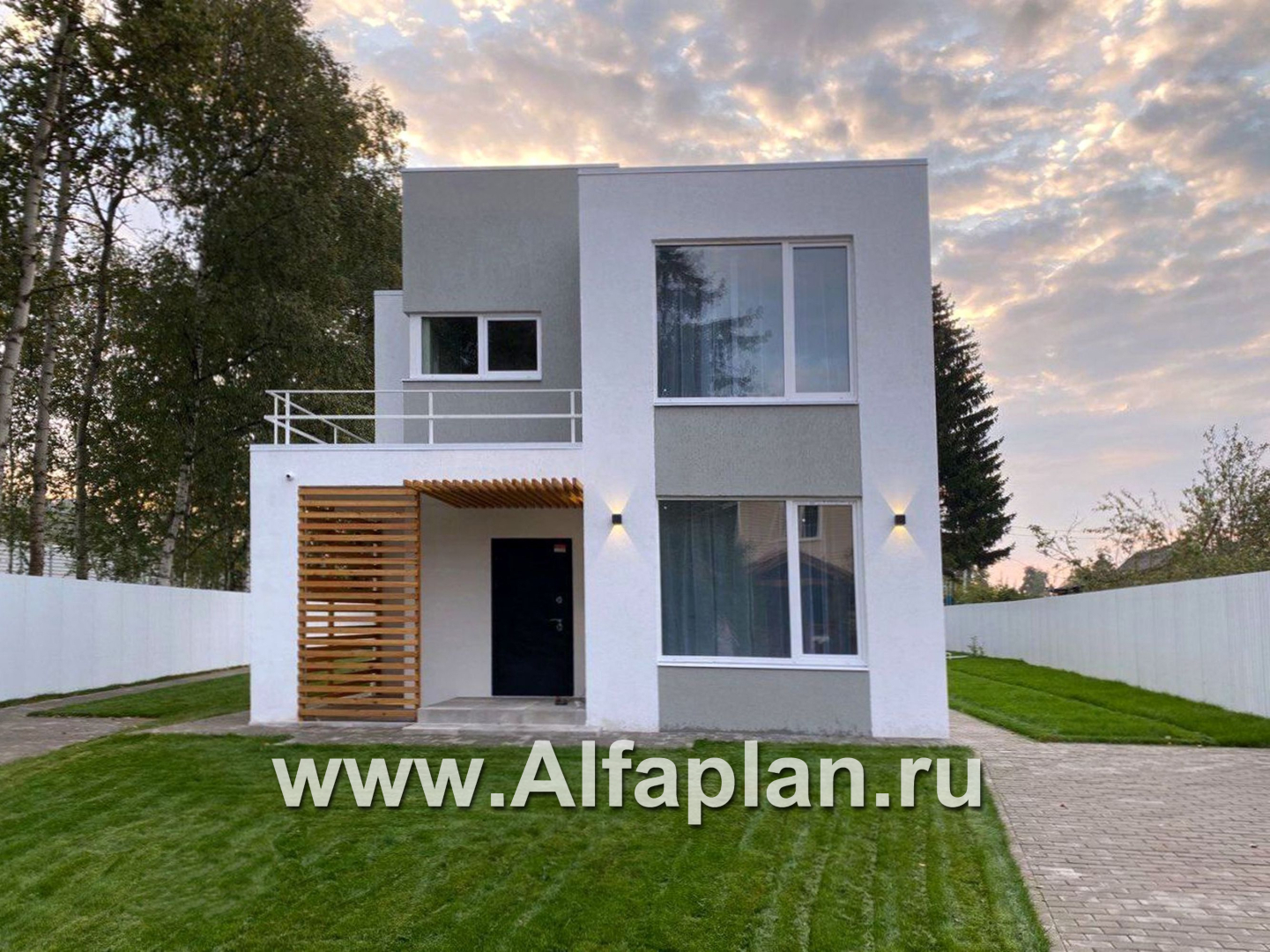

Вид спереди
Вид спереди

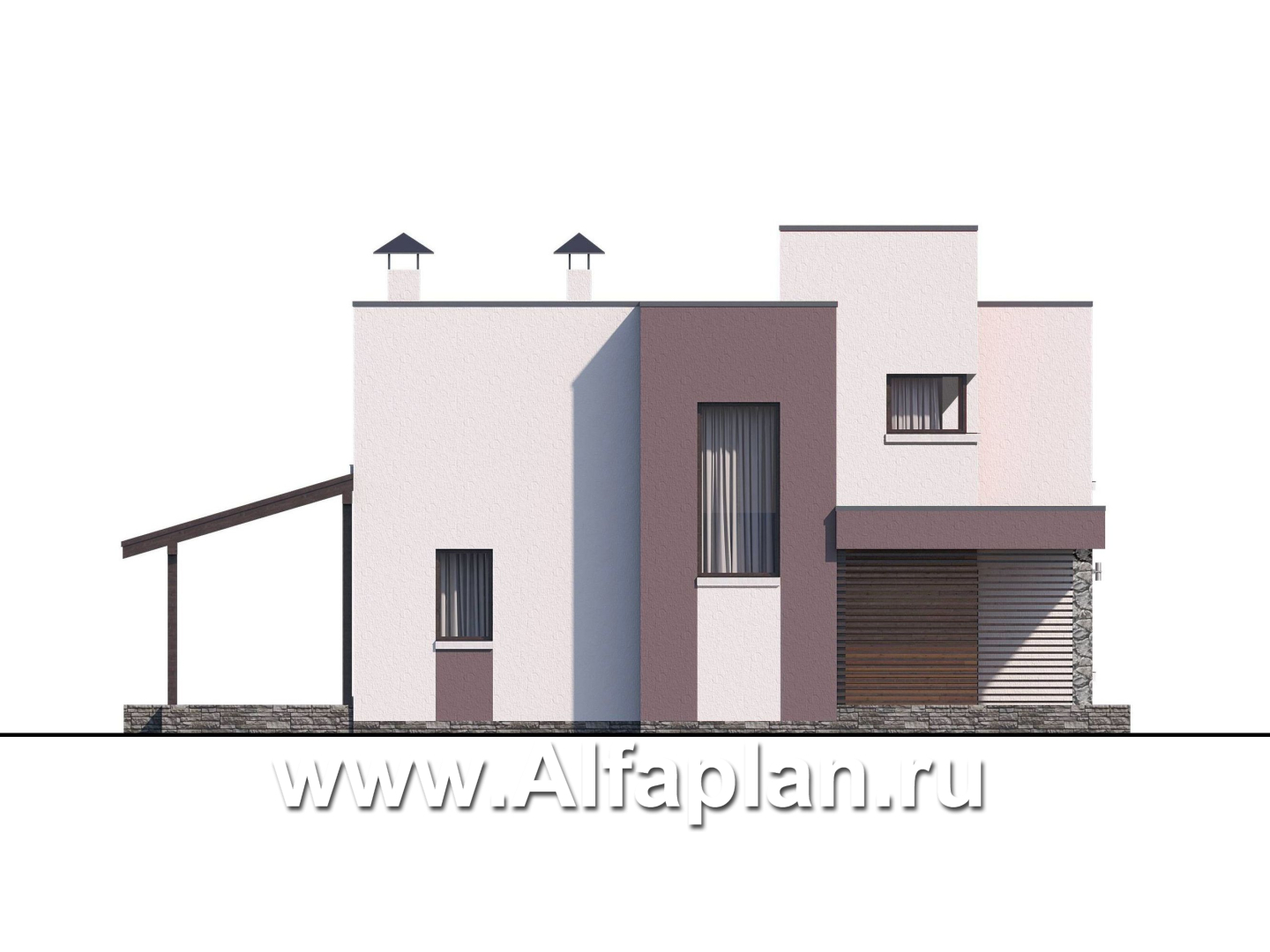

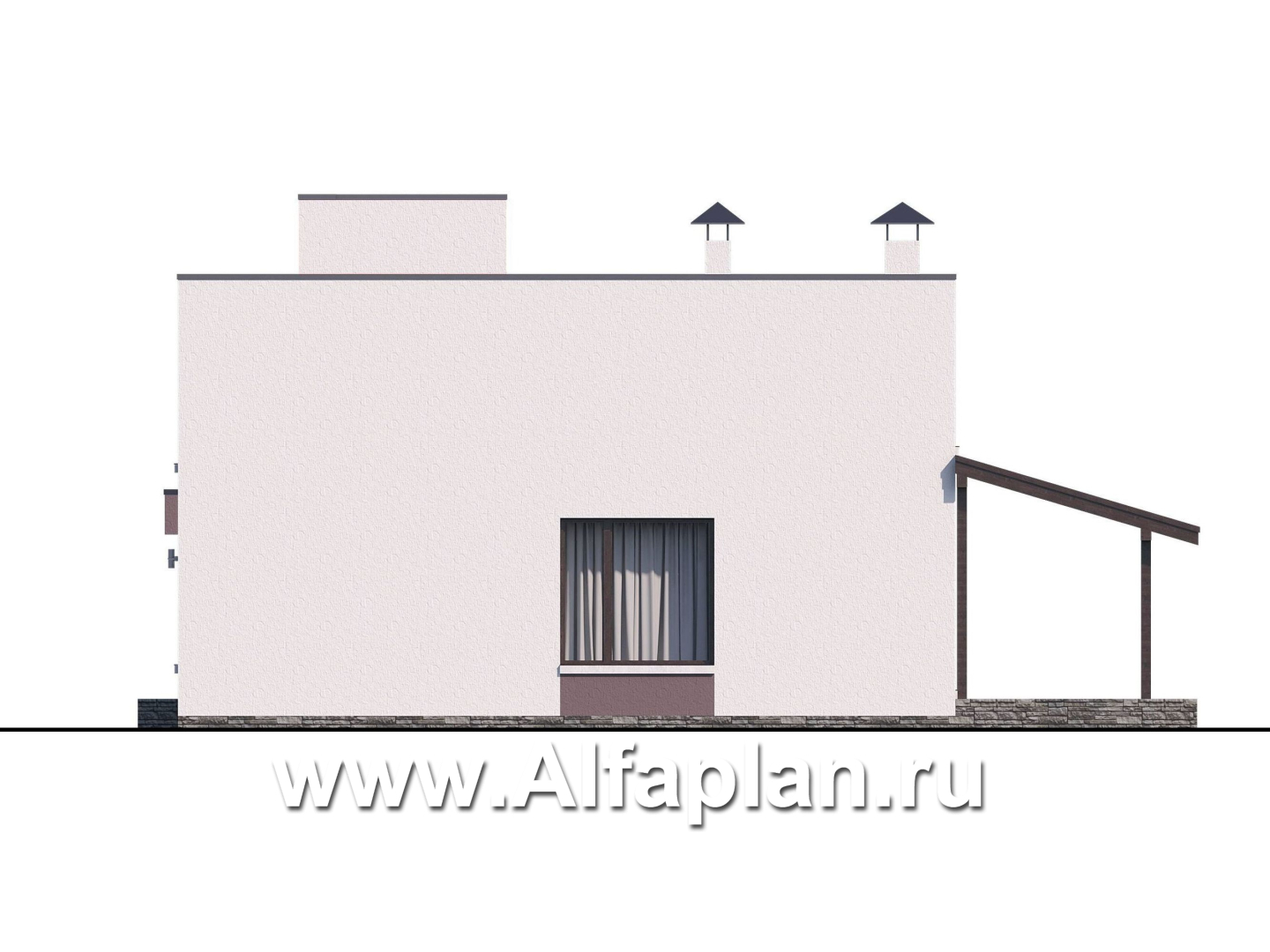

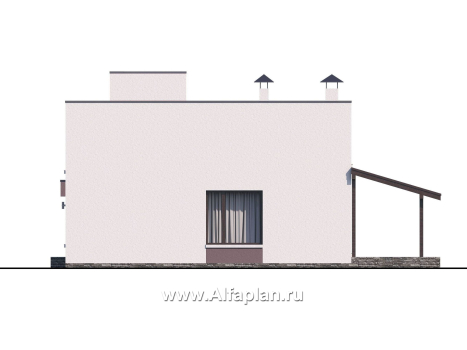

Вид справа
Вид справа

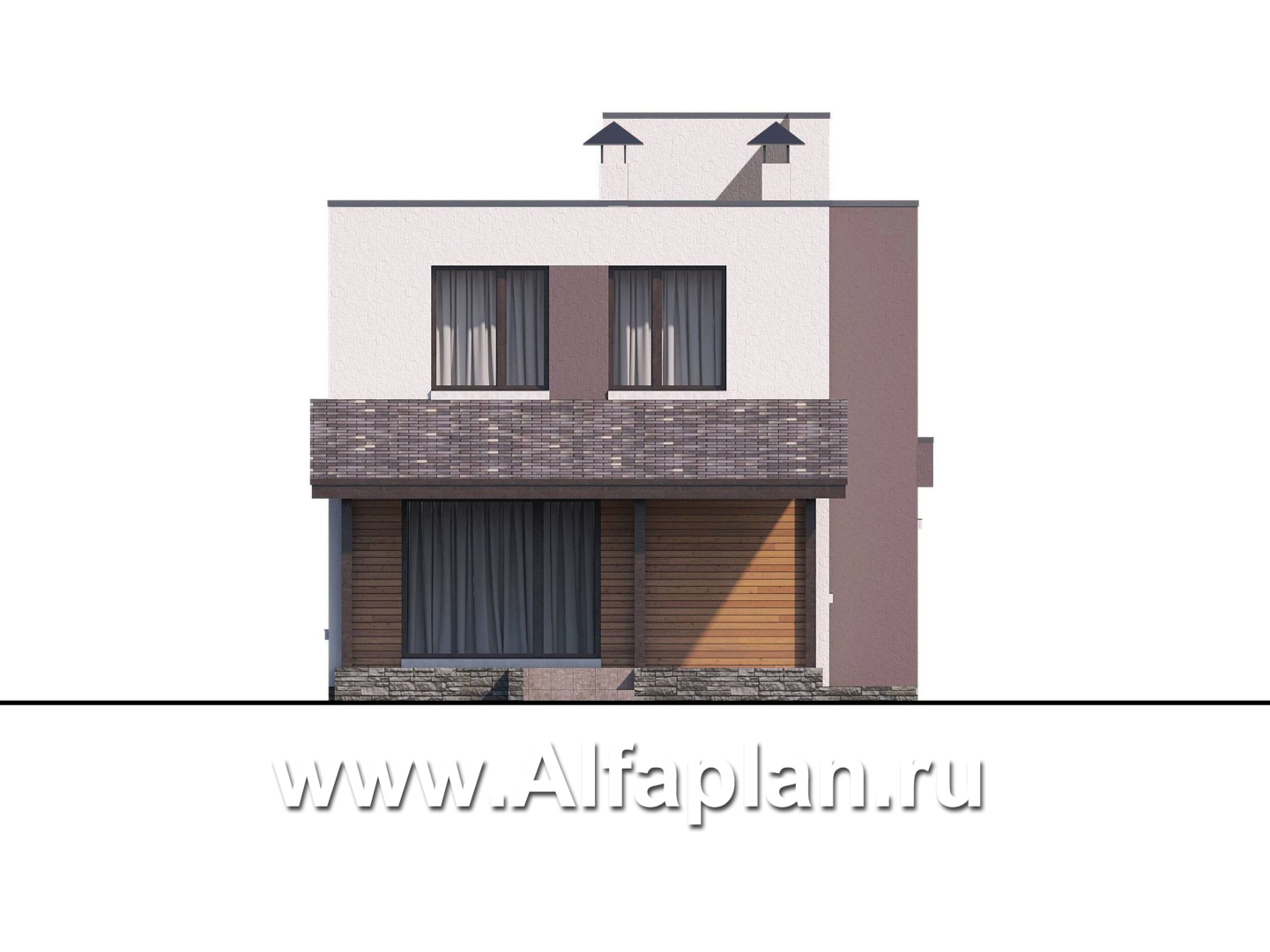

Вид сзади
Вид сзади
Вид слева
Вид слева
Характеристики
Тип фундаментамонолитная ж/б плита
Тип наружных стенгазо/пенобетон или кирпич (альтернативно)
Тип перекрытиймонолитные ж/б (над 1 эт), по деревян.балкам (над 2 эт)
Тип кровлинаплавляемый гидроизоляционный ковер или полимерная мембрана
Наружная отделкадекоративная штукатурка, вагонка
Наружная отделка цоколяоблицовочный камень
Утеплительминеральная вата
Окнаиз ПВХ профилей
мансардные окна0

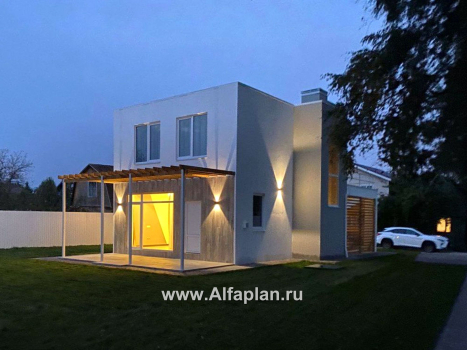

468А – не только замечательное решение для тех, кому достался очень узкий надел земли под строительство. Этот непривычный на первый взгляд, экстравагантный и смелый проект, сделает знаменитым его владельца, так как не обратить внимания на такую выдающуюся постройку просто невозможно.

Неординарное архитектурное решение поддержано смелой яркой внешней отделкой. Сочетание ярко красной, белоснежной и шоколадного цвета декоративной штукатурки с элементами деревянной вагонки входной группы и облицовочного камня цоколя делает композицию из геометрических форм логичной и изящной.

Подробнее о планировке

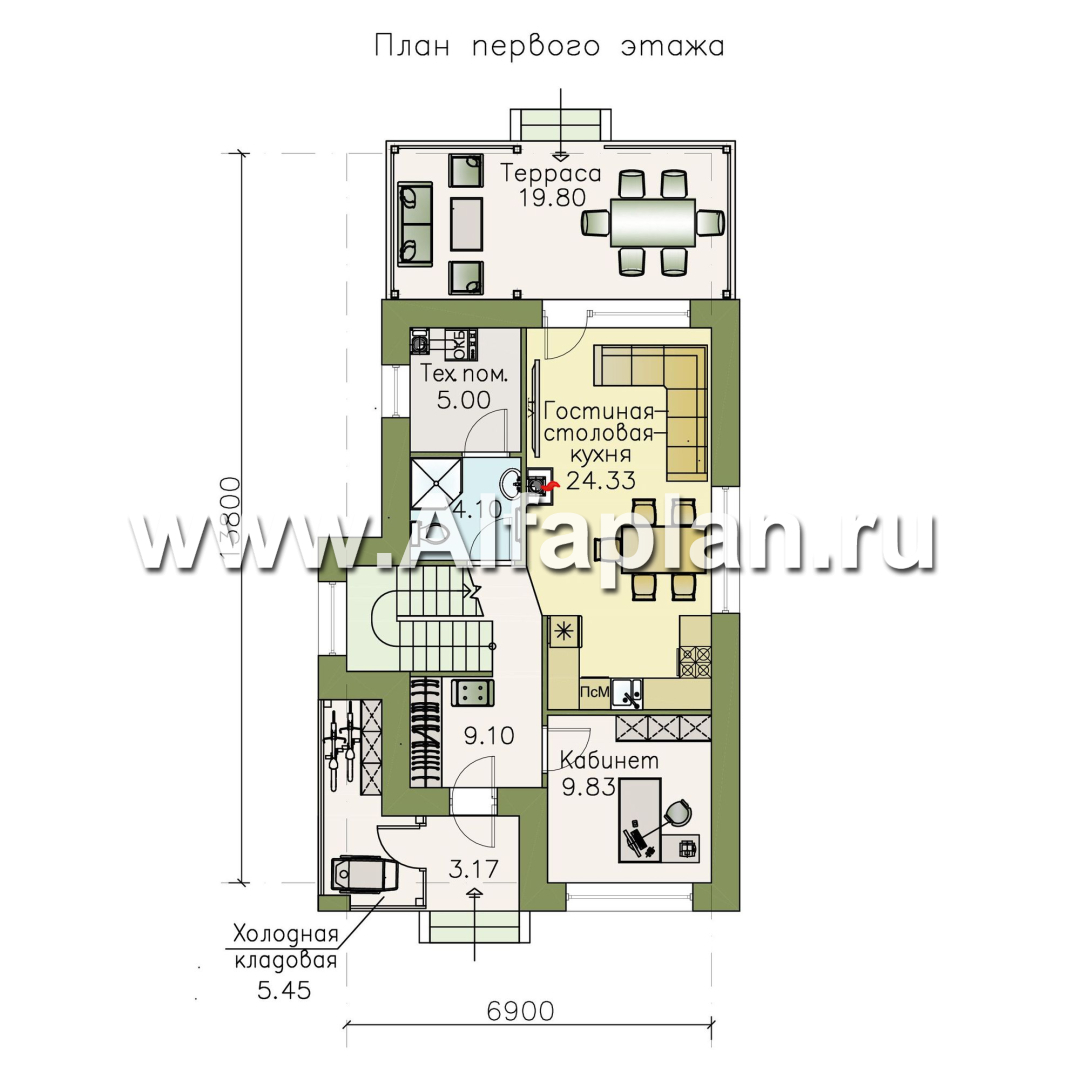

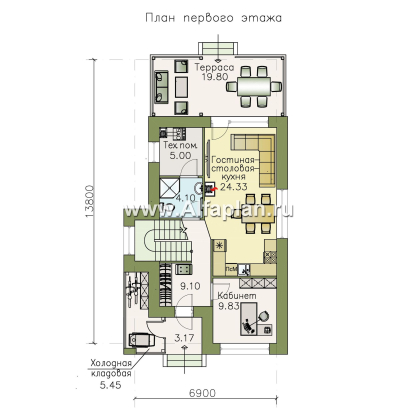

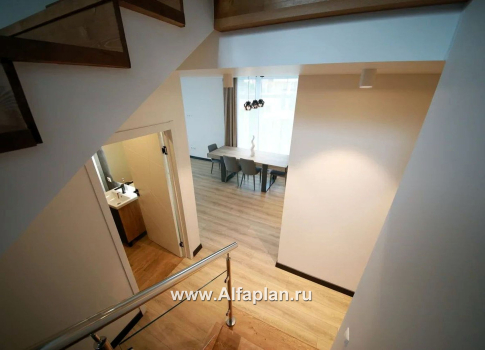

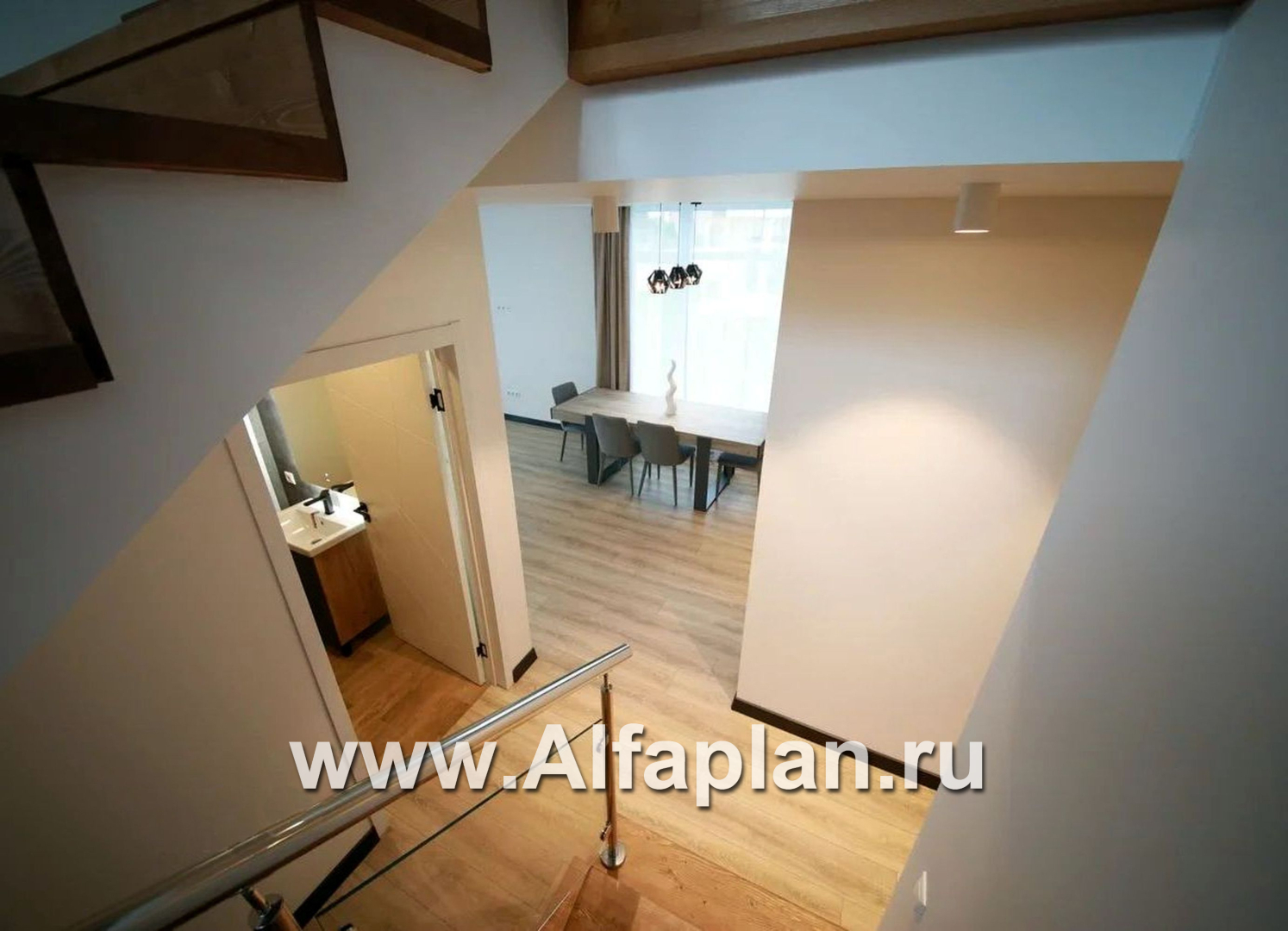

Прямо на входе в дом располагается холодная кладовая, которая позволит сохранять продукты и консервацию длительное время. Прихожая с удобным встроенным шкафом ведёт в холл, откуда можно попасть в остальные помещения первого этажа:

  • рабочий кабинет, освещаемый большим высоким панорамным окном;

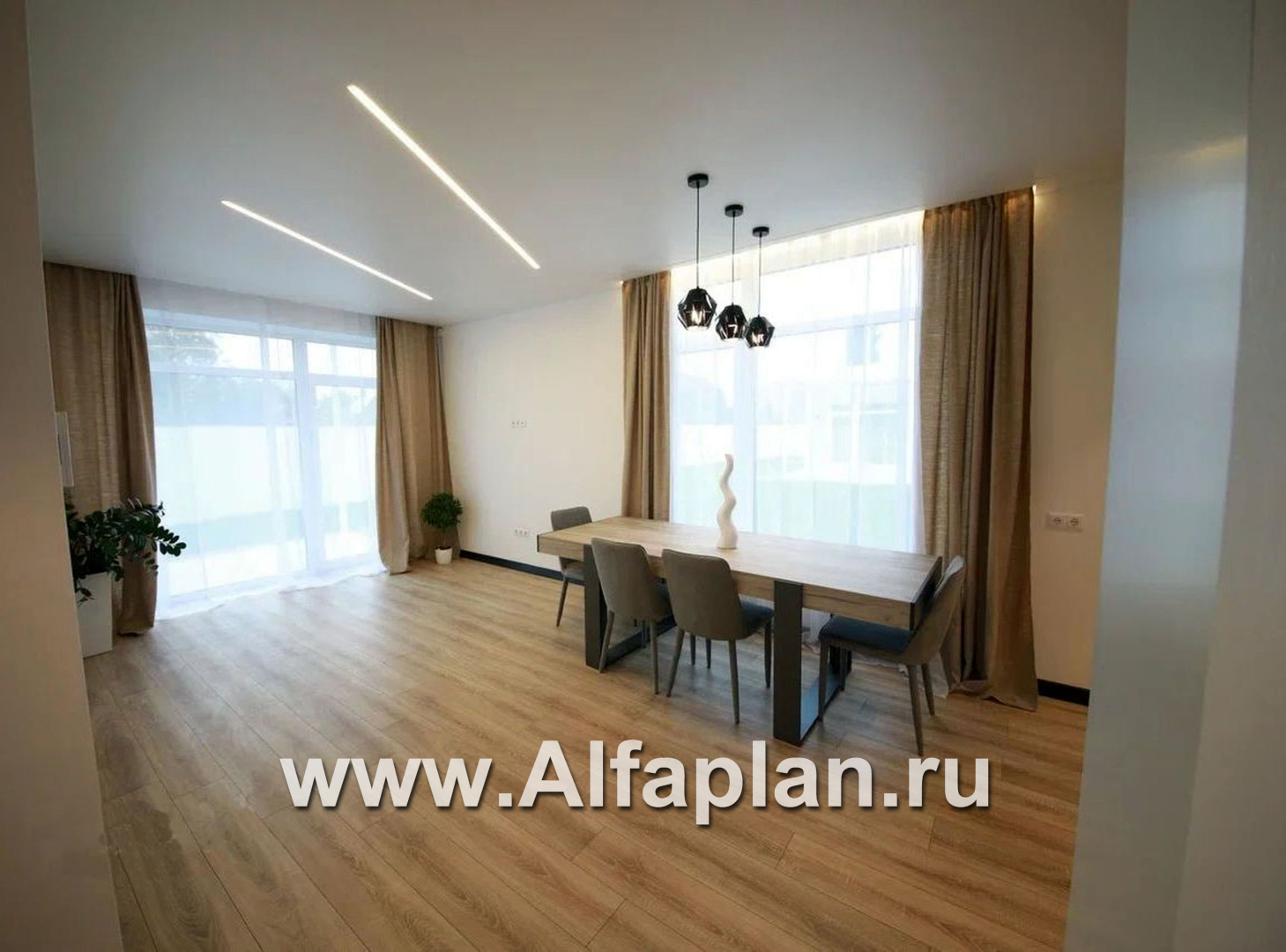

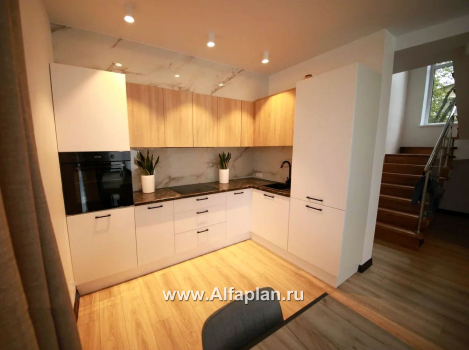

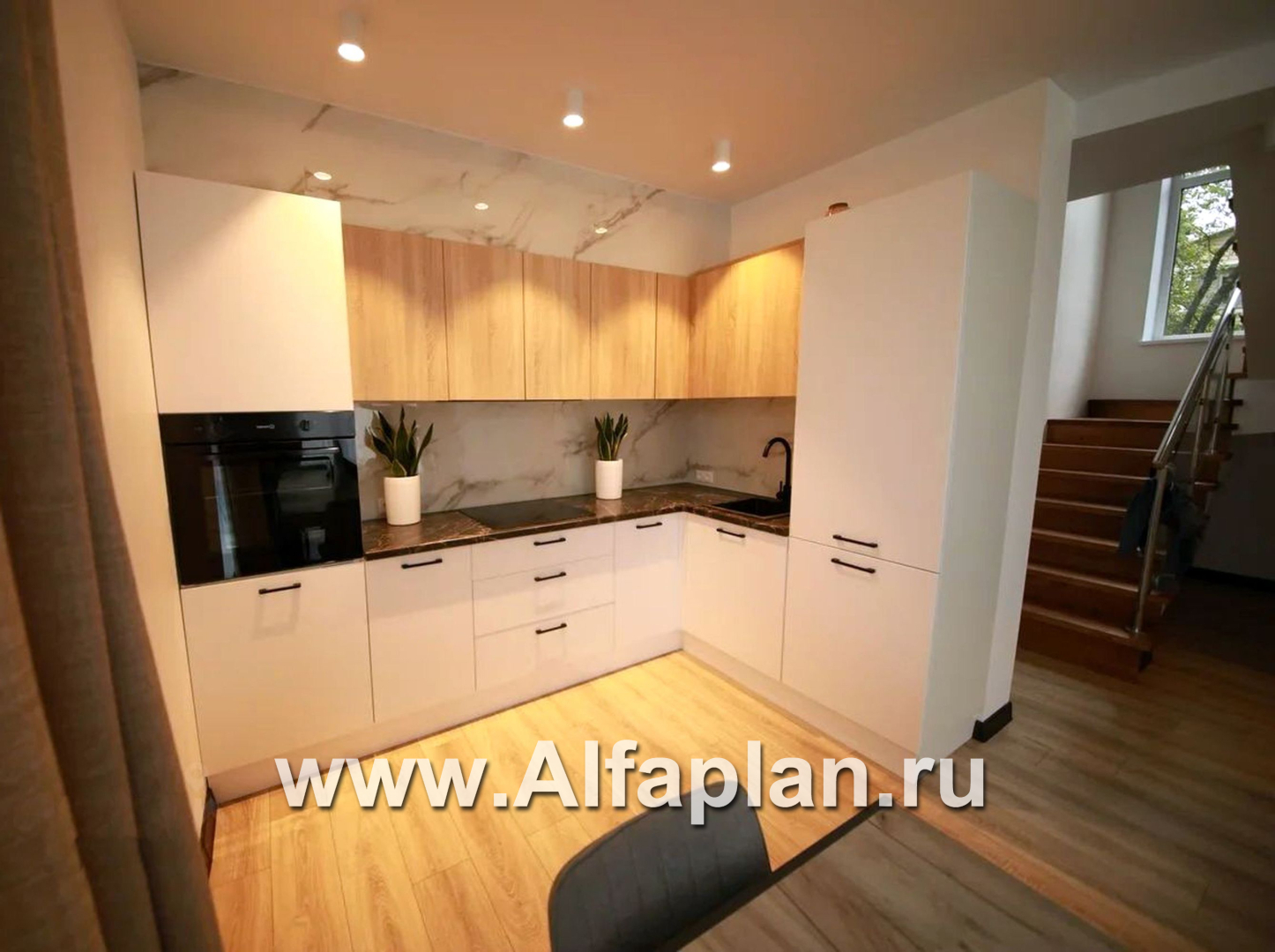

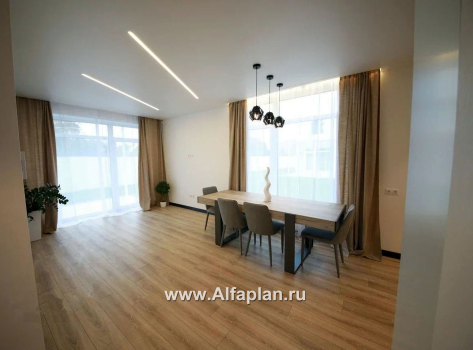

  • единый объем гостиной-кухни-столовой, где расположен камин, что будет выполнять задачу его дополнительного обогрева;

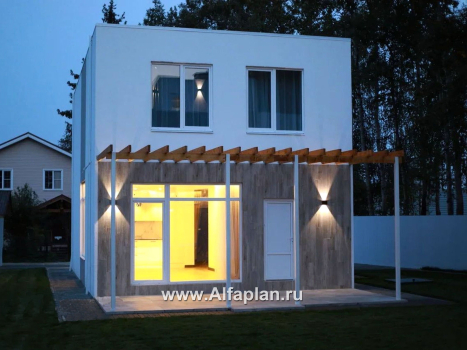

  • просторная терраса под скатным навесом;

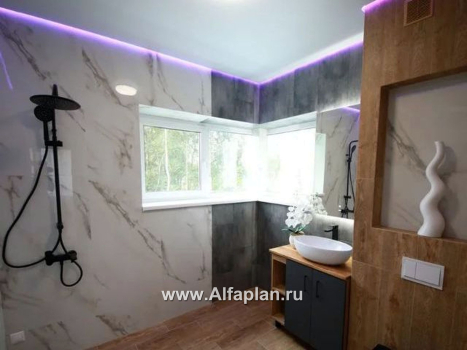

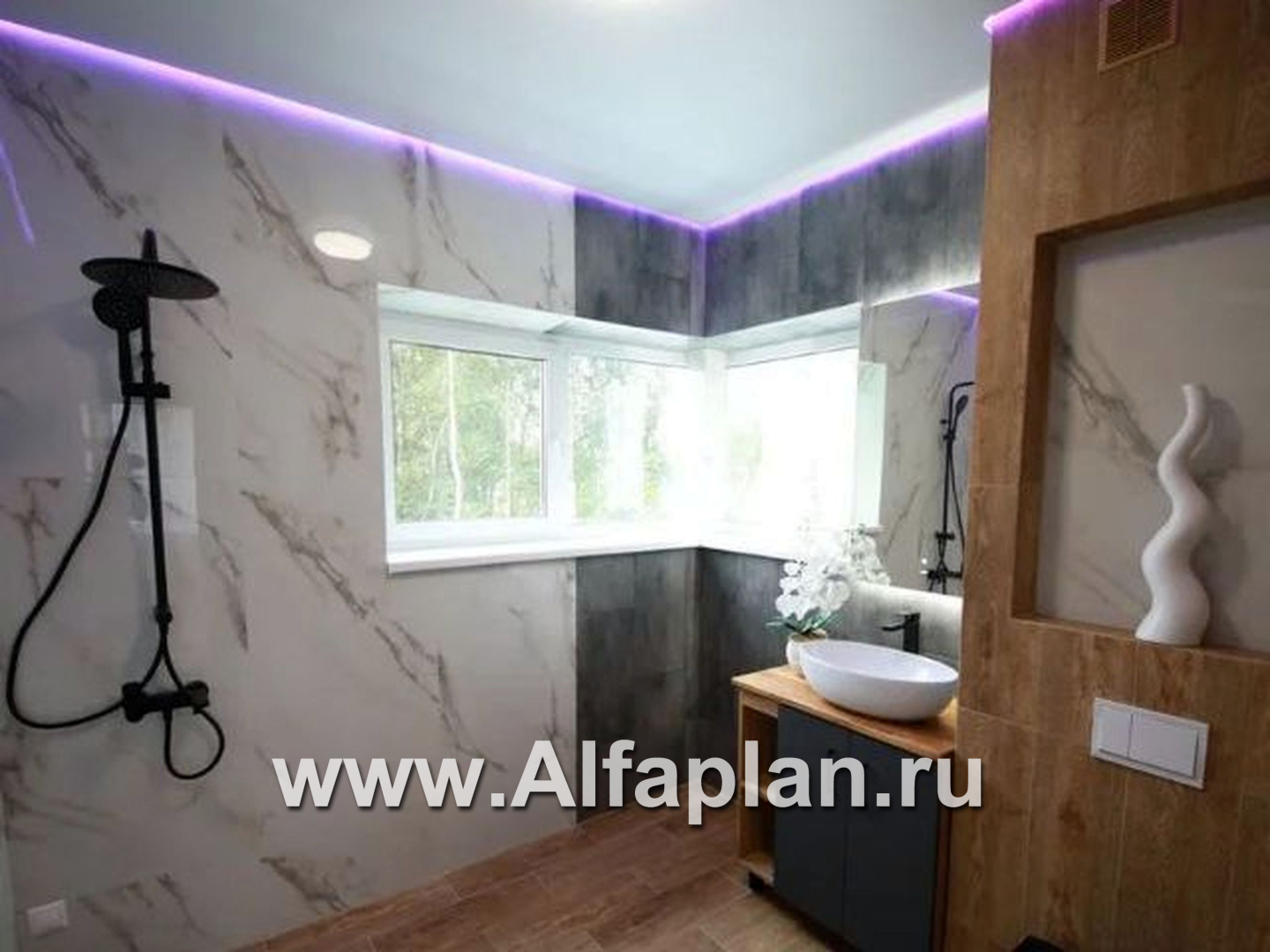

  • санузел и душ;
  • комната, где будет размещено отопительное оборудование.

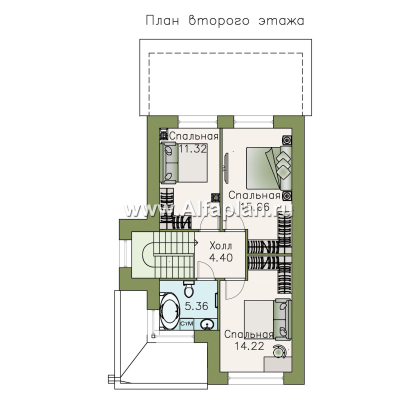

На втором этаже компактно располагаются три спальни и общая ванная комната с уборной.

Вы можете заказать комплект чертежей и документацию, которая понадобится при согласовании и строительстве этого современного дома, оформив заявку в архитектурной студии «Альфаплан».

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Станислав из города Тула написал(а) 26.07.2019:

Добрый вечер, очень заинтересовал этот проект. Но, на плане не совсем понятны размеры помещений. Вы не могли бы уточнить их для меня ? И какова высота фундаментной плиты ?

 Здравствуйте, Станислав!
Благодарим Вас за интерес к проектам Альфаплан и обращение в нашу архитектурную студию.
Проект 468А находится в разработке. Есть готовый проект с аналогичным планом - 368А с мансардным вторым этажом, план Вам отправлен.
Толщина фундаментной плиты 250 мм. Заглублена  она на 0,5 м от поверхности земли.
