39A-S «Вернигероде» -проект коттеджа с мансардой, с эркером и вторым светом, с гаражом, в стиле фахверк

Автор проекта: В. Тарасов
  • Общая площадь дома:237.28 м²
  • Площадь отапливаемых помещений:191.95 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    По дог.
  • Электронная копия в формате PDF    7 000 ₽
  • Строительный паспорт проекта    11 900 ₽
  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 237.28 м²
Площадь гаража 22.7 м²
Общая площадь дома, без гаража 214.58 м²

«Вернигероде» -проект коттеджа с мансардой, с эркером и вторым светом, с гаражом, в стиле фахверк - технические характеристики

Тип фундамента монолитная ж/б плита 86.5 м³   + 16.5
Тип наружных стен кирпич/газо(пено)бетонные блоки 94/95 м³
Тип внутренних несущих стен кирпич 42/43 м³
Тип перекрытий монолитная ж/б плита 19.8 м³
Тип кровли битумная черепица 328 м²
Наружная отделка стен лицевой кирпич, облицовочный камень
Наружная отделка цоколя облицовочный камень
Гараж Гараж на 1 авто/Гаражные ворота ALUTECH (реклама: ООО "Алютех-М")
Высота дома от уровня пола 1-го этажа 10.75 м
Высота 1-го этажа от пола до потолка 3.2 м
Высота 2-го этажа от пола до потолка 3 м
Ширина 13 м
Длина 12 м
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

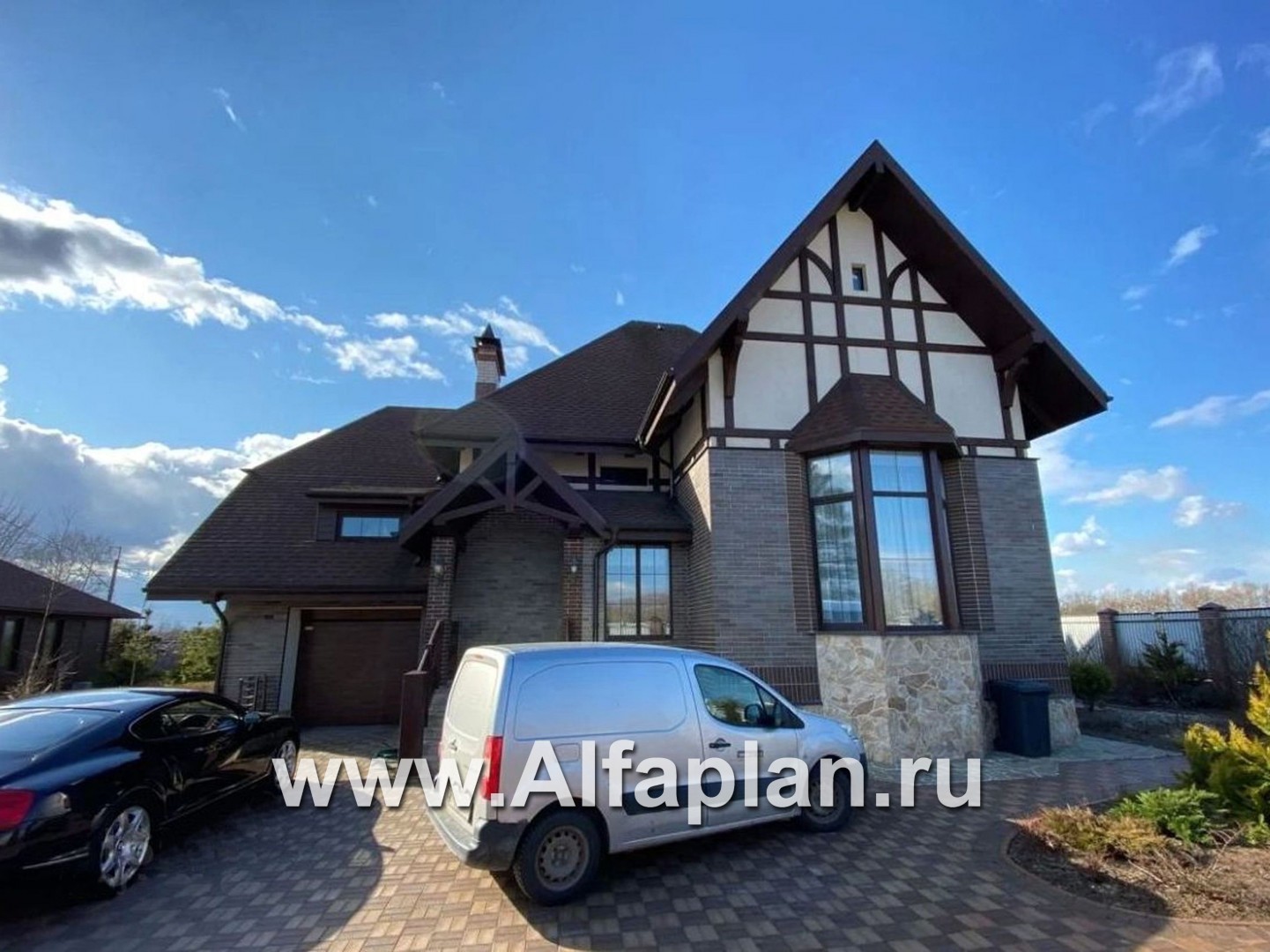

Дом двухэтажный, с мансардной двускатной кровлей и фронтонами отличается просторной и удобной планировкой.  Он предназначается для  проживании семьи из 4 - 5 человек. Его облик  формируют  застекленный  эркер гостиной и декоративный фахверк фронтонов на  главном фасаде. Фундамент дома – монолитная ж/б плита. Проект предусматривает вариативное выполнение материалов наружных стен.  Это  может быть как кирпич, так и газобетонные блоки. Следовательно, коттедж можно зачислить как в проекты кирпичных, так и газобетонных домов. В целом для отделки  здания применили  спокойные пастельные оттенки  материалов. Коттедж будет одинаково хорошо вписываться  как в городскую среду, так и в загородный пейзаж. Дом имеет три входа. Рядом с центральным  входом  располагается  гараж. Он удобно связан с жилой частью дома. Через застекленную веранду имеется третий вход в помещение дома.

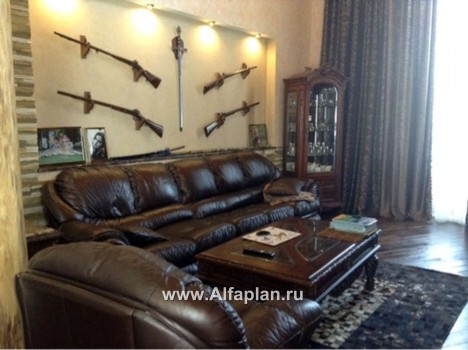

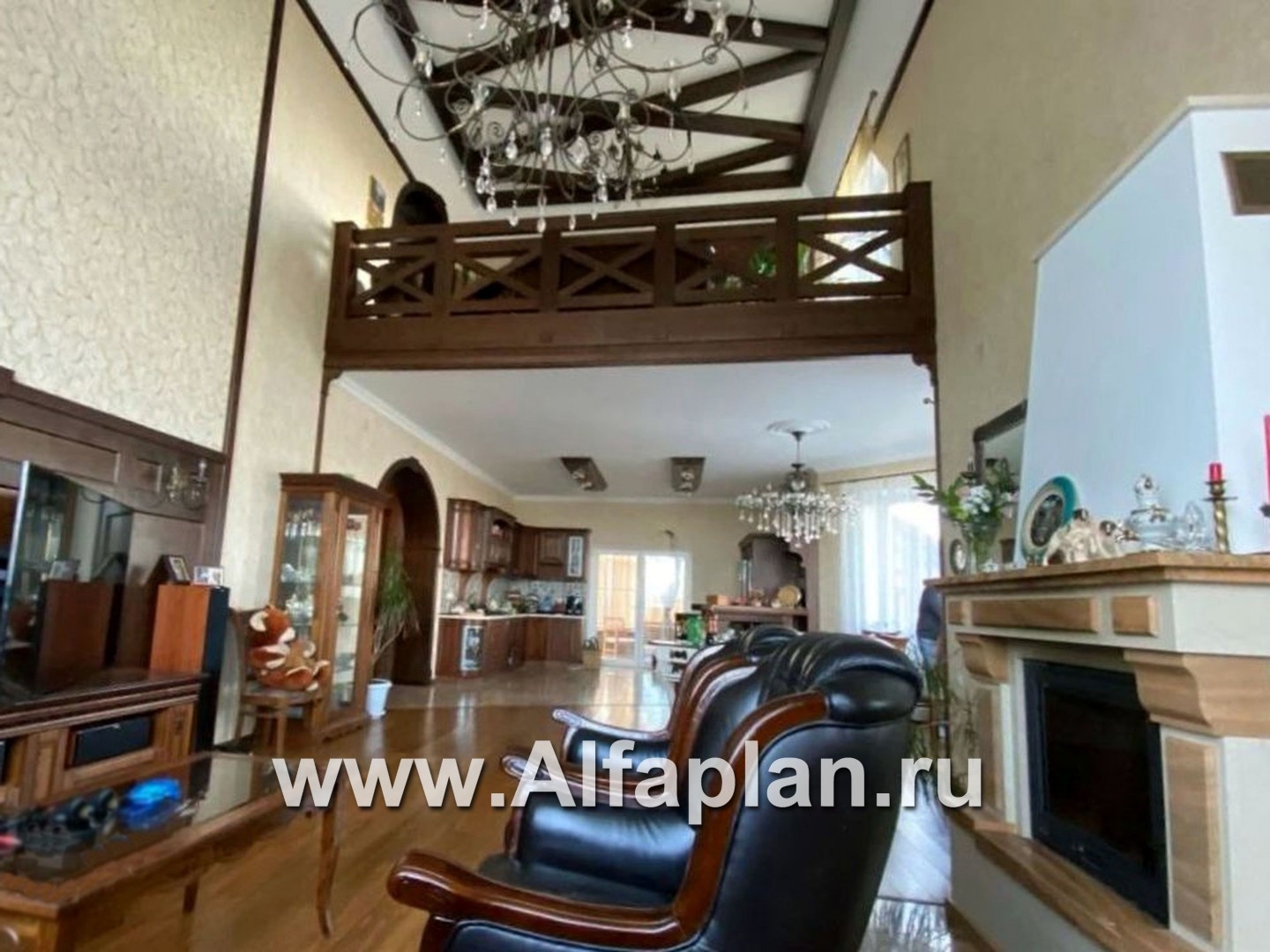

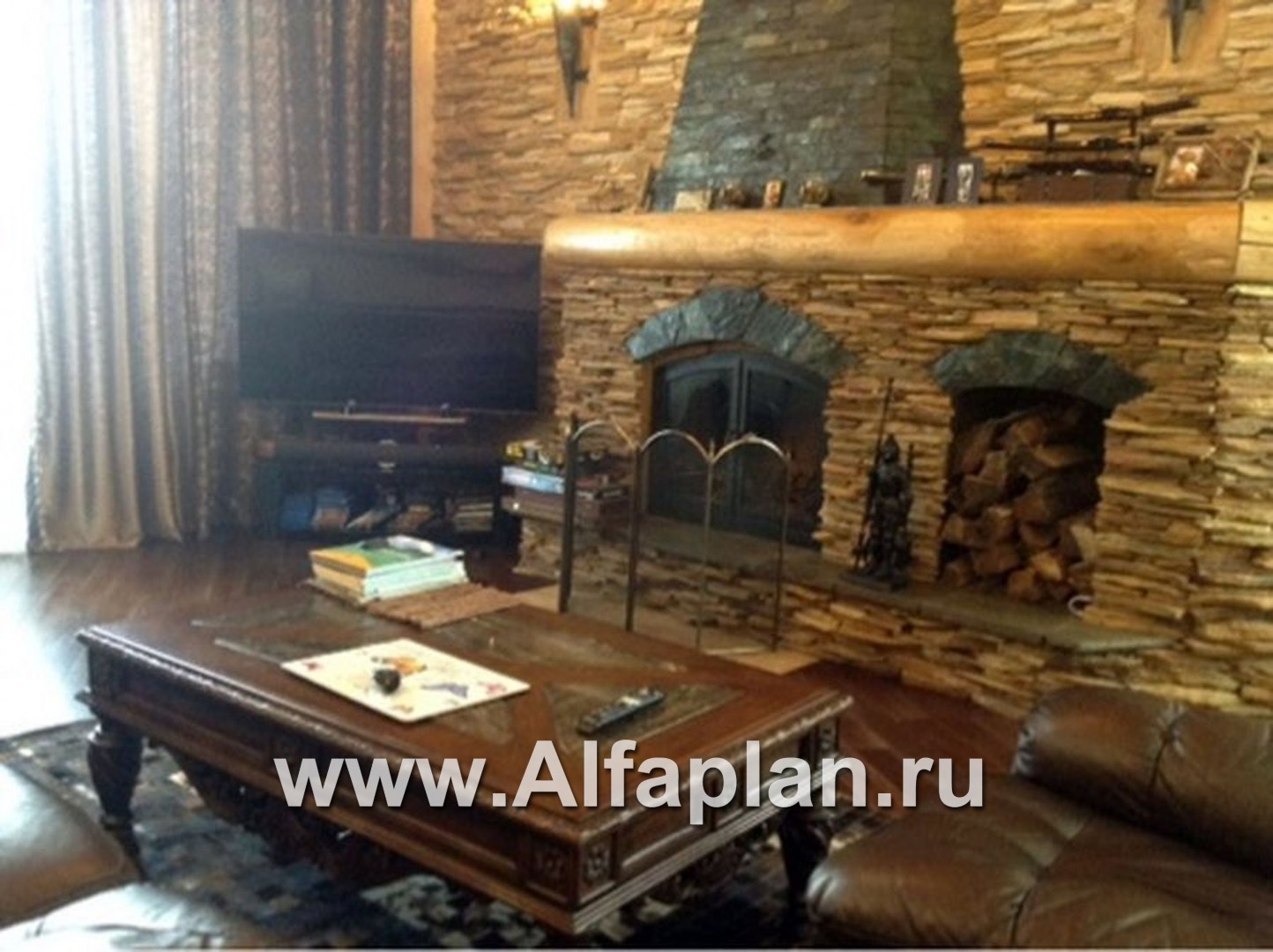

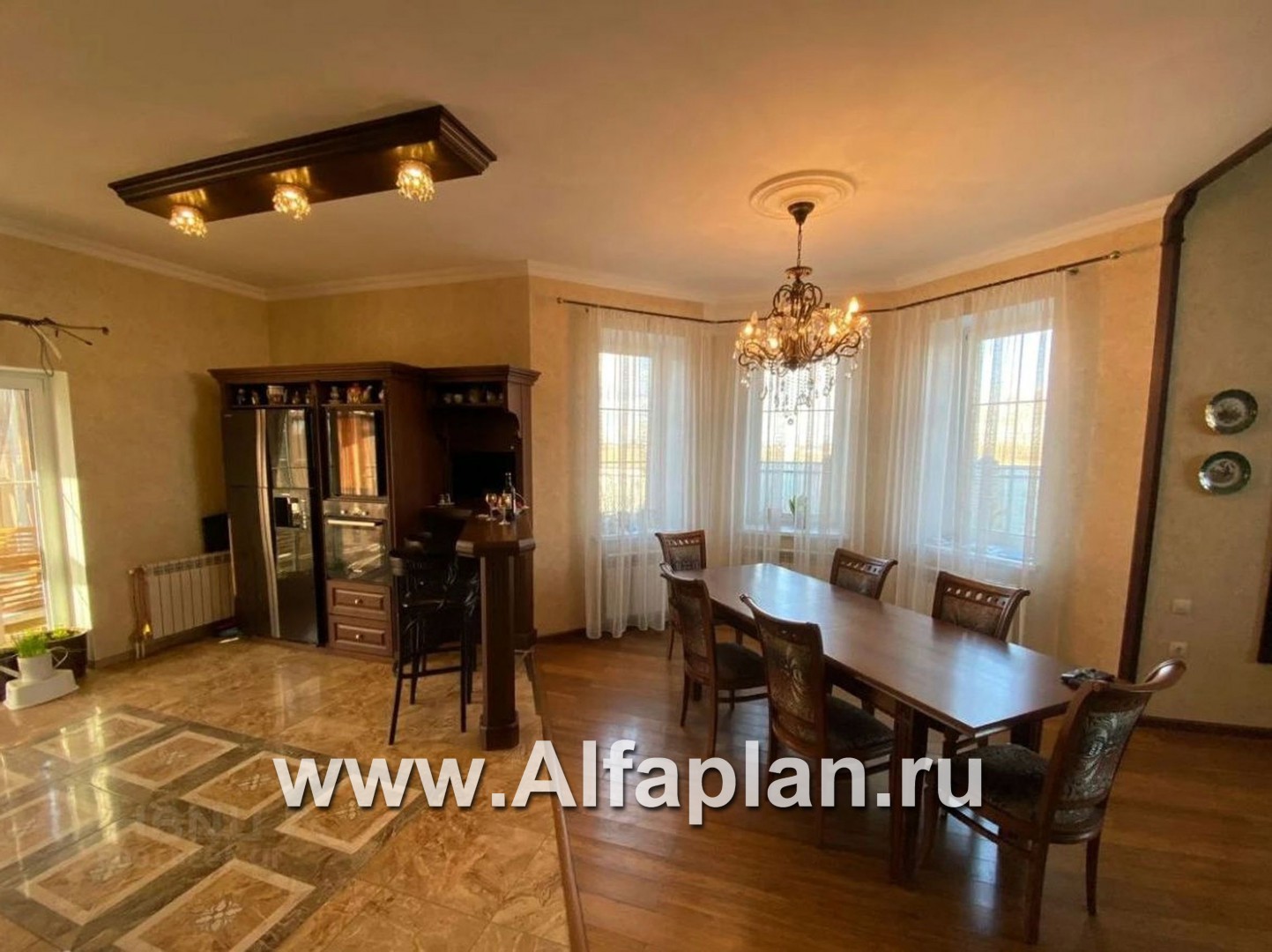

Первый этаж полностью предназначается для дневного  пребывания семьи, второй этаж – спальный. Большая часть первого этажа - открытое пространство, включающее в себя гостиную, столовую и кухню. В прихожей  расположены в туалет и небольшая гардеробная. Часть гостиной - двусветная. Гостиная и  столовая  хорошо освещены большими окнами двух эркеров. Так же для придания уюта в гостиной  имеется  камин. Из кухни можно выйти на веранду. На первом этаже находится также гостевая или кабинет, который можно переоборудовать под детскую или еще одну спальню. По лестнице можно спуститься в гараж и в техническое помещение. На втором этаже находятся три изолированных спальни и большая ванная комната. Одна из спальных комнат  имеет собственный санузел. Из просторного холла  второго этажа открывается вид в двусветное пространство гостиной. При желании этот холл можно объединить со спальной и получить прекрасный холл для отдыха и хобби с выходом на балкон. К данному проекту разработан  зеркальный вариант, что значительно облегчает работу по наиболее выгодному  размещению строения на участке.

Если ознакомившись с этим коттеджем вы поняли, что какая-то деталь в нем вас не устраивает, обращайтесь к общему каталогу нашего сайта. Там вы найдете различные, интересные проекты домов.

Комментарии 8

  • Вопрос по проекту 39A Добрый день. Хотелось бы узнать общую площадь кровли. Из какого материала можно сделать кровлю? Можно ли добавить в проект цокольный этаж?

    Здравствуйте, Марат!

    Площадь кровли 328 кв. м. Материал - битумная черепица.Разработка цокольного этажа возможна в объеме паспорта (корректируются планы, фасады, разрезы, а также предоставляются типовые решения по устройству цокольного этажа (опалубка, армирование, устройство фундаментной плиты, детали утепления и отделки цоколя, конструкции полов в цокольном этаже). Рабочий проект при этом предоставляется без изменений. Предлагаем также рассмотреть варианты готовых проектов с цокольным этажом: 22АС - https://www.alfaplan.ru/catalog/item_1777/, 149ВС - https://www.alfaplan.ru/catalog/item_5941/, 126ВС - https://www.alfaplan.ru/catalog/item_3252/.

    Ответ на комментарий
  • Москва

    Вопрос по проекту 39A Доброго времени суток, возможно ли добавить цокольный этаж и убрать второй свет у данного проекта?

    Здравствуйте, Денис!

    Такую корректировку можно выполнить в паспорте проекта, т.е. будут откорректированы планы, фасады, разрезы, а также предоставлены типовые решения по устройству цокольного этажа (опалубка, армирование, устройство фундаментной плиты, детали утепления и отделки цоколя, конструкции полов в цокольном этаже). Проект предоставляется без изменений. Срок разработки - 12 рабочих дней. Подробности см. https://www.alfaplan.ru/genplan/. Предлагаем рассмотреть аналогичный готовый проект с цоколем и гаражом - 41АС - есть зеркальный вариант (гараж справа).

    Ответ на комментарий
  • Москва

    Здравствуйте, очень нравится данный проект. Подскажите, возможно ли увеличить гараж до вместимости 2х машин? И как следствие, увеличить комнату над гаражом?

    Добрый день, Юлия,

    расширить гараж можно и не сложно, но к сожалению, за внесение изменения в рабочую документацию (архитектурный, конструктивный и инженерный разделы)  мы не возьмемся, т.к. при всей простоте реализации этой корректировки в ходе строительства, переработка существующих чертежей потребуется глобальная. В таких случаях мы предлагаем нашим заказчикам выполнение корректировки в объеме паспорта проекта, т.е. отображение на планах, фасадах и разрезах дома. Рабочая документация при этом продается по принципу "как есть". На основании размеров и отметок паспорта строители самостоятельно реализуют изменение. Откорректированный паспорт пригодится Вам также для решения вопросов согласования строительства. Подробно касательно внесения изменений в паспорт проекта см. https://www.alfaplan.ru/genplan/.

    Ответ на комментарий
  • краснодар

    А возможно изменение типа кровли с битумной черепицы на металлочерепицу

    Здравствуйте, Олег! В проекте дана площадь кровли. В качестве кровельного материала можете использовать металлочерепицу. Корректировка проекта в этом случае не требуется.

    Ответ на комментарий
  • Пермь
    Добрый день! Подскажите пожалуйста, возможно ли вместо газобетонных блоков применить блоки из арболита (наружная отделка штукатурка) это должно облегчить конструкцию, и ввиду этого применение в данном проекте ленточного фундамента вместо монолитной плиты. Спасибо.
    Ответ на комментарий
  • Москва

    Здравствуйте! Очень понравился данный проект, скажите, можно ли в проекте второй свет заменить комнатой?

    Юлия, здравствуйте.
    Да, от второго света можно отказаться, выполнить на его месте перекрытие и разместить там комнату. Только нужно будет учесть, что на главном фасаде вместо единого оконного витража появятся два окна первого и второго этажей, т.к. перекрытие попадет на существующий эркер.

    Ответ на комментарий
  • Н.Новгород

    Добрый день! В характеристиках проекта не указаны расход основных материалов. Можно ли получить эту информацию для более объективной оценки расходов. Какова высота потолков в комнате над гаражом? Крыша имеет сложную форму. - Насколько подробно изложены планы кровли, стропил, их узлы и спецификации для самостоятельного возведения стропильной системы. Спасибо!

    Дмитрий, здравствуйте.
    В рабочем проекте представлены подробные чертежи, в том числе и чертежи стропильной конструкции: план стропил, сечения, узлы, спецификация,план кровли со спецификацией расхода материала на марку кровельного пирога.
    Спецификация на стеновые материалы приложена к письму. Так же ведомость чертежей Вам даст представление о составе и объеме проектной документации.
    Высота спальни над гаражом -3.0 м. Уклон потолка в ваной к. и кладовой на высоте 1.0 м от уровня пола.

    Ответ на комментарий
  • Н.Новгород
    Добрый день! Рассматриваю данный проект как вариант для постройки дома. Подскажите пожалуйста ширину и длину гостиной/кухни в чистоте, а также ширину гостевой и гаража соответственно. Можно ли без переработки проекта, по месту, второй свет заменить комнатой? Спасибо!
