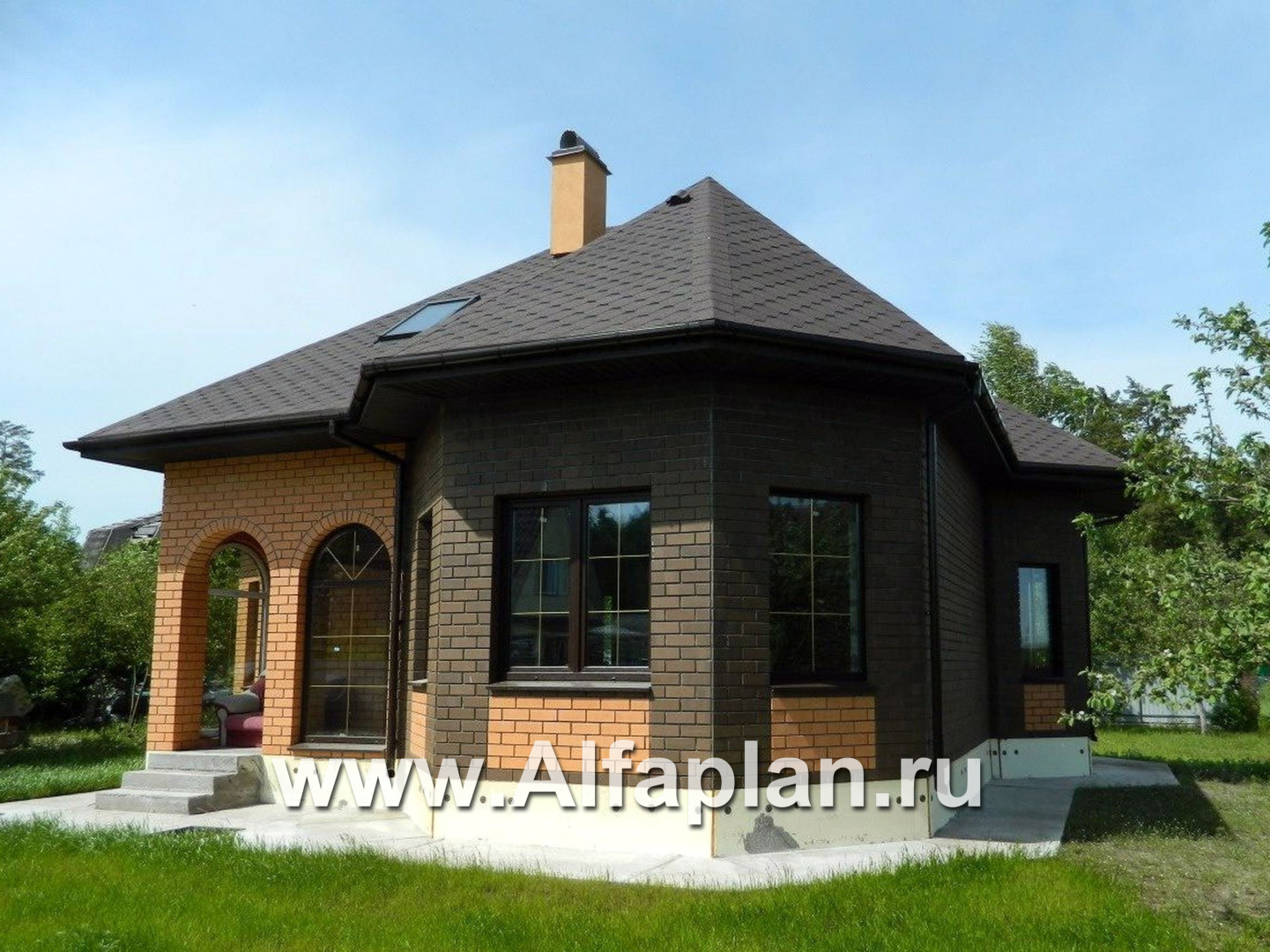

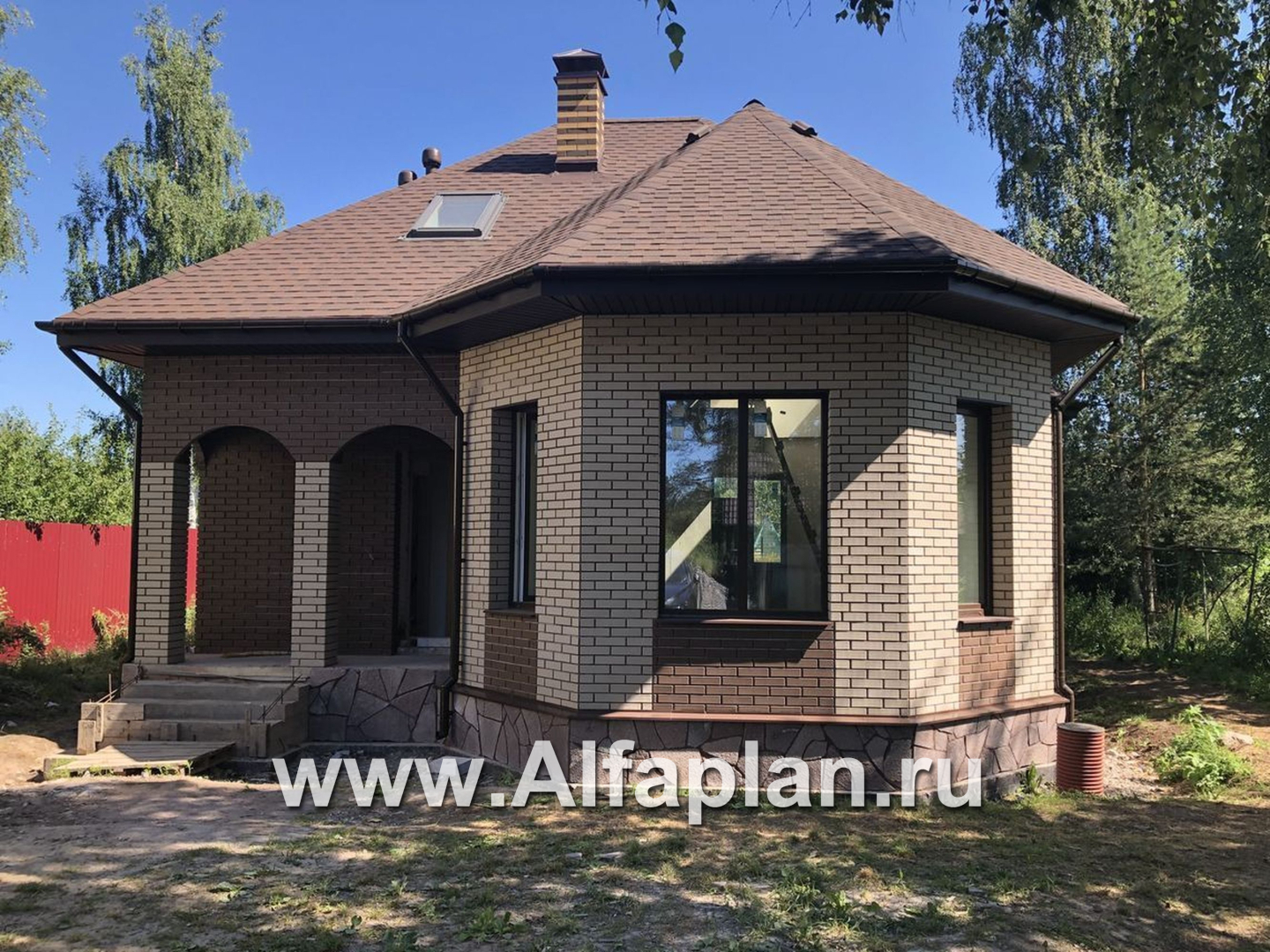

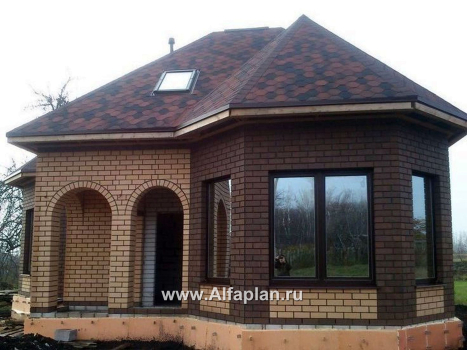

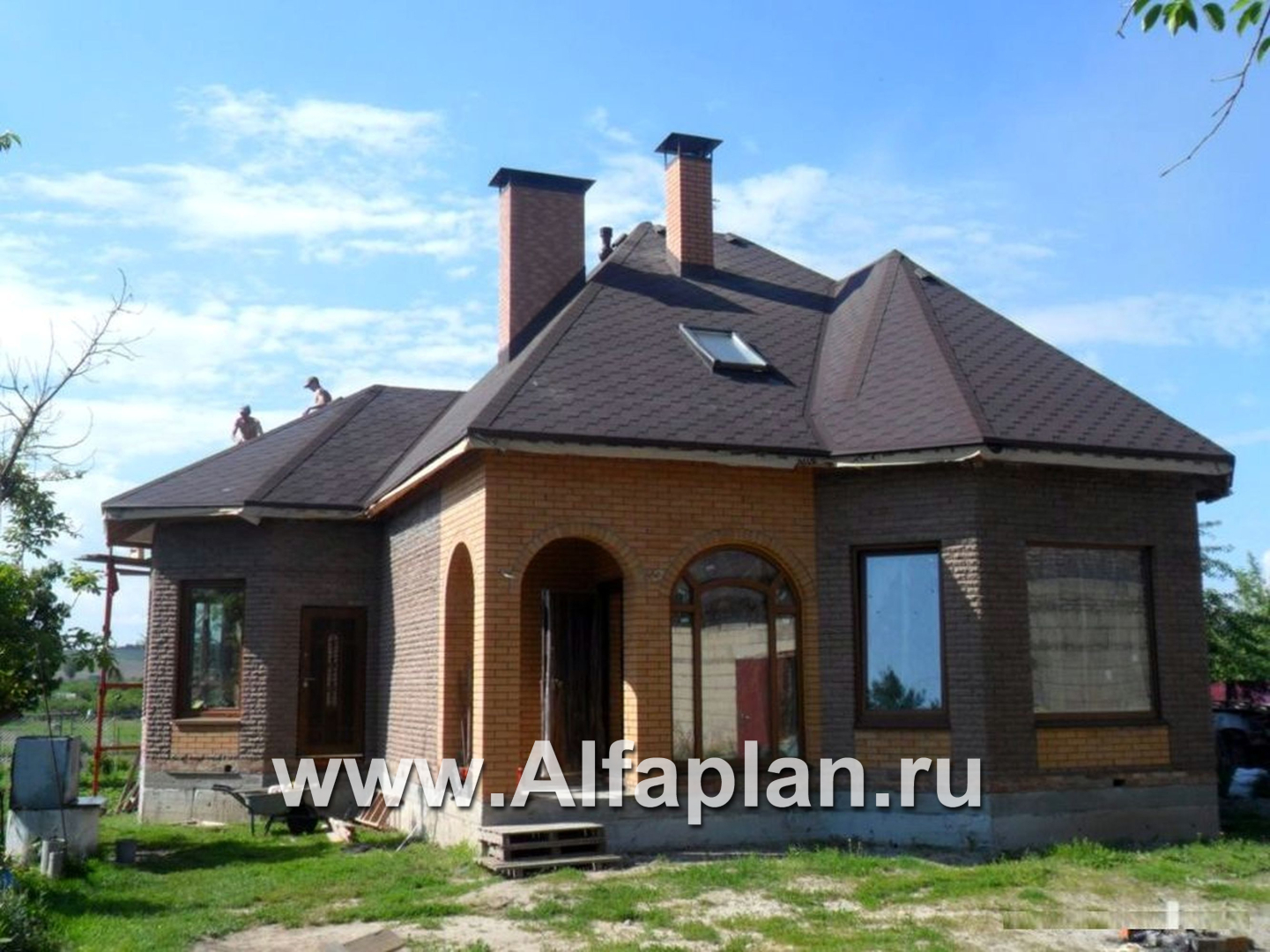

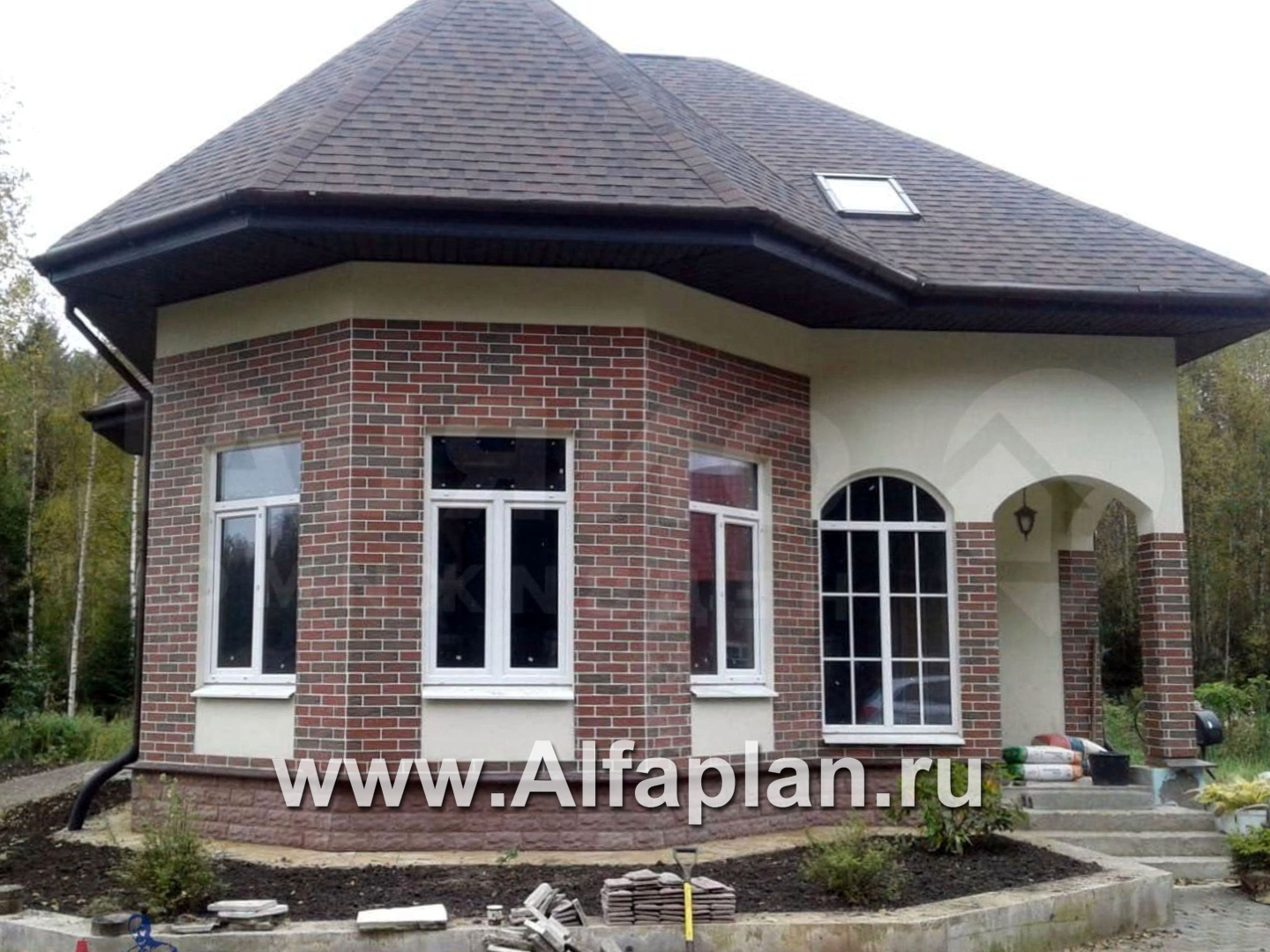

Приглашаем посмотреть: на сайте открыта коллекция проектов с фото реализаций "Один-в-Один"!

Вернуться
109A 3D

"Душечка" - небольшой дом с мансардой

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
102.0092.08-1-ый, 91.98 -2-ой вариант53.32
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)24700

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

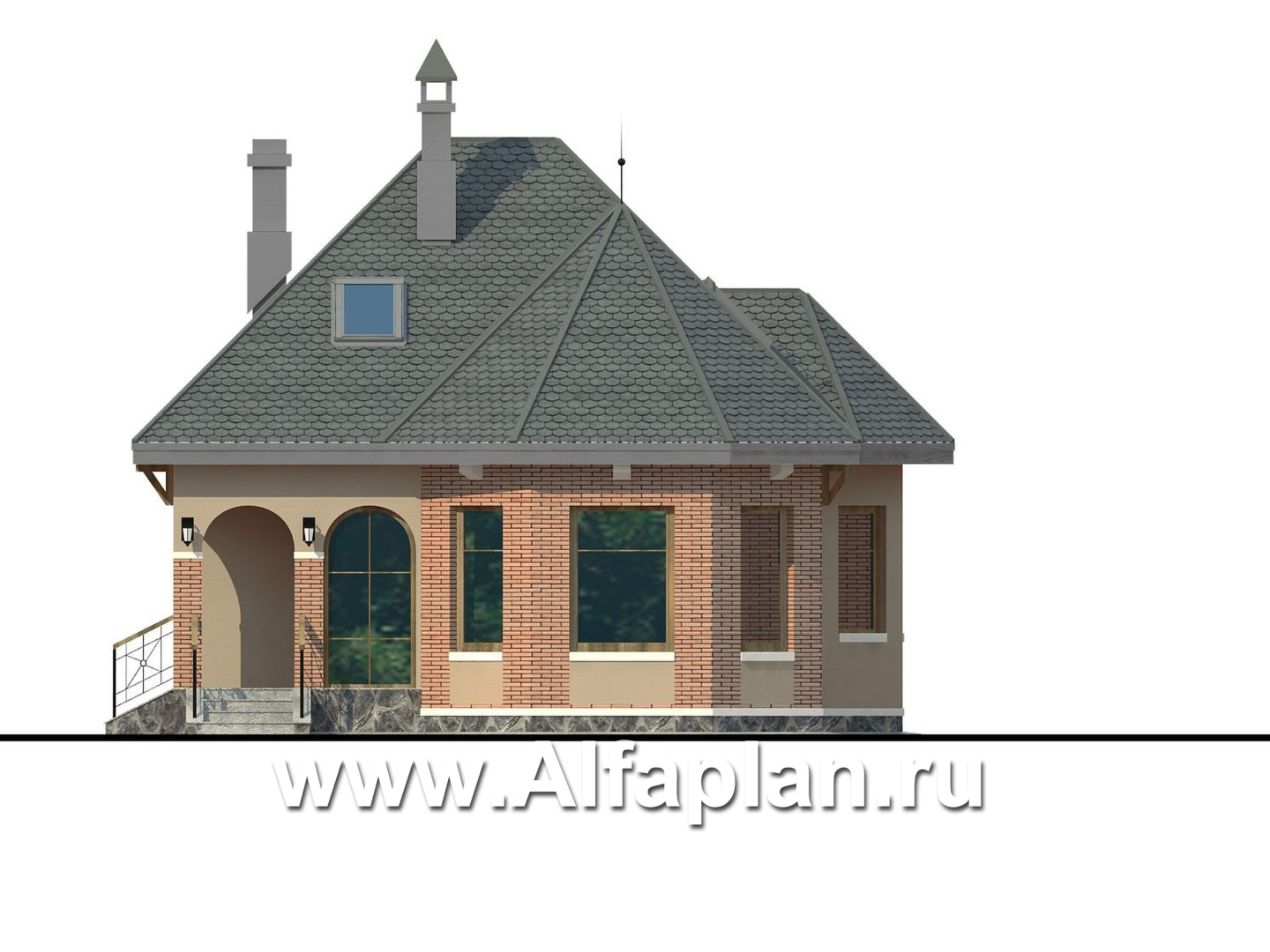

Вид спереди
Вид спереди

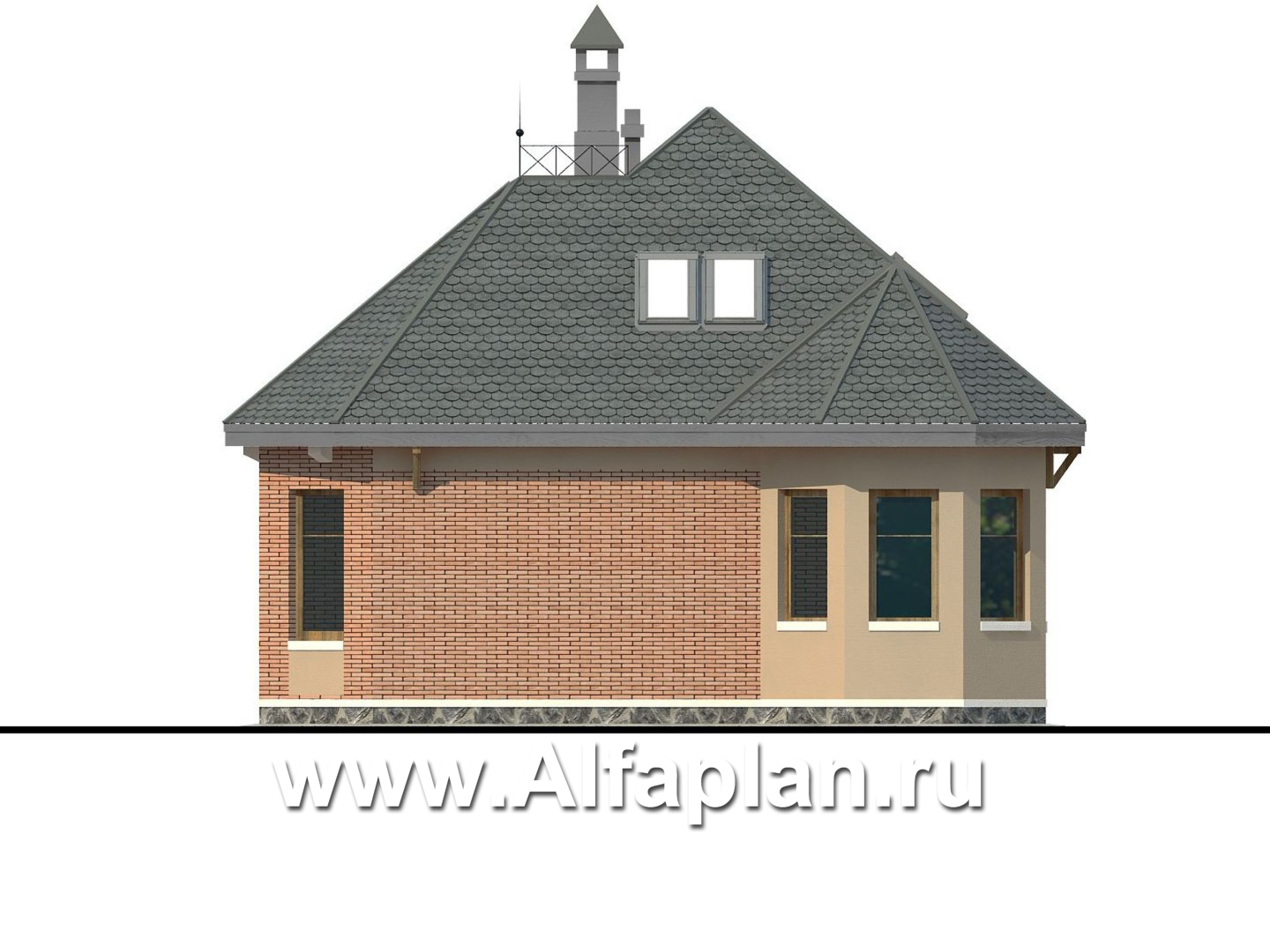

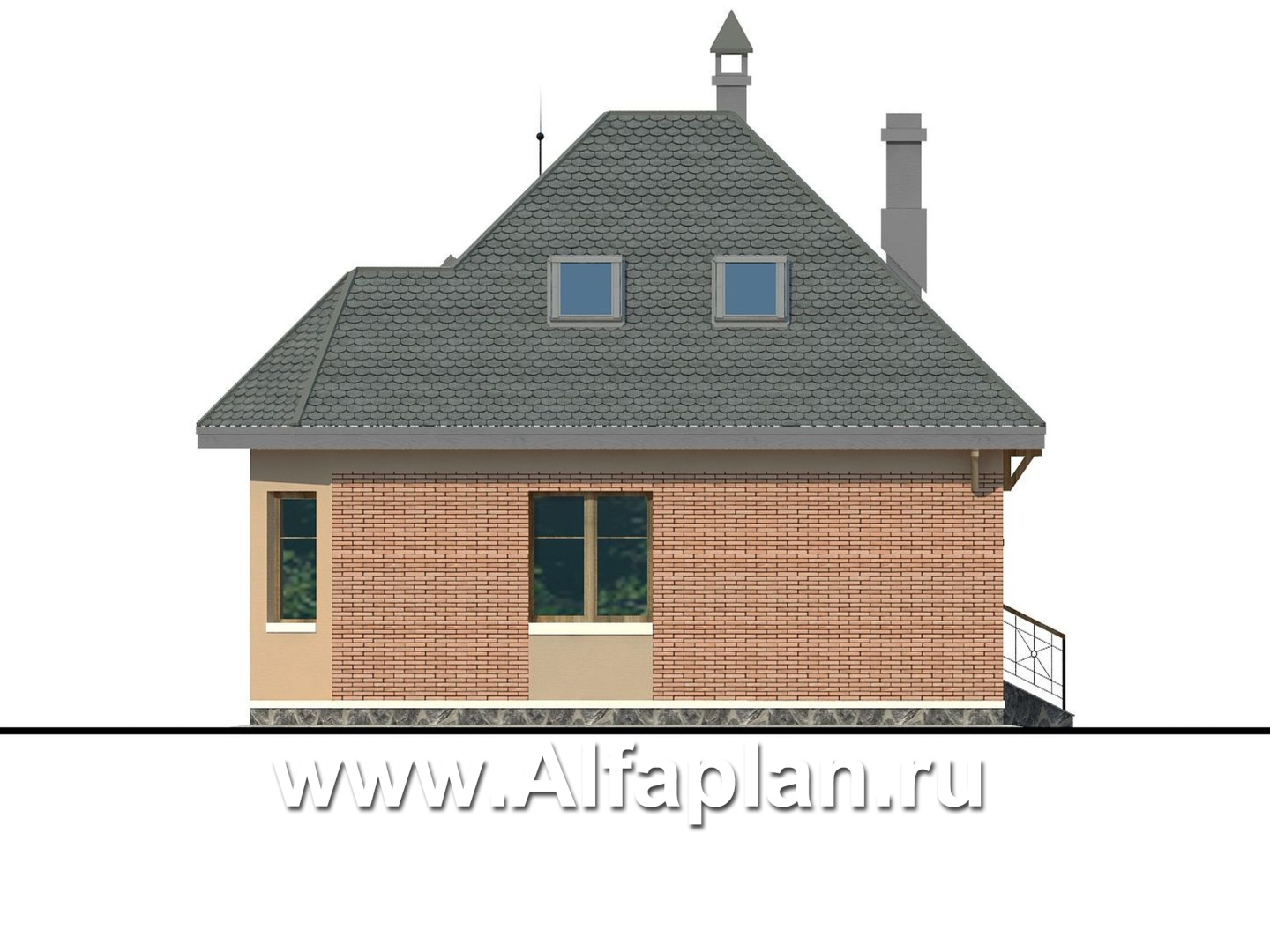

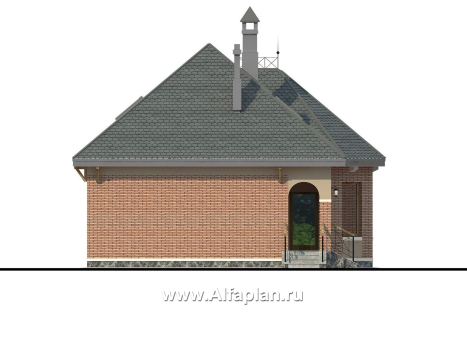

Вид справа
Вид справа
Вид сзади
Вид сзади

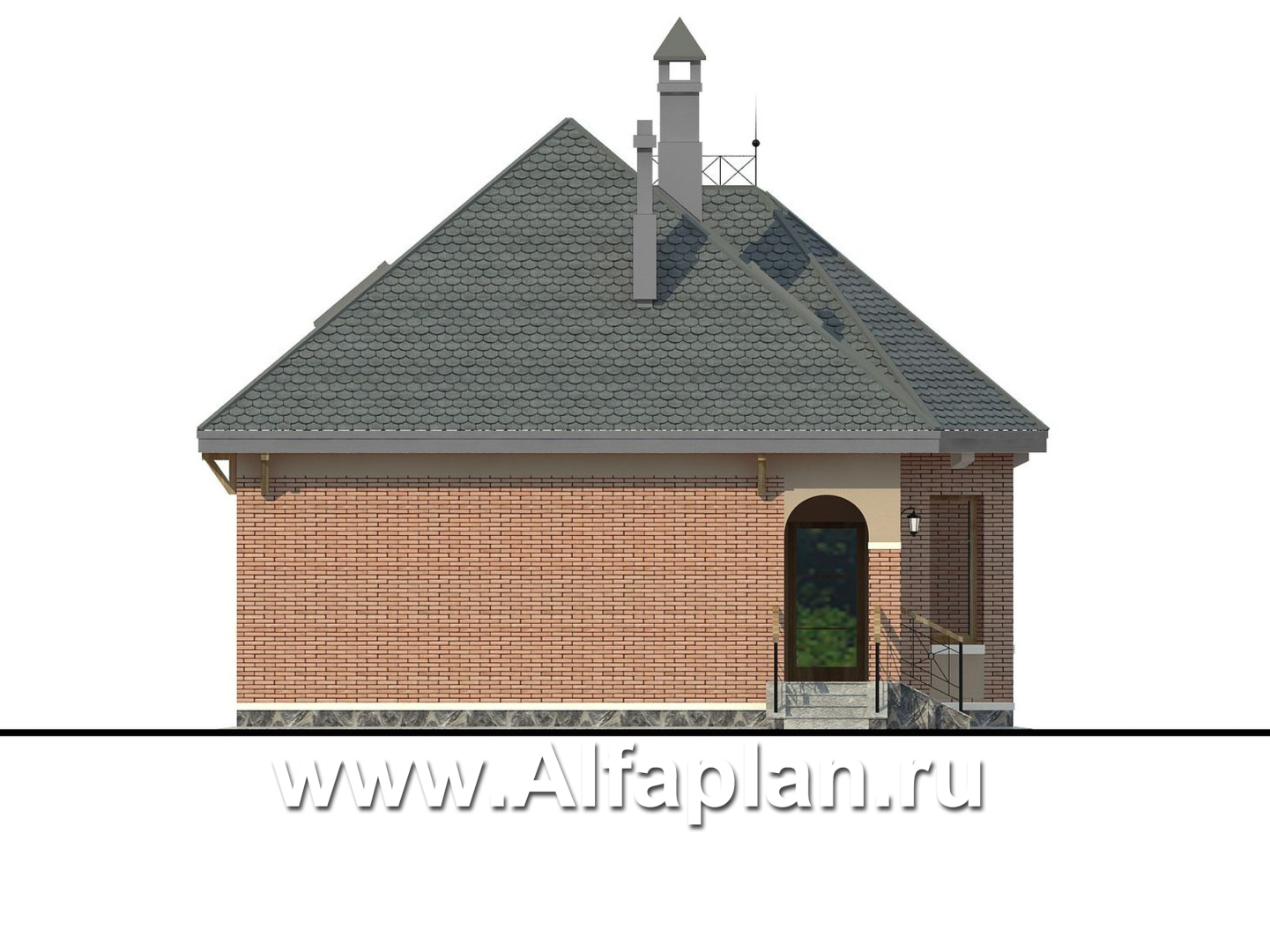

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

22.3  м3
Тип наружных стенгазобетонные блоки - 300 мм

35.8  м3
Тип внутренних стенкирпич/газобетон

1.1/5.36  м3
Тип перекрытиймонолитные ж/б

Тип кровлибитумная черепица

154.5  м2
Наружная отделкалицевой кирпич, декоративная штукатурка

109.0/13.2  м2
Наружная отделка цоколяоблицовочный камень

Габаритные размеры домабез крылец

9.6х10.0  м
Высота домаот уровня пола первого этажа

7.33  м
Высота 1-го этажаот пола до потолка

2.75  м
Высота 2-го этажаот пола до потолка

2.75  м
Высота мансардного скоса1.1 м

Утеплительминеральная вата




Вы мечтаете о своем доме, что бы он был не большой, но со всеми удобствами, чтобы был привлекательный и современный. Присмотритесь к этому проекту, возможно, он и будет вам по душе. Такой  маленький уютный домик — миниатюра большого, комфортабельного особняка. В наличие есть все составляющие: эркеры, формирующие облик дома и просторная веранда, и жилая комната на первом этаже, и большая светлая ванная на втором. Только все это миниатюрное - но вполне достаточное для комфортной жизни семьи из 3- 4 человек. В соответствии с проектировкой наружные стены можно возводить из одного материала – трехсотмиллиметровых газобетонных блоков. Так что этот момент дает нам право занести этот коттедж в категорию «проекты газобетонных домов».

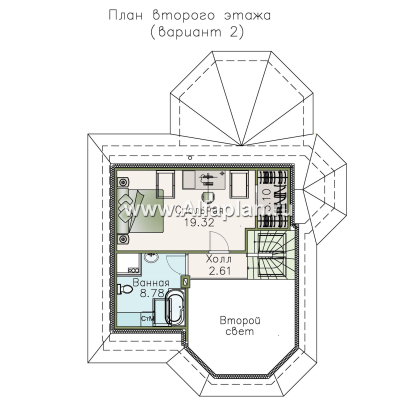

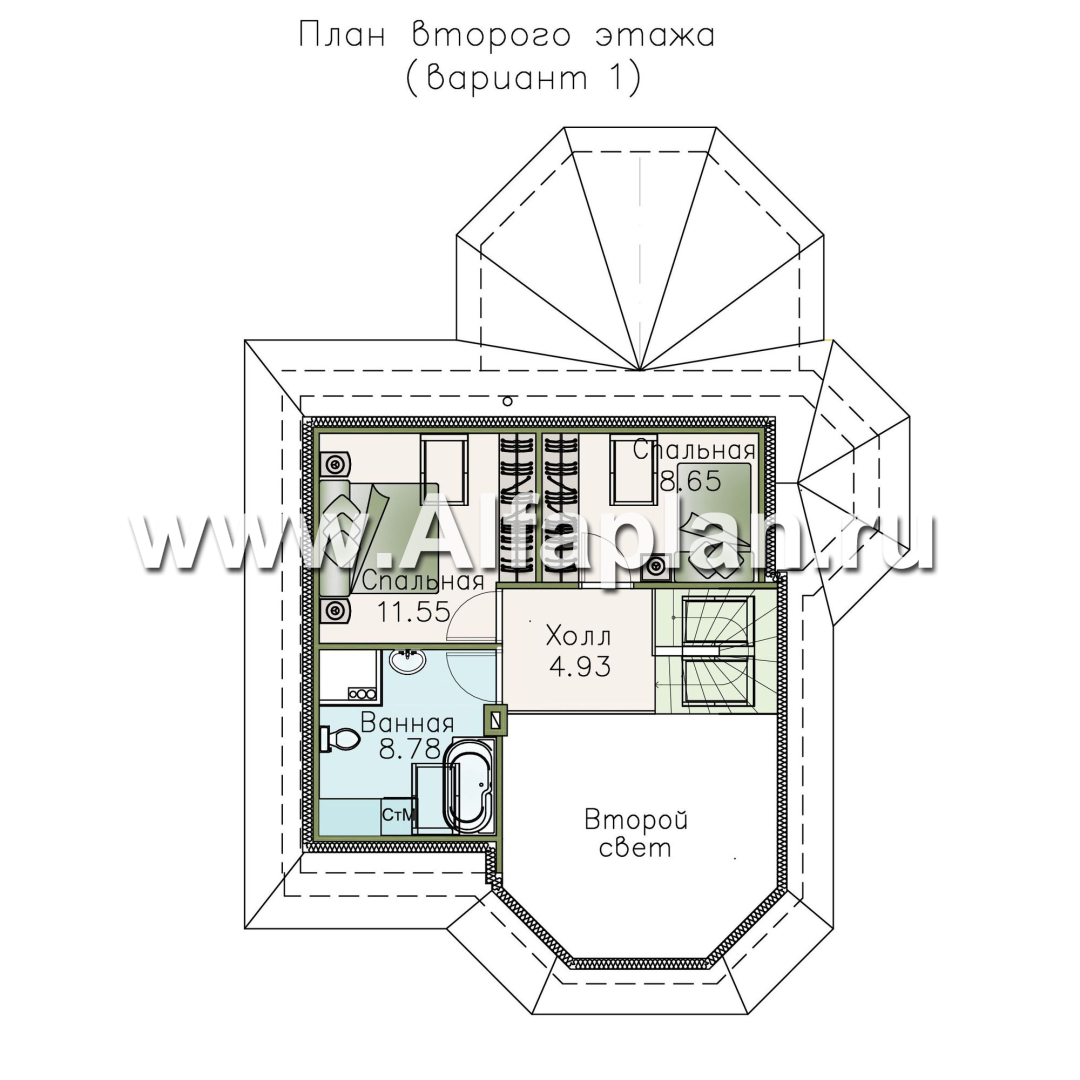

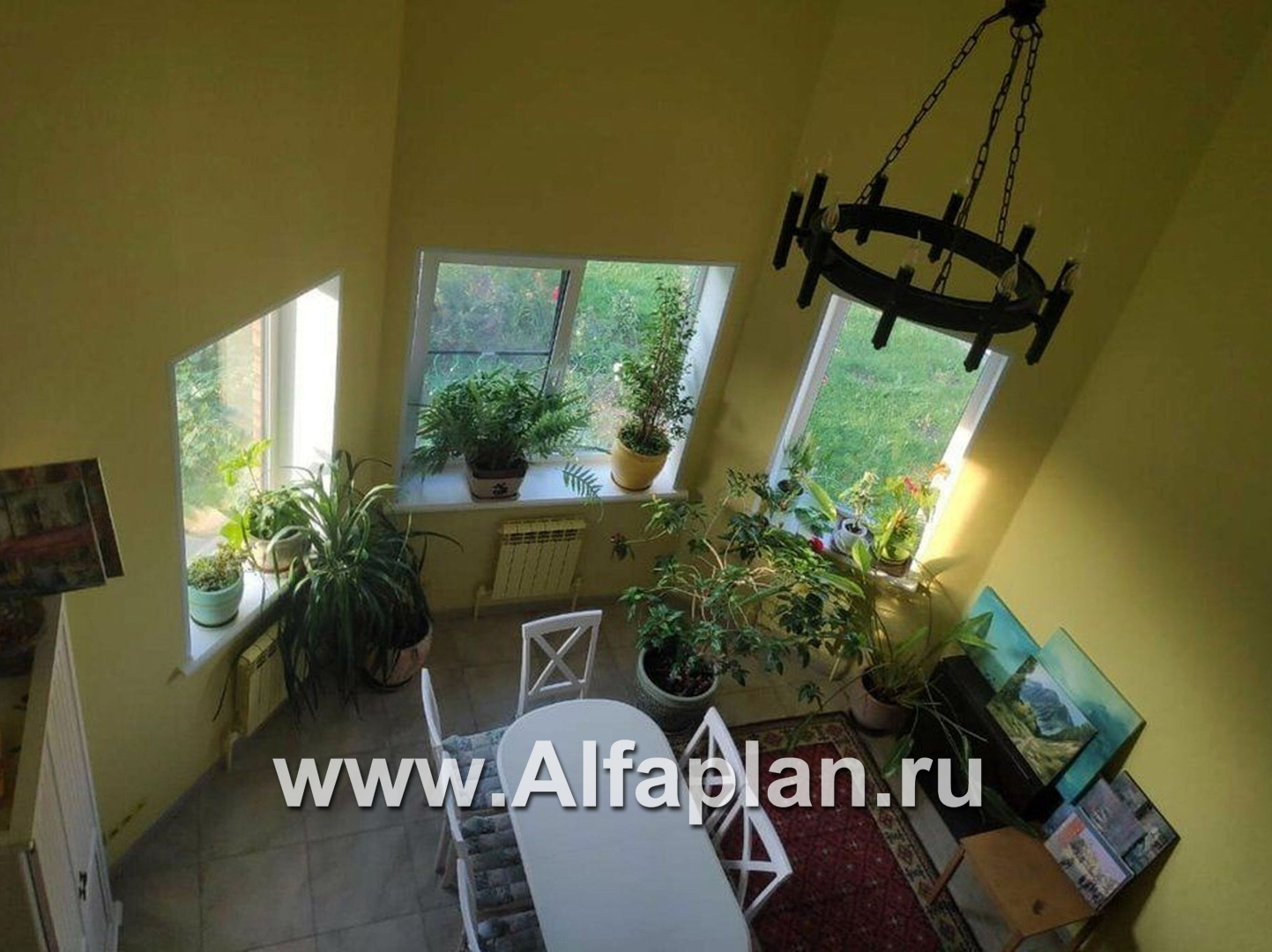

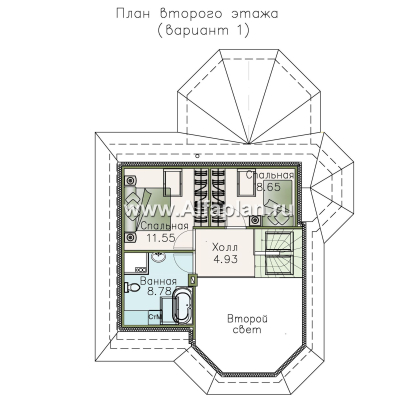

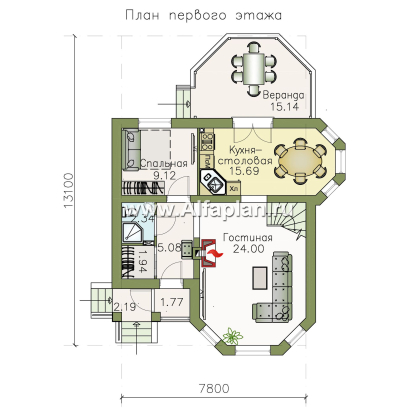

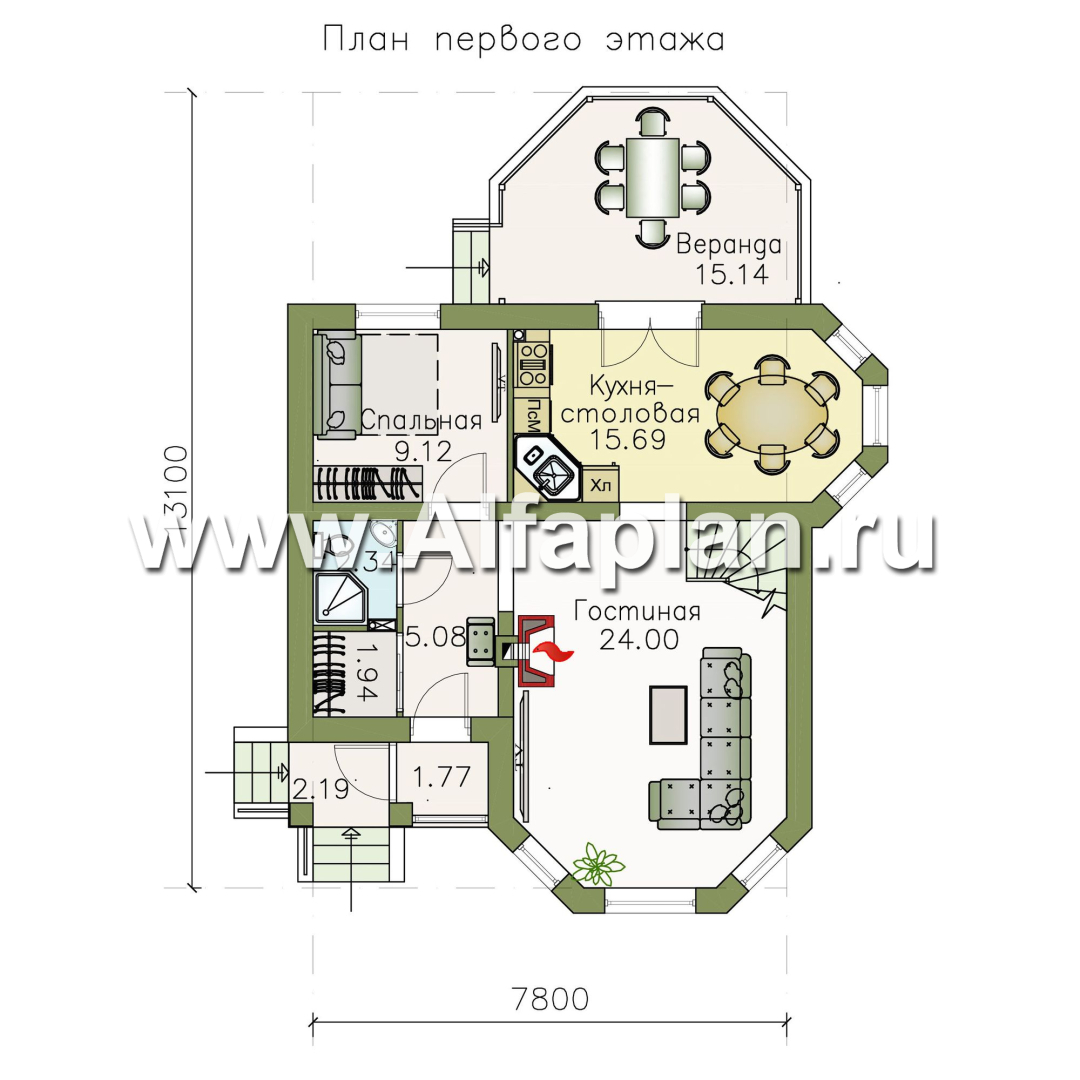

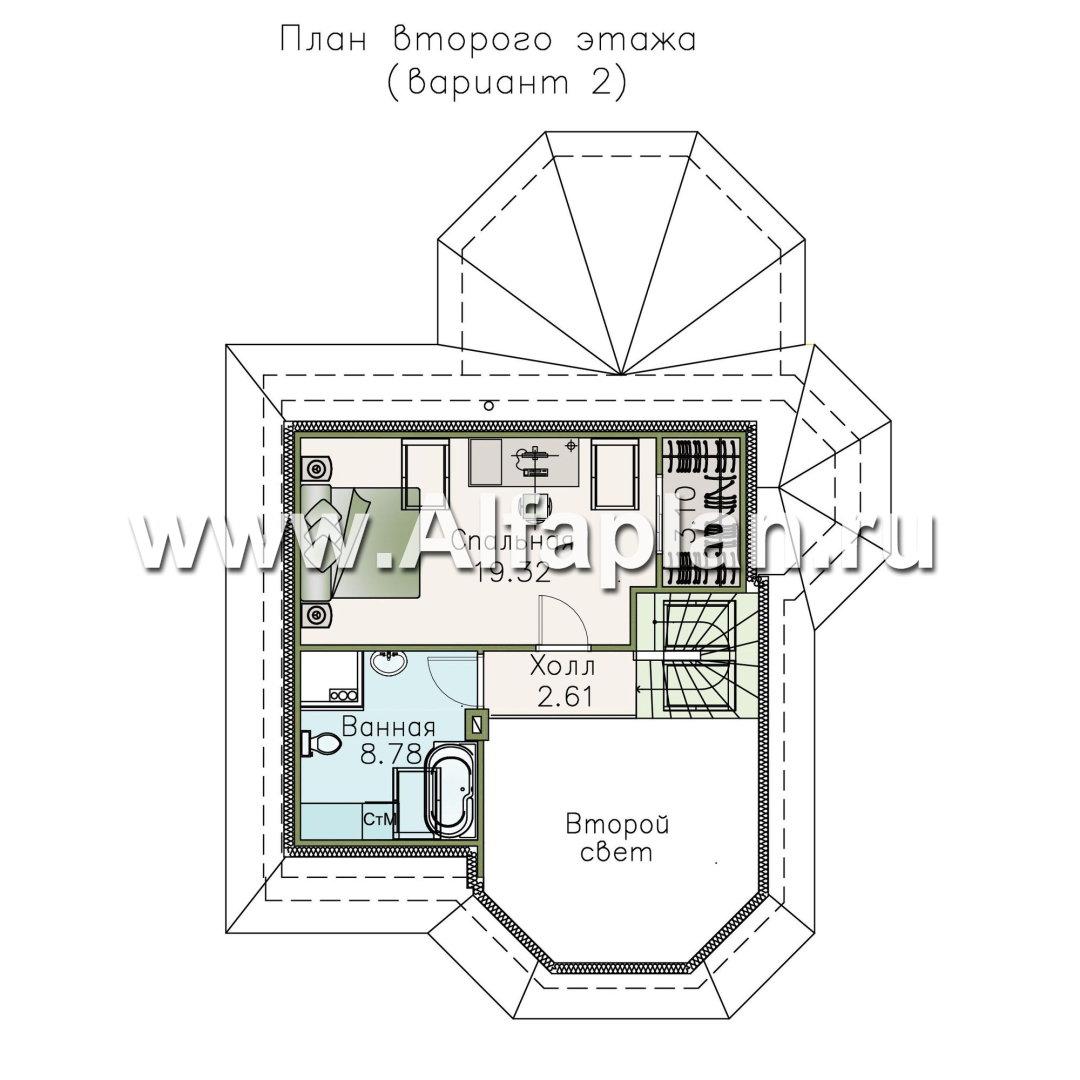

Главный вход в дом выполнен двумя арочными проемами и примыкающими к ним ступеньками с перильными ограждениями. Отделка цоколя - облицовочный камень, кровля мансардной крыши - битумная черепица. Вход в прихожую дома идет через небольшой тамбур. В прихожей  нашлось место для небольшой гардеробной и санузла.  На первом этаже расположены гостиная, кухня-столовая, спальня и душевая. Гостиная и столовая  прекрасно освещены  окнами эркеров, а дополнительный уют гостиной придает камин. Выход на крытую веранду ведет из кухни. Помещение котельной проектом не предусмотрено. Установить ли электрический котел на кухне или сделать теплые полы решат сами хозяева дома. В проекте предложено два варианта планировки второго этажа с одной и двумя спальнями. Второй этаж - мансардный, он практически полностью спрятан под кровлю, что  неизбежно приводит к появлению мансардных окон. Этими окнами освещаются  две спальни, ванная комната и лестница в небольшом холле. Данный готовый проект — удачный вариант недорогого, доступного, но при этом достаточного комфортного загородного жилья для небольшой семьи. Следует напомнить, что в проекте учтен объемный просмотр внутренних помещений ( так называемая Виртуальная прогулка) и зеркальное изображение строения дома с поэтажной планировкой. По такому же принципу выполнен проект  бани со студией в мансарде – проект 223С.

Если, к примеру, какая-то деталь в этом коттедже вас не устроила, и вы хотите найти вариацию на проект 109А либо совершенно уникальный проект, смело смотрите содержимое нашего каталога – там вы найдете самые разные проекты домов и обязательно сделаете свой выбор!



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Светлана. из города Стерлитамак. написал(а) 07.05.2017:

Можно этот домик но с полуподвальным помещением?

Добрый день, Светлана,
готовый проект с цокольным этажом для этого проекта не разрабатывался. Предлагаем Вам несколько вариантов решения: 1. Экономичный вариант: можем предложить выполнить для Вас вариант с цоколем  (под всем домом) в объеме ПАСПОРТА проекта .  Паспорт проекта подразумевает планировки, фасады, разрезы и  пояснительную записку и используется, в первую очередь, для согласования строительства. Строительная рабочая документация при этом будет предоставлена без корректировки, как есть. К такому  Паспорту прикладываются типовые конструктивные узлы по организации цоколя  (сечения, схема армирования, спецификации), используя которые (а также опираясь на существующий рабочий проект строители реализуют  дом с цоколем). Цокольный этаж под частью дома не проектируется (при необходимости помещения, которые не будет эксплуатироваться, могут быть закрыты или засыпаны).  2. Переработка полной строительной рабочей документации с дополнением цокольного этажа. Стоимость уточняется на момент заказа.
Ирина написал(а) 08.03.2017:

Вопрос по проекту 109A добрый день! не пойму, это полноценные 2 этажа? или мансарда ?

Ирина, здравствуйте.

Второй этаж в этом доме мансардный . Уклон потолка начинается на высоте 1.2 м от пола.

Татьяна из города ленинградская область написал(а) 29.01.2017:

Понравился данный проект, хотим начать строительство в этом году. Когда к вам обращаться? Строите сами?

Татьяна, здравствуйте,
проект имеет 100% готовность всех разделов и может быть предоставлен в кратчайшие сроки. Мы можем доставить Вам проект курьерской службой (доставка входит в стоимость), или Вы можете выкупить его непосредственно у нас в офисе. Если начало строительства планируется весной этого года, то уже сейчас имеет смысл позаботиться о проекте, т.к. потребуется время для проведения тендера между строительными компаниями (бригадами), чтобы выбрать подходящих Вам по качеству и стоимости предоставляемых услуг. Наше бюро занимается проектированием, строят по нашим проектам фирмы, которые выбирают заказчики по своему усмотрению. Для контроля за строительством и закупкой материалов в проекте есть все необходимые размеры, узлы и спецификации.
