110A 3D

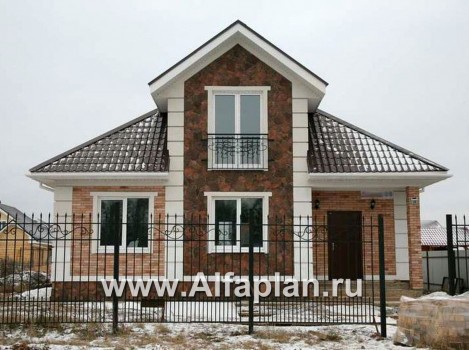

"Замечательный сосед" - небольшой дом с верандой и студией в мансарде.

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
83.9076.2355.69
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)24000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытий - по деревянным балкам над 1-ым этажом5000

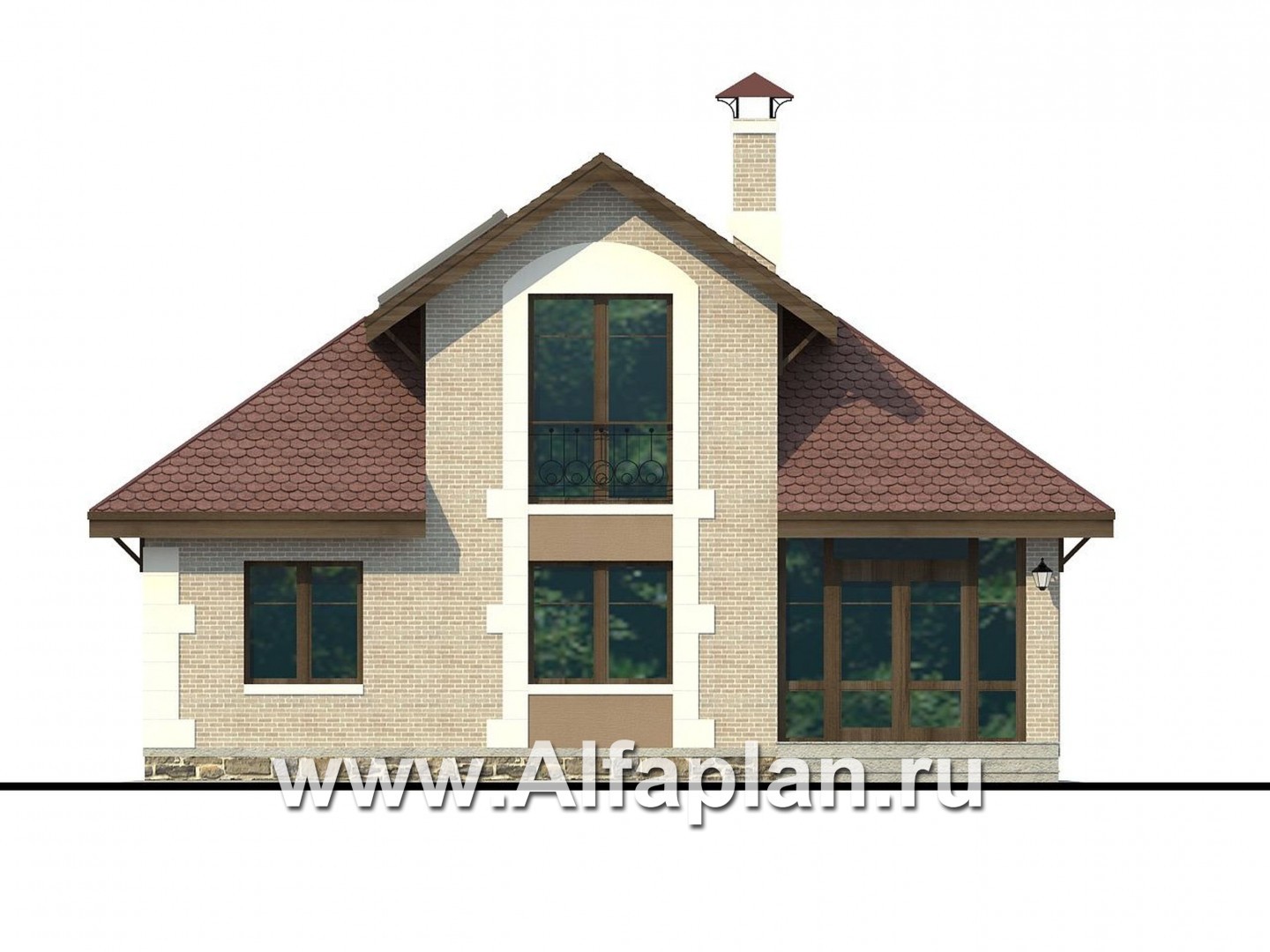

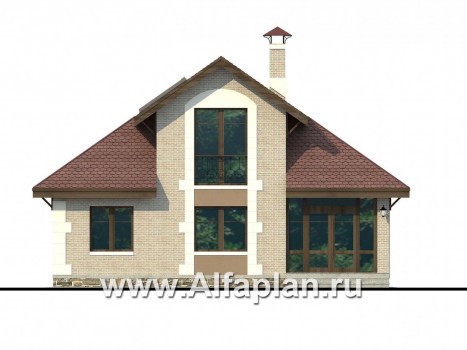

Вид спереди
Вид спереди

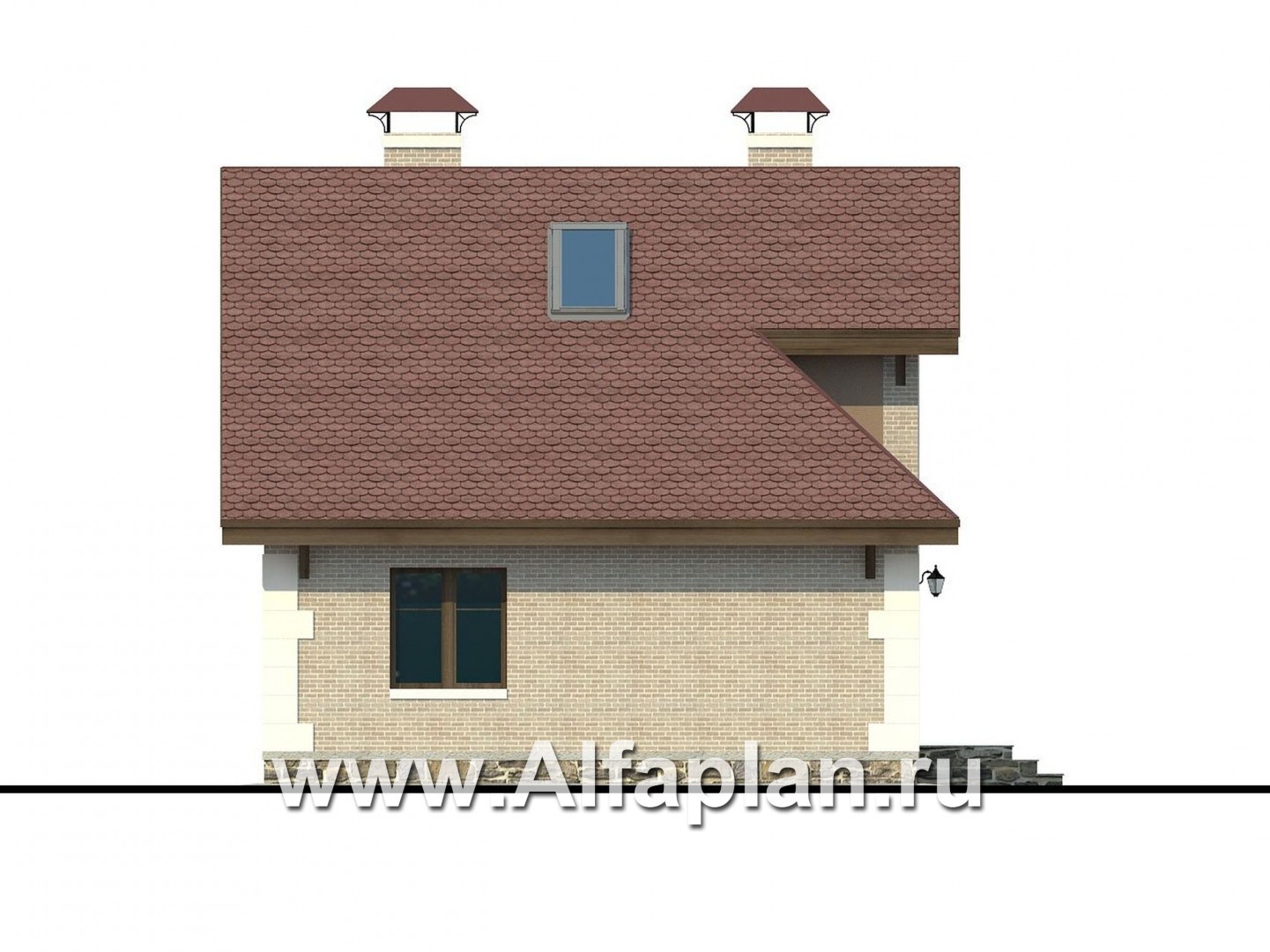

Вид справа
Вид справа

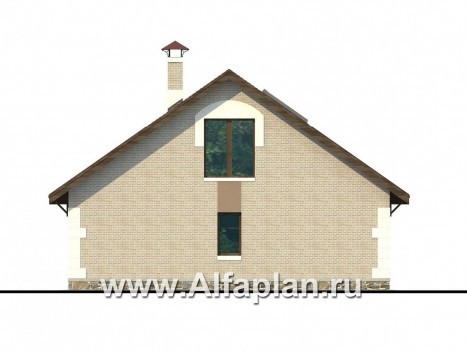

Вид сзади
Вид сзади

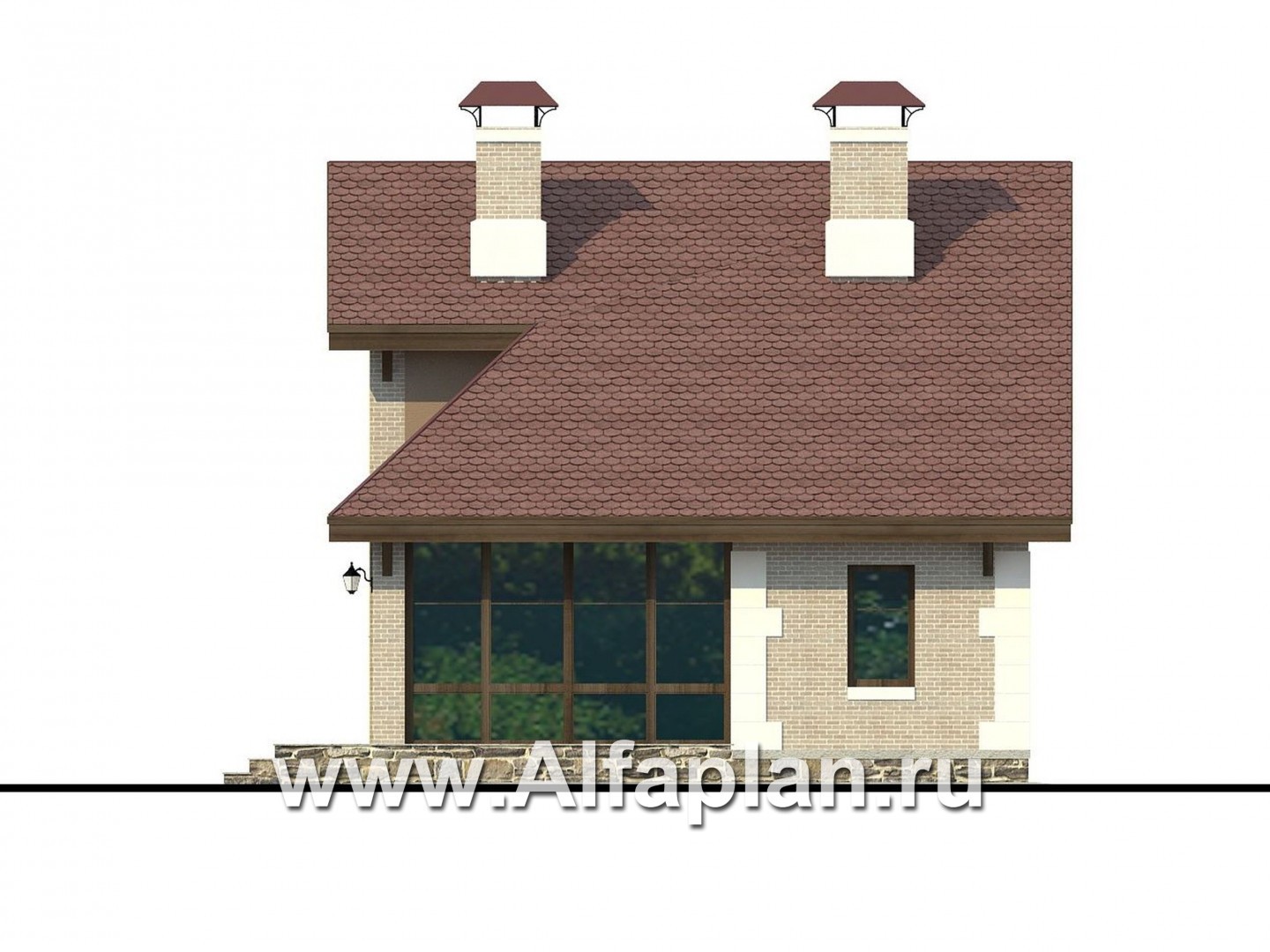

Вид слева
Вид слева

Дополнительные изображения к проекту:

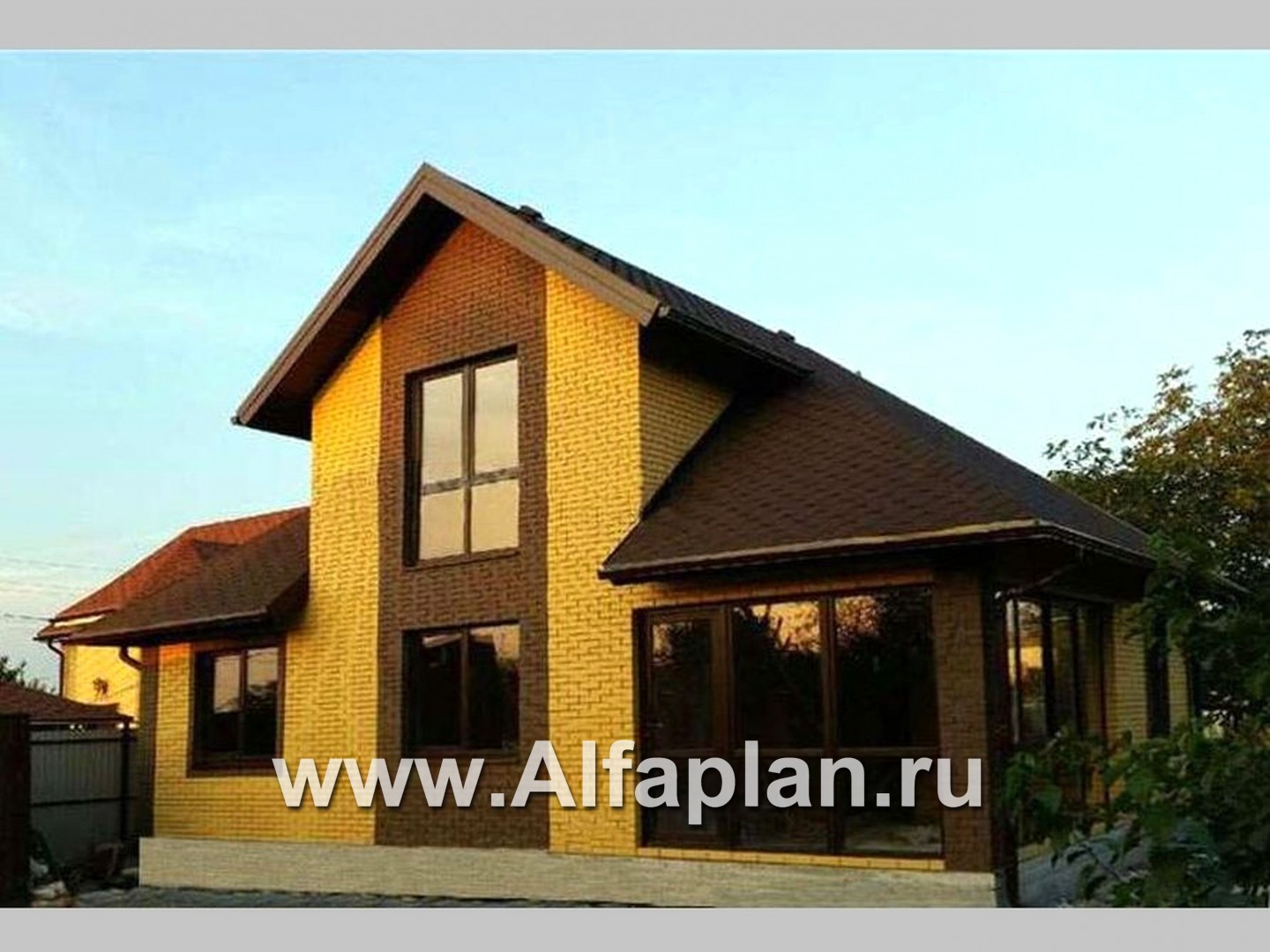

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

41.0  м3
Тип наружных стенгазобетонные блоки - 300 мм

37.5  м3
Тип внутренних стенгазобетон

5.0  м3
Тип перекрытиймонолитные ж/б

7.85  м3
Крышастропильная конструкция

Тип кровлибитумная черепица

134.4  м2
Наружная отделкалицевой кирпич, декоративная штукатурка

115.3  м2
Наружная отделка цоколяоблицовочный камень

Высота домаот пола 1-го этажа

5.96  м
Высота 1-го этажаот пола до потолка

2.72  м
Высота 2-го этажаот пола до потолка

3.08  м
Высота мансардного скоса1.1 м

Утеплительминеральная вата




У вас есть вместительный загородный дом, но для гостей как всегда места маловато? Нужен отдельный домик для ваших многочисленных друзей и родственников? Тогда рассмотрите предложенный нами проект «Замечательный сосед». Этот компактный дом можно использовать как гостевой в большой усадьбе или как самостоятельную постройку. Его планировка традиционна и необычна одновременно. Если вы подбираете гостевой домик, то конечно необходимо во внешней отделке соблюсти сочетание с основным зданием дома. Если же это будет дачный загородный домик, то вполне можно оставить предложенный нами вариант.

Наружная отделка цоколя проекта 110А выполняется из облицовочного камня, а в отношении самого возведения наружных стен проектировка не предусматривает альтернативных материалов – по проекту наружные стены строятся из газобетонных блоков в 300 мм. Так что в этом смысле коттедж 110А можно отнести в «газобетонные дома».

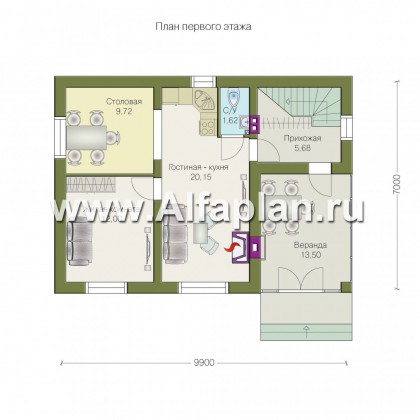

Проектом предусмотрены два этажа — второй мансардный. На первом этаже располагаются  гостиная, совмещенная с кухней, столовая и небольшая спальня. Столовую от гостиной отделяет широкий дверной проем, а это значительно добавляет  дневного света обоим помещениям. Из холла деревянная лестница с забежными ступенями ведет на мансарду. Предваряет вход в дом остекленная  веранда, которая может служить летней столовой. Котельная проектом не предусмотрена, возможна установка электрического котла на кухне или монтаж теплых полов. На втором этаже расположена студия. Это небольшая, но вполне достаточная для жизни «квартира». Здесь жилая комната сблокирована с зоной кухни, есть прихожая с гардеробом и душевая. В этой удобной студии прекрасно разместятся гости, приехавшие навестить вас в уик-энд. Ни что не мешает превратить мансарду в традиционную спальную зону, отказавшись от кухни. В этом случае этот замечательный домик может стать комфортабельной дачей или загородным домом для небольшой семьи. В этом же стиле выполнен  гараж на два автомобиля, так же со студией в мансарде - проект 224С. Хотелось бы напомнить, что в данном проекте, как и во многих других, имеется объемный просмотр внутренних помещений дома, а так же  его зеркальное изображение.

Если, к примеру, вас все устроило в проекте 110А, но вы задались целью найти еще один подобный, смотрите проекты домов в нашем каталоге. Проекты нашей базы объектов вмещают не только совершенно уникальные дома, но и вариации.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Олия из города Москва написал(а) 15.10.2012:

Есть ли возможность установить такой дом на винтовые сваи

Добрый день.
Конструкция фундамента в первую очередь определяется характеристикой грунтов участка. Если в результате геологических изысканий рекомендованы свайные фундаменты, следовательно их и нужно применять. Мы такую конструкцию не разрабатываем, но строители или специализированные компании должны справится с такой задачей.

Руслан из города Омск написал(а) 16.09.2012:

Нечего про вентиляцию не написано.Расскажите

Руслан, здравствуйте.
В наших проектах предусматривается только естественная вентиляция через вытяжные каналы. Такие есть и в проекте 110А. На планах сайта они показаны фиолетовыми вставками на планах. К этим каналам могут идти вентиляционные короба, может использоваться вытяжная система Vilpe. Вся эта техническая информация присутствует в проектах, на презентационных планах сайта нет возможности показать все это подробно.

Андрей из города Екатеринбург написал(а) 29.08.2012:

Подойдет ли этот проект для Урала или нужно адаптировать?

Андрей, здравствуйте.
Адаптация подразумевает применение фундамента, соответствующего геологическим условиям Вашего участка и утепление наружных конструкций.
В этом проекте заложена монолитная ребристая ж/б плита разработана с учетом Геологических условий:
1.проект фундамента применяется для всех типов грунтов кроме торфяных
2.расчетное сопротивление грунта основания не менее R-1,5 кг/см2
3.расчетный уровень грунтовых вод не выше 0.5 м от поверхности земли
Наружные стены - газобетон толщиной 300 мм,. В Вашем случае потребуется дополнительное утепление стен мин. ватой не менее 70 мм.толщиной.
--
