117A 3D

Вилла "Эдельвейс" - классический коттедж бизнес класса

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
408.60379.89154,30
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)55000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Перекрытия из сборных плит над 1-ым и 2-ым этажами5000


Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

71.2 (толщина 200 мм)  м3
Тип наружных стенкирпич или газобетон ( альтернативно )

155.9/153.8  м3
Тип внутренних стенкирпич

45.2  м3
Тип перекрытиймонолитные ж/б

30.2 + 32.0  м3
Крышастропильная конструкция

Тип кровликерамическая черепица

435  м2
Наружная отделкадекоративная штукатурка

456.2  м2
Наружная отделка цоколянатуральный камень - 25.5 м2

Высота домаот пола 1-го этажа

9.9  м
Высота 1-го этажаот пола до потолка

3.25  м
Высота 2-го этажаот пола до потолка

2.95  м
Высота мансардного скосанет

Мощность котлас бойлером горячей воды

60 квт
Расчетная электр. нагрузкас электроплитой 8.5

22.0 кВА
Утеплительминеральная вата


Выбираете проект дома с большой площадью, надежный, удобный и просто красивый? Предлагаем обратить внимание на данный проект. Великолепная архитектура, выдержанная в классических традициях,  комфортная планировка, большая площадь выводят этот дом за рамки обычных загородных коттеджей. Это настоящая вилла - роскошная и престижная. Рассмотрим характеристики наружной отделки и планы внутренних помещений. Выбранная гамма оттенков цветов наружной штукатурки, придает всему облику строения свежесть и чистоту. Кровля и наружная отделка цоколя также из натуральных материалов: черепица и камень.  Что же можно сказать в отношении материалов, предписанных по проектировке для возведения наружных стен – здесь допускается хорошее и весьма стандартное решение. Для строительства наружных стен коттеджа можно использовать как кирпич, так и газобетонные блоки, поэтому данный коттедж можно отнести в условную категорию «кирпичные и газобетонные дома».

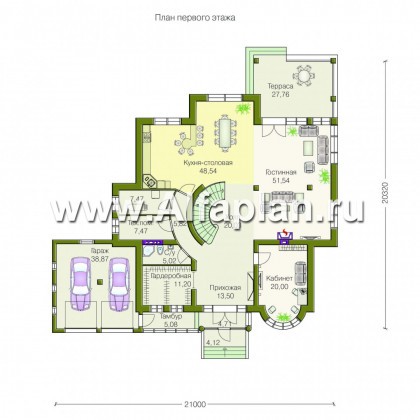

Планировка первого этажа решена в свободной манере. Гостиная, кухня-столовая, холл и прихожая представляют собой единое пространство, хорошо освещенное и уютное. Гостиную дополняют наличие камина и выход на крытую террасу, а изящная лестница, расположенная в центре помещения придает ему особый шарм. Необычно решена прихожая - она двусветна. Слева от нее расположена просторная гардеробная, справа - кабинет. Технические помещения удачно закрыты  лестничным пролетом. Жилая часть дома удобно соединяется с гаражом через остекленный тамбур-галерею. Если на территории усадьбы планируется размещение хозяйственного блока с гаражами, то от встроенных гаражей в доме можно отказаться.  На втором этаже расположены четыре спальни. Спальня хозяев дома сблокирована с просторной ванной комнатой и гардеробной. Для трех других спален предусмотрена  еще одна ванная  и небольшой санузел. Из холла второго этажа открывается вид в гостиную, а также имеется зона отдыха и выход на балкон. Дом имеет большое пятно застройки, что потребует и большого участка с хорошими точками обзора. Для более детального рассмотрения  внутренних помещений  дома  в проекте  предусмотрена так называемая Виртуальная прогулка - объемный просмотр и зеркальное изображение строения дома.

Также не забывайте, что в вашем распоряжении в нашем каталоге находятся прочие интересные проекты коттеджей общим количеством в несколько сотен.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Виктор из города Тюмень написал(а) 29.03.2014:

Добрый день! Заинтересовал данный проект. Хотел уточнить можно ли сделать перекрытия из ж/б плит или только монолит?

Здравствуйте, Виктор!
Благодарим Вас за внимание к нашим проектам и обращение в нашу студию.
Выполнить перекрытия из ж/б плит можно. Такой вариант уже разработан. В этом случае при заказе проекта следует поставить "галочку" в поле "Перекрытия из сборных плит над 1-ым и 2-ым этажами".

Сергей из города Бронницы написал(а) 21.12.2012:

У меня участок шириной 28 метров и длиной 50 метров. Будет ли данный проект смотреться без гаражей на таком участке? Спасибо заранее!

Сергей, здравствуйте. В соответствии с существующими нормативными требованиями проект 117А без гаражей спокойно поместится на Вашем участке.
Габаритные размеры жилой части дома без гаражей -17. 5 м, при ширине участка 28.0 м.. у Вас остается более 4.0 м от боковых фасадов до границ участка. Как будет смотреться дом на участке зависит не не только от ширины участка, но и от ситуации вокруг, существующей или планируемой застройки.

Сергей из города Бронницы написал(а) 20.12.2012:

Возможен ли цокольный этаж?

Здравствуйте, Сергей! Разработка цокольного этажа возможна в объеме паспорта (корректируются планы, фасады, разрезы). Проект предоставляется без изменений. Стоимость возможных корректировок указана на странице "Сервис для заказчиков": http://www.alfaplan.ru/genplan/
