118A 3D

"Елагин" - классический особняк с комфортной планировкой

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
339.50310.17148,77
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)54900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


4.35143

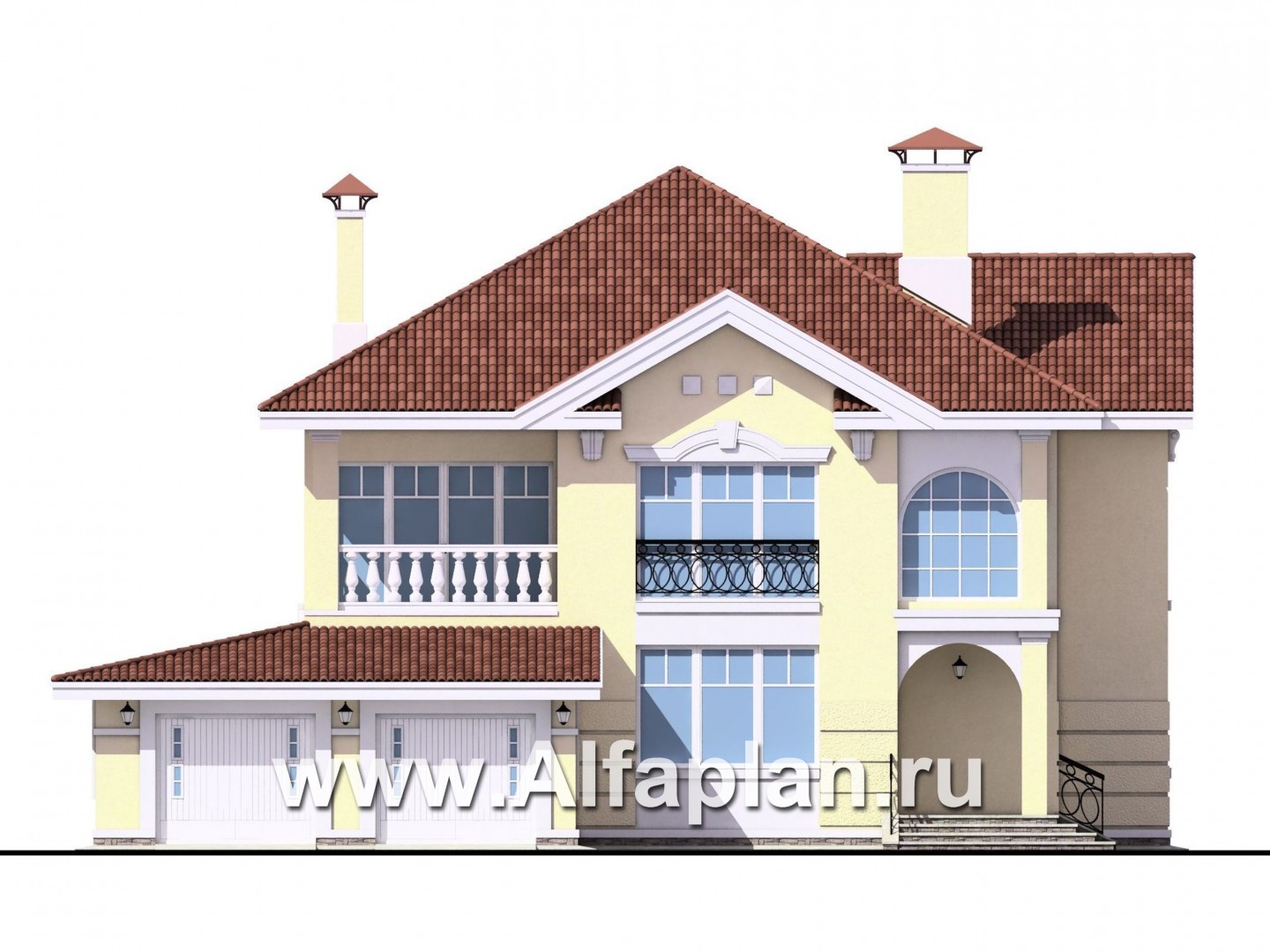

Вид спереди
Вид спереди

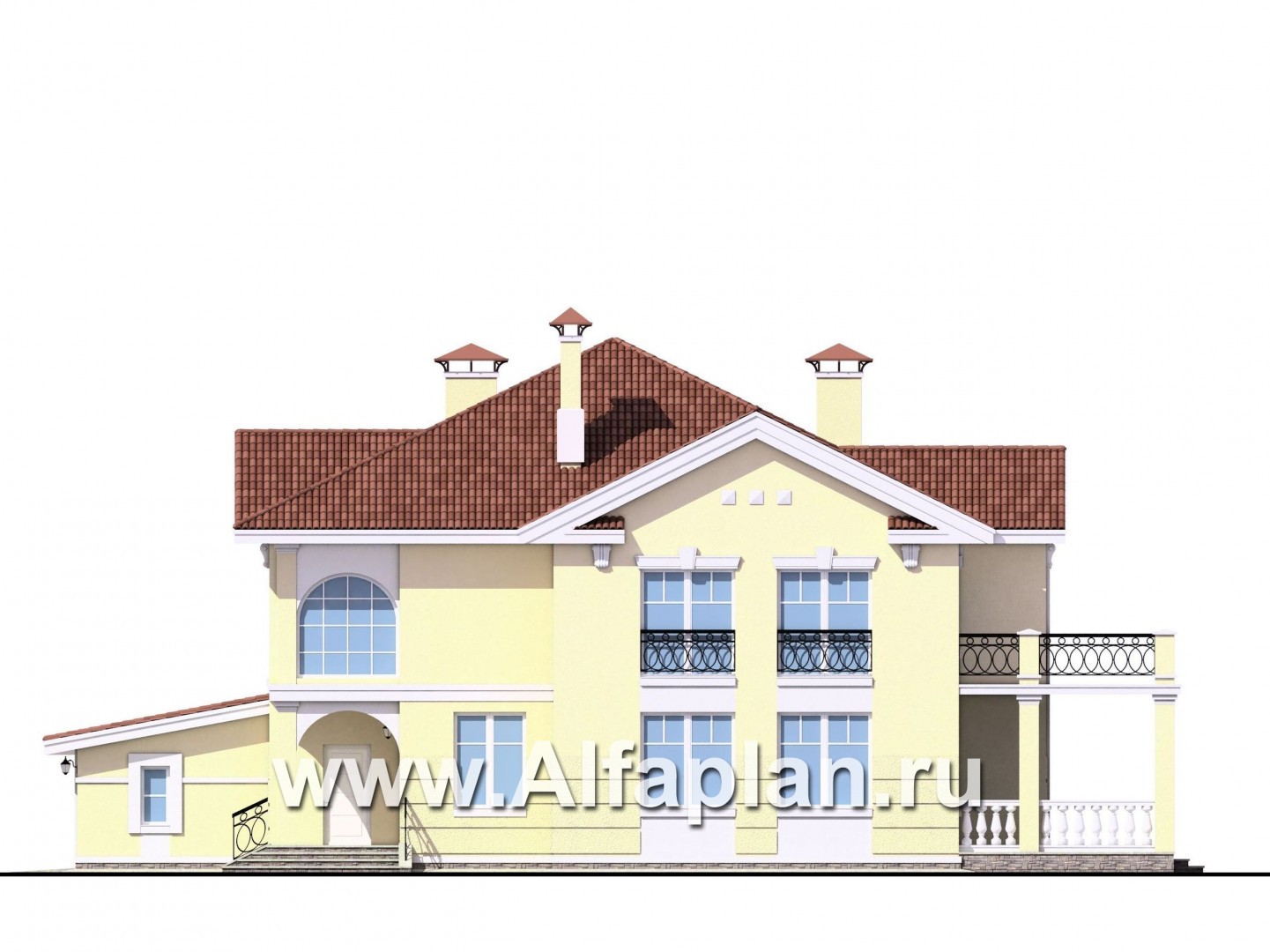

Вид справа
Вид справа

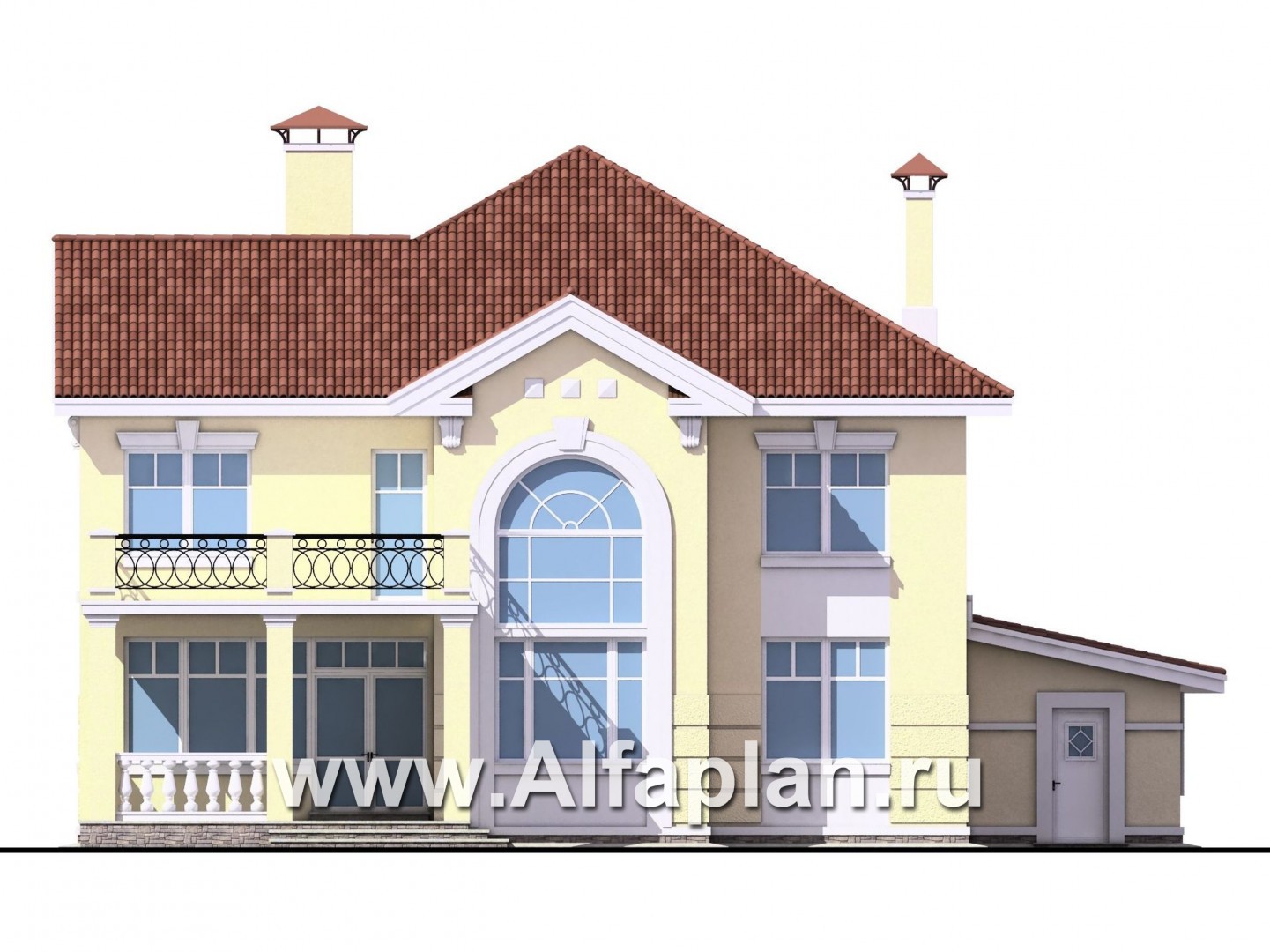

Вид сзади
Вид сзади

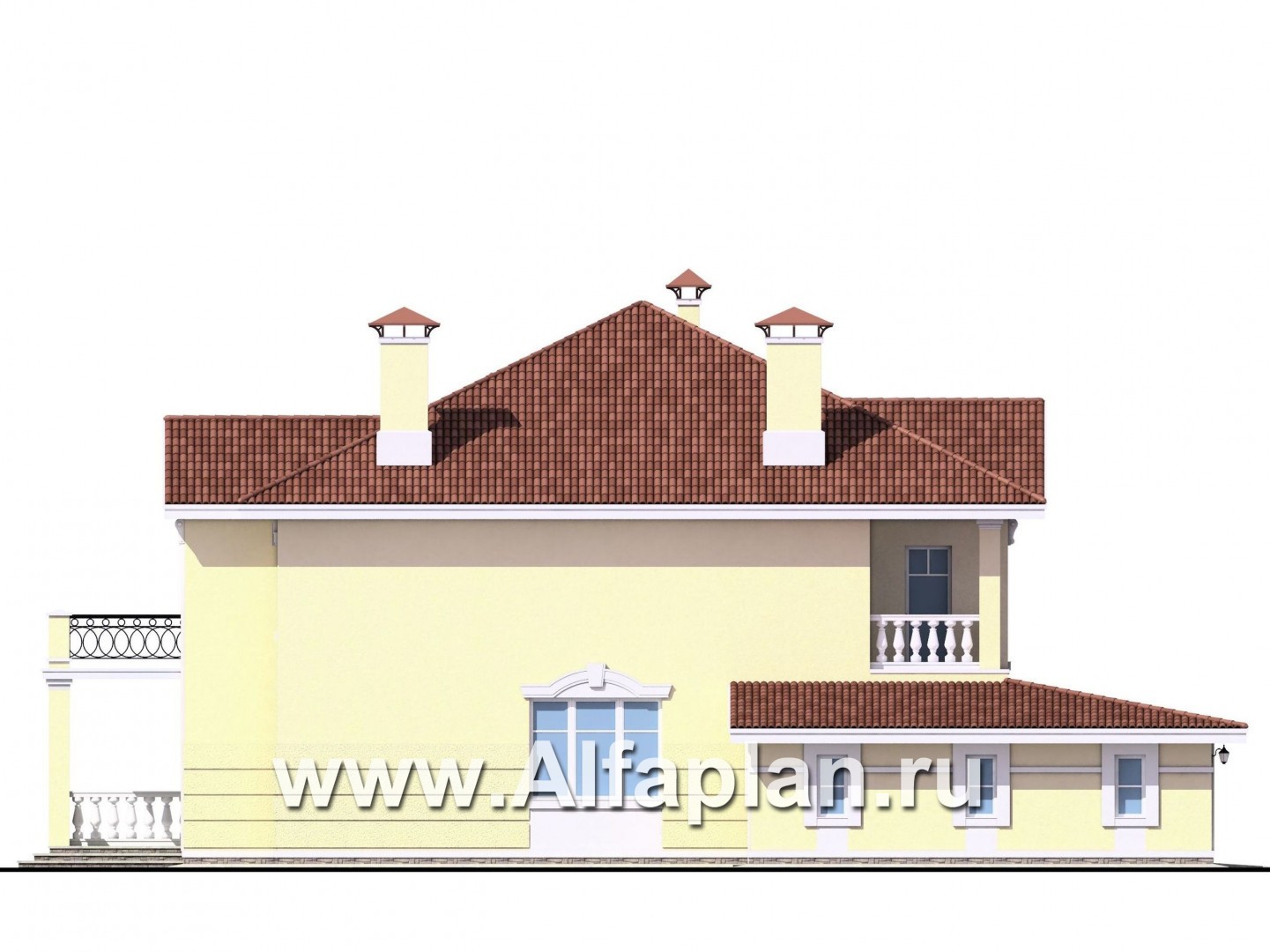

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

57.9 (толщина 200 мм)  м3
Тип наружных стенкирпич или газобетон ( альтернативно )

130.7/129.0  м3
Тип внутренних стенкирпич/газобетон

17.4  м3
Тип перекрытиймонолитные ж/б над 1-ым и 2-ым этажами

30.5 + 26.4  м3
Тип кровликерамическая чепепица

331.0  м2
Наружная отделкалицевой кирпич, декоративная штукатурка

387.0  м2
Наружная отделка цоколяоблицовочный камень

Гараж

Высота домаот пола 1-го этажа

10.420  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Высота мансардного скосанет

Мощность котлас бойлером горячей воды

60 квт
Расчетная электр. нагрузкас электроплитой 8.5

21.84 кВА
Утеплительминеральная вата


Вам нужен дом для большой семьи, чтобы в нем было удобно и приятно находиться и вашей семье и вашим гостям? Такой проект перед вами. Этот респектабельный коттедж  с  комфортной планировкой и классическим архитектурным решением будет востребован всегда.  Он вне времени и моды. Всем своим обликом  он вызывает надежность и уверенность. По материалам для возведения наружных стен можно сказать, что они предусмотрены в хорошем стандартном решении – можно использовать кирпич и газобетонные блоки, а, следовательно, объект 118А можно отнести в категорию «проекты кирпичных и газобетонных домов».

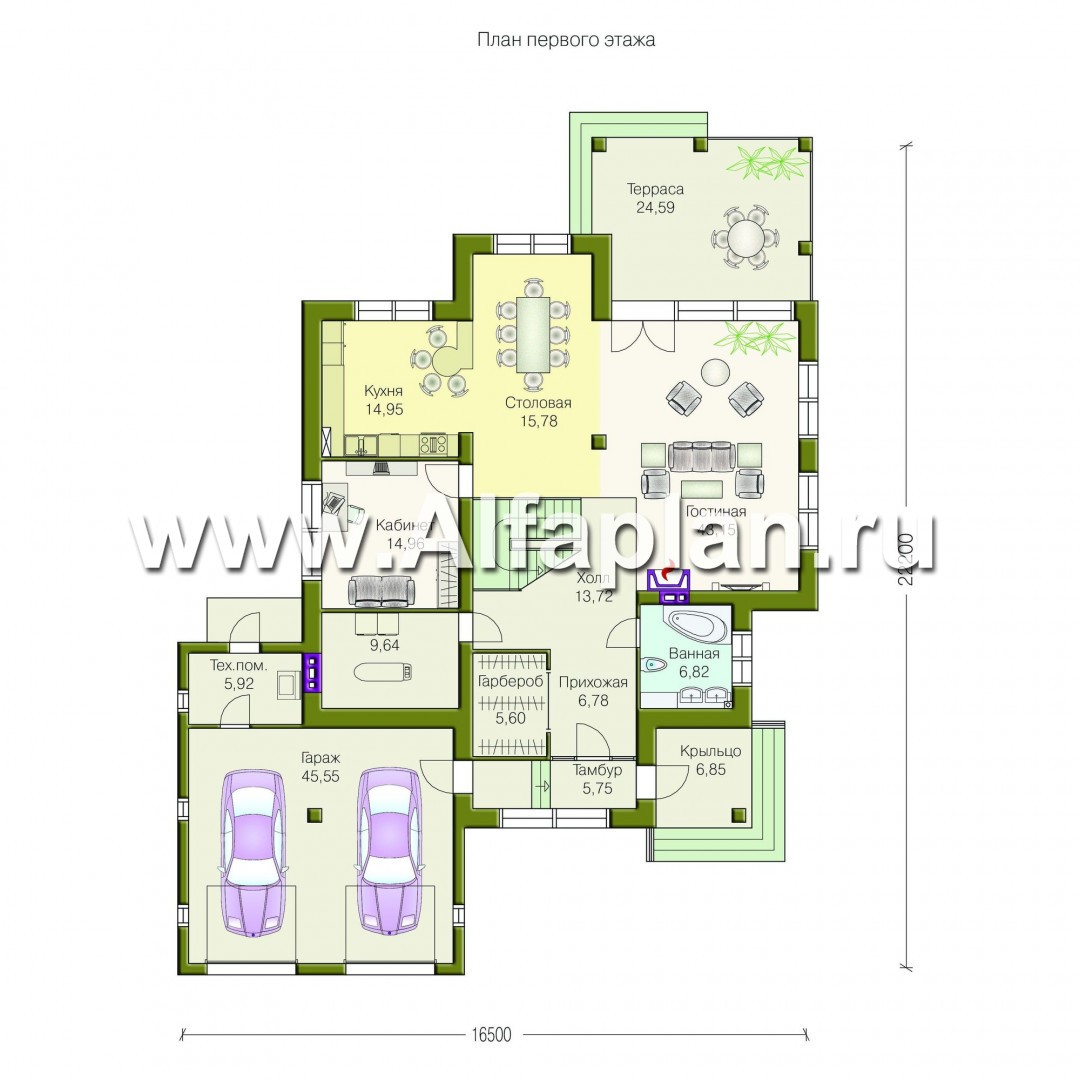

Основную площадь первого этажа занимает гостевое пространство. Оно включает в себя гостиную, столовую, кухню и холл с лестницей. Его общая площадь  почти 90 м2. Гостиная имеет двустороннее освещение с большими до пола оконными витражами со стороны террасы. Столовая двусветна, что зрительно еще более увеличивает  это пространство. Удобно расположены кабинет, постирочная и ванная комната. Кабинет можно использовать как гостевую комнату, а также как жилую для пожилых членов семьи. Вход в прачечную есть из прихожей. Техническое помещение, в котором находится отопительный котел, расположено в примыкающем к дому гараже на два автомобиля. В прихожей оборудована просторная гардеробная, выход на крытую террасу из гостиной. Больший по площади балкон второго  этажа  находится как-раз над террасой. Планировка второго этажа не менее комфортна и изящна.  Здесь расположены 4 спальни. Спальня хозяев дома сблокирована с ванной комнатой и гардеробной и имеет выход на лоджию главного фасада.  На этот же балкон можно выйти и из другой спальни. Две смежные детские спальни имеют выход на  просторную  террасу, обращенную в сад. В этом доме предусмотрено все необходимое для полноценной жизни и отдыха семьи. При этом планировка не только функциональна, но и изысканна. К жилому двухэтажному объему пристроен одноэтажный гараж на две машины. В гараж можно попасть как из тамбура, так  и с улицы через котельную. Стоит напомнить, что в проекте существует объемный просмотр внутренних помещений (Виртуальная прогулка), а также зеркальное изображение коттеджа.

Если вас интересуют проекты домов другого дизайна и другой проектировки – милости просим смотреть каталог нашего сайта, в котором несколько сотен как вариативных, так и совершенно уникальных проектов.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Руслан из города Самара написал(а) 16.05.2016:

Вопрос по проекту 118A Есть ли вариант фундамента - ленточный? Если да, сколько стоимость проекта с ленточным вариантом фундамента?

Руслан, здравствуйте.

Готовой конструкции ленточного фундамента не предусмотрено. Можно заказать его разработку. Если есть геология участка, фундамент может быть разработан применительно к грунтам Вашего участка. Подробно об условиях см. http://www.alfaplan.ru/genplan/. Проект имеет 100% готовность всех разделов в прямом и зеркальном вариантах и может быть предоставлен в кратчайшие сроки.

Игорь из города Волжский, Волгоградской обл. написал(а) 23.09.2013:

Здравствуйте! Мне этот проект давно очень понравился, но дело в том, что мне как многодетному не давно выдали участок под ИЖС узкий 15.50х52.80. Перед заказом я хотел узнать- поместиться проект на данном участке с одним гаражом, если нет, можно ли сделать данный проект под размеры моего участка.

Здравствуйте, Игорь!

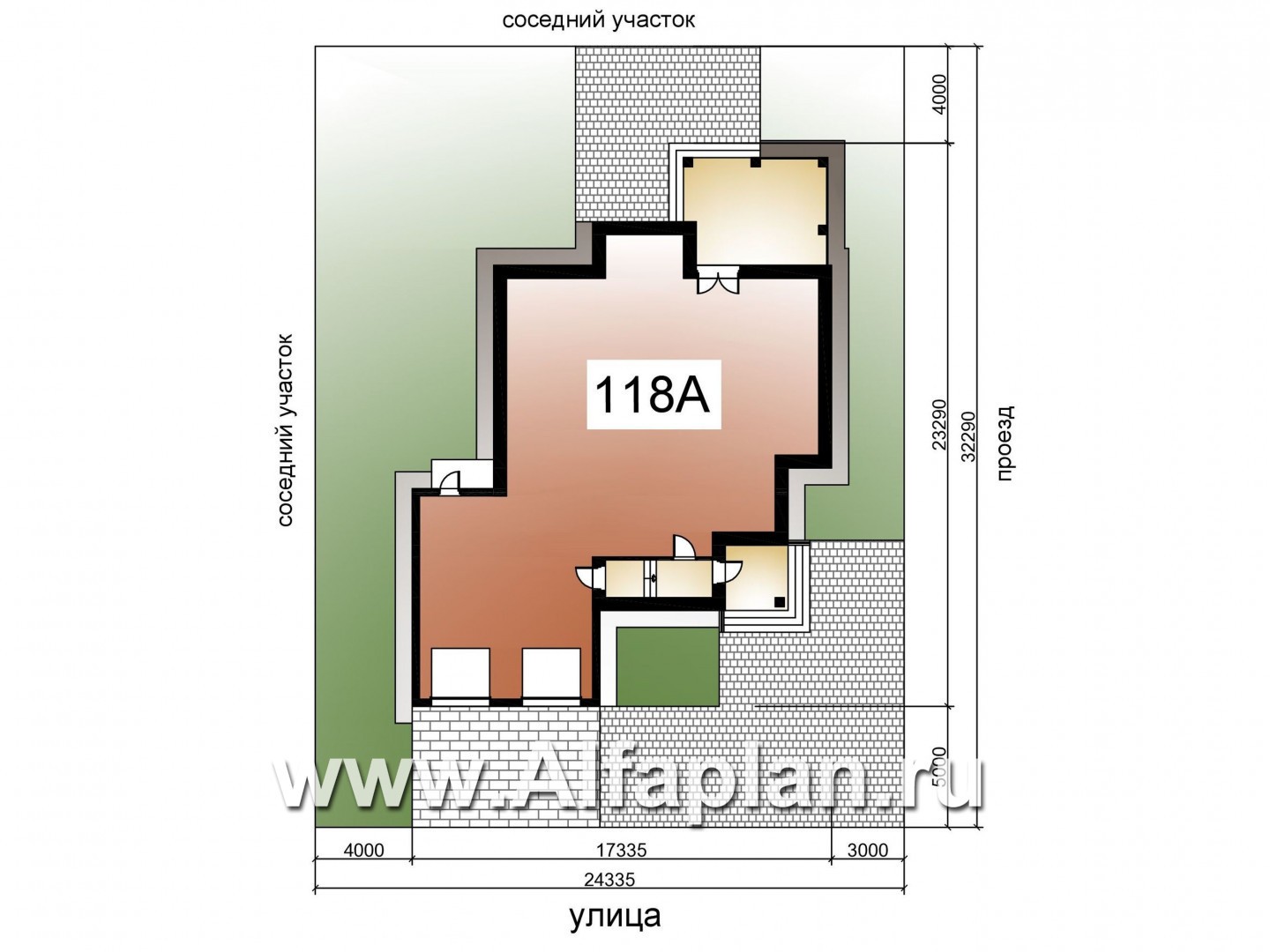

Ширина коробки дома - 14 м.  15,5 метров недостаточно для возведения данного дома, т.к. до границ участка должно оставаться по 4 м с каждой стороны. Изменение габаритов здания потребует корректировки фундамента, перекрытий, стропильной системы и пр., что приравнивается к разработке индивидуального проекта.
Для Вашего участка подойдет проект 163Е:

http://www.alfaplan.ru/catalog/item_2953/

Elena из города Уфа написал(а) 09.06.2013:

Здравствуйте! Скажи возможно ли в этом проекте убрать гараж?

Elena, здравствуйте.
Да, от гаража можно отказаться. В этом случае расположенное там помещение котельной можно перенести на место постирочной - 9.32 м2 в жилую часть дома.
