119A 3D

"Строганов" - респектабельный коттедж с классической архитектурой

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
322.80299.81104,82
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)53000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

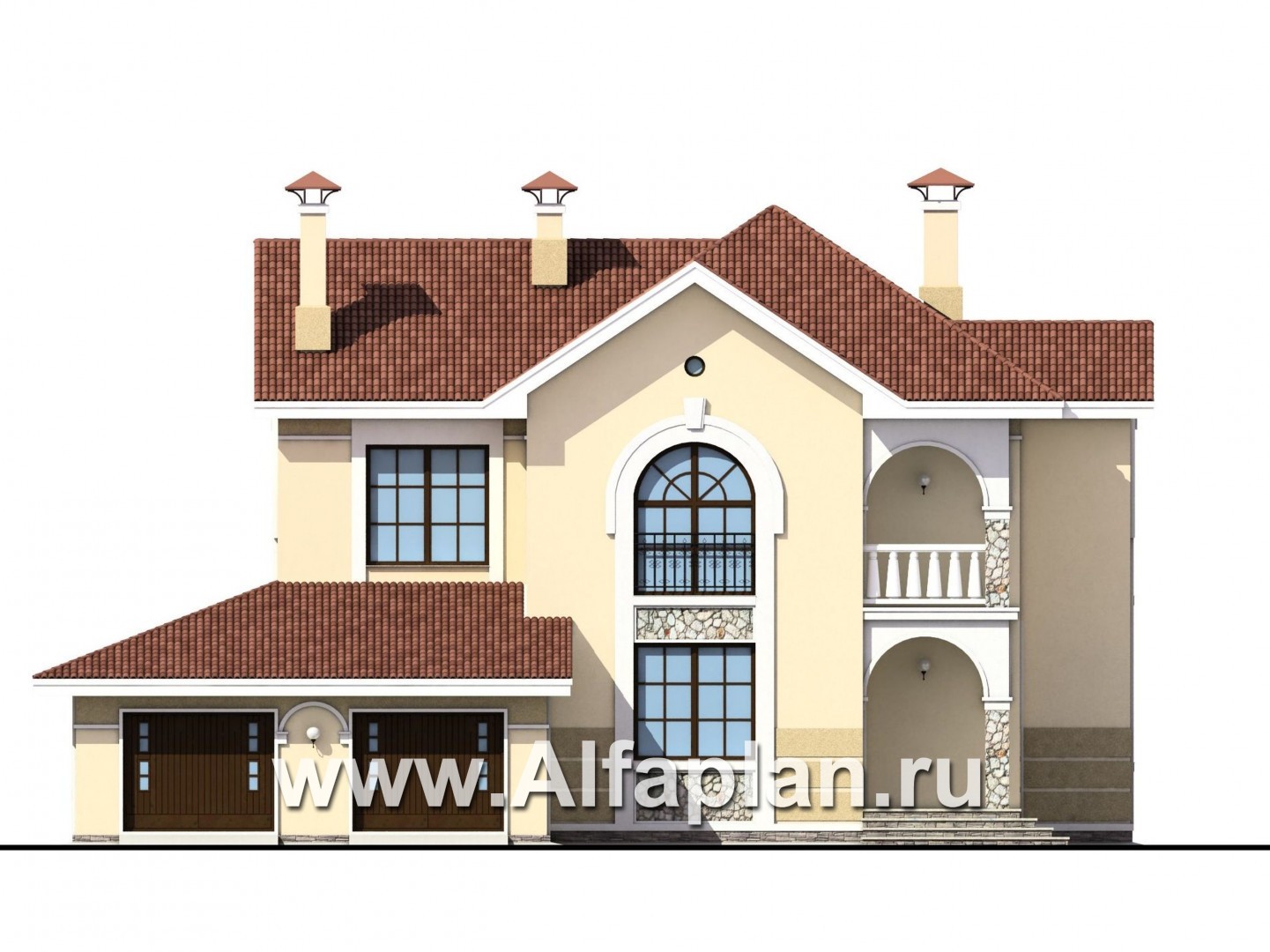

Вид спереди
Вид спереди

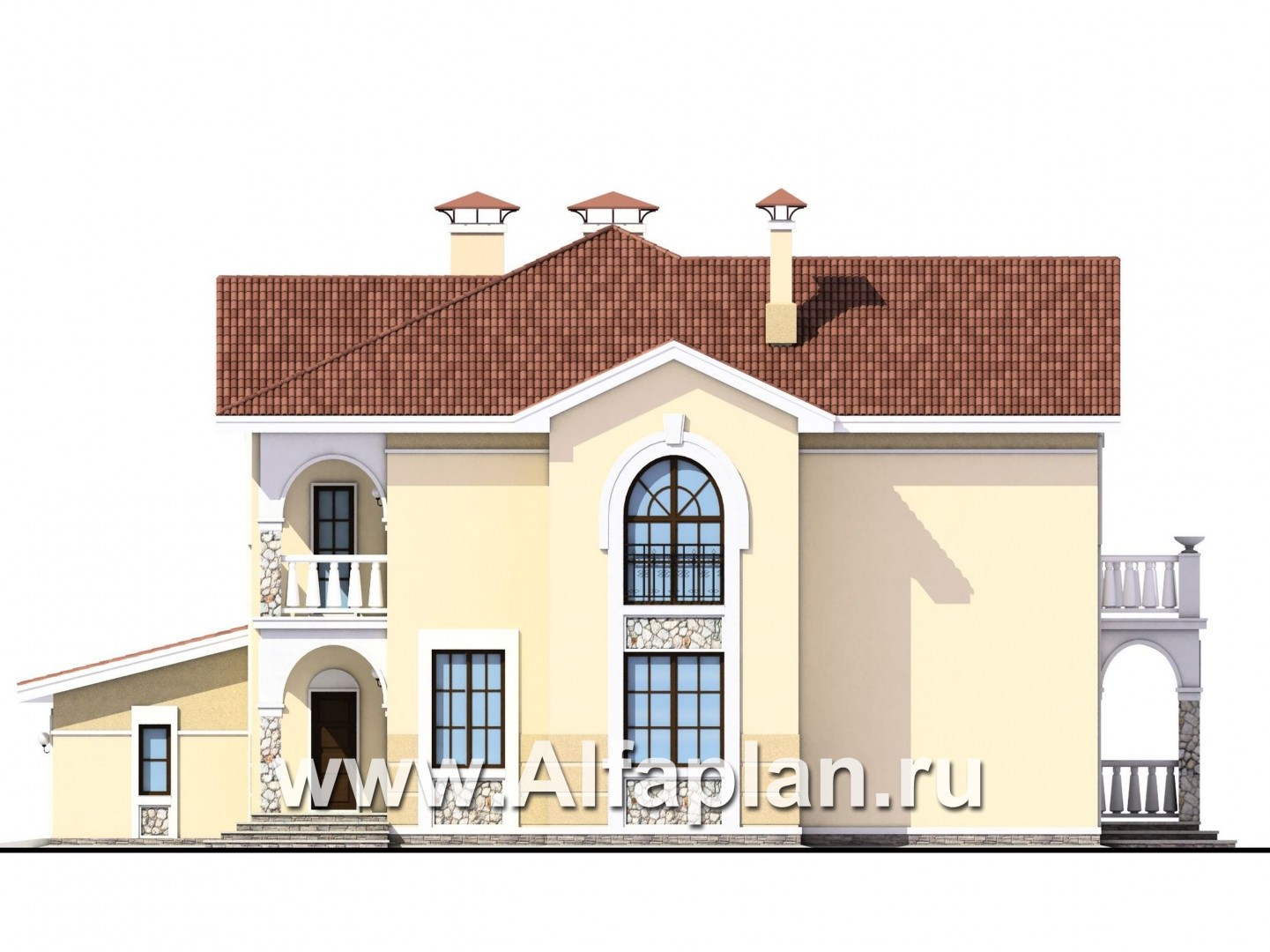

Вид справа
Вид справа

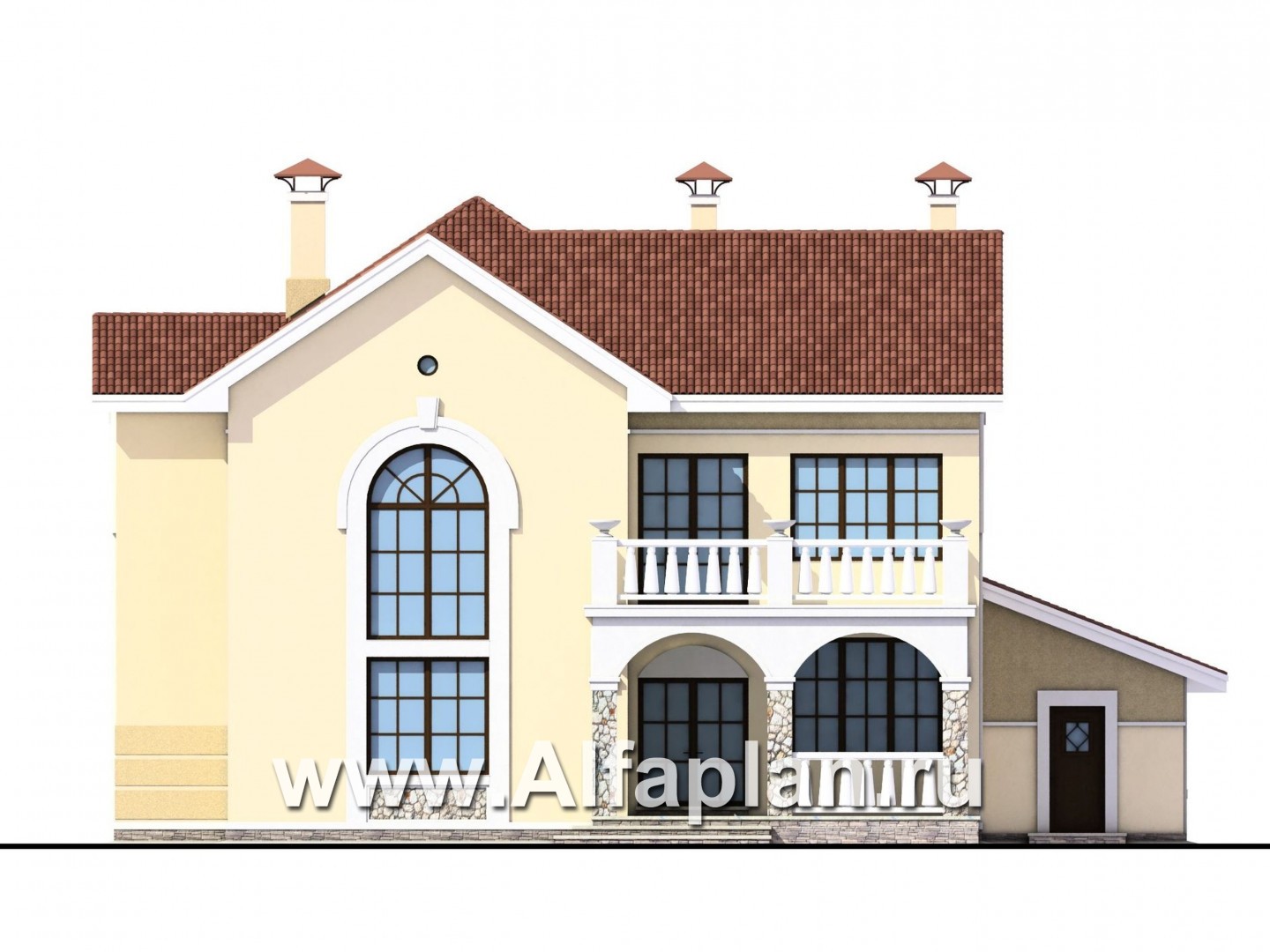

Вид сзади
Вид сзади

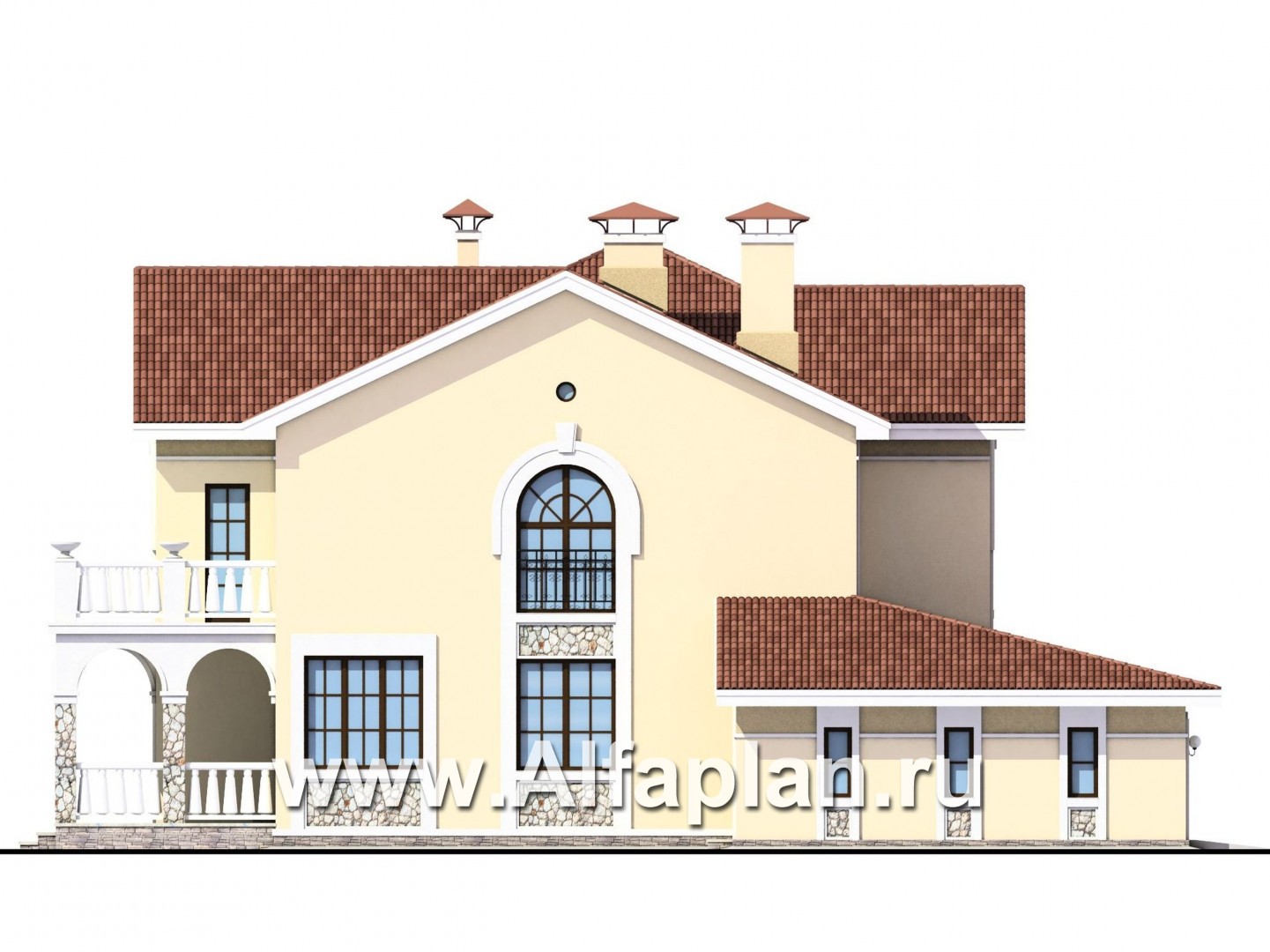

Вид слева
Вид слева

Дополнительные изображения к проекту:

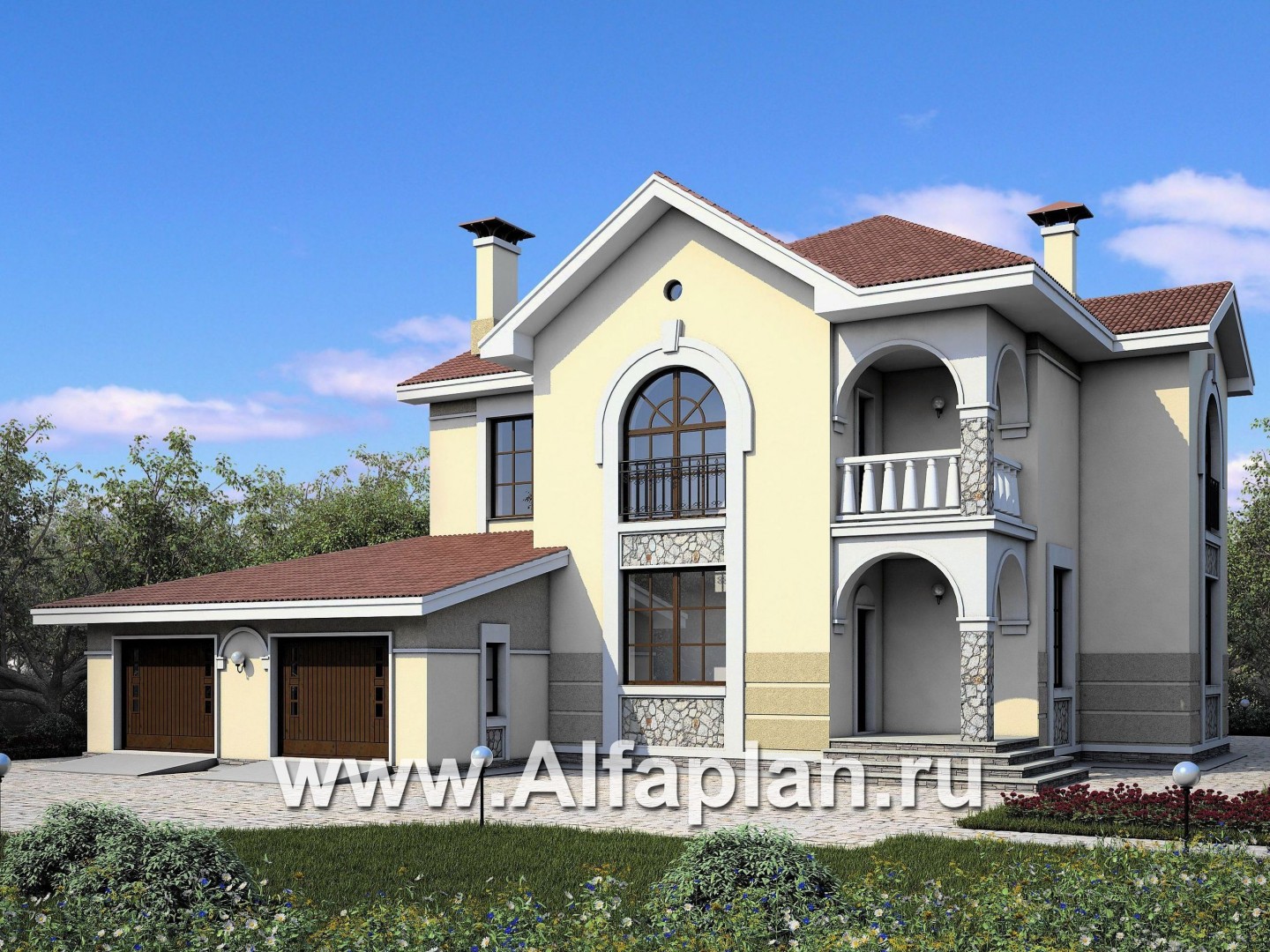

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

74.0 ( толщина 250 мм )  м3
Тип наружных стенкирпич или газобетон ( альтернативно )

150.5/148.5  м3
Тип внутренних стенкирпич или газобетон ( альтернативно )

31.0/30.6  м3
Тип перекрытиймонолитные ж/б

86.2 + 25.3  м3
Крышастропильная конструкция

Тип кровлибитумная черепица

335.3  м2
Наружная отделкадекоративная штукатурка

375.2  м2
Наружная отделка цоколяоблицовочный камень - 13.9 м2

Высота домаот пола 1-го этажа

9.33  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Высота мансардного скосанет

Мощность котлас бойлером горячей воды

60 квт
Расчетная электр. нагрузкас учетом электроплиты 8.5

22.45
Утеплительминеральная вата


Представленный коттедж, с классическим архитектурным решением и комфортной планировкой, удачно сочетает в себе элементы современности и классики. Наиболее выгодно дом будет смотреться на большом участке с красивым природным ландшафтом. Колона и два арочных проема парадного входа повторяются в балконе над главным входом в дом. На противоположном фасаде над просторной террасой располагается такой же по площади балкон, отличное место для отдыха.

В отношении материалов, предусмотренных в проекте для возведения наружных стен можно сказать, что они вполне стандартны – это альтернативное решение – кирпич либо газобетонные блоки. Поэтому коттедж 119А можно отнести к условной категории «дома из кирпича и газобетона».

Основное пространство первого этажа занимает гостевая зона. Она включает в себя гостиную, столовую, кухню и холл с лестницей. Его общая площадь более 85 м2. При этом гостиная двусветна, что зрительно еще больше увеличивает это пространство. Удобно расположены кабинет, постирочная и ванная комната.  Кабинет можно использовать как гостевую. В прихожей оборудована просторная гардеробная, к столовой примыкает большая крытая терраса. Спальная зона второго этажа решена не менее комфортно и изящно. Спальня хозяев дома сблокирована с ванной комнатой и гардеробной и имеет свой балкон. Для двух других спальных комнат предусмотрена еще одна ванная с сауной. Балкон второго света гостиной имеет красивую форму и напрямую связан с открытой уличной террасой. На эту террасу можно выйти и из спальни. Все спальные комнаты располагаются так, что не имеют  между собой смежных стен, хорошо освещены и достаточно просторны. В этом доме предусмотрено все необходимое для полноценной жизни и отдыха семьи. При этом планировка не только функциональна, но и изысканна. К жилому двухэтажному объему пристроен одноэтажный гараж на две машины. В гараж можно попасть как из тамбура, так и с улицы через котельную. В проекте имеется объемный просмотр внутренних помещений (Виртуальная прогулка), а так же зеркальное изображение строения дома с поэтажной планировкой.

Если, к примеру, какая-то деталь не устроила вас в этом коттедже, заглядывайте получше в наш каталог объектов, и там вы найдете самые разные проекты коттеджей в количестве нескольких сотен.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

александр из города владимир написал(а) 28.01.2014:

на данном проекте мне необходимо сделать фасад как зеркальный а заднюю часть как прямой, гараж и терраса должны быть с угла на угол.и сколько будет стоить

Здравствуйте, Александр!
Благодарим Вас за внимание к нашим проектам и обращение в нашу студию.
Зеркалирование производится по одной из осей. Часть здания не может быть отзрекалена. В этом случае потребуется полная переработка проекта - фундамента, перекрытий, стропильной системы, узлов, деталей, пересчет спецификации и пр.

Иван из города Донецк написал(а) 11.12.2012:

Возможно ли запроектировать цокольный этаж?

Иван, здравствуйте. Можем предложить выполнить для Вас вариант с цоколем в ПАСПОРТЕ проекта (без корректировки строительной рабочей документации). К такому Паспорту прикладываются типовые конструктивнгые узлы по цоколю ( сечения, схема армирования. Спецификации).Корректировка выполняется в соответствии с Тех. Заданинем, составленным на основании Ваших пожеланий.Пожелания по корректировке Вы формулируете в поле для комментариев, оформляя заказ проекта ( красная кнопка на странице проекта)/Стоимость такого заказа 20000 рубл, дополнительно к стоимости проекта срок 7-10 раб. дней.
--
