71B

"Вишневый сад"- проект небольшого дома или дачи

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2жилая площадь дома, м2
128.9076.6
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)29000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Фундамент ленточный монолитный глубиной заложения 1,6м5000

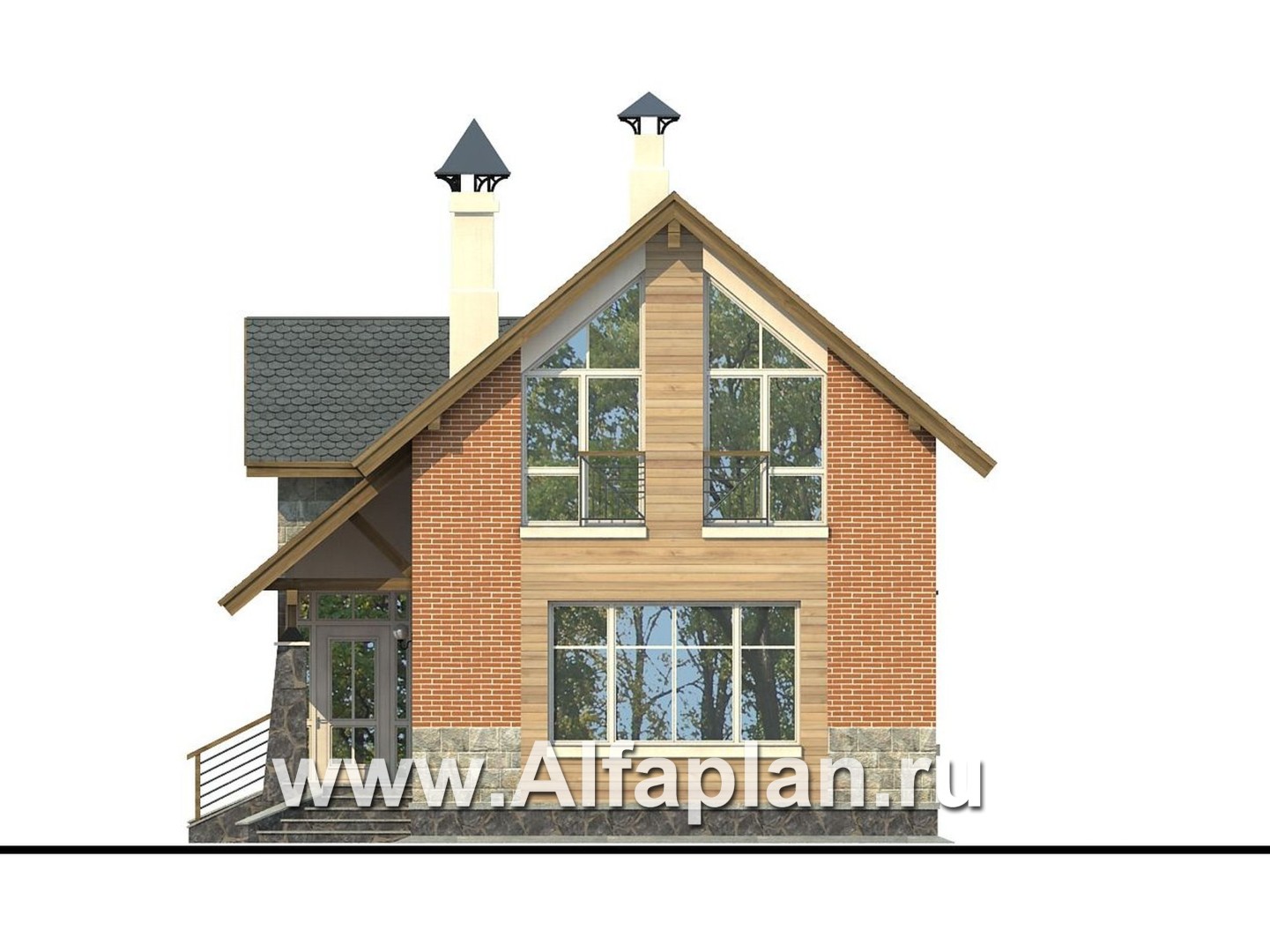

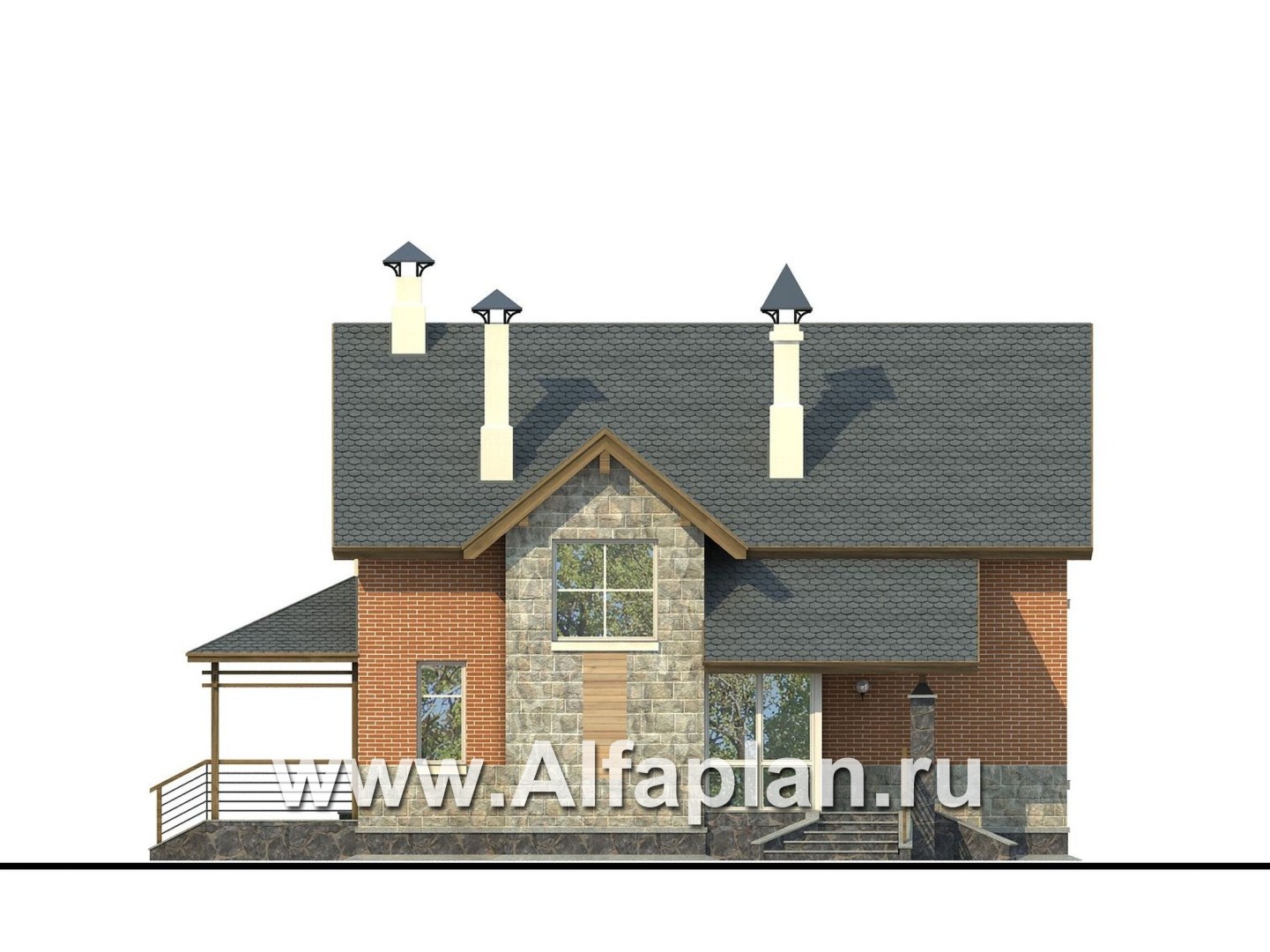

Вид спереди
Вид спереди

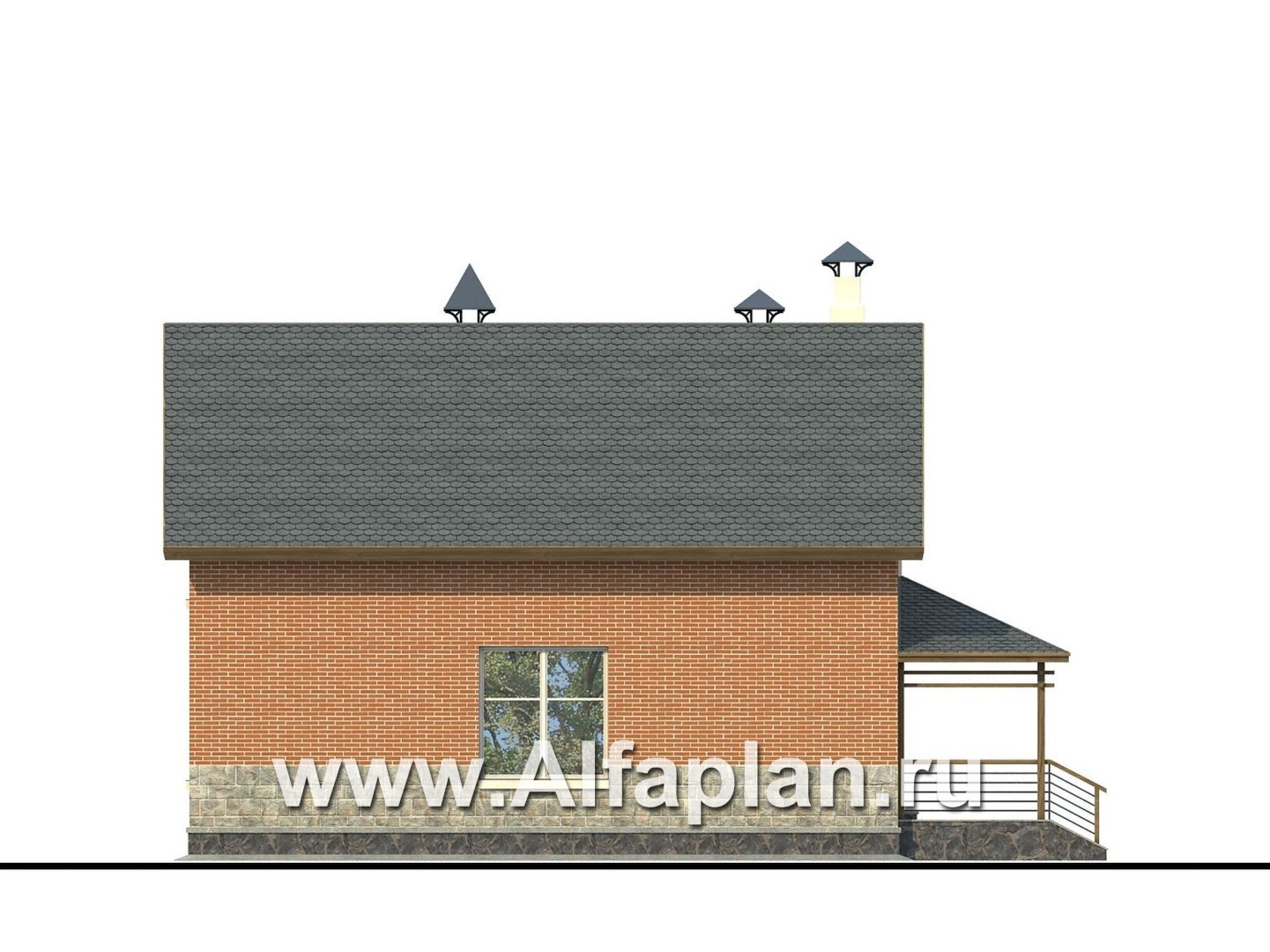

Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

26.6  м3
Тип наружных стенкирпич или газобетон ( альтернативно )

69.6/68.3  м3
Тип внутренних стеннет

нет  м3
Тип перекрытийплиты ж/б

Крышастропильная конструкция

Тип кровлибитумная чепепица

177.6  м2
Наружная отделкалицевой кирпич,вагонка

105.5/17.0  м2
Наружная отделка цоколяоблицовочный камень

Габаритные размеры домаБез крыльца и террасы

8.5 Х 11.4  м
Высота домаот пола 1-го этажа

8.075  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.82  м
Утеплительминеральная вата

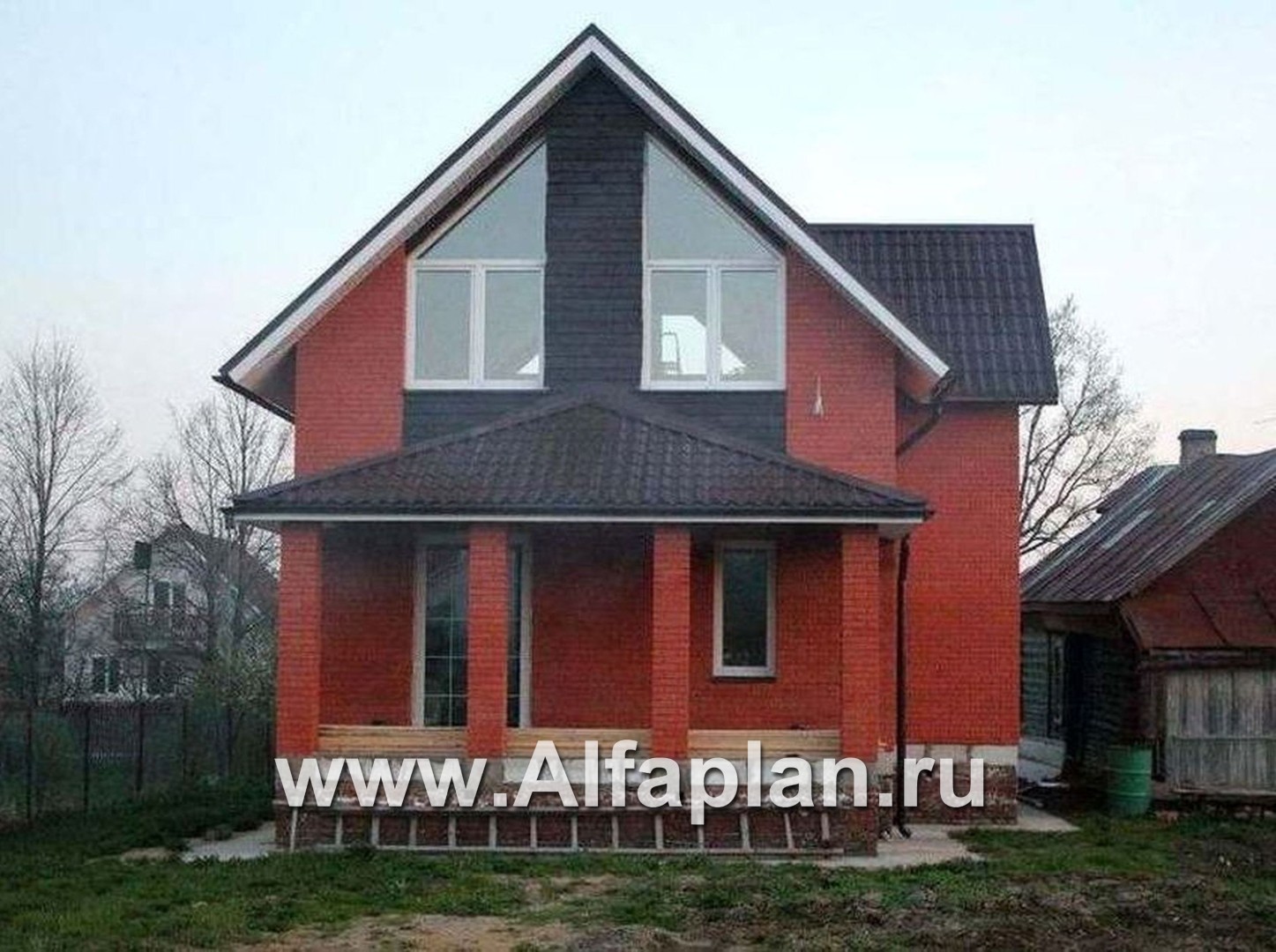

Этот компактный дом - настоящая находка для владельцев небольших участков. В условиях роста цен на землю он прекрасно впишется в участок 6 соток и меньше. В доме два этажа, отсутствие заглубленного цокольного этажа в сочетании с рациональной планировкой делают его и сравнительно недорогим по затратам на строительство. Наружные  стены дома  выполнены красным облицовочным  кирпичом, с  дополнением  деревянной  вагонки.  В целом по проекту предусмотрено альтернативное возведение наружных стен. Могут использоваться два вида стройматериалов: газобетонные блоки или кирпич, что, в этой связи, позволяет занести коттедж в категорию «проекты кирпичных и газобетонных домов». Крыша  коттеджа полумансардная, с вертикальной частью высотой 1,9м, покрыта битумной черепицей.

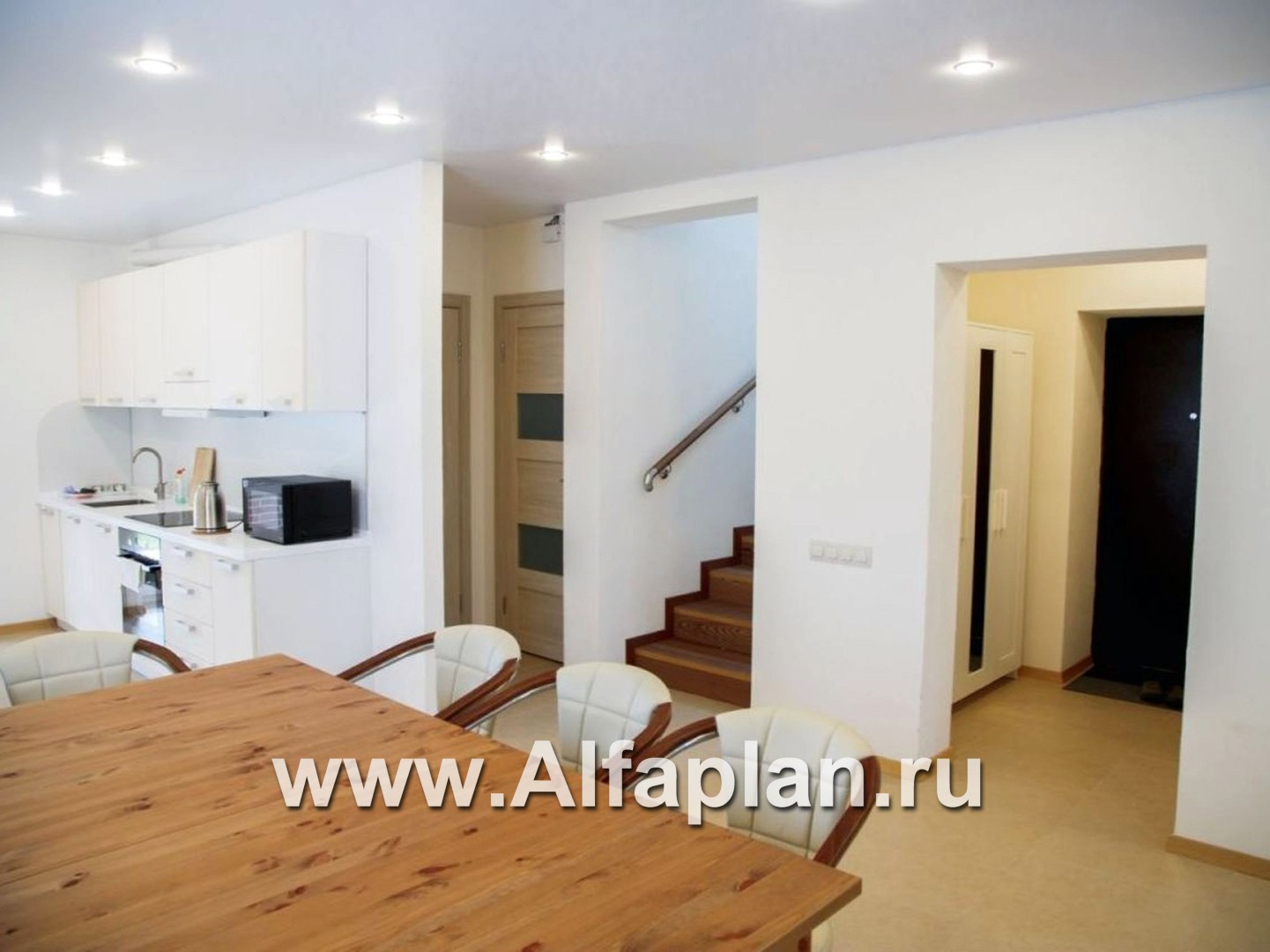

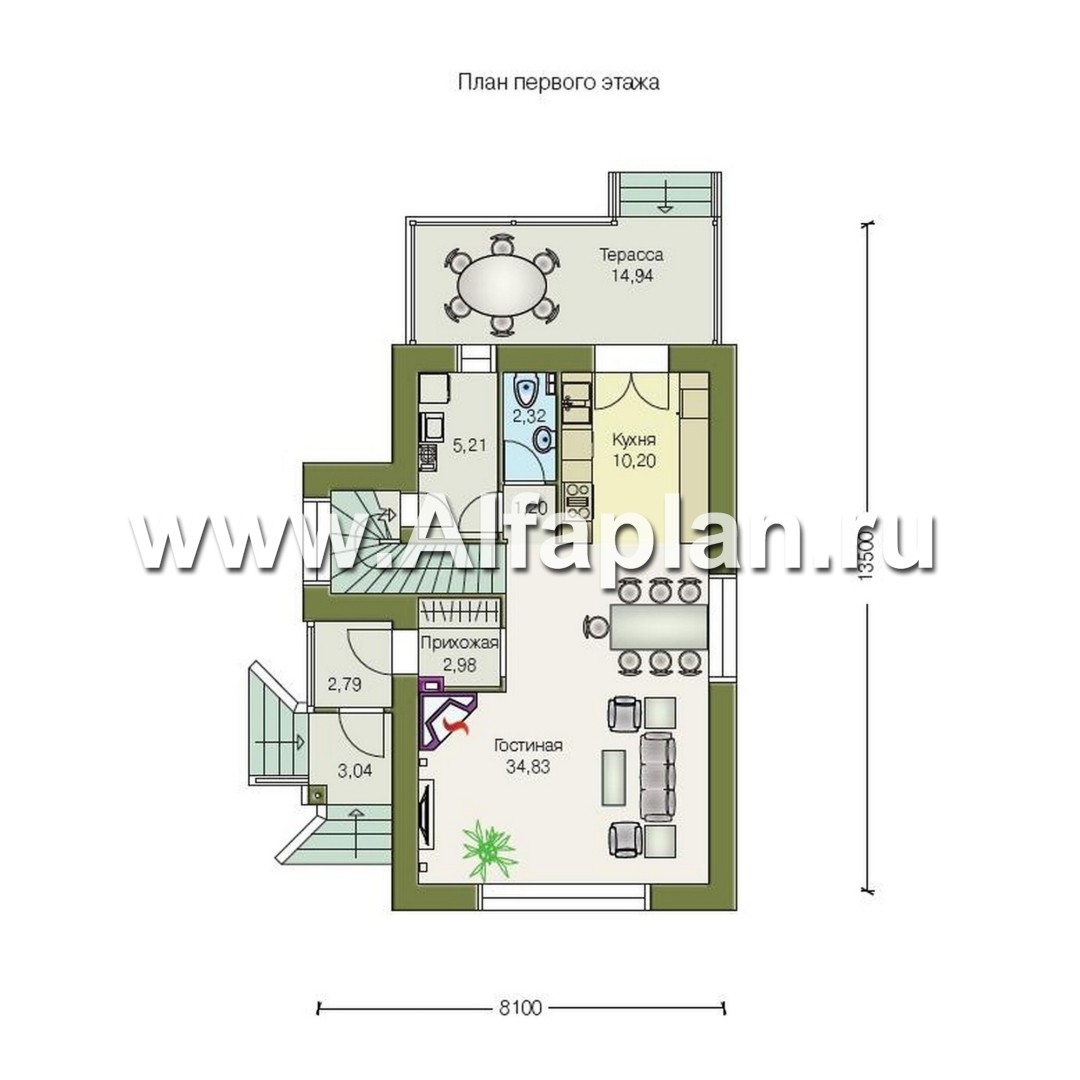

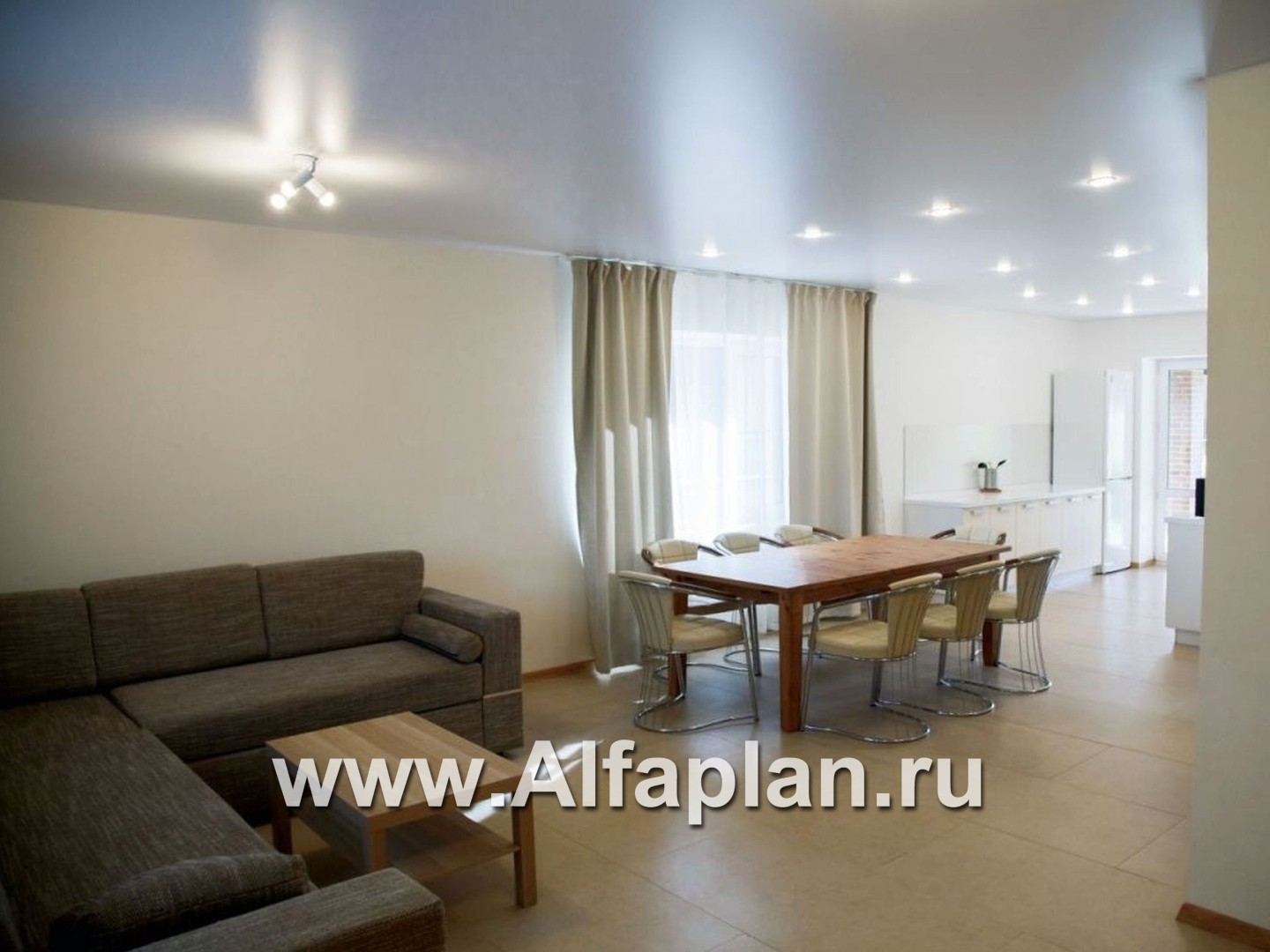

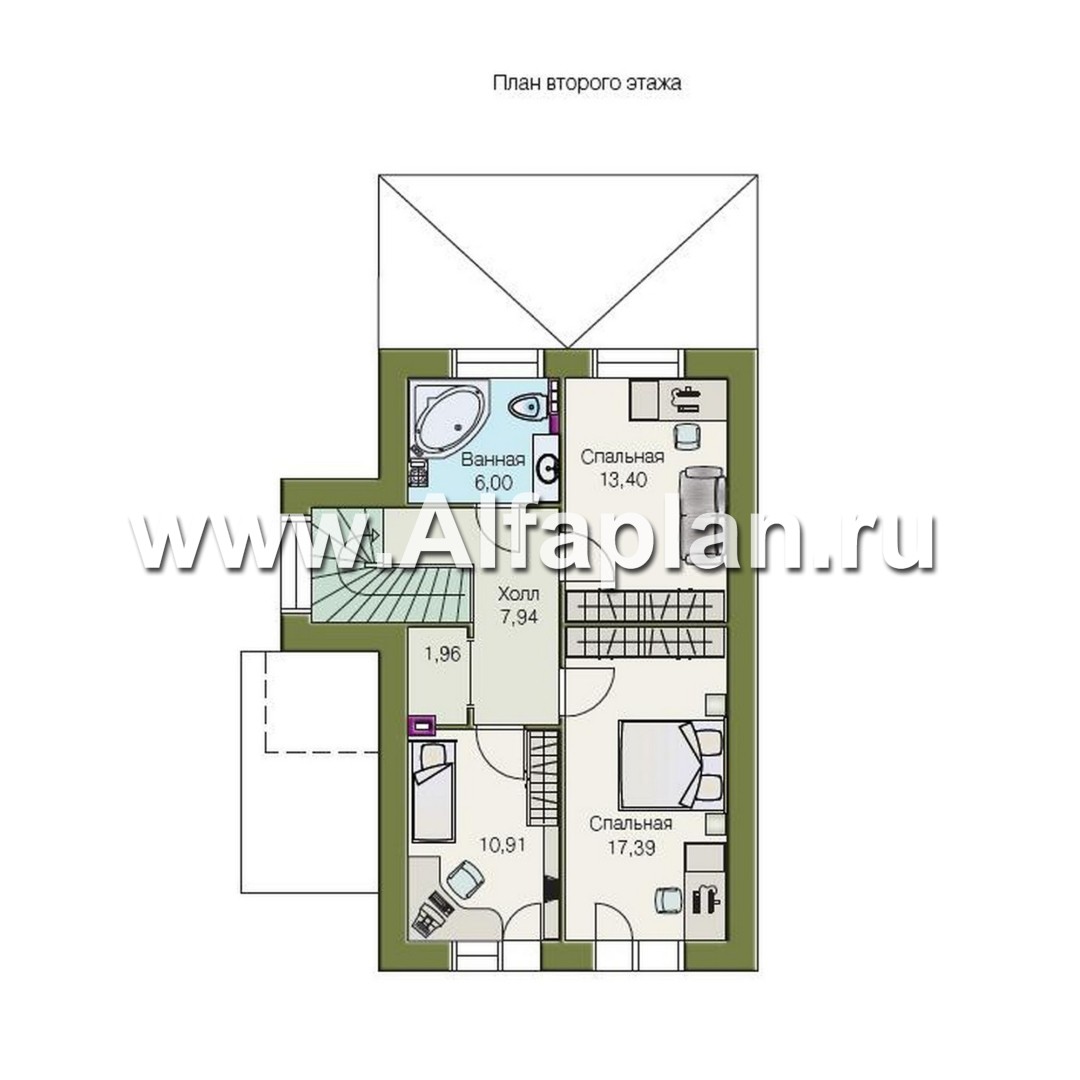

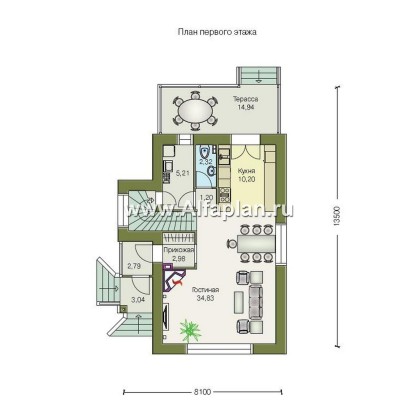

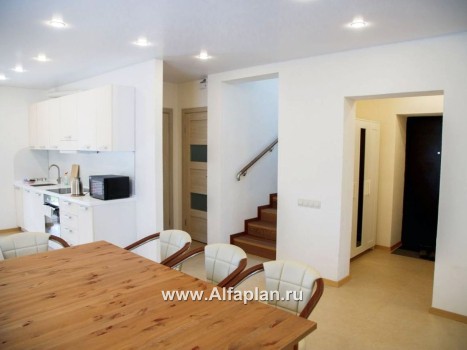

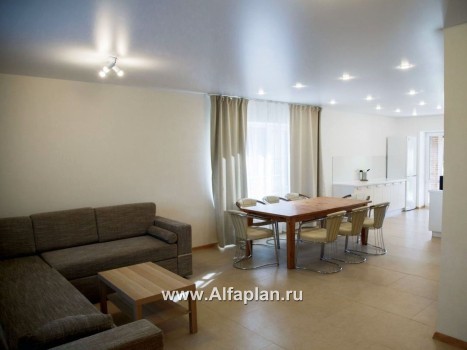

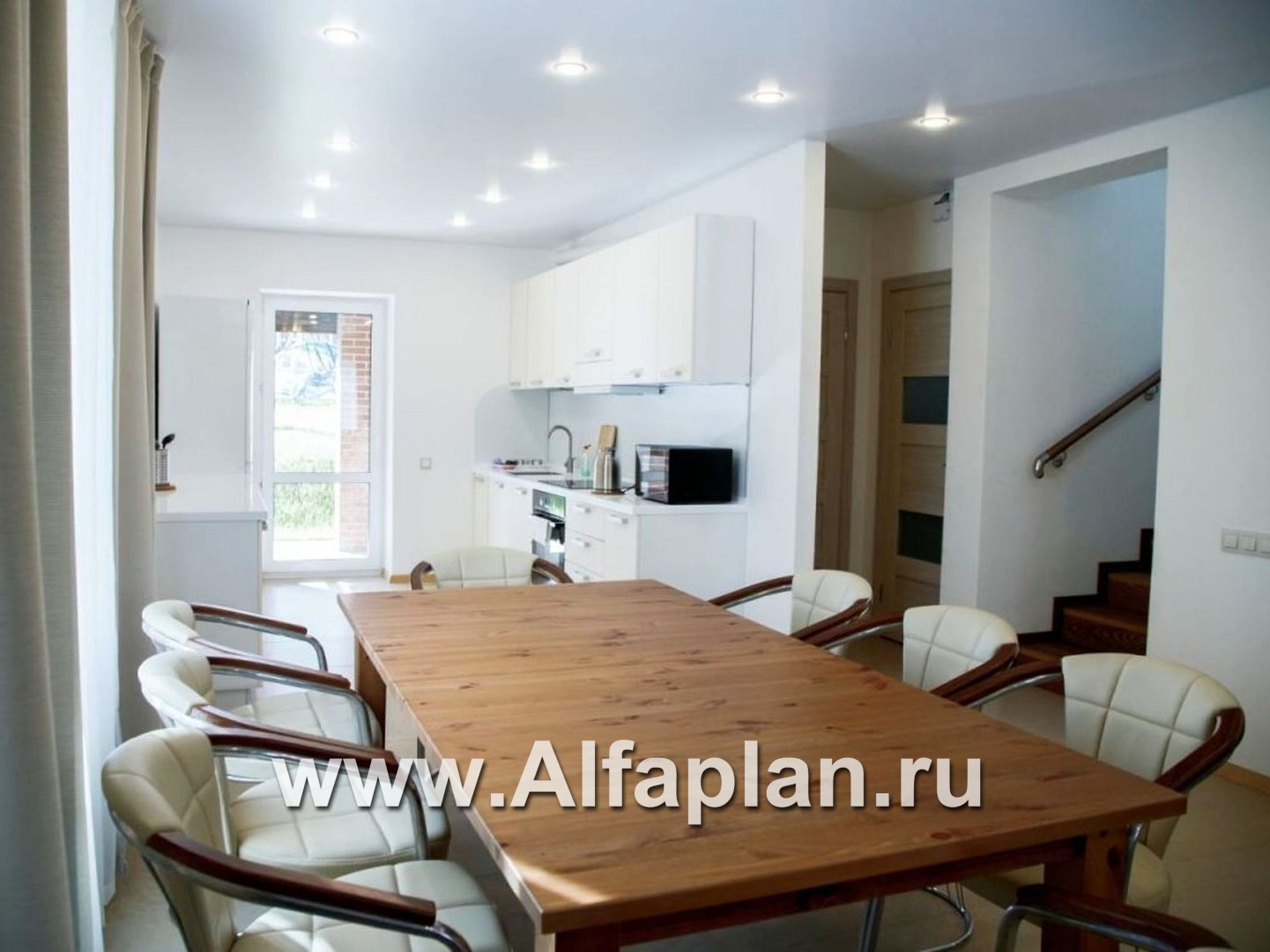

По проекту в доме два входа: с центрального фасада и с задней стороны дома. На первый этаж ведет небольшое изящное крылечко с двумя лестницами. Остекленный тамбур, прихожая и вы сразу попадаете в гостиную. Гостиная, объединенная с кухней и столовой, представляют собой просторное и светлое помещение. Слева от кухни находятся подсобные помещения. Здесь разместились туалет, котельная с прачечной и лестница на второй этаж. Дверь из кухни ведет на крытую террасу. При желании ее можно остеклить, получив, таким образом, веранду, которую в летнее время можно использовать как столовую. Камин, расположенный в углу гостиной, нашел отражение на главном фасаде в виде высокого брандмауэрного пилона, который придает своеобразие всему облику дома. На втором, полумансардном этаже, расположены три спальни, небольшая кладовая и ванная комната. Эта планировка, выполненная в перегородках, дает определенную свободу для корректировки, хотя решение, предложенное в проекте, выглядит наиболее оптимальным. В данном проекте учтено зеркальное изображение коттеджа. Это очень удобно при выборе места на участке под строение, чтобы ваш дом выглядел наиболее удачно.

Под конец описания хотелось бы добавить, что, если вы сочли какие-либо детали в проектировке коттеджа неуместными для вас, не отчаивайтесь, а обратитесь к вариации этого проекта – 71А. Если же и этот дом станет для вас неподходящим, помните, что в нашем общем каталоге проекты домов других образцов размещены в достаточном количестве – 450 штук. Все они настолько интересны, что свой выбор вы сделаете обязательно!

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Светлана из города Москва написал(а) 09.11.2013:

Здравствуйте! Проект очень понравился, но так, как мы новички во всём этом, естественно появились вопросы. Скажите пожалуйста, у нас узкий участок (всего 5 соток), по правилам какое расстояние должно быть от соседнего забора? Просто мне необходимо понять, подойдёт ли этот проект для нашего участка. И ещё вопрос. В этом проекте можно изменить окна второго этажа на другую форму (арочную), убрать второе крыльцо, камин и террасу (террасу в будущем хотелось бы пристроить)? И по поводу наружной отделки дома, возможно ли вместо вагонки использовать просто облицовачный кирпич?

Светлана, здравствуйте.
Благодарим за внимание к нашим проектам и обращение в нашу студию.

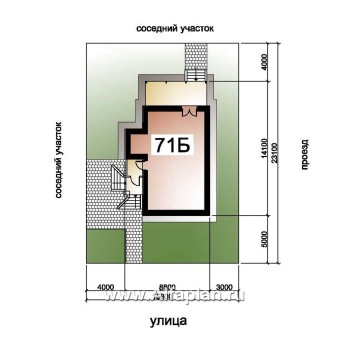

Для размещения дома на участке не так важна его площадь, сколько размеры сторон. На странице проекта показан минимальный по нормам участок для этого проекта.
Отказаться от террасы, бокового крыльца и камина можно самостоятельно без корректировки проекта.
Облицовку фасадов Вы также можете выполнить по своему усмотрению.

Светлана из города Уфа написал(а) 21.09.2012:

Здравствуйте! Очень нравится указанный проект, но для установки ж/б перекрытий необходим кран, что исключено в нашем случае. Подскажите, возможен ли в этом проекте другой тип перекрытий?

Светлана, здравствуйте.
Конструкцию перекрытий можно заменить на монолитные. Такой вариант Вам могут выполнить строители, может разработать наш конструктор за небольшую доплату.

Владимир из города Санкт-Петербург написал(а) 15.08.2012:

Добрый день. Можно ли этот проект выполнить применительно к каркасному дому и с фундаментом УШП и какова стоимость такой переработки?

Владимир, здраввтвуйте.
Этот проект можно выполнить каркасным методом строительства. Но за корректировку проектной документации мы не возьмемся.
Обратите внимание на то, что заметного удешевления строительства не достигается, так как речь идет об экономии только при возведении стен, а сами стены в общей стоимости дома - не более 15-20%(есть еще фундамент, перекрытия, стропила и кровля, окна и двери, инженерные системы, отделка.). При этом, при строительстве по каркасной технологии нужны опытные квалифицированные рабочие (или фирма), и такую работу уже мы бы не советовали доверять дешевым гастарбайтерам с низкой квалификацией. Стоимость работы отразится на стоимости дома.Конструкция фундамента в первую очередь определяется характеристикой грунтов на участке. Поэтому фундамент может быть и плитный и ленточный или свайный.
