72A 3D

«Экспрофессо» - уникальный проект у которого нет аналогов

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
192.40181.1495.3
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Фундамент ленточный из сборных ж/б блоков глубиной заложения 2,2м5000

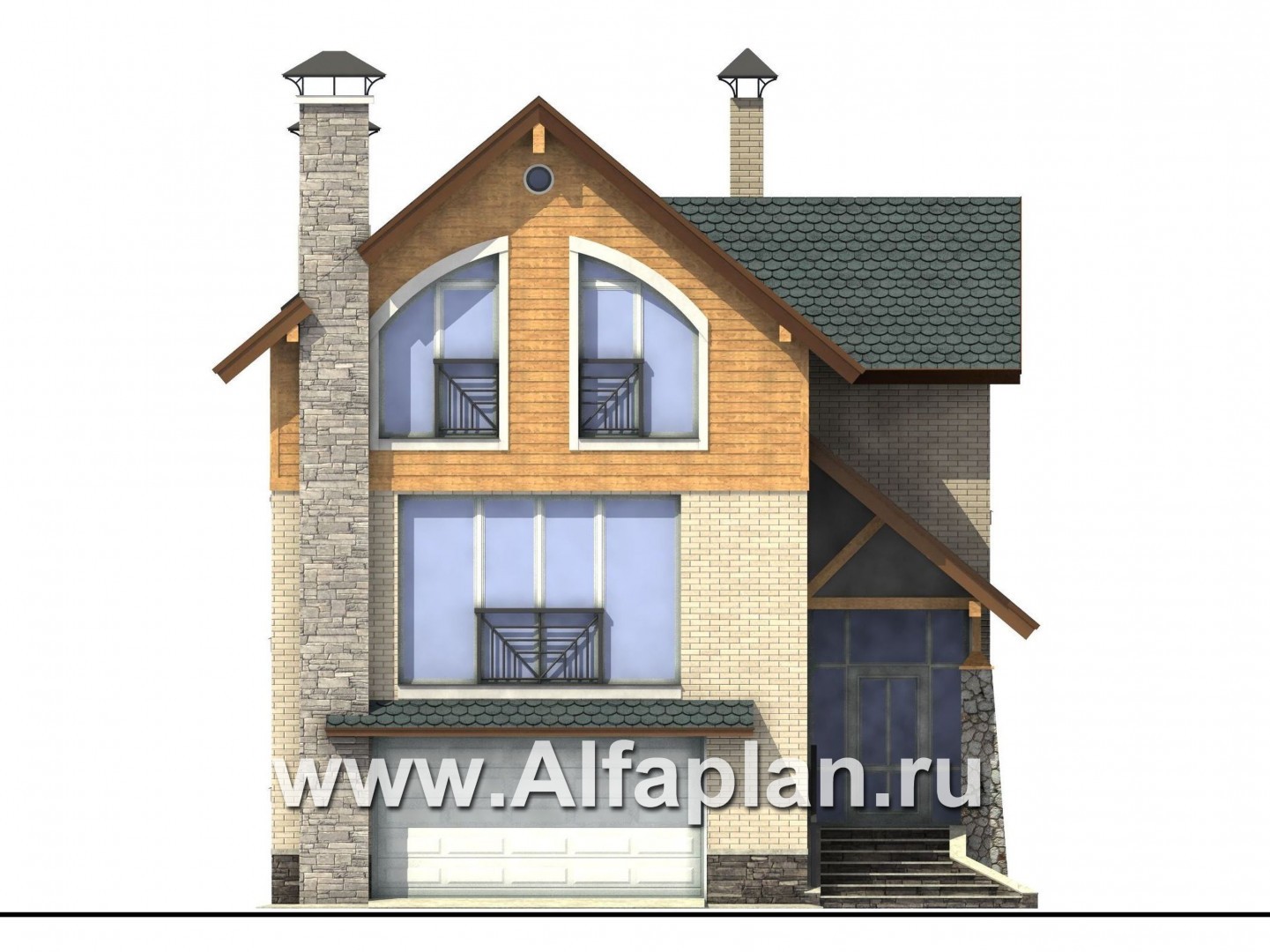

Вид спереди
Вид спереди

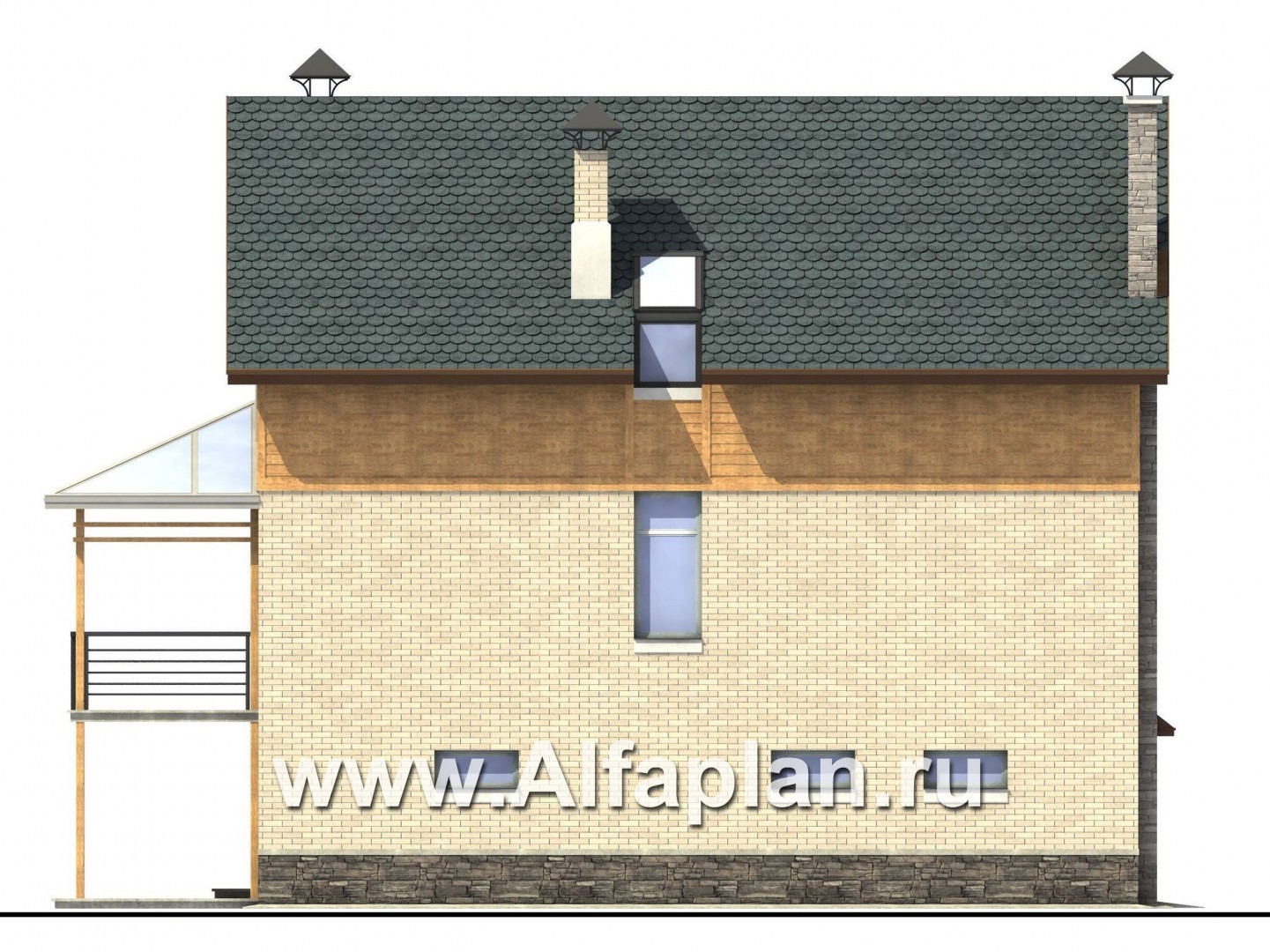

Вид справа
Вид справа

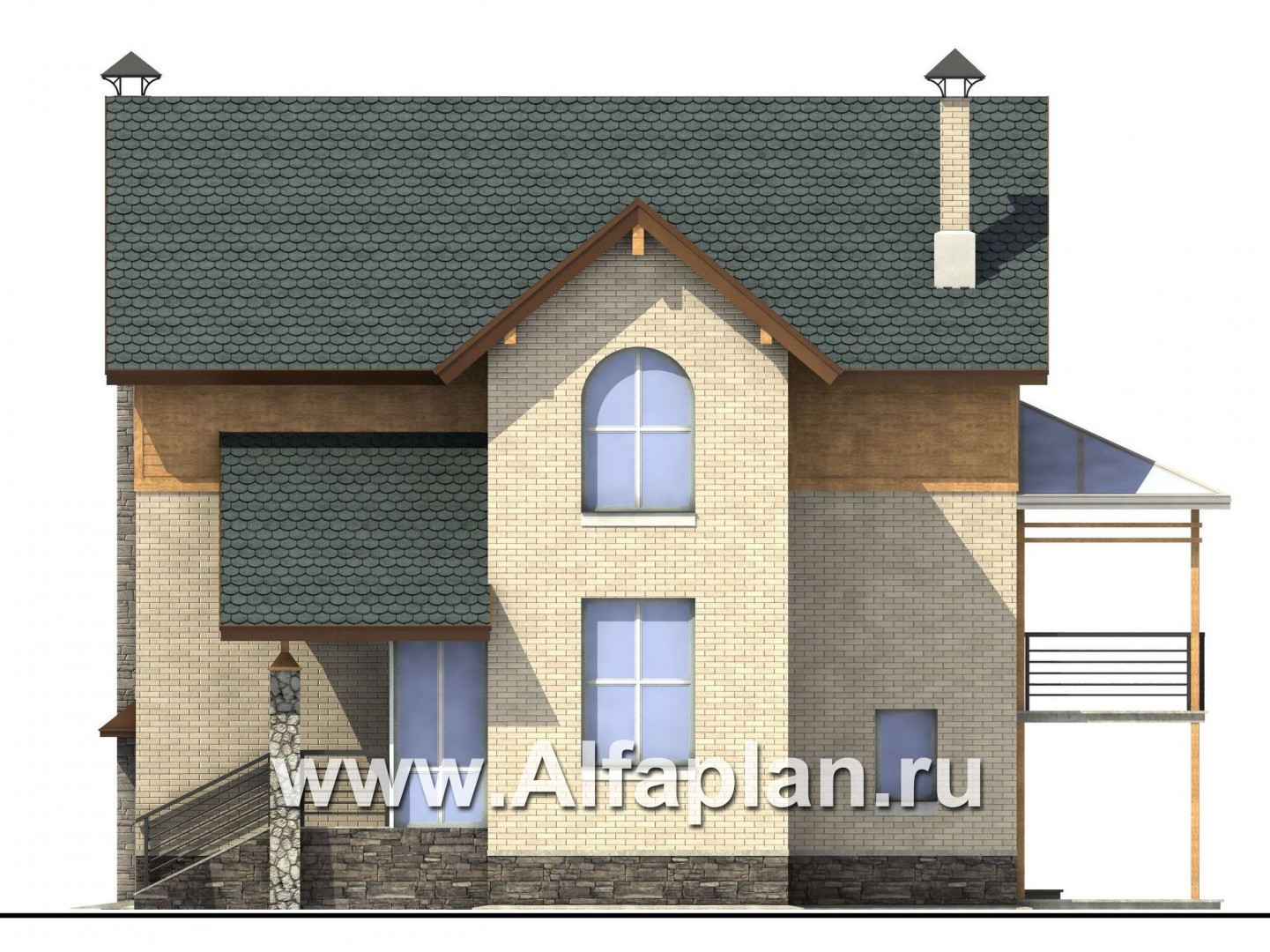

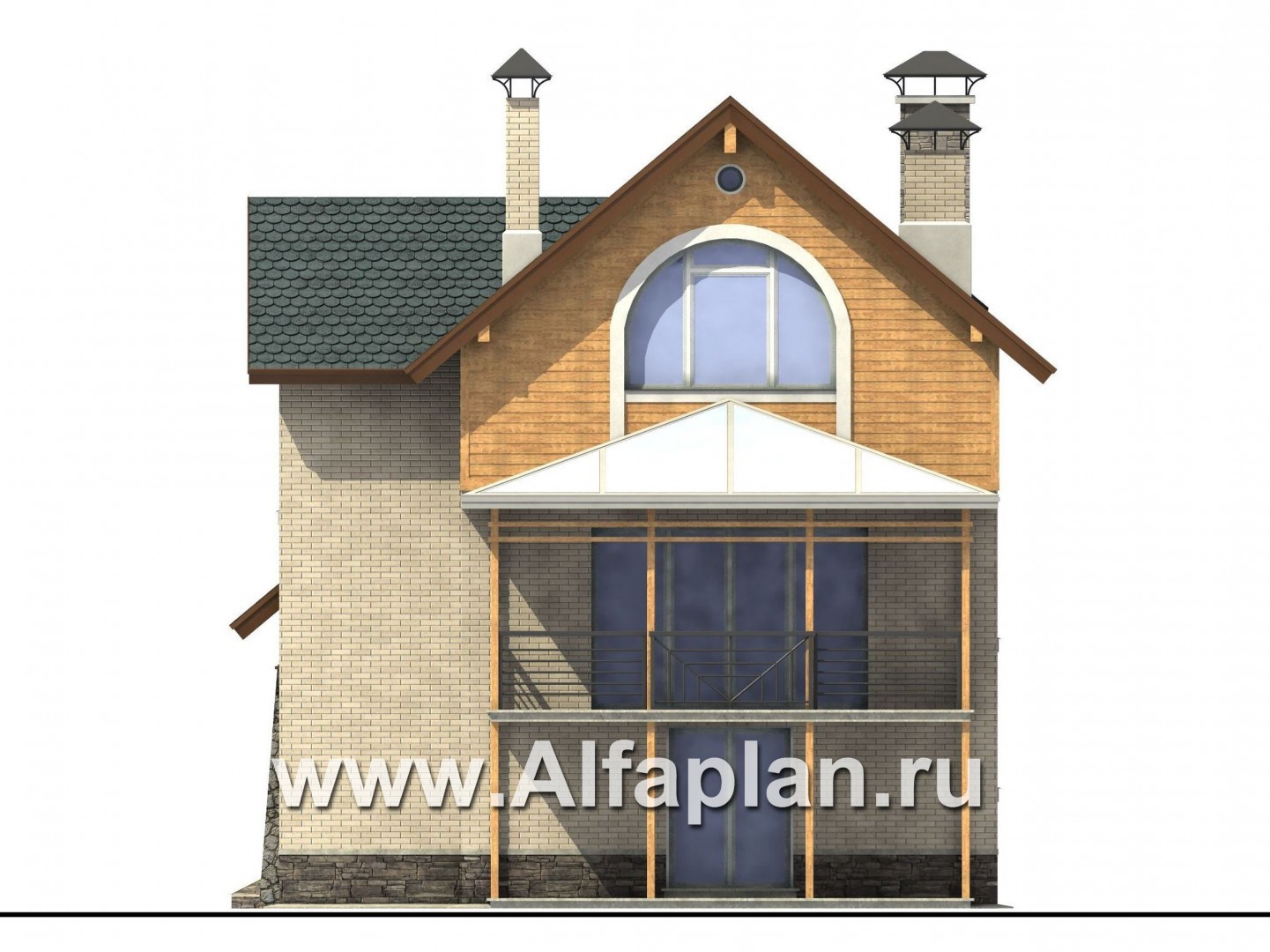

Вид сзади
Вид сзади

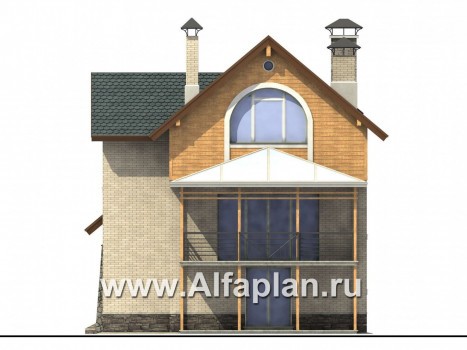

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

30.0  м3
Тип наружных стенкирпич или газобетон (альтернативно)

97.7/97.7  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

2.28/2.28  м3
Тип перекрытийплиты ж/б над цокольным и первым этажами, по деревянным балкам – над вторым

Крышаполумансардная, с вертикальной частью 1.9 м.

Тип кровлибитумная черепица

167.7  м2
Наружная отделкаоблицовочный кирпич, деревянная вагонка

179.3/77.7  м2
Наружная отделка цоколяИскусственный камень

Габаритные размеры домабез террас и наружных лестниц

9.4х11.5  м
Высота домаот пола первого этажа

7.8  м
Высота цокольного этажаот пола до потолка

2.4  м
Высота 1-го этажаот пола до поторлка

3.0  м
Высота 2-го этажаот пола до потолка

2.8  м
Мощность котлас бойлером горячей воды

45 квт
Расчетная электр. нагрузкас учетом электроплиты

15.07
Утеплительминеральная вата


Абсолютно уникальная черта этого дома - то, что при общей площади всего 192 м2 в нем размещен набор помещений, характерный для дома 300 и более кв. метров! Построив этот дом с затратами, которые, благодаря отсутствию внутренних несущих стен, характерны при строительстве коттеджа около 120-130 м2, вы получите комфорт и уровень жизни, присущий для гораздо больших по площадям и габаритам коттеджей.

Внешне этот дом отличен в первую очередь тем, что первый этаж предусматривает альтернативное выполнение стен – кирпич или газобетонные блоки ( и коттедж, конечно же, в отношении материала можно отнести в группу «дома из кирпича и газобетона ), а второй этаж с фасадной стороны предусматривает панельную отделку. Это очень выигрышный элемент экстерьера.

Фундаментом дома является монолитная ж/б плита.

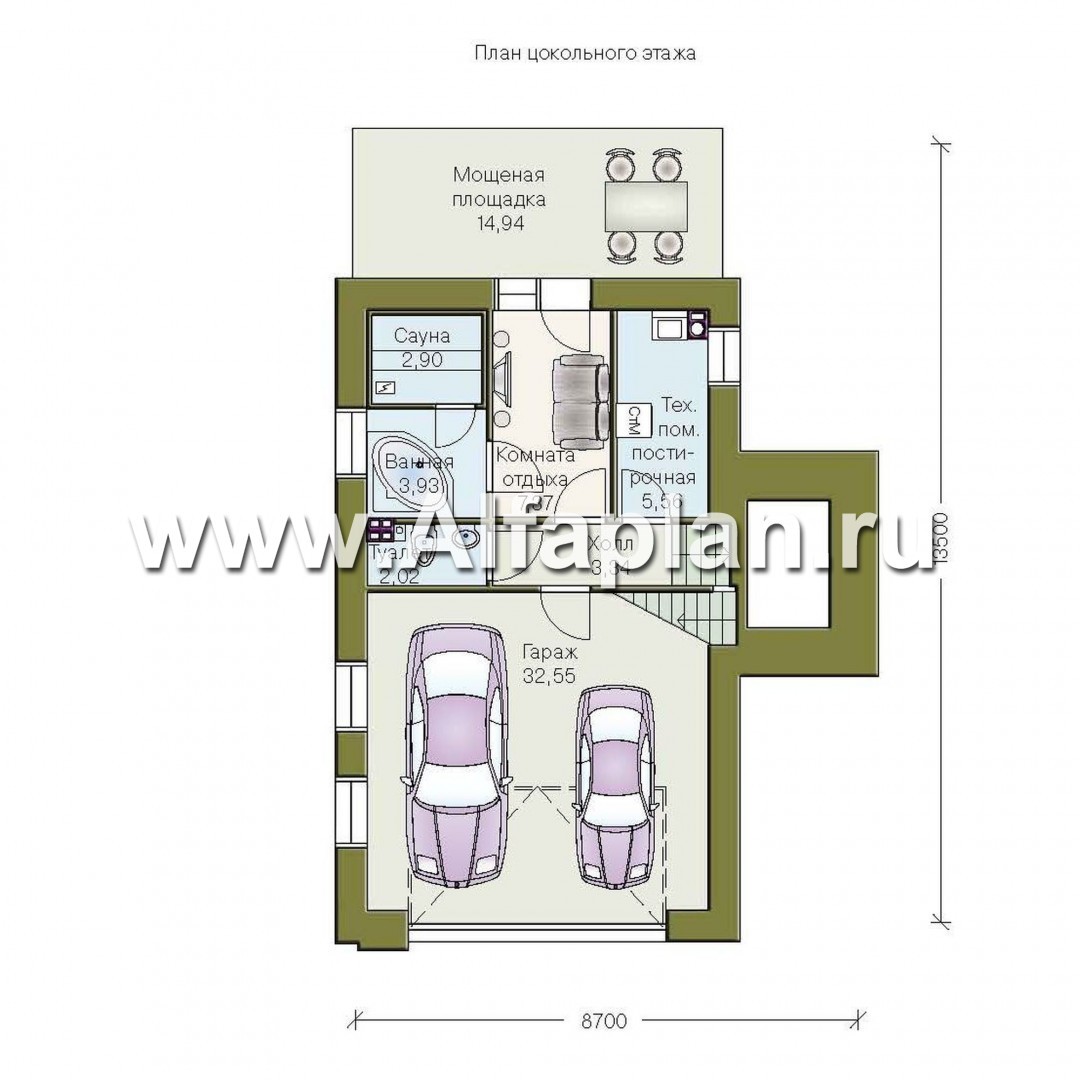

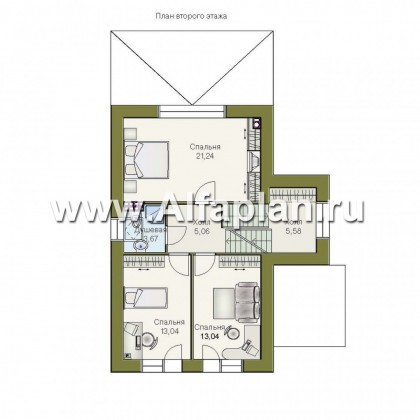

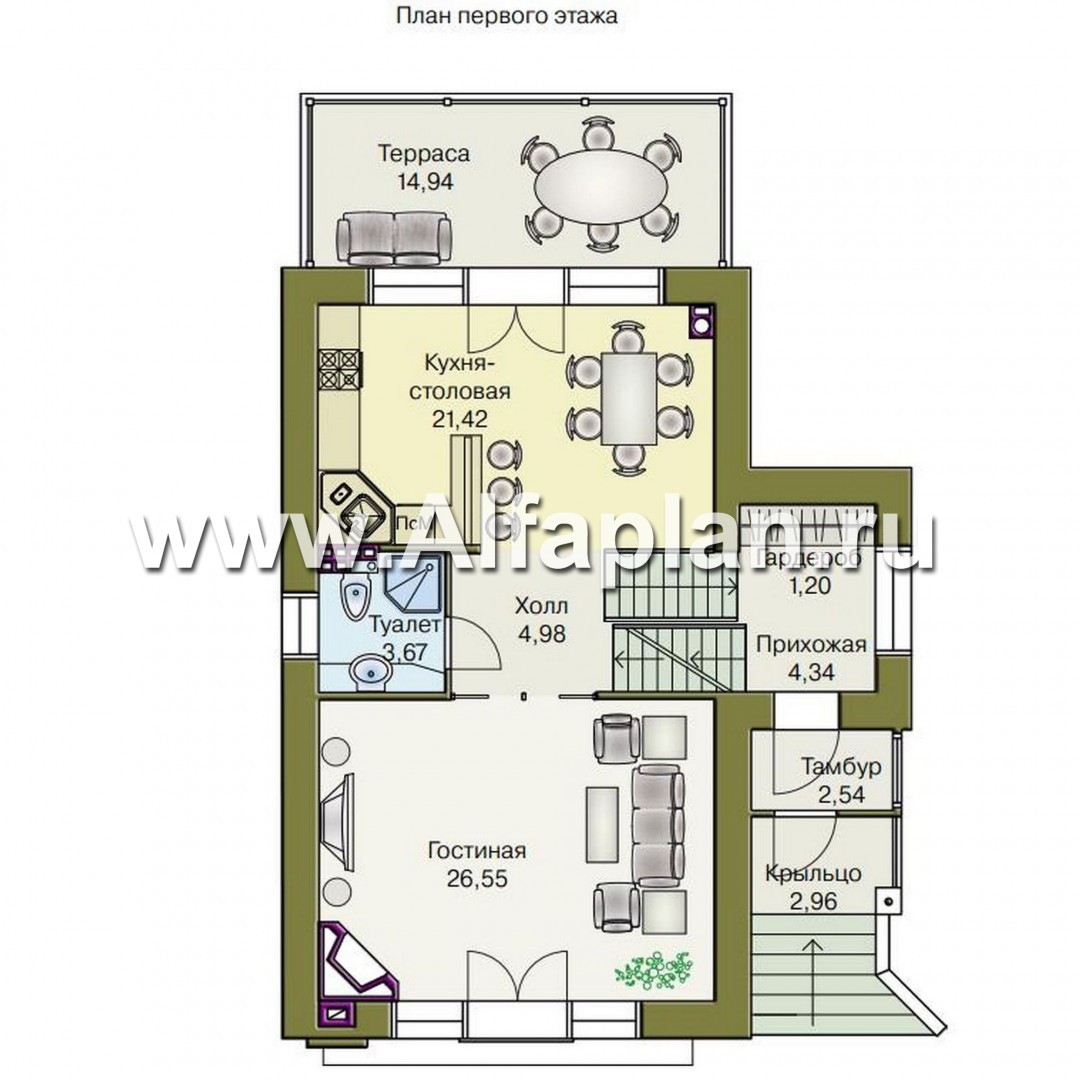

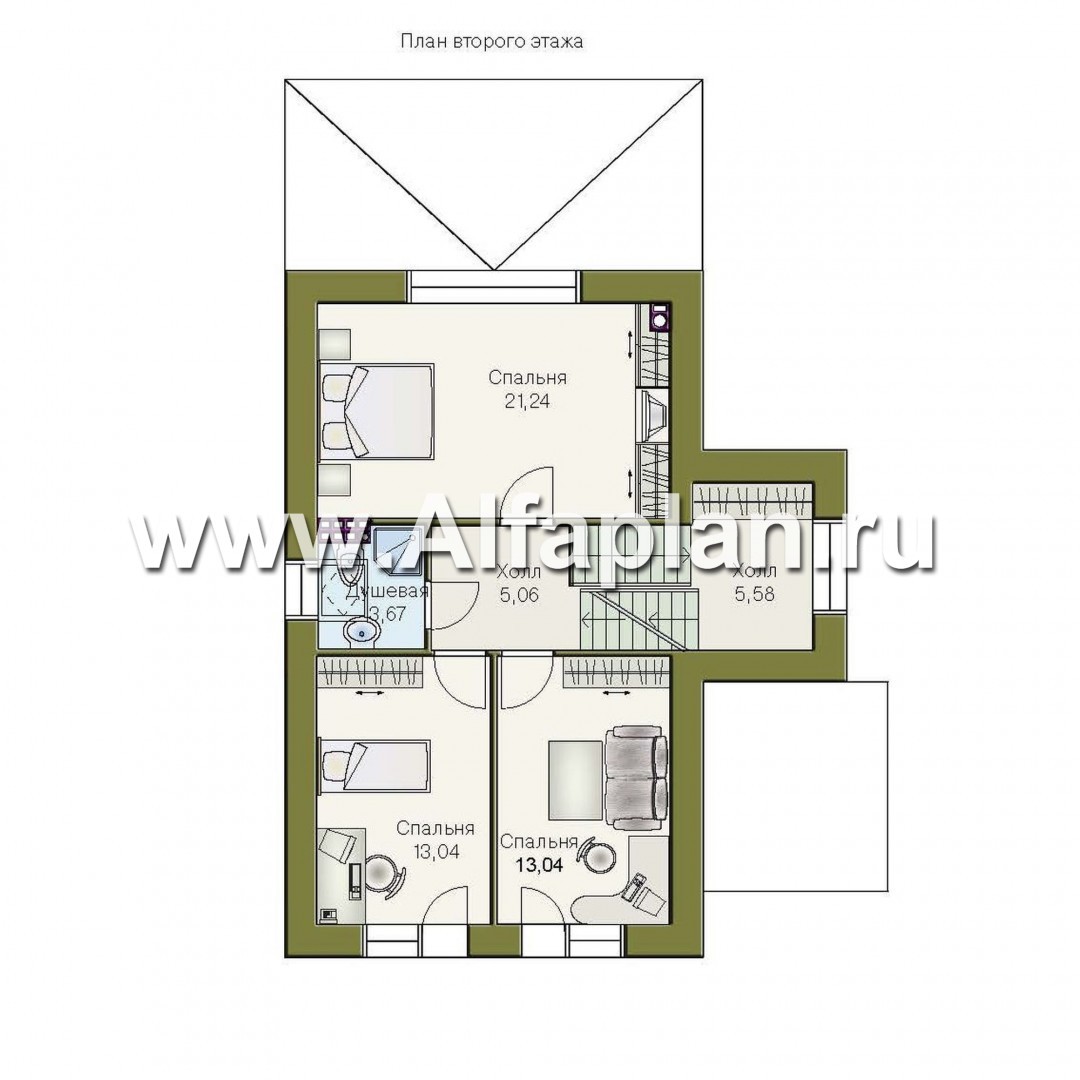

В доме три этажа, решенных с четким функциональным зонированием. Цокольным этаж представляет собой служебную часть дома, где расположены гараж, котельная, сауна, ванная и небольшая комната отдыха. По проекту он не углублен, а расположен выше отметки земли. На первом этаже расположена зона дневного пребывания семьи, общения, уютных зимних вечеров у камина. Планировка решена по принципу единого пространства, где гостиная, кухня и столовая объединены в одно большое помещение, дополненное крытой террасой, в которую ведут двери из кухни. Также на первом этаже имеется санузел и холл, через лестницу ведущий к гардеробной и к прихожей. Из прихожей первого этажа дверь ведет к входному блоку, объединяющему тамбур и крыльцо. Угловой камин гостиной снаружи оформлен высокой брандмауэрной стенкой - доминантой архитектурного решения фасада. На втором этаже три спальни и душевая сгруппированы вокруг небольшого лестничного холла. Все очень компактно, логично, без излишеств, но, при этом комфортно и удобно.

Высота цокольного  этажа - 2.4 м, 1-го этажа -3.0 м, 2-го этажа -2.8 м, уклон потолка с высоты 1.6 м от пола

Высота дома 10.5 м.,

Габаритные размеры дома 9300 х 11400 м.

Если некоторые детали в проекте 72А вас не устроили, хотя в целом он вам понравился – смотрите проекты 71А и 71В, которые являются вариациями этого коттеджа. Если же, знакомясь с коттеджем 72А, вы решили, что вас, все же, интересует что-то совсем иное – заходите в наш общий каталог. В нем вы найдете самые разные проекты домов, общим числом 450 штук.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Александр Бакулин из города Самара написал(а) 23.04.2015:
За последние 2 года построили 2 дома по данному проекту. Гаражи в обоих используются для хранения. Машины там бывают раз 5 за год. По бокам отлично встают стеллажи. На обоих объектах площади гаражей были увеличены до 36м2, а так же изменено направление лестницы, увеличена площадь сан.узла на последнем этаже. Проект оч экономичный. Отлично приспособили проводку коммуникаций, трубы ни где не видны. В обоих проектах отопление выполнено исключительно на тёплых полах, никаких радиаторов. Хороший проект советую.
Обсуждение проекта на Forumhouse.ru написал(а) 26.03.2015:

Максим1919 @ Ataman69

Товарищи, которые уже построились по данному проекту, подскажите, как вы проводили инженерные системы: в частности газ и воду. Просто получается, что котельная в одной стороне дома, а ванные и кухня в другой. Кто как справился с этой задачей?

Ataman69 @ Максим1919 Заранее в монолитной плите проложены трубы под канализацию, холодную и горячую воду. Ничего сложного. У меня, например, холодная вода появилась в доме раньше, чем стены, сразу на этапе строительства фундамента.

Коалла @ shlomo-dn Вопрос: Павел, Вы единственный из нас, кто уже сделал внутреннюю отделку помещений. Как Вам по ощущениям, в санузлах не тесно, всё помещается из сантехники? Особенно в мансарде, где потолок скошенный и окно? Или хочется простора?

shlomo-dn @ Коалла Как я уже писал раньше, в мансарде санузел я увеличил, для того. чтобы стала угловая ванна, на втором и первом этажах ничего не менял. кроме того, что на втором не будет душа, на шо он там? Когда душевая в сауне! От этого очень просторно, хотя сан техники еще нет!

Evgenia77 Здравствуйте, все влюблённые в проект 72)! Мы с мужем для нашей многодетной семьи собираемся строить дом и мучительно долго определяемся и с материалом, и с проектом. Бюджет у нас скромный, участок небольшой, а планы грандиозные). Выбирали между 72-м Е проектом (мой выбор) и собственным проектом дома из оцилиндровки (по желанию мужа)...Но, на днях у наших друзей сгорел дом и я, как мать 4-х детей сильно обеспокоилась вопросом пожароопасности... Вот снова и вернулись к этому замечательному проекту. Решили рассчитать строительство из кирпича (благо в Чувашии есть хорошие кирпичные заводы). У меня вопросы ко всем, кто строил из такого же материала или из тёплой керамики. Может повторюсь с вопросами (т.к. физически пока все 2 темы не осилила): * совпадает ли реальный расход кирпича со сметой по проекту?; * в Питере мне ответили, что стена запроектирована в виде "пирога": кирпич поризов-й+утеплитель+облиц.кирпич (штукатурка). Строил ли кто-то без утеплителя, например в 2,5 кирпича? Каков был расход? * сложна ли технология кладки тёплой керамики, если делать кладку самим? * можно ли поставить коробку из керамики и оставить её без наружной отделки на зимовку? Заранее спасибо всем, кто откликнется! :)

АнёкВ @ Evgenia77 Здравствуйте:) Мы тоже из Чебоксар, строим по проекту 72 А (правда с небольшими изменениями). Видела такой же дом построили в Гримячево. Мы строили из керамзитобетонных блоков+утеплитель+облицовочный силикатный кирпич. Мне дом очень нравится, что он выглядит компактным, а внутри достаточно просторный. Мы еще не достроились, на этой неделе собираемся заказывать окна. Вот как выглядит наш домик сейчас. Мы вместо гаража сделали комнату.

Коалла  Этот проект многие выбирают из-за узкого участка, в этом его изюминка. И я не понимаю горячего желания поставить в гараж две машины. Мне лично гараж нравится своими размерами. С мужем давно договорились, что с обеих сторон поставим стеллажи. Он даже разрешил мне их покрасить в разные цвета. А машину он, скорее всего, не будет ставить в гараж на ночь. Будет оставлять перед домом, за закрытыми воротами. А в гараж под сигнализацию, если надо уезжать куда-нибудь из города.

Роман из города Барнаул написал(а) 15.12.2013:

Здраствуйте! Красивый проект ! Подскажите какая ширина дома по наружным стенам? Гараж написан на 2 автомобиля какая глубина и ширина гаража?

Здравствуйте, Роман!
Благодарим Вас за внимание к нашим проектам и обращение в нашу студию.
Габариты дома 9.400х11.500 (с террасой 14.100).
Гараж - 5.900х4.600 (по длинной стороне 5.500).
