394A

"Светлые времена" - респектабельный особняк с большими окнами

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
316.50295.54120.93
Общая площадь, включая цокольный этаж, м2 Общая (отапливаемая) площадь цокольного этажа, м2
316.5101.36
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)47000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

БАССЕЙН проект 287Б19000
Вариант фундамента - ленточный монолитный глубиной заложения 1,6м5000
Вариант фундамента - ленточный из сборных блоков глубиной заложения 1,6м5000
Вариант перекрытия из сборных пустотных плит5000
Проект отопления ТЕПЛЫЕ ПОЛЫ + радиаторы (типовой вариант)5000

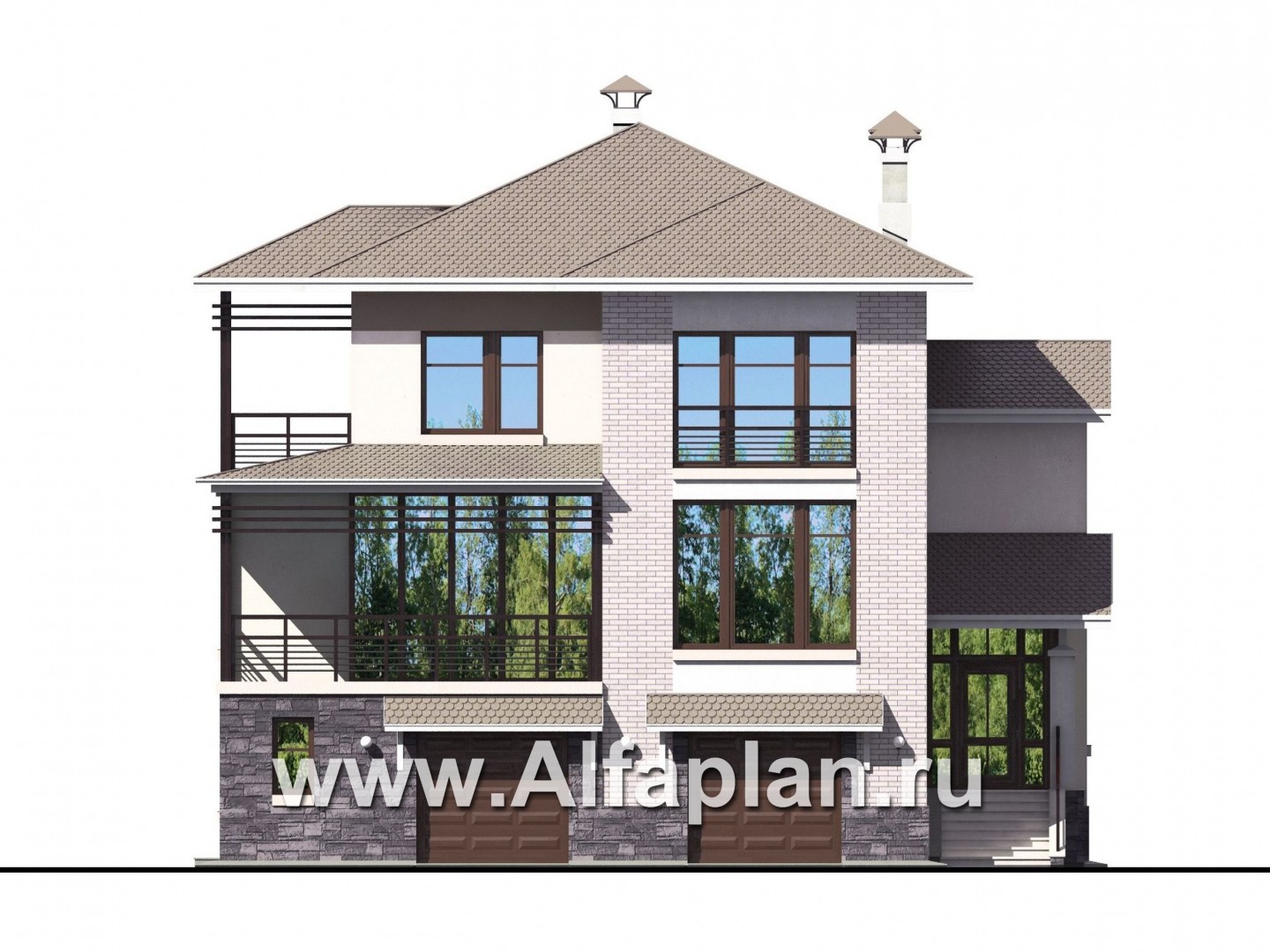

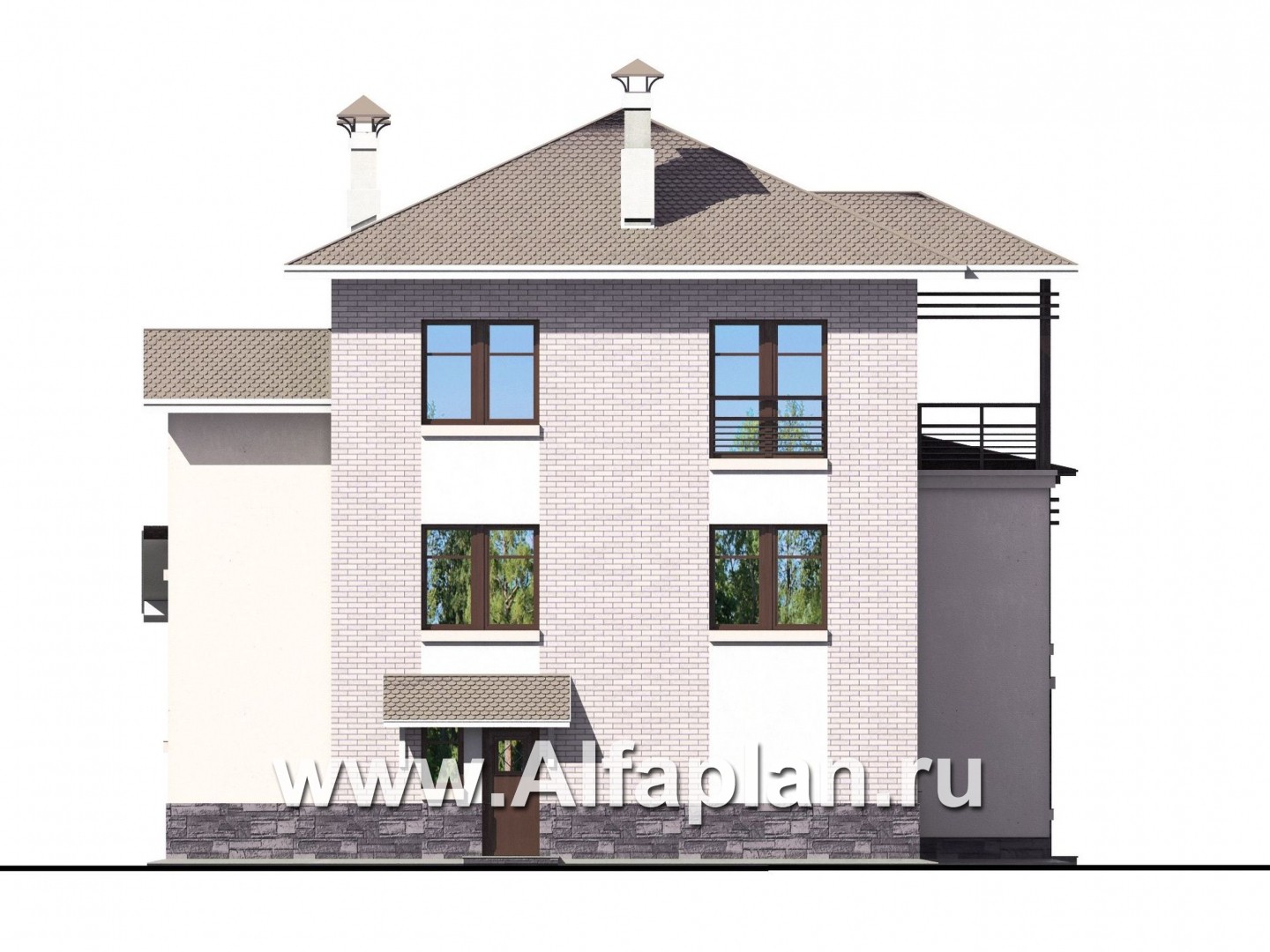

Вид спереди
Вид спереди

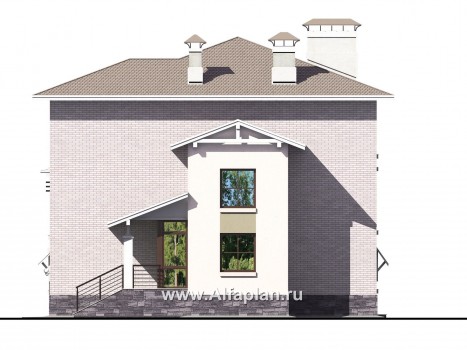

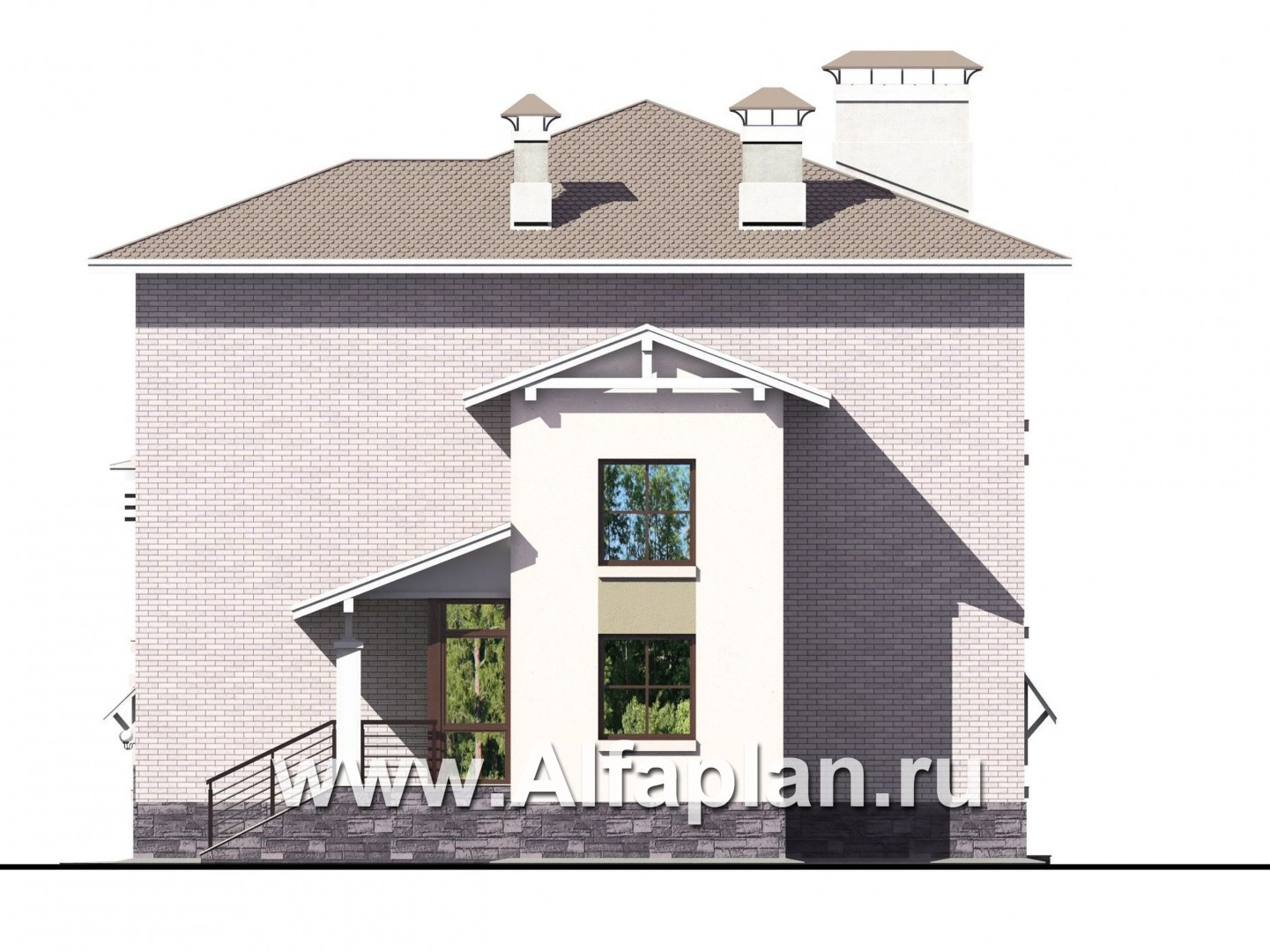

Вид справа
Вид справа

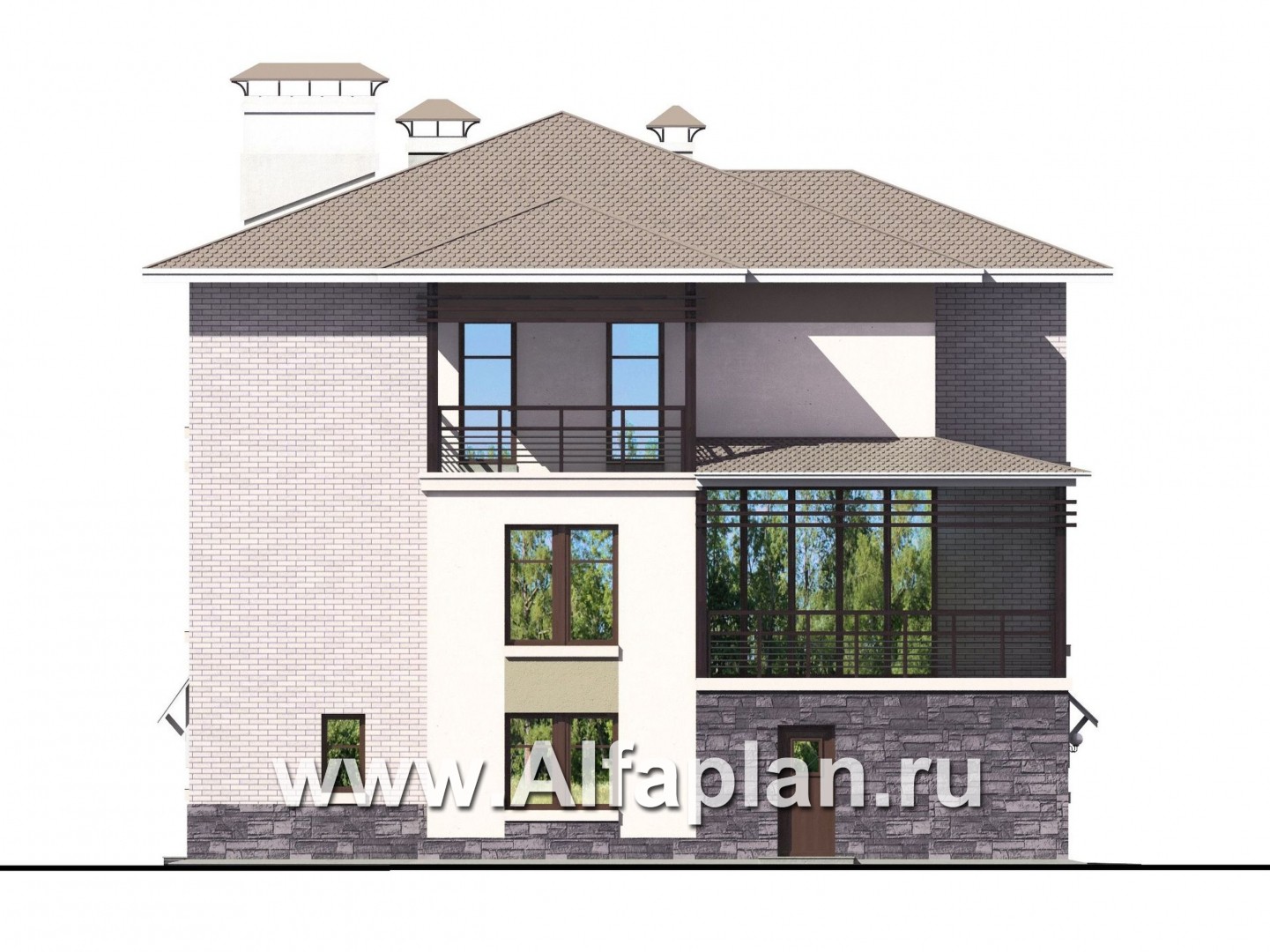

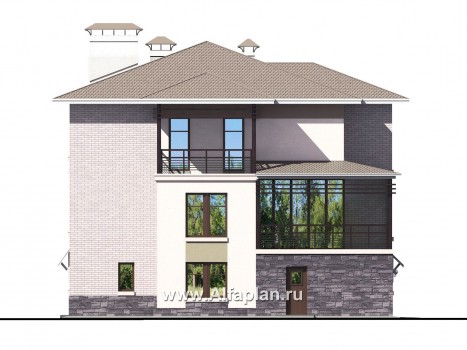

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Дополнительное изображение 5 (прямой)
Дополнительное изображение 6 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

44.7 (толщиной 250 мм)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

153.6/151.5  м3
Тип внутренних стенкирпич

22.7  м3
Тип перекрытиймонолитные ж/б

21.7+17.9  м3
Крышастропильная конструкция

Тип кровликерамическая черепица

251.0  м2
Наружная отделкалицевой кирпич, штукатурка

204.5/93.1  м2
Наружная отделка цоколяоблицовочный камень - 60.5 м2

Высота домаот пола 1-го этажа

10.835  м
Высота цокольного этажаот пола до потолка

2.6  м
Высота 1-го этажаот пола до потолка

2.99  м
Высота 2-го этажаот пола до потолка

2.99  м
Высота мансардного скосанет

Мощность котлас бойлером горячей воды

60 квт
Расчетная электр. нагрузкас учетом электроплиты

21.66 кВА
Утеплительминеральная вата


Планировка этого проекта отличается от варианта 394А расширенной входной зоной. Это позволило добавить гардеродные на 1-ом и 2-ом этажах дома. Проекты, выполненные в такой современной стилистике, хорошо вписываются не только в коттеджные поселки, но и в городскую среду. Так что строительство таких домов вполне допустимо в черте города. При своей достаточно большой площади, у дома компактный план и, следовательно, он поместится на небольшом участке и в плотной застройке. Планировка, предложенная в проекте, весьма комфортна и удобна. По проекту строительство наружных стен имеет удачную и вполне стандартную альтернативу относительно материалов. В наружные стены коттеджа по проекту может быть заложен кирпич или газобетон (альтернативно), т.е. этот проект можно отнести в спаренную рубрику  «дома из кирпича и газобетона».

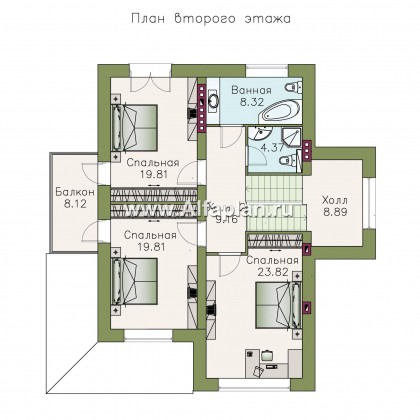

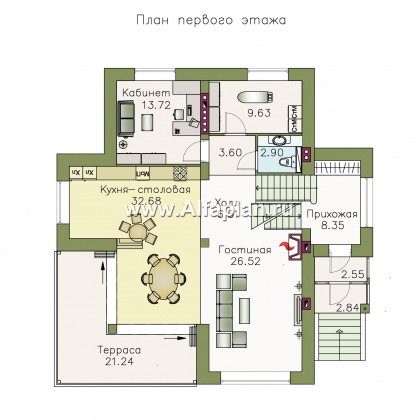

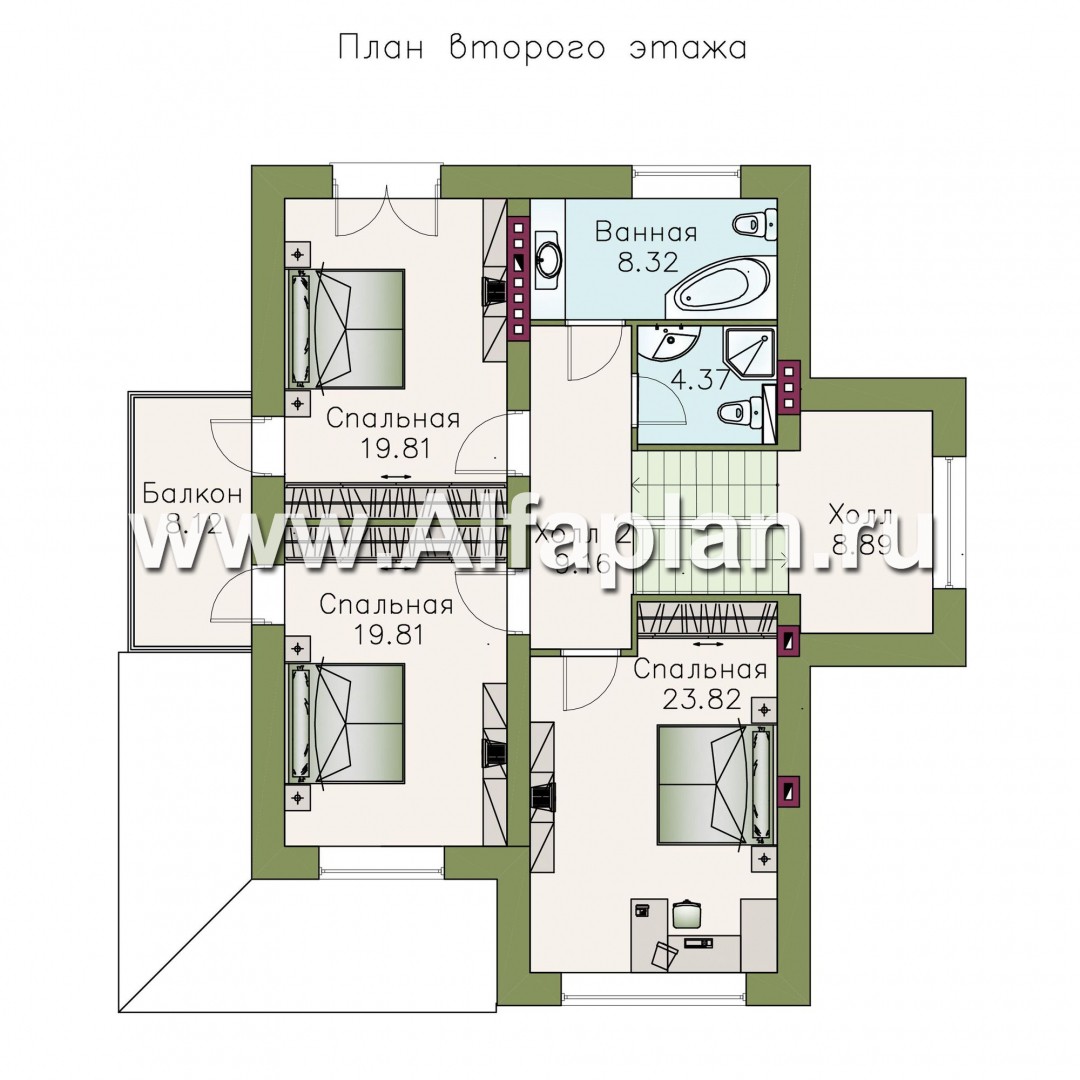

В распоряжении будущих хозяев дома будет иметься цокольный этаж, расположенный на уровне земли, а также два полноценных жилых этажа. В цоколе расположена зона spa с сауной, душевой и комнатой отдыха, гараж на два автомобиля и котельная. С левой стороны к гаражу пристроена холодная кладовая, попасть в нее можно только с улицы. Из технического помещения также предусмотрен выход на улицу. Комната отдыха небольшая, но ее хватает для того, чтобы оборудовать полноценную зону отдыха. Первый этаж - презентационная часть дома с просторной гостиной-столовой, кухней и небольшой гостевой (кабинетом). Вариант проектировки, предложенный в проекте, позволил объединить в одно большое светлое помещение гостиную, кухню, столовую и лестничный холл. А для всех тех, кто придерживается более традиционной планировки, разделить это пространство перегородками на отдельные помещения, труда не составит. Крытая угловая терраса удачно дополняет планировку первого этажа. На втором этаже расположены три спальни, светлая ванная комната и душевая. В смежных спальнях предусмотрен небольшой общий балкон. Все этажи имеют полноценную высоту, чердак по проекту не эксплуатируется, но для его облуживания предусмотрен лаз с выдвижной телескопической лестницей.

Проект 394A имеет зеркальное отображение проектировки, что поможет понять, как выгоднее расположить этот дом на участке.

Если дом нравится, но что-то в проекте не устроило, всегда есть возможность рассмотреть вариативные проекты домов, например, такие как 134В или 77А да и многие другие проекты нашей коллекции.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Елена из города Воронеж написал(а) 14.01.2015:

Добрый день! Возможно ли реализовать данный проект на участке размером 8 соток (20000*40000)

Елена, здравствуйте.
Благодарим за внимание к нашим проектам и обращение в нашу студию.

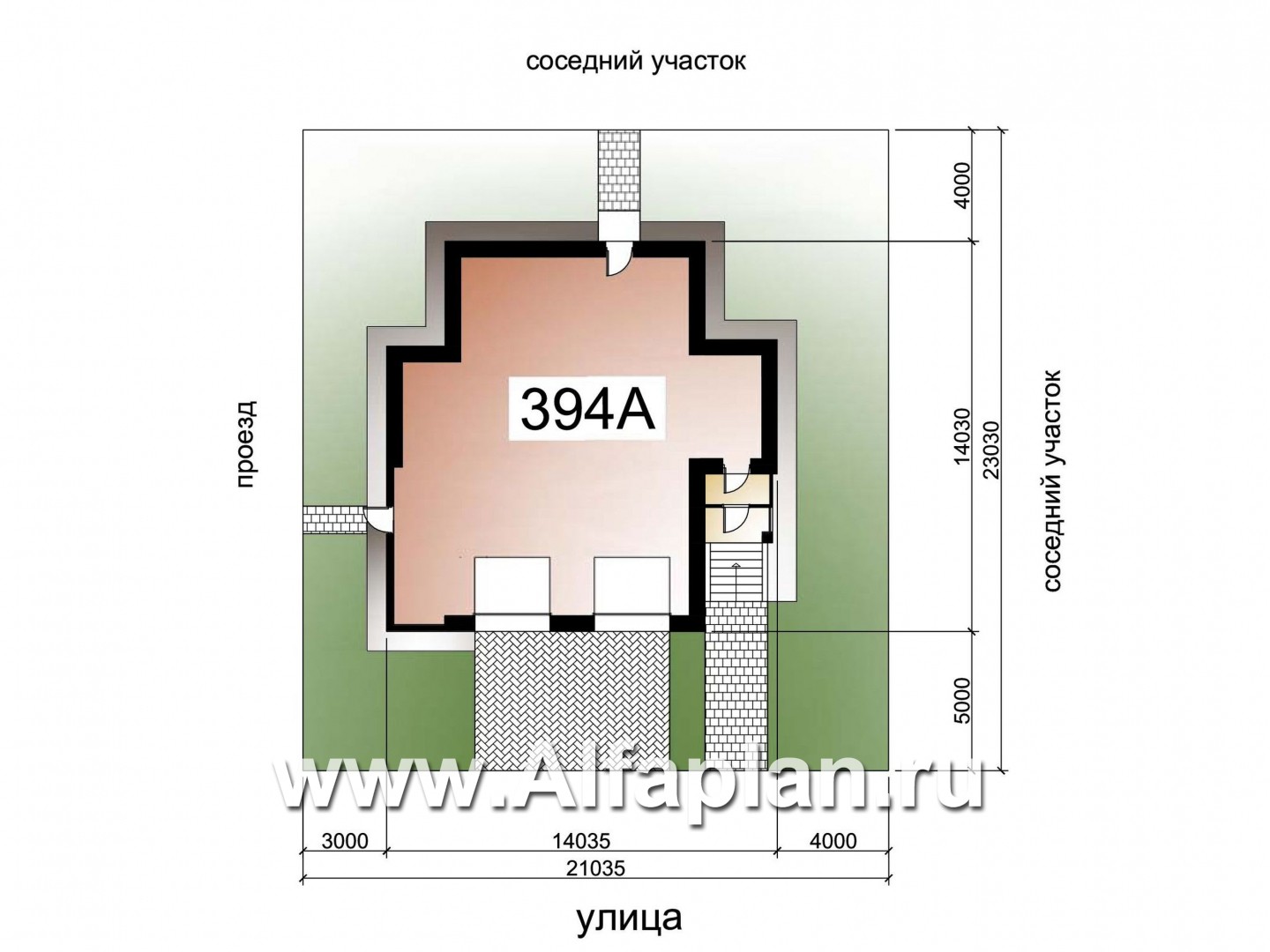

На странице проекта показан минимальный для этого дома план участка. По существующим нормам минимальная ширина 21000 м. Если в районе застройки жесткие требования по соблюдению норм, соответственно ширины участка недостаточно, если нет - строительство может быть возможно.

Николай из города Москва написал(а) 30.07.2013:
Понравился этот проект. Подскажите какого типа остекление устанавливается между террасой и кухней-столовой - по типу "гармошки"? Хотелось бы тоже узнать внутренние размеры помещений, особенно гаражей.
Виолетта из города Астрахань написал(а) 21.07.2013:

Здравствуйте! В этом проете мне многое, что нравится.Но смущает ,что уровень прихожей ,ниже уровня холла,удобно ли это при проживании в этом доме? Возможно ли переделать входную часть(пристрой) чтобы уровни совпадали?

Виолетта, здравствуйте.
Расположение прихожей на промежуточном уровне достаточно распространенный прием для домов с незаглубленным цокольным этажом. В противном случае вход в дом придется располагать или на уровне земли или поднимать его на уровень 1-го жилого этажа( фактически 2-го). И то и другое решения нельзя считать удачным.
